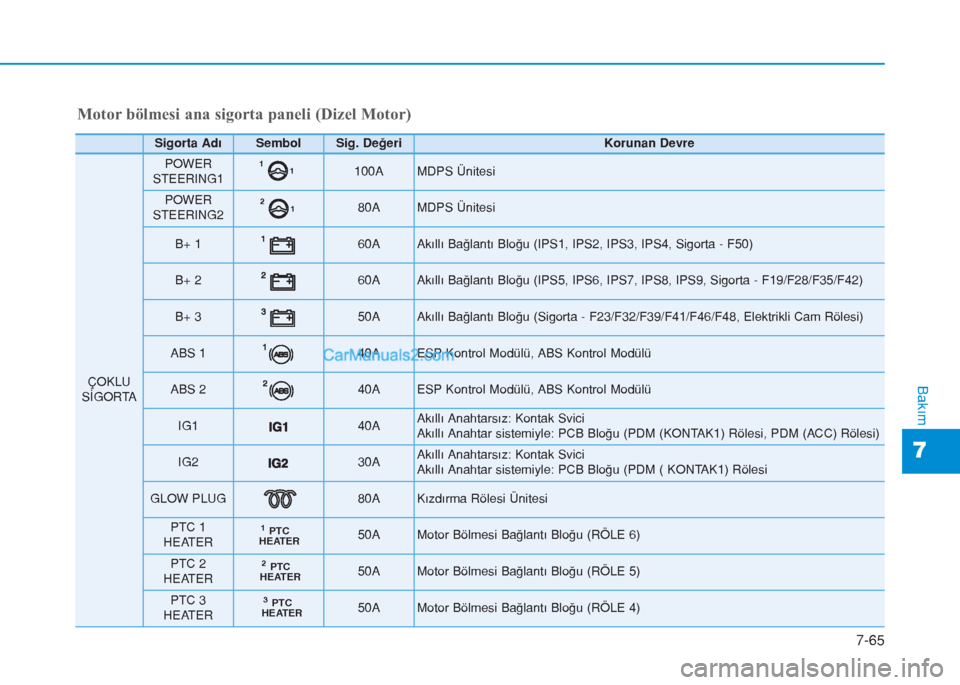

Page 621 of 710
7-65
7
Bakım
Motor bölmesi ana sigorta paneli (Dizel Motor)
Sigorta AdıSembolSig. DeğeriKorunan Devre
ÇOKLU
SİGORTA
POWER
STEERING11 1100AMDPS Ünitesi
POWER
STEERING21 280AMDPS Ünitesi
B+ 1 60A Akıllı Bağlantı Bloğu (IPS1, IPS2, IPS3, IPS4, Sigorta - F50)
B+ 2 60A Akıllı Bağlantı Bloğu (IPS5, IPS6, IPS7, IPS8, IPS9, Sigorta - F19/F28/F35/F42)
B+ 3 50A Akıllı Bağlantı Bloğu (Sigorta - F23/F32/F39/F41/F46/F48, Elektrikli Cam Rölesi)
ABS 1 40A ESP Kontrol Modülü, ABS Kontrol Modülü
ABS 2 40A ESP Kontrol Modülü, ABS Kontrol Modülü
IG1 40A Akıllı Anahtarsız: Kontak Svici
Akıllı Anahtar sistemiyle: PCB Bloğu (PDM (KONTAK1) Rölesi, PDM (ACC) Rölesi)
IG2 30A Akıllı Anahtarsız: Kontak Svici
Akıllı Anahtar sistemiyle: PCB Bloğu (PDM ( KONTAK1) Rölesi
GLOW PLUG80AKızdırma Rölesi Ünitesi
PTC 1
HEATERPTC
HEATER150AMotor Bölmesi Bağlantı Bloğu (RÖLE 6)
PTC 2
HEATERPTC
HEATER250AMotor Bölmesi Bağlantı Bloğu (RÖLE 5)
PTC 3
HEATERPTC
HEATER350AMotor Bölmesi Bağlantı Bloğu (RÖLE 4)

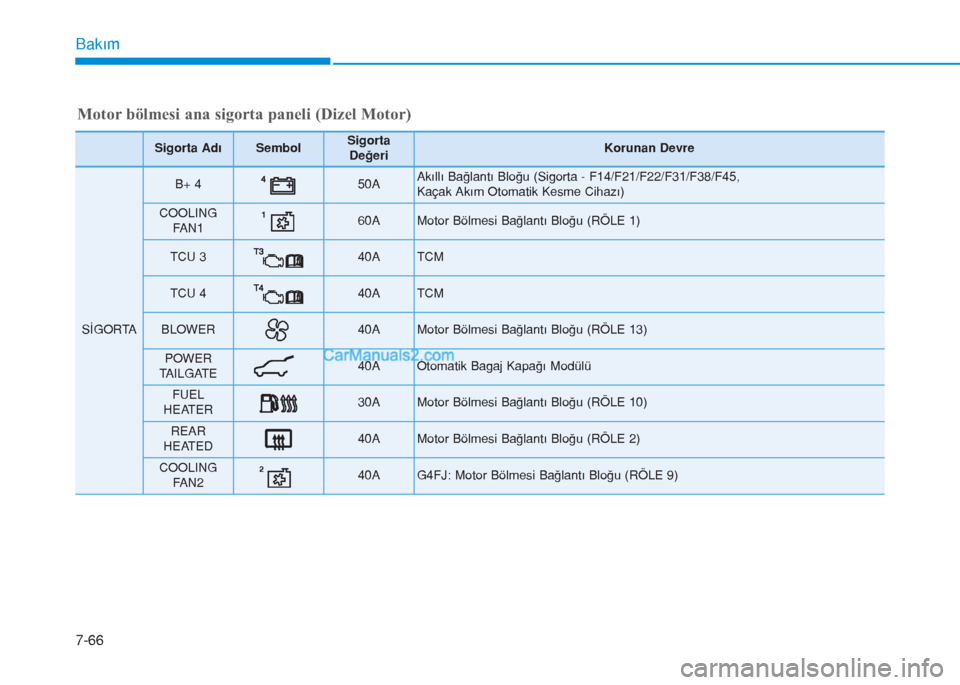

Page 622 of 710
Bakım
7-66
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGORTA
B+ 4 50A Akıllı Bağlantı Bloğu (Sigorta - F14/F21/F22/F31/F38/F45,
Kaçak Akım Otomatik Kesme Cihazı)
COOLING
FA N 160AMotor Bölmesi Bağlantı Bloğu (RÖLE 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AMotor Bölmesi Bağlantı Bloğu (RÖLE 13)
POWER
TAILGATE40AOtomatik Bagaj Kapağı Modülü
FUEL
HEATER30AMotor Bölmesi Bağlantı Bloğu (RÖLE 10)
REAR
HEATED40AMotor Bölmesi Bağlantı Bloğu (RÖLE 2)
COOLING
FA N 2240AG4FJ: Motor Bölmesi Bağlantı Bloğu (RÖLE 9)
Motor bölmesi ana sigorta paneli (Dizel Motor)
Page 623 of 710
7-67
7
Bakım

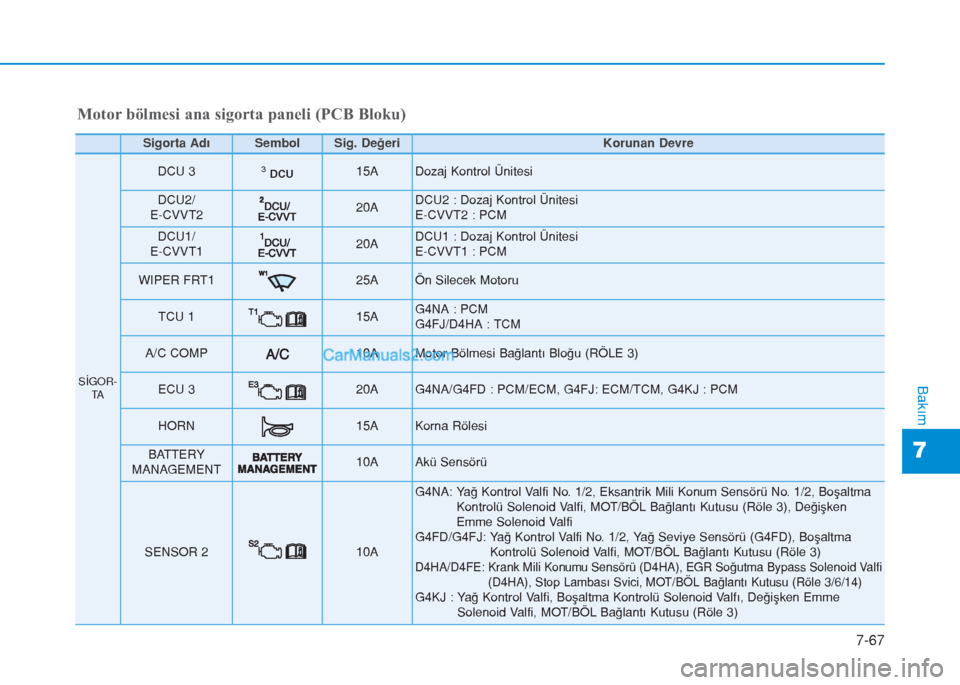

Motor bölmesi ana sigorta paneli (PCB Bloku)
Sigorta AdıSembolSig. DeğeriKorunan Devre
SİGOR-
TA
DCU 3DCU315A Dozaj Kontrol Ünitesi
DCU2/
E-CVVT220A DCU2 : Dozaj Kontrol Ünitesi
E-CVVT2 : PCM
DCU1/
E-CVVT120A DCU1 : Dozaj Kontrol Ünitesi
E-CVVT1 : PCM
WIPER FRT125A Ön Silecek Motoru
TCU 115A G4NA : PCM
G4FJ/D4HA : TCM
A/C COMP10AMotor Bölmesi Bağlantı Bloğu (RÖLE 3)
ECU 320A G4NA/G4FD : PCM/ECM, G4FJ: ECM/TCM, G4KJ : PCM
HORN15A Korna Rölesi
BATTERY
MANAGEMENT10A Akü Sensörü
SENSOR 210A
G4NA: Yağ Kontrol Valfi No. 1/2, Eksantrik Mili Konum Sensörü No. 1/2, Boşaltma
Kontrolü Solenoid Valfi, MOT/BÖL Bağlantı Kutusu (Röle 3), Değişken
Emme Solenoid Valfi
G4FD/G4FJ: Yağ Kontrol Valfi No. 1/2, Yağ Seviye Sensörü (G4FD), Boşaltma
Kontrolü Solenoid Valfi, MOT/BÖL Bağlantı Kutusu (Röle 3)
D4HA/D4FE: Krank Mili Konumu Sensörü (D4HA), EGR Soğutma Bypass Solenoid Valfi
(D4HA), Stop Lambası Svici, MOT/BÖL Bağlantı Kutusu (Röle 3/6/14)
G4KJ : Yağ Kontrol Valfi, Boşaltma Kontrolü Solenoid Valfı, Değişken Emme
Solenoid Valfi, MOT/BÖL Bağlantı Kutusu (Röle 3)

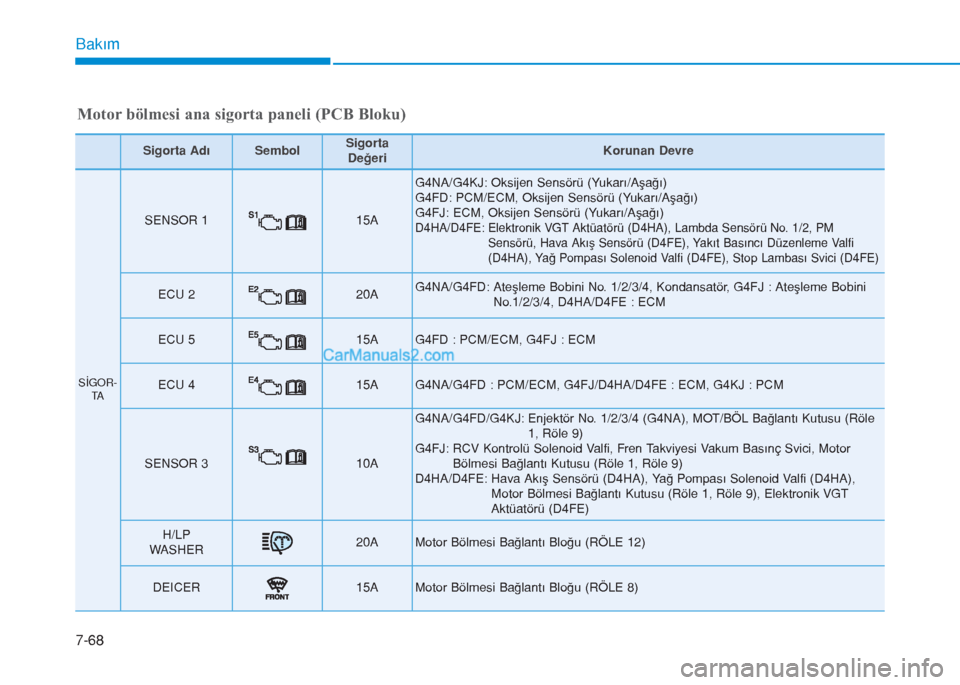

Page 624 of 710
7-68
Bakım
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGOR-
TA
SENSOR 115A
G4NA/G4KJ: Oksijen Sensörü (Yukarı/Aşağı)
G4FD: PCM/ECM, Oksijen Sensörü (Yukarı/Aşağı)
G4FJ: ECM, Oksijen Sensörü (Yukarı/Aşağı)
D4HA/D4FE: Elektronik VGT Aktüatörü (D4HA), Lambda Sensörü No. 1/2, PM
Sensörü, Hava Akış Sensörü (D4FE), Yakıt Basıncı Düzenleme Valfi
(D4HA), Yağ Pompası Solenoid Valfi (D4FE), Stop Lambası Svici (D4FE)
ECU 220A G4NA/G4FD: Ateşleme Bobini No. 1/2/3/4, Kondansatör, G4FJ : Ateşleme Bobini
No.1/2/3/4, D4HA/D4FE : ECM
ECU 515A G4FD : PCM/ECM, G4FJ : ECM
ECU 415A G4NA/G4FD : PCM/ECM, G4FJ/D4HA/D4FE : ECM, G4KJ : PCM
SENSOR 310A
G4NA/G4FD/G4KJ: Enjektör No. 1/2/3/4 (G4NA), MOT/BÖL Bağlantı Kutusu (Röle
1, Röle 9)
G4FJ: RCV Kontrolü Solenoid Valfi, Fren Takviyesi Vakum Basınç Svici, Motor
Bölmesi Bağlantı Kutusu (Röle 1, Röle 9)
D4HA/D4FE: Hava Akış Sensörü (D4HA), Yağ Pompası Solenoid Valfi (D4HA),
Motor Bölmesi Bağlantı Kutusu (Röle 1, Röle 9), Elektronik VGT
Aktüatörü (D4FE)
H/LP
WASHER20AMotor Bölmesi Bağlantı Bloğu (RÖLE 12)
DEICER15A Motor Bölmesi Bağlantı Bloğu (RÖLE 8)
Motor bölmesi ana sigorta paneli (PCB Bloku)

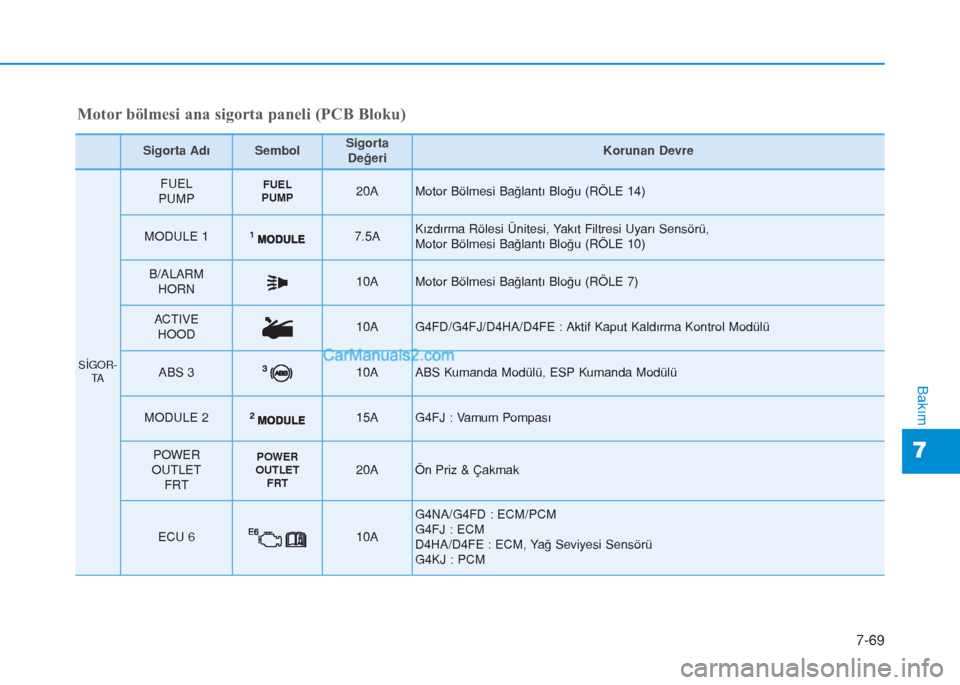

Page 625 of 710
7-69
7
Bakım
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGOR-
TA
FUEL
PUMPFUEL
PUMP20A Motor Bölmesi Bağlantı Bloğu (RÖLE 14)
MODULE 17.5A Kızdırma Rölesi Ünitesi, Yakıt Filtresi Uyarı Sensörü,
Motor Bölmesi Bağlantı Bloğu (RÖLE 10)
B/ALARM
HORN10A Motor Bölmesi Bağlantı Bloğu (RÖLE 7)
ACTIVE
HOOD10AG4FD/G4FJ/D4HA/D4FE : Aktif Kaput Kaldırma Kontrol Modülü
ABS 310A ABS Kumanda Modülü, ESP Kumanda Modülü
MODULE 215A G4FJ : Vamum Pompası
POWER
OUTLET
FRTPOWER
OUTLET
FRT20AÖn Priz & Çakmak
ECU 610A
G4NA/G4FD : ECM/PCM
G4FJ : ECM
D4HA/D4FE : ECM, Yağ Seviyesi Sensörü
G4KJ : PCM
Motor bölmesi ana sigorta paneli (PCB Bloku)

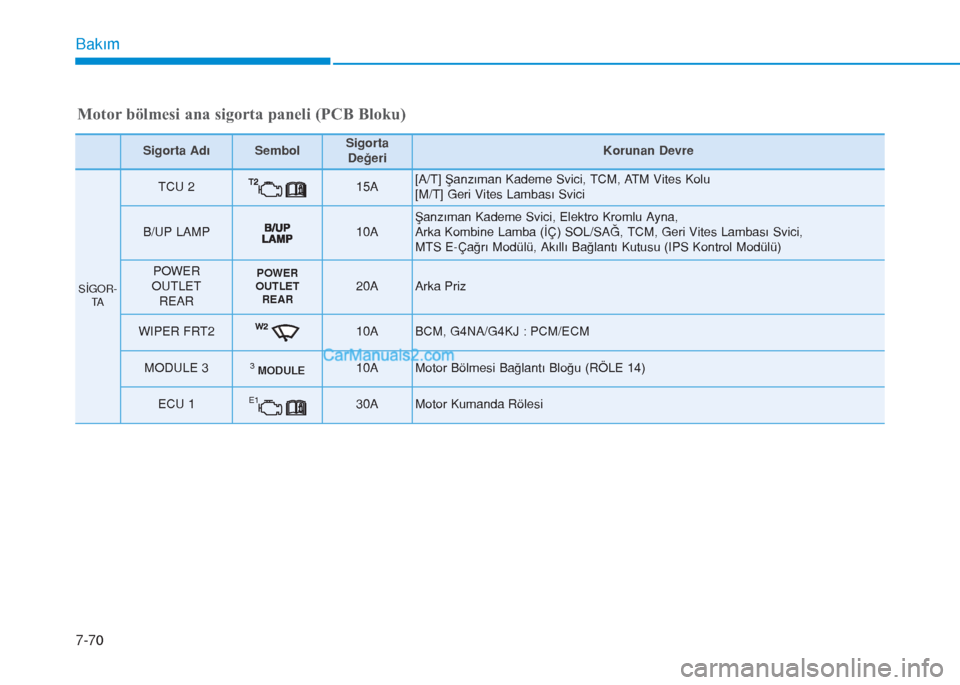

Page 626 of 710
7-70
Bakım
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGOR-
TA
TCU 215A [A/T] Şanzıman Kademe Svici, TCM, ATM Vites Kolu
[M/T] Geri Vites Lambası Svici
B/UP LAMP10A Şanzıman Kademe Svici, Elektro Kromlu Ayna,
Arka Kombine Lamba (İÇ) SOL/SAĞ, TCM, Geri Vites Lambası Svici,
MTS E-Çağrı Modülü, Akıllı Bağlantı Kutusu (IPS Kontrol Modülü)
POWER
OUTLET
REARPOWER
OUTLET
REAR20AArka Priz
WIPER FRT210A BCM, G4NA/G4KJ : PCM/ECM
MODULE 3MODULE310A Motor Bölmesi Bağlantı Bloğu (RÖLE 14)
ECU 1E130AMotor Kumanda Rölesi
Motor bölmesi ana sigorta paneli (PCB Bloku)
Page 627 of 710
7-71
7
Bakım
AMPULLER
Araç ampullerinin çoğunun değiştiril-
mesi için HYUNDAI yetkili servisine
başvurmanızı öneririz. Aracın ampul-
lerinin değiştirilmesi kolay değildir,
çünkü ampulü sökebilmek için diğer
bazı parçaların da sökülmesi gerekir.
Bu, özellikle far ampullerini değiştir-
mek için ön far grubunu sökmeniz
gerektiğinde karşılaşacağınız bir
durumdur.
Far grubunun sökülmesi/takılması sı-
rasında araca zarar verebilirsiniz.Yanmış olan bir ampulün aynı watt
derecesinde olan yenisi ile değiş-
tirilmesi gerekir. Aksi halde, sigor-
taya veya elektrik kablolarına za-
rar verebilirsiniz.
Bilgilendirme
Yoğun yağışta aracı sürdükten veya
aracın yıkanmasından sonra, farların
ve park lambalarının camlarında bu-
ğu tabakası meydana gelebilir. Bunun
nedeni, lambaların içi ile dışı arasın-
daki sıcaklığın farklı oluşudur. Bu
durum yağmur sırasında aracın cam-
larındaki buğulanma gibidir ve aracı-
nızla ilgili herhangi bir problem yok-
tur. Lambaların elektrik devresine su
girerse, sistemi HYUNDAI yetkili ser-
visine kontrol ettirmenizi öneririz.
Bilgilendirme -
Nem Giderici (varsa)
Bu araç nemden dolayı far içlerinin
buğulanmasına karşı nem giderici ile
donatılmıştır. Nem giderici bir sarf
malzemesidir ve performansı kullanı-
lan süreye ve çevreye bağlı olarak
değişebilir. Nemden dolayı far içinde-
ki buğulanma uzun bir süre devam
ediyorsa, bu konu hakkında HYUN-
DAI yetkili servisine başvurmanızı
öneririz.
Bilgilendirme -
Trafik değişimi (Avrupa için)
Kısa huzmeli far dağılımı asimetriktir.
Trafik akış yönü farklı olan bir ülkeye
giderseniz, bu asimetrik kısım karşı-
dan gelen araç sürücüsünün gözlerini
kamaştırır. Göz kamaşmasını önle-
mek için, ECE kuralı çeşitli teknik
çözümler sunar (dış otomatik değiştir-
me sistemi, yapışkan bant, aşağı ayar-
lama). Bu farlar karşıdan gelen araç
sürücüsünün gözlerini kamaştırma-
mak üzere tasarlanmıştır. Böylece,
trafik akış yönü farklı olan bir ülkede
farlarınızı değiştirmeye gerek yoktur.
i
i
i
NOT
Aydınlatma sisteminde çalışma-
ya başlamadan önce el frenini
sıkıca çekiniz, kontak anahtarı-
nın “LOCK/OFF (KİLİTLİ/KAPA-
LI)” konumuna alınmış olduğu-
nu kontrol ediniz ve aracın ani
hareket etmesini ve ellerinizin
yanmasını veya elektrik çarp-
masını önlemek amacıyla iç ay-
dınlatmaları kapatınız.
UYARI

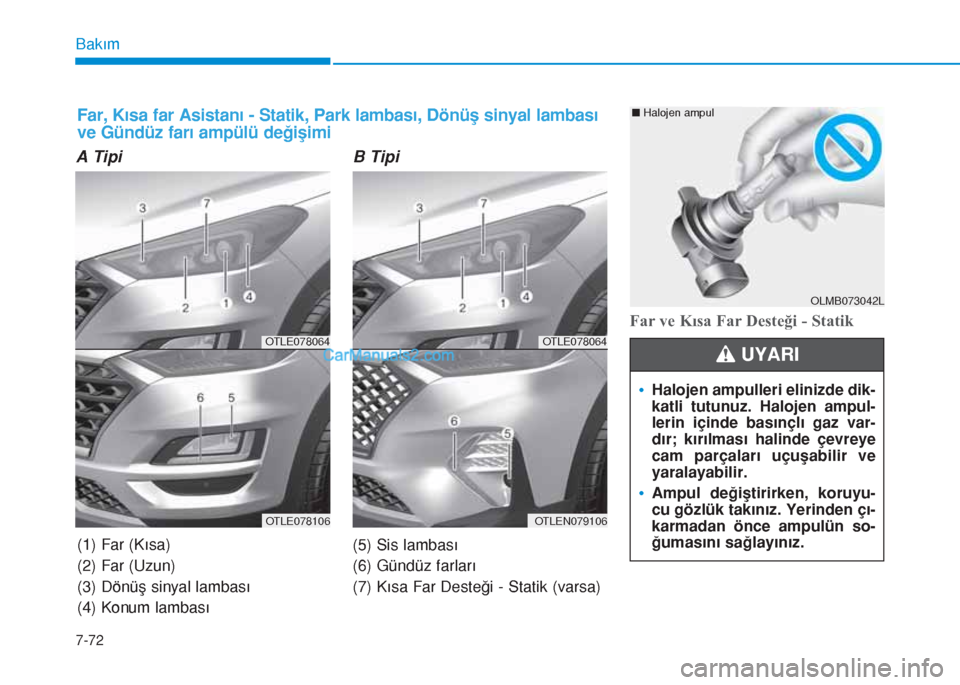

Page 628 of 710
7-72
Bakım
A Tipi B Tipi
Far ve Kısa Far Desteği - Statik
OLMB073042L
•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden çı-
karmadan önce ampulün so-
ğumasını sağlayınız.
UYARI
nHalojen ampul
OTLE078064
OTLE078106
OTLE078064
OTLEN079106
(1) Far (Kısa)
(2) Far (Uzun)
(3) Dönüş sinyal lambası
(4) Konum lambası(5) Sis lambası
(6) Gündüz farları
(7) Kısa Far Desteği - Statik (varsa)
Far, Kısa far Asistanı - Statik, Park lambası, Dönüş sinyal lambası
ve Gündüz farı ampülü değişimi
Page 629 of 710

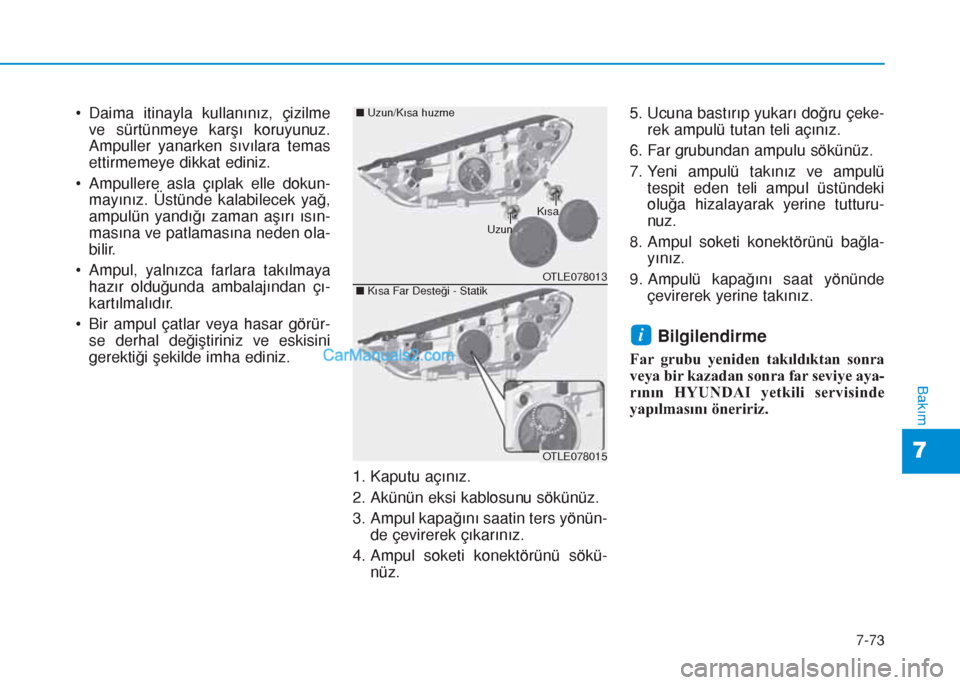

• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından çı-
kartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.
1. Kaputu açınız.
2. Akünün eksi kablosunu sökünüz.
3. Ampul kapağını saatin ters yönün-
de çevirerek çıkarınız.
4. Ampul soketi konektörünü sökü-
nüz.5. Ucuna bastırıp yukarı doğru çeke-
rek ampulü tutan teli açınız.
6. Far grubundan ampulu sökünüz.
7. Yeni ampulü takınız ve ampulü
tespit eden teli ampul üstündeki
oluğa hizalayarak yerine tutturu-
nuz.
8. Ampul soketi konektörünü bağla-
yınız.
9. Ampulü kapağını saat yönünde
çevirerek yerine takınız.
Bilgilendirme
Far grubu yeniden takıldıktan sonra
veya bir kazadan sonra far seviye aya-
rının HYUNDAI yetkili servisinde
yapılmasını öneririz.
i
7-73
7
Bakım
OTLE078013
OTLE078015
nKısa Far Desteği - Statik
nUzun/Kısa huzme
Kısa
Uzun

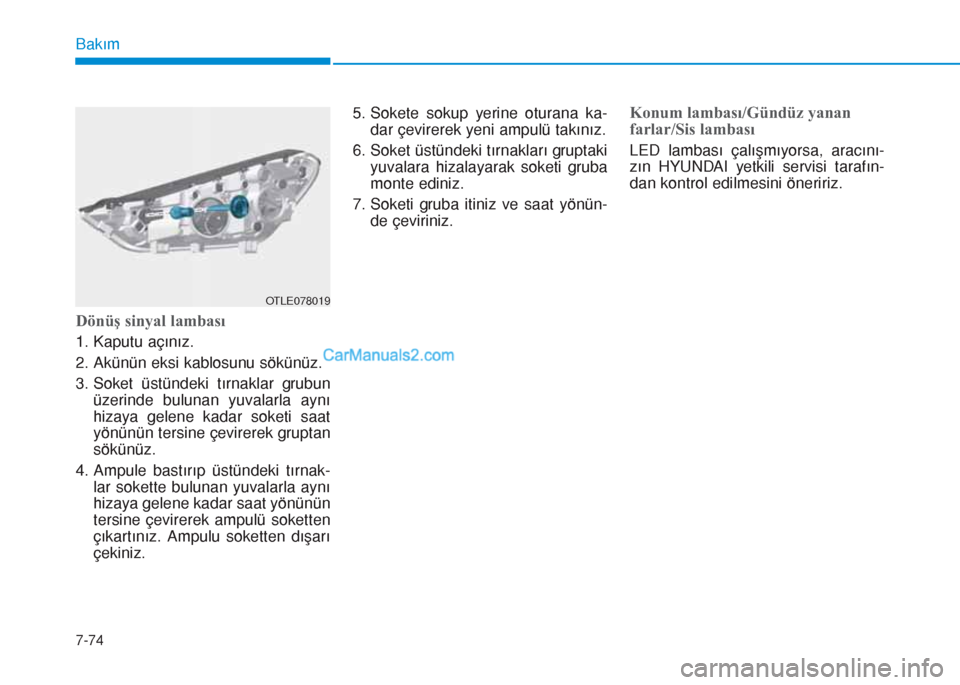

Page 630 of 710
7-74
Bakım
Dönüş sinyal lambası
1. Kaputu açınız.
2. Akünün eksi kablosunu sökünüz.
3. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulu soketten dışarı
çekiniz.5. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.
6. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7. Soketi gruba itiniz ve saat yönün-
de çeviriniz.
Konum lambası/Gündüz yanan
farlar/Sis lambası
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
OTLE078019
