Page 71 of 388
69
während der Fahrt aufleuchtet, ist das
System unverzüglich durch einen Vertrags-
händler zu überprüfen.
Bremswarnleuchte
Diese Warnleuchte überwacht
verschiedene Bremsfunktionen
einschließlich Bremsflüssigkeits-
stand und Feststellbremsenbetäti-
gung. Schaltet sich die Bremswarnleuchte
ein, kann dies anzeigen, dass die Feststell-
bremse betätigt wurde, dass der Bremsflüs-
sigkeitsstand niedrig ist oder dass eine
Störung des Antiblockiersystems vorliegt.
Wenn die Leuchte weiterhin leuchtet,
obwohl die Feststellbremse gelöst wurde und
der Füllstand im Vorratsbehälter für den
Hauptbremszylinder in Ordnung ist, weist
dies darauf hin, dass das Antiblockiersystem
(ABS)/elektronische Stabilitätsprogramm
(ESP) eine mögliche Störung der Bremshyd-
raulik oder ein Problem mit dem Bremskraft-
verstärker erkannt hat. In diesem Fall bleibt
die Leuchte so lange eingeschaltet, bis die
Störung behoben ist. Wenn sich das Problem
auf den Bremskraftverstärker bezieht,
arbeitet die ABS-Pumpe beim Drücken des
Bremspedals, sodass bei jedem Halt ein
Pulsieren des Bremspedals zu spüren ist. Die duale Bremsanlage bietet eine Reserve-
bremsleistung für den Fall, dass ein Teil des
Hydrauliksystems ausfällt. Eine Undichtig-
keit in einer der Hälften der dualen Brems-
anlage wird durch die Bremswarnleuchte
angezeigt. Diese wird eingeschaltet, wenn
der Füllstand der Bremsflüssigkeit im Haupt-
bremszylinder ein bestimmtes Niveau unter-
schritten hat.
Diese Leuchte bleibt so lange eingeschaltet,
bis die Störung behoben ist.
HINWEIS:
Die Leuchte kann kurzzeitig aufblinken bei
engen Kurvenfahrten, die den Füllstand
stark ändern. Das Fahrzeug muss in diesem
Fall gewartet und der Füllstand der Brems-
flüssigkeit geprüft werden.
Wird ein Ausfall der Bremsen angezeigt,
dann ist eine sofortige Reparatur notwendig.
Fahrzeuge mit Antiblockiersystem (ABS)
sind auch mit elektronischer Bremskraftver-
teilung (EBD) ausgestattet. Bei einem
Ausfall der elektronischen Bremskraftvertei-
lung (EBD) leuchten Bremswarnleuchte und
ABS-Leuchte gleichzeitig auf. Es ist eine
sofortige Instandsetzung des ABS-Systems
erforderlich.
Die Funktion der Bremswarnleuchte kann
auch durch das Aus- und Einschalten (ON/
RUN [Ein/Start]) des Zündschalters geprüft
werden. Die Leuchte sollte etwas vier
Sekunden lang aufleuchten. Die Leuchte
sollte dann erlöschen, es sei denn die Fest-
stellbremse ist betätigt oder es wird ein
Ausfall der Bremsen erfasst. Leuchtet die
Leuchte nicht auf, muss sie von einem
Vertragshändler geprüft werden.
Die Leuchte schaltet sich auch ein, wenn die
Feststellbremse bei eingeschaltetem Zünd-
schalter (ON/RUN [Ein/Start]) betätigt wird.
HINWEIS:
Diese Leuchte zeigt lediglich an, dass die
Feststellbremse betätigt ist. Es wird nicht
angezeigt, wie fest die Bremse betätigt ist.
WARNUNG!
Das Fahren mit leuchtender roter
Bremswarnleuchte ist gefährlich. Ein Teil
der Bremsanlage ist möglicherweise
ausgefallen. Der Bremsweg kann sich
verlängern. Dies kann zu einem Unfall
führen. Lassen Sie die Bremsanlage sofort
überprüfen.
20_MP_UG_DE_EU_t.book Page 69
Page 72 of 388

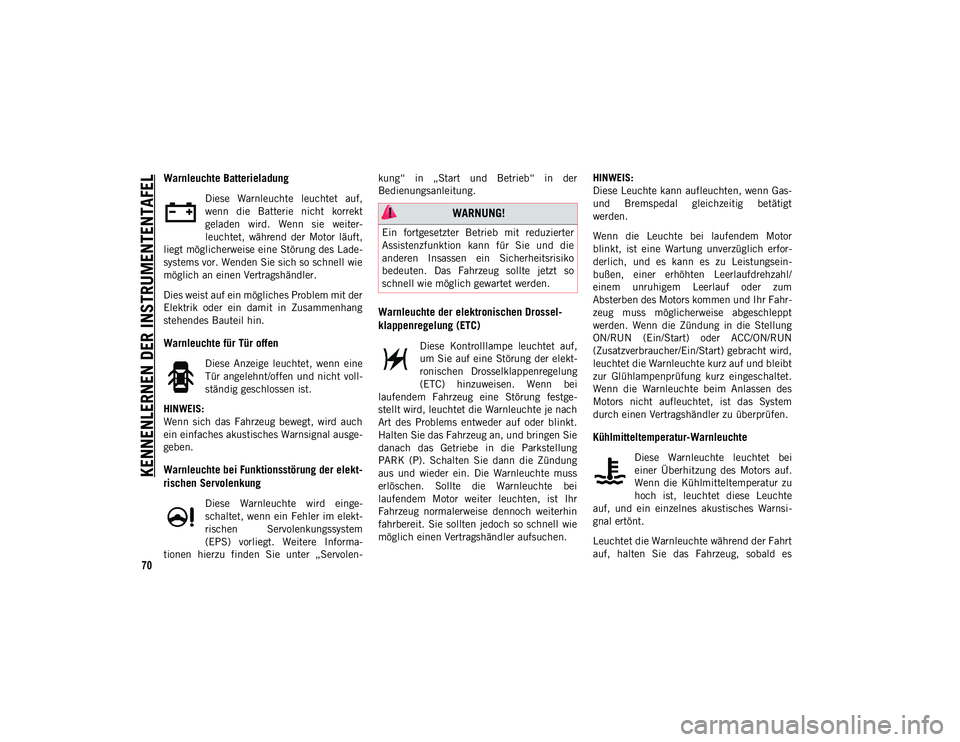

KENNENLERNEN DER INSTRUMENTENTAFEL
70
Warnleuchte Batterieladung
Diese Warnleuchte leuchtet auf,
wenn die Batterie nicht korrekt
geladen wird. Wenn sie weiter-
leuchtet, während der Motor läuft,
liegt möglicherweise eine Störung des Lade-
systems vor. Wenden Sie sich so schnell wie
möglich an einen Vertragshändler.
Dies weist auf ein mögliches Problem mit der
Elektrik oder ein damit in Zusammenhang
stehendes Bauteil hin.
Warnleuchte für Tür offen
Diese Anzeige leuchtet, wenn eine
Tür angelehnt/offen und nicht voll-
ständig geschlossen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
Warnleuchte bei Funktionsstörung der elekt -
rischen Servolenkung
Diese Warnleuchte wird einge-
schaltet, wenn ein Fehler im elekt-
rischen Servolenkungssystem
(EPS) vorliegt. Weitere Informa-
tionen hierzu finden Sie unter „Servolen- kung“ in „Start und Betrieb“ in der
Bedienungsanleitung.
Warnleuchte der elektronischen Drossel
-
klappenregelung (ETC)
Diese Kontrolllampe leuchtet auf,
um Sie auf eine Störung der elekt-
ronischen Drosselklappenregelung
(ETC) hinzuweisen. Wenn bei
laufendem Fahrzeug eine Störung festge-
stellt wird, leuchtet die Warnleuchte je nach
Art des Problems entweder auf oder blinkt.
Halten Sie das Fahrzeug an, und bringen Sie
danach das Getriebe in die Parkstellung
PARK (P). Schalten Sie dann die Zündung
aus und wieder ein. Die Warnleuchte muss
erlöschen. Sollte die Warnleuchte bei
laufendem Motor weiter leuchten, ist Ihr
Fahrzeug normalerweise dennoch weiterhin
fahrbereit. Sie sollten jedoch so schnell wie
möglich einen Vertragshändler aufsuchen. HINWEIS:
Diese Leuchte kann aufleuchten, wenn Gas-
und Bremspedal gleichzeitig betätigt
werden.
Wenn die Leuchte bei laufendem Motor
blinkt, ist eine Wartung unverzüglich erfor-
derlich, und es kann es zu Leistungsein-
bußen, einer erhöhten Leerlaufdrehzahl/
einem unruhigem Leerlauf oder zum
Absterben des Motors kommen und Ihr Fahr-
zeug muss möglicherweise abgeschleppt
werden. Wenn die Zündung in die Stellung
ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird,
leuchtet die Warnleuchte kurz auf und bleibt
zur Glühlampenprüfung kurz eingeschaltet.
Wenn die Warnleuchte beim Anlassen des
Motors nicht aufleuchtet, ist das System
durch einen Vertragshändler zu überprüfen.
Kühlmitteltemperatur-Warnleuchte
Diese Warnleuchte leuchtet bei
einer Überhitzung des Motors auf.
Wenn die Kühlmitteltemperatur zu
hoch ist, leuchtet diese Leuchte
auf, und ein einzelnes akustisches Warnsi-
gnal ertönt.
Leuchtet die Warnleuchte während der Fahrt
auf, halten Sie das Fahrzeug, sobald es
WARNUNG!
Ein fortgesetzter Betrieb mit reduzierter
Assistenzfunktion kann für Sie und die
anderen Insassen ein Sicherheitsrisiko
bedeuten. Das Fahrzeug sollte jetzt so
schnell wie möglich gewartet werden.
20_MP_UG_DE_EU_t.book Page 70
Page 73 of 388
71

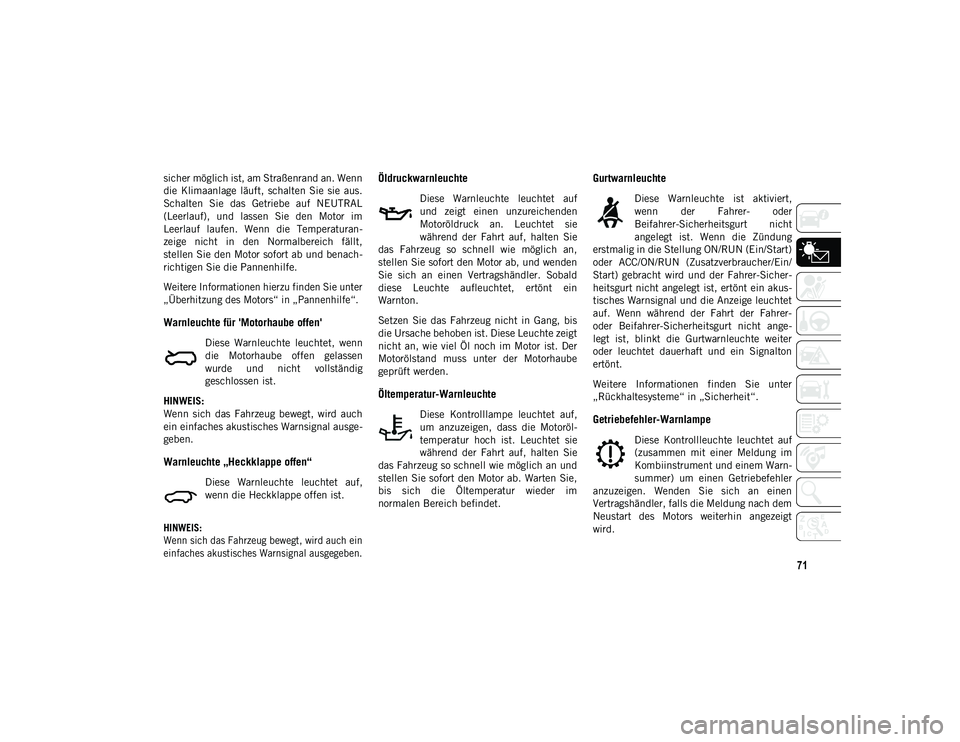

sicher möglich ist, am Straßenrand an. Wenn
die Klimaanlage läuft, schalten Sie sie aus.
Schalten Sie das Getriebe auf NEUTRAL
(Leerlauf), und lassen Sie den Motor im
Leerlauf laufen. Wenn die Temperaturan-
zeige nicht in den Normalbereich fällt,
stellen Sie den Motor sofort ab und benach-
richtigen Sie die Pannenhilfe.
Weitere Informationen hierzu finden Sie unter
„Überhitzung des Motors“ in „Pannenhilfe“.
Warnleuchte für 'Motorhaube offen'
Diese Warnleuchte leuchtet, wenn
die Motorhaube offen gelassen
wurde und nicht vollständig
geschlossen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
Warnleuchte „Heckklappe offen“
Diese Warnleuchte leuchtet auf,
wenn die Heckklappe offen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch ein
einfaches akustisches Warnsignal ausgegeben.
Öldruckwarnleuchte
Diese Warnleuchte leuchtet auf
und zeigt einen unzureichenden
Motoröldruck an. Leuchtet sie
während der Fahrt auf, halten Sie
das Fahrzeug so schnell wie möglich an,
stellen Sie sofort den Motor ab, und wenden
Sie sich an einen Vertragshändler. Sobald
diese Leuchte aufleuchtet, ertönt ein
Warnton.
Setzen Sie das Fahrzeug nicht in Gang, bis
die Ursache behoben ist. Diese Leuchte zeigt
nicht an, wie viel Öl noch im Motor ist. Der
Motorölstand muss unter der Motorhaube
geprüft werden.
Öltemperatur-Warnleuchte
Diese Kontrolllampe leuchtet auf,
um anzuzeigen, dass die Motoröl-
temperatur hoch ist. Leuchtet sie
während der Fahrt auf, halten Sie
das Fahrzeug so schnell wie möglich an und
stellen Sie sofort den Motor ab. Warten Sie,
bis sich die Öltemperatur wieder im
normalen Bereich befindet.
Gurtwarnleuchte
Diese Warnleuchte ist aktiviert,
wenn der Fahrer- oder
Beifahrer-Sicherheitsgurt nicht
angelegt ist. Wenn die Zündung
erstmalig in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird und der Fahrer-Sicher-
heitsgurt nicht angelegt ist, ertönt ein akus-
tisches Warnsignal und die Anzeige leuchtet
auf. Wenn während der Fahrt der Fahrer-
oder Beifahrer-Sicherheitsgurt nicht ange-
legt ist, blinkt die Gurtwarnleuchte weiter
oder leuchtet dauerhaft und ein Signalton
ertönt.
Weitere Informationen finden Sie unter
„Rückhaltesysteme“ in „Sicherheit“.
Getriebefehler-Warnlampe
Diese Kontrollleuchte leuchtet auf
(zusammen mit einer Meldung im
Kombiinstrument und einem Warn-
summer) um einen Getriebefehler
anzuzeigen. Wenden Sie sich an einen
Vertragshändler, falls die Meldung nach dem
Neustart des Motors weiterhin angezeigt
wird.
20_MP_UG_DE_EU_t.book Page 71
Page 74 of 388
KENNENLERNEN DER INSTRUMENTENTAFEL
72
Getriebeöltemperatur-Warnleuchte – je nach
Ausstattung
Diese Kontrolllampe leuchtet auf,
um vor einer zu hohen Temperatur
des Getriebeöls zu warnen. Dies
kann bei starker Beanspruchung
auftreten, beispielsweise beim Ziehen eines
Anhängers. Wenn diese Leuchte aufleuchtet,
halten Sie das Fahrzeug an und lassen Sie
den Motor im Leerlauf oder geringfügig
schneller laufen, wobei das Getriebe in Stel-
lung PARK oder NEUTRAL (Leerlauf) steht,
bis die Leuchte erlischt. Sobald die Warn-
leuchte erlischt, können Sie die Fahrt normal
fortsetzen.
Kontrollleuchte der Diebstahlwarnanlage –
je nach Ausstattung
Diese Leuchte blinkt für etwa
15 Sekunden in schneller Folge,
während die Diebstahlwarnanlage
aktiviert wird. Nach erfolgter Akti-
vierung blinkt die Leuchte in langsamer
Folge, bis die Anlage wieder entschärft wird.
Gelbe Warnleuchten
ABS-Warnleuchte
Diese Warnleuchte überwacht das
Antiblockiersystem (ABS). Sie
schaltet sich ein, wenn die
Zündung in die Stellung ON/RUN
(Ein/Start) oder ACC/ON/RUN (Zusatzver-
braucher/Ein/Start) gebracht wird, und kann
bis zu vier Sekunden lang leuchten.
Bleibt die ABS-Leuchte eingeschaltet oder
schaltet sie sich während der Fahrt ein, liegt
eine Störung des ABS vor und eine Wartung ist so bald als möglich erforderlich. Aller-
dings arbeitet die konventionelle Bremsan-
lage weiterhin normal, unter der
Voraussetzung, dass die „Bremswarn-
leuchte“ nicht ebenfalls leuchtet.
Schaltet sich die ABS-Leuchte nicht ein,
wenn die Zündung in die Stellung ON/RUN
(Ein/Start) oder ACC/ON/RUN (Zusatzver-
braucher/Ein/Start) gebracht wird, muss die
Bremsanlage von einem Vertragshändler
geprüft werden.
Warnleuchte elektronische Feststellbremse
Diese Warnleuchte wird einge-
schaltet um anzuzeigen, dass die
elektronische Feststellbremse nicht
ordnungsgemäß funktioniert und
gewartet werden muss. Setzen Sie sich mit
Ihrem Vertragshändler in Verbindung.
Aktive Warnleuchte für Elektronisches Stabi -
litätsprogramm (ESP) – je nach Ausstattung
Diese Warnleuchte zeigt an, dass
das elektronische Stabilitätspro-
gramm aktiv ist. Die ESP-Kontroll-
leuchte im Kombiinstrument
leuchtet auf, wenn die Zündung in die Stel-
lung ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird
WARNUNG!
Wenn Sie bei leuchtender
Getriebeöltemperatur-Warnleuchte
weiterfahren, kann kochende
Getriebeflüssigkeit aus dem Getriebe
austreten, mit dem heißen Motor oder
Auspuffteilen in Kontakt kommen und
einen Brand verursachen.
VORSICHT!
Durchgehendes Fahren bei leuchtender
Getriebeöltemperatur-Warnleuchte führt zu
schweren Getriebeschäden oder zu einem
Ausfall des Getriebes.
20_MP_UG_DE_EU_t.book Page 72
Page 75 of 388
73
und wenn ESP aktiviert ist. Die Leuchte
erlischt, wenn der Motor läuft. Leuchtet die
ESP-Kontrollleuchte bei laufendem Motor
dauerhaft, liegt eine Störung im ESP-System
vor. Wenn diese Warnleuchte nach mehrfa-
chem Einschalten der Zündung einge-
schaltet bleibt und das Fahrzeug mehrere
Kilometer mit Geschwindigkeiten über
48 km/h (30 mph) gefahren wurde, suchenSie so bald wie möglich einen Vertrags-
händler auf, um die Ursache der Störung
feststellen und diese beheben zu lassen.
Die „Kontrollleuchte ESP aus“ und die
„ESP-Kontrollleuchte“ leuchten jedes Mal
kurz auf, wenn die Zündung in die Stel-
lung ON/RUN (Ein/Start) oder ACC/ON/
RUN (Zusatzverbraucher/Ein/Start)
gebracht wird.
Das ESP-System erzeugt Summ- oder
Klickgeräusche, wenn es aktiv ist. Dies ist
normal, die Geräusche hören auf, sobald
das ESP inaktiv wird.
Diese Leuchte leuchtet auf, wenn ein
ESP-Ereignis auftritt.
Warnleuchte Elektronisches Stabilitätspro -
gramm (ESP) OFF (Aus) – je nach Ausstattung
Diese Warnleuchte weist darauf
hin, dass das elektronische Stabili-
tätsprogramm (ESP) ausgeschaltet
ist.
Bei jedem Einschalten der Zündung in die
Stellung ON/RUN (Ein/Start) oder ACC/ON/
RUN (Zusatzverbraucher/Ein/Start) wird das
ESP-System eingeschaltet, selbst wenn es
zuvor ausgeschaltet wurde.
Warnleuchte „Blockierung der
Kraftstoffzufuhr“ – je nach Ausstattung
Diese Warnleuchte leuchtet nach
einem Unfall auf, wenn das System
den Kraftstoff abgeschaltet hat.
LaneSense-Warnleuchte – Je nach Ausstat -
tung
Die LaneSense-Warnleuchte
leuchtet dauerhaft gelb, wenn das
Fahrzeug sich einer Fahrbahnmar-
kierung nähert. Die Warnleuchte
blinkt, wenn das Fahrzeug die Fahrbahnmar-
kierung überquert. Weitere Informationen hierzu finden Sie
unter „LaneSense – je nach Ausstattung“ in
„Start und Betrieb“.
Service Lane Sense-System Warnleuchte –
je nach Ausstattung
Diese Warnlampe leuchtet auf,
wenn das Lane Sense-System nicht
funktioniert und gewartet werden
muss. Wenden Sie sich an einen
Vertragshändler.
Warnleuchte „Niedriger Kühlmittelstand“
Diese Kontrollleuchte leuchtet auf,
wenn der Kühlmittelstand des
Fahrzeugs niedrig ist.
Weitere Informationen finden Sie unter
„Kühlmittelkontrollen“ in „Service und
Wartung“.
Kraftstoff-Reserveanzeige
Je nachdem, ob die Tankgröße
13,5 gal (51 Liter) oder 15,8 gal (60 Liter) beträgt, leuchtet die
Kraftstoff-Reserveanzeige auf,
wenn der Kraftstoffstand unter 1,5 gal
(5,6 Liter) bzw. unter 1,7 gal (6,6 Liter)
sinkt.
20_MP_UG_DE_EU_t.book Page 73
Page 76 of 388

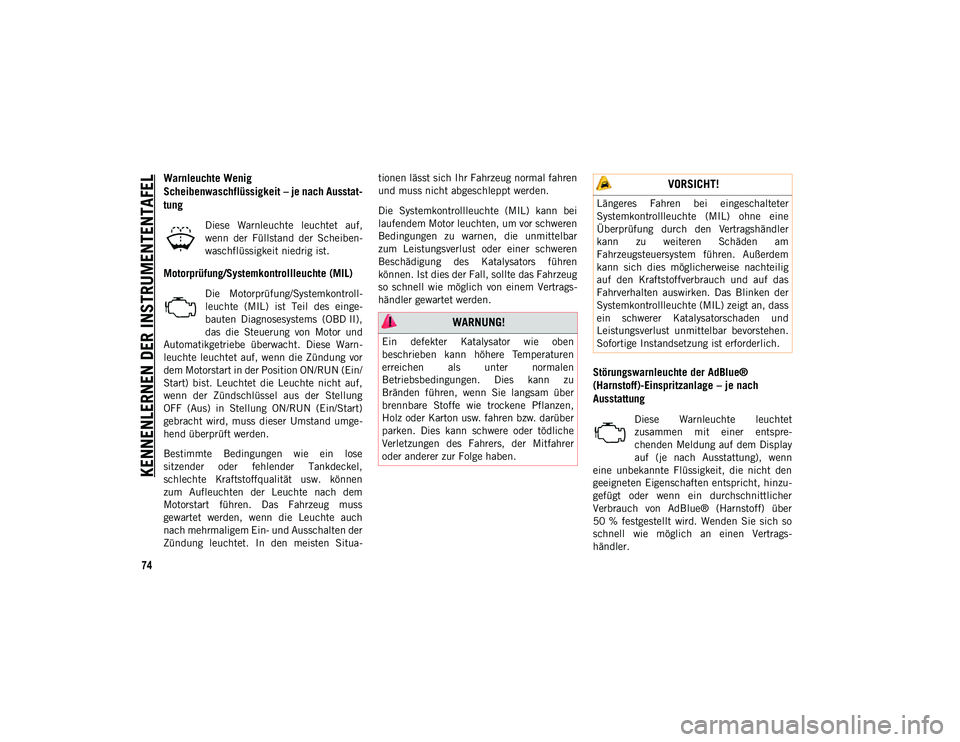

KENNENLERNEN DER INSTRUMENTENTAFEL
74
Warnleuchte Wenig
Scheibenwaschflüssigkeit – je nach Ausstat-
tung
Diese Warnleuchte leuchtet auf,
wenn der Füllstand der Scheiben-
waschflüssigkeit niedrig ist.
Motorprüfung/Systemkontrollleuchte (MIL)
Die Motorprüfung/Systemkontroll-
leuchte (MIL) ist Teil des einge-
bauten Diagnosesystems (OBD II),
das die Steuerung von Motor und
Automatikgetriebe überwacht. Diese Warn-
leuchte leuchtet auf, wenn die Zündung vor
dem Motorstart in der Position ON/RUN (Ein/
Start) bist. Leuchtet die Leuchte nicht auf,
wenn der Zündschlüssel aus der Stellung
OFF (Aus) in Stellung ON/RUN (Ein/Start)
gebracht wird, muss dieser Umstand umge-
hend überprüft werden.
Bestimmte Bedingungen wie ein lose
sitzender oder fehlender Tankdeckel,
schlechte Kraftstoffqualität usw. können
zum Aufleuchten der Leuchte nach dem
Motorstart führen. Das Fahrzeug muss
gewartet werden, wenn die Leuchte auch
nach mehrmaligem Ein- und Ausschalten der
Zündung leuchtet. In den meisten Situa- tionen lässt sich Ihr Fahrzeug normal fahren
und muss nicht abgeschleppt werden.
Die Systemkontrollleuchte (MIL) kann bei
laufendem Motor leuchten, um vor schweren
Bedingungen zu warnen, die unmittelbar
zum Leistungsverlust oder einer schweren
Beschädigung des Katalysators führen
können. Ist dies der Fall, sollte das Fahrzeug
so schnell wie möglich von einem Vertrags-
händler gewartet werden.
Störungswarnleuchte der AdBlue®
(Harnstoff)-Einspritzanlage – je nach
Ausstattung
Diese Warnleuchte leuchtet
zusammen mit einer entspre-
chenden Meldung auf dem Display
auf (je nach Ausstattung), wenn
eine unbekannte Flüssigkeit, die nicht den
geeigneten Eigenschaften entspricht, hinzu-
gefügt oder wenn ein durchschnittlicher
Verbrauch von AdBlue® (Harnstoff) über
50 % festgestellt wird. Wenden Sie sich so
schnell wie möglich an einen Vertrags-
händler.
WARNUNG!
Ein defekter Katalysator wie oben
beschrieben kann höhere Temperaturen
erreichen als unter normalen
Betriebsbedingungen. Dies kann zu
Bränden führen, wenn Sie langsam über
brennbare Stoffe wie trockene Pflanzen,
Holz oder Karton usw. fahren bzw. darüber
parken. Dies kann schwere oder tödliche
Verletzungen des Fahrers, der Mitfahrer
oder anderer zur Folge haben.
VORSICHT!
Längeres Fahren bei eingeschalteter
Systemkontrollleuchte (MIL) ohne eine
Überprüfung durch den Vertragshändler
kann zu weiteren Schäden am
Fahrzeugsteuersystem führen. Außerdem
kann sich dies möglicherweise nachteilig
auf den Kraftstoffverbrauch und auf das
Fahrverhalten auswirken. Das Blinken der
Systemkontrollleuchte (MIL) zeigt an, dass
ein schwerer Katalysatorschaden und
Leistungsverlust unmittelbar bevorstehen.
Sofortige Instandsetzung ist erforderlich.
20_MP_UG_DE_EU_t.book Page 74
Page 77 of 388
75
Wenn das Problem nicht behoben ist, wird
eine diesbezügliche Meldung auf dem
Kombiinstrument angezeigt, sobald eine
bestimmte Schwelle erreicht wird, bis es
nicht mehr möglich ist, den Motor zu starten.
Wenn etwa 125 Meilen (200 km) bleiben,bevor der AdBlue® (Harnstoff)-Tank leer ist,
wird eine ständige spezielle Meldung auf der
Instrumententafel angezeigt, und ein Warn-
summer ertönt (je nach Ausstattung).
Kontrollleuchte für Abstandstempomat
warten – je nach Ausstattung
Diese Kontrollleuchte leuchtet auf,
wenn der Abstandstempomat (ACC)
nicht funktioniert und gewartet
werden muss. Weitere Informa-
tionen finden Sie unter „Abstandstempomat
(ACC)“ in „Start und Betrieb“.
Kontrollleuchte Wartung permanenter
Allradantrieb (AWD) – je nach Ausstattung
Diese Kontrolllampe leuchtet auf,
um einen Fehler des 4WD Systems
anzuzeigen. Sollte die Leuchte
nicht erlöschen oder während der
Fahrt aufleuchten, zeigt dies eine Störung
des zuschaltbaren Allradantriebs an, die eine
Instandsetzung erfordert. Wir empfehlen, das Fahrzeug zur nächsten Vertragswerkstatt
zu bringen und es dort sofort reparieren zu
lassen.
Kontrollleuchte Kollisionswarnsystem (FCW)
leuchtet – je nach Ausstattung
Diese Warnleuchte leuchtet auf,
wenn eine Fehlfunktion des Kolli-
sionswarnsystems vorliegt. Kontak-
tieren Sie einen Vertragshändler für
die Wartung.
Weitere Informationen finden Sie unter
„Kollisionswarnsystem (FCW)“ in „Sicher-
heit“.
Warnleuchte „Stopp/Start-System warten“ –
je nach Ausstattung
Diese Warnlampe leuchtet auf,
wenn das Stopp/Start-System nicht
ordnungsgemäß funktioniert und
eine Wartung erforderlich ist.
Kontaktieren Sie einen Vertragshändler für
die Wartung.
Warnleuchte Reifendrucküberwachungs -
system (TPMS)
Die Warnleuchte schaltet sich ein
und eine Meldung wird angezeigt,
um anzuzeigen, dass der Reifen-
druck geringer ist als der empfoh-
lene Wert und/oder dass langsamer
Druckverlust auftritt. In diesen Fällen kann
eine optimale Reifenlebensdauer und ein
optimaler Kraftstoffverbrauch nicht garan-
tiert werden.
Sollten ein oder mehrere Reifen sich in dem
oben genannten Zustand befinden, werden
im Display die Anzeigen für jeden Reifen
angezeigt.
VORSICHT!
Fahren Sie mit einem oder mehreren
defekten Reifen nicht weiter, da das
Verhalten nicht korrekt sein könnte. Halten
Sie das Fahrzeug an, vermeiden Sie
scharfes Bremsen und lenken. Führen Sie
bei einem Loch im Reifen sofort eine
Reparatur mithilfe des speziellen
Reifenreparatursatzes durch, und wenden
Sie sich so bald wie möglich an einen
Vertragshändler.
20_MP_UG_DE_EU_t.book Page 75
Page 78 of 388

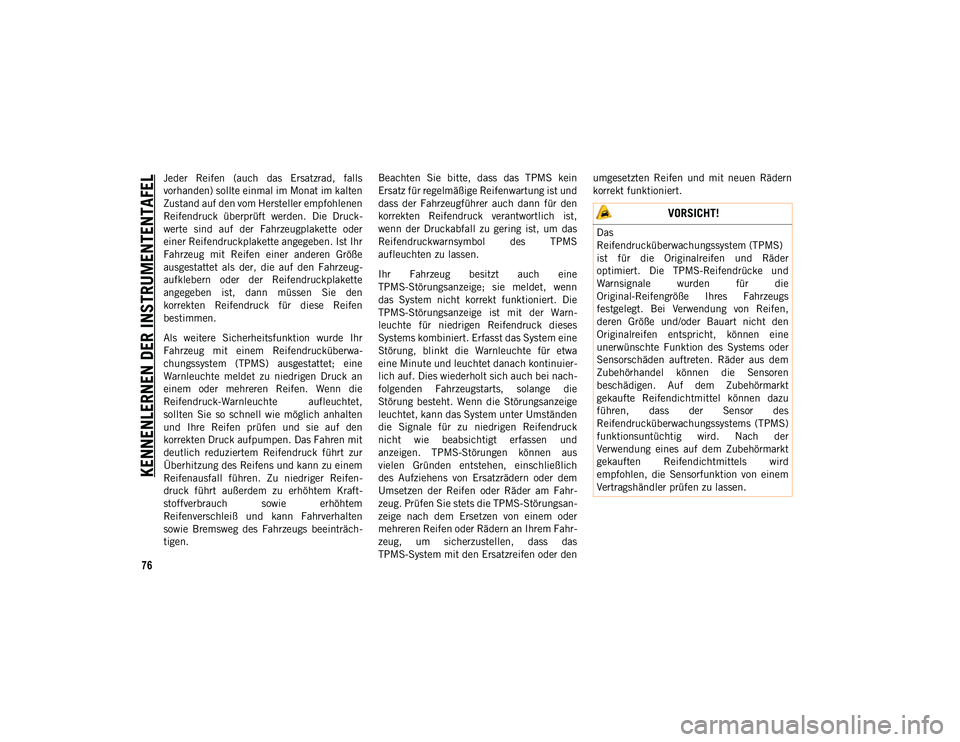

KENNENLERNEN DER INSTRUMENTENTAFEL
76
Jeder Reifen (auch das Ersatzrad, falls
vorhanden) sollte einmal im Monat im kalten
Zustand auf den vom Hersteller empfohlenen
Reifendruck überprüft werden. Die Druck-
werte sind auf der Fahrzeugplakette oder
einer Reifendruckplakette angegeben. Ist Ihr
Fahrzeug mit Reifen einer anderen Größe
ausgestattet als der, die auf den Fahrzeug-
aufklebern oder der Reifendruckplakette
angegeben ist, dann müssen Sie den
korrekten Reifendruck für diese Reifen
bestimmen.
Als weitere Sicherheitsfunktion wurde Ihr
Fahrzeug mit einem Reifendrucküberwa-
chungssystem (TPMS) ausgestattet; eine
Warnleuchte meldet zu niedrigen Druck an
einem oder mehreren Reifen. Wenn die
Reifendruck-Warnleuchte aufleuchtet,
sollten Sie so schnell wie möglich anhalten
und Ihre Reifen prüfen und sie auf den
korrekten Druck aufpumpen. Das Fahren mit
deutlich reduziertem Reifendruck führt zur
Überhitzung des Reifens und kann zu einem
Reifenausfall führen. Zu niedriger Reifen-
druck führt außerdem zu erhöhtem Kraft-
stoffverbrauch sowie erhöhtem
Reifenverschleiß und kann Fahrverhalten
sowie Bremsweg des Fahrzeugs beeinträch-
tigen.Beachten Sie bitte, dass das TPMS kein
Ersatz für regelmäßige Reifenwartung ist und
dass der Fahrzeugführer auch dann für den
korrekten Reifendruck verantwortlich ist,
wenn der Druckabfall zu gering ist, um das
Reifendruckwarnsymbol des TPMS
aufleuchten zu lassen.
Ihr Fahrzeug besitzt auch eine
TPMS-Störungsanzeige; sie meldet, wenn
das System nicht korrekt funktioniert. Die
TPMS-Störungsanzeige ist mit der Warn-
leuchte für niedrigen Reifendruck dieses
Systems kombiniert. Erfasst das System eine
Störung, blinkt die Warnleuchte für etwa
eine Minute und leuchtet danach kontinuier-
lich auf. Dies wiederholt sich auch bei nach-
folgenden Fahrzeugstarts, solange die
Störung besteht. Wenn die Störungsanzeige
leuchtet, kann das System unter Umständen
die Signale für zu niedrigen Reifendruck
nicht wie beabsichtigt erfassen und
anzeigen. TPMS-Störungen können aus
vielen Gründen entstehen, einschließlich
des Aufziehens von Ersatzrädern oder dem
Umsetzen der Reifen oder Räder am Fahr-
zeug. Prüfen Sie stets die TPMS-Störungsan-
zeige nach dem Ersetzen von einem oder
mehreren Reifen oder Rädern an Ihrem Fahr-
zeug, um sicherzustellen, dass das
TPMS-System mit den Ersatzreifen oder denumgesetzten Reifen und mit neuen Rädern
korrekt funktioniert.
VORSICHT!
Das
Reifendrucküberwachungssystem (TPMS)
ist für die Originalreifen und Räder
optimiert. Die TPMS-Reifendrücke und
Warnsignale wurden für die
Original-Reifengröße Ihres Fahrzeugs
festgelegt. Bei Verwendung von Reifen,
deren Größe und/oder Bauart nicht den
Originalreifen entspricht, können eine
unerwünschte Funktion des Systems oder
Sensorschäden auftreten. Räder aus dem
Zubehörhandel können die Sensoren
beschädigen. Auf dem Zubehörmarkt
gekaufte Reifendichtmittel können dazu
führen, dass der Sensor des
Reifendrucküberwachungssystems (TPMS)
funktionsuntüchtig wird. Nach der
Verwendung eines auf dem Zubehörmarkt
gekauften Reifendichtmittels wird
empfohlen, die Sensorfunktion von einem
Vertragshändler prüfen zu lassen.
20_MP_UG_DE_EU_t.book Page 76
Page 79 of 388
77
Warnleuchte „Störung Abschlepphaken“ – je
nach Ausstattung
Diese Leuchte leuchtet auf, wenn
eine Störung mit den Abschlepp-
haken auftritt. Kontaktieren Sie
einen Vertragshändler für die
Wartung.
Gelbe Kontrollleuchten
Kontrollleuchte 4WD Low (zuschaltbarer
Allradantrieb, untere Ganggruppe) – je nach
Ausstattung
Diese Leuchte warnt den Fahrer,
dass das Fahrzeug im Allradantrieb
in die untere Ganggruppe
geschaltet ist. Die vordere und
hintere Antriebswelle sind mechanisch
miteinander verriegelt, sodass sich die
Vorder- und Hinterräder zwangsweise mit
derselben Drehzahl drehen. Die untere Gang-
gruppe bietet ein größeres Untersetzungsver-
hältnis und somit ein höheres Drehmoment
an den Rädern.
Weitere Informationen über den Allradan-
trieb und die ordnungsgemäße Verwendung
finden Sie unter „Allradantrieb – je nach
Ausstattung“ in „Start und Betrieb“.
Kontrollleuchte 4WD Lock (zuschaltbarer
Allradantrieb, Sperre)
Diese Leuchte warnt den Fahrer,
dass das Fahrzeug sich im 4WD
LOCK-Modus (zuschaltbarer Allrad-
antrieb, Sperre) befindet. Die
vordere und hintere Antriebswelle sind
mechanisch miteinander verriegelt, sodass
sich die Vorder- und Hinterräder zwangs-
weise mit derselben Drehzahl drehen.
Weitere Informationen über den Allradan-
trieb und die ordnungsgemäße Verwendung
finden Sie unter „Allradantrieb“ in „Start
und Betrieb“.
Kontrollleuchte des aktiven
Geschwindigkeitsbegrenzers – je nach
Ausstattung
Diese Warnlampe leuchtet auf,
wenn eine Störung mit dem aktiven
Geschwindigkeitsbegrenzer festge-
stellt wurde.
Kontrollleuchte „Reinigung wird durchge -
führt“ für Dieselpartikelfilter (DPF) – Nur
Dieselversionen mit DPF (je nach Ausstat -
tung)
Diese Kontrollleuchte leuchtet auf
oder es wird eine Meldung ange-
zeigt, wenn das DPF-System die
angesammelten Schadstoffe
(Partikel) durch den Regenerierungsvorgang
entfernen muss. Die Leuchte/Meldung wird
nicht bei jeder DPF-Regenerierung einge-
schaltet, sondern nur dann, wenn die Fahr-
bedingungen es erfordern, dass der Fahrer
benachrichtigt wird. Um das Symbol auszu-
schalten, das Fahrzeug solange in Bewegung
halten, bis der Regenerierungsvorgang abge-
schlossen ist. Der Vorgang dauert durch-
schnittlich 15 Minuten.
Die idealen Bedingungen für das Durch-
führen des Vorgangs werden bei einer
Geschwindigkeit von 60 km/h und einer
Motordrehzahl von über 2.000 U/min
erreicht.
Wenn diese Leuchte/Meldung eingeschaltet
werden, weist dies auf keine Störung im
Fahrzeug hin und es sollte deshalb auch
nicht in eine Werkstatt gebracht werden.
20_MP_UG_DE_EU_t.book Page 77
Page 80 of 388

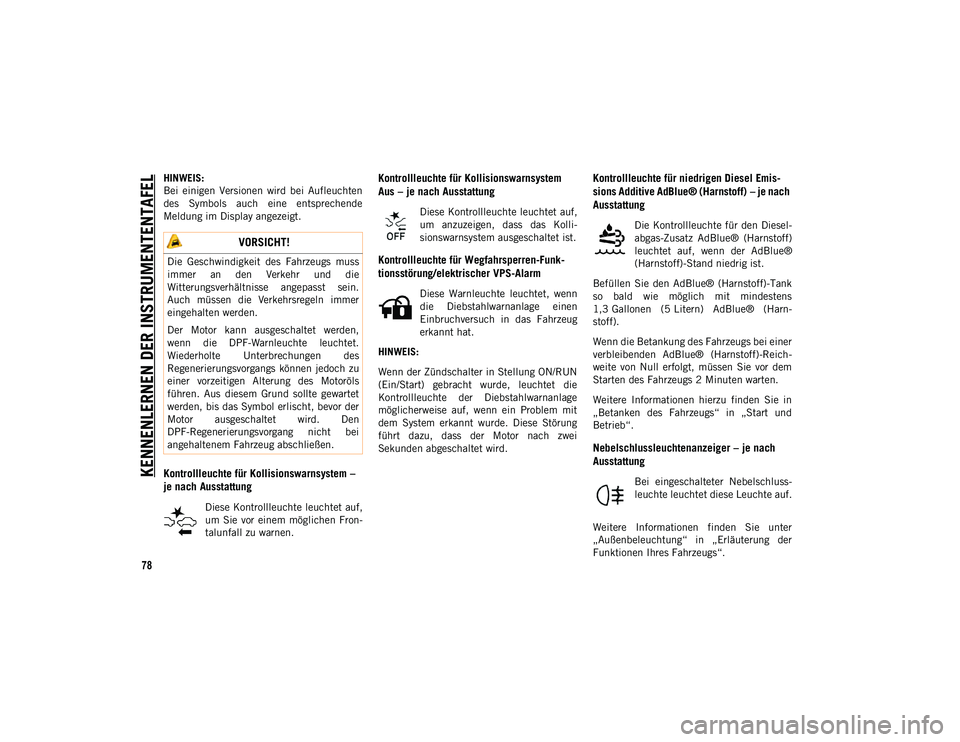

KENNENLERNEN DER INSTRUMENTENTAFEL
78
HINWEIS:
Bei einigen Versionen wird bei Aufleuchten
des Symbols auch eine entsprechende
Meldung im Display angezeigt.
Kontrollleuchte für Kollisionswarnsystem –
je nach Ausstattung
Diese Kontrollleuchte leuchtet auf,
um Sie vor einem möglichen Fron-
talunfall zu warnen.
Kontrollleuchte für Kollisionswarnsystem
Aus – je nach Ausstattung
Diese Kontrollleuchte leuchtet auf,
um anzuzeigen, dass das Kolli-
sionswarnsystem ausgeschaltet ist.
Kontrollleuchte für Wegfahrsperren-Funk-
tionsstörung/elektrischer VPS-Alarm
Diese Warnleuchte leuchtet, wenn
die Diebstahlwarnanlage einen
Einbruchversuch in das Fahrzeug
erkannt hat.
HINWEIS:
Wenn der Zündschalter in Stellung ON/RUN
(Ein/Start) gebracht wurde, leuchtet die
Kontrollleuchte der Diebstahlwarnanlage
möglicherweise auf, wenn ein Problem mit
dem System erkannt wurde. Diese Störung
führt dazu, dass der Motor nach zwei
Sekunden abgeschaltet wird.
Kontrollleuchte für niedrigen Diesel Emis -
sions Additive AdBlue® (Harnstoff) – je nach
Ausstattung
Die Kontrollleuchte für den Diesel-
abgas-Zusatz AdBlue® (Harnstoff)
leuchtet auf, wenn der AdBlue®
(Harnstoff)-Stand niedrig ist.
Befüllen Sie den AdBlue® (Harnstoff)-Tank
so bald wie möglich mit mindestens
1,3 Gallonen (5 Litern) AdBlue® (Harn-
stoff).
Wenn die Betankung des Fahrzeugs bei einer
verbleibenden AdBlue® (Harnstoff)-Reich-
weite von Null erfolgt, müssen Sie vor dem
Starten des Fahrzeugs 2 Minuten warten.
Weitere Informationen hierzu finden Sie in
„Betanken des Fahrzeugs“ in „Start und
Betrieb“.
Nebelschlussleuchtenanzeiger – je nach
Ausstattung
Bei eingeschalteter Nebelschluss-
leuchte leuchtet diese Leuchte auf.
Weitere Informationen finden Sie unter
„Außenbeleuchtung“ in „Erläuterung der
Funktionen Ihres Fahrzeugs“.
VORSICHT!
Die Geschwindigkeit des Fahrzeugs muss
immer an den Verkehr und die
Witterungsverhältnisse angepasst sein.
Auch müssen die Verkehrsregeln immer
eingehalten werden.
Der Motor kann ausgeschaltet werden,
wenn die DPF-Warnleuchte leuchtet.
Wiederholte Unterbrechungen des
Regenerierungsvorgangs können jedoch zu
einer vorzeitigen Alterung des Motoröls
führen. Aus diesem Grund sollte gewartet
werden, bis das Symbol erlischt, bevor der
Motor ausgeschaltet wird. Den
DPF-Regenerierungsvorgang nicht bei
angehaltenem Fahrzeug abschließen.
20_MP_UG_DE_EU_t.book Page 78
