Page 301 of 380

299

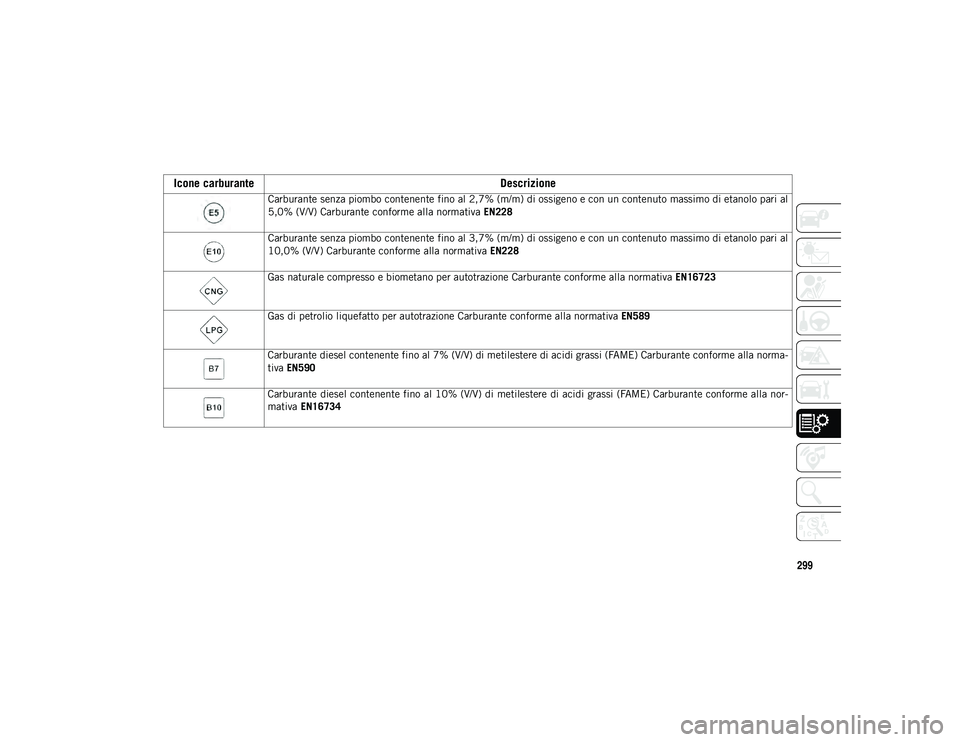

Icone carburante
Descrizione
Carburante senza piombo contenente fino al 2,7% (m/m) di ossigeno e con un contenuto massimo di etanolo pari al
5,0% (V/V) Carburante conforme alla normativa EN228
Carburante senza piombo contenente fino al 3,7% (m/m) di ossigeno e con un contenuto massimo di etanolo pari al
10,0% (V/V) Carburante conforme alla normativa EN228
Gas naturale compresso e biometano per autotrazione Carburante conforme alla normativa EN16723
Gas di petrolio liquefatto per autotrazione Carburante conforme alla normativa EN589
Carburante diesel contenente fino al 7% (V/V) di metilestere di acidi grassi (FAME) Carburante conforme alla norma -
tiva EN590
Carburante diesel contenente fino al 10% (V/V) di metilestere di acidi grassi (FAME) Carburante conforme alla nor -
mativa EN16734
2020_JEEP_MP_UG_EE.book Page 299
Page 302 of 380

DATI TECNICI
300

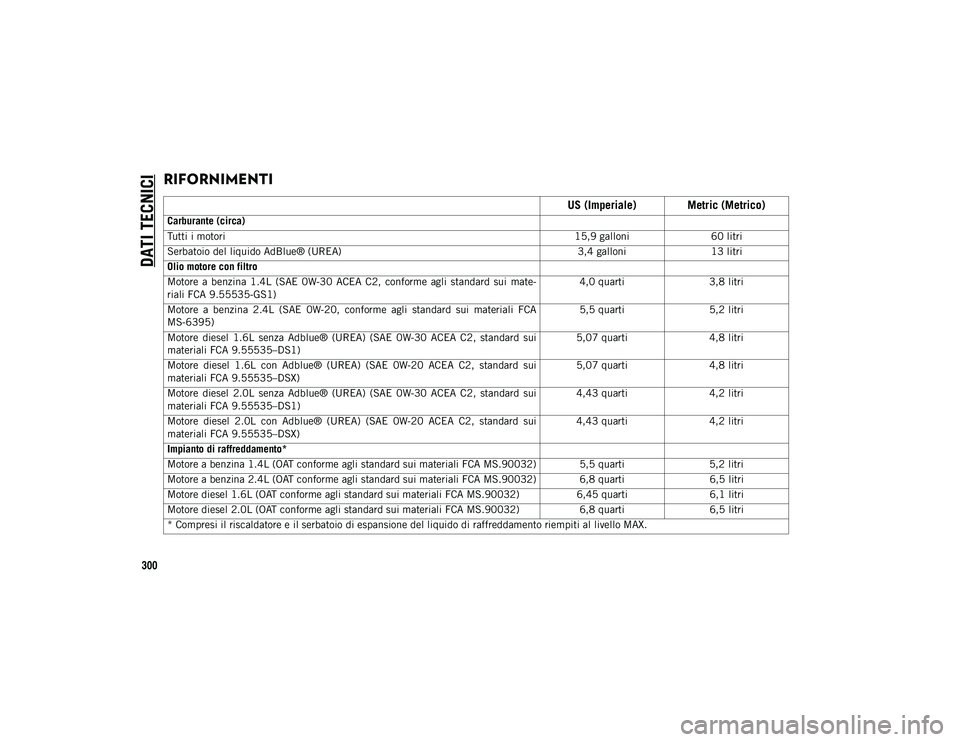

RIFORNIMENTI
US (Imperiale) Metric (Metrico)
Carburante (circa)
Tutti i motori15,9 galloni60 litri
Serbatoio del liquido AdBlue® (UREA) 3,4 galloni13 litri
Olio motore con filtro
Motore a benzina 1.4L (SAE 0W-30 ACEA C2, conforme agli standard sui mate -
riali FCA 9.55535-GS1) 4,0 quarti
3,8 litri
Motore a benzina 2.4L (SAE 0W-20, conforme agli standard sui materiali FCA
MS-6395) 5,5 quarti
5,2 litri
Motore diesel 1.6L senza Adblue® (UREA) (SAE 0W-30 ACEA C2, standard sui
materiali FCA 9.55535–DS1) 5,07 quarti
4,8 litri
Motore diesel 1.6L con Adblue® (UREA) (SAE 0W-20 ACEA C2, standard sui
materiali FCA 9.55535–DSX) 5,07 quarti
4,8 litri
Motore diesel 2.0L senza Adblue® (UREA) (SAE 0W-30 ACEA C2, standard sui
materiali FCA 9.55535–DS1) 4,43 quarti
4,2 litri
Motore diesel 2.0L con Adblue® (UREA) (SAE 0W-20 ACEA C2, standard sui
materiali FCA 9.55535–DSX) 4,43 quarti
4,2 litri
Impianto di raffreddamento*
Motore a benzina 1.4L (OAT conforme agli standard sui materiali FCA MS.90032) 5,5 quarti 5,2 litri
Motore a benzina 2.4L (OAT conforme agli standard sui materiali FCA MS.90032) 6,8 quarti 6,5 litri
Motore diesel 1.6L (OAT conforme agli standard sui materiali FCA MS.90032) 6,45 quarti6,1 litri
Motore diesel 2.0L (OAT conforme agli standard sui materiali FCA MS.90032) 6,8 quarti6,5 litri
* Compresi il riscaldatore e il serbatoio di espansione del liquido di raffreddamento riempiti al livello MAX.
2020_JEEP_MP_UG_EE.book Page 300
Page 303 of 380

301

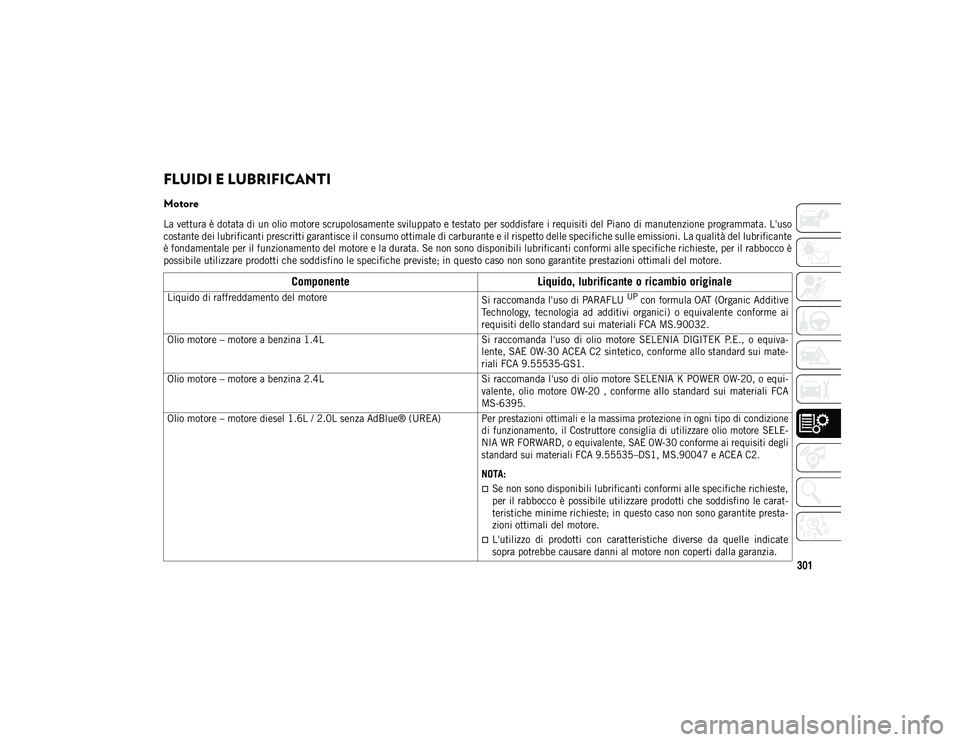

FLUIDI E LUBRIFICANTI
Motore
La vettura è dotata di un olio motore scrupolosamente sviluppato e testato per soddisfare i requisiti del Piano di manutenzione programmata. L'uso
costante dei lubrificanti prescritti garantisce il consumo ottimale di carburante e il rispetto delle specifiche sulle emissioni. La qualità del lubrificante
è fondamentale per il funzionamento del motore e la durata. Se non sono disponibili lubrificanti conformi alle specifiche richieste, per il rabbocco è
possibile utilizzare prodotti che soddisfino le specifiche previste; in questo caso non sono garantite prestazioni ottimali del motore.
ComponenteLiquido, lubrificante o ricambio originale
Liquido di raffreddamento del motore
Si raccomanda l'uso di PARAFLU UP con formula OAT (Organic Additive
Technology, tecnologia ad additivi organici) o equivalente conforme ai
requisiti dello standard sui materiali FCA MS.90032.
Olio motore – motore a benzina 1.4L Si raccomanda l'uso di olio motore SELENIA DIGITEK P.E., o equiva-
lente, SAE 0W-30 ACEA C2 sintetico, conforme allo standard sui mate-
riali FCA 9.55535-GS1.
Olio motore – motore a benzina 2.4L Si raccomanda l'uso di olio motore SELENIA K POWER 0W-20, o equi-
valente, olio motore 0W-20 , conforme allo standard sui materiali FCA
MS-6395.
Olio motore – motore diesel 1.6L / 2.0L senza AdBlue® (UREA)
Per prestazioni ottimali e la massima protezione in ogni tipo di condizione
di funzionamento, il Costruttore consiglia di utilizzare olio motore SELE-
NIA WR FORWARD, o equivalente, SAE 0W-30 conforme ai requisiti degli
standard sui materiali FCA 9.55535–DS1, MS.90047 e ACEA C2.
NOTA:
Se non sono disponibili lubrificanti conformi alle specifiche richieste,
per il rabbocco è possibile utilizzare prodotti che soddisfino le carat -
teristiche minime richieste; in questo caso non sono garantite presta -
zioni ottimali del motore.
L'utilizzo di prodotti con caratteristiche diverse da quelle indicate
sopra potrebbe causare danni al motore non coperti dalla garanzia.
2020_JEEP_MP_UG_EE.book Page 301
Page 304 of 380

DATI TECNICI
302

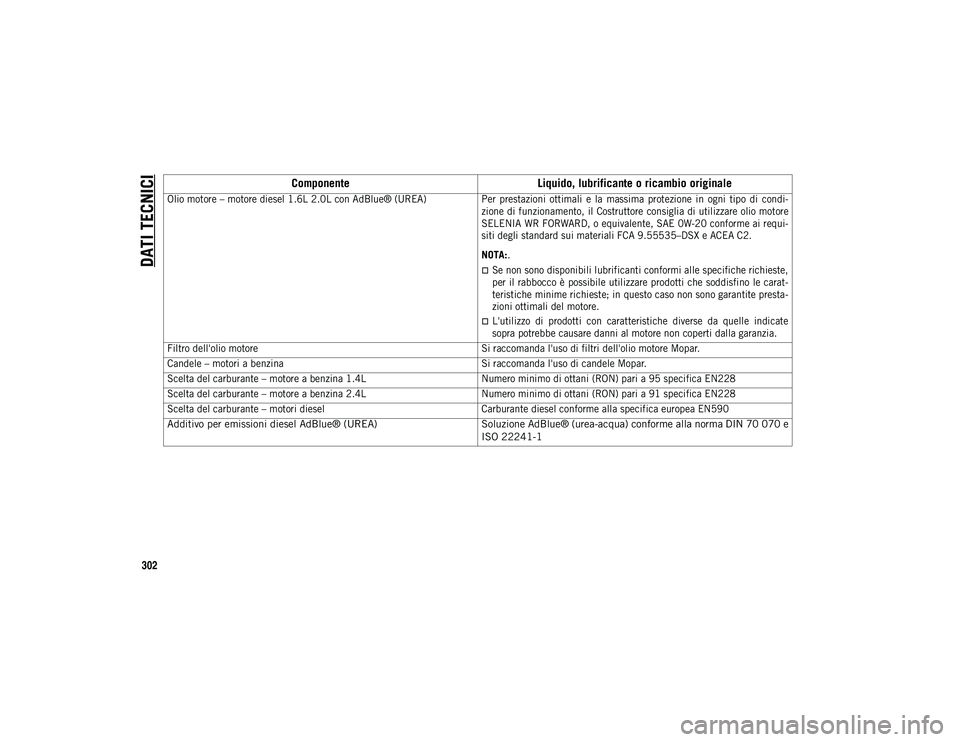

Olio motore – motore diesel 1.6L 2.0L con AdBlue® (UREA)Per prestazioni ottimali e la massima protezione in ogni tipo di condi-
zione di funzionamento, il Costruttore consiglia di utilizzare olio motore
SELENIA WR FORWARD, o equivalente, SAE 0W-20 conforme ai requi -
siti degli standard sui materiali FCA 9.55535–DSX e ACEA C2.
NOTA: .
Se non sono disponibili lubrificanti conformi alle specifiche richieste,
per il rabbocco è possibile utilizzare prodotti che soddisfino le carat -
teristiche minime richieste; in questo caso non sono garantite presta -
zioni ottimali del motore.
L'utilizzo di prodotti con caratteristiche diverse da quelle indicate
sopra potrebbe causare danni al motore non coperti dalla garanzia.
Filtro dell'olio motore Si raccomanda l'uso di filtri dell'olio motore Mopar.
Candele – motori a benzina Si raccomanda l'uso di candele Mopar.
Scelta del carburante – motore a benzina 1.4L Numero minimo di ottani (RON) pari a 95 specifica EN228
Scelta del carburante – motore a benzina 2.4L Numero minimo di ottani (RON) pari a 91 specifica EN228
Scelta del carburante – motori diesel Carburante diesel conforme alla specifica europea EN590
Additivo per emissioni diesel AdBlue® (UREA) Soluzione AdBlue® (urea-acqua) conforme alla norma DIN 70 070 e
ISO 22241-1
ComponenteLiquido, lubrificante o ricambio originale
2020_JEEP_MP_UG_EE.book Page 302
Page 305 of 380

303
(Segue)
(Segue)

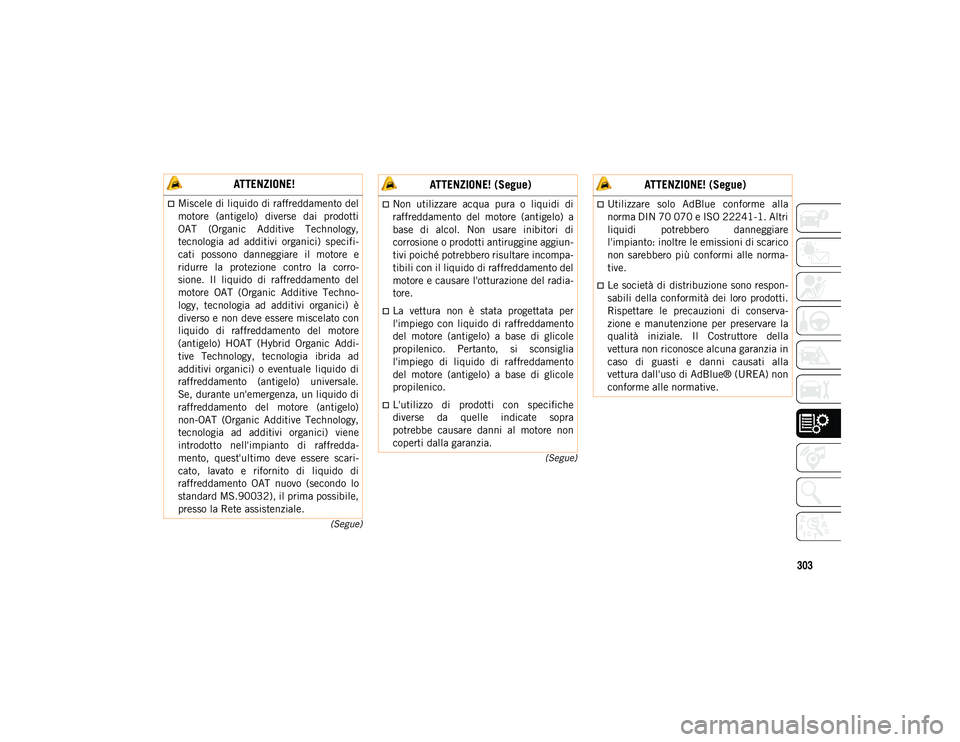

ATTENZIONE!
Miscele di liquido di raffreddamento del
motore (antigelo) diverse dai prodotti
OAT (Organic Additive Technology,
tecnologia ad additivi organici) specifi -
cati possono danneggiare il motore e
ridurre la protezione contro la corro-
sione. Il liquido di raffreddamento del
motore OAT (Organic Additive Techno-
logy, tecnologia ad additivi organici) è
diverso e non deve essere miscelato con
liquido di raffreddamento del motore
(antigelo) HOAT (Hybrid Organic Addi -
tive Technology, tecnologia ibrida ad
additivi organici) o eventuale liquido di
raffreddamento (antigelo) universale.
Se, durante un'emergenza, un liquido di
raffreddamento del motore (antigelo)
non-OAT (Organic Additive Technology,
tecnologia ad additivi organici) viene
introdotto nell'impianto di raffredda-
mento, quest'ultimo deve essere scari -
cato, lavato e rifornito di liquido di
raffreddamento OAT nuovo (secondo lo
standard MS.90032), il prima possibile,
presso la Rete assistenziale.Non utilizzare acqua pura o liquidi di
raffreddamento del motore (antigelo) a
base di alcol. Non usare inibitori di
corrosione o prodotti antiruggine aggiun -
tivi poiché potrebbero risultare incompa-
tibili con il liquido di raffreddamento del
motore e causare l'otturazione del radia-
tore.
La vettura non è stata progettata per
l'impiego con liquido di raffreddamento
del motore (antigelo) a base di glicole
propilenico. Pertanto, si sconsiglia
l'impiego di liquido di raffreddamento
del motore (antigelo) a base di glicole
propilenico.
L'utilizzo di prodotti con specifiche
diverse da quelle indicate sopra
potrebbe causare danni al motore non
coperti dalla garanzia.
ATTENZIONE! (Segue)
Utilizzare solo AdBlue conforme alla
norma DIN 70 070 e ISO 22241-1. Altri
liquidi potrebbero danneggiare
l'impianto: inoltre le emissioni di scarico
non sarebbero più conformi alle norma-
tive.
Le società di distribuzione sono respon -
sabili della conformità dei loro prodotti.
Rispettare le precauzioni di conserva-
zione e manutenzione per preservare la
qualità iniziale. Il Costruttore della
vettura non riconosce alcuna garanzia in
caso di guasti e danni causati alla
vettura dall'uso di AdBlue® (UREA) non
conforme alle normative.
ATTENZIONE! (Segue)
2020_JEEP_MP_UG_EE.book Page 303
Page 306 of 380

DATI TECNICI
304

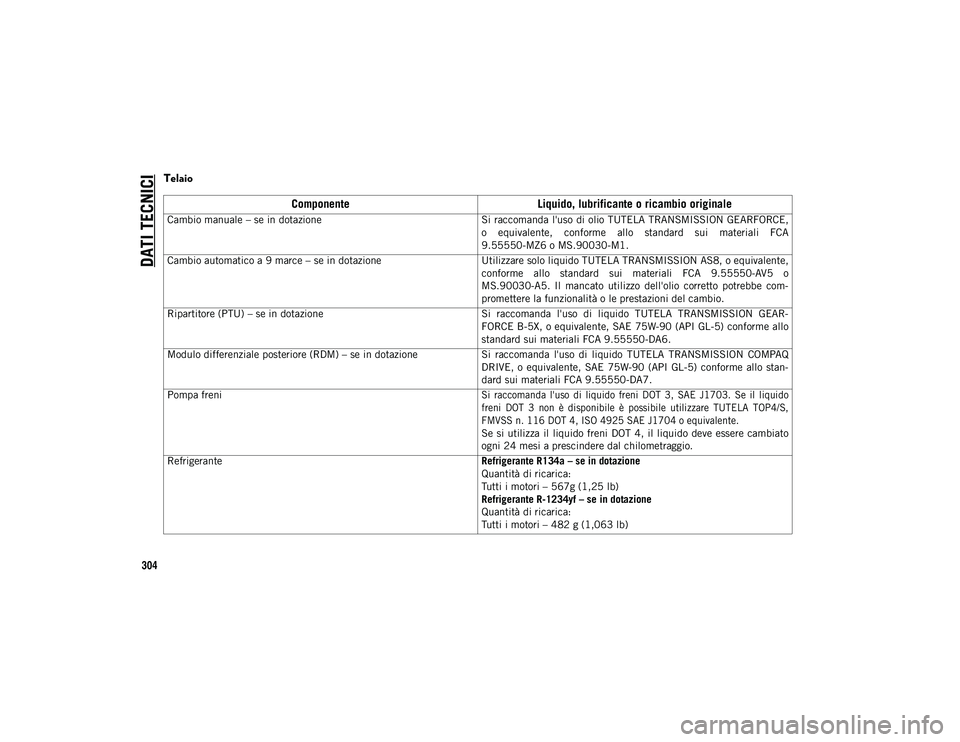

Telaio
ComponenteLiquido, lubrificante o ricambio originale
Cambio manuale – se in dotazione Si raccomanda l'uso di olio TUTELA TRANSMISSION GEARFORCE,
o equivalente, conforme allo standard sui materiali FCA
9.55550-MZ6 o MS.90030-M1.
Cambio automatico a 9 marce – se in dotazione Utilizzare solo liquido TUTELA TRANSMISSION AS8, o equivalente,
conforme allo standard sui materiali FCA 9.55550-AV5 o
MS.90030-A5. Il mancato utilizzo dell'olio corretto potrebbe com-
promettere la funzionalità o le prestazioni del cambio.
Ripartitore (PTU) – se in dotazione Si raccomanda l'uso di liquido TUTELA TRANSMISSION GEAR-
FORCE B-5X, o equivalente, SAE 75W-90 (API GL-5) conforme allo
standard sui materiali FCA 9.55550-DA6.
Modulo differenziale posteriore (RDM) – se in dotazione Si raccomanda l'uso di liquido TUTELA TRANSMISSION COMPAQ
DRIVE, o equivalente, SAE 75W-90 (API GL-5) conforme allo stan-
dard sui materiali FCA 9.55550-DA7.
Pompa freni
Si raccomanda l'uso di liquido freni DOT 3, SAE J1703. Se il liquido
freni DOT 3 non è disponibile è possibile utilizzare TUTELA TOP4/S,
FMVSS n. 116 DOT 4, ISO 4925 SAE J1704 o equivalente.
Se si utilizza il liquido freni DOT 4, il liquido deve essere cambiato
ogni 24 mesi a prescindere dal chilometraggio.
Refrigerante Refrigerante R134a – se in dotazione
Quantità di ricarica:
Tutti i motori – 567g (1,25 lb)
Refrigerante R-1234yf – se in dotazione
Quantità di ricarica:
Tutti i motori – 482 g (1,063 lb)
2020_JEEP_MP_UG_EE.book Page 304
Page 307 of 380

305

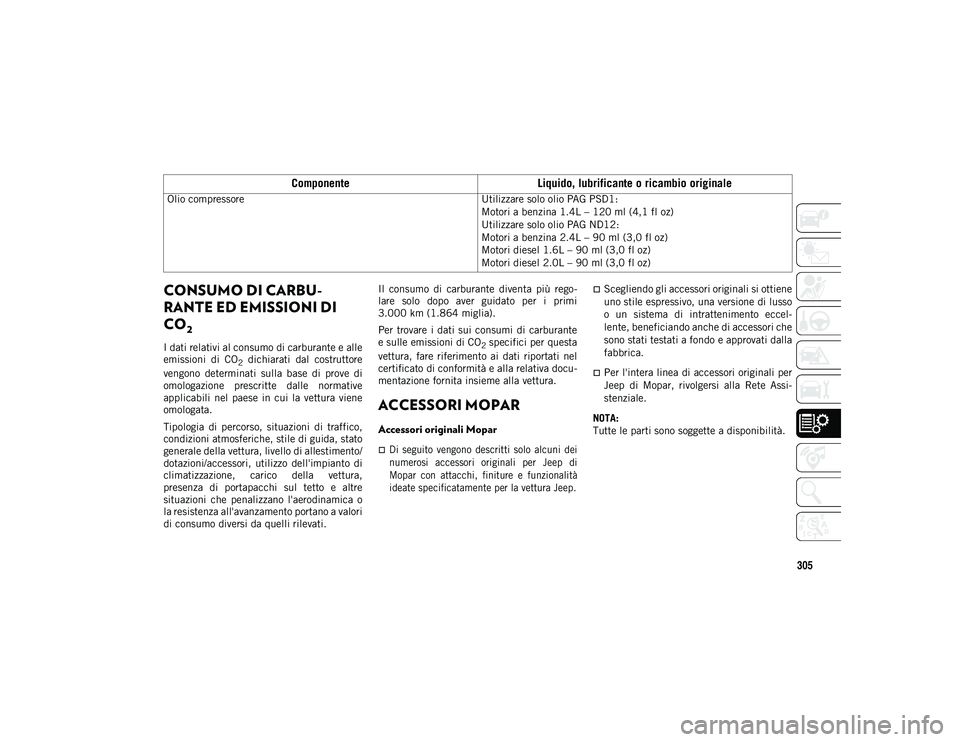

CONSUMO DI CARBU-
RANTE ED EMISSIONI DI
CO
2
I dati relativi al consumo di carburante e alle
emissioni di CO
2 dichiarati dal costruttore
vengono determinati sulla base di prove di
omologazione prescritte dalle normative
applicabili nel paese in cui la vettura viene
omologata.
Tipologia di percorso, situazioni di traffico,
condizioni atmosferiche, stile di guida, stato
generale della vettura, livello di allestimento/
dotazioni/accessori, utilizzo dell'impianto di
climatizzazione, carico della vettura,
presenza di portapacchi sul tetto e altre
situazioni che penalizzano l'aerodinamica o
la resistenza all'avanzamento portano a valori
di consumo diversi da quelli rilevati. Il consumo di carburante diventa più rego
-
lare solo dopo aver guidato per i primi
3.000 km (1.864 miglia).
Per trovare i dati sui consumi di carburante
e sulle emissioni di CO
2 specifici per questa
vettura, fare riferimento ai dati riportati nel
certificato di conformità e alla relativa docu -
mentazione fornita insieme alla vettura.
ACCESSORI MOPAR
Accessori originali Mopar
Di seguito vengono descritti solo alcuni dei
numerosi accessori originali per Jeep di
Mopar con attacchi, finiture e funzionalità
ideate specificatamente per la vettura Jeep.
Scegliendo gli accessori originali si ottiene
uno stile espressivo, una versione di lusso
o un sistema di intrattenimento eccel -
lente, beneficiando anche di accessori che
sono stati testati a fondo e approvati dalla
fabbrica.
Per l'intera linea di accessori originali per
Jeep di Mopar, rivolgersi alla Rete Assi -
stenziale.
NOTA:
Tutte le parti sono soggette a disponibilità.
Olio compressore
Utilizzare solo olio PAG PSD1:
Motori a benzina 1.4L – 120 ml (4,1 fl oz)
Utilizzare solo olio PAG ND12:
Motori a benzina 2.4L – 90 ml (3,0 fl oz)
Motori diesel 1.6L – 90 ml (3,0 fl oz)
Motori diesel 2.0L – 90 ml (3,0 fl oz)
ComponenteLiquido, lubrificante o ricambio originale
2020_JEEP_MP_UG_EE.book Page 305
Page 308 of 380

DATI TECNICI
306

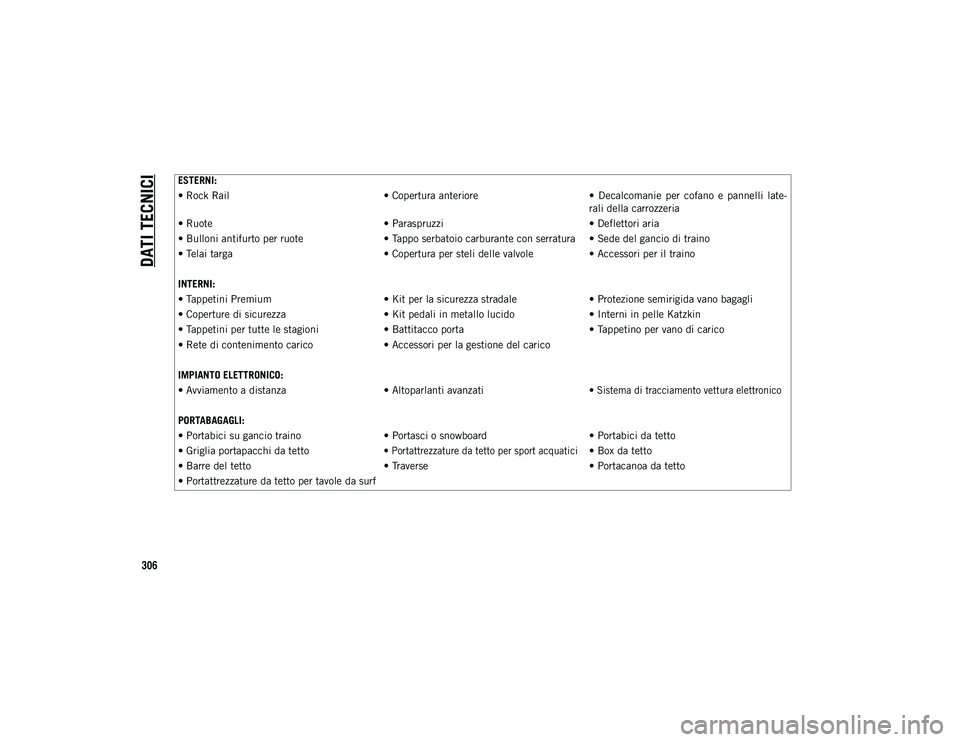

ESTERNI:
• Rock Rail• Copertura anteriore• Decalcomanie per cofano e pannelli late-
rali della carrozzeria
• Ruote • Paraspruzzi• Deflettori aria
• Bulloni antifurto per ruote • Tappo serbatoio carburante con serratura • Sede del gancio di traino
• Telai targa • Copertura per steli delle valvole• Accessori per il traino
INTERNI:
• Tappetini Premium • Kit per la sicurezza stradale• Protezione semirigida vano bagagli
• Coperture di sicurezza • Kit pedali in metallo lucido• Interni in pelle Katzkin
• Tappetini per tutte le stagioni • Battitacco porta• Tappetino per vano di carico
• Rete di contenimento carico • Accessori per la gestione del carico
IMPIANTO ELETTRONICO:
• Avviamento a distanza • Altoparlanti avanzati
• Sistema di tracciamento vettura elettronico
PORTABAGAGLI:
• Portabici su gancio traino • Portasci o snowboard• Portabici da tetto
• Griglia portapacchi da tetto
• Portattrezzature da tetto per sport acquatici
• Box da tetto
• Barre del tetto • Traverse• Portacanoa da tetto
• Portattrezzature da tetto per tavole da surf
2020_JEEP_MP_UG_EE.book Page 306
Page 309 of 380

307
(Segue)

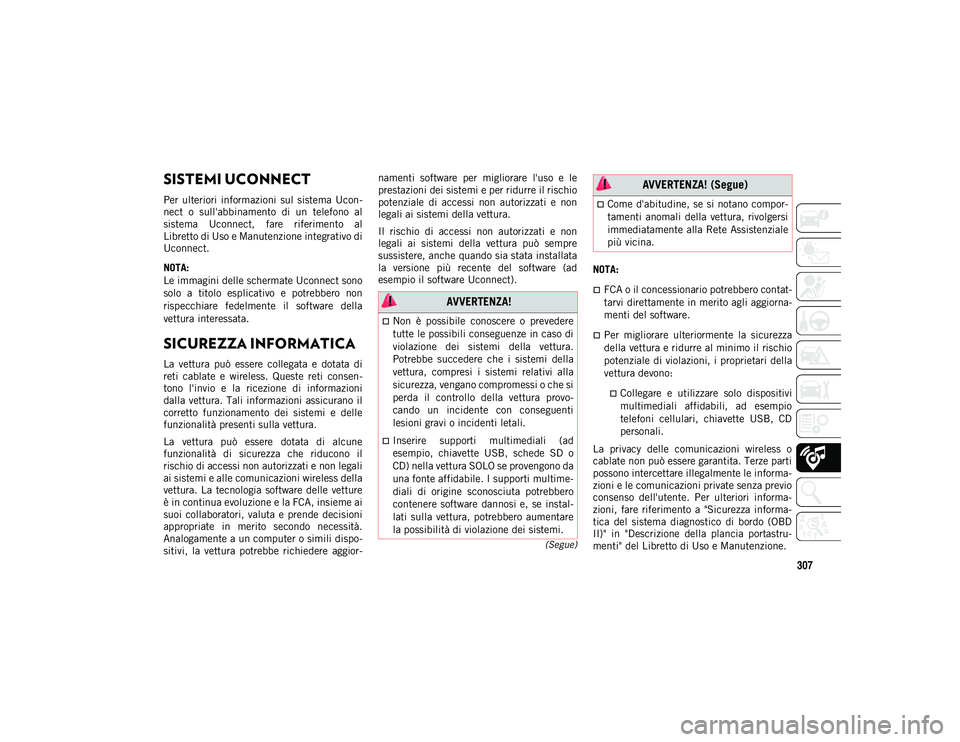

SISTEMI UCONNECT
Per ulteriori informazioni sul sistema Ucon-
nect o sull'abbinamento di un telefono al
sistema Uconnect, fare riferimento al
Libretto di Uso e Manutenzione integrativo di
Uconnect.
NOTA:
Le immagini delle schermate Uconnect sono
solo a titolo esplicativo e potrebbero non
rispecchiare fedelmente il software della
vettura interessata.
SICUREZZA INFORMATICA
La vettura può essere collegata e dotata di
reti cablate e wireless. Queste reti consen -
tono l'invio e la ricezione di informazioni
dalla vettura. Tali informazioni assicurano il
corretto funzionamento dei sistemi e delle
funzionalità presenti sulla vettura.
La vettura può essere dotata di alcune
funzionalità di sicurezza che riducono il
rischio di accessi non autorizzati e non legali
ai sistemi e alle comunicazioni wireless della
vettura. La tecnologia software delle vetture
è in continua evoluzione e la FCA, insieme ai
suoi collaboratori, valuta e prende decisioni
appropriate in merito secondo necessità.
Analogamente a un computer o simili dispo -
sitivi, la vettura potrebbe richiedere aggior -namenti software per migliorare l'uso e le
prestazioni dei sistemi e per ridurre il rischio
potenziale di accessi non autorizzati e non
legali ai sistemi della vettura.
Il rischio di accessi non autorizzati e non
legali ai sistemi della vettura può sempre
sussistere, anche quando sia stata installata
la versione più recente del software (ad
esempio il software Uconnect).
NOTA:
FCA o il concessionario potrebbero contat
-
tarvi direttamente in merito agli aggiorna-
menti del software.
Per migliorare ulteriormente la sicurezza
della vettura e ridurre al minimo il rischio
potenziale di violazioni, i proprietari della
vettura devono:
Collegare e utilizzare solo dispositivi multimediali affidabili, ad esempio
telefoni cellulari, chiavette USB, CD
personali.
La privacy delle comunicazioni wireless o
cablate non può essere garantita. Terze parti
possono intercettare illegalmente le informa -
zioni e le comunicazioni private senza previo
consenso dell'utente. Per ulteriori informa -
zioni, fare riferimento a "Sicurezza informa -
tica del sistema diagnostico di bordo (OBD
II)" in "Descrizione della plancia portastru -
menti" del Libretto di Uso e Manutenzione.
AVVERTENZA!
Non è possibile conoscere o prevedere
tutte le possibili conseguenze in caso di
violazione dei sistemi della vettura.
Potrebbe succedere che i sistemi della
vettura, compresi i sistemi relativi alla
sicurezza, vengano compromessi o che si
perda il controllo della vettura provo-
cando un incidente con conseguenti
lesioni gravi o incidenti letali.
Inserire supporti multimediali (ad
esempio, chiavette USB, schede SD o
CD) nella vettura SOLO se provengono da
una fonte affidabile. I supporti multime-
diali di origine sconosciuta potrebbero
contenere software dannosi e, se instal -
lati sulla vettura, potrebbero aumentare
la possibilità di violazione dei sistemi.
Come d'abitudine, se si notano compor -
tamenti anomali della vettura, rivolgersi
immediatamente alla Rete Assistenziale
più vicina.
AVVERTENZA! (Segue)
2020_JEEP_MP_UG_EE.book Page 307
Page 310 of 380

SUPPORTI MULTIMEDIALI
308

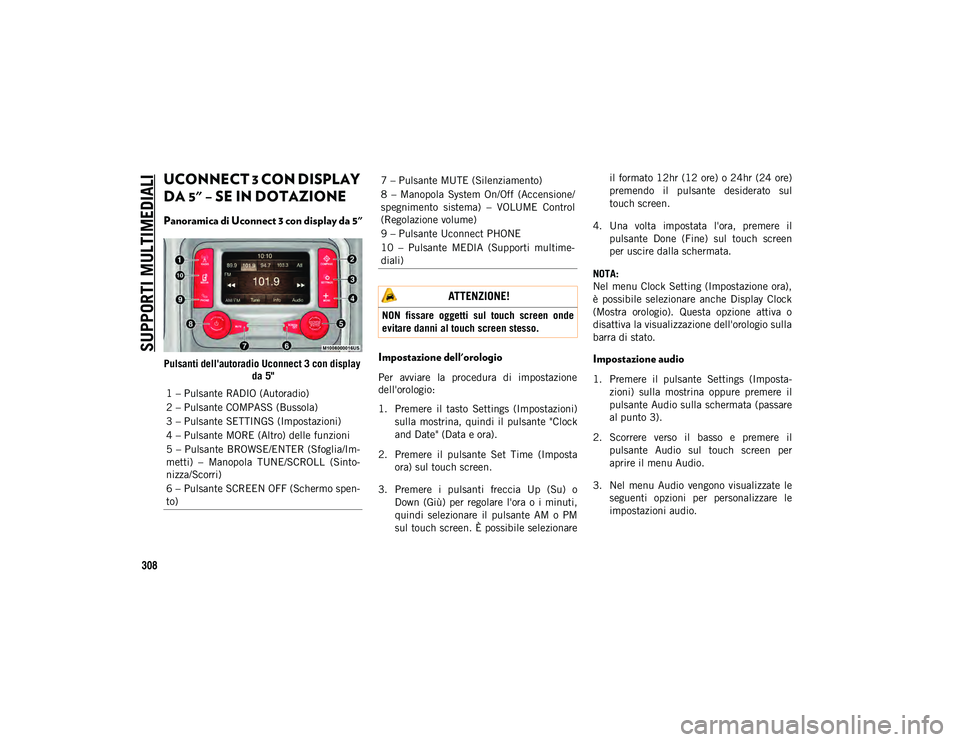

UCONNECT 3 CON DISPLAY
DA 5" – SE IN DOTAZIONE
Panoramica di Uconnect 3 con display da 5"
Pulsanti dell'autoradio Uconnect 3 con display da 5"Impostazione dell'orologio
Per avviare la procedura di impostazione
dell'orologio:
1. Premere il tasto Settings (Impostazioni)
sulla mostrina, quindi il pulsante "Clock
and Date" (Data e ora).
2. Premere il pulsante Set Time (Imposta ora) sul touch screen.
3. Premere i pulsanti freccia Up (Su) o Down (Giù) per regolare l'ora o i minuti,
quindi selezionare il pulsante AM o PM
sul touch screen. È possibile selezionare il formato 12hr (12 ore) o 24hr (24 ore)
premendo il pulsante desiderato sul
touch screen.
4. Una volta impostata l'ora, premere il pulsante Done (Fine) sul touch screen
per uscire dalla schermata.
NOTA:
Nel menu Clock Setting (Impostazione ora),
è possibile selezionare anche Display Clock
(Mostra orologio). Questa opzione attiva o
disattiva la visualizzazione dell'orologio sulla
barra di stato.
Impostazione audio
1. Premere il pulsante Settings (Imposta -
zioni) sulla mostrina oppure premere il
pulsante Audio sulla schermata (passare
al punto 3).
2. Scorrere verso il basso e premere il pulsante Audio sul touch screen per
aprire il menu Audio.
3. Nel menu Audio vengono visualizzate le seguenti opzioni per personalizzare le
impostazioni audio.
1 – Pulsante RADIO (Autoradio)
2 – Pulsante COMPASS (Bussola)
3 – Pulsante SETTINGS (Impostazioni)
4 – Pulsante MORE (Altro) delle funzioni
5 – Pulsante BROWSE/ENTER (Sfoglia/Im
-
metti) – Manopola TUNE/SCROLL (Sinto -
nizza/Scorri)
6 – Pulsante SCREEN OFF (Schermo spen -
to)
7 – Pulsante MUTE (Silenziamento)
8 – Manopola System On/Off (Accensione/
spegnimento sistema) – VOLUME Control
(Regolazione volume)
9 – Pulsante Uconnect PHONE
10 – Pulsante MEDIA (Supporti multime -
diali)
ATTENZIONE!
NON fissare oggetti sul touch screen onde
evitare danni al touch screen stesso.
2020_JEEP_MP_UG_EE.book Page 308
