ATTENZIONE!
(Continuazione)
Quando il sistema di protezione per bam-
bini non viene utilizzato, fissarlo con la
cintura di sicurezza o con gli ancoraggi
ISOFIX oppure rimuoverlo dalla vettura.
Non lasciarlo svincolato all’interno dell’abi-
tacolo. In tal modo si evita che in caso di
brusca frenata o di incidente possa provo-
care lesioni agli occupanti. Idoneità dei sedili lato passeggero per
l’uso dei sistemi di protezione per bambini
universali
In base alla Direttiva europea 2000/3/CE, l’ido-
neità di ciascuna posizione del sedile lato
passeggero per il montaggio di un sistema di
protezione per bambini universale è riportato
nella tabella seguente:
Categorie di peso
Sedile (o altra posizione)
Passeggero anteriore Posteriore
esterno Posteriore
centrale Esterno
intermedio Centrale
intermedio
Categoria 0 - fino a 10 kg XU UN/P N/P
Categoria 0+ - fino a 13 kg XU UN/P N/P
Categoria 1 - da 9 a 18 kg XU UN/P N/P
Categoria II e III - da 15 a 36 kg XU UN/P N/P
Legenda delle abbreviazioni utilizzate nella tabella
U = Posizione adatta per sistemi di protezione
di categoria "universale"approvati per questa
categoria di peso X = Posizione non idonea per bambini apparte-
nenti a questa categoria di peso
57

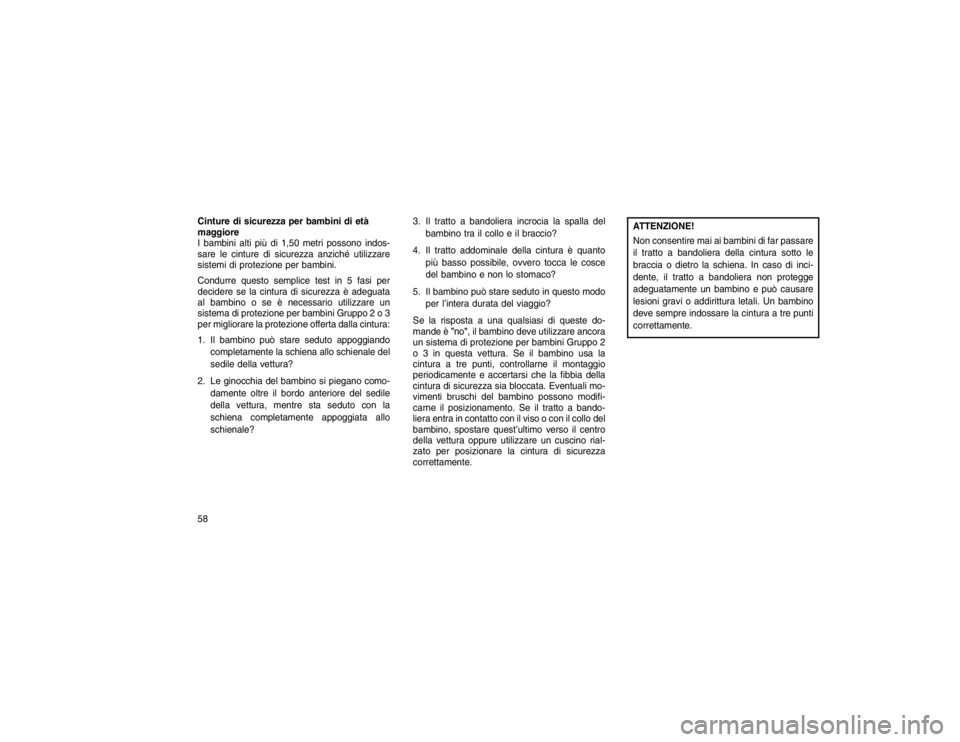

Cinture di sicurezza per bambini di età
maggiore
I bambini alti più di 1,50 metri possono indos-
sare le cinture di sicurezza anziché utilizzare
sistemi di protezione per bambini.
Condurre questo semplice test in 5 fasi per
decidere se la cintura di sicurezza è adeguata
al bambino o se è necessario utilizzare un
sistema di protezione per bambini Gruppo 2 o 3
per migliorare la protezione offerta dalla cintura:
1. Il bambino può stare seduto appoggiandocompletamente la schiena allo schienale del
sedile della vettura?
2. Le ginocchia del bambino si piegano como- damente oltre il bordo anteriore del sedile
della vettura, mentre sta seduto con la
schiena completamente appoggiata allo
schienale? 3. Il tratto a bandoliera incrocia la spalla del
bambino tra il collo e il braccio?
4. Il tratto addominale della cintura è quanto più basso possibile, ovvero tocca le cosce
del bambino e non lo stomaco?
5. Il bambino può stare seduto in questo modo per l’intera durata del viaggio?
Se la risposta a una qualsiasi di queste do-
mande è "no", il bambino deve utilizzare ancora
un sistema di protezione per bambini Gruppo 2
o 3 in questa vettura. Se il bambino usa la
cintura a tre punti, controllarne il montaggio
periodicamente e accertarsi che la fibbia della
cintura di sicurezza sia bloccata. Eventuali mo-
vimenti bruschi del bambino possono modifi-
carne il posizionamento. Se il tratto a bando-
liera entra in contatto con il viso o con il collo del
bambino, spostare quest’ultimo verso il centro
della vettura oppure utilizzare un cuscino rial-
zato per posizionare la cintura di sicurezza
correttamente.
ATTENZIONE!
Non consentire mai ai bambini di far passare
il tratto a bandoliera della cintura sotto le
braccia o dietro la schiena. In caso di inci-
dente, il tratto a bandoliera non protegge
adeguatamente un bambino e può causare
lesioni gravi o addirittura letali. Un bambino
deve sempre indossare la cintura a tre punti
correttamente.
58

Sistema di protezione ISOFIX
La vettura è dotata di un sistema di ancoraggio
per la protezione dei bambini denominato ISO-
FIX. Questo sistema consente il montaggio dei
seggiolini ISOFIX senza l’uso delle cinture di
sicurezza della vettura. Il sistema ISOFIX è
dotato di due ancoraggi inferiori situati sul retro
del cuscino del sedile, nel punto di incontro con
lo schienale, e un ancoraggio superiore dietro il
sedile.Un esempio di sistema di protezione per bam-
bini ISOFIX universale per fascia di peso 1 è
illustrato nella fig. 9-18 kg. I sistemi di prote-
zione per bambini ISOFIX sono disponibili an-
che in altre fasce di peso.
Posizione degli ancoraggi ISOFIX
Gli ancoraggi inferiori sono costituiti da barre
rotonde ubicate sul lato posteriore del cuscino
del sedile nel punto di incontro con lo schienale,
sotto i simboli di ancoraggio sullo schienale.
Sono facilmente individuabili al momento del
montaggio del sistema di protezione quando ci
si inclina sul sedile posteriore. Sono facilmente
rilevabili al tatto facendo scorrere il dito lungo lo
spazio vuoto tra le superfici dello schienale e
del cuscino del sedile.
Posizionamento degli ancoraggi
Sono presenti ancoraggi per cinghie di stabiliz-
zazione sul retro di ciascun sedile posteriore.
Per accedervi, allontanare il pianale di mo-
quette dallo schienale del sedile per esporre gli
ancoraggi superiori.
I sistemi di protezione per bambini ISOFIX sono
dotati di una barra rigida su ciascun lato.
Ognuna dispone di un elemento di collega-
mento all’ancoraggio inferiore e di un meccani-
smo di fissaggio all’ancoraggio. Anche i sistemi
Ancoraggi ISOFIX
59

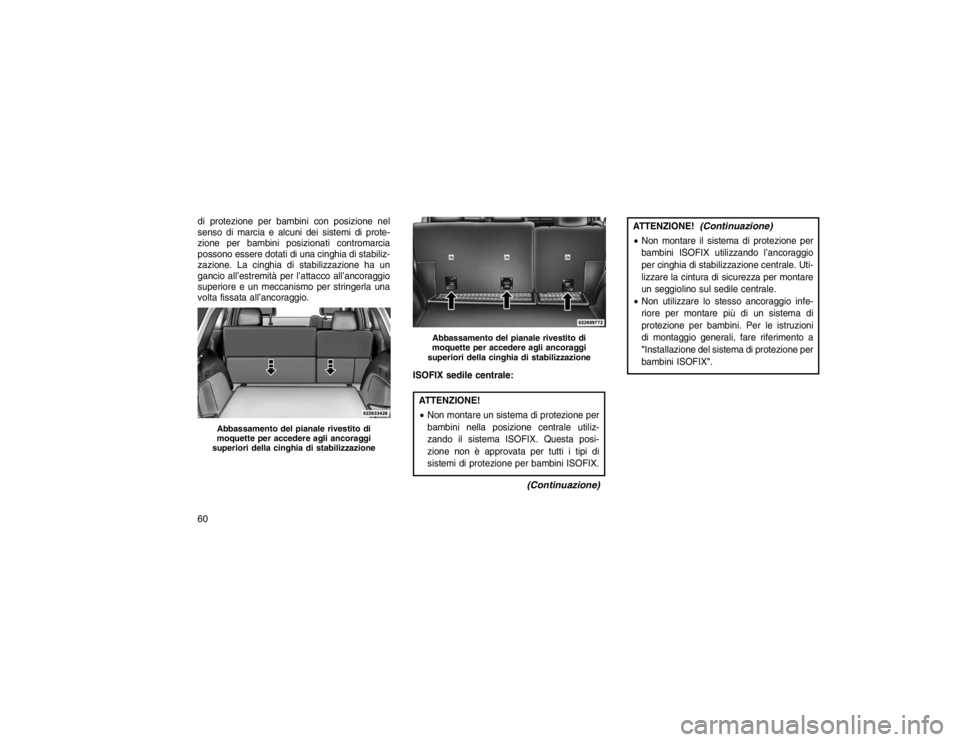

di protezione per bambini con posizione nel
senso di marcia e alcuni dei sistemi di prote-
zione per bambini posizionati contromarcia
possono essere dotati di una cinghia di stabiliz-
zazione. La cinghia di stabilizzazione ha un
gancio all’estremità per l’attacco all’ancoraggio
superiore e un meccanismo per stringerla una
volta fissata all’ancoraggio.ISOFIX sedile centrale:
ATTENZIONE!
Non montare un sistema di protezione per
bambini nella posizione centrale utiliz-
zando il sistema ISOFIX. Questa posi-
zione non è approvata per tutti i tipi di
sistemi di protezione per bambini ISOFIX.
(Continuazione)
ATTENZIONE!
(Continuazione)
Non montare il sistema di protezione per
bambini ISOFIX utilizzando l’ancoraggio
per cinghia di stabilizzazione centrale. Uti-
lizzare la cintura di sicurezza per montare
un seggiolino sul sedile centrale.
 Non utilizzare lo stesso ancoraggio infe-
riore per montare più di un sistema di
protezione per bambini. Per le istruzioni
di montaggio generali, fare riferimento a
"Installazione del sistema di protezione per
bambini ISOFIX".
Abbassamento del pianale rivestito di
moquette per accedere agli ancoraggi
superiori della cinghia di stabilizzazione
Abbassamento del pianale rivestito di
moquette per accedere agli ancoraggi
superiori della cinghia di stabilizzazione
60

Cinghia di stabilizzazione bracciolo
centrale
Per sistemi di protezione per bambini in posi-
zione contromarcia fissati al sedile centrale con
le cinture di sicurezza della vettura, è disponi-
bile una cinghia di stabilizzazione che fissa il
bracciolo in posizione sollevata.
1. Per accedere alla cinghia di stabilizzazionedel bracciolo del sedile centrale, abbassare
innanzitutto il bracciolo. La cinghia di rite-
nuta si trova dietro il bracciolo agganciata al
rivestimento in plastica dietro il sedile.
2. Tirare verso il basso la cinghia di stabilizza-zione per sganciarla dal rivestimento in pla-
stica dietro il sedile. 3. Sollevare il bracciolo e agganciare l’attacco
alla cinghia di stabilizzazione situata sulla
parte anteriore del bracciolo.
Cinghia di stabilizzazione del bracciolo del sedile centrale
Cinghia di ritenuta del bracciolo del sedilecentrale agganciata
61

Idoneità dei sedili lato passeggero per
l’uso dei sistemi di protezione per bambini
ISOFIX
La tabella riportata di seguito illustra le diverse
possibilità di installazione per i sistemi di prote-
zione per bambini ISOFIX sui sedili dotati di
ancoraggi ISOFIX in conformità con la norma
europea ECE 16.
Tabella posizioni ISOFIX vettura
Categorie di peso Categoria
dimensioni DispositivoPasseggero
anteriore Posteriore
esterno dx/sx Posteriore
centrale Esterno
intermedio Centrale
intermedio Altre
posizioni
Culla
portatile F ISO/L1 X X
XN/P N/P N/P
G ISO/L2 XXXN/P N/P N/P
(1) XN/P XN/P N/P N/P
0 - fino a 10 kg E
ISO/R1 X1UF/1UF XN/P N/P N/P
(1) XN/P XN/P N/P N/P
0+ - fino a 13 kg E
ISO/R1 X1UF/1UF XN/P N/P N/P
D ISO/R2 X1UF/1UF XN/P N/P N/P
C ISO/R3 X1UF/1UF XN/P N/P N/P
(1) X XXN/P N/P N/P
62

Tabella posizioni ISOFIX vettura
Categorie di peso Categoria
dimensioni DispositivoPasseggero
anteriore Posteriore
esterno dx/sx Posteriore
centrale Esterno
intermedio Centrale
intermedio Altre
posizioni
I - da 9 a 18 kg D ISO/R2 X 1UF/1UF X
N/PN/P N/P
C ISO/R3 X1UF/1UF XN/P N/P N/P
B ISO/F2 X1UF/1UF XN/P N/P N/P
B1 ISO/F2X X1UF/1UF XN/P N/P N/P
A ISO/F3 X1UF/1UF XN/P N/P N/P
(1) XN/P XN/P N/P N/P
II - da 15 a 25 kg (1)
XN/P XN/P N/P N/P
III - da 22 a 36 kg (1)
XN/P XN/P N/P N/P
Legenda delle abbreviazioni utilizzate nella
tabella
(1) = Per i sistemi di protezione bambini (CRS)
che non riportano l’identificazione classe di-
mensionale ISO/XX (A - G) per la categoria di
peso applicabile, il Costruttore della vettura è
tenuto a indicare il sistema di protezione per
bambini ISOFIX specifico per la vettura pre-
scritto per ciascuna posizione.
IUF = Per sistemi di protezione per bambini
ISOFIX con montaggio nel senso di marcia, "uni-
versali" omologati per questa categoria di peso.X = Posizione ISOFIX non adatta ai sistemi di
protezione per bambini ISOFIX per questa ca-
tegoria di peso e/o di dimensioni. *IUF = Con il sedile in posizione di metà corsa,
lo schienale deve essere regolato in modo che
non tocchi il seggiolino.
**IUF = La culla portatile F & G può essere
montata solo con la capote aperta.
63

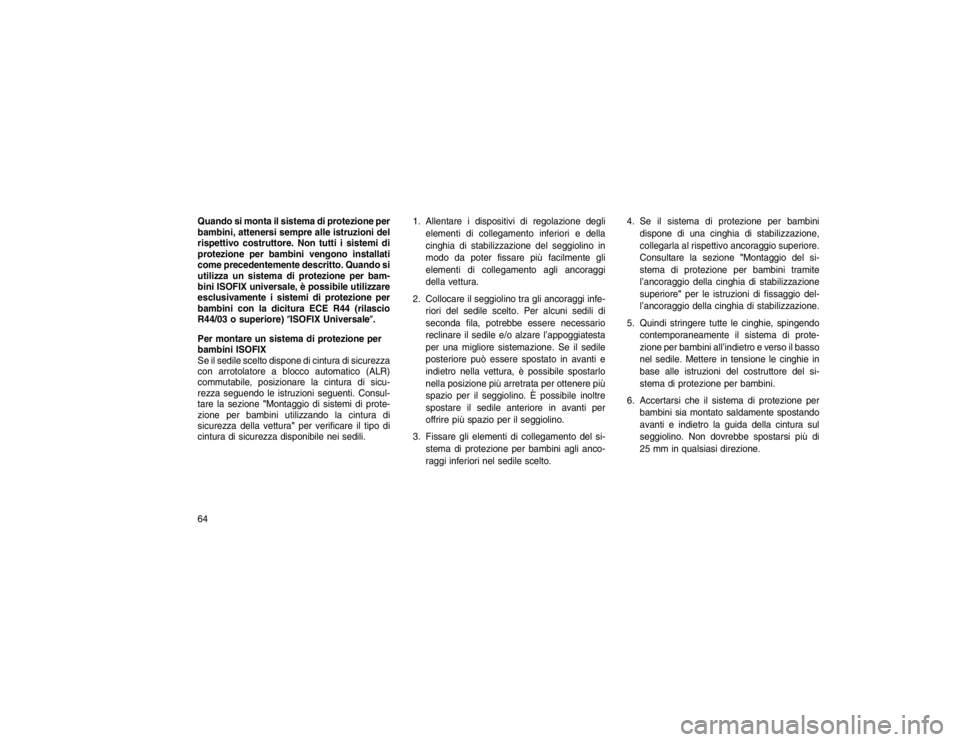

Quando si monta il sistema di protezione per
bambini, attenersi sempre alle istruzioni del
rispettivo costruttore. Non tutti i sistemi di
protezione per bambini vengono installati
come precedentemente descritto. Quando si
utilizza un sistema di protezione per bam-
bini ISOFIX universale, è possibile utilizzare
esclusivamente i sistemi di protezione per
bambini con la dicitura ECE R44 (rilascio
R44/03 o superiore)ISOFIX Universale.
Per montare un sistema di protezione per
bambini ISOFIX
Se il sedile scelto dispone di cintura di sicurezza
con arrotolatore a blocco automatico (ALR)
commutabile, posizionare la cintura di sicu-
rezza seguendo le istruzioni seguenti. Consul-
tare la sezione "Montaggio di sistemi di prote-
zione per bambini utilizzando la cintura di
sicurezza della vettura" per verificare il tipo di
cintura di sicurezza disponibile nei sedili. 1. Allentare i dispositivi di regolazione degli
elementi di collegamento inferiori e della
cinghia di stabilizzazione del seggiolino in
modo da poter fissare più facilmente gli
elementi di collegamento agli ancoraggi
della vettura.
2. Collocare il seggiolino tra gli ancoraggi infe- riori del sedile scelto. Per alcuni sedili di
seconda fila, potrebbe essere necessario
reclinare il sedile e/o alzare l’appoggiatesta
per una migliore sistemazione. Se il sedile
posteriore può essere spostato in avanti e
indietro nella vettura, è possibile spostarlo
nella posizione più arretrata per ottenere più
spazio per il seggiolino. È possibile inoltre
spostare il sedile anteriore in avanti per
offrire più spazio per il seggiolino.
3. Fissare gli elementi di collegamento del si- stema di protezione per bambini agli anco-
raggi inferiori nel sedile scelto. 4. Se il sistema di protezione per bambini
dispone di una cinghia di stabilizzazione,
collegarla al rispettivo ancoraggio superiore.
Consultare la sezione "Montaggio del si-
stema di protezione per bambini tramite
l’ancoraggio della cinghia di stabilizzazione
superiore" per le istruzioni di fissaggio del-
l’ancoraggio della cinghia di stabilizzazione.
5. Quindi stringere tutte le cinghie, spingendo contemporaneamente il sistema di prote-
zione per bambini all’indietro e verso il basso
nel sedile. Mettere in tensione le cinghie in
base alle istruzioni del costruttore del si-
stema di protezione per bambini.
6. Accertarsi che il sistema di protezione per bambini sia montato saldamente spostando
avanti e indietro la guida della cintura sul
seggiolino. Non dovrebbe spostarsi più di
25 mm in qualsiasi direzione.
64

ATTENZIONE!
Un fissaggio non corretto agli ancoraggi
ISOFIX può rendere inefficace il sistema di
protezione per bambini. Il bambino po-
trebbe subire lesioni anche letali. Per l’in-
stallazione di un sistema di protezione per
neonato o per bambino attenersi scrupolo-
samente alle istruzioni del produttore.
 Gli ancoraggi per il sistema di protezione
per bambini sono progettati per sopportare
esclusivamente i carichi imposti da sistemi
di protezione per bambini montati corretta-
mente. In nessun caso devono essere
usati come cinture di sicurezza per adulti o
come elementi di fissaggio per eventuali
altri carichi o apparecchiature alla vettura.
 Montare il sistema di protezione per bam-
bini quando la vettura è ferma. Il sistema di
protezione per bambini ISOFIX è fissato
correttamente alle staffe quando si avverte
lo scatto. Montaggio del sistema di protezione per
bambini tramite ancoraggio superiore per
cinghia di stabilizzazione
1. Guardare dietro al sedile dove si intende
montare il sistema di protezione per bam-
bini, per trovare l’ancoraggio della cinghia di
stabilizzazione. Potrebbe essere necessario
spostare il sedile in avanti per raggiungere
più agevolmente l’ancoraggio della cinghia
di stabilizzazione. Se non è presente alcun
ancoraggio della cinghia di stabilizzazione
superiore per quella posizione del sedile,
spostare il sistema di protezione per bambini
in un’altra posizione nella vettura, se dispo-
nibile.
2. Per accedere agli ancoraggi per cinghie di stabilizzazione superiori dietro il sedile po-
steriore, abbassare il pannello rivestito di
moquette dallo schienale del sedile per
esporre gli ancoraggi.
Abbassamento del pianale rivestito di
moquette per accedere agli ancoraggi
superiori della cinghia di stabilizzazioneAncoraggio per cinghie di stabilizzazione superiori (ubicato sullo schienale)
65

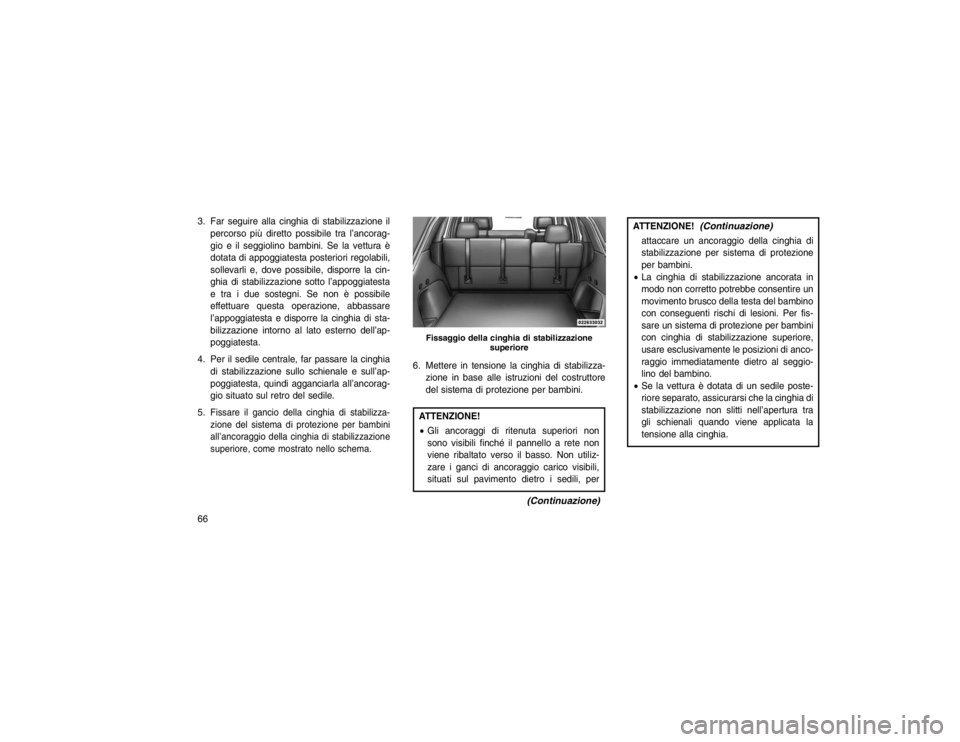

3. Far seguire alla cinghia di stabilizzazione ilpercorso più diretto possibile tra l’ancorag-
gio e il seggiolino bambini. Se la vettura è
dotata di appoggiatesta posteriori regolabili,
sollevarli e, dove possibile, disporre la cin-
ghia di stabilizzazione sotto l’appoggiatesta
e tra i due sostegni. Se non è possibile
effettuare questa operazione, abbassare
l’appoggiatesta e disporre la cinghia di sta-
bilizzazione intorno al lato esterno dell’ap-
poggiatesta.
4. Per il sedile centrale, far passare la cinghia di stabilizzazione sullo schienale e sull’ap-
poggiatesta, quindi agganciarla all’ancorag-
gio situato sul retro del sedile.
5.
Fissare il gancio della cinghia di stabilizza-
zione del sistema di protezione per bambini
all’ancoraggio della cinghia di stabilizzazione
superiore, come mostrato nello schema.
6. Mettere in tensione la cinghia di stabilizza- zione in base alle istruzioni del costruttore
del sistema di protezione per bambini.ATTENZIONE!
Gli ancoraggi di ritenuta superiori non
sono visibili finché il pannello a rete non
viene ribaltato verso il basso. Non utiliz-
zare i ganci di ancoraggio carico visibili,
situati sul pavimento dietro i sedili, per
(Continuazione)
ATTENZIONE!
(Continuazione)
attaccare un ancoraggio della cinghia di
stabilizzazione per sistema di protezione
per bambini.
 La cinghia di stabilizzazione ancorata in
modo non corretto potrebbe consentire un
movimento brusco della testa del bambino
con conseguenti rischi di lesioni. Per fis-
sare un sistema di protezione per bambini
con cinghia di stabilizzazione superiore,
usare esclusivamente le posizioni di anco-
raggio immediatamente dietro al seggio-
lino del bambino.
 Se la vettura è dotata di un sedile poste-
riore separato, assicurarsi che la cinghia di
stabilizzazione non slitti nell’apertura tra
gli schienali quando viene applicata la
tensione alla cinghia.
Fissaggio della cinghia di stabilizzazione superiore
66
