JEEP RENEGADE 2018 Instructieboek (in Dutch)

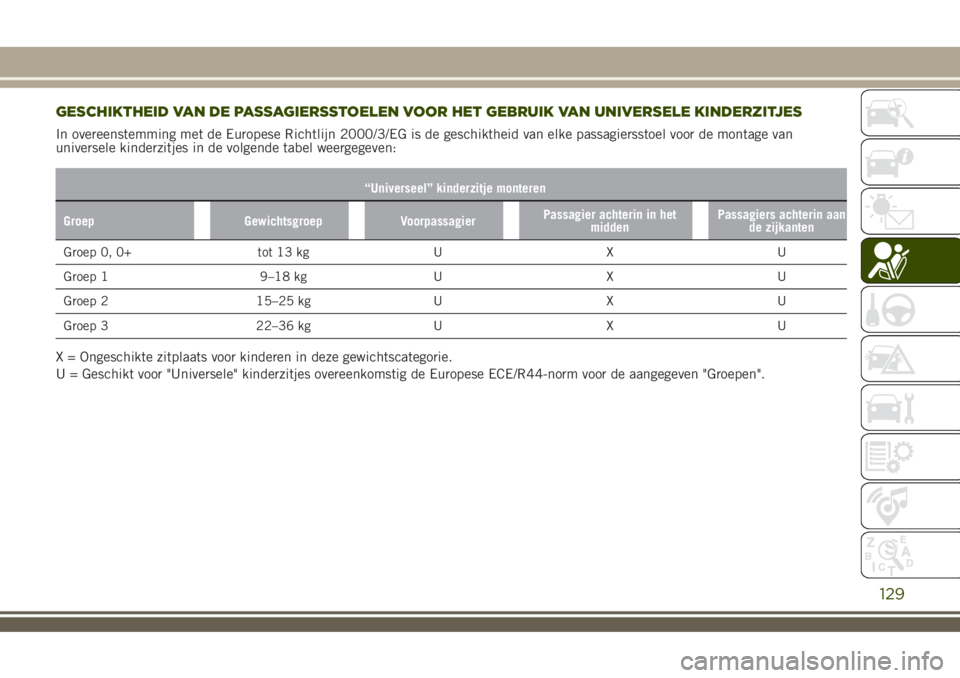

GESCHIKTHEID VAN DE PASSAGIERSSTOELEN VOOR HET GEBRUIK VAN UNIVERSELE KINDERZITJES
In overeenstemming met de Europese Richtlijn 2000/3/EG is de geschiktheid van elke passagiersstoel voor de montage van
universele kinderzitjes in de volgende tabel weergegeven:
“Universeel” kinderzitje monteren
Groep Gewichtsgroep VoorpassagierPassagier achterin in het
middenPassagiers achterin aan
de zijkanten
Groep 0, 0+ tot 13 kg U X U
Groep 1 9–18 kg U X U
Groep 2 15–25 kg U X U
Groep 3 22–36 kg U X U
X = Ongeschikte zitplaats voor kinderen in deze gewichtscategorie.
U = Geschikt voor "Universele" kinderzitjes overeenkomstig de Europese ECE/R44-norm voor de aangegeven "Groepen".
129

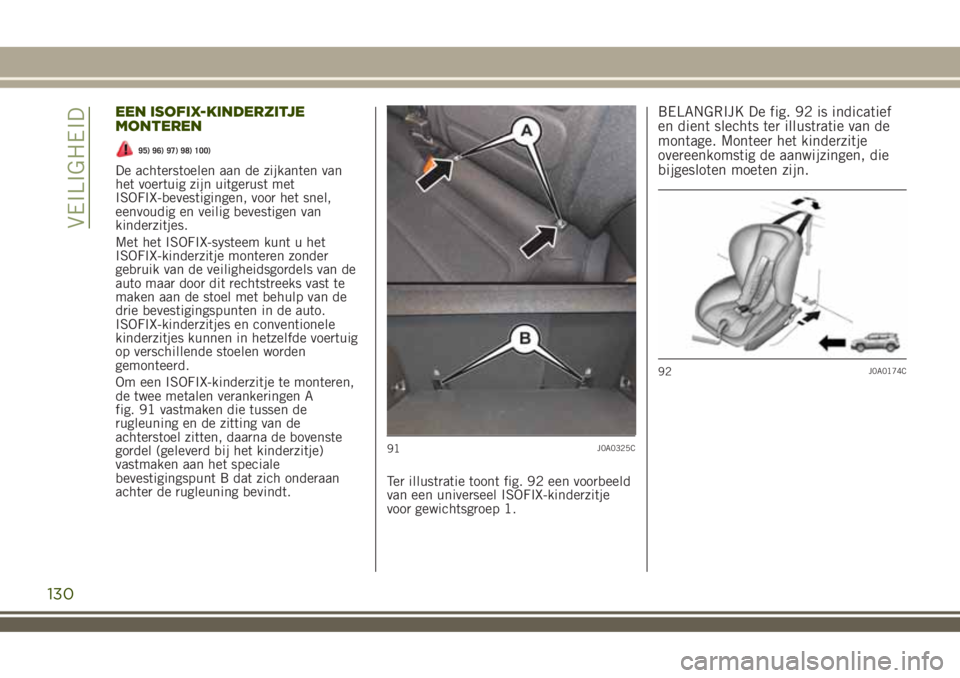

EEN ISOFIX-KINDERZITJE
MONTEREN
95) 96) 97) 98) 100)
De achterstoelen aan de zijkanten van
het voertuig zijn uitgerust met
ISOFIX-bevestigingen, voor het snel,
eenvoudig en veilig bevestigen van
kinderzitjes.
Met het ISOFIX-systeem kunt u het
ISOFIX-kinderzitje monteren zonder
gebruik van de veiligheidsgordels van de
auto maar door dit rechtstreeks vast te
maken aan de stoel met behulp van de
drie bevestigingspunten in de auto.
ISOFIX-kinderzitjes en conventionele
kinderzitjes kunnen in hetzelfde voertuig
op verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te monteren,
de twee metalen verankeringen A
fig. 91 vastmaken die tussen de
rugleuning en de zitting van de
achterstoel zitten, daarna de bovenste
gordel (geleverd bij het kinderzitje)
vastmaken aan het speciale
bevestigingspunt B dat zich onderaan
achter de rugleuning bevindt.Ter illustratie toont fig. 92 een voorbeeld
van een universeel ISOFIX-kinderzitje
voor gewichtsgroep 1.
BELANGRIJK De fig. 92 is indicatief
en dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
91J0A0325C
92J0A0174C
130
VEILIGHEID

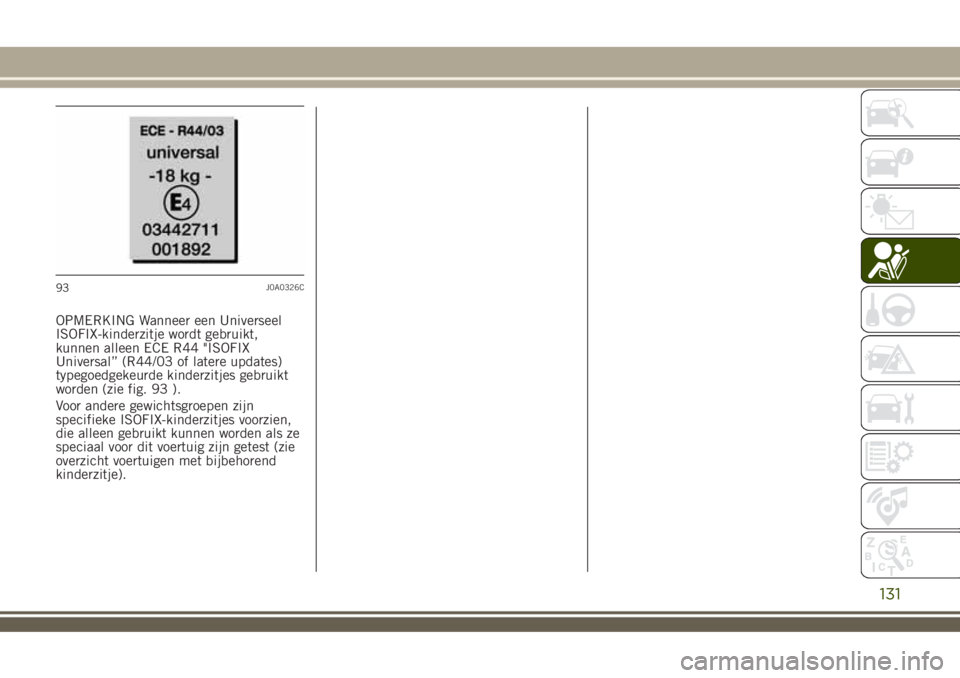

OPMERKING Wanneer een Universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden (zie fig. 93 ).
Voor andere gewichtsgroepen zijn
specifieke ISOFIX-kinderzitjes voorzien,
die alleen gebruikt kunnen worden als ze
speciaal voor dit voertuig zijn getest (zie
overzicht voertuigen met bijbehorend
kinderzitje).
93J0A0326C
131

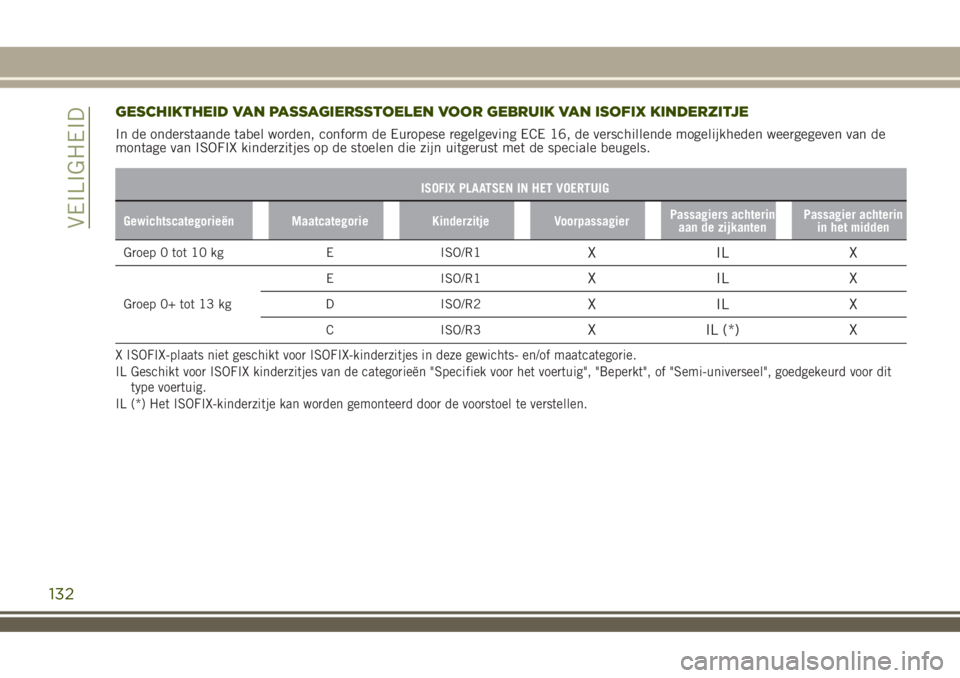

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN ISOFIX KINDERZITJE
In de onderstaande tabel worden, conform de Europese regelgeving ECE 16, de verschillende mogelijkheden weergegeven van de
montage van ISOFIX kinderzitjes op de stoelen die zijn uitgerust met de speciale beugels.
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Kinderzitje VoorpassagierPassagiers achterin
aan de zijkantenPassagier achterin
in het midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ tot 13 kgE ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit
type voertuig.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
132
VEILIGHEID

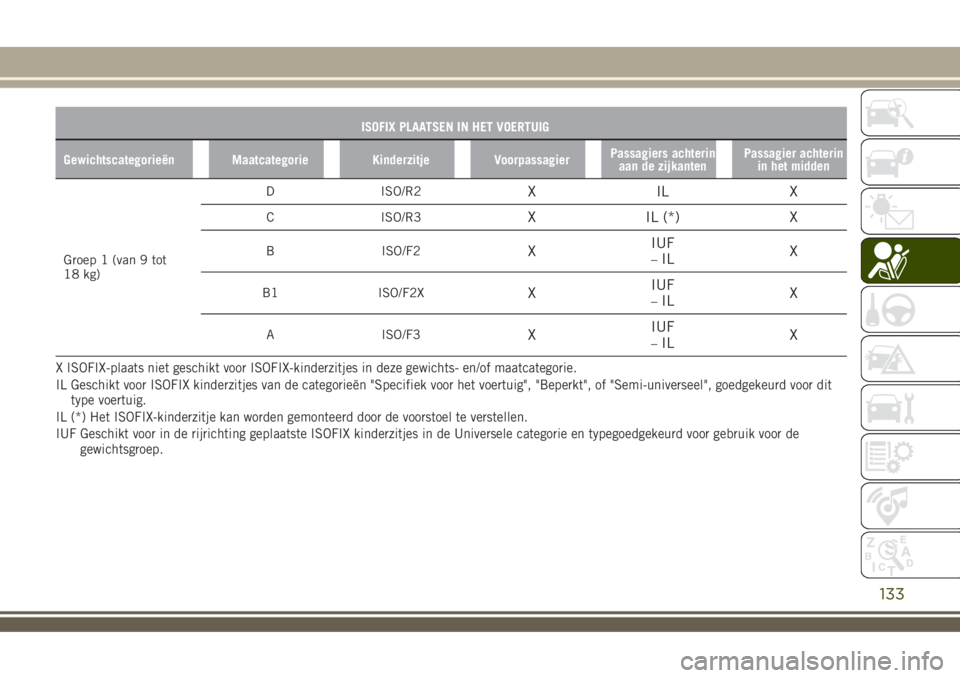

ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Kinderzitje VoorpassagierPassagiers achterin
aan de zijkantenPassagier achterin
in het midden
Groep 1 (van 9 tot
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF–ILX
B1 ISO/F2XXIUF–ILX
A ISO/F3XIUF–ILX
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit
type voertuig.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de
gewichtsgroep.
133

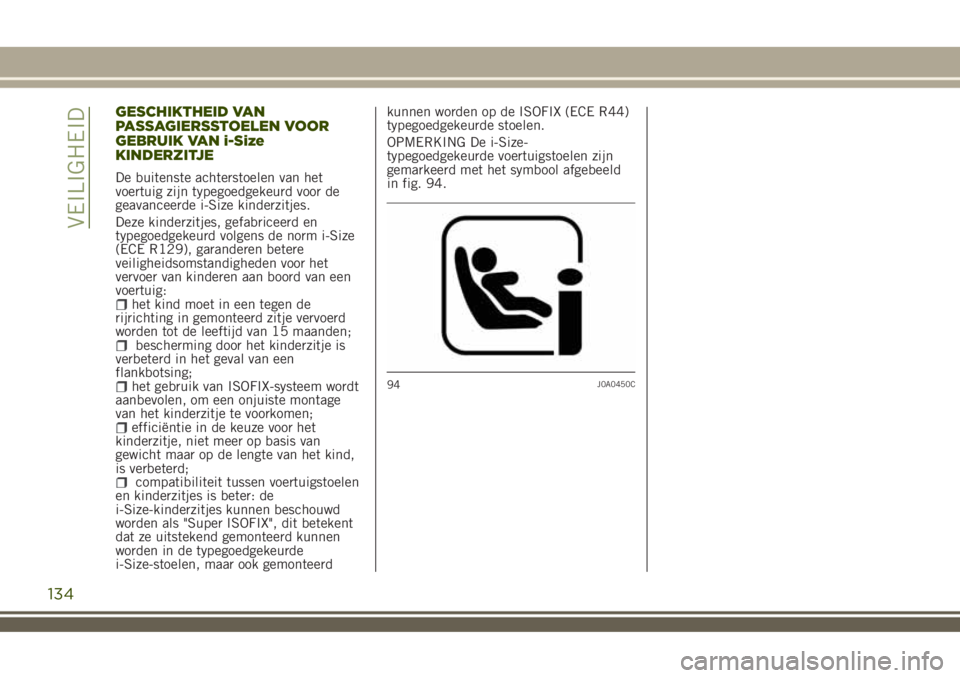

GESCHIKTHEID VAN
PASSAGIERSSTOELEN VOOR
GEBRUIK VAN i-Size
KINDERZITJE
De buitenste achterstoelen van het
voertuig zijn typegoedgekeurd voor de
geavanceerde i-Size kinderzitjes.
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm i-Size
(ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen aan boord van een
voertuig:
het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
het gebruik van ISOFIX-systeem wordt
aanbevolen, om een onjuiste montage
van het kinderzitje te voorkomen;
efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het kind,
is verbeterd;
compatibiliteit tussen voertuigstoelen
en kinderzitjes is beter: de
i-Size-kinderzitjes kunnen beschouwd
worden als "Super ISOFIX", dit betekent
dat ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerdkunnen worden op de ISOFIX (ECE R44)
typegoedgekeurde stoelen.
OPMERKING De i-Size-
typegoedgekeurde voertuigstoelen zijn
gemarkeerd met het symbool afgebeeld
in fig. 94.
94J0A0450C
134
VEILIGHEID

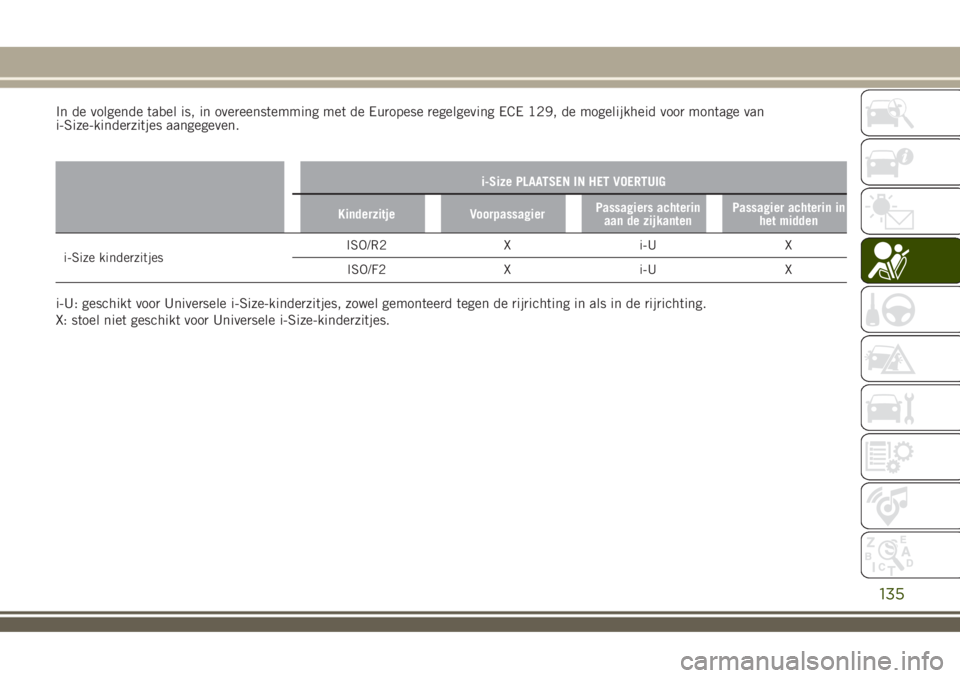

In de volgende tabel is, in overeenstemming met de Europese regelgeving ECE 129, de mogelijkheid voor montage van
i-Size-kinderzitjes aangegeven.
i-Size PLAATSEN IN HET VOERTUIG
Kinderzitje VoorpassagierPassagiers achterin
aan de zijkantenPassagier achterin in
het midden
i-Size kinderzitjesISO/R2 X i-U X
ISO/F2 X i-U X
i-U: geschikt voor Universele i-Size-kinderzitjes, zowel gemonteerd tegen de rijrichting in als in de rijrichting.
X: stoel niet geschikt voor Universele i-Size-kinderzitjes.
135

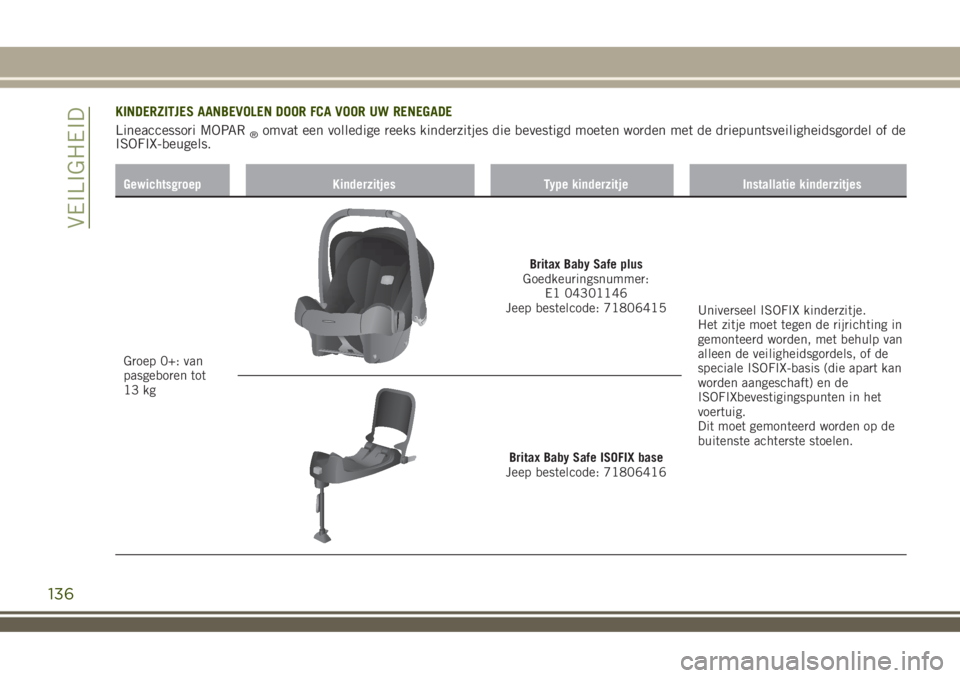

KINDERZITJES AANBEVOLEN DOOR FCA VOOR UW RENEGADE
Lineaccessori MOPAR
®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel of de
ISOFIX-beugels.
Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 0+: van
pasgeboren tot
13 kg
Britax Baby Safe plus
Goedkeuringsnummer:
E1 04301146
Jeep bestelcode: 71806415
Universeel ISOFIX kinderzitje.
Het zitje moet tegen de rijrichting in
gemonteerd worden, met behulp van
alleen de veiligheidsgordels, of de
speciale ISOFIX-basis (die apart kan
worden aangeschaft) en de
ISOFIXbevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Britax Baby Safe ISOFIX base
Jeep bestelcode: 71806416
136
VEILIGHEID

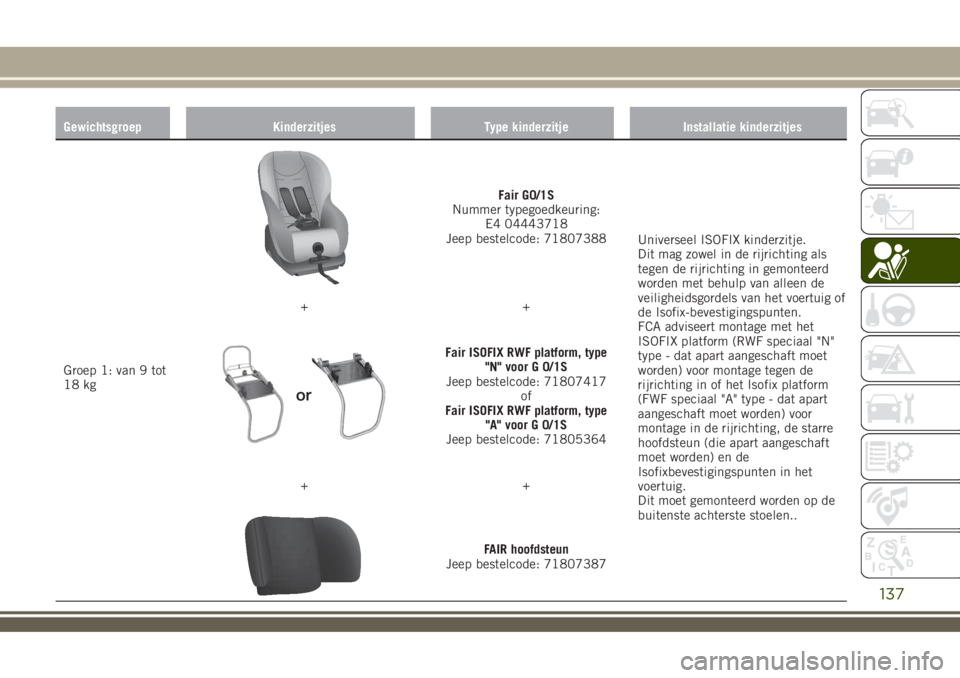

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Fair G0/1S
Nummer typegoedkeuring:
E4 04443718
Jeep bestelcode: 71807388
Universeel ISOFIX kinderzitje.
Dit mag zowel in de rijrichting als
tegen de rijrichting in gemonteerd
worden met behulp van alleen de
veiligheidsgordels van het voertuig of
de Isofix-bevestigingspunten.
FCA adviseert montage met het
ISOFIX platform (RWF speciaal "N"
type - dat apart aangeschaft moet
worden) voor montage tegen de
rijrichting in of het Isofix platform
(FWF speciaal "A" type - dat apart
aangeschaft moet worden) voor
montage in de rijrichting, de starre
hoofdsteun (die apart aangeschaft
moet worden) en de
Isofixbevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.. ++
Fair ISOFIX RWF platform, type
"N" voor G 0/1S
Jeep bestelcode: 71807417
of
Fair ISOFIX RWF platform, type
"A" voor G 0/1S
Jeep bestelcode: 71805364
++
FAIR hoofdsteun
Jeep bestelcode: 71807387
137

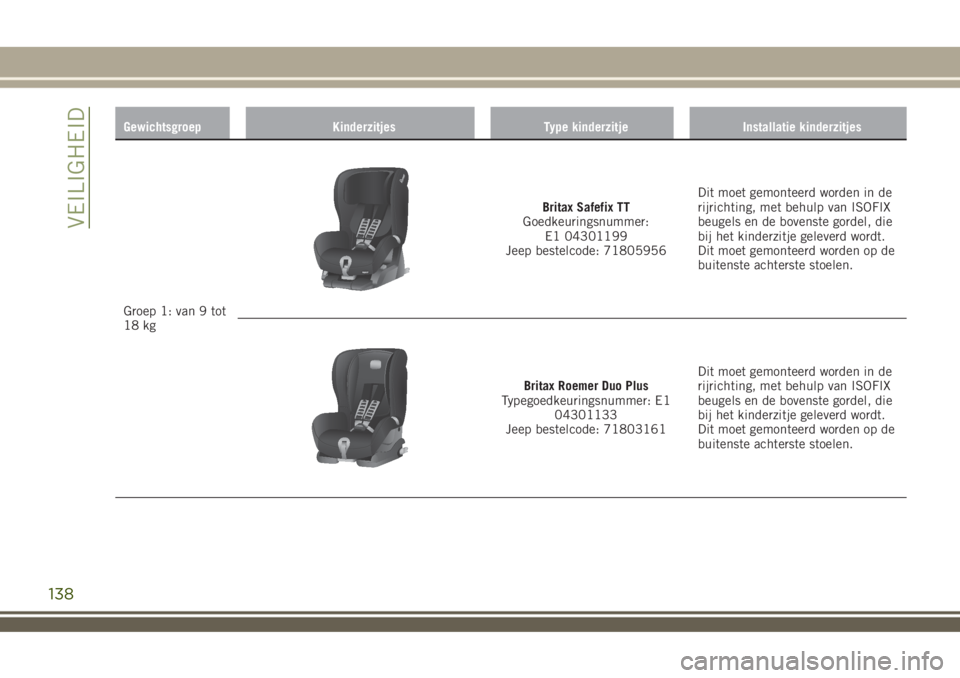

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Britax Safefix TT
Goedkeuringsnummer:
E1 04301199
Jeep bestelcode: 71805956Dit moet gemonteerd worden in de
rijrichting, met behulp van ISOFIX
beugels en de bovenste gordel, die
bij het kinderzitje geleverd wordt.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Britax Roemer Duo Plus
Typegoedkeuringsnummer: E1
04301133
Jeep bestelcode: 71803161Dit moet gemonteerd worden in de
rijrichting, met behulp van ISOFIX
beugels en de bovenste gordel, die
bij het kinderzitje geleverd wordt.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
138
VEILIGHEID
