toegangsklep A fig. 130 en draai de dop
B los.
Neem tijdens het tanken de volgende
voorzorgsmaatregelen in acht:
schakel de motor uit;schakel de elektrische parkeerrem in;plaats de startinrichting in de stand
STOP;
rook niet;geef de speciale adapter A
fig. 131 aan het personeel dat LPG
tankt.
BELANGRIJK Afhankelijk van het land
zijn er verschillende soorten adapters
voor LPG-tankstations. De vuladapter,
die bij het voertuig in een speciaal
hoesje geleverd wordt, is speciaal
ontworpen voor het land waarin hetvoertuig verkocht is. Als u in een ander
land rijdt, moet u uitzoeken welke type
adapter daar gebruikt wordt.
BELANGRIJK Voordat de tank met
LPG gevuld wordt, moet het
gekwalificeerde personeel controleren
of de adapter correct op de vulopening
is geschroefd.
BELANGRIJK Bewaar uw LPG-adapter
zorgvuldig zodat hij niet beschadigd
raakt.
BELANGRIJK Gebruik uitsluitend LPG
voor motorvoertuigen.
BELANGRIJK Gebruik alleen de bij het
voertuig geleverde adapter, aangezien
deze van een specifiek
brandstofvoorfilter is voorzien.130J0A0945C
131J0A0507C
189

TANKPROCEDURE

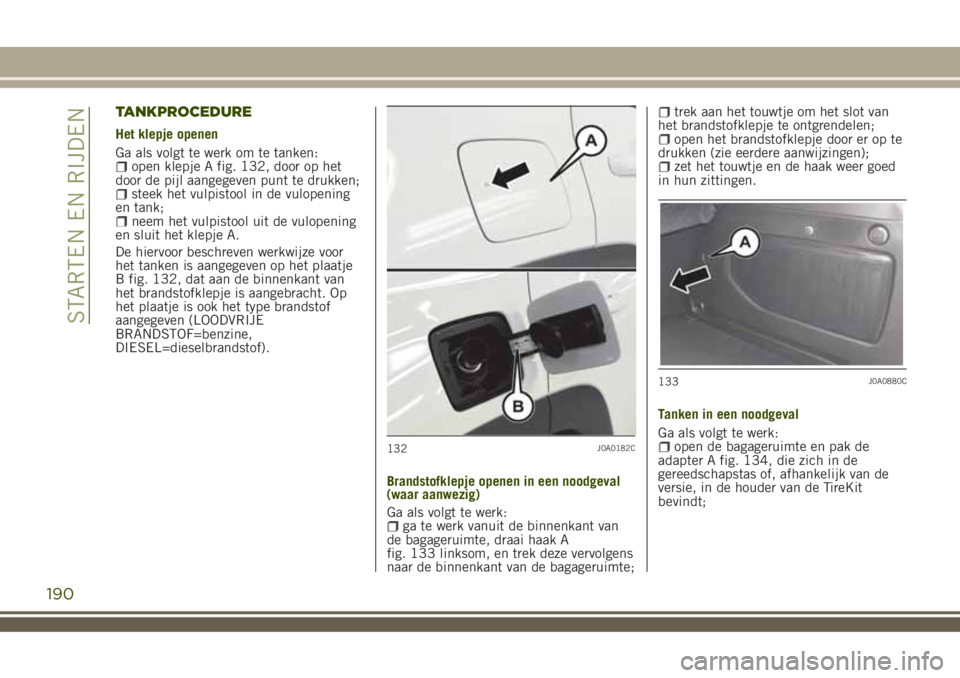

Het klepje openen
Ga als volgt te werk om te tanken:
open klepje A fig. 132, door op het
door de pijl aangegeven punt te drukken;
steek het vulpistool in de vulopening
en tank;
neem het vulpistool uit de vulopening
en sluit het klepje A.
De hiervoor beschreven werkwijze voor
het tanken is aangegeven op het plaatje
B fig. 132, dat aan de binnenkant van
het brandstofklepje is aangebracht. Op
het plaatje is ook het type brandstof
aangegeven (LOODVRIJE
BRANDSTOF=benzine,
DIESEL=dieselbrandstof).
Brandstofklepje openen in een noodgeval
Ga als volgt te werk:
ga te werk vanuit de binnenkant van
de bagageruimte, draai haak A
fig. 133 linksom, en trek deze vervolgens
naar de binnenkant van de bagageruimte;
trek aan het touwtje om het slot van
het brandstofklepje te ontgrendelen;
open het brandstofklepje door er op te
drukken (zie eerdere aanwijzingen);
zet het touwtje en de haak weer goed
in hun zittingen.
Tanken in een noodgeval
Ga als volgt te werk:
open de bagageruimte en pak de
adapter A fig. 134, die zich in de
gereedschapstas of, afhankelijk van de
versie, in de houder van de TireKit
bevindt;132J0A0182C
133J0A0880C
190
STARTEN EN RIJDEN
(waar aanwezig)

open klepje A fig. 132, volgens de
eerder beschreven procedure;
plaats de adapter in de vulopening;verwijder de adapter na het tanken en
sluit de klep;
leg de adapter tenslotte terug in de
bagageruimte.

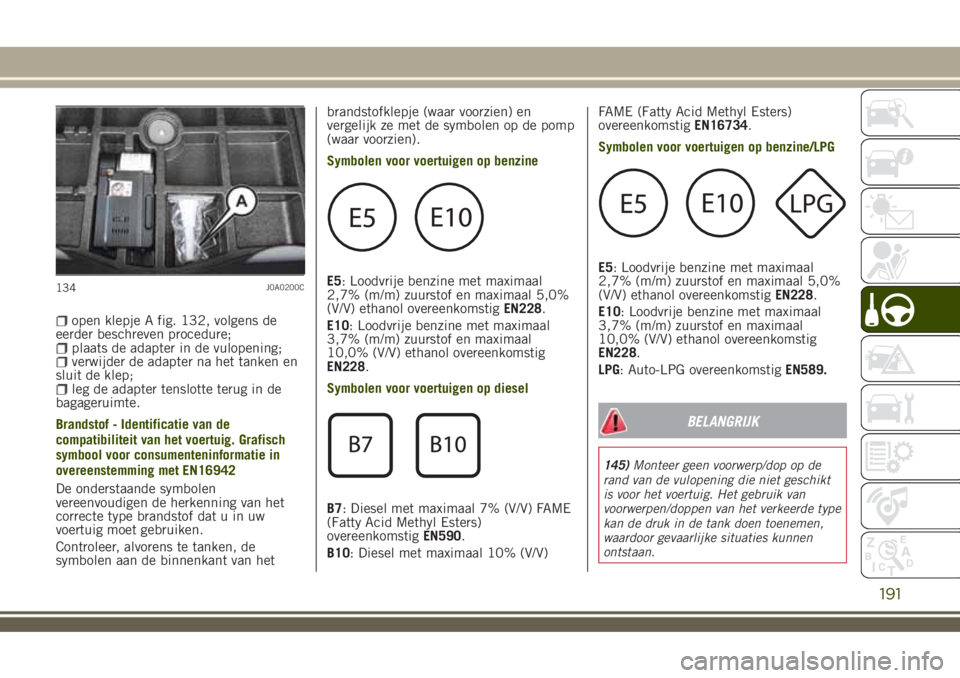

Brandstof - Identificatie van de
compatibiliteit van het voertuig. Grafisch
symbool voor consumenteninformatie in
overeenstemming met EN16942
De onderstaande symbolen
vereenvoudigen de herkenning van het
correcte type brandstof dat u in uw
voertuig moet gebruiken.
Controleer, alvorens te tanken, de
symbolen aan de binnenkant van hetbrandstofklepje (waar voorzien) en
vergelijk ze met de symbolen op de pomp
(waar voorzien).
Symbolen voor voertuigen op benzine
E5: Loodvrije benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228.
E10: Loodvrije benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228.
Symbolen voor voertuigen op diesel
B7: Diesel met maximaal 7% (V/V) FAME
(Fatty Acid Methyl Esters)
overeenkomstigEN590.
B10: Diesel met maximaal 10% (V/V)FAME (Fatty Acid Methyl Esters)
overeenkomstigEN16734.
Symbolen voor voertuigen op benzine/LPG
E5: Loodvrije benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228.
E10: Loodvrije benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228.
LPG: Auto-LPG overeenkomstigEN589.
BELANGRIJK
145)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt
is voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde type
kan de druk in de tank doen toenemen,
waardoor gevaarlijke situaties kunnen
ontstaan.
134J0A0200C
191

146)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening,
om geen schadelijke dampen in te
ademen.
147)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.
BELANGRIJK
75)Gebruik voor dieselmotoren uitsluitend
dieselbrandstof voor motorvoertuigen
conform de Europese norm EN 590. Het
gebruik van andere producten of mengsels
kan de motor onherstelbaar beschadigen
en derhalve de garantie, door de
veroorzaakte schade, ongeldig maken. Als
per ongeluk andere brandstofsoorten
worden getankt, mag de motor niet gestart
worden. Ledig de tank. Als de motor ook
maar heel kort heeft gewerkt, moet
behalve de tank het complete
brandstoftoevoercircuit geledigd worden.
AANHANGERS TREKKEN
MONTAGE TREKHAAK
148) 149)
Aanwijzingen voor het gebruik van de
verwijderbare trekstang met kogelkop
BELANGRIJKControleer, vóór het
wegrijden, als volgt of de verwijderbare
trekstang met kogelkop correct
vergrendeldis:
het groene merkteken van de knop
moet samenvallen met het groene
merkteken op de trekstang.
de knop staat in de stopstand op de
trekhaak (zonder opening);
vergrendeld slot en sleutel verwijderd.
De knop kan niet verwijderd worden.
kogelkop stevig bevestigd in de
zittingbuis. Controleer dit door er met de
hand aan te schudden.
De montageprocedure moet herhaald
worden als aan een van de vereisten niet
is voldaan.
Zelfs als maar aan één van de vereisten
niet is voldaan, danmag de trekhaak niet
gebruikt worden, aangezien er risico
bestaat van het veroorzaken van
ongevallen. Neem contact op met het
Jeep Servicenetwerk.De trekstang met kogelkop kan met de
hand gemonteerd/verwijderd worden, er
zijn geen gereedschappen nodig.
BELANGRIJK Gebruik nooit voertuigen
of gereedschappen: het mechanisme
kan beschadigd raken.
BELANGRIJK Nooit ontgrendelen
indien er een aanhanger is
aangekoppeld of als er een rek
gemonteerd is.
BELANGRIJK Wanneer gereden wordt
zonder aanhanger (of zonder rek), moet
de trekstang met kogelkop verwijderd
worden en moet de afsluitplug altijd in
de zittingbuis geplaatst zijn. Dit is met
name van toepassing als, vanwege de
trekstang, de gegevens op de
kentekenplaat of onderdelen van het
verlichtingssysteem minder goed
zichtbaar zijn.
192
STARTEN EN RIJDEN

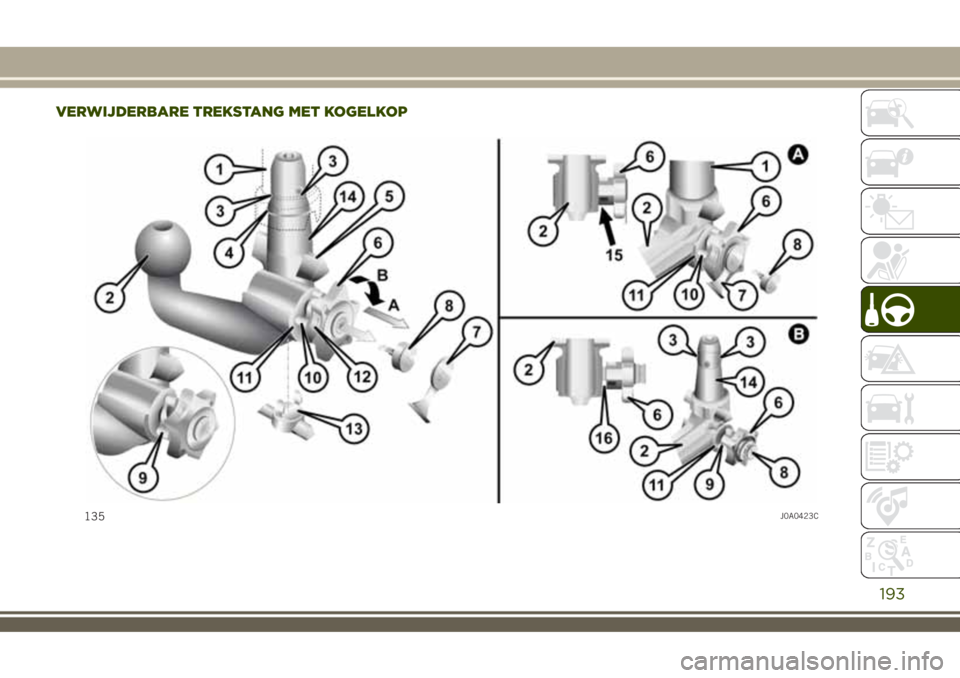

VERWIJDERBARE TREKSTANG MET KOGELKOP
135J0A0423C
193

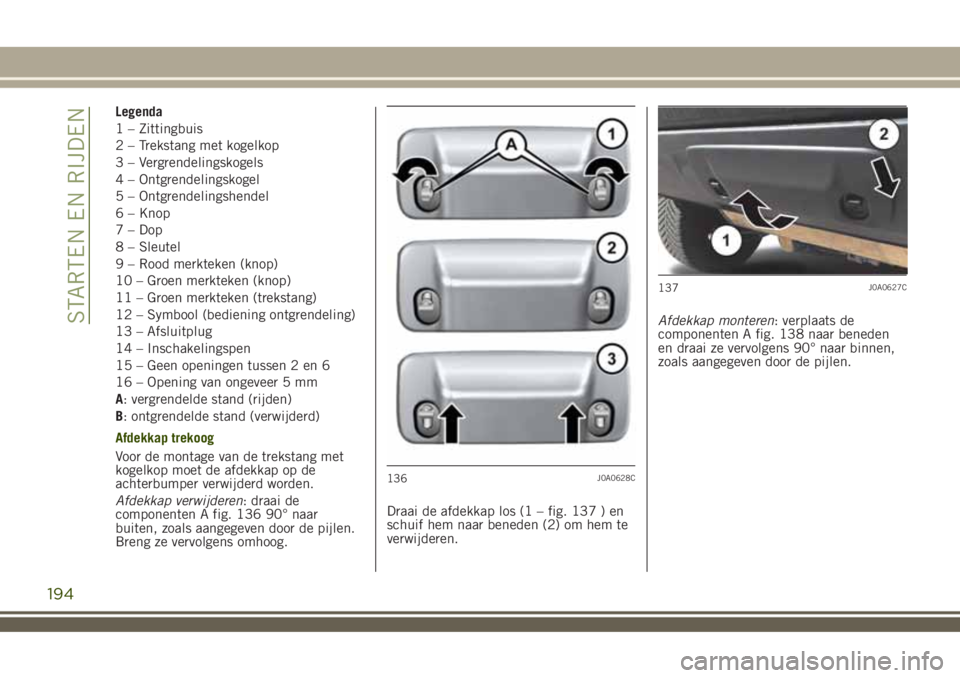

Legenda
1 – Zittingbuis
2 – Trekstang met kogelkop
3 – Vergrendelingskogels
4 – Ontgrendelingskogel
5 – Ontgrendelingshendel
6 – Knop
7 – Dop
8 – Sleutel
9 – Rood merkteken (knop)
10 – Groen merkteken (knop)
11 – Groen merkteken (trekstang)
12 – Symbool (bediening ontgrendeling)
13 – Afsluitplug
14 – Inschakelingspen
15 – Geen openingen tussen 2 en 6
16 – Opening van ongeveer 5 mm
A: vergrendelde stand (rijden)
B: ontgrendelde stand (verwijderd)
Afdekkap trekoog
Voor de montage van de trekstang met
kogelkop moet de afdekkap op de
achterbumper verwijderd worden.
Afdekkap verwijderen: draai de
componenten A fig. 136 90° naar
buiten, zoals aangegeven door de pijlen.
Breng ze vervolgens omhoog.Draai de afdekkap los (1 – fig. 137 ) en
schuif hem naar beneden (2) om hem te
verwijderen.Afdekkap monteren: verplaats de
componenten A fig. 138 naar beneden
en draai ze vervolgens 90° naar binnen,
zoals aangegeven door de pijlen.
136J0A0628C
137J0A0627C
194
STARTEN EN RIJDEN

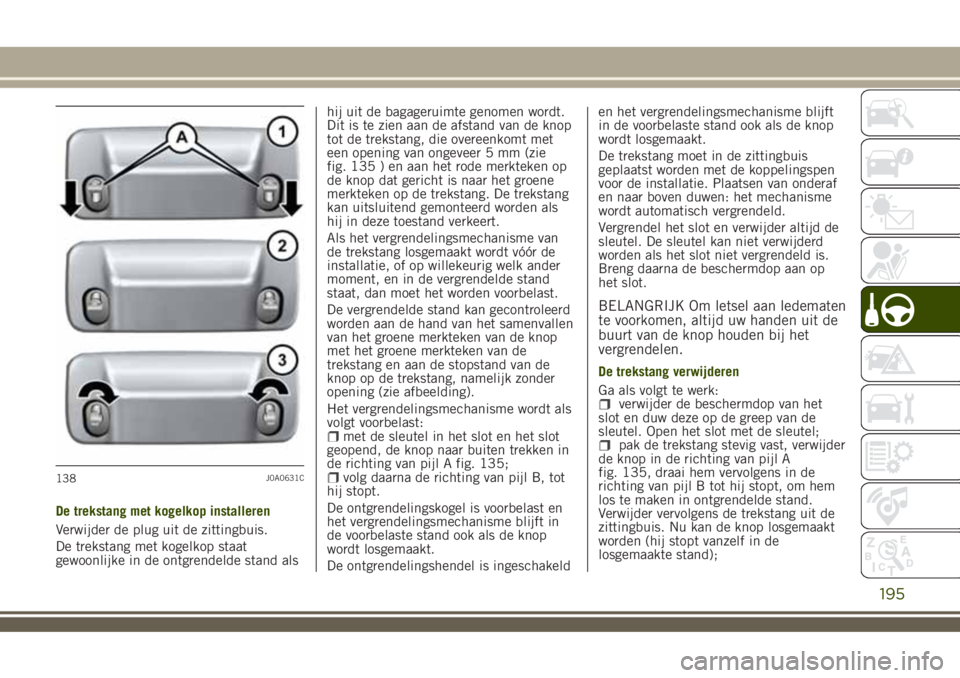

De trekstang met kogelkop installeren
Verwijder de plug uit de zittingbuis.
De trekstang met kogelkop staat
gewoonlijke in de ontgrendelde stand alshij uit de bagageruimte genomen wordt.
Dit is te zien aan de afstand van de knop
tot de trekstang, die overeenkomt met
een opening van ongeveer 5 mm (zie
fig. 135 ) en aan het rode merkteken op
de knop dat gericht is naar het groene
merkteken op de trekstang. De trekstang
kan uitsluitend gemonteerd worden als
hij in deze toestand verkeert.
Als het vergrendelingsmechanisme van
de trekstang losgemaakt wordt vóór de
installatie, of op willekeurig welk ander
moment, en in de vergrendelde stand
staat, dan moet het worden voorbelast.
De vergrendelde stand kan gecontroleerd
worden aan de hand van het samenvallen
van het groene merkteken van de knop
met het groene merkteken van de
trekstang en aan de stopstand van de
knop op de trekstang, namelijk zonder
opening (zie afbeelding).
Het vergrendelingsmechanisme wordt als
volgt voorbelast:
met de sleutel in het slot en het slot
geopend, de knop naar buiten trekken in
de richting van pijl A fig. 135;
volg daarna de richting van pijl B, tot
hij stopt.
De ontgrendelingskogel is voorbelast en
het vergrendelingsmechanisme blijft in
de voorbelaste stand ook als de knop
wordt losgemaakt.
De ontgrendelingshendel is ingeschakelden het vergrendelingsmechanisme blijft
in de voorbelaste stand ook als de knop
wordt losgemaakt.
De trekstang moet in de zittingbuis
geplaatst worden met de koppelingspen
voor de installatie. Plaatsen van onderaf
en naar boven duwen: het mechanisme
wordt automatisch vergrendeld.
Vergrendel het slot en verwijder altijd de
sleutel. De sleutel kan niet verwijderd
worden als het slot niet vergrendeld is.
Breng daarna de beschermdop aan op
het slot.
BELANGRIJK Om letsel aan ledematen
te voorkomen, altijd uw handen uit de
buurt van de knop houden bij het
vergrendelen.
De trekstang verwijderen
Ga als volgt te werk:
verwijder de beschermdop van het
slot en duw deze op de greep van de
sleutel. Open het slot met de sleutel;
pak de trekstang stevig vast, verwijder
de knop in de richting van pijl A
fig. 135, draai hem vervolgens in de
richting van pijl B tot hij stopt, om hem
los te maken in ontgrendelde stand.
Verwijder vervolgens de trekstang uit de
zittingbuis. Nu kan de knop losgemaakt
worden (hij stopt vanzelf in de
losgemaakte stand);
138J0A0631C
195

leg de trekstang op zodanige wijze in
de bagageruimte dat hij niet vuil en/of
beschadigd kan raken door andere
voorwerpen die vervoerd worden.
plaats tenslotte de speciale plug in de
montagepijp.
Belangrijk
Breng de plaat op een uiterst zichtbare
plaats van het voertuig aan, in de buurt
van de montagepijp of in de
bagageruimte.
Om correcte werking van het systeem te
garanderen, regelmatig alle vuilaanslag
verwijderen die zich op de kogelkop, de
trekstang en de montagebuis kan hebben
verzameld. Het slot mag alleen
behandeld worden met grafiet.
Smeer de koppelingen, de glijvlakken en
de kogels regelmatig met vet zonder hars
of olie. Smering vormt ook een betere
bescherming tegen corrosie.
als het voertuig gewassen wordt met
waterstralen onder hoge druk, dan moet
de trekstang met kogelkop verwijderd
worden en moet de speciale plug
gemonteerd zijn. De trekstang met
kogelkop mag niet behandeld worden
met waterstralen op hoge druk.
Bij de verwijderbare trekstang met
kogelkop worden twee sleutels geleverd.

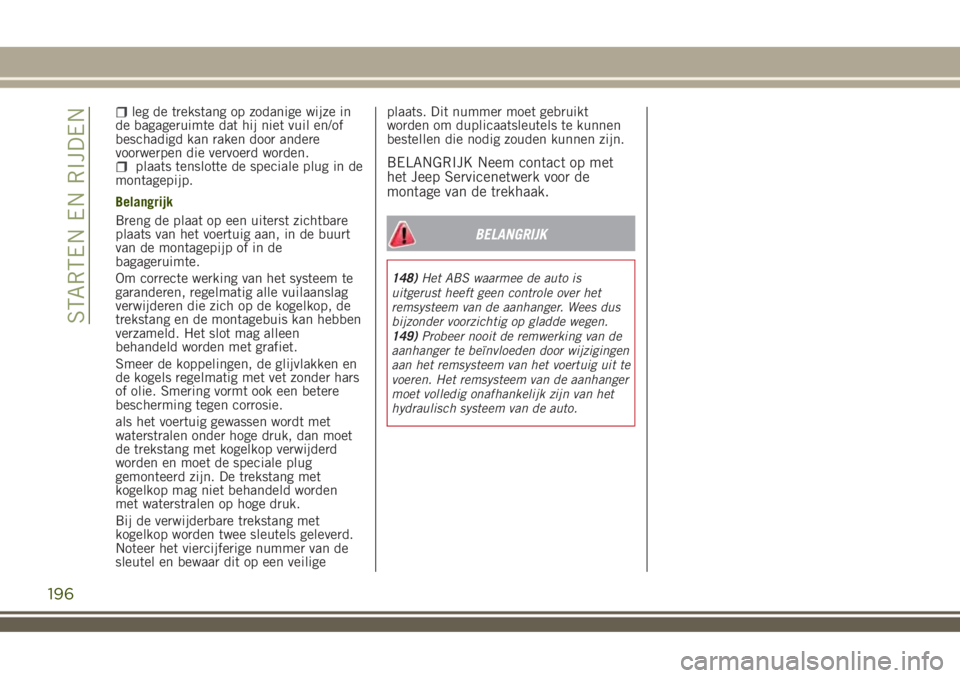

Noteer het viercijferige nummer van de
sleutel en bewaar dit op een veiligeplaats. Dit nummer moet gebruikt
worden om duplicaatsleutels te kunnen
bestellen die nodig zouden kunnen zijn.BELANGRIJK Neem contact op met
het Jeep Servicenetwerk voor de
montage van de trekhaak.
BELANGRIJK
148)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
149)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit te
voeren. Het remsysteem van de aanhanger
moet volledig onafhankelijk zijn van het
hydraulisch systeem van de auto.
196
STARTEN EN RIJDEN

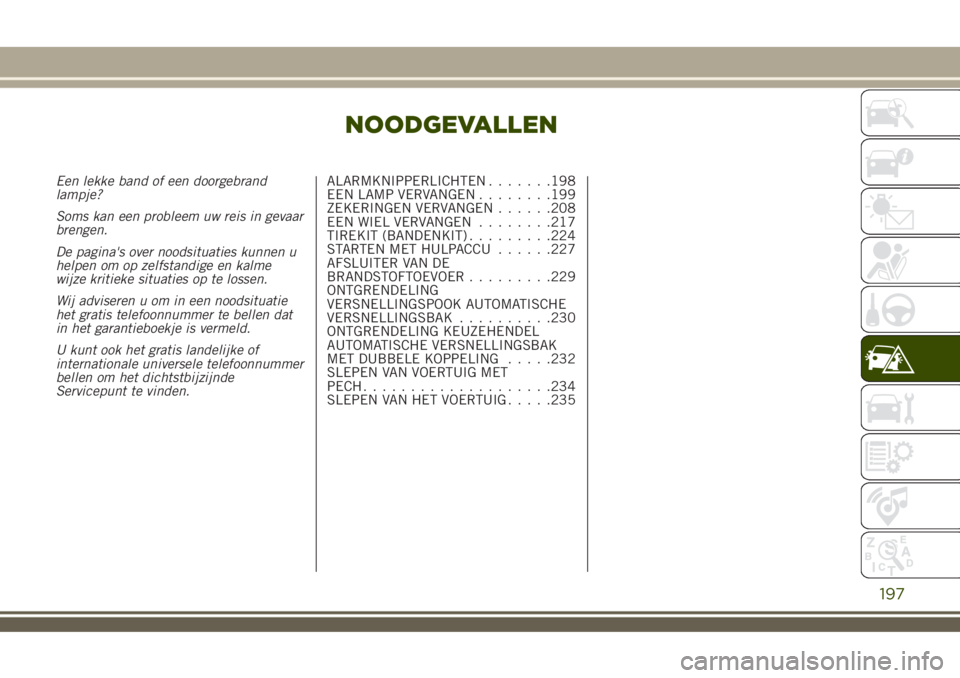

NOODGEVALLEN
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in gevaar
brengen.
De pagina's over noodsituaties kunnen u
helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele telefoonnummer
bellen om het dichtstbijzijnde
Servicepunt te vinden.ALARMKNIPPERLICHTEN.......198
EEN LAMP VERVANGEN........199
ZEKERINGEN VERVANGEN......208
EEN WIEL VERVANGEN........217
TIREKIT (BANDENKIT).........224
STARTEN MET HULPACCU......227
AFSLUITER VAN DE
BRANDSTOFTOEVOER.........229
ONTGRENDELING
VERSNELLINGSPOOK AUTOMATISCHE
VERSNELLINGSBAK..........230
ONTGRENDELING KEUZEHENDEL
AUTOMATISCHE VERSNELLINGSBAK
MET DUBBELE KOPPELING.....232
SLEPEN VAN VOERTUIG MET
PECH....................234
SLEPEN VAN HET VOERTUIG.....235
197

ALARMKNIPPERLICHTEN
BEDIENING
Druk op de knop fig. 139 om de lichten
aan of uit te zetten.
Wanneer de alarmknipperlichten werken,
knipperen de controlelampjes
en.
BELANGRIJK Het gebruik van de
alarmknipperlichten wordt geregeld
door de wegenverkeerswetgeving van
het land waar u rijdt: neem de
wettelijke voorschriften in acht.
Noodremmen
Bij het remmen in noodsituaties gaan de
alarmknipperlichten automatisch
branden, evenals de controlelampjes
enop het instrumentenpaneel.
De lichten gaan automatisch uit wanneer
het noodremmen ophoudt.
139J0A0954C
198
NOODGEVALLEN
