Lancia Delta 2008 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: LANCIA, Model Year: 2008, Model line: Delta, Model: Lancia Delta 2008Pages: 258, PDF Size: 5.01 MB
Page 21 of 258
20CONHECER O VEÍCULO
Luzes diurnas/médios (verde)
A luz avisadora acende-se activando as luzes
diurnas ou os médios.
Follow me home
A luz avisadora acende quando é utilizado este dispositi-
vo (ver “Follow me home” no capítulo “1”).
O display visualiza a mensagem dedicada.
3
Luzes dos faróis de máximos (azul)
A luz avisadora acende activando as luzes dos
faróis de máximos.
1
Regulador de velocidade constante
(cruise control) (se previsto) (verde)
Ao rodar a chave na posição MAR a luz avisa-
dora acende, mas deve apagar-se depois alguns
segundos. A luz avisadora no mostrador acende-se ao ro-
dar a virola do Cruise Control para a posição ON,
O display visualiza a mensagem dedicada.
Ü
DISPLAY
O veículo pode estar equipado com display multifuncio-
nal/multifuncional ajustável capaz de oferecer informações
úteis ao utilizador, em função do anteriormente definido,
durante a condução do veículo.
ECRÃ “STANDARD” DISPLAY MULTIFUNCIONAL
fig. 4
A tela standard é em grau de visualizar as seguintes in-
dicações:
A. Data
B. Eventual activação da direcção assistida eléctrica Dual-
drive
C. Indicação do modo de condução Sport (se previsto)
D. Hora
E. Odómetro (visualização dos quilómetros ou milhas per-
corridos)
F. Eventual sinalização da presença de gelo na estrada
G. Temperatura externa
H. Intervalo de manutenção programada
I. Posição de alinhamento dos faróis (apenas com os mé-
dios acesos)
Page 22 of 258

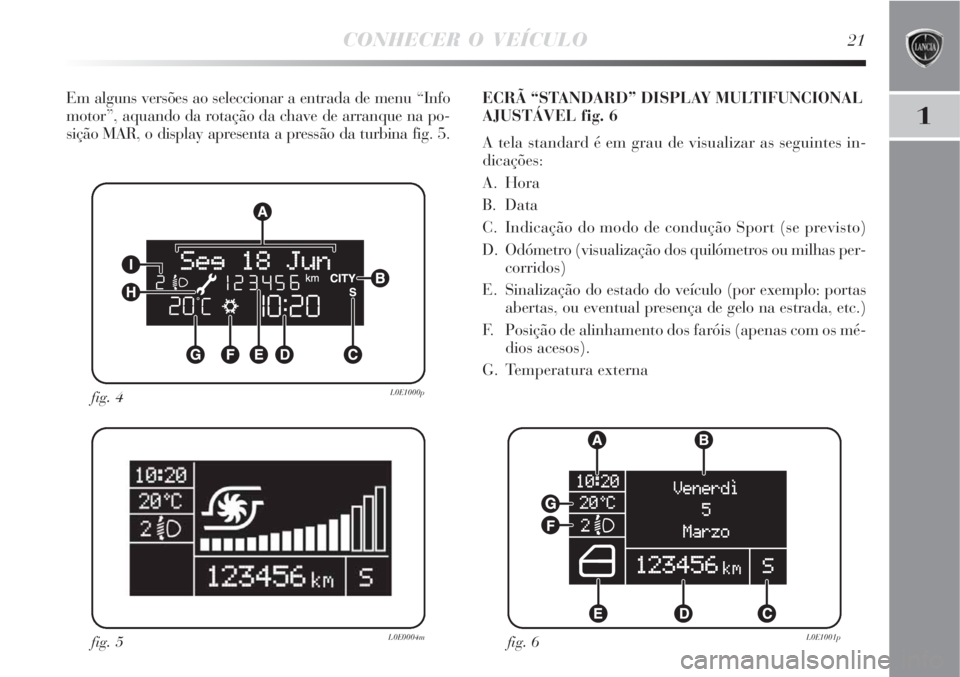

CONHECER O VEÍCULO21
1
Em alguns versões ao seleccionar a entrada de menu “Info
motor”, aquando da rotação da chave de arranque na po-
sição MAR, o display apresenta a pressão da turbina fig. 5.
fig. 4L0E1000p
fig. 5L0E0004mfig. 6L0E1001p
ECRÃ “STANDARD” DISPLAY MULTIFUNCIONAL
AJUSTÁVEL fig. 6
A tela standard é em grau de visualizar as seguintes in-
dicações:
A. Hora
B. Data
C. Indicação do modo de condução Sport (se previsto)
D. Odómetro (visualização dos quilómetros ou milhas per-
corridos)
E. Sinalização do estado do veículo (por exemplo: portas
abertas, ou eventual presença de gelo na estrada, etc.)
F. Posição de alinhamento dos faróis (apenas com os mé-
dios acesos).
G. Temperatura externa
Page 23 of 258
22CONHECER O VEÍCULO
fig. 7L0E0005m
BOTÕES DE COMANDO fig. 7
Õ: para percorrer o ecrã e as respectivas opções, para ci-
ma ou para aumentar o valor visualizado.
SET: pressão breve para aceder ao menu e/ou passar à te-
la seguinte ou confirmar a escolha desejada. Pressão
prolongada para retornar à tela standard.
Ô: para percorrer o ecrã e as respectivas opções, para bai-
xo ou para diminuir o valor visualizado.AVISO Os botões
ÕeÔactivam diferentes funções de
acordo com as seguintes situações:
– no interno do menu permitem o escorrimento para ci-
ma ou para baixo;
– durante as operações de definição permitem o aumen-
to ou a diminuição.
AVISO Ao abrir uma porta dianteira o display activa-se
visualizando por alguns segundos a hora e os quilóme-
tros/milhas percorridos.
Page 24 of 258
CONHECER O VEÍCULO23
1
MENU DE SETUP
O menu é composto por uma série de funções cuja selecção,
realizada através dos botões
Õe Ôpermite o acesso a di-
ferentes operações de escolha e definição (setup) indica-
das a seguir. Para algumas entradas está previsto um sub-
menu. O menu de setup pode ser activado com uma
pressão breve do botão SET.
O menu é constituído pelas seguintes entradas:
– MENU
– ILUMINAÇÃO
– BEEP VELOCIDADE
– SENSOR DOS FARÓIS (se previsto)
– LUZES DIRECCIONAIS (se previstas)
– ACTIVAÇÃO/DADOS TRIP B
– ACERTAR HORA
– ACERTAR DATA– PRIMEIRA PÁGINA (se previsto)
– VER RÁDIO
– AUTOCLOSE
– UNIDADE DE MEDIDA
– IDIOMA
– VOLUME AVISOS
– VOLUME TECLAS
– BEEP/BUZZ. CINTOS
– SERVIÇO
– AIR BAG/BAG PASSAGEIRO
– LUZES DIURNAS
– SAÍDA MENU
Page 25 of 258
24CONHECER O VEÍCULO
Selecção de uma entrada do menu principal
sem submenu:
– através da pressão breve do botão SET pode ser selec-
cionada a definição do menu principal que se deseja mo-
dificar;
– utilizando os botões
Õo Ô(através de pressões indivi-
duais) pode ser escolhida a nova definição;
– através da pressão breve do botão SET pode memori-
zar-se a definição e ao mesmo tempo voltar à mesma en-
trada do menu principal antes seleccionada.
Selecção de uma entrada do menu principal com
submenu:
– através da pressão breve do botão SET se pode visuali-
zar a primeira entrada do submenu;
– utilizando as teclas
Õo Ô(através de pressões indivi-
duais) podem percorrer-se todas as entradas do submenu;
– através da pressão breve do botão SET se pode selec-
cionar a entrada do submenu visualizada e se entra no me-
nu de definição relativo;
– utilizando as teclas
Õo Ô(através de pressões indivi-
duais) pode ser escolhida a nova definição desta entrada
do submenu;
– através da pressão breve do botão SET se pode memo-
rizar a definição e ao mesmo tempo voltar à mesma en-
trada do submenu antes seleccionada.
ENTRADAS MENU
Iluminação (regulação da iluminação
interna do veículo)
Esta função permite regular (através de 8 níveis), com
as luzes de mínimos acesas, a intensidade luminosa do
quadro de instrumentos, dos comandos do auto-rádio e
dos comandos do climatizador automático (se previsto).
Para regular a intensidade luminosa, proceder do seguin-
te modo:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente o nível definido anterior-
mente;
– premir o botão
Õou Ôpara regular o nível de intensi-
dade luminosa;
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Beep Velocidade (Limite de velocidade)
Esta função permite definir o limite de velocidade do ve-
ículo (km/h ou mph), ultrapassado o qual o utilizador é
avisado (ver o capítulo 1 na secção “Luzes avisadoras no
painel”). Para definir o limite de velocidade desejado, pro-
ceder como indicado a seguir:
– premir o botão SET com pressão breve, o display apre-
senta a indicação dedicada;
Page 26 of 258
CONHECER O VEÍCULO25
1
– premir o botão Õou Ôpara seleccionar a activação (On)
ou a desactivação (Off) do limite de velocidade;
– caso a função tenha sido activada (On), através da
pressão dos botões
Õou Ôseleccionar o limite de veloci-
dade desejado e premir SET para confirmar a escolha.
AVISO A definição é possível entre os 30 e os 200 km/h
ou 20 e 125 mph, de acordo com a unidade de medida an-
teriormente definida (consultar o parágrafo “Definição da
unidade de medida (Unit)”) descrito a seguir. Cada
pressão do botão
Õ/Ôdetermina o aumento/a diminuição
em 5 unidades. Mantendo premido o botão
Õ/Ô, obtém-
se o aumento/a diminuição veloz automaticamente. Quan-
do se está perto do valor pretendido, concluir a regulação
através de pressões simples.
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Sempre que se desejar anular a definição, proceder como
indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente (On);
– premir o botão
Ô, o display apresenta de forma inter-
mitente (Off);– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão longa para re-
tornar à tela standard sem memorizar.
Sensor dos faróis (regulação da sensibilidade dos
sensores dos faróis automáticos(crepuscular) (se
previsto)
Esta função permite regular a sensibilidade do sensor cre-
puscular segundo 3 níveis (nível 1 = nível mínimo, nível
2 = nível médio, nível 3 = nível máximo); quanto maior
for a sensibilidade, menor é a quantidade de luz externa
necessária para comandar o acendimento das luzes.
Para definir a regulação pretendida, proceder como in-
dicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente o nível definido anterior-
mente;
– premir o botão
Õou Ôpara efectuar a escolha;
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Page 27 of 258
26CONHECER O VEÍCULO
Luzes direccionais (activação/desactivação “Luzes
direccionais - Farol de nevoeiro com função
Cornering) (se previstas)
Esta função permite activar/desactivar as “Luzes direc-
cionais”. Para activar/desactivar (ON/OFF) as luzes pro-
ceder como indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente “On ou Off” em função do
definido anteriormente;
– premir o botão
Õou Ôpara efectuar a escolha;
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Activação/Dados trip B (Habilitação do Trip B)
Esta função permite de activar (On) ou desactivar (Off)
a visualização do Trip B (trip parcial).
Para maiores informações ver o parágrafo “Trip compu-
ter”.
Para a activação/desactivação, proceder como indicado
a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente On ou Off em função do de-
finido anteriormente;
– premir o botão
Õou Ôpara efectuar a escolha;
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.Acertar hora (regulação do relógio)
Esta função permite a regulação do relógio passando atra-
vés de dois submenus: “Hora” e “Formato”.
Para a regulação, proceder como indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza os dois submenu “Hora” e “Formato”;
– premir o botão
Õou Ôpara deslocar-se dentre os dois
submenu;
– depois de ter seleccionado o submenu que se deseja mo-
dificar, premir o botão com pressão breve SET;
– caso se entre no submenu “Hora”: ao premir o botão
SET com uma pressão breve, o display visualiza de mo-
do intermitente as “horas”;
– premir o botão
Õou Ôpara efectuar a regulação;
– ao premir o botão SET com uma pressão breve, o dis-
play visualiza de modo intermitente os “minutos”;
– premir o botão
Õou Ôpara efectuar a regulação.
Page 28 of 258
CONHECER O VEÍCULO27
1
AVISO Cada pressão nos botões Õou Ôdetermina o au-
mento ou a diminuição de uma unidade. Mantendo pre-
mido o botão, obtém-se o aumento/a diminuição veloz au-
tomaticamente. Quando se está perto do valor pretendi-
do, concluir a regulação através de pressões simples.
– caso se entre no submenu “Formato”: ao premir o botão
SET com pressão breve, o display visualiza de modo in-
termitente o modo de visualização;
– premir o botão
Õou Ôpara efectuar a selecção no mo-
do “24h” ou “12h”.
Uma vez efectuada a regulação, premir o botão SET com
pressão breve para voltar ao ecrã do submenu ou premir
o botão com pressão contínua para voltar ao ecrã do me-
nu principal sem memorizar.
– premir novamente o botão SET com pressão longa pa-
ra voltar ao ecrã standard ou ao menu principal, de acor-
do com o ponto em que se encontra no menu.Acertar data (regulação da data)
Esta função permite a actualização da data (dia – mês –
ano).
Para actualizar proceder como indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente “o ano”;
– premir o botão
Õou Ôpara efectuar a regulação;
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente “o mês”;
– premir o botão
Õou Ôpara efectuar a regulação;
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente “o dia”;
– premir o botão
Õou Ôpara efectuar a regulação;
AVISO Cada pressão nos botões
Õou Ôdetermina o au-
mento ou a diminuição de uma unidade. Mantendo pre-
mido o botão, obtém-se o aumento/a diminuição veloz au-
tomaticamente. Quando se está perto do valor pretendi-
do, concluir a regulação através de pressões simples.
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Page 29 of 258
28CONHECER O VEÍCULO
Primeira página (visualização informações na tela
principal) (se previsto)
Esta função permite seleccionar o tipo de informação que
se pretende visualizar na tela principal. É possível vi-
sualizar a indicação da data ou a pressão de sobreali-
mentação do turbocompressor.
Para efectuar a selecção, proceder como indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza “Primeira página”;
– premir novamente o botão SET com pressão breve pa-
ra visualizar as opções de visualização “Data” e “Info mo-
tor”;
– premir o botão + ou – para seleccionar o tipo de visua-
lização que se pretende ter na tela principal do display;
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Ao rodar a chave de arranque para a posição MAR, o dis-
play, após terminar a fase de verificação inicial, fornece
a visualização das informações definidas anteriormente
através da função “Primeira página” do menu.Ver rádio (repetição das informações áudio)
Esta função permite de visualizar no display informações
relativas ao auto-rádio.
– Rádio: frequência ou mensagem RDS da estação de rá-
dio seleccionada, activação da busca automática ou Au-
toSTore;
– CD áudio, CD MP3: número da faixa;
– Carregador de CD: número do CD e número da faixa;
Para visualizar (On) ou eliminar (Off) as informações au-
to-rádio no display, proceder como indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente On ou Off em função do de-
finido anteriormente;
– premir o botão
Õou Ôpara efectuar a escolha;
– premir o botão SET com pressão breve para retornar à
tela menu ou premir o botão com pressão prolongada pa-
ra retornar à tela standard sem memorizar.
Autoclose (Fecho centralizado automático com o
veículo em movimento)
Esta função, prévia activação (On), permite a activação
do trancamento automático das portas ao ultrapassar a
velocidade de 20 km/h.
Para activar ou desactivar esta função, proceder como in-
dicado a seguir:
Page 30 of 258
CONHECER O VEÍCULO29
1
– premir o botão SET com pressão breve, o display vi-
sualiza um submenu;
– premir o botão SET com pressão breve, o display vi-
sualiza de modo intermitente On ou Off em função do de-
finido anteriormente;
– premir o botão
Õou Ôpara efectuar a escolha;
– premir o botão SET com pressão breve para retornar à
tela submenu ou premir o botão com pressão prolongada
para retornar à tela menu principal sem memorizar.
– premir novamente o botão SET com pressão longa pa-
ra voltar ao ecrã standard ou ao menu principal, de acor-
do com o ponto em que se encontra no menu.
Unidade de medida (regulação da unidade de
medida)
Esta função permite a definição das unidades de medida
através de três submenus: “Distância”, “Consumos” e
“Temperatura”. Para definir a unidade de medida dese-
jada, proceder como indicado a seguir:
– premir o botão SET com pressão breve, o display vi-
sualiza os três submenus;
– premir o botão
Õou Ôpara deslocar-se entre os três
submenus;
– depois de ter seleccionado o submenu que se deseja mo-
dificar, premir o botão SET com pressão breve;– caso se entre no submenu “Distância”: ao premir o botão
SET com pressão breve, o display visualiza de modo in-
termitente “km” ou “mi” em função do definido ante-
riormente;
– premir o botão
Õou Ôpara efectuar a escolha;
– caso se entre no submenu “Consumos”: ao premir o
botão SET com pressão breve, o display visualiza “km/l”,
“l/100km” ou “mpg” em função do definido anterior-
mente;
Se a unidade de medida distância definida for “km” o dis-
play permite a definição da unidade de medida (km/l ou
l/100km) relativa à quantidade de combustível consu-
mido.
Se a unidade de medida de distância definida for “mi” o dis-
play visualizará a quantidade de combustível consumido em
“mpg”.
–premir o botão
Õou Ôpara efectuar a escolha;
– caso se entre no submenu “Temperatura”: ao premir o
botão SET com pressão breve, o display visualiza de mo-
do intermitente “°C” ou “°F” em função do definido an-
teriormente;
– premir o botão
Õou Ôpara efectuar a escolha;
Uma vez efectuada a regulação, premir o botão SET com
pressão breve para voltar ao ecrã do submenu ou premir
o botão com pressão contínua para voltar ao ecrã do me-
nu principal sem memorizar.
– premir novamente o botão SET com pressão longa pa-
ra voltar ao ecrã standard ou ao menu principal, de acor-
do com o ponto em que se encontra no menu.
