Lancia Delta 2010 Manual de Uso e Manutenção (in Portuguese)

200EM EMERGÊNCIA

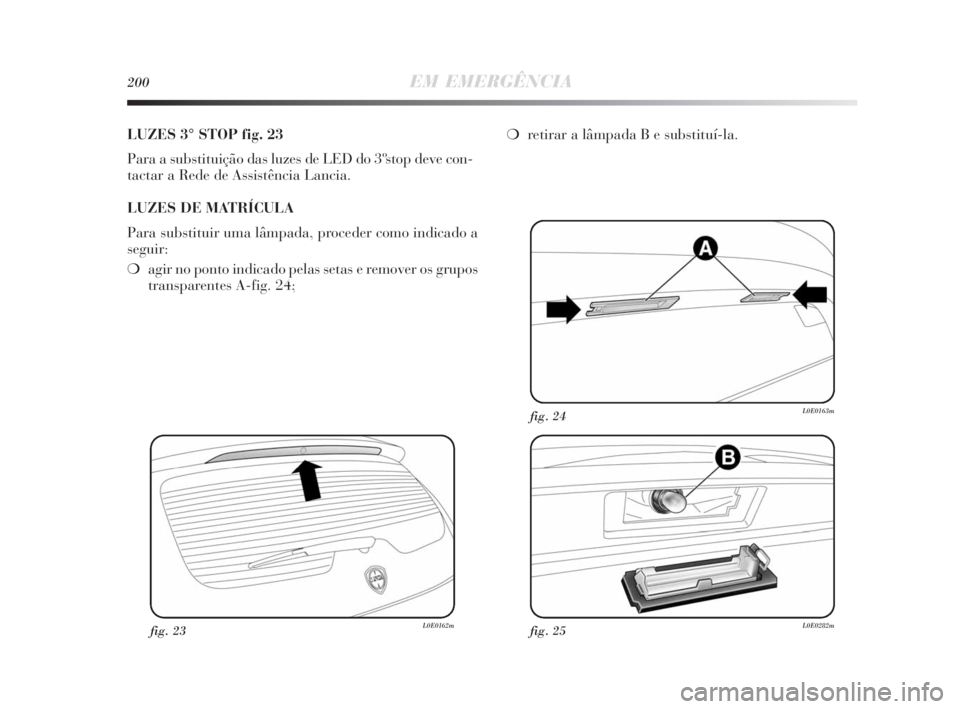

LUZES 3° STOP fig. 23
Para a substituição das luzes de LED do 3º stop deve con-
tactar a Rede de Assistência Lancia.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado a
seguir:
❍agir no ponto indicado pelas setas e remover os grupos
transparentes A-fig. 24;
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
❍retirar a lâmpada B e substituí-la.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 200

EM EMERGÊNCIA201
4
fig. 27L0E0166m
fig. 26L0E0165m

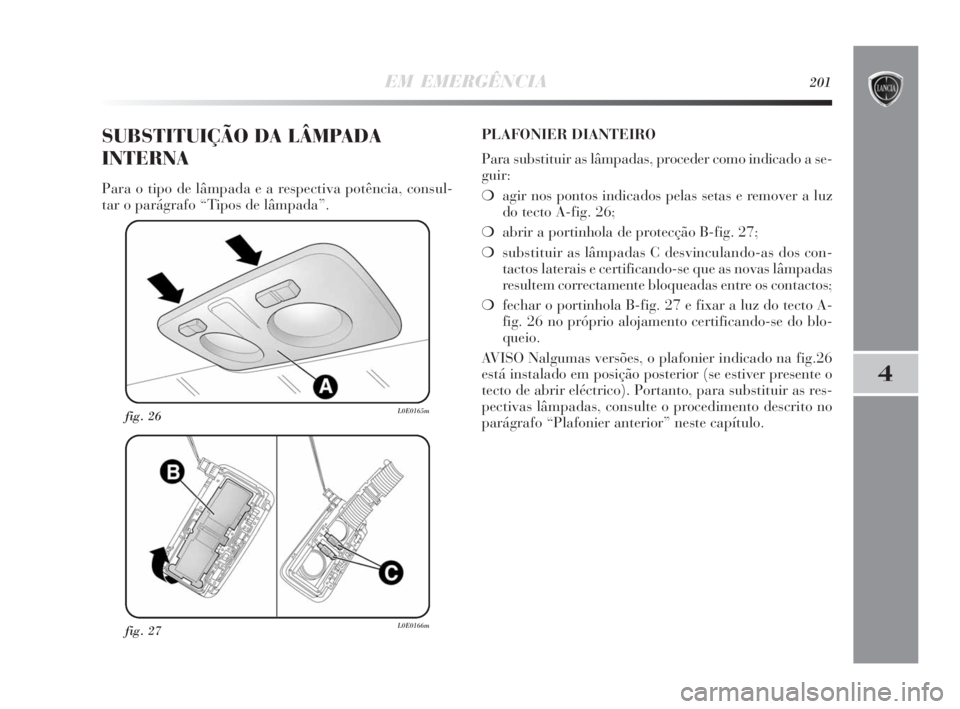

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
Para o tipo de lâmpada e a respectiva potência, consul-
tar o parágrafo “Tipos de lâmpada”.PLAFONIER DIANTEIRO
Para substituir as lâmpadas, proceder como indicado a se-
guir:
❍agir nos pontos indicados pelas setas e remover a luz
do tecto A-fig. 26;
❍abrir a portinhola de protecção B-fig. 27;
❍substituir as lâmpadas C desvinculando-as dos con-
tactos laterais e certificando-se que as novas lâmpadas
resultem correctamente bloqueadas entre os contactos;
❍fechar o portinhola B-fig. 27 e fixar a luz do tecto A-
fig. 26 no próprio alojamento certificando-se do blo-
queio.
AVISO Nalgumas versões, o plafonier indicado na fig.26
está instalado em posição posterior (se estiver presente o
tecto de abrir eléctrico). Portanto, para substituir as res-
pectivas lâmpadas, consulte o procedimento descrito no
parágrafo “Plafonier anterior” neste capítulo.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 201

202EM EMERGÊNCIA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

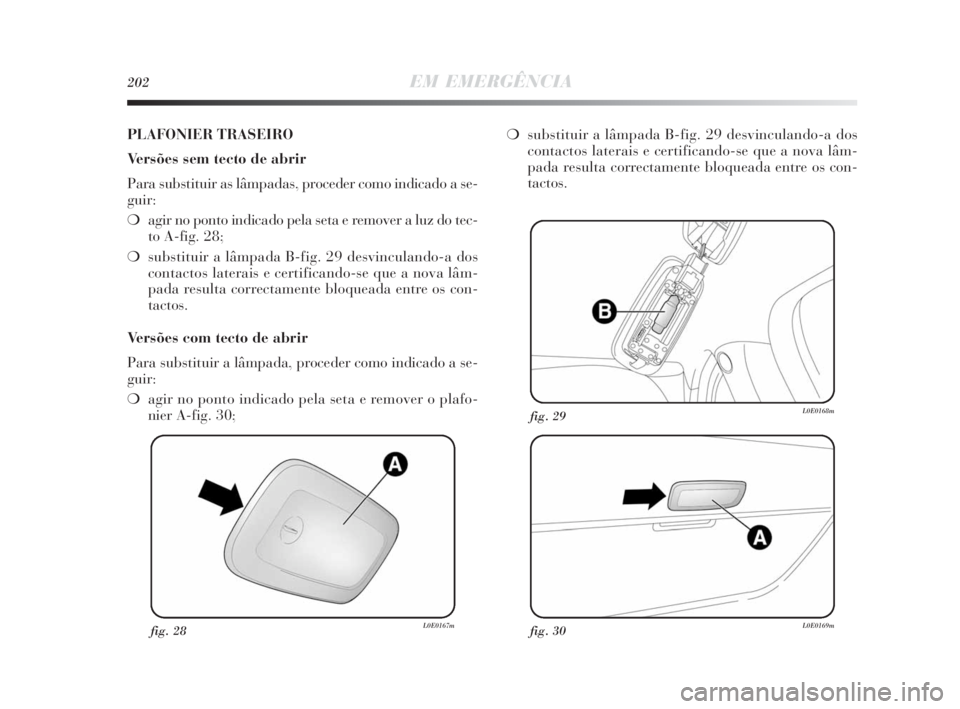

PLAFONIER TRASEIRO
Versões sem tecto de abrir
Para substituir as lâmpadas, proceder como indicado a se-
guir:
❍agir no ponto indicado pela seta e remover a luz do tec-
to A-fig. 28;
❍substituir a lâmpada B-fig. 29 desvinculando-a dos
contactos laterais e certificando-se que a nova lâm-
pada resulta correctamente bloqueada entre os con-
tactos.
Versões com tecto de abrir
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍agir no ponto indicado pela seta e remover o plafo-
nier A-fig. 30;❍substituir a lâmpada B-fig. 29 desvinculando-a dos
contactos laterais e certificando-se que a nova lâm-
pada resulta correctamente bloqueada entre os con-
tactos.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 202

EM EMERGÊNCIA203
4
fig. 32L0E0171mfig. 33L0E0172m

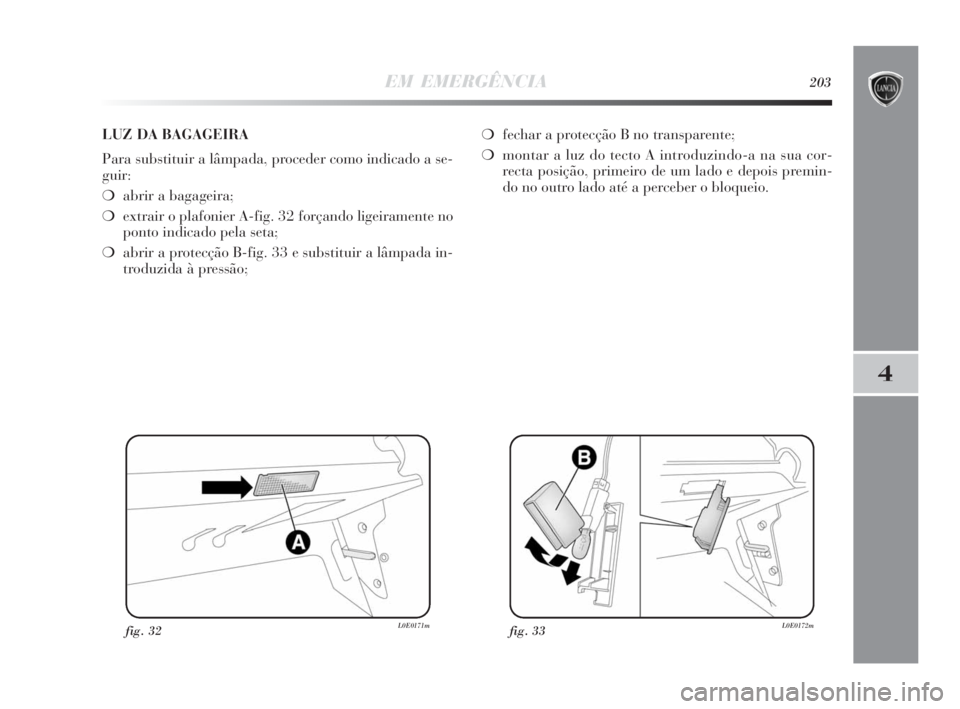

LUZ DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍abrir a bagageira;
❍extrair o plafonier A-fig. 32 forçando ligeiramente no
ponto indicado pela seta;
❍abrir a protecção B-fig. 33 e substituir a lâmpada in-
troduzida à pressão;❍fechar a protecção B no transparente;
❍montar a luz do tecto A introduzindo-a na sua cor-
recta posição, primeiro de um lado e depois premin-
do no outro lado até a perceber o bloqueio.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 203

204EM EMERGÊNCIA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

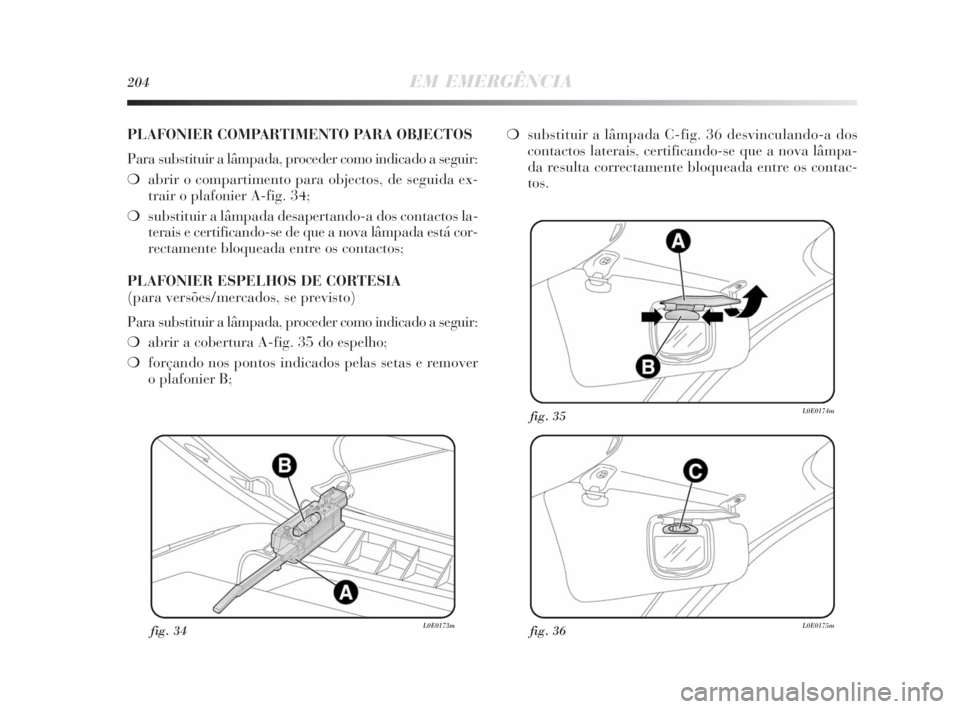

PLAFONIER COMPARTIMENTO PARA OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir o compartimento para objectos, de seguida ex-
trair o plafonier A-fig. 34;
❍substituir a lâmpada desapertando-a dos contactos la-
terais e certificando-se de que a nova lâmpada está cor-
rectamente bloqueada entre os contactos;
PLAFONIER ESPELHOS DE CORTESIA
(para versões/mercados, se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a cobertura A-fig. 35 do espelho;
❍forçando nos pontos indicados pelas setas e remover
o plafonier B;❍substituir a lâmpada C-fig. 36 desvinculando-a dos
contactos laterais, certificando-se que a nova lâmpa-
da resulta correctamente bloqueada entre os contac-
tos.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 204

EM EMERGÊNCIA205
4

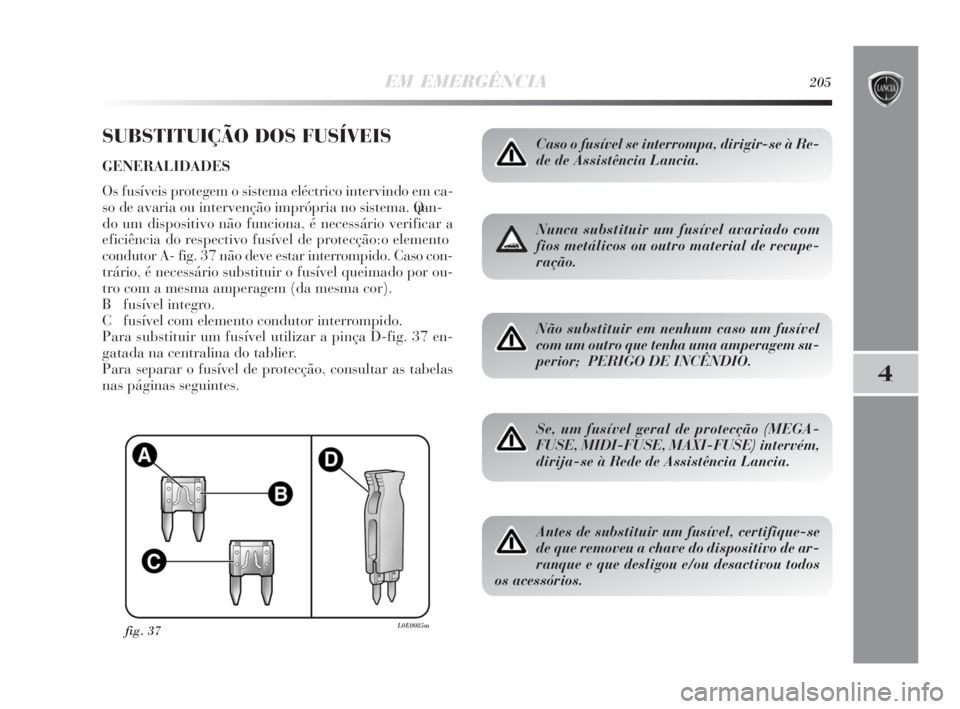

SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em ca-
so de avaria ou intervenção imprópria no sistema. Quan-
do um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento
condutor A- fig. 37 não deve estar interrompido. Caso con-
trário, é necessário substituir o fusível queimado por ou-
tro com a mesma amperagem (da mesma cor).
B fusível integro.
C fusível com elemento condutor interrompido.
Para substituir um fusível utilizar a pinça D-fig. 37 en-
gatada na centralina do tablier.
Para separar o fusível de protecção, consultar as tabelas
nas páginas seguintes.
fig. 37L0E0085m
Caso o fusível se interrompa, dirigir-se à Re-
de de Assistência Lancia.
Nunca substituir um fusível avariado com
fios metálicos ou outro material de recupe-
ração.
Não substituir em nenhum caso um fusível
com um outro que tenha uma amperagem su-
perior; PERIGO DE INCÊNDIO.
Se, um fusível geral de protecção (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervém,
dirija-se à Rede de Assistência Lancia.
Antes de substituir um fusível, certifique-se
de que removeu a chave do dispositivo de ar-
ranque e que desligou e/ou desactivou todos
os acessórios.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 205

206EM EMERGÊNCIA
fig. 38L0E0087m

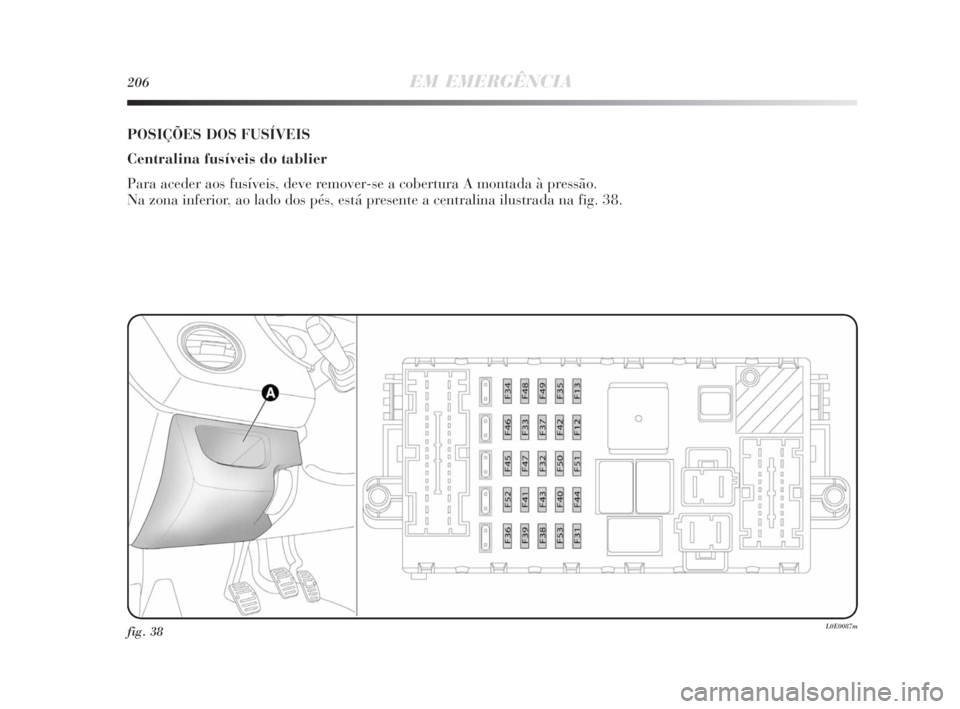

POSIÇÕES DOS FUSÍVEIS
Centralina fusíveis do tablier
Para aceder aos fusíveis, deve remover-se a cobertura A montada à pressão.
Na zona inferior, ao lado dos pés, está presente a centralina ilustrada na fig. 38.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 206

EM EMERGÊNCIA207
4

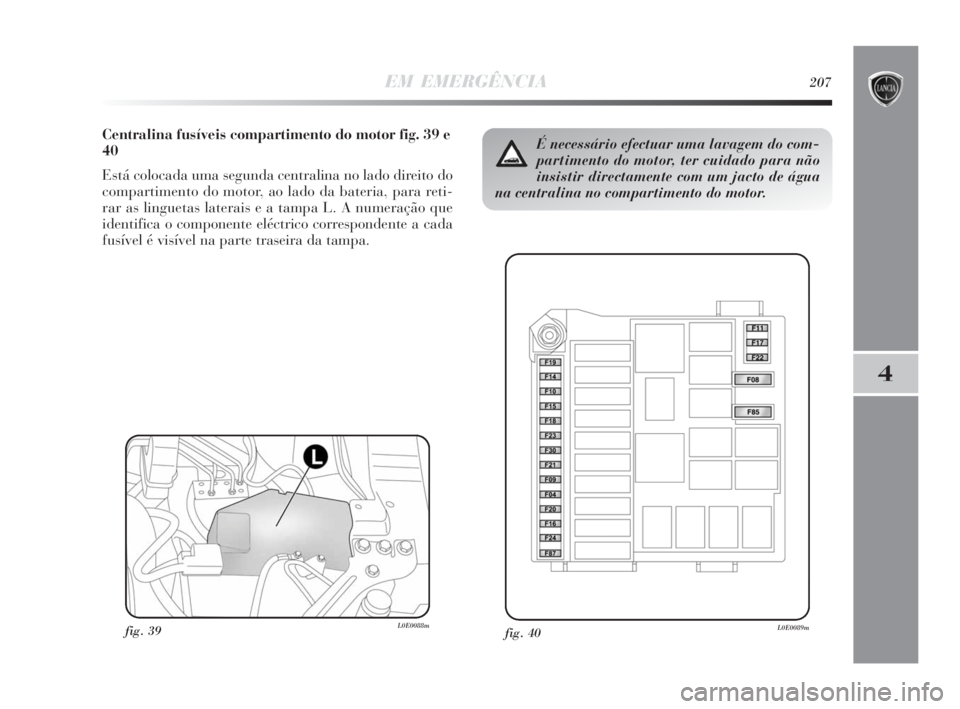

Centralina fusíveis compartimento do motor fig. 39 e
40
Está colocada uma segunda centralina no lado direito do
compartimento do motor, ao lado da bateria, para reti-
rar as linguetas laterais e a tampa L. A numeração que
identifica o componente eléctrico correspondente a cada
fusível é visível na parte traseira da tampa.
fig. 40L0E0089mfig. 39L0E0088m
É necessário efectuar uma lavagem do com-
partimento do motor, ter cuidado para não
insistir directamente com um jacto de água
na centralina no compartimento do motor.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 207

208EM EMERGÊNCIA

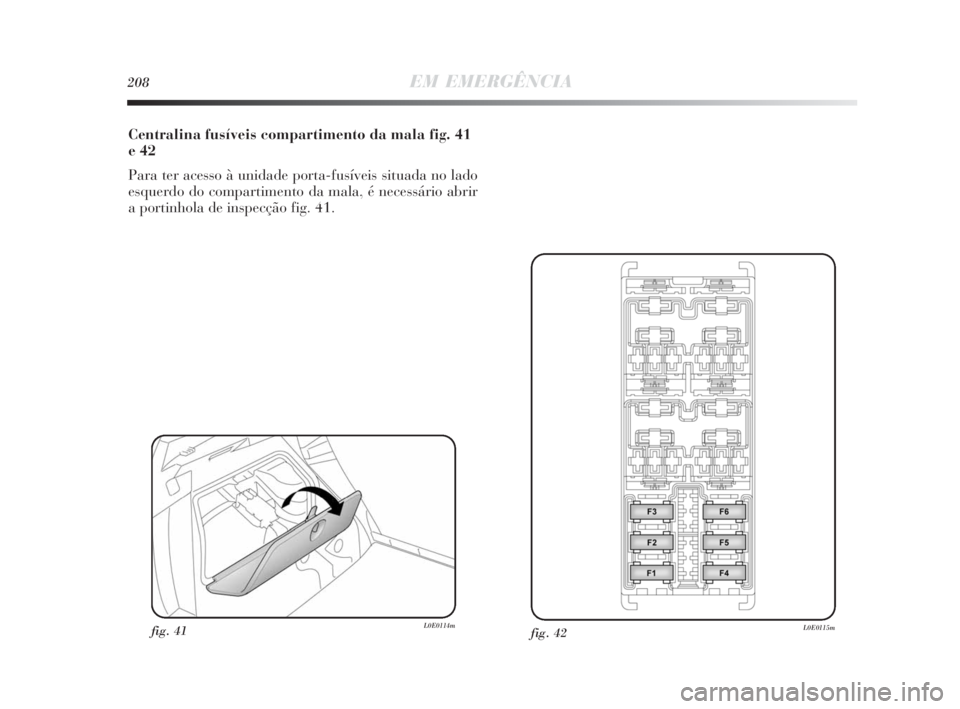

Centralina fusíveis compartimento da mala fig. 41
e 42
Para ter acesso à unidade porta-fusíveis situada no lado
esquerdo do compartimento da mala, é necessário abrir
a portinhola de inspecção fig. 41.
fig. 42L0E0115mfig. 41L0E0114m
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 208

38
38
38
38
38
–
38
38
38
38
38
38
38
38
387,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,5F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F41
EM EMERGÊNCIA209
4

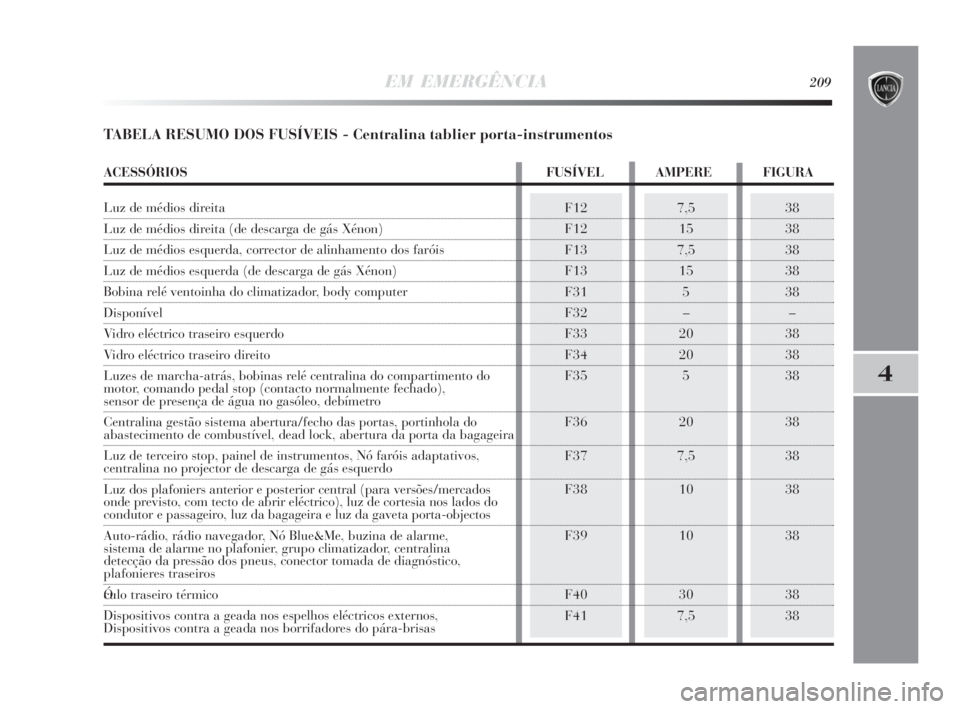

TABELA RESUMO DOS FUSÍVEIS - Centralina tablier porta-instrumentos
ACESSÓRIOS FUSÍVEL AMPERE FIGURA
Luz de médios direita
Luz de médios direita (de descarga de gás Xénon)
Luz de médios esquerda, corrector de alinhamento dos faróis
Luz de médios esquerda (de descarga de gás Xénon)
Bobina relé ventoinha do climatizador, body computer
Disponível
Vidro eléctrico traseiro esquerdo
Vidro eléctrico traseiro direito
Luzes de marcha-atrás, bobinas relé centralina do compartimento do
motor, comando pedal stop (contacto normalmente fechado),
sensor de presença de água no gasóleo, debímetro
Centralina gestão sistema abertura/fecho das portas, portinhola do
abastecimento de combustível, dead lock, abertura da porta da bagageira
Luz de terceiro stop, painel de instrumentos, Nó faróis adaptativos,
centralina no projector de descarga de gás esquerdo
Luz dos plafoniers anterior e posterior central (para versões/mercados
onde previsto, com tecto de abrir eléctrico), luz de cortesia nos lados do
condutor e passageiro, luz da bagageira e luz da gaveta porta-objectos
Auto-rádio, rádio navegador, Nó Blue&Me, buzina de alarme,
sistema de alarme no plafonier, grupo climatizador, centralina
detecção da pressão dos pneus, conector tomada de diagnóstico,
plafonieres traseiros
Ó culo traseiro térmico
Dispositivos contra a geada nos espelhos eléctricos externos,
Dispositivos contra a geada nos borrifadores do pára-brisas
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 209
