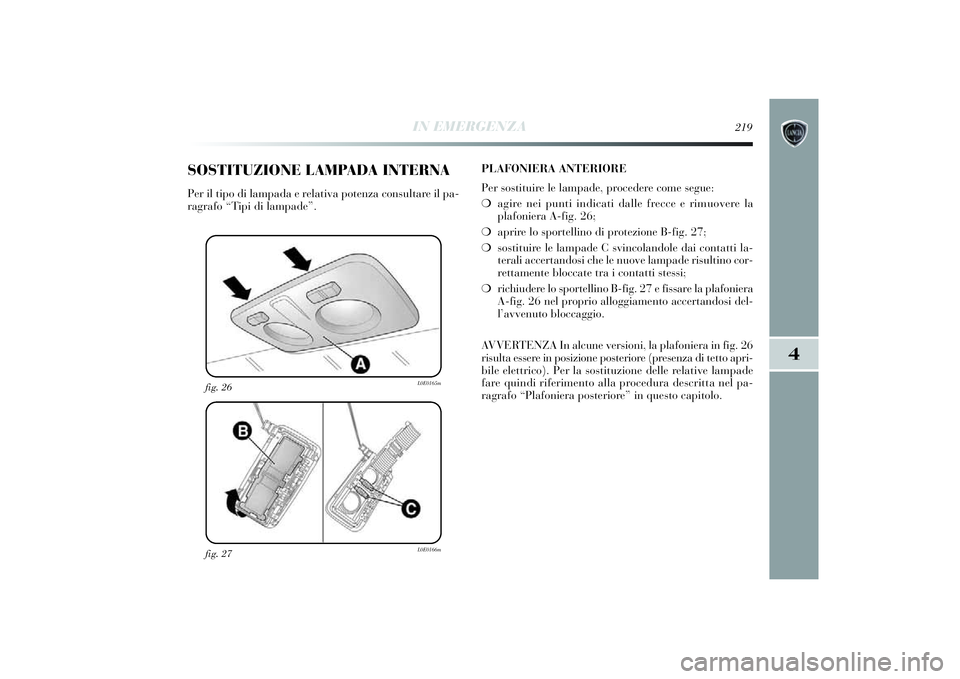

SOSTITUZIONE LAMPADA INTERNAPer il ti po di lampada e relati va potenza consultare i l pa-
ragrafo “T ip i d i lampade”. PLAFONIERA ANTERIORE
Per sosti
tuire le lampade, procedere come segue:
❍ agire ne i punti indi cati dalle frecce e ri muovere la
plafoni era A-fi g. 26;
❍ apri re lo sportelli no di protezi one B-fi g. 27;
❍ sosti tuire le lampade C svi ncolandole dai contatti la-
terali accertandosi che le nuove lampade ri sultino cor-
rettamente bloccate tra i contatti stessi;
❍ richi udere lo sportelli no B-fig. 27 e fi ssar
e la plafoniera
A-fi g. 26 nel propri o alloggiamento accertandosi del-
l ’avvenuto bloccaggi o.
AVVERTENZA In alcune versi oni, la plafoni era in fi g. 26
r isulta essere i n posizione posteri ore (presenza di tetto apri-
bile elettrico). Per la sostituzione delle relative lampade
fare qui ndi riferi mento alla procedura descri tta nel pa-
ragrafo “Plafoni era posteri ore” in questo capi tolo.
195-232 Delta I 1ed 26/08/13 09.56 Pagina 219

220
IN EMERGENZA
fig. 28
L0E0167m
fig. 30
L0E0169m
fig. 29
L0E0168m

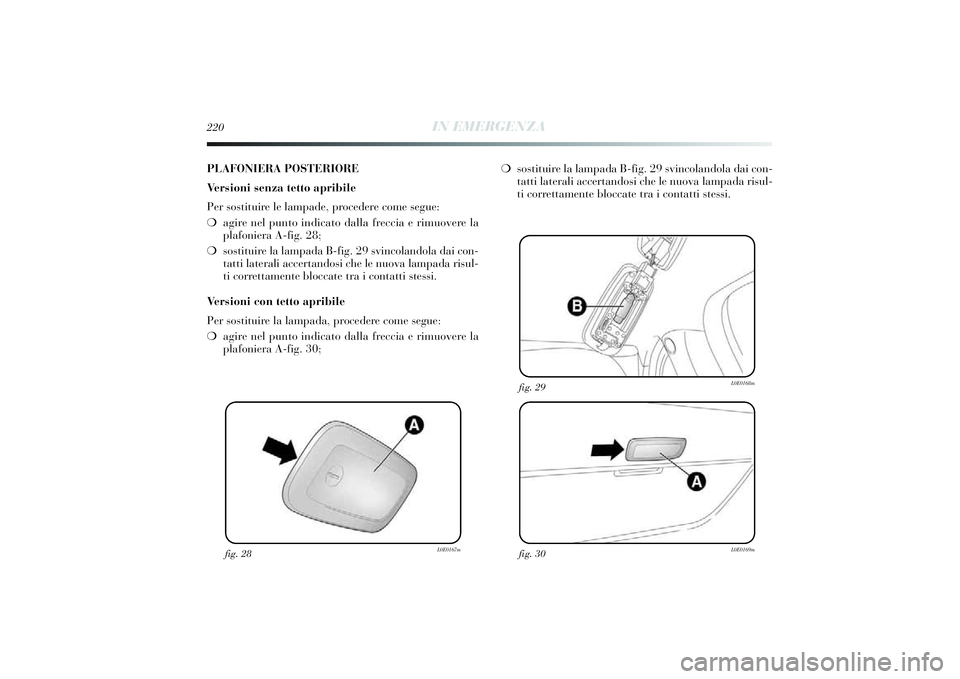

PLAFONIERA POSTERIORE
Ve r sioni senza tetto apribile
Per sosti tuire le lampade, procedere come segue:
❍ agire nel punto i ndicato dalla frecci a e rimuovere la
plafoni era A-fi g. 28;
❍ sosti tuire la lampada B-fi g. 29 svi ncolandola dai con-
tatti laterali accertandosi che le nuova lampada ri sul-
t i correttamente bloccate tra i contatti stessi.
Ve r s ioni con tetto apribile
Per sosti tuire la lampada, procedere come segue:
❍ agire nel punto i ndicato dalla frecci a e rimuovere la
plafoni era A-fi g. 30 ; ❍
sosti tuir
e la lampada B-fi
g. 29 svi ncolandola dai con-
tatti laterali accertandosi che le nuova lampada ri sul-
t i correttamente bloccate tra i contatti stessi.
195-232 Delta I 1ed 26/08/13 09.56 Pagina 220

IN EMERGENZA
221
4
fig. 32
L0E0171m
fig. 33
L0E0172m

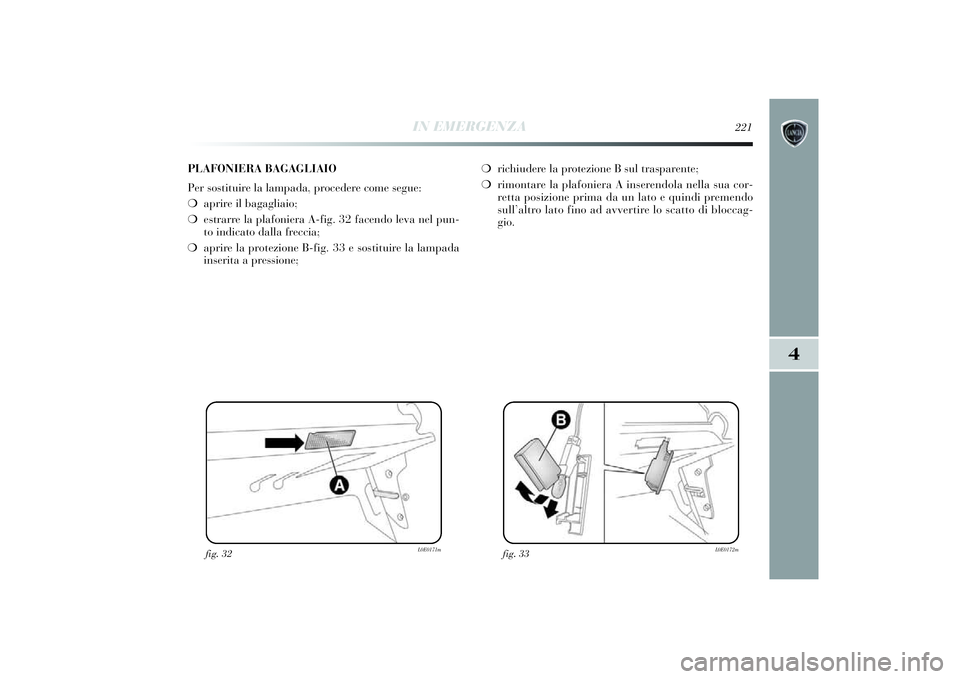

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere come segue:
❍ apri re il bagagli aio ;
❍ estrarre la plafoni era A-fig. 32 facendo leva nel pun-
to indi cato dalla frecci a;
❍ apri re la protezi one B-fig. 33 e sosti tuire la lampada
i nseri ta a pressi one; ❍
richi udere la protezi one B sul trasparente;
❍ rimontare la plafoni era A inserendola nella sua cor-
retta posi zione pri ma da un lato e qui ndi premendo
sull’ altro lato fi no ad avverti re lo scatto di bloccag-
g io .
195-232 Delta I 1ed 26/08/13 09.56 Pagina 221

222
IN EMERGENZA
fig. 34
L0E0173m
fig. 36
L0E0175m
fig. 35
L0E0174m

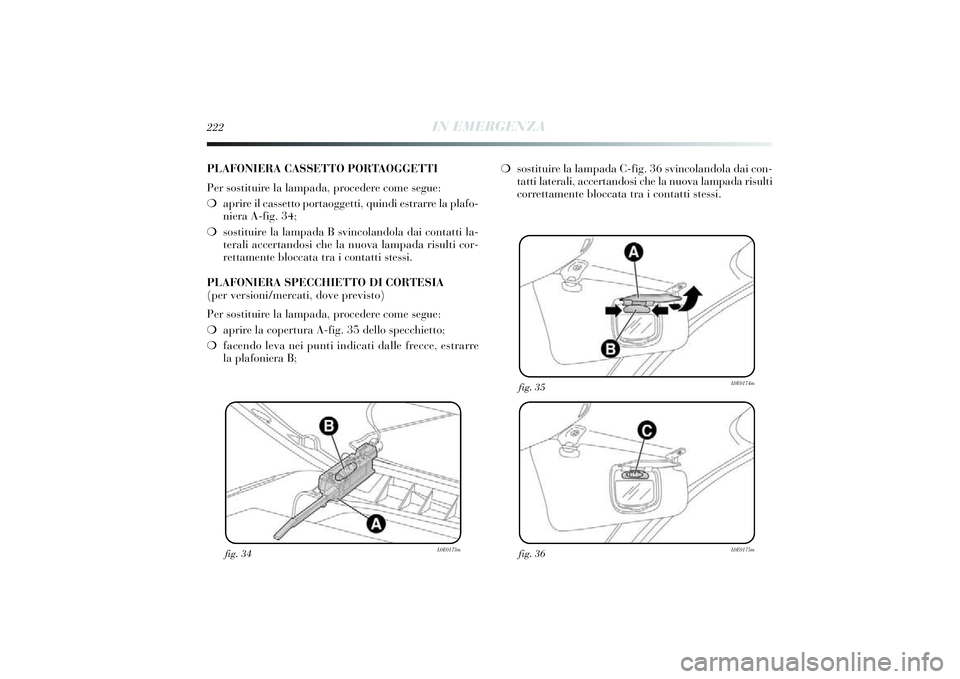

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada, procedere come segue:
❍ apri re il cassetto portaoggetti , quindi estrarre la plafo-
n iera A-fi g. 34;
❍ sosti tuire la lampada B svi ncolandola dai contatti la-
terali accertandosi che la nuova lampada ri sulti cor-
rettamente bloccata tra i contatti stessi.
PLAFONIERA SPECCHIETTO DI CORTESIA
(per versioni/mercati, dove previsto)
Per sosti tuire la lampada, procedere come segue:
❍ apri re la copertura A-fi g. 35 dello specchi etto;
❍ facendo leva nei punti indi cati dalle frecce, estrarre
la plafoni era B; ❍
sosti tuir
e la lampada C-fi g. 36 svi ncolandola dai con-
tatti laterali , accertandosi che la nuova lampada ri sulti
correttamente bloccata tra i contatti stessi.
195-232 Delta I 1ed 26/08/13 09.56 Pagina 222

IN EMERGENZA
223
4

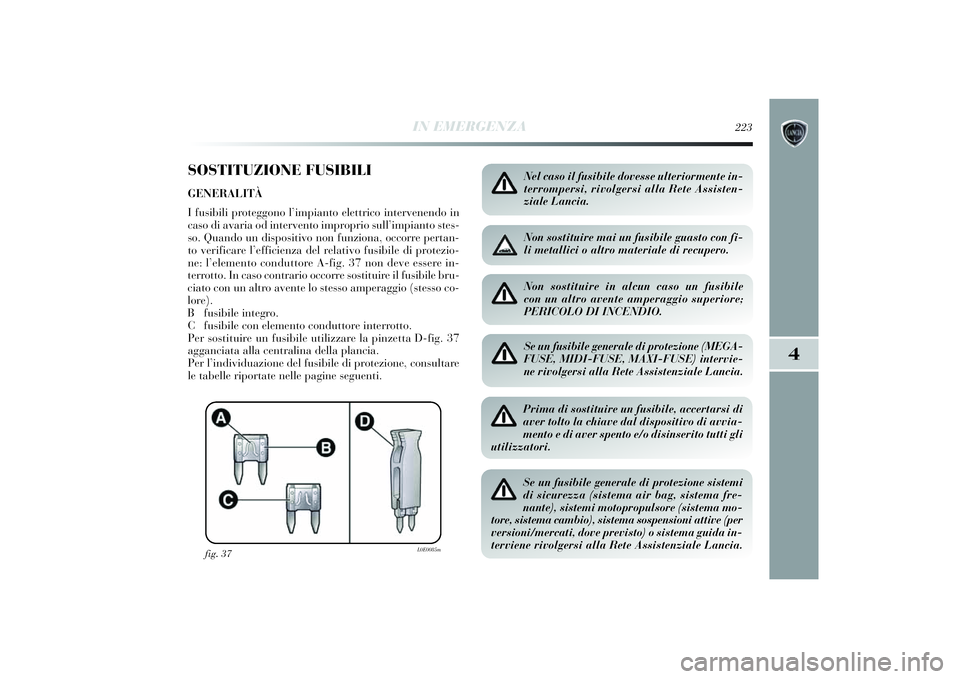

SOSTITUZIONE FUSIBILIGENERALITÀ
I fusibili proteggono l’impi anto elettrico intervenendo in
caso di avaria od intervento impropri o sull’impi anto stes-
so. Quando un di spositivo non funzi ona, occorre pertan-
to verificare l’efficienza del relativo fusibile di protezio-
ne: l’elemento conduttore A-fi g. 37 non deve essere i n-
terrotto. In caso contrari o occorre sostituire il fusi bile bru-
c iato con un altro avente lo stesso amperaggi o (stesso co-
lore).
Bfus ib ile integr
o.
Cfus ib ile con elemento conduttore i nterrotto.
Per sosti tuire un fusi bile uti lizzare la pi nzetta D-fi g. 37
agganci ata alla centrali na della plancia.
Per l’indi viduazi one del fusi bile di protezi one, consultare
le tabelle ri portate nelle pagi ne seguenti.
fig. 37
L0E0085m
Nel caso il fusibile dovesse ulteriormente in-
terrompersi, rivolgersi alla Rete Assisten-
ziale Lancia.Non sostituire mai un fusibile guasto con fi-
li metallici o altro materiale di recupero.Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO.Se un fusibile generale di protezione (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervie-
ne rivolgersi alla Rete Assistenziale Lancia.Prima di sostituire un fusibile, accertarsi di
aver tolto la chiave dal dispositivo di avvia-
mento e di aver spento e/o disinserito tutti gli
utilizzatori.Se un fusibile generale di protezione sistemi
di sicurezza (sistema air bag, sistema fre-
nante), sistemi motopropulsore (sistema mo-
tore, sistema cambio), sistema sospensioni attive (per
versioni/mercati, dove previsto) o sistema guida in-
terviene rivolgersi alla Rete Assistenziale Lancia.
195-232 Delta I 1ed 26/08/13 09.56 Pagina 223

224
IN EMERGENZA
POSIZIONE DEI FUSIBILI
Centralina fusibili plancia

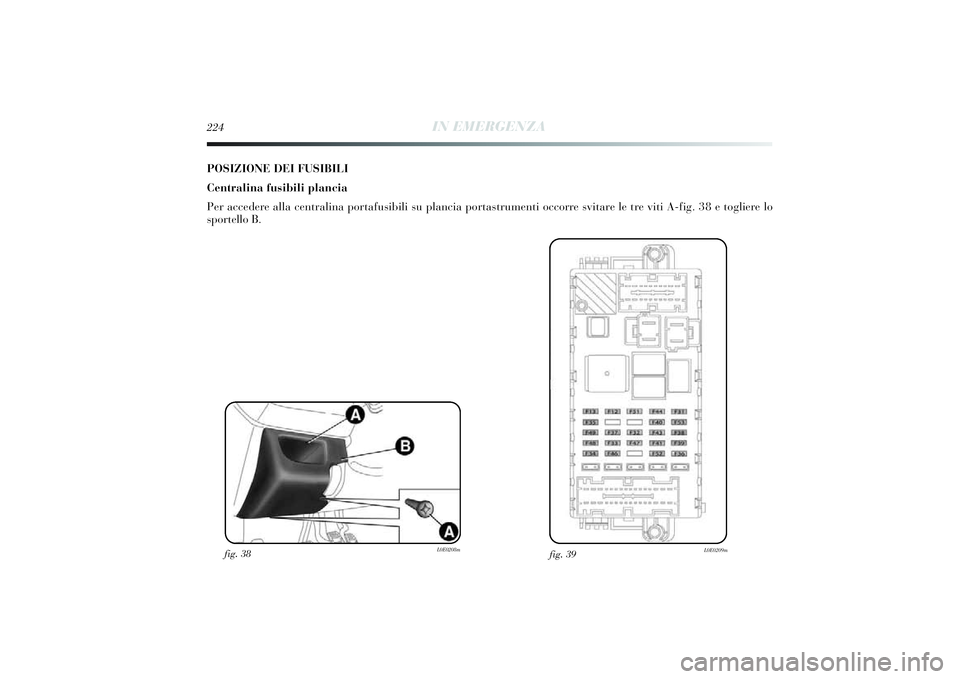

Per accedere alla centralina portafusibili su planci a portastrumenti occorre svitare le tre vi ti A-fi g. 38 e togli ere lo
sportello B.
fig. 38
L0E0208m
fig. 39
L0E0209m
195-232 Delta I 1ed 26/08/13 09.56 Pagina 224

IN EMERGENZA
225
4

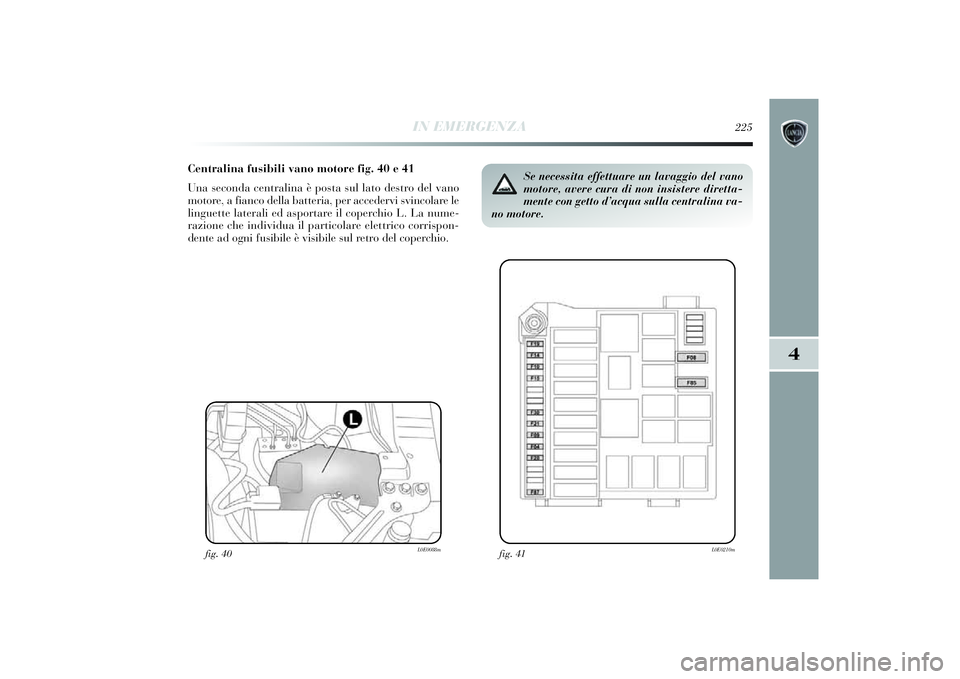

Centralina fusibili vano motore fig. 40 e 41
Una seconda centralina è posta sul lato destro del vano
motore, a fi anco della batteri a, per accedervi svincolare le
l inguette laterali ed asportare il coperchio L. La nume-
razi one che i ndividua il parti colare elettri co corrispon-
dente ad ogni fusibile è v is ib ile sul retro del coperchi o.
fig. 40
L0E0088m
Se necessita effettuare un lavaggio del vano
motore, avere cura di non insistere diretta-
mente con getto d’acqua sulla centralina va-
no motore.
fig. 41
L0E0210m
195-232 Delta I 1ed 26/08/13 09.57 Pagina 225

226
IN EMERGENZA

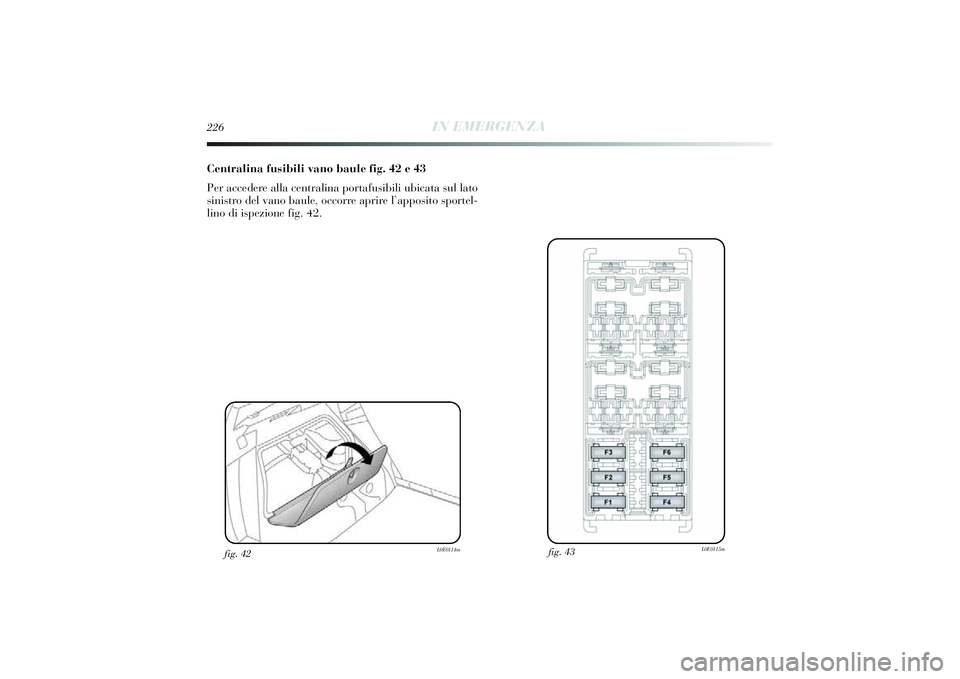

Centralina fusibili vano baule fig. 42 e 43
Per accedere alla centrali na portafusibili ub icata sul lato
s in istro del vano baule, occorre apri re l’apposi to sportel-
l ino di ispezi one fi g. 42.
fig. 43
L0E0115m
fig. 42
L0E0114m
195-232 Delta I 1ed 26/08/13 09.57 Pagina 226

IN EMERGENZA
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39

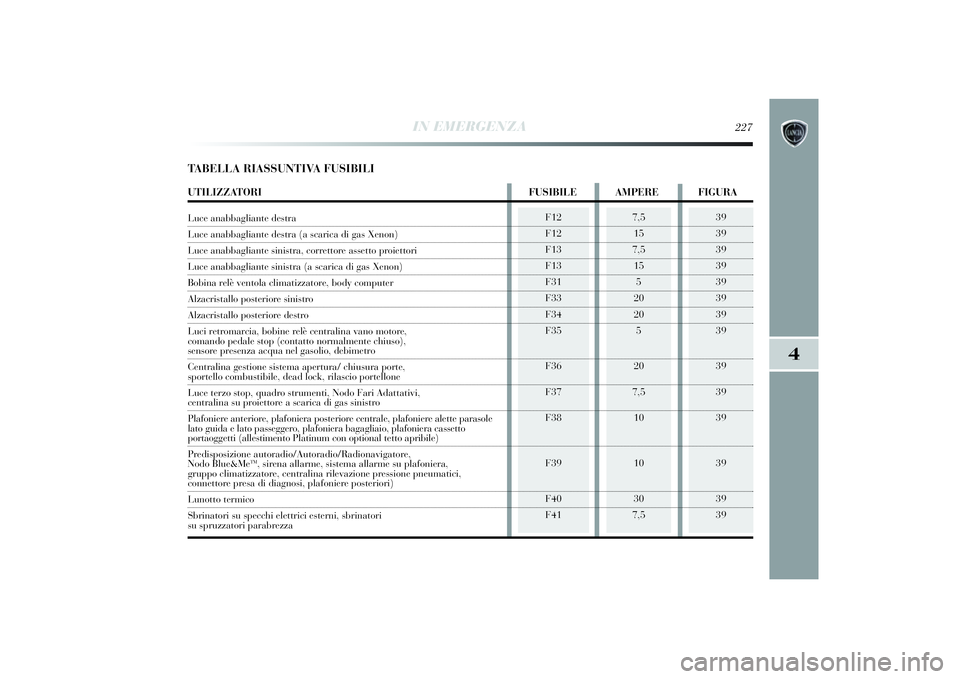

TABELLA RIASSUNTIVA FUSIBILIUTILIZZATORI FUSIBILE AMPERE FIGURALuce anabbagliante destra Luce anabbagliante destra (a scari ca di gas Xenon) Luce anabbagli ante sinistra, correttore assetto proi ettoriLuce anabbagliante sinistra (a scari ca di gas Xenon) Bobina relè ventola cli matizzatore, body computerAlzacri stallo posteri ore sinistroAlzacri stallo posteri ore destro
Luci retromarci a, bobine relè centrali na vano motore,
comando pedale stop (contatto normalmente chi uso), sensore presenza acqua nel gasolio, debimetro
Centrali na gestione sistema apertura/ chi usura porte, sportello combustibile, dead lock, ri lascio portellone
Luce terzo stop, quadro strumenti , Nodo Fari Adattativi, centrali na su proi ettore a scari ca di gas si nistro
Plafoni ere anteri ore, plafoni era posteriore centrale, plafoni ere alette parasole
lato gui da e lato passeggero, plafoni era bagagliaio, plafoni era cassetto portaoggetti (allestimento Plati num con opti onal tetto apri bile)
Predi sposizione autoradi o/Autoradio/Radionavigatore,
Nodo Blue&Me
TM, si rena allarme, si stema allarme su plafoni era,
gruppo cli matizzatore, centrali na rilevazi one pressi one pneumati ci,
connettore presa di diagnosi , plafoni ere posteri ori)Lunotto termi co
Sbri natori su specchi elettrici esterni , sbrinatori su spruzzatori parabrezza
195-232 Delta I 1ed 26/08/13 09.57 Pagina 227

39
39
39
39
39
39
39
39
39
228
IN EMERGENZA
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
205
5/7,5 (* )
15
7,5

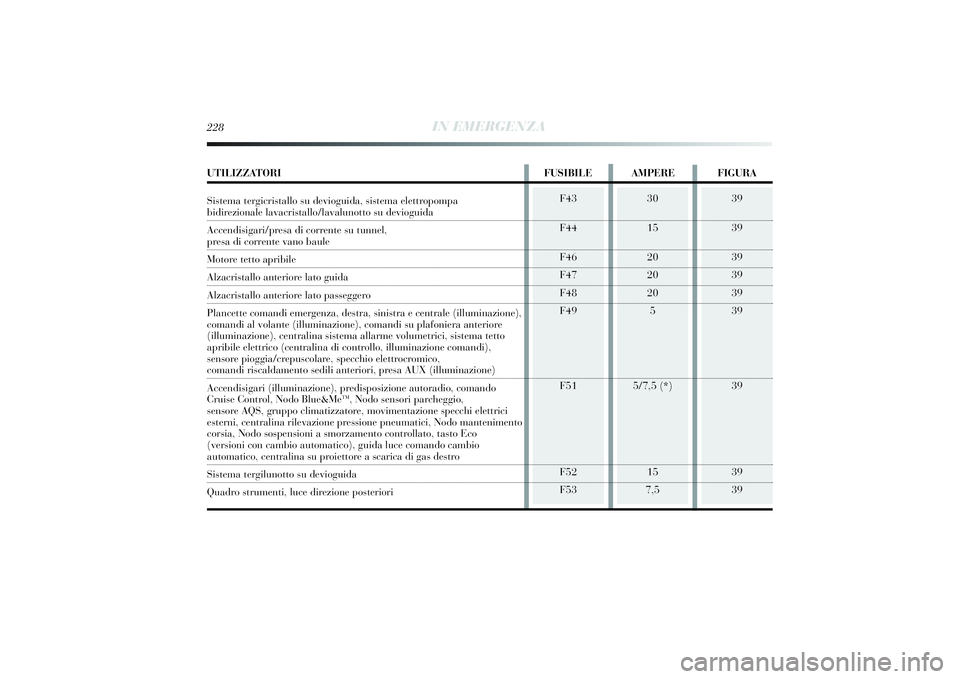

UTILIZZATORI FUSIBILE AMPERE FIGURA
S istema tergi cristallo su devi oguida, si stema elettropompabid irez ionale lavacri stallo/lavalunotto su devi oguida
Accendi sigari /presa di corrente su tunnel, presa di corrente vano bauleMotore tetto apri bileAlzacri stallo anteri ore lato guidaAlzacristallo anteri ore lato passeggero
Plancette comandi emergenza, destra, si nistra e centrale (i lluminazione),
comandi al volante (i lluminazione), comandi su plafoniera anteriore
( illumi nazione), centrali na sistema allarme volumetri ci, si stema tetto
apri bile elettri co (centrali na di controllo, i lluminazione comandi ),
sensore pi oggia/crepuscolare, specchi o elettrocromico, comandi riscaldamento sedi li anteri ori, presa AUX (i lluminazione)
Accendi sigari (illumi nazione), predi sposizione autoradi o, comando
Crui se Control, Nodo Blue&Me
TM, Nodo sensori parcheggio,
sensore AQS, gruppo cli matizzatore, movi mentazione specchi elettrici
esterni , centrali na rilevazi one pressi one pneumati ci, Nodo manteni mento
corsi a, Nodo sospensi oni a smorzamento controllato, tasto Eco
(versi oni con cambi o automatico), guida luce comando cambi o
automatico, centrali na su proiettore a scari ca di gas destroSistema tergi lunotto su devi oguidaQuadro strumenti , luce direzione posteri ori
195-232 Delta I 1ed 26/08/13 09.57 Pagina 228
