IN EMERGENZA
229
4
F08
F09
F10
F14
F15
F19
F30
F85F1
F2
F3
F6
F4
F5
40
30
15
15
30
7,5 15
15
30
30
10
10
15
10
41
41
41
41
41
41
41
41
43
43
43
43
43
43

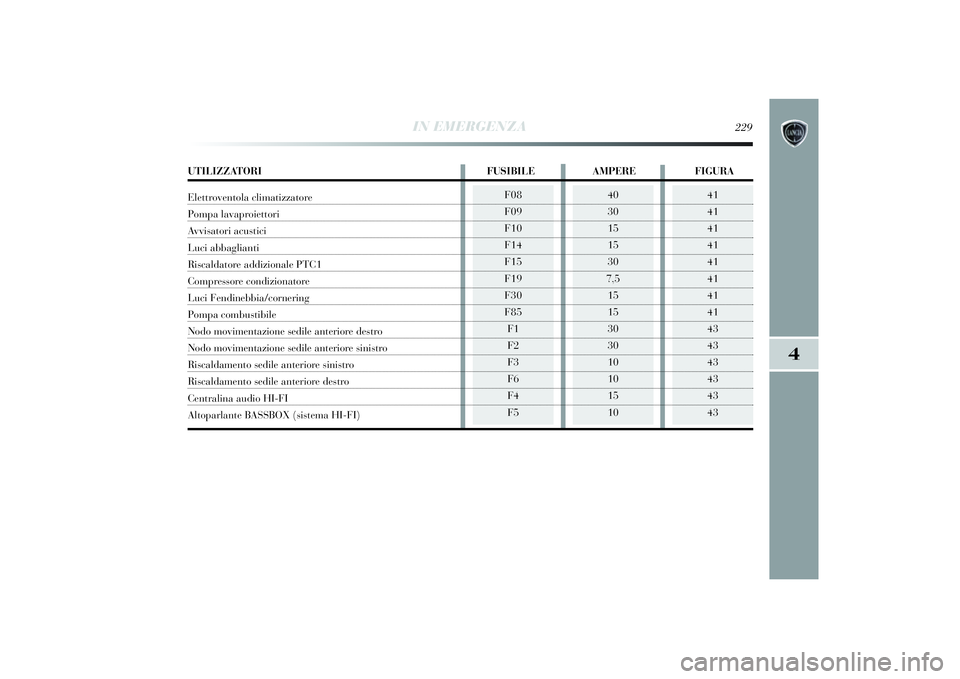

UTILIZZATORI FUSIBILE AMPEREFIGURAElettroventola climatizzatorePompa lavaproi ettori Av visatori acusti ciLuci abbagli antiRiscaldatore addi zionale PTC1Compressore condi zionatoreLuci Fendi nebbia/corneri ngPompa combusti bileNodo movi mentazione sedi le anteri ore destroNodo movi mentazione sedi le anteri ore sinistroR iscaldamento sedi le anteriore sinistroR iscaldamento sedi le anteriore destroCentralina audio HI-FI Altoparlante BASSBOX (si stema HI-FI)
195-232 Delta I 1ed 26/08/13 09.57 Pagina 229

230
IN EMERGENZA
RICARICA DELLA BATTERIAAVVERTENZA La descrizione della procedura di ricari -
ca della batteri a è r iportata uni camente a ti tolo informa-
t ivo. Per l’ esecuzi one di tale operazi one, si raccomanda di
r ivolgersi alla Rete Assi stenziale Lanci a.
S i consi glia una ri carica lenta a basso amperaggi o per la
durata di circa 24 ore. Una carica per lungo tempo po-
trebbe danneggi are la batteria.
Per effettuare la ri carica, procedere come segue:
❍ scollegare il morsetto dal polo negati vo della batteria;
❍ collegare ai poli della batteri a i cavi dell’ appar
ecchio
d i r icari ca, ri spettando le polari tà;
❍ accendere l’ apparecchio di ricari ca;
❍ termi nata la ri carica, spegnere l’ apparecchio prima
d i scollegarlo dalla batteri a;
❍ ricollegare il morsetto al polo negati vo della batteria.
Il liquido contenuto nella batteria è velenoso
e corrosivo, evitare il contatto con la pelle e
gli occhi. L’operazione di ricarica della bat-
teria deve essere effettuata in ambiente ventilato e
lontano da fiamme libere o possibili fonti di scintil-
le, per evitare il pericolo di scoppio e d’incendio.Non tentare di ricaricare una batteria con-
gelata: occorre prima sgelarla, altrimenti si
corre il rischio di scoppio. Se vi è stato con-
gelamento, occorre far controllare la batteria prima
della ricarica, da personale specializzato, per ve-
rificare che gli elementi interni non si siano dan-
neggiati e che il contenitore non si sia fessurato, con
rischio di fuoriuscita di acido velenoso e corrosivo.
195-232 Delta I 1ed 26/08/13 09.57 Pagina 230

IN EMERGENZA
231
4
SOLLEVAMENTO DELLA VETTURANel caso in cui si rendesse necessari o sollevare la vettura,
recarsi presso la Rete Assi stenziale Lanci a, che è attrez-
zata di ponti a bracci o sollevatori da officina.
AVVERTENZA Per versi oni dotate di min igonne presta-
re parti colare attenzi one nel posizionamento del bracci o
del sollevatore.
TRAINO DELLA VETTURAL ’anello di traino, forni to in dotazi one con la vettura è ubi-
cato nel conteni tore degli attrezzi, sotto il tappeto di ri-
vesti mento nel bagagli aio .

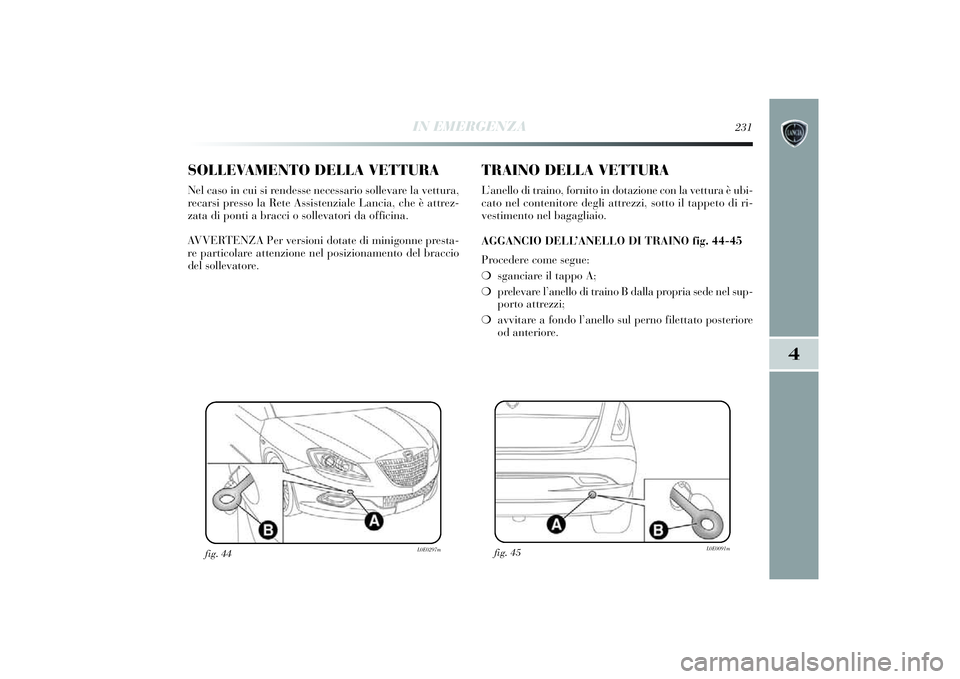

AGGANCIO DELL ’ANELLO DI TRAINO fig. 44-45
Procedere come segue:
❍ sganci are il tappo A;
❍ prelevare l’ anello di traino B dalla propri a sede nel sup-
porto attrezzi;
❍ avvi tare a fondo l’ anello sul perno fi lettato posteriore
od anteri ore.
fig. 44
L0E0297m
fig. 45
L0E0091m
195-232 Delta I 1ed 26/08/13 09.57 Pagina 231

232
IN EMERGENZA
Durante il traino ricordarsi che non avendo
l’ausilio del servofreno e del servosterzo elet-
trico per frenare è necessario esercitare un
maggior sforzo sul pedale e per sterzare è neces-
sario un maggior sforzo sul volante. Non utilizza-
re cavi flessibili per effettuare il traino, evitare gli
strappi. Durante le operazioni di traino verificare
che il fissaggio del giunto alla vettura non danneg-
gi i componenti a contatto. Nel trainare la vettura,
è obbligatorio rispettare le specifiche norme di cir-
colazione stradale, relative sia al dispositivo di
traino, sia al comportamento da tenere sulla st ra-
da. Durante il traino della vettura non avviare il
motore. Prima di avvitare l’anello pulire accurata-
mente la sede filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a fondo l’anello
nella relativa sede.
I ganci traino anteriore e posteriore devono
essere utilizzati unicamente per operazioni
di soccorso sul piano stradale. è consentito
il traino per brevi tratti mediante impiego di appo-
sito dispositivo conforme al codice della strada
(barra rigida), movimentazione veicolo sul piano
stradale per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON DEVONO es-
sere utilizzati per operazioni di recupero veicolo
al di fuori del piano stradale o in presenza di osta-
coli e/o per operazioni di traino mediante funi o al-
tri dispositivi non rigidi. Rispettando le condizio-
ni di cui sopra, il traino deve avvenire con i due vei-
coli (trainante e trainato) il più possibile allineati
sullo stesso asse di mezzeria.
Prima di iniziare il traino, ruotare la chia-
ve di avviamento in posizione MAR e succes-
sivamente in STOP, senza estrarla. Estraen-
do la chiave si inserisce automaticamente il bloc-
casterzo, con conseguente impossibilità di sterzare
le ruote.
195-232 Delta I 1ed 26/08/13 09.57 Pagina 232

MANUTENZIONE E CURA
233
Manutenzione programmata ..................................................... 234
P iano di manutenzi one programmata ....................................... 235
Controlli periodici ..................................................................... 237
Uti lizzo gravoso della vettura .................................................... 237
Ve r if ica de i l ivelli ..................................................................... 239
F iltro ari a/Filtro anti polline/Fi ltro gasoli o................................. 243
Batteri a ........................................................................\
............ 244
Ruote e pneumati ci .................................................................. 247
Tubazi oni in gomma ................................................................. 249
Te r g icri stallo/tergi lunotto ......................................................... 249
Carrozzeri a ........................................................................\
...... 252
Interni ........................................................................\
.............. 256
233-256 Delta I 1ed 26/08/13 10.01 Pagina 233

234
MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATAUna corretta manutenzione è determ inante per garanti re
alla vettura una lunga vi ta in condi zioni otti mali.
Per questo Lanci a ha predisposto una seri e di controlli e
d i i nterventi di manutenzi one ogni 35.000 chi lometri.
La manutenzi one programmata non esauri sce tuttavia
completamente tutte le esi genze della vettura: anche nel
peri odo in iz iale pri ma del tagli ando dei 35.000 chi lome-
tri e successi vamente, tra un tagli ando e l’altro, sono pur
sempre necessari e le ordinarie attenzi oni come ad esem-
p io il contr

ollo si stemati co con eventuale ri pristino del li -
vello dei liqui di, della pressi one dei pneumati ci ecc...
AVVERTENZA I tagli andi di Manutenzi one Programmata
sono prescri tti dal Costruttore. La mancata esecuzi one de-
gli stessi può comportare la decadenza della garanzi a. Il servi
zio di Manutenzi one Programmata vi ene prestato
da tutta la Rete Assi stenziale Lanci a, a tempi prefissati.
Se durante l’ effettuazione di ciascun intervento, oltre al-
le operazi oni pr
evi ste, si dovesse presentare la necessi tà d i
ulteri ori sost ituzi oni o r iparazi oni, queste potranno veni -
re esegui te solo con l’ esplicito accordo del Cli ente.
AVVERTENZA Si consigli a di segnalare sub ito alla Rete
Assi stenzi ale Lanci a eventuali piccole anomali e di fun-
z ionamento, senza attendere l’ esecuzione del prossi mo ta-
gli ando.
Se la vettura vi ene usata frequentemente per i l traino di
r imorchi , occorre ri durre l’intervallo tra una manuten-
z ione programmata e l’ altra.
233-256 Delta I 1ed 26/08/13 10.01 Pagina 234

MANUTENZIONE E CURA
235
5
PIANO DI MANUTENZIONE PROGRAMMATA
Migli aia di chilometri
Mesi
Controllo condi zioni /usura pneumati ci ed eventuale regolazi one pressione
Controllo funzi onamento impi anto di illumi nazione (fari , indi catori di d irez ione, emergenza, abi tacolo, vano bagagli , spie quadro strumenti , ecc.)Controllo funzi onamento impi anto tergi /lavacristalliControllo posi zionamento/usura spazzole tergi cristallo/tergi lunotto
Controllo condi zioni e usura patti ni freni a disco anteri ori e funzi onamentosegnalatore usura patti niControllo condi zioni e usura guarni zioni patti ni a di sco posteri ori
Controllo vi sivo condi zioni: esterno carrozzeri a,
protetti vo sottoscocca, tratti rig id i e flessi bili delle tubazi oni
(scari co - ali mentazi one combusti bile - freni ), elementi in gomma (cuffi e - manicotti - boccole ecc. )
Controllo stato puli zia serrature cofano motore e baule, puli zia e lubri ficazi one leveri smi
Controllo ed eventuale ri pristino li vello li quidi (raffreddamento motore, freni /frizione idrauli ca, lavacri stalli, batteri a ecc.)Controllo ed eventuale regolazi one corsa leva freno a manoControllo tensione ed eventuale regolazi one cinghie comando accessori Controllo emissioni /fumosi tà allo scari co 35 70 105 140 175
24 48 72 96 120
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ● ●●
●● ● ● ●
233-256 Delta I 1ed 26/08/13 10.01 Pagina 235

Migli aia di chilometri
Mesi
Controllo funzi onalità s istemi controllo motore (medi ante presa diagnosi)Controllo stato di carica della batteri a ed eventuale ri caricaSosti tuzione ci nghia/e comando accessoriSosti tuzione ci nghia dentata comando di stribuzi one (* ) Sostituzione fi ltro combusti bileSosti tuzione cartucci a filtro ari aSostituzione oli o motore e fi ltro olio (versi oni senza DPF) (oppure ogni 24 mesi)Sostituzione oli o motore e fi ltro olio (versi oni con DPF) ( **) Sostituzione li quido freni (oppure ogni 24 mesi)Sostituzione fi ltro anti polline (oppure ogni 15 mesi)
( * ) Indi pendentemente dalla percorrenza ch ilometri ca, la ci nghia comando di stribuzi one deve essere sosti tuita ogni 4 anni per
i mpi eghi severi (climi freddi , uso ci ttadino, lunghe permanenze al mi nimo) o comunque ogni 5 anni.
( **)L ’effetti vo intervallo di sostituzione oli o e filtro oli o motore, di pendente dalla condi zione di utilizzo della vettura, vi ene segna-
lato trami te spia o messaggi o (dove pr

evi sto) sul quadro strumenti e non deve comunque eccedere i 24 mesi.
Nel caso la vettura si a utilizzata prevalentemente su percorsi urbani è necessari o sostituire oli o motore e fi ltro
ogni 12 mesi.
35 70 105 140 175
24 48 72 96 120
●● ● ● ●
●● ● ● ● ●●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
236
MANUTENZIONE E CURA
233-256 Delta I 1ed 26/08/13 10.01 Pagina 236

CONTROLLI PERIODICIOgni 1.000 km o pri ma di lunghi viaggi controllare ed
eventualmente ri pristinare:
❍ livello li quido di raffreddamento motore;
❍ livello li quido freni;
❍ livello li quido lavacri stallo;
❍ pressi one e condi zione dei pneumati ci;
❍ funzi onamento impi anto di illumi nazione (fari , indi -
catori di d irez ione, emergenza, ecc. );
❍ funzi onamento impi anto ter gi/lavacri stallo e posi zio-
namento/usura spazzole tergi cristallo/tergi lunotto;
Ogni 3.000 km controllare ed eventualmente ri pristinare:
l ivello oli o motore.
UTILIZZO GRAVOSO
DELLA VETTURANel caso la vettura si a utilizzata prevalentemente i n una
delle seguenti condizioni parti colarmente severe:
❍ trai no di rimorchi o o roulotte;
❍ strade polverose;
❍ tragi tti brevi (meno di 7-8 km) e ri petuti e con tem-
peratura esterna sotto zero;
❍ motore che gi ra frequentemente al mi nimo o gui da su
lunghe di stanze a bassa veloci tà oppure i n caso di lun-
ga inatti vit à.
MANUTENZIONE E CURA
237
233-256 Delta I 1ed 26/08/13 10.01 Pagina 237

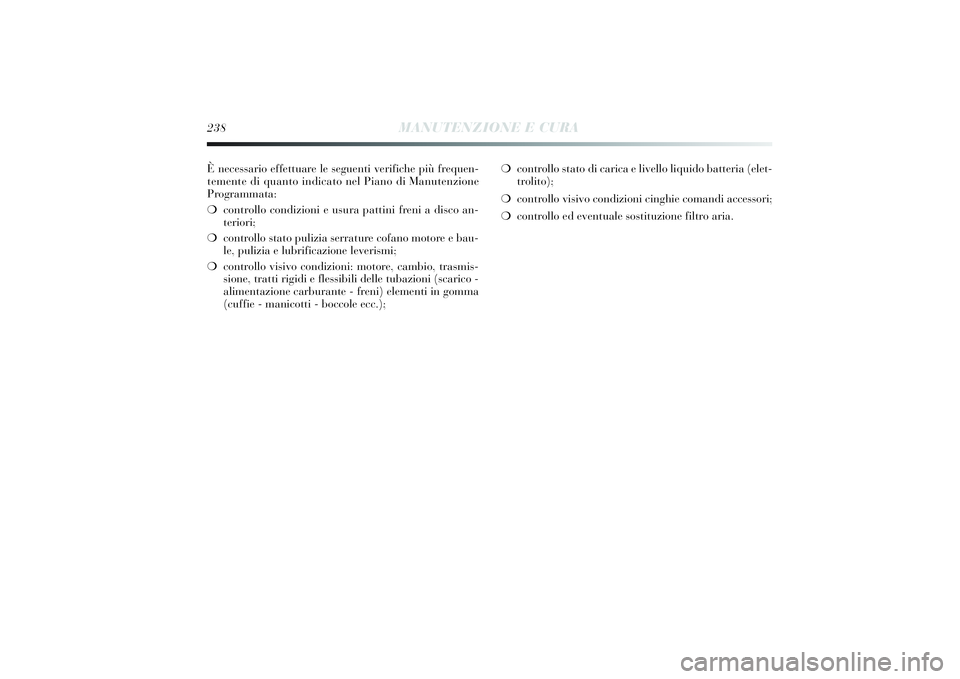

Ènecessari o effettuare le seguenti verifiche più frequen-
temente di quanto indicato nel Pi ano di Manutenzi one
Programmata:
❍ controllo condi zioni e usura patti ni freni a disco an-
teri ori;
❍ controllo stato puli zia serrature cofano motore e bau-
le, puli zia e lubri ficazi one leveri smi;
❍ controllo vi sivo condi zioni: motore, cambi o, trasmis-
s ione, tratti rig id i e fless ib ili delle tubaz ioni (scar ico -
ali mentazi one carburante - fr

eni ) elementi in gomma
(cuffi e - mani cotti - boccole ecc. ); ❍
controllo stato di carica e li vello li quido batteri a (elet-
troli to);
❍ controllo vi sivo condi zioni cinghi e comandi accessori;
❍ controllo ed eventuale sosti tuzione fi ltro ari a.
238
MANUTENZIONE E CURA
233-256 Delta I 1ed 26/08/13 10.01 Pagina 238
