Lancia Delta 2015 Notice d'entretien (in French)

CONNAISSANCE DU VÉHICULE129
1Si le véhicule est équipé du système T.P.M.S.,
quand un pneu est démonté, il convient de rem-
placer également le joint en caoutchouc de la
valve. S’adresser au Réseau Après-vente Lancia.
Si le véhicule est équipé du système T.P.M.S.,
les opérations de montage/démontage des
pneus et/ou des jantes nécessitent des pré-
cautions particulières. Pour éviter d’endommager
ou de monter les capteurs de façon incorrecte, le
remplacement des pneus et/ou des jantes doit être
effectué exclusivement par du personnel spécialisé.
S’adresser au Réseau Après-vente Lancia.
Des interférences en cas de radiofréquences
particulièrement intenses peuvent compro-
mettre le bon fonctionnement du système
T.P.M.S. Cet état sera signalé au conducteur par
l’éclairage du témoin
nou par le symbole affiché
à l’écran (accompagné d’un message). Ce signal
disparaîtra automatiquement dès que la perturba-
tion cesse.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 129

130CONNAISSANCE DU VÉHICULE
S’adresser au RéseauAprès-vente Lancia
Réparer la roue endommagée
S’adresser au Réseau Après-vente Lancia
–
S’adresser au Réseau Après-vente Lancia
––
NON
NON OUI
OUI
OUIOUI
OUI
OUI
NON
NON
NON
(*) Indiquées comme alternative sur la Notice d’entretien, disponibles dans la Lineaccessori Lancia.
(**) Non croisé (les pneus doivent rester sur le même côté).

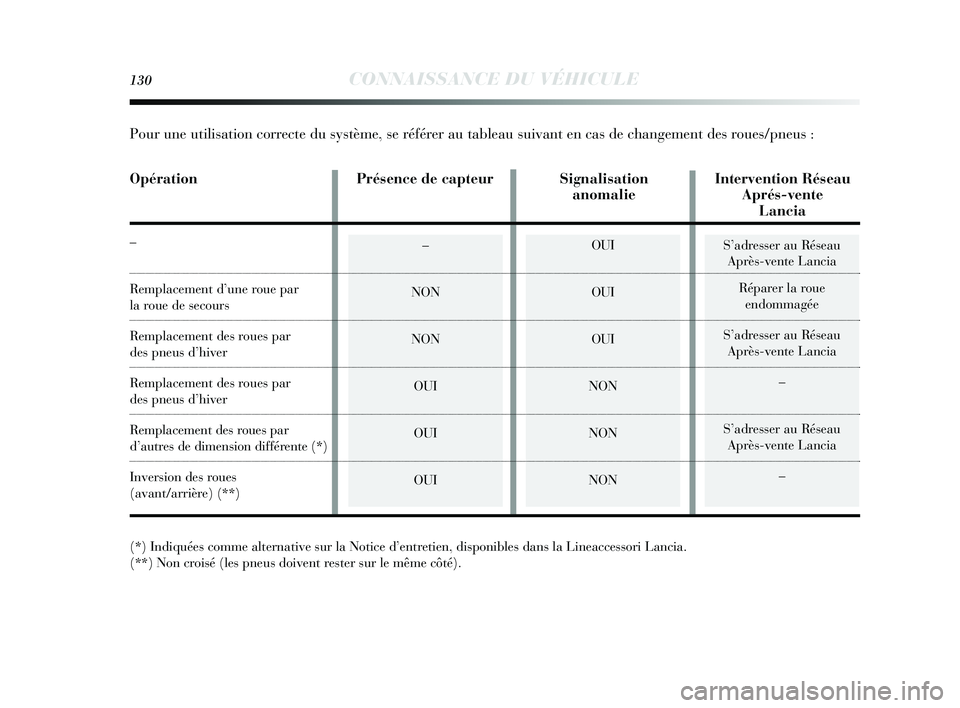

Pour une utilisation correcte du système, se référer au tableau suivant en cas de changement des roues/pneus :
Opération Présence de capteur Signalisation Intervention Réseau anomalie Aprés-vente
Lancia
–
Remplacement d’une roue par
la roue de secours
Remplacement des roues par
des pneus d’hiver
Remplacement des roues par
des pneus d’hiver
Remplacement des roues par
d’autres de dimension différente (*)
Inversion des roues
(avant/arrière) (**)
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 130

CONNAISSANCE DU VÉHICULE131
1

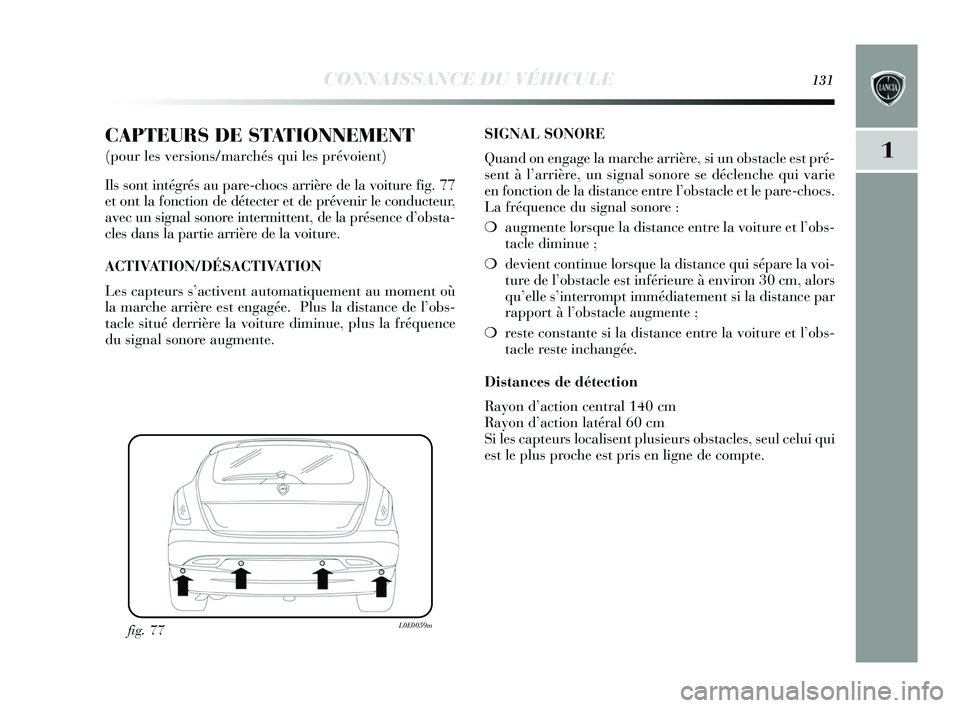

CAPTEURS DE STATIONNEMENT
(pour les versions/marchés qui les prévoient)
Ils sont intégrés au pare-chocs arrière de la voiture fig. 77
et ont la fonction de détecter et de prévenir le conducteur,
avec un signal sonore intermittent, de la présence d’obsta-
cles dans la partie arrière de la voiture.
ACTIVATION/DÉSACTIVATION
Les capteurs s’activent automatiquement au moment où
la marche arrière est engagée. Plus la distance de l’obs-
tacle situé derrière la voiture diminue, plus la fréquence
du signal sonore augmente.
fig. 77L0E0059m
SIGNAL SONORE
Quand on engage la marche arrière, si un obstacle est pré-
sent à l’arrière, un signal sonore se déclenche qui varie
en fonction de la distance entre l’obstacle et le pare-chocs.
La fréquence du signal sonore :
❍augmente lorsque la distance entre la voiture et l’obs-
tacle diminue ;
❍ devient continue lorsque la distance qui sépare la voi-
ture de l’obstacle est inférieure à environ 30 cm, alors
qu’elle s’interrompt immédiatement si la distance par
rapport à l’obstacle augmente ;
❍ reste constante si la distance entre la voiture et l’obs-
tacle reste inchangée.
Distances de détection
Rayon d’action central 140 cm
Rayon d’action latéral 60 cm
Si les capteurs localisent plusieurs obstacles, seul celui qui
est le plus proche est pris en ligne de compte.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 131

132CONNAISSANCE DU VÉHICULE

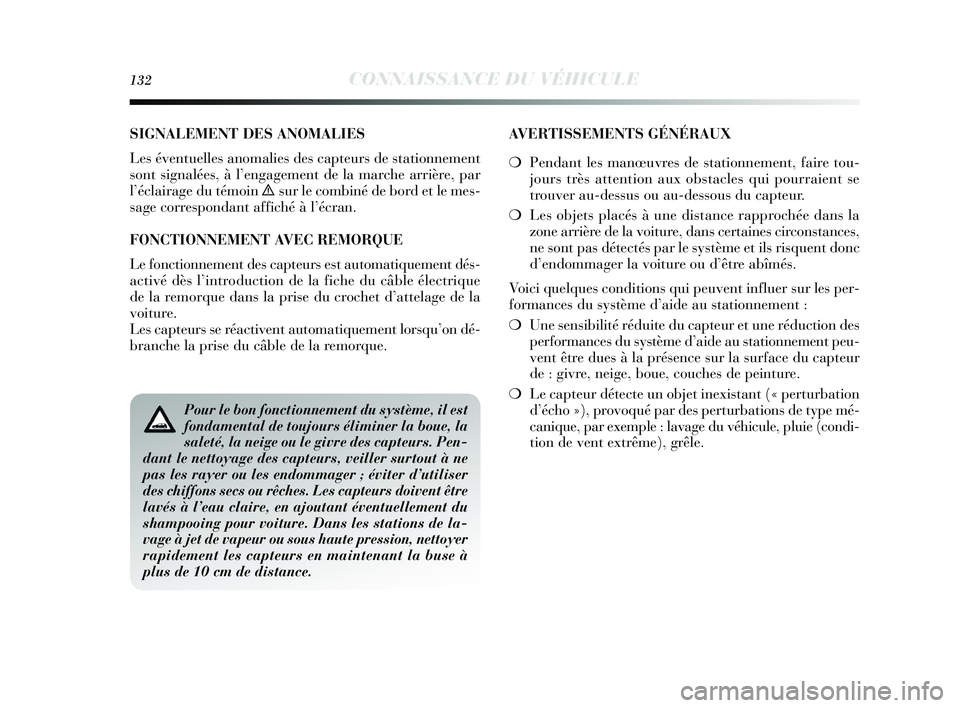

SIGNALEMENT DES ANOMALIES
Les éventuelles anomalies des capteurs de stationnement
sont signalées, à l’engagement de la marche arrière, par
l’éclairage du témoin
èsur le combiné de bord et le mes-
sage correspondant affiché à l’écran.
FONCTIONNEMENT AVEC REMORQUE
Le fonctionnement des capteurs est automatiquement dés-
activé dès l’introduction de la fiche du câble électrique
de la remorque dans la prise du crochet d’attelage de la
voiture.
Les capteurs se réactivent automatiquement lorsqu’on dé-
branche la prise du câble de la remorque.
Pour le bon fonctionnement du système, il est
fondamental de toujours éliminer la boue, la
saleté, la neige ou le givre des capteurs. Pen-
dant le nettoyage des capteurs, veiller surtout à ne
pas les rayer ou les endommager ; éviter d’utiliser
des chiffons secs ou rêches. Les capteurs doivent être
lavés à l’eau claire, en ajoutant éventuellement du
shampooing pour voiture. Dans les stations de la-
vage à jet de vapeur ou sous haute pression, nettoyer
rapidement les capteurs en maintenant la buse à
plus de 10 cm de distance.
AVERTISSEMENTS GÉNÉRAUX
❍ Pendant les manœuvres de stationnement, faire tou-
jours très attention aux obstacles qui pourraient se
trouver au-dessus ou au-dessous du capteur.
❍ Les objets placés à une distance rapprochée dans la
zone arrière de la voiture, dans certaines circonstances,
ne sont pas détectés par le système et ils risquent donc
d’endommager la voiture ou d’être abîmés.
Voici quelques conditions qui peuvent influer sur les per-
formances du système d’aide au stationnement :
❍ Une sensibilité réduite du capteur et une réduction des
performances du système d’aide au stationnement peu-
vent être dues à la présence sur la surface du capteur
de : givre, neige, boue, couches de peinture.
❍ Le capteur détecte un objet inexistant (« perturbation
d’écho »), provoqué par des perturbations de type mé-
canique, par exemple : lavage du véhicule, pluie (condi-
tion de vent extrême), grêle.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 132

CONNAISSANCE DU VÉHICULE133
1

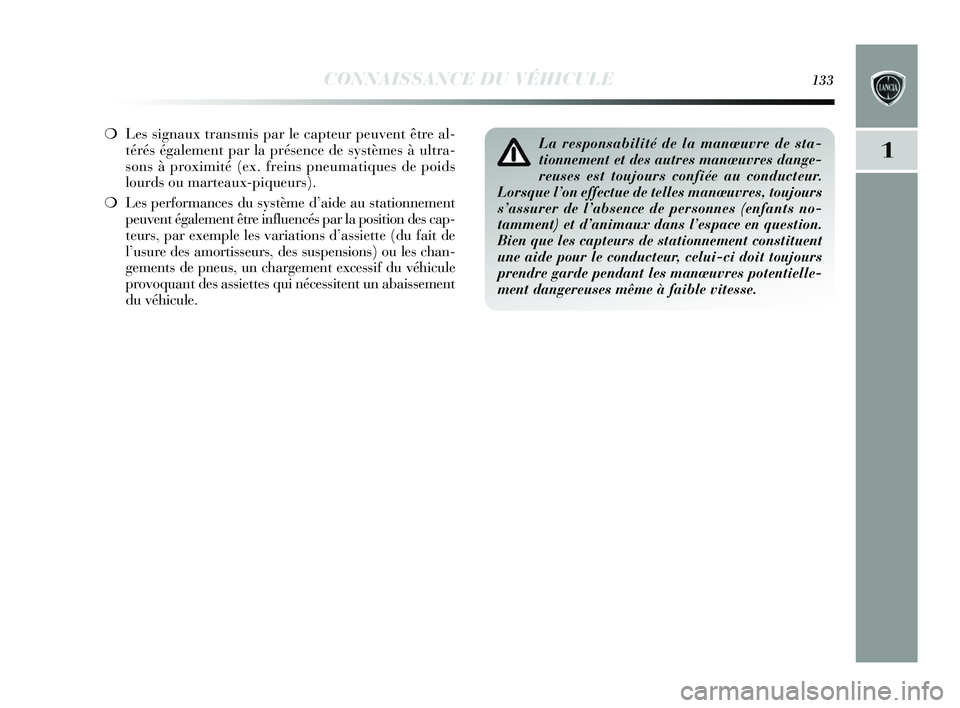

❍Les signaux transmis par le capteur peuvent être al-
térés également par la présence de systèmes à ultra-
sons à proximité (ex. freins pneumatiques de poids
lourds ou marteaux-piqueurs).
❍ Les performances du système d’aide au stationnement
peuvent également être influencés par la position des cap-
teurs, par exemple les variations d’assiette (du fait de
l’usure des amortisseurs, des suspensions) ou les chan-
gements de pneus, un chargement excessif du véhicule
provoquant des assiettes qui nécessitent un abaissement
du véhicule.La responsabilité de la manœuvre de sta-
tionnement et des autres manœuvres dange-
reuses est toujours confiée au conducteur.
Lorsque l’on effectue de telles manœuvres, toujours
s’assurer de l’absence de personnes (enfants no-
tamment) et d’animaux dans l’espace en question.
Bien que les capteurs de stationnement constituent
une aide pour le conducteur, celui-ci doit toujours
prendre garde pendant les manœuvres potentielle-
ment dangereuses même à faible vitesse.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 133

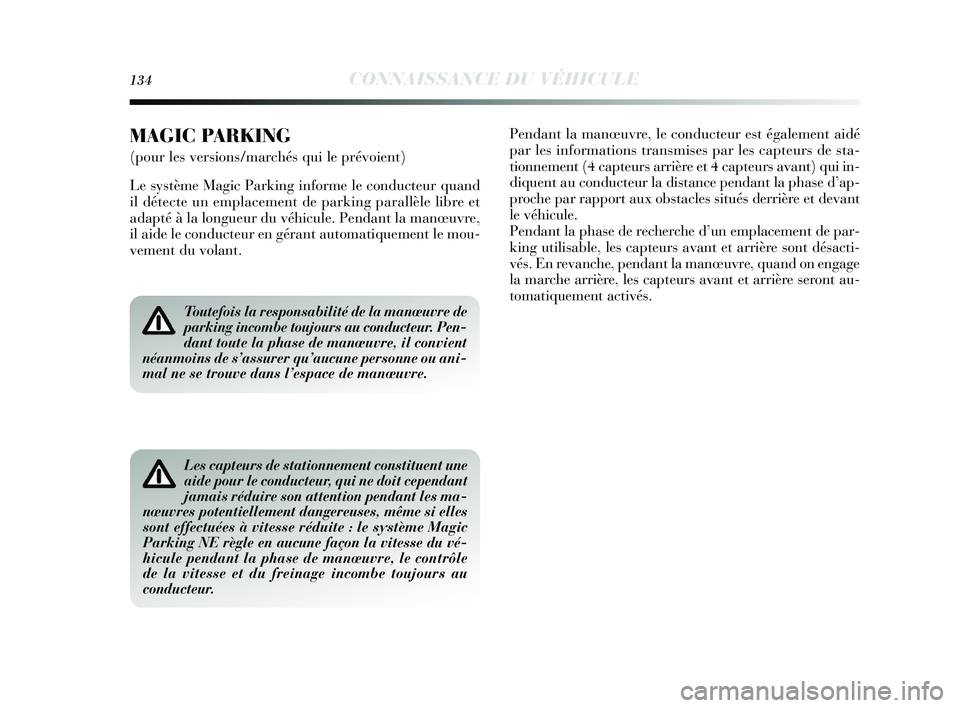

134CONNAISSANCE DU VÉHICULE
Toutefois la responsabilité de la manœuvre de
parking incombe toujours au conducteur. Pen-
dant toute la phase de manœuvre, il convient
néanmoins de s’assurer qu’aucune personne ou ani-
mal ne se trouve dans l’espace de manœuvre.
Les capteurs de stationnement constituent une
aide pour le conducteur, qui ne doit cependant
jamais réduire son attention pendant les ma-
nœuvres potentiellement dangereuses, même si elles
sont effectuées à vitesse réduite : le système Magic
Parking NE règle en aucune façon la vitesse du vé-
hicule pendant la phase de manœuvre, le contrôle
de la vitesse et du freinage incombe toujours au
conducteur.
MAGIC PARKING
(pour les versions/marchés qui le prévoient)
Le système Magic Parking informe le conducteur quand
il détecte un emplacement de parking parallèle libre et
adapté à la longueur du véhicule. Pendant la manœuvre,
il aide le conducteur en gérant automatiquement le mou-
vement du volant. Pendant la manœuvre, le conducteur est également aidé
par les informations transmises par les capteurs de sta-
tionnement (4 capteurs arrière et 4 capteurs avant) qui in-
diquent au conducteur la distance pendant la phase d’ap-
proche par rapport aux obstacles situés derrière et devant
le véhicule.
Pendant la phase de recherche d’un emplacement de par-
king utilisable, les capteurs avant et arrière sont désacti-
vés. En revanche, pendant la manœuvre, quand on engage
la marche arrière, les capteurs avant et arrière seront au-
tomatiquement activés.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 134

CONNAISSANCE DU VÉHICULE135
1

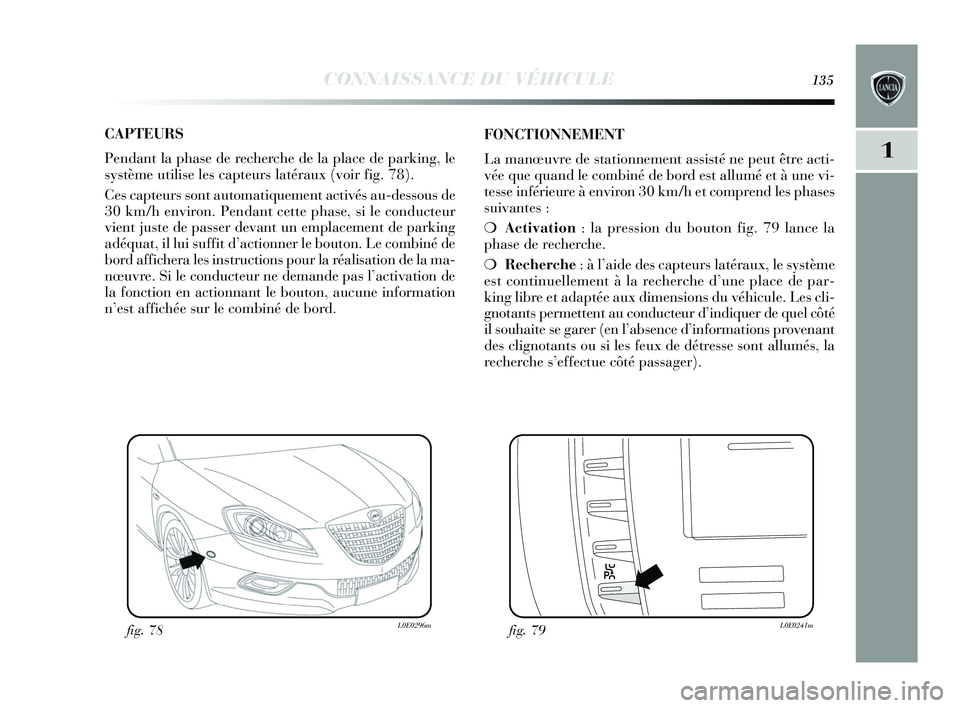

CAPTEURS
Pendant la phase de recherche de la place de parking, le
système utilise les capteurs latéraux (voir fig. 78).
Ces capteurs sont automatiquement activés au-dessous de
30 km/h environ. Pendant cette phase, si le conducteur
vient juste de passer devant un emplacement de parking
adéquat, il lui suffit d’actionner le bouton. Le combiné de
bord affichera les instructions pour la réalisation de la ma-
nœuvre. Si le conducteur ne demande pas l’activation de
la fonction en actionnant le bouton, aucune information
n’est affichée sur le combiné de bord.FONCTIONNEMENT
La manœuvre de stationnement assisté ne peut être acti-
vée que quand le combiné de bord est allumé et à une vi-
tesse inférieure à environ 30 km/h et comprend les phases
suivantes :
❍
Activation : la pression du bouton fig. 79 lance la
phase de recherche.
❍ Recherche : à l’aide des capteurs latéraux, le système
est continuellement à la recherche d’une place de par-
king libre et adaptée aux dimensions du véhicule. Les cli-
gnotants permettent au conducteur d’indiquer de quel côté
il souhaite se garer (en l’absence d’informations provenant
des clignotants ou si les feux de détresse sont allumés, la
recherche s’effectue côté passager).
fig. 78L0E0296mfig. 79L0E0241m
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 135

136CONNAISSANCE DU VÉHICULE

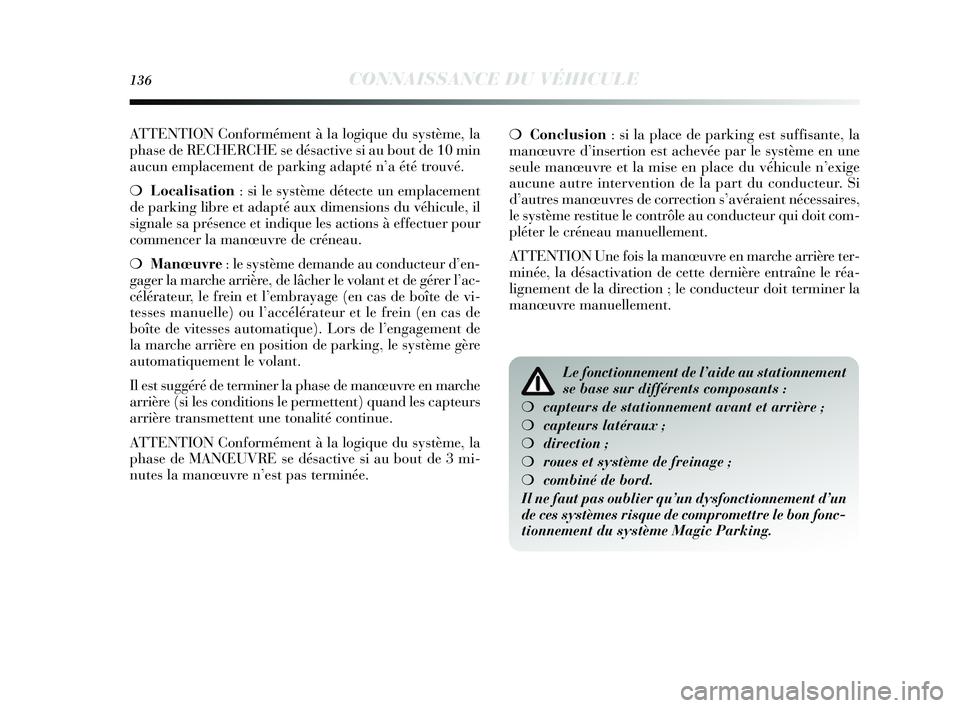

ATTENTION Conformément à la logique du système, la
phase de RECHERCHE se désactive si au bout de 10 min
aucun emplacement de parking adapté n’a été trouvé.
❍Localisation : si le système détecte un emplacement
de parking libre et adapté aux dimensions du véhicule, il
signale sa présence et indique les actions à effectuer pour
commencer la manœuvre de créneau.
❍ Manœuvre : le système demande au conducteur d’en-
gager la marche arrière, de lâcher le volant et de gérer l’ac-
célérateur, le frein et l’embrayage (en cas de boîte de vi-
tesses manuelle) ou l’accélérateur et le frein (en cas de
boîte de vitesses automatique). Lors de l’engagement de
la marche arrière en position de parking, le système gère
automatiquement le volant.
Il est suggéré de terminer la phase de manœuvre en marche
arrière (si les conditions le permettent) quand les capteurs
arrière transmettent une tonalité continue.
ATTENTION Conformément à la logique du système, la
phase de MANŒUVRE se désactive si au bout de 3 mi-
nutes la manœuvre n’est pas terminée. ❍
Conclusion : si la place de parking est suffisante, la
manœuvre d’insertion est achevée par le système en une
seule manœuvre et la mise en place du véhicule n’exige
aucune autre intervention de la part du conducteur. Si
d’autres manœuvres de correction s’avéraient nécessaires,
le système restitue le contrôle au conducteur qui doit com-
pléter le créneau manuellement.
ATTENTION Une fois la manœuvre en marche arrière ter-
minée, la désactivation de cette dernière entraîne le réa-
lignement de la direction ; le conducteur doit terminer la
manœuvre manuellement.
Le fonctionnement de l’aide au stationnement
se base sur différents composants :
❍ capteurs de stationnement avant et arrière ;
❍ capteurs latéraux ;
❍ direction ;
❍ roues et système de freinage ;
❍ combiné de bord.
Il ne faut pas oublier qu’un dysfonctionnement d’un
de ces systèmes risque de compromettre le bon fonc-
tionnement du système Magic Parking.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 136

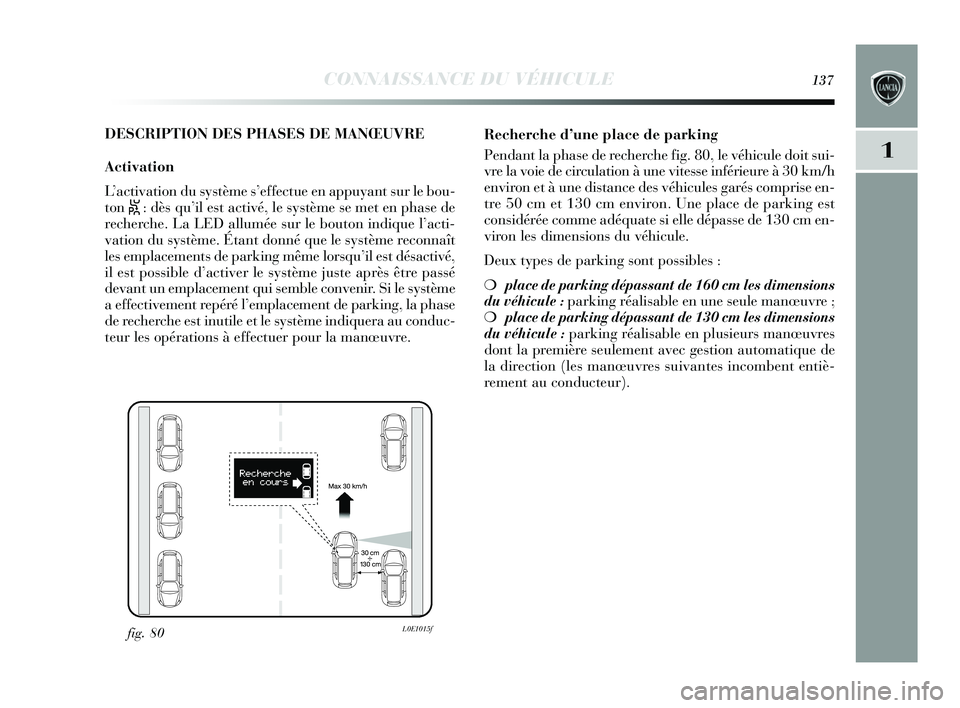

CONNAISSANCE DU VÉHICULE137
1
DESCRIPTION DES PHASES DE MANŒUVRE
Activation
L’activation du système s’effectue en appuyant sur le bou-
ton
S: dès qu’il est activé, le système se met en phase de
recherche. La LED allumée sur le bouton indique l’acti-
vation du système. Étant donné que le système reconnaît
les emplacements de parking même lorsqu’il est désactivé,
il est possible d’activer le système juste après être passé
devant un emplacement qui semble convenir. Si le système
a effectivement repéré l’emplacement de parking, la phase
de recherche est inutile et le système indiquera au conduc-
teur les opérations à effectuer pour la manœuvre. Recherche d’une place de parking
Pendant la phase de recherche fig. 80, le véhicule doit sui-
vre la voie de circulation à une vitesse inférieure à 30 km/h
environ et à une distance des véhicules garés comprise en-
tre 50 cm et 130 cm environ. Une place de parking est
considérée comme adéquate si elle dépasse de 130 cm en-
viron les dimensions du véhicule.
Deux types de parking sont possibles :
❍
place de parking dépassant de 160 cm les dimensions
du véhicule : parking réalisable en une seule manœuvre ;
❍ place de parking dépassant de 130 cm les dimensions
du véhicule : parking réalisable en plusieurs manœuvres
dont la première seulement avec gestion automatique de
la direction (les manœuvres suivantes incombent entiè-
rement au conducteur).
fig. 80L0E1015f
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 137

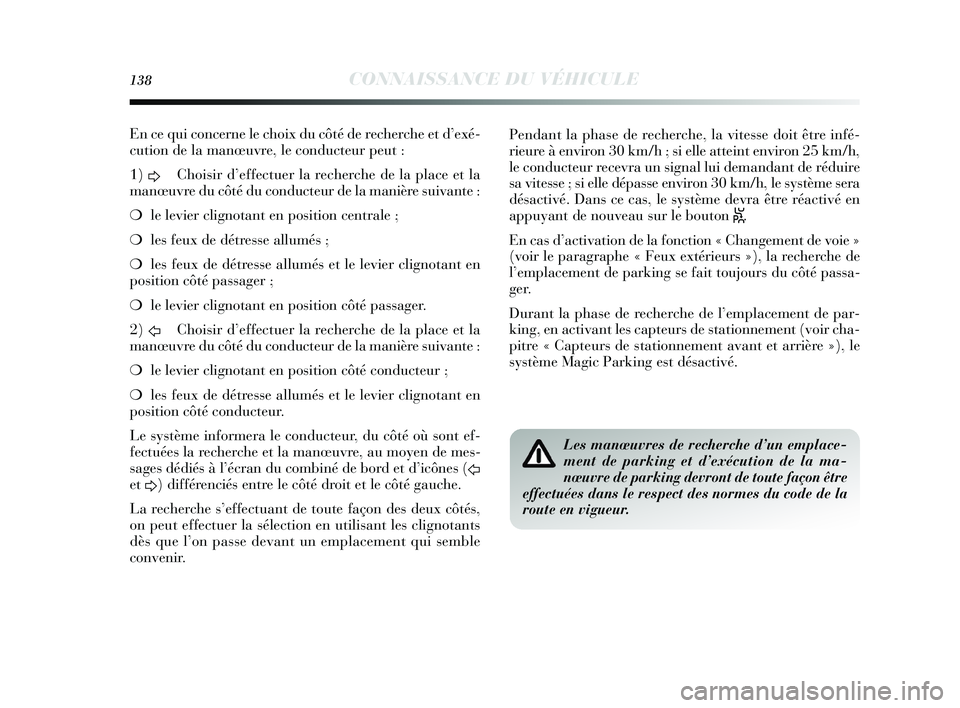

138CONNAISSANCE DU VÉHICULE
En ce qui concerne le choix du côté de recherche et d’exé-
cution de la manœuvre, le conducteur peut :
1) D Choisir d’effectuer la recherche de la place et la
manœuvre du côté du conducteur de la manière suivante :
❍ le levier clignotant en position centrale ;
❍ les feux de détresse allumés ;
❍ les feux de détresse allumés et le levier clignotant en
position côté passager ;
❍ le levier clignotant en position côté passager.
2) F Choisir d’effectuer la recherche de la place et la
manœuvre du côté du conducteur de la manière suivante :
❍ le levier clignotant en position côté conducteur ;
❍ les feux de détresse allumés et le levier clignotant en
position côté conducteur.
Le système informera le conducteur, du côté où sont ef-
fectuées la recherche et la manœuvre, au moyen de mes-
sages dédiés à l’écran du combiné de bord et d’icônes ( F
et D) différenciés entre le côté droit et le côté gauche.
La recherche s’effectuant de toute façon des deux côtés,
on peut effectuer la sélection en utilisant les clignotants
dès que l’on passe devant un emplacement qui semble
convenir. Pendant la phase de recherche, la vitesse doit être infé-
rieure à environ 30 km/h ; si elle atteint environ 25 km/h,
le conducteur recevra un signal lui demandant de réduire
sa vitesse ; si elle dépasse environ 30 km/h, le système sera
désactivé. Dans ce cas, le système devra être réactivé en
appuyant de nouveau sur le bouton
S.
En cas d’activation de la fonction « Changement de voie »
(voir le paragraphe « Feux extérieurs »), la recherche de
l’emplacement de parking se fait toujours du côté passa-
ger.
Durant la phase de recherche de l’emplacement de par-
king, en activant les capteurs de stationnement (voir cha-
pitre « Capteurs de stationnement avant et arrière »), le
système Magic Parking est désactivé.
Les manœuvres de recherche d’un emplace-
ment de parking et d’exécution de la ma-
nœuvre de parking devront de toute façon être
effectuées dans le respect des normes du code de la
route en vigueur.
001-154 Delta FR 1ed 03/03/14 09.54 Pagina 138
