Lancia Musa 2007 Manual de Empleo y Cuidado (in Spanish)

70
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
L0D0041m
L0D0042m
REGULACIÓN DE LOS ASIENTOS
ASIENTOS DELANTEROS
Regulación en sentido longitudinal
Levante la palanca A y empuje el asiento hacia adelante o hacia atrás
hasta alcanzar la posición deseada: durante la conducción las manos
deben estar apoyadas sobre la corona del volante.
Compruebe siempre que el asiento esté bien bloqueado sobre sus
guías, intentando desplazarlo hacia adelante y hacia atrás.
Regulación de la altura (lado conductor) (donde esté previsto)
Intervenga varias veces en la palanca B y muévala hacia arriba o
hacia abajo hasta obtener la altura deseada.
ADVERTENCIA La regulación se debe realizar únicamente estando
sentado en el puesto del conductor antes de emprender la marcha
(sólo con el coche parado).
Regulación de la inclinación del respaldo
Intervenga en la palanca D en el sentido indicado por la flecha, ponga
el respaldo en la posición deseada y suéltela.
Regulación lumbar (donde esté previsto)
Para regular el apoyo entre la espalda y el respaldo, gire la ruedecilla
(C) hacia la derecha para aumentar el apoyo lumbar o hacia la
izquierda para disminuirlo.
Después de su regulación, compruebe siempre que los asientos estén bien
enganchados.
ADVERTENCIA

71
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
INDICE
ALFABETICO
SALPICADERO
Y MANDOS
Regulación del apoyabrazos (donde esté previsto)
Para utilizar el apoyabrazos es necesario llevarlo de la posición 1 a la
posición 2.
Para abatir el asiento tipo mesilla
Ponga el apoyabrazos (donde esté previsto) en posición vertical
Desde el asiento conductor o de los asientos traseros mueva la palanca
A en el sentido indicado por la flecha, pliegue el respaldo hasta tocar
el cojín del asiento y suelte la palanca. En esta posición la parte
posterior del respaldo puede utilizarse como mesilla.
Para abatir el asiento lado conductor tipo mesilla
Para colocar el asiento del lado conductor tipo mesilla, retire
completamente el reposacabezas (consulte el apartado “Extracción
del reposacabezas” en el capítulo “Reposacabezas”) y siga el
procedimiento descrito anteriormente.
Asientos con calefacción (donde estén previstos)
Presione los pulsadores B para activar la calefacción del asiento lado
conductor y C para activar la calefacción del lado pasajero.
Al activarse se enciende el led ubicado en el mismo pulsador.
L0D0043m
L0D0044m
L0D0045mL0D0046m

72
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
L0D0047m
ASIENTOS TRASEROS
Regulaciones desde el interior del coche
Regulación en sentido longitudinal
Levante respectivamente las palancas A o B, para regular la parte del
asiento deseada, empuje el asiento hacia adelante o hacia atrás y
luego, suéltelas.
Regulación de la inclinación del respaldo
Empuje la palanca C, ponga el respaldo en posición y suelte la
palanca.
Para evitar funcionamientos irregulares: presione siempre la palanca
C a fondo.
L0D0252m

73
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
INDICE
ALFABETICO
SALPICADERO
Y MANDOS
L0D0049m
Regulaciones desde el maletero
Regulación en sentido longitudinal
Intervenga en las manillas (F) y (G) para regular la parte del asiento
deseada empujándolo hacia adelante o hacia atrás.
ADVERTENCIADespués de su regulación, compruebe siempre que los asientos estén bien engan-
chados.
L0D0253m
Regulación de la inclinación del respaldo
Intervenga respectivamente en las palancas A o B, para regular la
parte del respaldo deseada, ponga el respaldo en posición y luego,
suéltelas.

74
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ADVERTENCIA

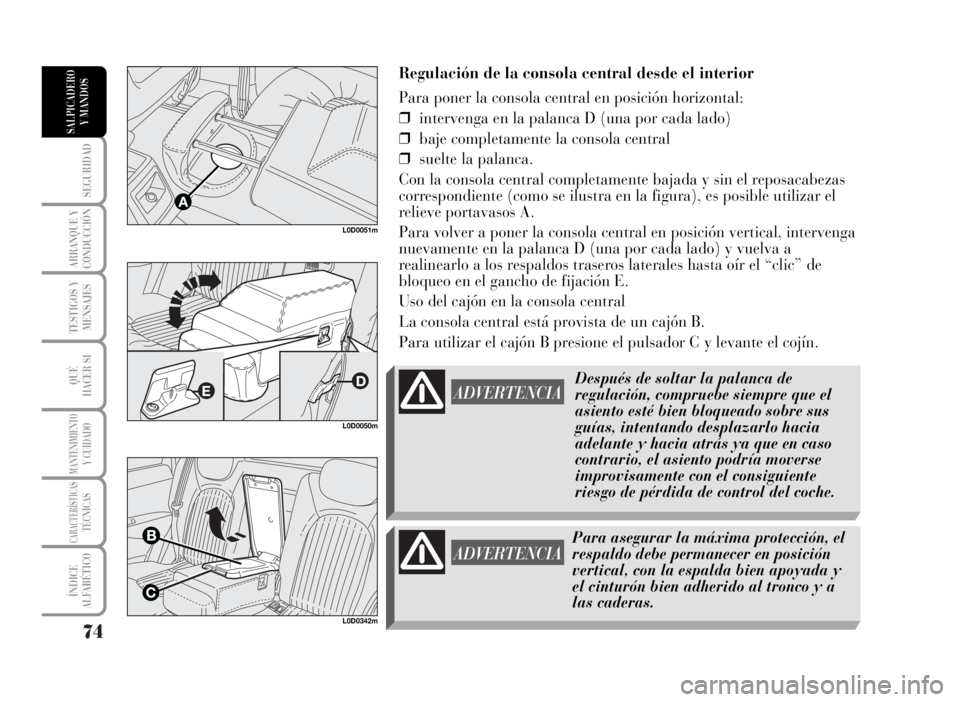

Regulación de la consola central desde el interior
Para poner la consola central en posición horizontal:
❒intervenga en la palanca D (una por cada lado)
❒baje completamente la consola central
❒suelte la palanca.
Con la consola central completamente bajada y sin el reposacabezas
correspondiente (como se ilustra en la figura), es posible utilizar el
relieve portavasos A.
Para volver a poner la consola central en posición vertical, intervenga
nuevamente en la palanca D (una por cada lado) y vuelva a
realinearlo a los respaldos traseros laterales hasta oír el “clic” de
bloqueo en el gancho de fijación E.
Uso del cajón en la consola central
La consola central está provista de un cajón B.
Para utilizar el cajón B presione el pulsador C y levante el cojín.
L0D0050m
L0D0051m
Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, con la espalda bien apoyada y
el cinturón bien adherido al tronco y a
las caderas.
L0D0342m
ADVERTENCIA
Después de soltar la palanca de
regulación, compruebe siempre que el
asiento esté bien bloqueado sobre sus
guías, intentando desplazarlo hacia
adelante y hacia atrás ya que en caso
contrario, el asiento podría moverse
improvisamente con el consiguiente
riesgo de pérdida de control del coche.

75
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
INDICE
ALFABETICO
SALPICADERO
Y MANDOS
Posición relax lado pasajero
Para obtener esta posición, es necesario realizar las siguientes
operaciones con la puerta trasera abierta:
❒incline completamente el asiento del pasajero tipo mesilla
(consulte el apartado “Para abatir el asiento tipo mesilla” en este
capítulo);
❒empuje el asiento trasero hacia adelante hasta el final de su
recorrido;
❒empuje el asiento del pasajero, abatido tipo mesilla,
completamente hacia atrás hasta el final de su recorrido;
❒retire la repisa posterior (consulte el apartado “Extracción de la
repisa posterior” en este capítulo);
❒incline el respaldo del asiento trasero en la posición deseada.
Posición relax lado conductor
El procedimiento es el mismo pero al inicio es necesario retirar el
reposacabezas del asiento del lado conductor (consulte el apartado
“Reposacabezas” en este capítulo).
ADVERTENCIA Consulte el capítulo “Ampliación del maletero” para
las operaciones que se deben efectuar en los asientos para poder
ampliar el maletero mismo.L0D0255m
Regulación de la consola central desde el maletero
Tire de la cinta F y al mismo tiempo, empuje hacia adelante la parte
superior del respaldo hasta desenganchar el gancho de sujeción.
Acompañe el respaldo hasta alcanzar la posición horizontal y suelte la
cinta F. Invierta la operación para colocar el respaldo en posición
vertical controlando que se haya enganchado perfectamente en el
gancho de sujeción.
L0D0242m
L0D0243m

76
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Regulación de la consola central y uso del compartimiento
portaesquís
La consola central completamente bajada puede utilizarse como
apoyabrazos posterior y deja a disposición un compartimiento
portaesquís B.
El compartimiento B puede utilizarse para transportar cargas largas
(por ejemplo: esquís), introduciéndolos por el maletero.
Para utilizarlo mejor, se aconseja sacar el cojín C para no estropearlo.
ATENCIÓN Si, después de quitar el cojín C, éste se pone
momentáneamente en el maletero, no lo ponga cerca de cargas
pesadas para evitar de estropearlo o deformarlo.
Para sacar el cojín.
El cojín C se puede sacar.
Para ello: presione el pulsador D y sáquelo por la consola central.
Para volver a engancharlo: presione el pulsador D para bloquearlo en
el perfil de la parte posterior del respaldo y compruebe que se haya
enganchado correctamente.
ADVERTENCIACualquier regulación se debe realizar exclusivamente antes de emprender la
marcha (sólo con el coche parado).
ADVERTENCIALas cargas largas que se colocan en este compartimiento deben estar bien fijadas
para evitar que se proyecten en caso de choque o de frenados bruscos.
L0D0249m
L0D0344m

77
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
INDICE
ALFABETICO
SALPICADERO
Y MANDOS
REPOSACABEZAS
DELANTEROS
Es posible regular la altura de los reposacabezas.
Para ello: tire del reposacabezas hacia arriba o presionando el
pulsador A, empújelo hacia abajo. Una vez terminada esta operación,
asegúrese de oír el “clic” de bloqueo.
Extracción del reposacabezas
Para sacar el reposacabezas presione el pulsador B.
L0D0052m
L0D0237m
ADVERTENCIA
En caso de que el coche esté equipado con
side-bag, es peligroso utilizar forros para los
asientos que no sean de la Lineaccessori
Lancia.
TRASEROS LATERALES Y CENTRAL (donde estén previstos)
Es posible regular la altura de los reposacabezas.
Para ello: tire del reposacabezas hacia arriba hasta oír el “clic” de
bloqueo.
Para bajarlos, presione el pulsador C.
Para sacarlos (aunque no es necesario para las configuraciones
normales) presione el pulsador D.
L0D0053m

78
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

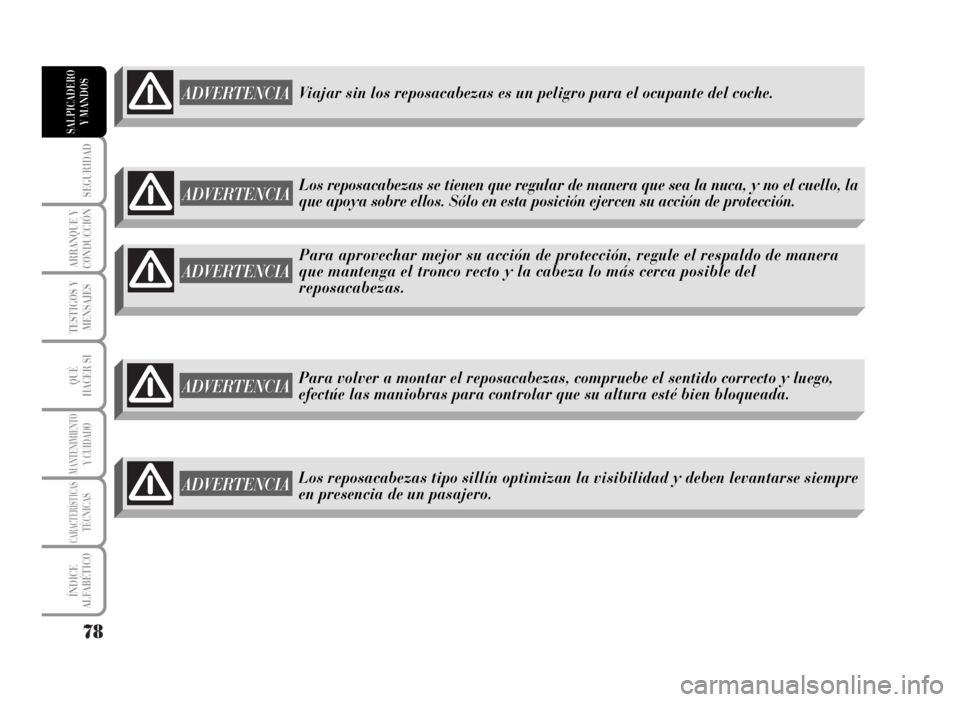

ADVERTENCIA
Para aprovechar mejor su acción de protección, regule el respaldo de manera
que mantenga el tronco recto y la cabeza lo más cerca posible del
reposacabezas.
ADVERTENCIA
Los reposacabezas se tienen que regular de manera que sea la nuca, y no el cuello, la
que apoya sobre ellos. Sólo en esta posición ejercen su acción de protección.
ADVERTENCIAViajar sin los reposacabezas es un peligro para el ocupante del coche.
ADVERTENCIAPara volver a montar el reposacabezas, compruebe el sentido correcto y luego,
efectúe las maniobras para controlar que su altura esté bien bloqueada.
ADVERTENCIALos reposacabezas tipo sillín optimizan la visibilidad y deben levantarse siempre
en presencia de un pasajero.

79
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ
HACER SI
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
INDICE
ALFABETICO
SALPICADERO
Y MANDOS
ESPEJOS RETROVISORES
ESPEJO INTERIOR
Está provisto de un dispositivo contra accidentes que lo desengancha
en caso de contacto violento con el pasajero.
Accionando la palanca A es posible regular el espejo en dos
posiciones: normal o antideslumbrante.
L0D0056m
