Lancia Phedra 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

30

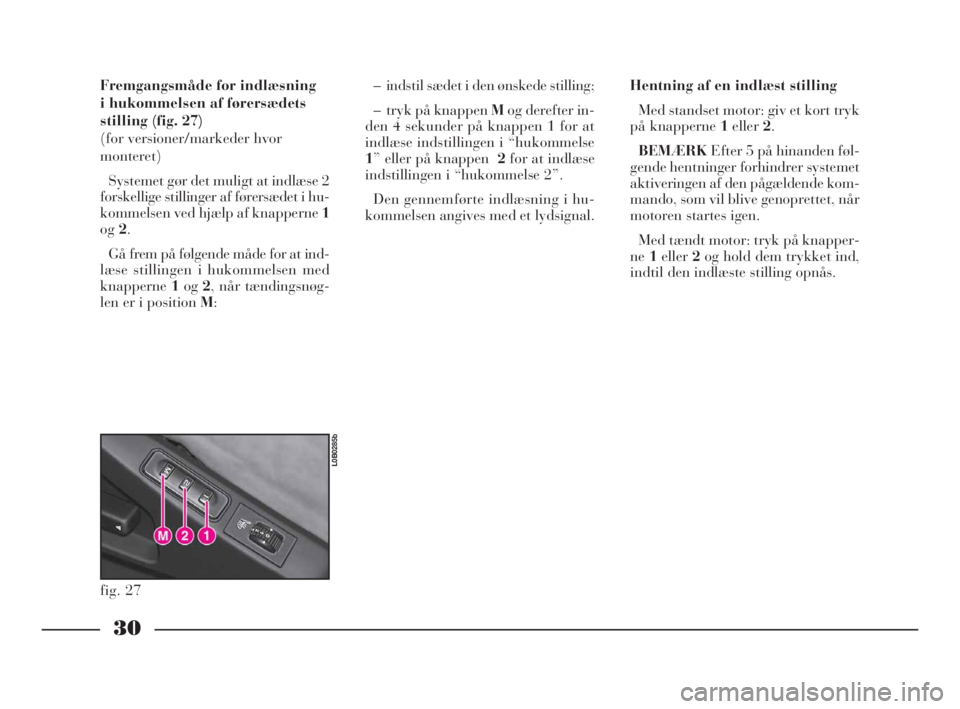

Fremgangsmåde for indlæsning
i hukommelsen af førersædets
stilling (fig. 27)
(for versioner/markeder hvor
monteret)
Systemet gør det muligt at indlæse 2
forskellige stillinger af førersædet i hu-
kommelsen ved hjælp af knapperne 1
og2.
Gå frem på følgende måde for at ind-
læse stillingen i hukommelsen med
knapperne1og2, når tændingsnøg-
len er i position M:
fig. 27
L0B0285b
– indstil sædet i den ønskede stilling;
– tryk på knappen Mog derefter in-
den 4 sekunder på knappen 1 for at
indlæse indstillingen i “hukommelse
1” eller på knappen 2for at indlæse
indstillingen i “hukommelse 2”.
Den gennemførte indlæsning i hu-
kommelsen angives med et lydsignal.Hentning af en indlæst stilling
Med standset motor: giv et kort tryk
på knapperne 1eller2.
BEMÆRKEfter 5 på hinanden føl-
gende hentninger forhindrer systemet
aktiveringen af den pågældende kom-
mando, som vil blive genoprettet, når
motoren startes igen.
Med tændt motor: tryk på knapper-
ne1eller2og hold dem trykket ind,
indtil den indlæste stilling opnås.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 30

31
DREJELIGE FORSÆDER
(fig. 28 - 29)
(for versioner/markeder hvor
monteret)
Forsæderne (fører- og passagersæ-
de) kan drejes 180° indad og indta-
ge en konfiguration, som benævnes
“salon”.
Gå frem på følgende måde for at ud-
føre dette udefra bilen:
– anbring ryglænet i opret stilling;
– anbring sædet i positionen “næ-
ste helt frem”;Før du starter kørslen,
skal du overbevise dig om,
at alle sæder er vendt
i kørselsretningen og er rigtigt blo-
keret i forankringerne. Kun denne
stilling tillader effektiv brug af sik-
kerhedsselerne.
fig. 28
L0B0223b
fig. 29
L0B0224b
– for førersædet: anbring sædet i hø-
jeste stilling og indstil rattet ved at fø-
re det til den aksiale vandrings endestop
og til maks. højde. Når håndbremsen er
trukket, kan sædet ikke drejes. Det er
derfor nødvendigt at trække knappen
Bfrem og sænke grebet. Bilen forbli-
ver under alle omstændigheder brem-
set i denne stilling;
– løft udløsningsgrebet Aog drej
samtidigt sædet 180° indad, indtil
konfigurationen “salon” opnås. Sy-
stemet gør det muligt at slippe grebet.
Systemet gør det muligt at slippe gre-
betAunder sædets drejning.Gå frem på samme måde, som be-
skrevet ovenfor men i omvendt ræk-
kefølge for at bringe sædet tilbage
i kørestilling.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 31

32

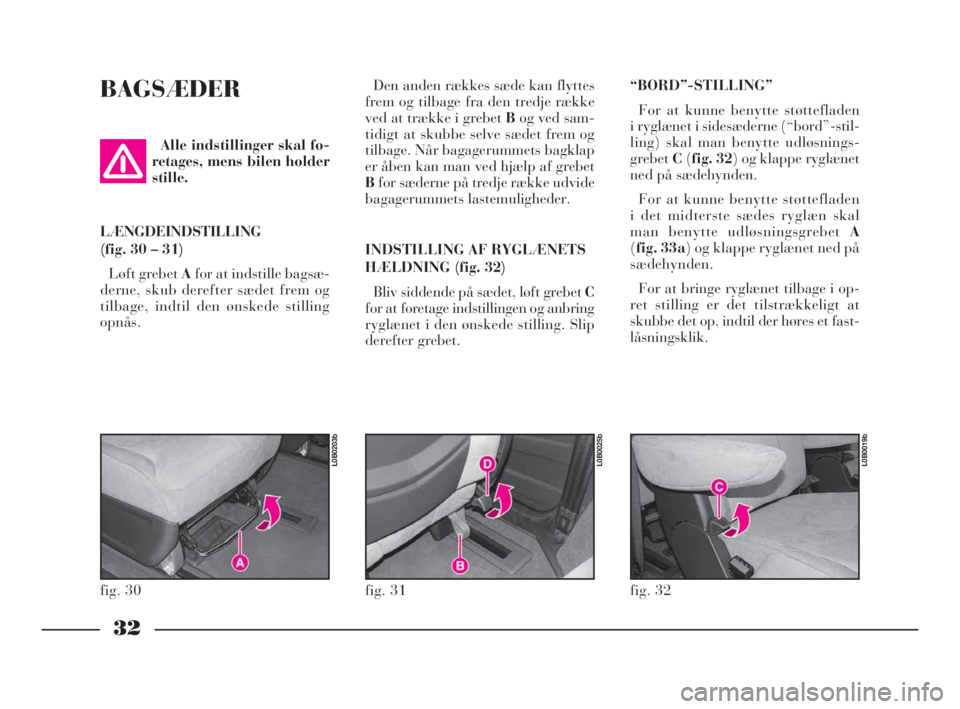

BAGSÆDER
Alle indstillinger skal fo-
retages, mens bilen holder
stille.Den anden rækkes sæde kan flyttes
frem og tilbage fra den tredje række
ved at trække i grebet Bog ved sam-
tidigt at skubbe selve sædet frem og
tilbage. Når bagagerummets bagklap
er åben kan man ved hjælp af grebet
Bfor sæderne på tredje række udvide
bagagerummets lastemuligheder.
INDSTILLING AF RYGLÆNETS
HÆLDNING (fig. 32)
Bliv siddende på sædet, løft grebet C
for at foretage indstillingen og anbring
ryglænet i den ønskede stilling. Slip
derefter grebet.
fig. 30
L0B0203b
fig. 31
L0B0025b
fig. 32
L0B0019b
LÆNGDEINDSTILLING
(fig. 30 – 31)
Løft grebet Afor at indstille bagsæ-
derne, skub derefter sædet frem og
tilbage, indtil den ønskede stilling
opnås.
“BORD”-STILLING”
For at kunne benytte støttefladen
i ryglænet i sidesæderne (“bord”-stil-
ling) skal man benytte udløsnings-
grebetC(fig. 32) og klappe ryglænet
ned på sædehynden.
For at kunne benytte støttefladen
i det midterste sædes ryglæn skal
man benytte udløsningsgrebet A
(fig. 33a) og klappe ryglænet ned på
sædehynden.
For at bringe ryglænet tilbage i op-
ret stilling er det tilstrækkeligt at
skubbe det op, indtil der høres et fast-
låsningsklik.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 32

33

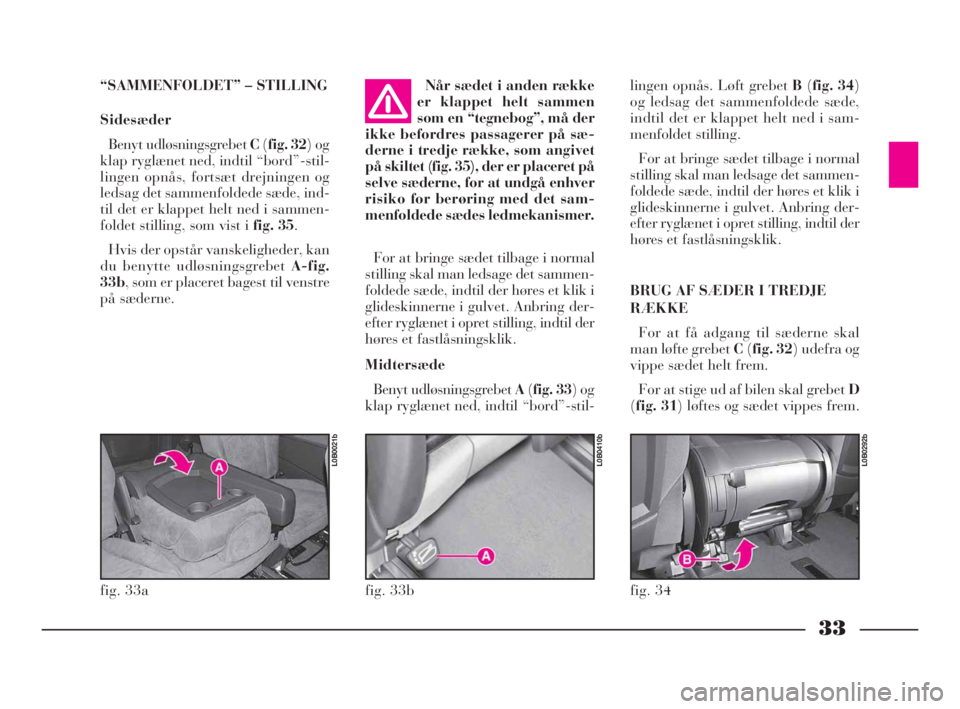

“SAMMENFOLDET” – STILLING
Sidesæder
Benyt udløsningsgrebet C(fig. 32)og
klap ryglænet ned, indtil “bord”-stil-
lingen opnås, fortsæt drejningen og
ledsag det sammenfoldede sæde, ind-
til det er klappet helt ned i sammen-
foldet stilling, som vist i fig. 35.
Hvis der opstår vanskeligheder, kan
du benytte udløsningsgrebet A-fig.
33b, som er placeret bagest til venstre
på sæderne.
fig. 33a
L0B0021b
fig. 33b
L0B0410b
Når sædet i anden række
er klappet helt sammen
som en “tegnebog”, må der
ikke befordres passagerer på sæ-
derne i tredje række, som angivet
på skiltet (fig. 35), der er placeret på
selve sæderne, for at undgå enhver
risiko for berøring med det sam-
menfoldede sædes ledmekanismer. lingen opnås. Løft grebet B(fig. 34)
og ledsag det sammenfoldede sæde,
indtil det er klappet helt ned i sam-
menfoldet stilling.
For at bringe sædet tilbage i normal
stilling skal man ledsage det sammen-
foldede sæde, indtil der høres et klik i
glideskinnerne i gulvet. Anbring der-
efter ryglænet i opret stilling, indtil der
høres et fastlåsningsklik.
BRUG AF SÆDER I TREDJE
RÆKKE
For at få adgang til sæderne skal
man løfte grebet C(fig. 32) udefra og
vippe sædet helt frem.
For at stige ud af bilen skal grebet D
(fig. 31) løftes og sædet vippes frem.
fig. 34
L0B0292b
For at bringe sædet tilbage i normal
stilling skal man ledsage det sammen-
foldede sæde, indtil der høres et klik i
glideskinnerne i gulvet. Anbring der-
efter ryglænet i opret stilling, indtil der
høres et fastlåsningsklik.
Midtersæde
Benyt udløsningsgrebet A(fig. 33) og
klap ryglænet ned, indtil “bord”-stil-
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 33

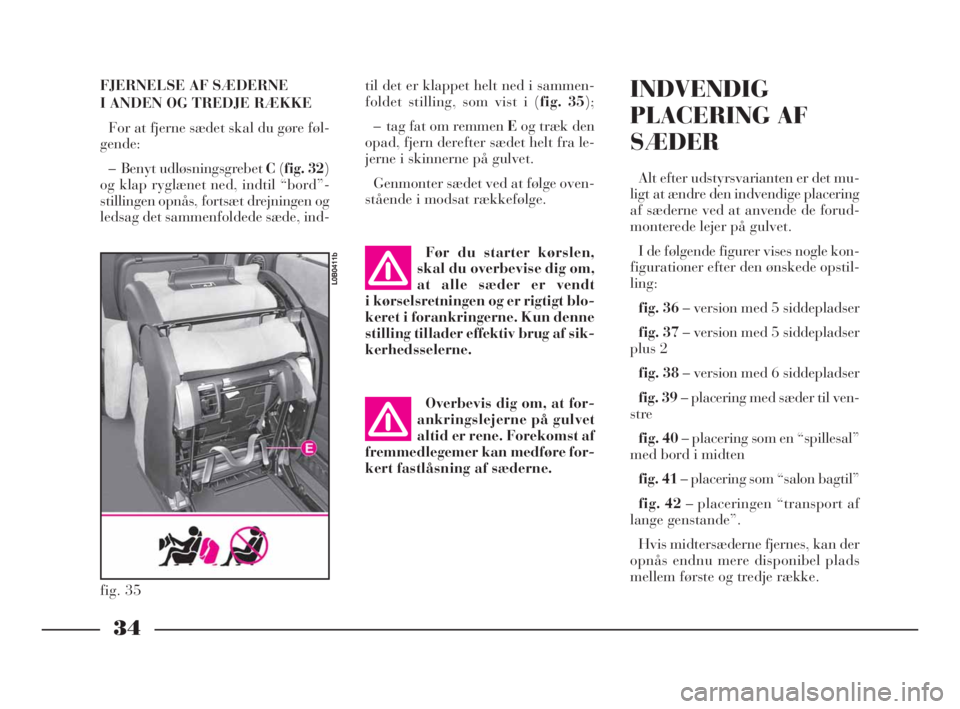

FJERNELSE AF SÆDERNE
I ANDEN OG TREDJE RÆKKE
For at fjerne sædet skal du gøre føl-
gende:
– Benyt udløsningsgrebet C(fig. 32)
og klap ryglænet ned, indtil “bord”-
stillingen opnås, fortsæt drejningen og
ledsag det sammenfoldede sæde, ind-til det er klappet helt ned i sammen-
foldet stilling, som vist i (fig. 35);
– tag fat om remmen Eog træk den
opad, fjern derefter sædet helt fra le-
jerne i skinnerne på gulvet.
Genmonter sædet ved at følge oven-
stående i modsat rækkefølge.
Overbevis dig om, at for-
ankringslejerne på gulvet
altid er rene. Forekomst af
fremmedlegemer kan medføre for-
kert fastlåsning af sæderne.
fig. 35
L0B0411b
Før du starter kørslen,
skal du overbevise dig om,
at alle sæder er vendt
i kørselsretningen og er rigtigt blo-
keret i forankringerne. Kun denne
stilling tillader effektiv brug af sik-
kerhedsselerne.
34
INDVENDIG
PLACERING AF
SÆDER

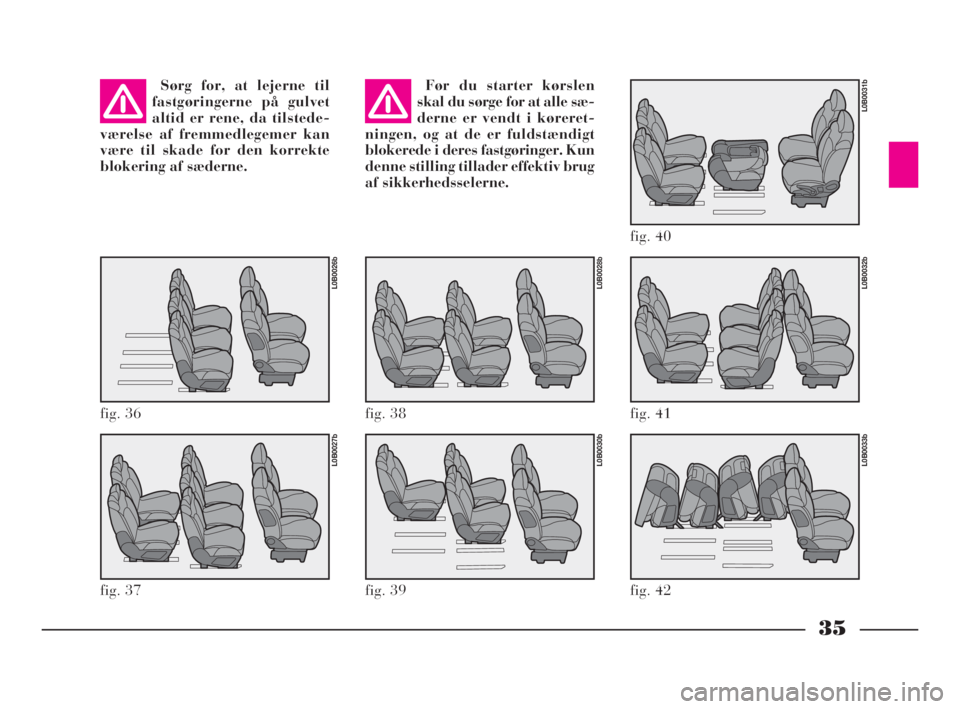

Alt efter udstyrsvarianten er det mu-
ligt at ændre den indvendige placering
af sæderne ved at anvende de forud-
monterede lejer på gulvet.
I de følgende figurer vises nogle kon-
figurationer efter den ønskede opstil-
ling:
fig. 36– version med 5 siddepladser
fig. 37– version med 5 siddepladser
plus 2
fig. 38– version med 6 siddepladser
fig. 39– placering med sæder til ven-
stre
fig. 40– placering som en “spillesal”
med bord i midten
fig. 41– placering som “salon bagtil”
fig. 42– placeringen “transport af
lange genstande”.
Hvis midtersæderne fjernes, kan der
opnås endnu mere disponibel plads
mellem første og tredje række.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 34

35
Sørg for, at lejerne til
fastgøringerne på gulvet
altid er rene, da tilstede-
værelse af fremmedlegemer kan
være til skade for den korrekte
blokering af sæderne.Før du starter kørslen
skal du sørge for at alle sæ-
derne er vendt i køreret-
ningen, og at de er fuldstændigt
blokerede i deres fastgøringer. Kun
denne stilling tillader effektiv brug
af sikkerhedsselerne.
fig. 37
L0B0027b
fig. 39
L0B0030b
fig. 41
L0B0032b
fig. 42
L0B0033b
fig. 36
L0B0026b
fig. 38
L0B0028b
fig. 40
L0B0031b
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 35

36

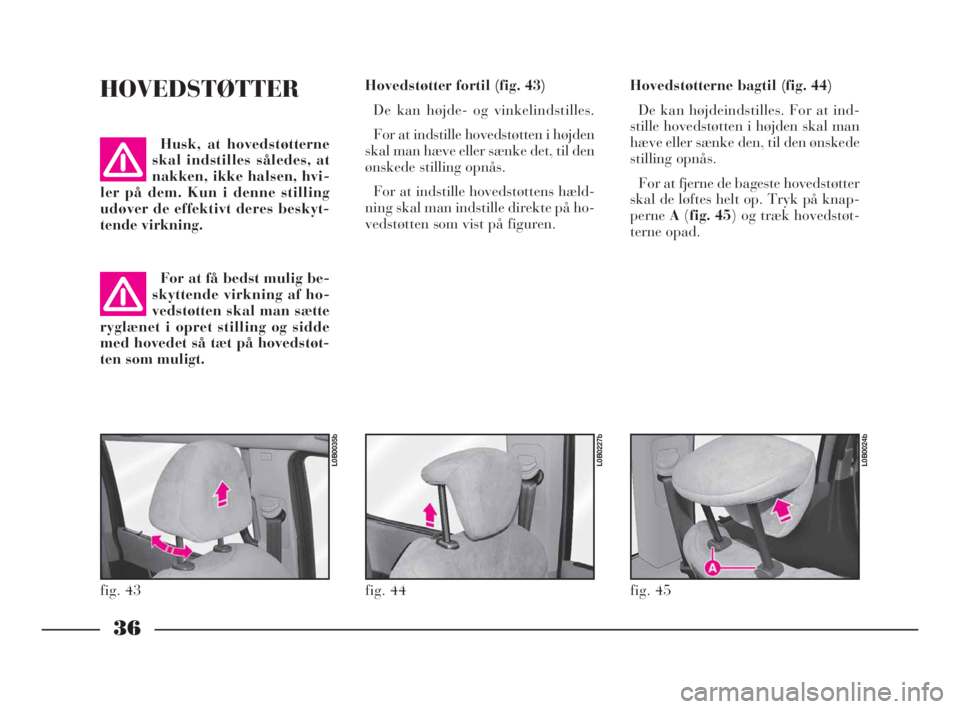

HOVEDSTØTTER
Husk, at hovedstøtterne
skal indstilles således, at
nakken, ikke halsen, hvi-
ler på dem. Kun i denne stilling
udøver de effektivt deres beskyt-
tende virkning.
For at få bedst mulig be-
skyttende virkning af ho-
vedstøtten skal man sætte
ryglænet i opret stilling og sidde
med hovedet så tæt på hovedstøt-
ten som muligt.Hovedstøtter fortil (fig. 43)
De kan højde- og vinkelindstilles.
For at indstille hovedstøtten i højden
skal man hæve eller sænke det, til den
ønskede stilling opnås.
For at indstille hovedstøttens hæld-
ning skal man indstille direkte på ho-
vedstøtten som vist på figuren.Hovedstøtterne bagtil (fig. 44)
De kan højdeindstilles. For at ind-
stille hovedstøtten i højden skal man
hæve eller sænke den, til den ønskede
stilling opnås.
For at fjerne de bageste hovedstøtter
skal de løftes helt op. Tryk på knap-
perneA(fig. 45) og træk hovedstøt-
terne opad.
fig. 43
L0B0035b
fig. 45
L0B0024b
fig. 44
L0B0227b
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 36

37

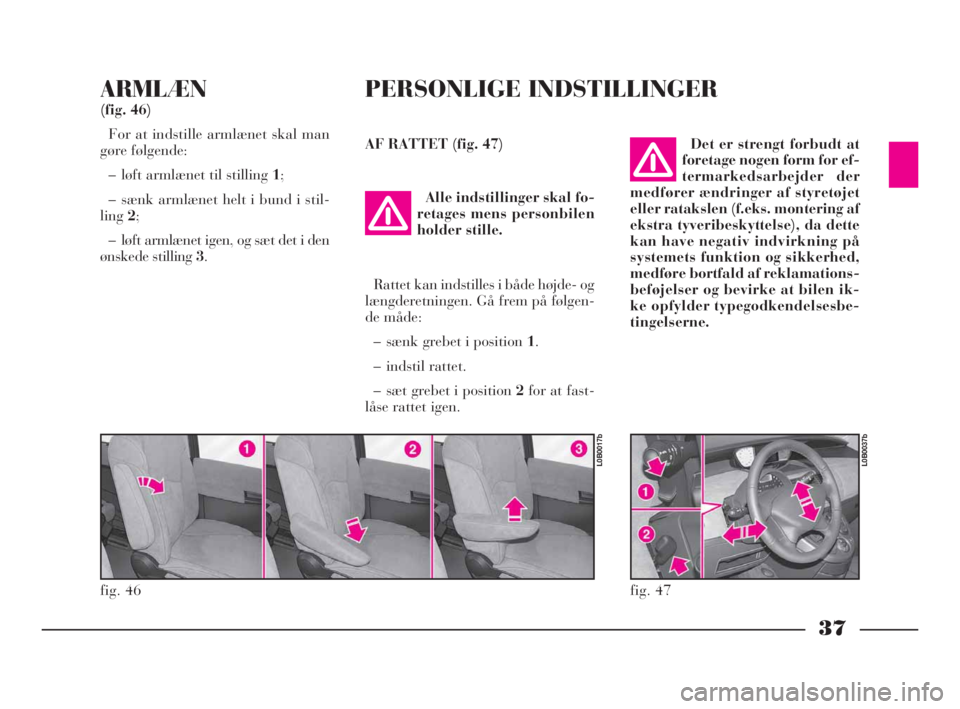

ARMLÆN
(fig. 46)
For at indstille armlænet skal man
gøre følgende:
– løft armlænet til stilling 1;
– sænk armlænet helt i bund i stil-
ling2;
– løft armlænet igen, og sæt det i den
ønskede stilling 3.
Rattet kan indstilles i både højde- og
længderetningen. Gå frem på følgen-
de måde:
– sænk grebet i position 1.
– indstil rattet.
– sæt grebet i position 2for at fast-
låse rattet igen.Alle indstillinger skal fo-
retages mens personbilen
holder stille.
fig. 46
L0B0017b
PERSONLIGE INDSTILLINGER
AF RATTET (fig. 47)
fig. 47
L0B0037b
Det er strengt forbudt at
foretage nogen form for ef-
termarkedsarbejder der
medfører ændringer af styretøjet
eller ratakslen (f.eks. montering af
ekstra tyveribeskyttelse), da dette
kan have negativ indvirkning på
systemets funktion og sikkerhed,
medføre bortfald af reklamations-
beføjelser og bevirke at bilen ik-
ke opfylder typegodkendelsesbe-
tingelserne.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 37

38
INDVENDIGT
ELEKTROKROMATISK
FØRERSPEJL (fig. 48)
Bilen er udstyret med et elektrokro-
matisk spejl, der tilpasses automatisk
til brug om dagen eller i de mørke ti-
mer efter den lysstyrke, det modtager.
For aktivere den automatiske funk-
tion med tændingsnøglen i position M
skal man trykke på knappen A. Lys-
diodenBlyser for at angive, at funk-
tionen er aktiveret.
For at sikre et optimalt udsyn ved
manøvrer skifter det indvendige fø-
rerspejl til automatisk funktion, hver
gang bilen sættes i bakgear.SPEJL TIL OVERVÅGNING
AF BØRN (fig. 49)
Spejlet er placeret ved loftslampen
fortil og giver føreren mulighed for
at få et bredt udsyn over bagsæderne
og dermed at kontrollere de passage-
rer, som sidder på anden eller tredje
række.
Overvågningsspejlet bruges ved at
flytte det fra position Atil position B
som vist på figuren.UDVENDIGE SIDESPEJLE
Under kørsel skal spejle-
ne altid være foldet ud.
fig. 48
L0B0039b
fig. 49
L0B0185b
Da det udvendige fører-
spejl i førersiden er let
buet, ændrer det afstands-
opfattelsen let.
Elektrisk indstilling (fig. 50)
Det er kun muligt at indstille spej-
let,når tændingsnøglen er i position M.
Spejlet indstilles ved at påvirke kon-
taktenAi de fire retninger.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 38

39
KontaktenBvælger spejlet (¯ven-
stre eller højre
˙) hvorpå indstillingen
skal foretages.
Spejlene kan være udstyret med en
elektrisk anordning til afdugning.
Denne funktion aktiveres automatisk
ved at trykke på knappen for elbag-
ruden. Da funktionen er tidsstyret,
afbrydes den automatisk efter nogle
minutter.
Elektrisk sammenfoldning
(fig. 51)
Det er kun muligt at folde spejlet
ind,når tændingsnøglen er i position M.
For at indstille spejlene skal man
trykke på knappen Bud for pilen
O.
Når døren aflåses, går de udvendige
sidespejle automatisk i lukket stilling.Når dørene oplåses, går de udvendi-
ge sidespejle automatisk i åben
stilling.
Hvis de udvendige spejle foldes ind
ved tryk på knappen Bfør, dørene af-
låses, går spejlene ikke automatisk
i åben stilling igen ved den efterføl-
gende oplåsning af dørene. Det vil væ-
re nødvendigt at trykke på knappen
Bigen.
SIKKERHEDS
SELER
BRUG AF SIKKERHEDSSELER
FORTIL OG BAGTIL I ANDEN
RÆKKE
Ved anlæggelse af selen skal bruge-
ren sidde opret med ryggen hvilende
mod ryglænet.
Tag fat om spændet A(fig. 52) og
før det ind i åbningen B, til låsen klik-
ker for at spænde selerne.
Hvis selen blokeres, når den trækkes
ud, skal man lade den gå et lille styk-
ke tilbage og trække den ud igen uden
bratte bevægelser.
fig. 50
L0B0040b
fig. 51
L0B0228b
Undgå at røre ved spejlet
og dets holder mens det
foldes ind eller ud for at
undgå risiko for klemning.
001-065 Phedra LUM DK 17-11-2009 10:15 Pagina 39
