Stosowanie
OSTRZEŻENIE Nie uzupełniać lub mieszać z innymi płynami posiadającymi parametry inne od tych wymaganych.Zastosowanie
Mechaniczne skrzynie
biegów i dyferencjały
Hydrauliczny układ
wspomagania kierownicy
Automatyczna skrzynia
biegów elektroniczna
Przeguby homokine-
tyczne
od strony koła
Hamulce hydrauliczne
i sterowanie hydrauliczne
sprzęgła
Układy chłodzenia
Stosować procentowo:
50% wody
50% PARAFLU
UP
Do mieszania z olejem
napędowym
(25 cc na 10 litrów)
Do stosowania
w postaci czystej
lub rozcieńczonej
w układach wycieraczek/
spryskiwaczy szyb Płyny i oleje
oryginalne
TUTELA CAR
EXPERYA
Contractual Technical
Reference Nr F178.B06
TUTELA GI/E
Contractual Technical
Reference Nr F001.C94
TUTELA ALL STAR
Contractual Technical
Reference Nr F702.G07
TUTELA TOP 4
Contractual Technical
Reference Nr F001.A93
PARAFLU
UP
Contractual Technical
Reference Nr F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference Nr F601.L06
TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference Nr F201.D02 Charakterystyka jakościowa płynów i olejów
dla prawidłowego funkcjonowania samochodu
Olej syntetyczny o lepkości SAE 75W-80.
Przewyższa specyfikację API GL4.
Kwalifikacja FIAT 9.55550-MZ2.
Olej do napędów automatycznych.
Przewyższa specyfikację „ATF DEXRON III”.
Kwalifikacja FIAT 9.55550-AG2.
Smar z dodatkiem dwusiarczku molibdenu, dla wysokich tempe-
ratur użycia. Gęstość NLGI 1-2.
Kwalifikacja FIAT 9.55580.
Płyn syntetyczny do układów hamulcowych i sprzęgła
Przewyższa specyfikację: FMVSS nr 116 DOT 4, ISO 4925,
SAE J 1704. KwalifikacjaFIAT 9.55597
Ochronny, o działaniu zapobiegającym zamarzaniu koloru
czerwonego na bazie glikolu jednoetylenowego, nie korozyjny
z związkami organicznymi. Przewyższa specyfikację NC 956-16,
ASTM D 3306. Kwalifikacja FIAT 9.55523
Dodatek do oleju napędowego o działaniu ochronnym dla
silników Diesel
Mieszanina alkoholu i środków powierzchniowo czynnych
CUNA NC 956-11.
Kwalifikacja FIAT 9.55522. Oleje i smary
do układów
przeniesienia
napędu
Płyn hamulcowy
Ochronny do
chłodnic
Dodatek do
paliwa
Płyn do
spryskiwaczy szyby
przedniej
i szyby tylnej
212-232 Phedra LUM PL 17-11-2009 10:15 Pagina 230

231
ZUŻYCIE PALIWA
Wartości zużycia paliwa podane
w poniższych tabelach zostały określone
na podstawie prób homologacyjnych
przewidzianych w specyfikacji Dyrekty-
wy Europejskiej.
Dla określenia zużycia paliwa zostały
wykonane następujące procedury:
–cykl miejski: rozpoczynający się od
uruchomienia zimnego silnika następnie
została wykonana jazda, która symulo-
wała użycie samochodu w ruchu miej-
skim;–cykl poza miastem: została wykona-
na jazda, która symulowała użycie samo-
chodu w ruchu poza miastem z częstymi
przyspieszeniami na wszystkich biegach;
z prędkością przebiegu zmieniającą się od
0 do 120 km/h;
–zużycie paliwa w cyklu mieszanym:
zostało określone z rozwagą w około
37 % w cyklu miejskim i w około 63 %
w cyklu podmiejskim.OSTRZEŻENIE Styl jazdy, sytuacje
na drodze, warunki atmosferyczne, stan
ogólny samochodu, poziom wyposaże-
nia/dodatków/akcesoriów, obciążenie
samochodu, bagażnik dachowy, uży-
wanie klimatyzacji, także inne sytuacje,
które wpływają na współczynnik aero-
dynamiczny lub opory podczas jazdy
powodują, że wartości zużycie paliwa
będą się różnić od uzyskanych (patrz
„Ograniczenie kosztów i ochrona śro-
dowiska” w rozdziale „Prawidłowa eks-
ploatacja samochodu”).
2.2 JTD
170 KM
9,2
6,2
7,22.2 JTD
170 KM aut.
11
6,6
8,2 2.0 JTD
136 KM
9,0
6,0
7,12.0 JTD
120 KM
8,8
5,8
6,9
Zużycie paliwa zgodnie z dyrektywą 1999/100/CE (litry × 100 km)
Miejski
Pod miejski
Mieszany
212-232 Phedra LUM PL 17-11-2009 10:15 Pagina 231

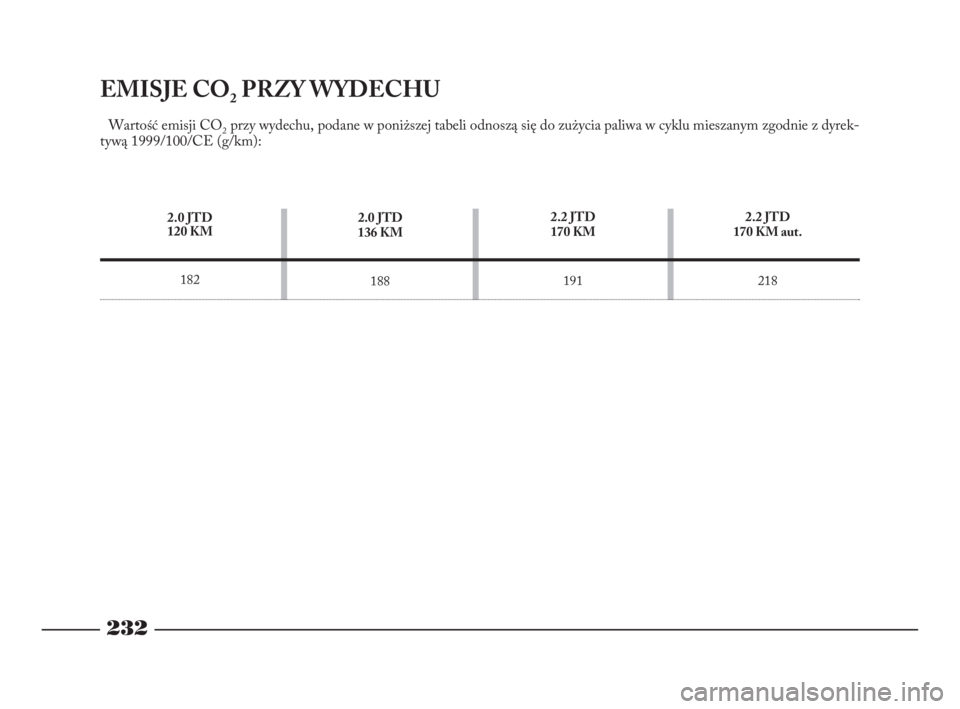

EMISJE CO2PRZY WYDECHU
Wartość emisji CO2przy wydechu, podane w poniższej tabeli odnoszą się do zużycia paliwa w cyklu mieszanym zgodnie z dyrek-
tywą 1999/100/CE (g/km):
2.0 JTD
120 KM
1822.0 JTD
136 KM
1882.2 JTD
170 KM aut.
218 2.2 JTD
170 KM
191
232
212-232 Phedra LUM PL 17-11-2009 10:15 Pagina 232
