Lancia Phedra 2010 Návod k použití a údržbě (in Czech)

ZÁKLADNÍ POKYNY
– Jestliže přestane svítit některá sví-
tilna, zkontrolujte před výměnou žá-
rovky nejdříve příslušnou pojistku.
– Umístění pojistek je popsáno v bodě
„Když se spálí pojistka“ v této kapitole.
– Před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty zoxi-
dované.
– Spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami.
– Po každé výměně žárovky ve světlo-
metech zkontrolujte z bezpečnostních
důvodů sklon světelných paprsků.TYPY ŽÁROVEK (obr. 11)
Vozidlo je osazeno žárovkami různého
typu:
ACeloskleněné žárovky: Jsou nasa-
zené zatlačením.
BBajonetové žárovky: pro vytažení z
objímky zatlačte na baňku, otočte jí do-
leva a vytáhněte ven.
C – DHalogenové žárovky: Vyjmou se
po uvolnění zajišťovací pružiny z uložení.
EXenonové výbojky
160
L0B0127b
obr. 11
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 160

161

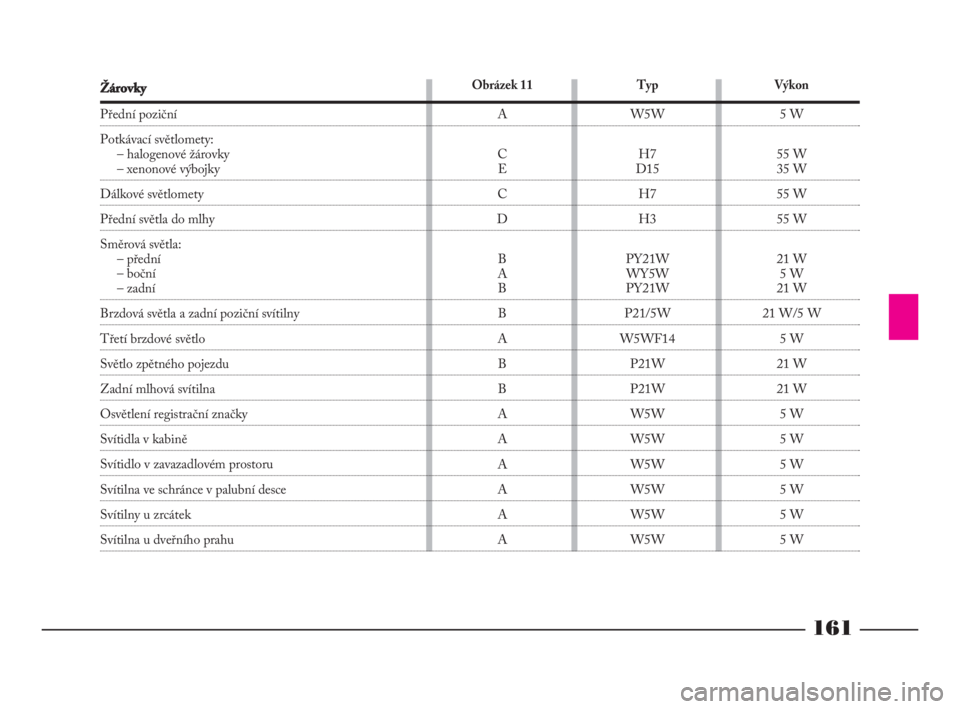

Žárovky
Přední poziční
Potkávací světlomety:
– halogenové žárovky
– xenonové výbojky
Dálkové světlomety
Přední světla do mlhy
Směrová světla:
– přední
– boční
– zadní
Brzdová světla a zadní poziční svítilny
Třetí brzdové světlo
Světlo zpětného pojezdu
Zadní mlhová svítilna
Osvětlení registrační značky
Svítidla v kabině
Svítidlo v zavazadlovém prostoru
Svítilna ve schránce v palubní desce
Svítilny u zrcátek
Svítilna u dveřního prahu
Výkon
5 W
55 W
35 W
55 W
55 W
21 W
5 W
21 W
21 W/5 W
5 W
21 W
21 W
5 W
5 W
5 W
5 W
5 W
5 W
Typ
W5W
H7
D15
H7
H3
PY21W
WY5W
PY21W
P21/5W
W5WF14
P21W
P21W
W5W
W5W
W5W
W5W
W5W
W5W
Obrázek 11
A
C
E
C
D
B
A
B
B
A
B
B
A
A
A
A
A
A
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 161

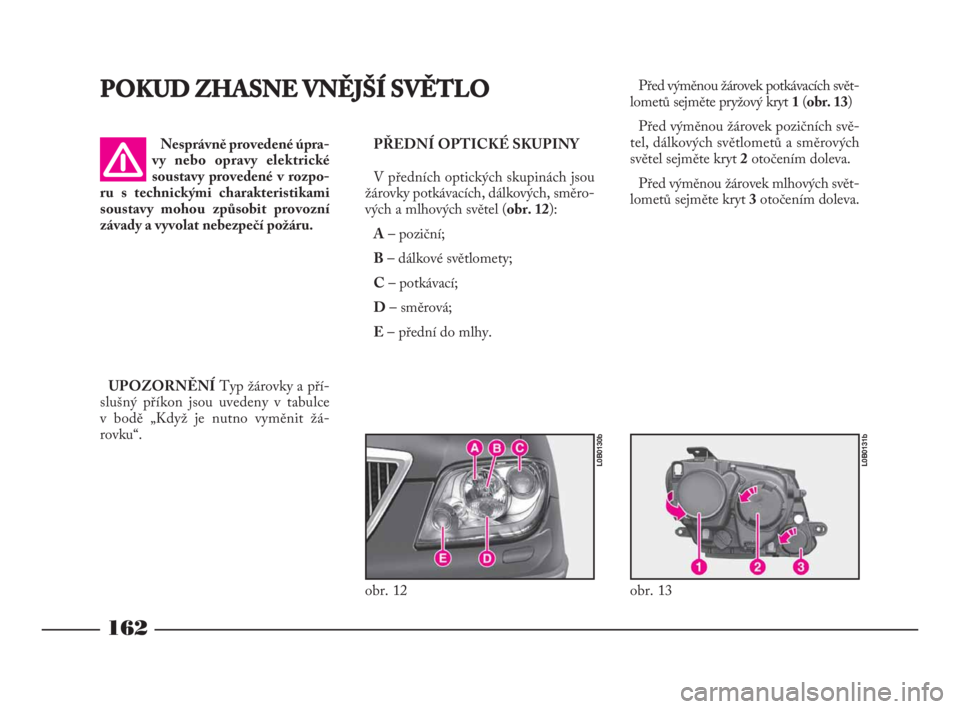

POKUD ZHASNE VNĚJŠÍ SVĚTLO
PŘEDNÍ OPTICKÉ SKUPINY
V předních optických skupinách jsou
žárovky potkávacích, dálkových, směro-
vých a mlhových světel (obr. 12):
A– poziční;
B– dálkové světlomety;
C– potkávací;
D– směrová;
E– přední do mlhy.
UPOZORNĚNÍTyp žárovky a pří-
slušný příkon jsou uvedeny v tabulce
v bodě „Když je nutno vyměnit žá-
rovku“.Nesprávně provedené úpra-
vy nebo opravy elektrické
soustavy provedené v rozpo-
ru s technickými charakteristikami
soustavy mohou způsobit provozní
závady a vyvolat nebezpečí požáru.Před výměnou žárovek potkávacích svět-
lometů sejměte pryžový kryt 1(obr. 13)
Před výměnou žárovek pozičních svě-
tel, dálkových světlometů a směrových
světel sejměte kryt 2otočením doleva.
Před výměnou žárovek mlhových svět-
lometů sejměte kryt 3otočením doleva.
162
obr. 12
L0B0130b
obr. 13
L0B0131b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 162

163

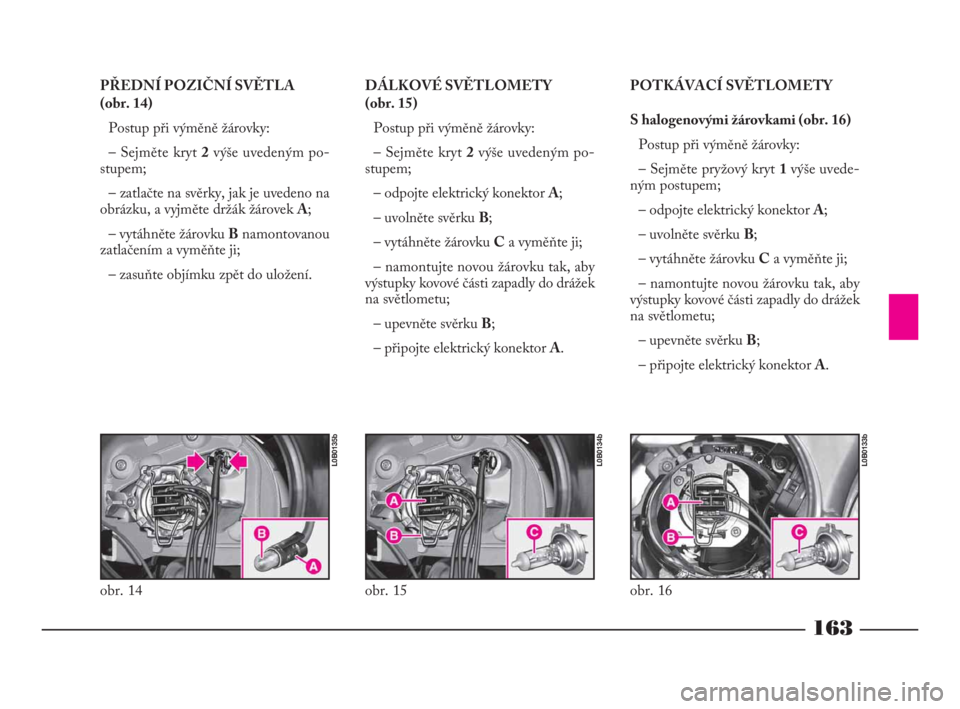

PŘEDNÍ POZIČNÍ SVĚTLA
(obr. 14)
Postup při výměně žárovky:
– Sejměte kryt 2výše uvedeným po-
stupem;
– zatlačte na svěrky, jak je uvedeno na
obrázku, a vyjměte držák žárovek A;
– vytáhněte žárovku Bnamontovanou
zatlačením a vyměňte ji;
– zasuňte objímku zpět do uložení.DÁLKOVÉ SVĚTLOMETY
(obr. 15)
Postup při výměně žárovky:
– Sejměte kryt 2výše uvedeným po-
stupem;
– odpojte elektrický konektor A;
– uvolněte svěrku B;
– vytáhněte žárovku Ca vyměňte ji;
– namontujte novou žárovku tak, aby
výstupky kovové části zapadly do drážek
na světlometu;
– upevněte svěrku B;
– připojte elektrický konektor A.POTKÁVACÍ SVĚTLOMETY
S halogenovými žárovkami (obr. 16)
Postup při výměně žárovky:
– Sejměte pryžový kryt 1výše uvede-
ným postupem;
– odpojte elektrický konektor A;
– uvolněte svěrku B;
– vytáhněte žárovku Ca vyměňte ji;
– namontujte novou žárovku tak, aby
výstupky kovové části zapadly do drážek
na světlometu;
– upevněte svěrku B;
– připojte elektrický konektor A.
obr. 14
L0B0135b
obr. 15
L0B0134b
obr. 16
L0B0133b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 163

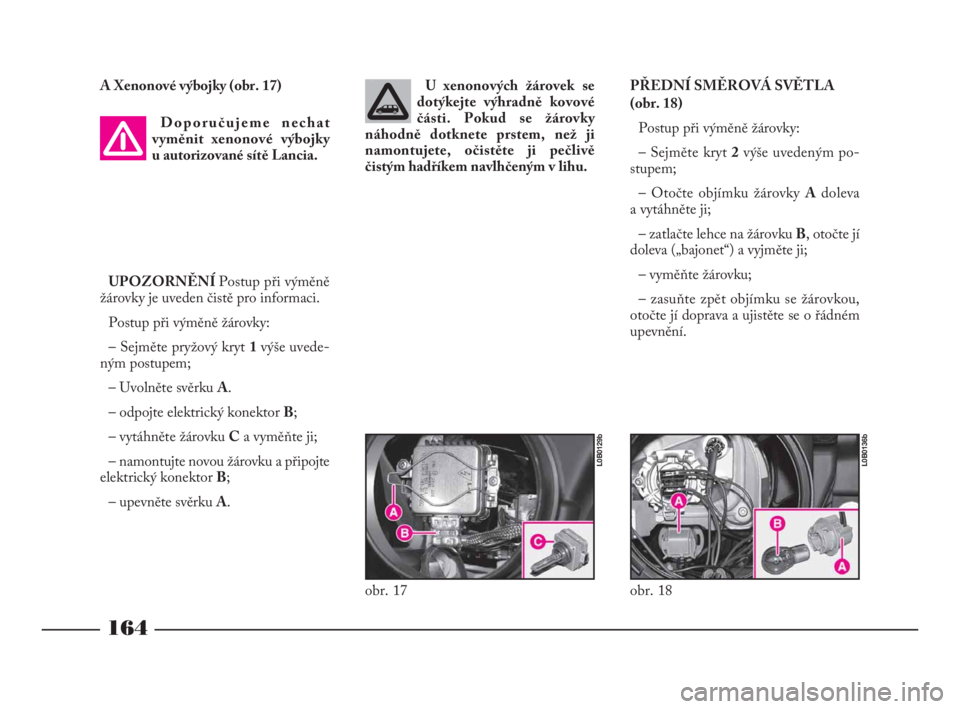

A Xenonové výbojky (obr. 17)
Doporučujeme nechat
vyměnit xenonové výbojky
u autorizované sítě Lancia.
UPOZORNĚNÍ Postup při výměně
žárovky je uveden čistě pro informaci.
Postup při výměně žárovky:
– Sejměte pryžový kryt 1výše uvede-
ným postupem;
– Uvolněte svěrku A.
– odpojte elektrický konektor B;
– vytáhněte žárovku Ca vyměňte ji;
– namontujte novou žárovku a připojte
elektrický konektor B;
– upevněte svěrku A.U xenonových žárovek se
dotýkejte výhradně kovové
části. Pokud se žárovky
náhodně dotknete prstem, než ji
namontujete, očistěte ji pečlivě
čistým hadříkem navlhčeným v lihu.
164
obr. 17
L0B0129b
PŘEDNÍ SMĚROVÁ SVĚTLA
(obr. 18)
Postup při výměně žárovky:
– Sejměte kryt 2výše uvedeným po-
stupem;
– Otočte objímku žárovky Adoleva
a vytáhněte ji;
– zatlačte lehce na žárovku B, otočte jí
doleva („bajonet“) a vyjměte ji;
– vyměňte žárovku;
– zasuňte zpět objímku se žárovkou,
otočte jí doprava a ujistěte se o řádném
upevnění.
obr. 18
L0B0136b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 164

165

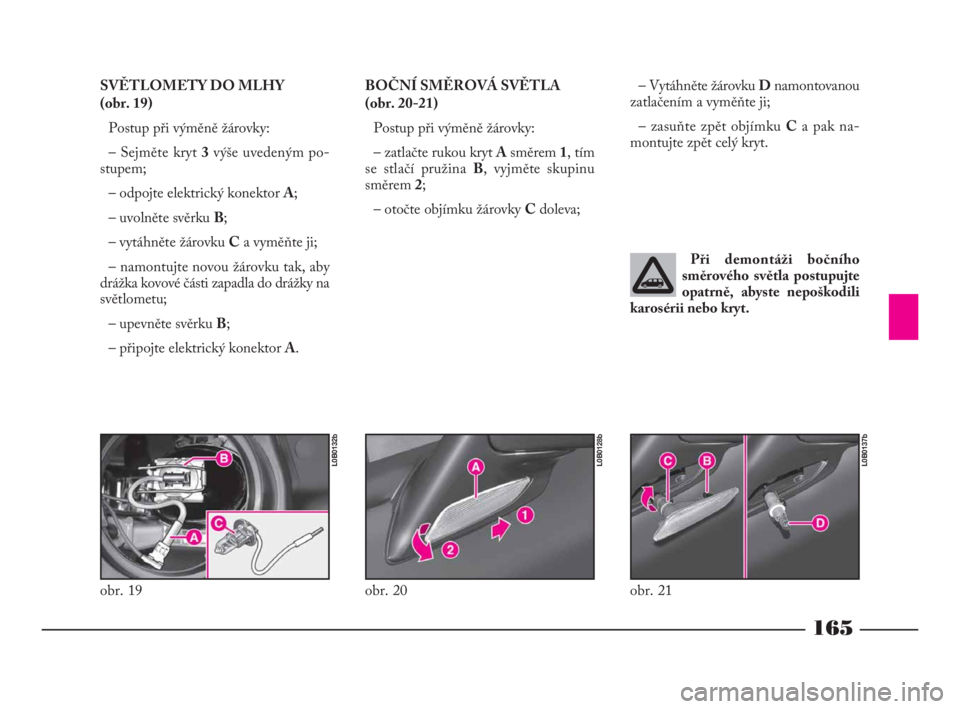

SVĚTLOMETY DO MLHY
(obr. 19)
Postup při výměně žárovky:
– Sejměte kryt 3výše uvedeným po-
stupem;
– odpojte elektrický konektor A;
– uvolněte svěrku B;
– vytáhněte žárovku Ca vyměňte ji;
– namontujte novou žárovku tak, aby
drážka kovové části zapadla do drážky na
světlometu;
– upevněte svěrku B;
– připojte elektrický konektor A.BOČNÍ SMĚROVÁ SVĚTLA
(obr. 20-21)
Postup při výměně žárovky:
– zatlačte rukou kryt Asměrem 1, tím
se stlačí pružina B, vyjměte skupinu
směrem 2;
– otočte objímku žárovky Cdoleva;
obr. 19
L0B0132b
obr. 20
L0B0128b
– Vytáhněte žárovku Dnamontovanou
zatlačením a vyměňte ji;
– zasuňte zpět objímku Ca pak na-
montujte zpět celý kryt.
obr. 21
L0B0137b
Při demontáži bočního
směrového světla postupujte
opatrně, abyste nepoškodili
karosérii nebo kryt.
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 165

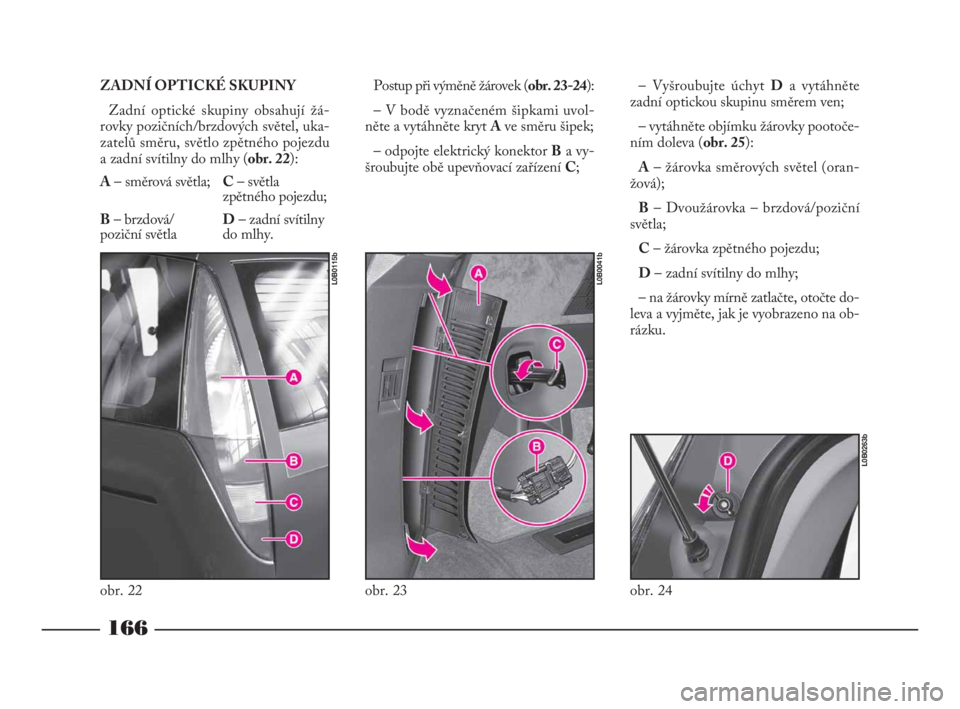

ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žá-
rovky pozičních/brzdových světel, uka-
zatelů směru, světlo zpětného pojezdu
a zadní svítilny do mlhy (obr. 22):
A– směrová světla;C– světla
zpětného pojezdu;
B– brzdová/D– zadní svítilny
poziční světla do mlhy.Postup při výměně žárovek (obr. 23-24):
– V bodě vyznačeném šipkami uvol-
něte a vytáhněte kryt Ave směru šipek;
– odpojte elektrický konektor Ba vy-
šroubujte obě upevňovací zařízení C;
166
obr. 23
L0B0041b
obr. 22
L0B0115b
– Vyšroubujte úchyt Da vytáhněte
zadní optickou skupinu směrem ven;
– vytáhněte objímku žárovky pootoče-
ním doleva (obr. 25):
A– žárovka směrových světel (oran-
žová);
B– Dvoužárovka – brzdová/poziční
světla;
C– žárovka zpětného pojezdu;
D– zadní svítilny do mlhy;
– na žárovky mírně zatlačte, otočte do-
leva a vyjměte, jak je vyobrazeno na ob-
rázku.
obr. 24
L0B0263b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 166

167

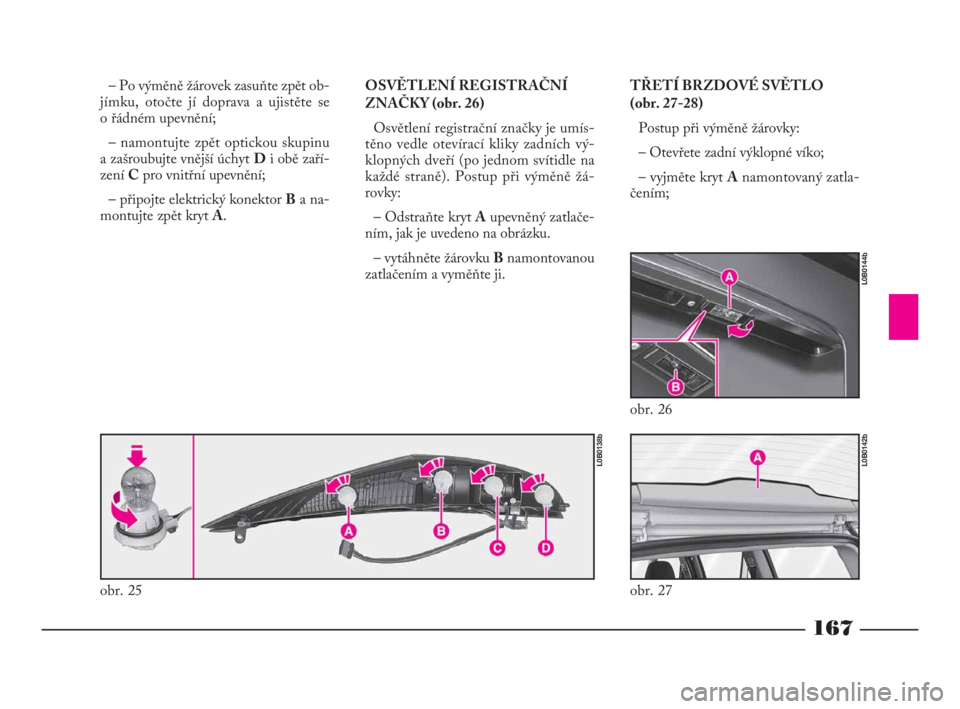

– Po výměně žárovek zasuňte zpět ob-
jímku, otočte jí doprava a ujistěte se
o řádném upevnění;
– namontujte zpět optickou skupinu
a zašroubujte vnější úchyt Di obě zaří-
zení Cpro vnitřní upevnění;
– připojte elektrický konektor Ba na-
montujte zpět kryt A.OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY (obr. 26)
Osvětlení registrační značky je umís-
těno vedle otevírací kliky zadních vý-
klopných dveří (po jednom svítidle na
každé straně). Postup při výměně žá-
rovky:
– Odstraňte kryt Aupevněný zatlače-
ním, jak je uvedeno na obrázku.
– vytáhněte žárovku Bnamontovanou
zatlačením a vyměňte ji.
obr. 25
L0B0138b
obr. 26
L0B0144b
TŘETÍ BRZDOVÉ SVĚTLO
(obr. 27-28)
Postup při výměně žárovky:
– Otevřete zadní výklopné víko;
– vyjměte kryt Anamontovaný zatla-
čením;
obr. 27
L0B0142b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 167

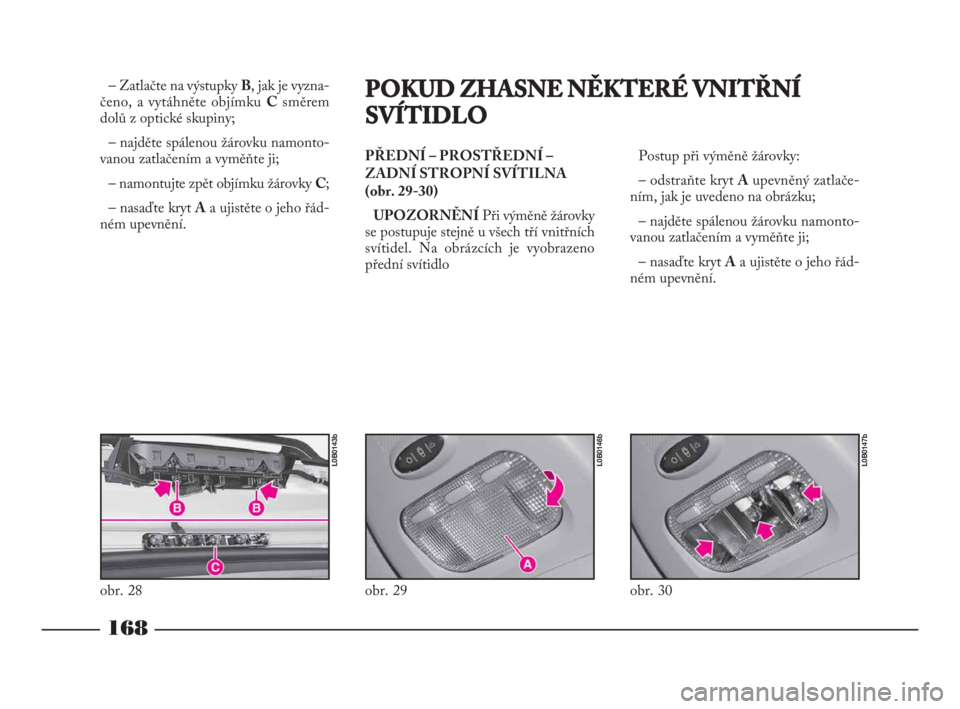

– Zatlačte na výstupky B, jak je vyzna-
čeno, a vytáhněte objímku Csměrem
dolů z optické skupiny;
– najděte spálenou žárovku namonto-
vanou zatlačením a vyměňte ji;
– namontujte zpět objímku žárovky C;
– nasaďte kryt Aa ujistěte o jeho řád-
ném upevnění.PŘEDNÍ – PROSTŘEDNÍ –
ZADNÍ STROPNÍ SVÍTILNA
(obr. 29-30)
UPOZORNĚNÍPři výměně žárovky
se postupuje stejně u všech tří vnitřních
svítidel. Na obrázcích je vyobrazeno
přední svítidloPostup při výměně žárovky:
– odstraňte kryt Aupevněný zatlače-
ním, jak je uvedeno na obrázku;
– najděte spálenou žárovku namonto-
vanou zatlačením a vyměňte ji;
– nasaďte kryt Aa ujistěte o jeho řád-
ném upevnění.POKUD ZHASNE NĚKTERÉ VNITŘNÍ
SVÍTIDLO
168
obr. 28
L0B0143b
obr. 29
L0B0146b
obr. 30
L0B0147b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 168

169
OSVĚTLENÍ U SLUNEČNÍ
CLONY (obr. 31)
Postup při výměně žárovky:
– Otevřete kryt Azrcátka;
– odstraňte kryt Bzapáčením v místě
označeném šipkou;
– vytáhněte žárovku Cnamontovanou
zatlačením a vyměňte ji;
– zasuňte zpět objímku Ba zavřete
kryt A.OSVĚTLENÍ ODKLÁDACÍ
SKŘÍŇKY (obr. 32)
Postup při výměně žárovky:
– Otevřete skříňku a zapáčením uvol-
něte částečně kryt A;
– vytáhněte kryt Apo směru šipky (ke
spodku skříňky), postupujte opatrně, aby
se nepoškodil spínač B;
– vytáhněte žárovku Cnamontovanou
zatlačením a vyměňte ji;
– namontujte kryt Azpět podle uložení
spínače B, ujistěte se, zda zaklapnul.
obr. 31
L0B0151b
obr. 32
L0B0152b
SVÍTIDLA U SPODNÍHO
PRAHU (obr. 33)
Postup při výměně žárovky:
– odstraňte kryt Bzapáčením v místě
označeném šipkou;
– vytáhněte žárovku Bnamontovanou
zatlačením a vyměňte ji;
– namontujte kryt Alehkým zatlače-
ním na zaklapnutí.
obr. 33
L0B0145b
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 169
