STROPNÍ SVÍTILNA V
ZAVAZADLOVÉM PROSTORU
(obr. 34)
Postup při výměně žárovky:
– odstraňte kryt Bzapáčením v místě
označeném šipkou;
– vytáhněte žárovku Bnamontovanou
zatlačením a vyměňte ji;
– namontujte kryt Alehkým zatlače-
ním na zaklapnutí.ZÁKLADNÍ INFORMACE
(obr. 35)
Pojistka je ochranný prvek elektrické
soustavy: zasáhne (přeruší se) při poruše
nebo nesprávné funkci zařízení.
Jakmile přestane fungovat nějaké zaří-
zení, zkontrolujte příslušnou pojistku. Vo-
dič nesmí být přerušený; pokud je přeru-
šený, vyměňte spálenou pojistku za jinou
stejné ampérové hodnoty (stejné barvy).
170
obr. 34
L0B0153b
obr. 35
L0B0155b
A– Neporušená pojistka
B– Pojistka s porušeným vodičem
Pojistku vytáhněte pinzetou Cdoda-
nou s vozidlem.
Pokud se motor nespustí, vyhledejte
autorizovaný servis Lancia.
KDYŽ SE SPÁLÍ POJISTKA
152-182 Phedra LUM CZ 17-11-2009 10:40 Pagina 170
Page 172 of 246

171
Nikdy nenahrazuje spále-
nou pojistku kovovými drát-
ky nebo podobným materiá-
lem. Vždy použijte nepřerušenou
pojistku stejné barvy.
Pojistku v žádném případě
nenahrazujte pojistkou s vyš-
ším ampérovou hodnotou.
NEBEZPEČÍ POŽÁRU.Pokud se přepálí některá
hlavní pojistka (MIDI-FUSE,
MAXI-FUSE o MEGA FUSE),
obraťte se na autorizovaný servis Lancia.UMÍSTĚNÍ POJISTEK

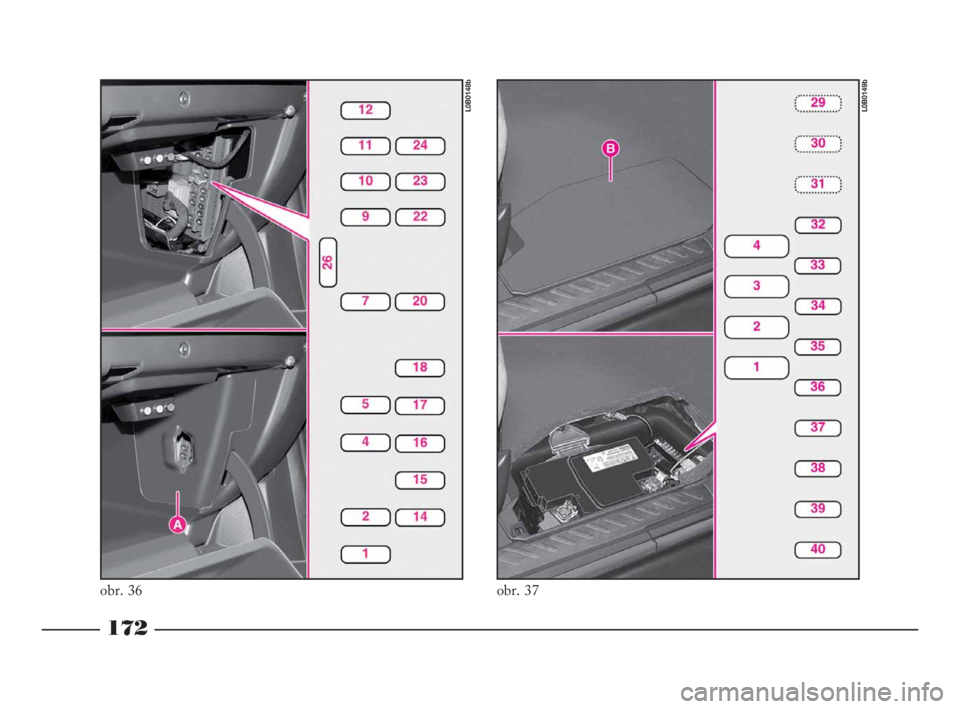

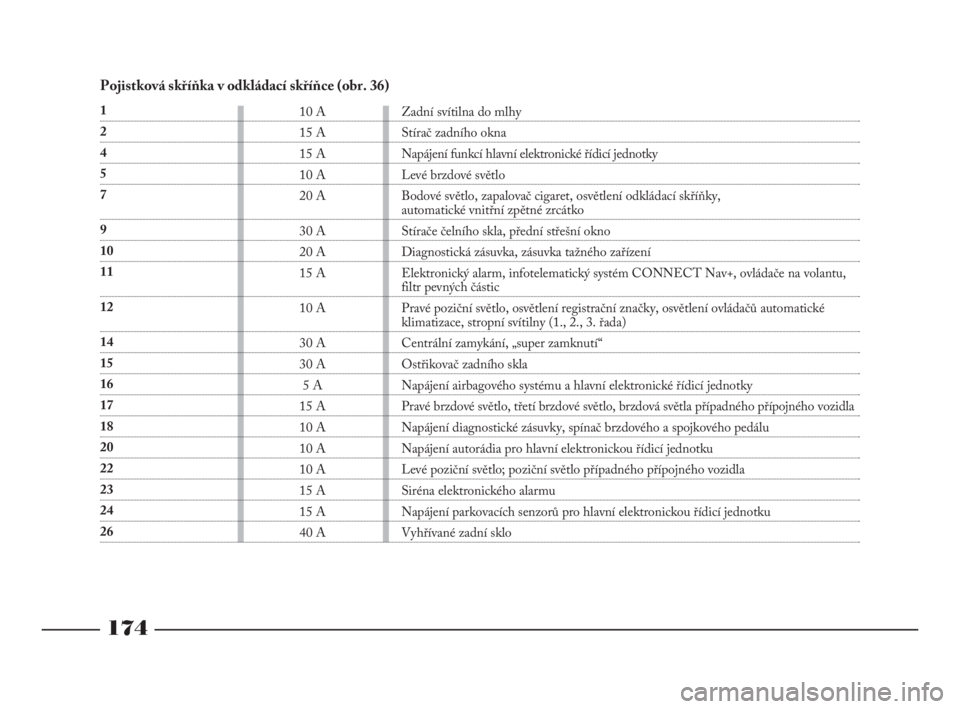

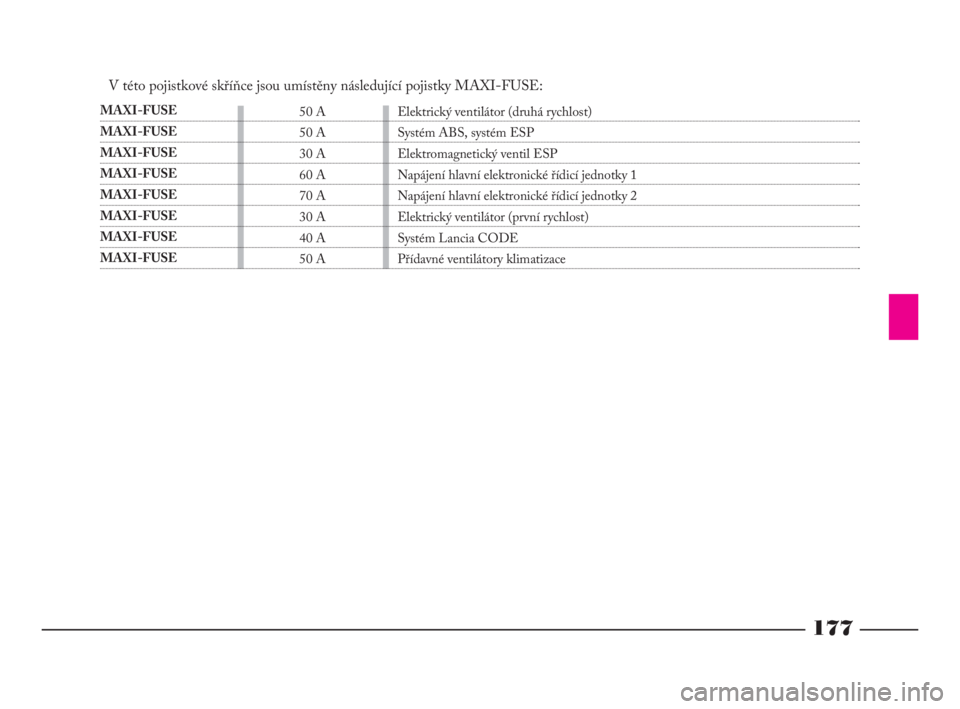

(obr. 36-37-38)
