Page 181 of 246

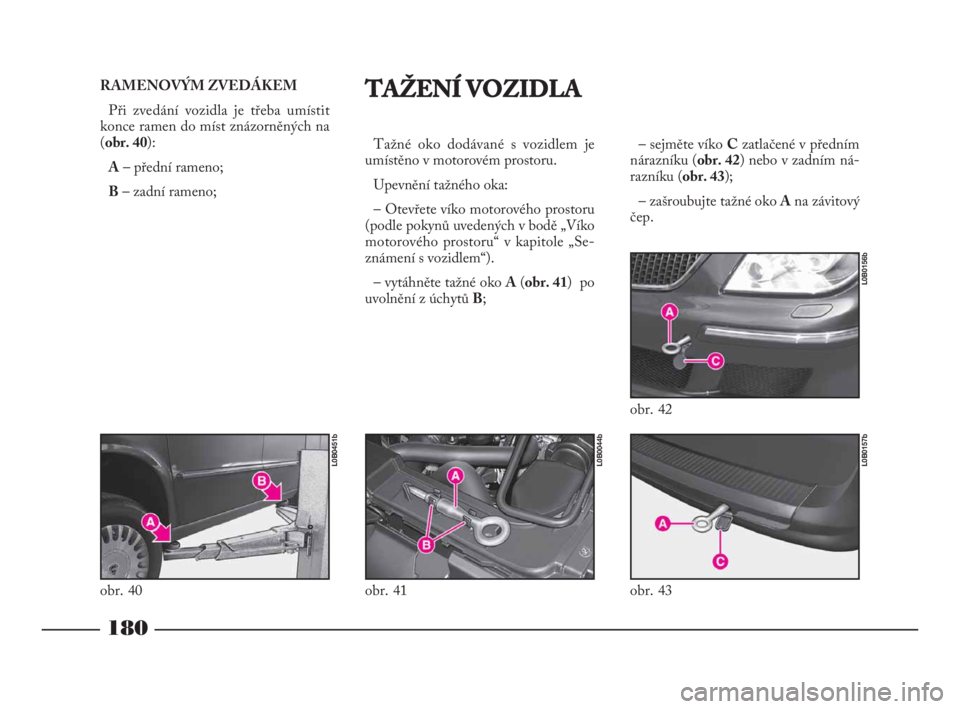

– sejměte víko Czatlačené v předním
nárazníku (obr. 42) nebo v zadním ná-
razníku (obr. 43);
– zašroubujte tažné oko Ana závitový
čep.
180
RAMENOVÝM ZVEDÁKEM
Při zvedání vozidla je třeba umístit
konce ramen do míst znázorněných na
(obr. 40):
A– přední rameno;
B– zadní rameno;TAŽENÍ VOZIDLA
Tažné oko dodávané s vozidlem je
umístěno v motorovém prostoru.
Upevnění tažného oka:
– Otevřete víko motorového prostoru
(podle pokynů uvedených v bodě „Víko
motorového prostoru“ v kapitole „Se-
známení s vozidlem“).
– vytáhněte tažné oko A(obr. 41) po
uvolnění z úchytů B;
obr. 40
L0B0451b
obr. 41
L0B0044b
obr. 43
L0B0157b
obr. 42
L0B0156b
152-182 Phedra LUM CZ 17-11-2009 10:41 Pagina 180
Page 182 of 246

181
Před zašroubováním tažné-
ho oka očistěte pečlivě závit.
Než začnete vozidlo táh-
nout, zkontrolujte, zda je oko řádně
zašroubované v příslušném otvoru.
Než začnete vozidlo táh-
nout, otočte klíčkem ve spí-
nací skříňce zapalování do
polohy M a pak na STOP. Vytažením
klíčku by se automaticky zamknul
zámek řízení a nebylo by možné natá-
čet kola.Při tažení vozidla je nutno
dodržovat všechna ustanove-
ní pravidel silničního provo-
zu ohledně tažných zařízení a chová-
ní v silničním provozu.
Při tažení vozidla mějte na
paměti, že posilovače brzd a
řízení nejsou aktivní. Proto
je nutné při práci s brzdovým pedálem
a volantem vyvinout daleko větší
úsilí. Nepoužívejte k tažení pružná
lana; vyvarujte se škubání vozidlem.
Během tažení kontrolujte, zda se taž-
nými prostředky nepoškodí části
vozidla, jichž se dotýkají.Nestartujte motor vlečené-
ho vozidla.
UPOZORNĚNÍU vozidel s automa-
tickou převodovkou se ujistěte, zda je za-
řazen neutrál (N), zkontrolujte, zda lze
vozidlem pohnout zatlačením a postu-
pujte jako při tažení vozidla s mechanic-
kou převodovkou. Pokud by nebylo
možné přestavit řazení do neutrálu,
nesmí se vozidlo táhnout (poloha N).
Vyhledejte autorizovaný servis Lancia.
152-182 Phedra LUM CZ 17-11-2009 10:41 Pagina 181
Page 183 of 246

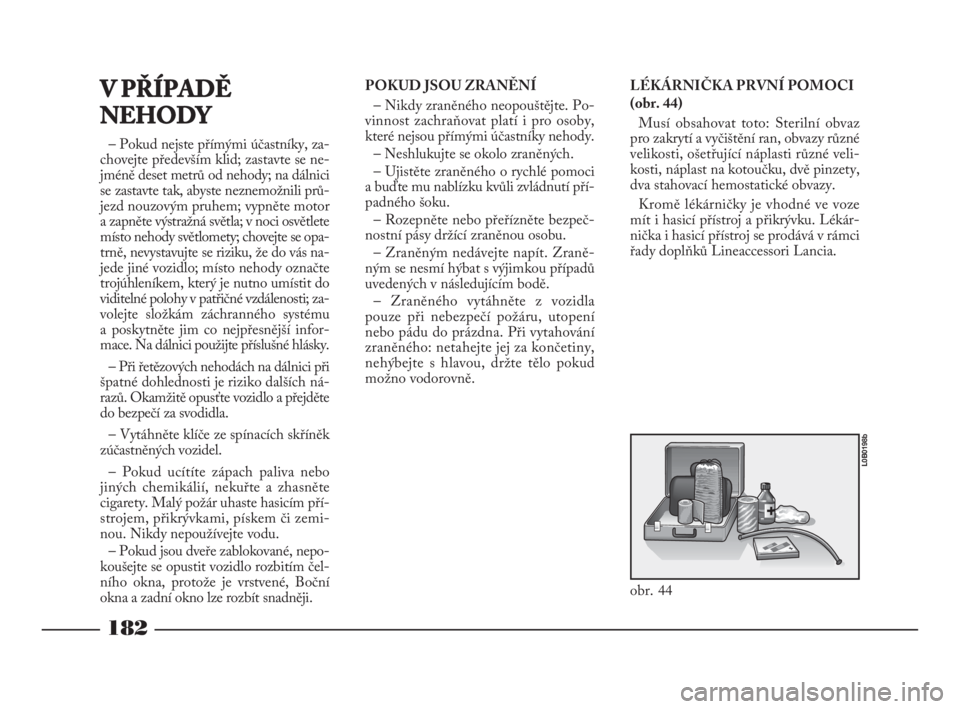

LÉKÁRNIČKA PRVNÍ POMOCI
(obr. 44)
Musí obsahovat toto: Sterilní obvaz
pro zakrytí a vyčištění ran, obvazy různé
velikosti, ošetřující náplasti různé veli-
kosti, náplast na kotoučku, dvě pinzety,
dva stahovací hemostatické obvazy.
Kromě lékárničky je vhodné ve voze
mít i hasicí přístroj a přikrývku. Lékár-
nička i hasicí přístroj se prodává v rámci
řady doplňků Lineaccessori Lancia.
182
– Pokud nejste přímými účastníky, za-
chovejte především klid; zastavte se ne-
jméně deset metrů od nehody; na dálnici
se zastavte tak, abyste neznemožnili prů-
jezd nouzovým pruhem; vypněte motor
a zapněte výstražná světla; v noci osvětlete
místo nehody světlomety; chovejte se opa-
trně, nevystavujte se riziku, že do vás na-
jede jiné vozidlo; místo nehody označte
trojúhleníkem, který je nutno umístit do
viditelné polohy v patřičné vzdálenosti; za-
volejte složkám záchranného systému
a poskytněte jim co nejpřesnější infor-
mace. Na dálnici použijte příslušné hlásky.
– Při řetězových nehodách na dálnici při
špatné dohlednosti je riziko dalších ná-
razů. Okamžitě opusťte vozidlo a přejděte
do bezpečí za svodidla.
– Vytáhněte klíče ze spínacích skříněk
zúčastněných vozidel.
– Pokud ucítíte zápach paliva nebo
jiných chemikálií, nekuřte a zhasněte
cigarety. Malý požár uhaste hasicím pří-
strojem, přikrývkami, pískem či zemi-
nou. Nikdy nepoužívejte vodu.
– Pokud jsou dveře zablokované, nepo-
koušejte se opustit vozidlo rozbitím čel-
ního okna, protože je vrstvené, Boční
okna a zadní okno lze rozbít snadněji.POKUD JSOU ZRANĚNÍ
– Nikdy zraněného neopouštějte. Po-
vinnost zachraňovat platí i pro osoby,
které nejsou přímými účastníky nehody.
– Neshlukujte se okolo zraněných.
– Ujistěte zraněného o rychlé pomoci
a buďte mu nablízku kvůli zvládnutí pří-
padného šoku.
– Rozepněte nebo přeřízněte bezpeč-
nostní pásy držící zraněnou osobu.
– Zraněným nedávejte napít. Zraně-
ným se nesmí hýbat s výjimkou případů
uvedených v následujícím bodě.
– Zraněného vytáhněte z vozidla
pouze při nebezpečí požáru, utopení
nebo pádu do prázdna. Při vytahování
zraněného: netahejte jej za končetiny,
nehýbejte s hlavou, držte tělo pokud
možno vodorovně.
obr. 44
L0B0198b
V PŘÍPADĚ
NEHODY
152-182 Phedra LUM CZ 17-11-2009 10:41 Pagina 182
Page 184 of 246

183

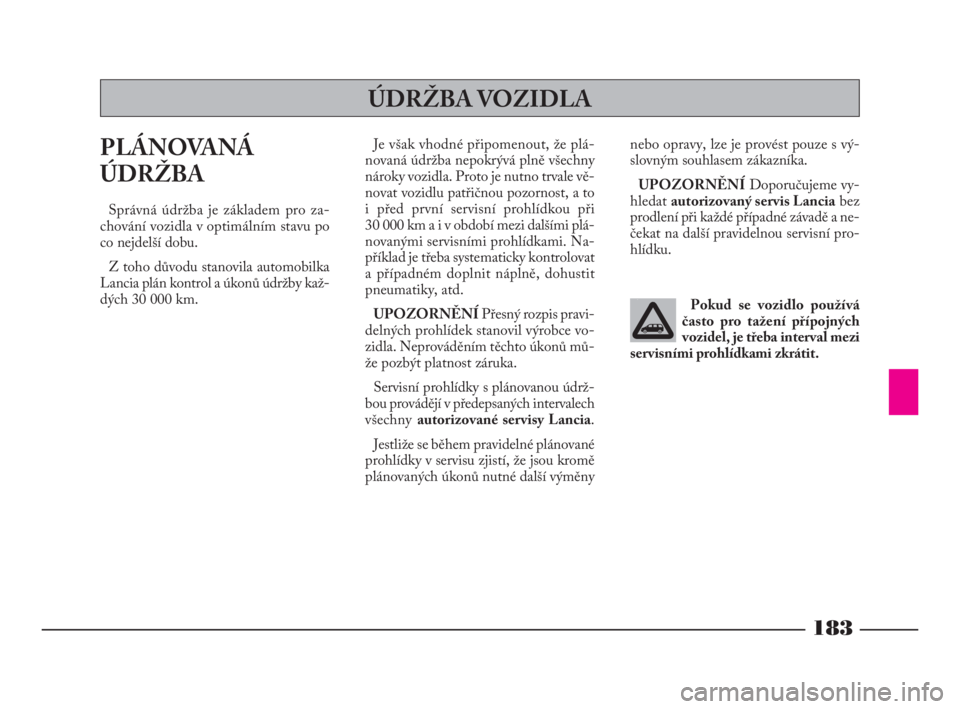

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je základem pro za-
chování vozidla v optimálním stavu po
co nejdelší dobu.
Z toho důvodu stanovila automobilka
Lancia plán kontrol a úkonů údržby kaž-
dých 30 000 km.Je však vhodné připomenout, že plá-
novaná údržba nepokrývá plně všechny
nároky vozidla. Proto je nutno trvale vě-
novat vozidlu patřičnou pozornost, a to
i před první servisní prohlídkou při
30 000 km a i v období mezi dalšími plá-
novanými servisními prohlídkami. Na-
příklad je třeba systematicky kontrolovat
a případném doplnit náplně, dohustit
pneumatiky, atd.
UPOZORNĚNÍPřesný rozpis pravi-
delných prohlídek stanovil výrobce vo-
zidla. Neprováděním těchto úkonů mů-
že pozbýt platnost záruka.
Servisní prohlídky s plánovanou údrž-
bou provádějí v předepsaných intervalech
všechny autorizované servisy Lancia.
Jestliže se během pravidelné plánované
prohlídky v servisu zjistí, že jsou kromě
plánovaných úkonů nutné další výměnynebo opravy, lze je provést pouze s vý-
slovným souhlasem zákazníka.
UPOZORNĚNÍDoporučujeme vy-
hledat autorizovaný servis Lanciabez
prodlení při každé případné závadě a ne-
čekat na další pravidelnou servisní pro-
hlídku.
ÚDRŽBA VOZIDLA
Pokud se vozidlo používá
často pro tažení přípojných
vozidel, je třeba interval mezi
servisními prohlídkami zkrátit.
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 183
Page 185 of 246

184

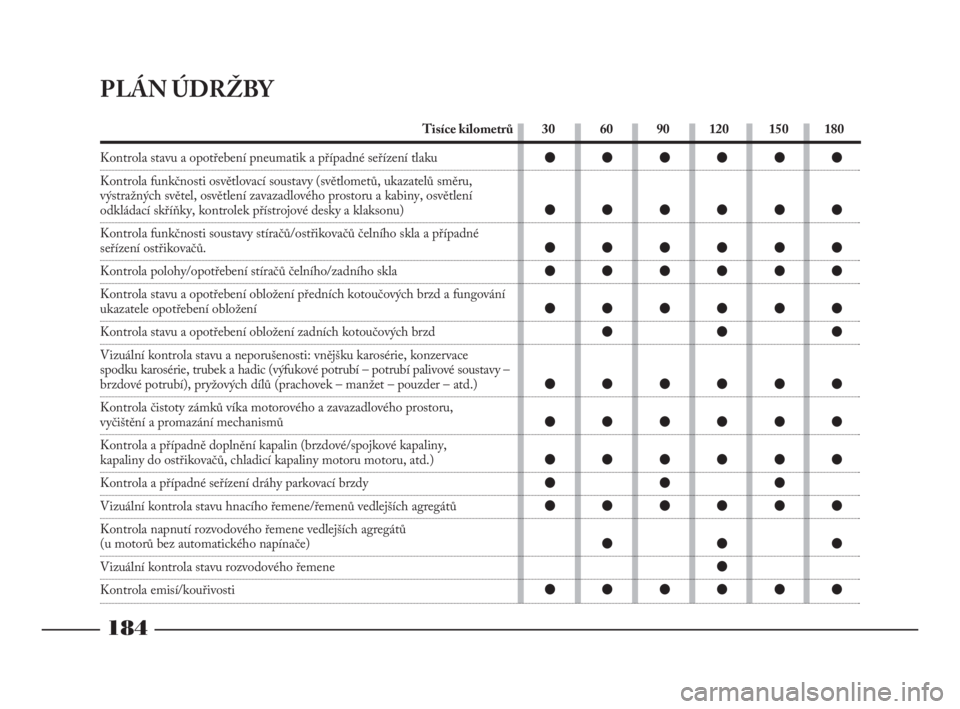

PLÁN ÚDRŽBY
30 60 90 120 150 180 Tisíce kilometrů
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●
●
●●●●●●Kontrola stavu a opotřebení pneumatik a případné seřízení tlaku
Kontrola funkčnosti osvětlovací soustavy (světlometů, ukazatelů směru,
výstražných světel, osvětlení zavazadlového prostoru a kabiny, osvětlení
odkládací skříňky, kontrolek přístrojové desky a klaksonu)
Kontrola funkčnosti soustavy stíračů/ostřikovačů čelního skla a případné
seřízení ostřikovačů.
Kontrola polohy/opotřebení stíračů čelního/zadního skla
Kontrola stavu a opotřebení obložení předních kotoučových brzd a fungování
ukazatele opotřebení obložení
Kontrola stavu a opotřebení obložení zadních kotoučových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, konzervace
spodku karosérie, trubek a hadic (výfukové potrubí – potrubí palivové soustavy –
brzdové potrubí), pryžových dílů (prachovek – manžet – pouzder – atd.)
Kontrola čistoty zámků víka motorového a zavazadlového prostoru,
vyčištění a promazání mechanismů
Kontrola a případně doplnění kapalin (brzdové/spojkové kapaliny,
kapaliny do ostřikovačů, chladicí kapaliny motoru motoru, atd.)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu hnacího řemene/řemenů vedlejších agregátů
Kontrola napnutí rozvodového řemene vedlejších agregátů
(u motorů bez automatického napínače)
Vizuální kontrola stavu rozvodového řemene
Kontrola emisí/kouřivosti
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 184
Page 186 of 246

185

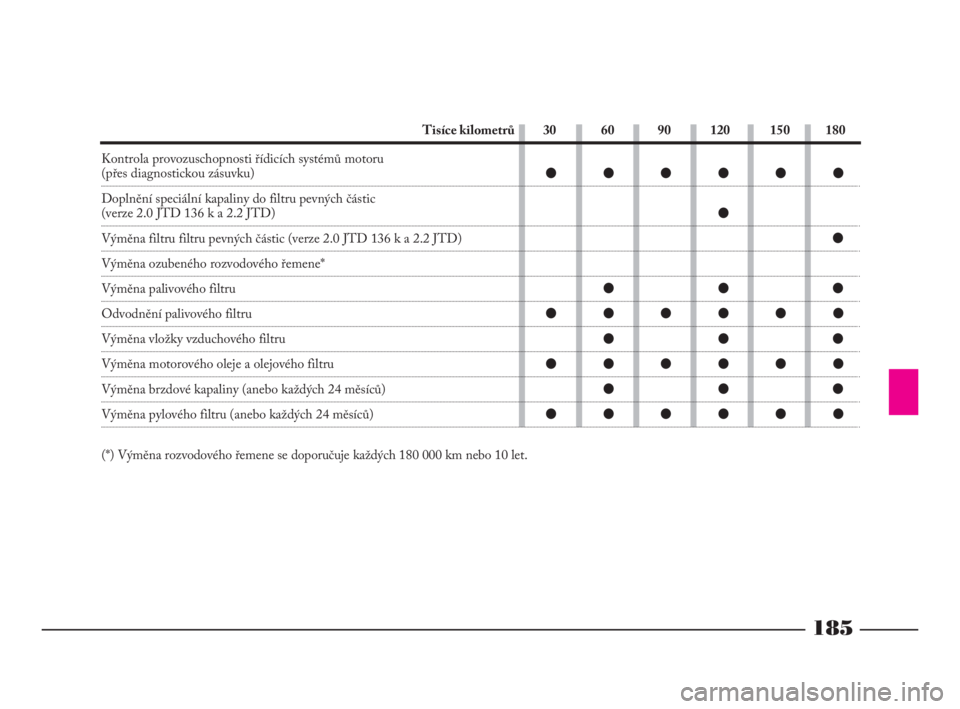

30 60 90 120 150 180 Tisíce kilometrů
Kontrola provozuschopnosti řídicích systémů motoru (přes diagnostickou zásuvku)
Doplnění speciální kapaliny do filtru pevných částic
(verze 2.0 JTD 136 k a 2.2 JTD)
Výměna filtru filtru pevných částic (verze 2.0 JTD 136 k a 2.2 JTD)
Výměna ozubeného rozvodového řemene*
Výměna palivového filtru
Odvodnění palivového filtru
Výměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsíců)
(*) Výměna rozvodového řemene se doporučuje každých 180 000 km nebo 10 let.
●●●●●●
●
●
●●●
●●●●●●
●●●
●●●●●●
●●●
●●●●●●
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 185
Page 187 of 246

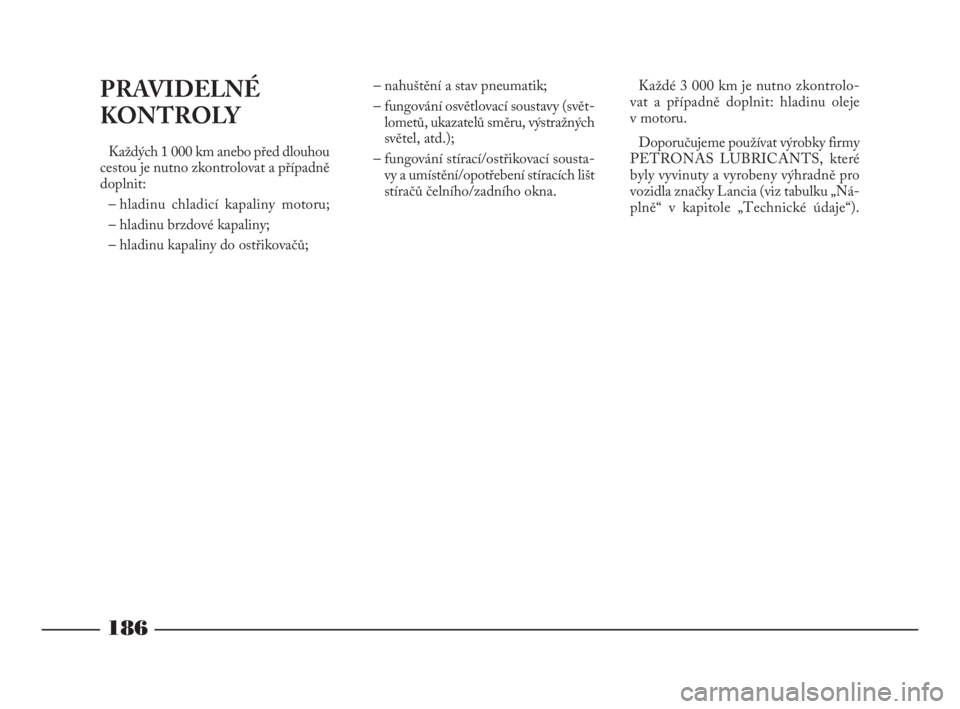

PRAVIDELNÉ
KONTROLY
Každých 1 000 km anebo před dlouhou
cestou je nutno zkontrolovat a případně
doplnit:
– hladinu chladicí kapaliny motoru;
– hladinu brzdové kapaliny;
– hladinu kapaliny do ostřikovačů;– nahuštění a stav pneumatik;
– fungování osvětlovací soustavy (svět-
lometů, ukazatelů směru, výstražných
světel, atd.);
– fungování stírací/ostřikovací sousta-
vy a umístění/opotřebení stíracích lišt
stíračů čelního/zadního okna.Každé 3 000 km je nutno zkontrolo-
vat a případně doplnit: hladinu oleje
v motoru.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které
byly vyvinuty a vyrobeny výhradně pro
vozidla značky Lancia (viz tabulku „Ná-
plně“ v kapitole „Technické údaje“).
186
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 186
Page 188 of 246

187

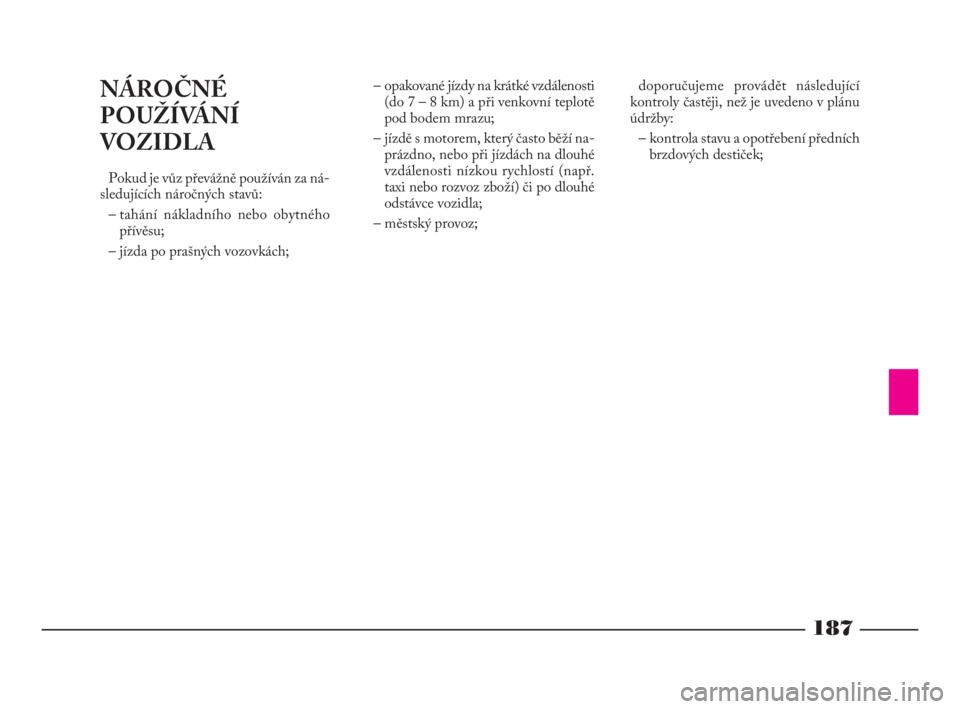

NÁROČNÉ
POUŽÍVÁNÍ
VOZIDLA
Pokud je vůz převážně používán za ná-
sledujících náročných stavů:
– tahání nákladního nebo obytného
přívěsu;
– jízda po prašných vozovkách;– opakované jízdy na krátké vzdálenosti
(do 7 – 8 km) a při venkovní teplotě
pod bodem mrazu;
– jízdě s motorem, který často běží na-
prázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí (např.
taxi nebo rozvoz zboží) či po dlouhé
odstávce vozidla;
– městský provoz;doporučujeme provádět následující
kontroly častěji, než je uvedeno v plánu
údržby:
– kontrola stavu a opotřebení předních
brzdových destiček;
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 187
Page 189 of 246

188

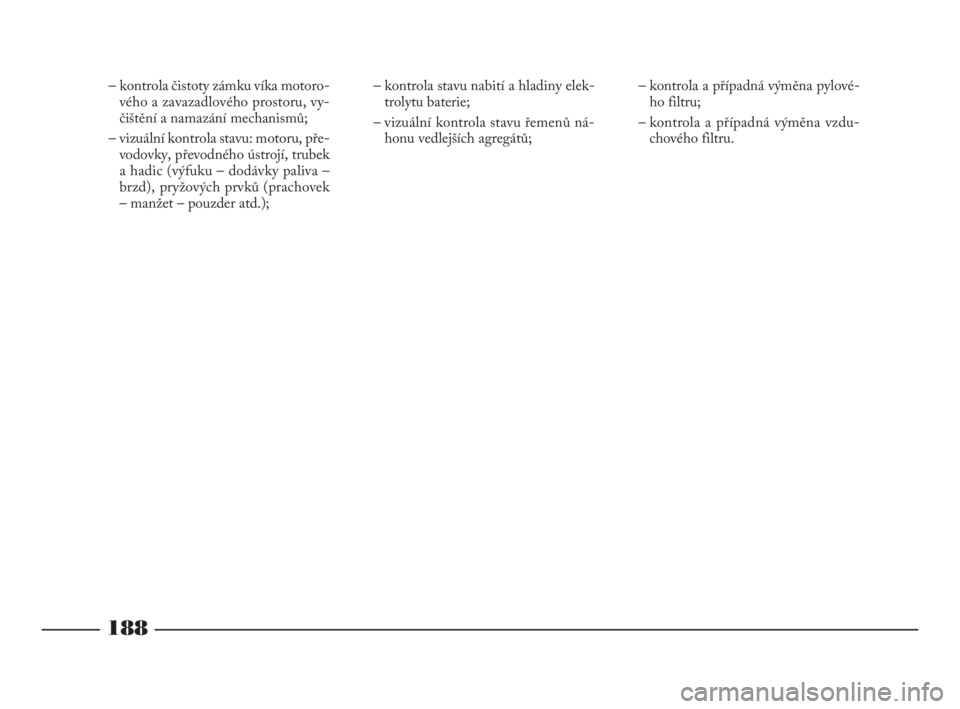

– kontrola čistoty zámku víka motoro-
vého a zavazadlového prostoru, vy-
čištění a namazání mechanismů;
– vizuální kontrola stavu: motoru, pře-
vodovky, převodného ústrojí, trubek
a hadic (výfuku – dodávky paliva –
brzd), pryžových prvků (prachovek
– manžet – pouzder atd.);– kontrola stavu nabití a hladiny elek-
trolytu baterie;
– vizuální kontrola stavu řemenů ná-
honu vedlejších agregátů;– kontrola a případná výměna pylové-
ho filtru;
– kontrola a případná výměna vzdu-
chového filtru.
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 188
Page 190 of 246

Při práci v motorovém pro-
storu nekuřte. Mohly by se zde
nacházet hořlavé plyny a vý-
pary s nebezpečím požáru.
Pozor! Chybným umístěním
podpěrné tyčky by mohlo víko
motorového prostoru prudce
spadnout dolů.
189

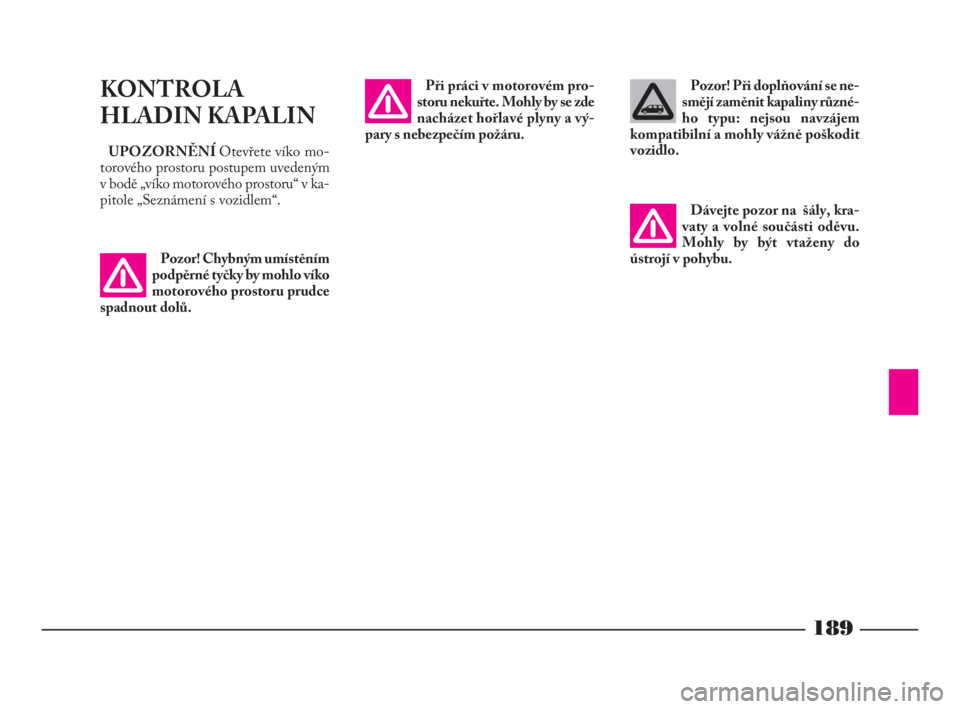

KONTROLA
HLADIN KAPALIN
UPOZORNĚNÍ Otevřete víko mo-
torového prostoru postupem uvedeným
v bodě „víko motorového prostoru“ v ka-
pitole „Seznámení s vozidlem“.Pozor! Při doplňování se ne-
smějí zaměnit kapaliny různé-
ho typu: nejsou navzájem
kompatibilní a mohly vážně poškodit
vozidlo.
Dávejte pozor na šály, kra-
vaty a volné součásti oděvu.
Mohly by být vtaženy do
ústrojí v pohybu.
183-211 Phedra LUM CZ 17-11-2009 10:52 Pagina 189
