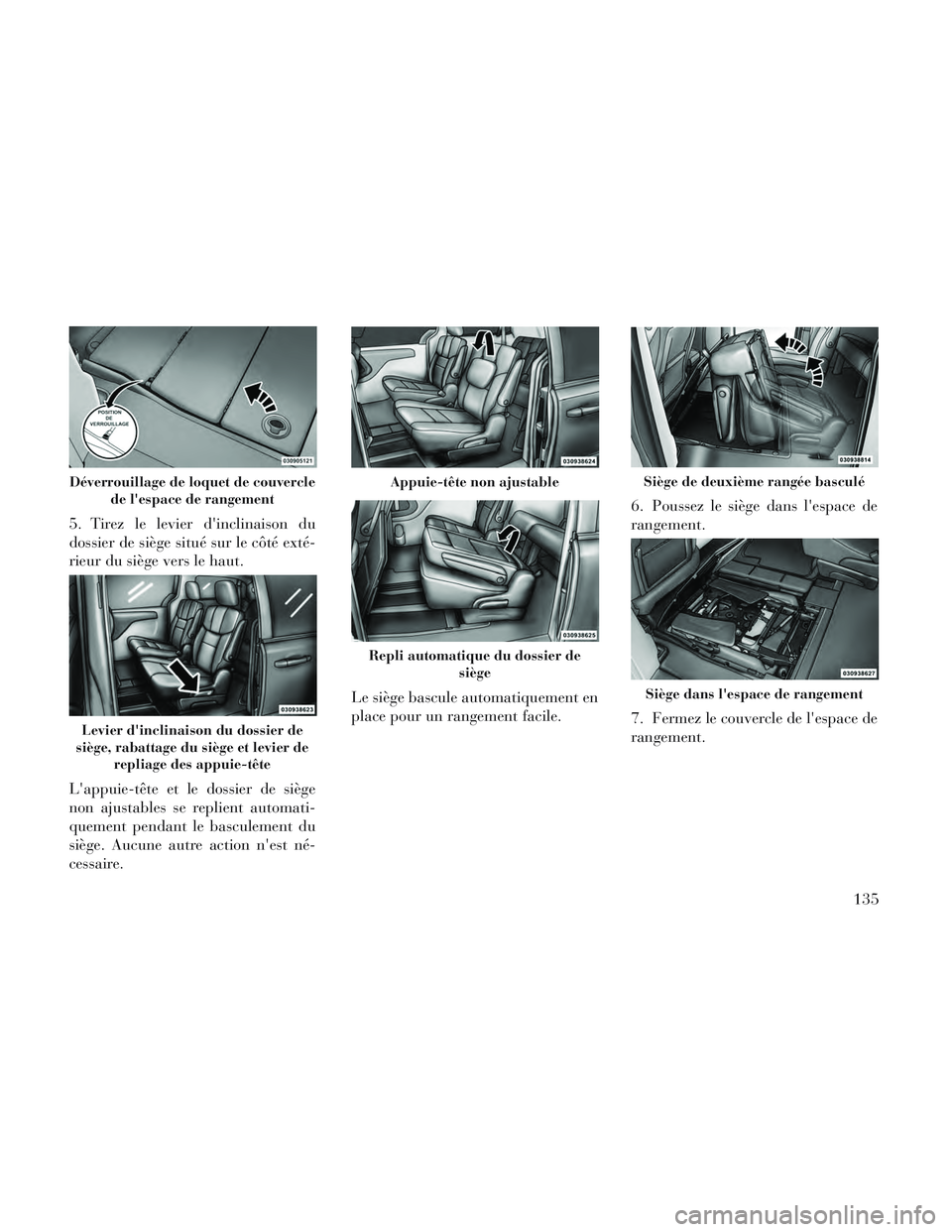

5. Tirez le levier d'inclinaison du
dossier de siège situé sur le côté exté-
rieur du siège vers le haut.
L'appuie-tête et le dossier de siège
non ajustables se replient automati-
quement pendant le basculement du
siège. Aucune autre action n'est né-
cessaire.Le siège bascule automatiquement en
place pour un rangement facile.6. Poussez le siège dans l'espace de
rangement.
7. Fermez le couvercle de l'espace de
rangement.
Déverrouillage de loquet de couvercle
de l'espace de rangement
Levier d'inclinaison du dossier de
siège, rabattage du siège et levier de repliage des appuie-tête
Appuie-tête non ajustable
Repli automatique du dossier de siège
Siège de deuxième rangée basculé
Siège dans l'espace de rangement
135

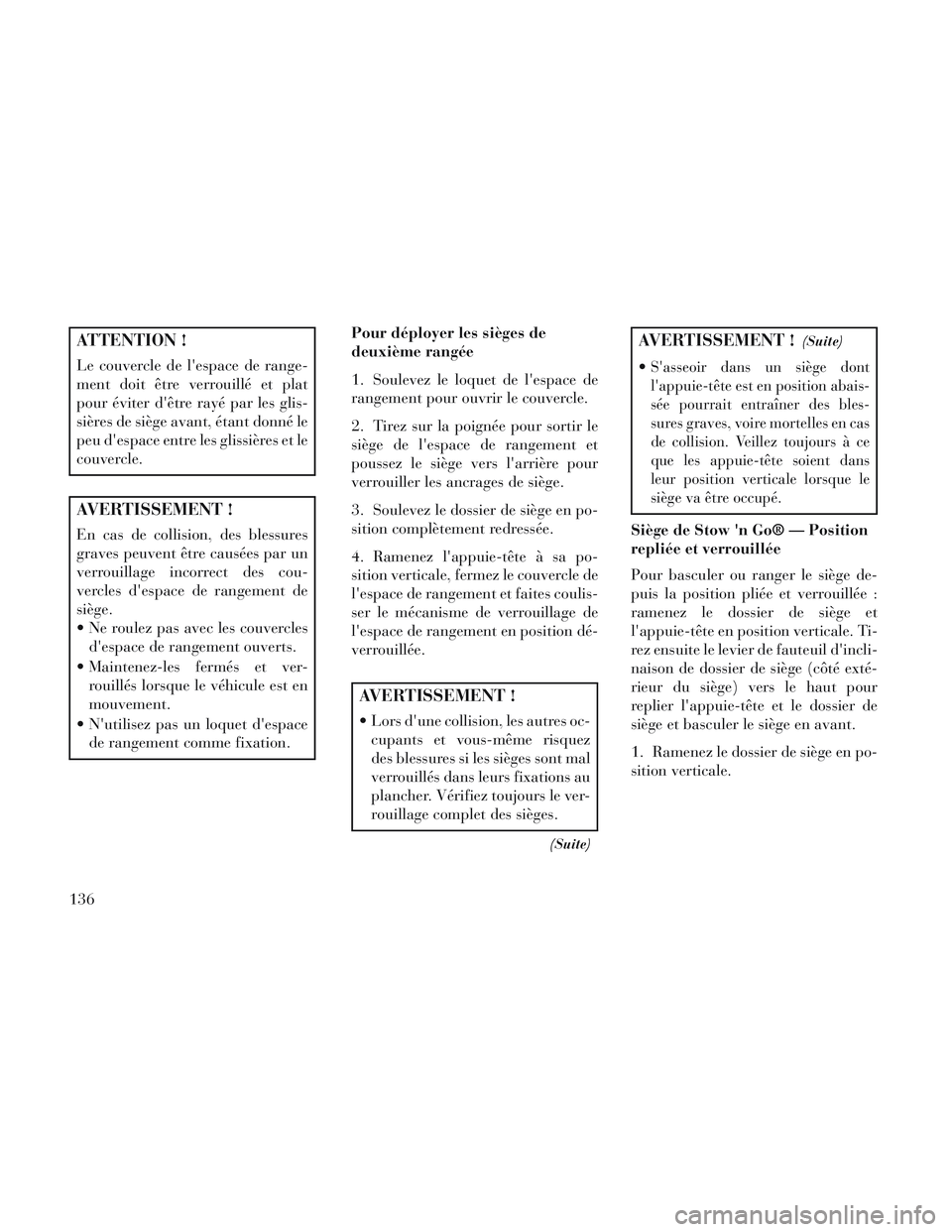

ATTENTION !
Le couvercle de l'espace de range-
ment doit être verrouillé et plat
pour éviter d'être rayé par les glis-
sières de siège avant, étant donné le
peu d'espace entre les glissières et le
couvercle.
AVERTISSEMENT !
En cas de collision, des blessures
graves peuvent être causées par un
verrouillage incorrect des cou-
vercles d'espace de rangement de
siège.
Ne roulez pas avec les couverclesd'espace de rangement ouverts.
Maintenez-les fermés et ver- rouillés lorsque le véhicule est en
mouvement.
N'utilisez pas un loquet d'espace de rangement comme fixation. Pour déployer les sièges de
deuxième rangée
1. Soulevez le loquet de l'espace de
rangement pour ouvrir le couvercle.
2. Tirez sur la poignée pour sortir le
siège de l'espace de rangement et
poussez le siège vers l'arrière pour
verrouiller les ancrages de siège.
3. Soulevez le dossier de siège en po-
sition complètement redressée.
4. Ramenez l'appuie-tête à sa po-
sition verticale, fermez le couvercle de
l'espace de rangement et faites coulis-
ser le mécanisme de verrouillage de
l'espace de rangement en position dé-
verrouillée.
AVERTISSEMENT !
Lors d'une collision, les autres oc-
cupants et vous-même risquez
des blessures si les sièges sont mal
verrouillés dans leurs fixations au
plancher. Vérifiez toujours le ver-
rouillage complet des sièges.
(Suite)
AVERTISSEMENT !(Suite)
S'asseoir dans un siège dont
l'appuie-tête est en position abais-
sée pourrait entraîner des bles-
sures graves, voire mortelles en cas
de collision. Veillez toujours à ce
que les appuie-tête soient dans
leur position verticale lorsque le
siège va être occupé.
Siège de Stow 'n Go® — Position
repliée et verrouillée
Pour basculer ou ranger le siège de-
puis la position pliée et verrouillée :
ramenez le dossier de siège et
l'appuie-tête en position verticale. Ti-
rez ensuite le levier de fauteuil d'incli-
naison de dossier de siège (côté exté-
rieur du siège) vers le haut pour
replier l'appuie-tête et le dossier de
siège et basculer le siège en avant.
1. Ramenez le dossier de siège en po-
sition verticale.
136

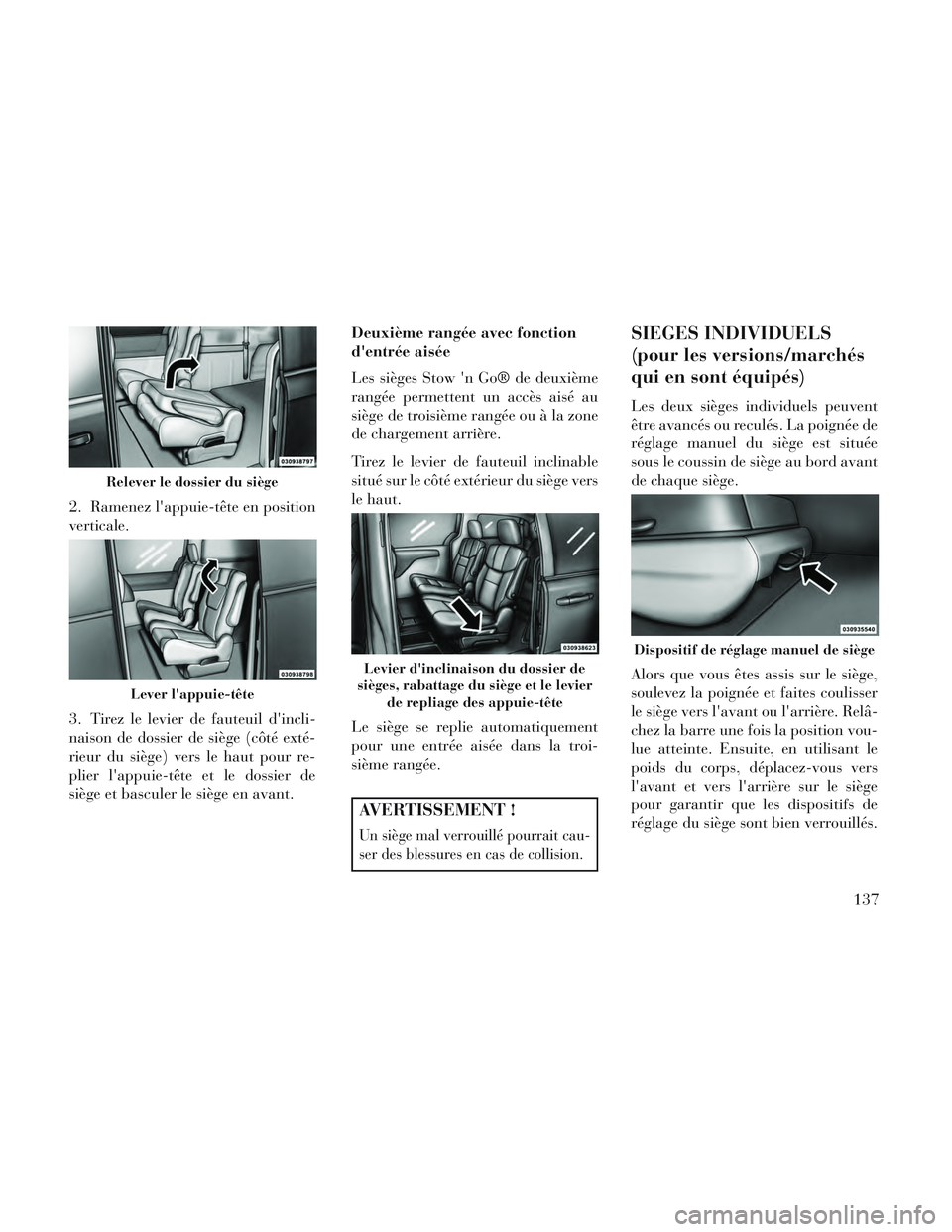

2. Ramenez l'appuie-tête en position
verticale.
3. Tirez le levier de fauteuil d'incli-
naison de dossier de siège (côté exté-
rieur du siège) vers le haut pour re-
plier l'appuie-tête et le dossier de
siège et basculer le siège en avant.Deuxième rangée avec fonction
d'entrée aisée
Les sièges Stow 'n Go® de deuxième
rangée permettent un accès aisé au
siège de troisième rangée ou à la zone
de chargement arrière.
Tirez le levier de fauteuil inclinable
situé sur le côté extérieur du siège vers
le haut.
Le siège se replie automatiquement
pour une entrée aisée dans la troi-
sième rangée.
AVERTISSEMENT !
Un siège mal verrouillé pourrait cau-
ser des blessures en cas de collision.
SIEGES INDIVIDUELS
(pour les versions/marchés
qui en sont équipés)
Les deux sièges individuels peuvent
être avancés ou reculés. La poignée de
réglage manuel du siège est située
sous le coussin de siège au bord avant
de chaque siège.
Alors que vous êtes assis sur le siège,
soulevez la poignée et faites coulisser
le siège vers l'avant ou l'arrière. Relâ-
chez la barre une fois la position vou-
lue atteinte. Ensuite, en utilisant le
poids du corps, déplacez-vous vers
l'avant et vers l'arrière sur le siège
pour garantir que les dispositifs de
réglage du siège sont bien verrouillés.
Relever le dossier du siège
Lever l'appuie-tête
Levier d'inclinaison du dossier de
sièges, rabattage du siège et le levier de repliage des appuie-tête
Dispositif de réglage manuel de siège
137

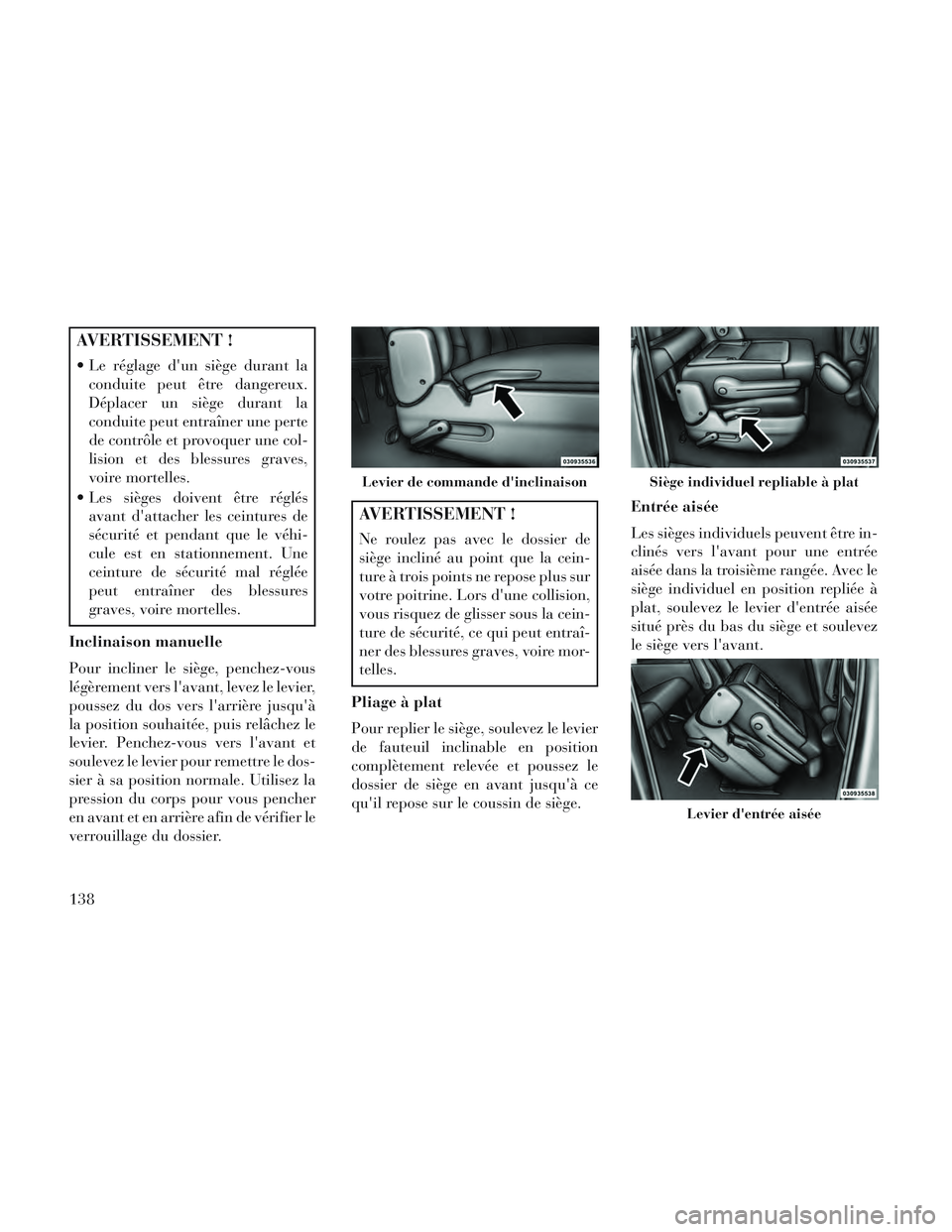

AVERTISSEMENT !
Le réglage d'un siège durant laconduite peut être dangereux.
Déplacer un siège durant la
conduite peut entraîner une perte
de contrôle et provoquer une col-
lision et des blessures graves,
voire mortelles.
Les sièges doivent être réglés avant d'attacher les ceintures de
sécurité et pendant que le véhi-
cule est en stationnement. Une
ceinture de sécurité mal réglée
peut entraîner des blessures
graves, voire mortelles.
Inclinaison manuelle
Pour incliner le siège, penchez-vous
légèrement vers l'avant, levez le levier,
poussez du dos vers l'arrière jusqu'à
la position souhaitée, puis relâchez le
levier. Penchez-vous vers l'avant et
soulevez le levier pour remettre le dos-
sier à sa position normale. Utilisez la
pression du corps pour vous pencher
en avant et en arrière afin de vérifier le
verrouillage du dossier.
AVERTISSEMENT !
Ne roulez pas avec le dossier de
siège incliné au point que la cein-
ture à trois points ne repose plus sur
votre poitrine. Lors d'une collision,
vous risquez de glisser sous la cein-
ture de sécurité, ce qui peut entraî-
ner des blessures graves, voire mor-
telles.
Pliage à plat
Pour replier le siège, soulevez le levier
de fauteuil inclinable en position
complètement relevée et poussez le
dossier de siège en avant jusqu'à ce
qu'il repose sur le coussin de siège. Entrée aisée
Les sièges individuels peuvent être in-
clinés vers l'avant pour une entrée
aisée dans la troisième rangée. Avec le
siège individuel en position repliée à
plat, soulevez le levier d'entrée aisée
situé près du bas du siège et soulevez
le siège vers l'avant.
Levier de commande d'inclinaisonSiège individuel repliable à plat
Levier d'entrée aisée
138

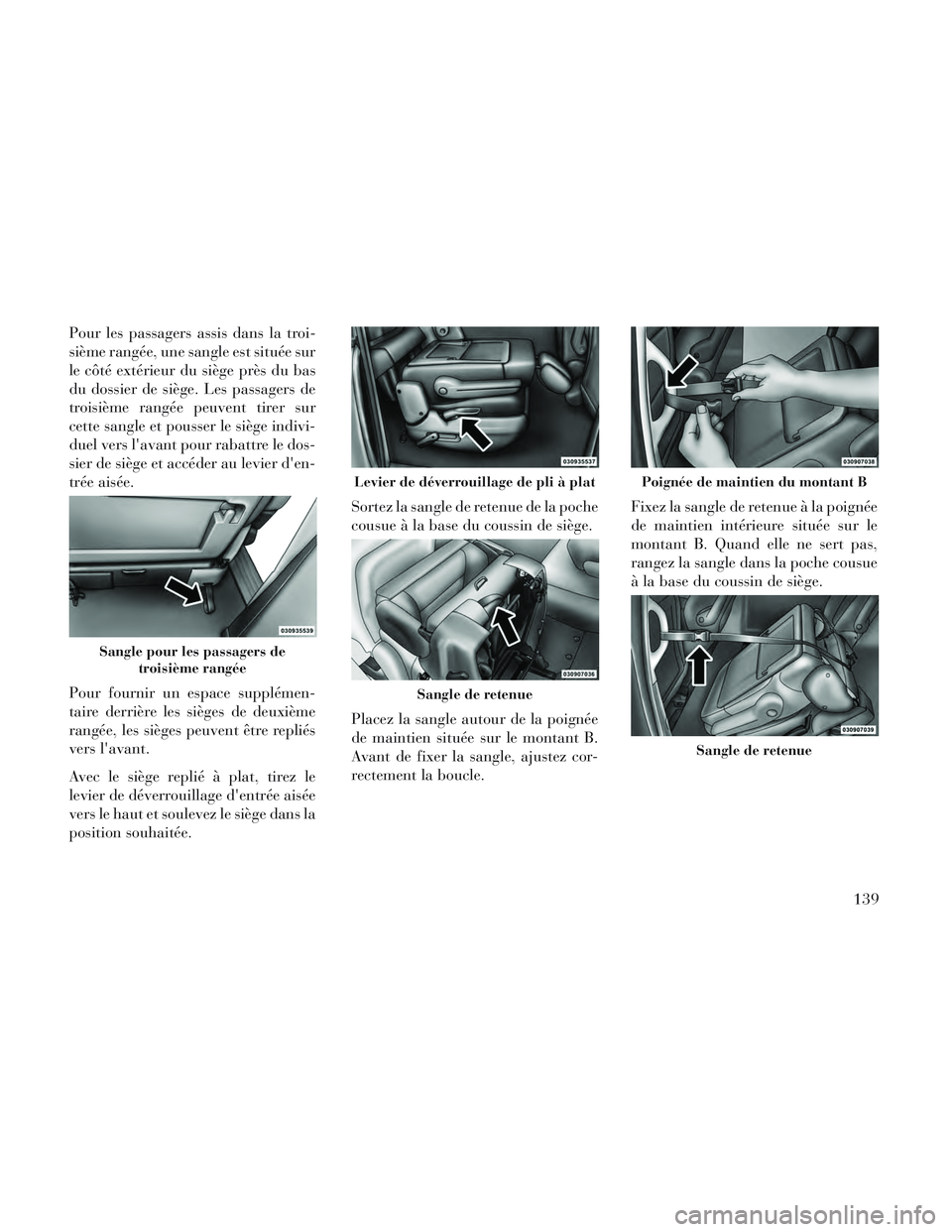

Pour les passagers assis dans la troi-
sième rangée, une sangle est située sur
le côté extérieur du siège près du bas
du dossier de siège. Les passagers de
troisième rangée peuvent tirer sur
cette sangle et pousser le siège indivi-
duel vers l'avant pour rabattre le dos-
sier de siège et accéder au levier d'en-
trée aisée.
Pour fournir un espace supplémen-
taire derrière les sièges de deuxième
rangée, les sièges peuvent être repliés
vers l'avant.
Avec le siège replié à plat, tirez le
levier de déverrouillage d'entrée aisée
vers le haut et soulevez le siège dans la
position souhaitée.Sortez la sangle de retenue de la poche
cousue à la base du coussin de siège.
Placez la sangle autour de la poignée
de maintien située sur le montant B.
Avant de fixer la sangle, ajustez cor-
rectement la boucle.
Fixez la sangle de retenue à la poignée
de maintien intérieure située sur le
montant B. Quand elle ne sert pas,
rangez la sangle dans la poche cousue
à la base du coussin de siège.
Sangle pour les passagers de
troisième rangée
Levier de déverrouillage de pli à plat
Sangle de retenue
Poignée de maintien du montant B
Sangle de retenue
139

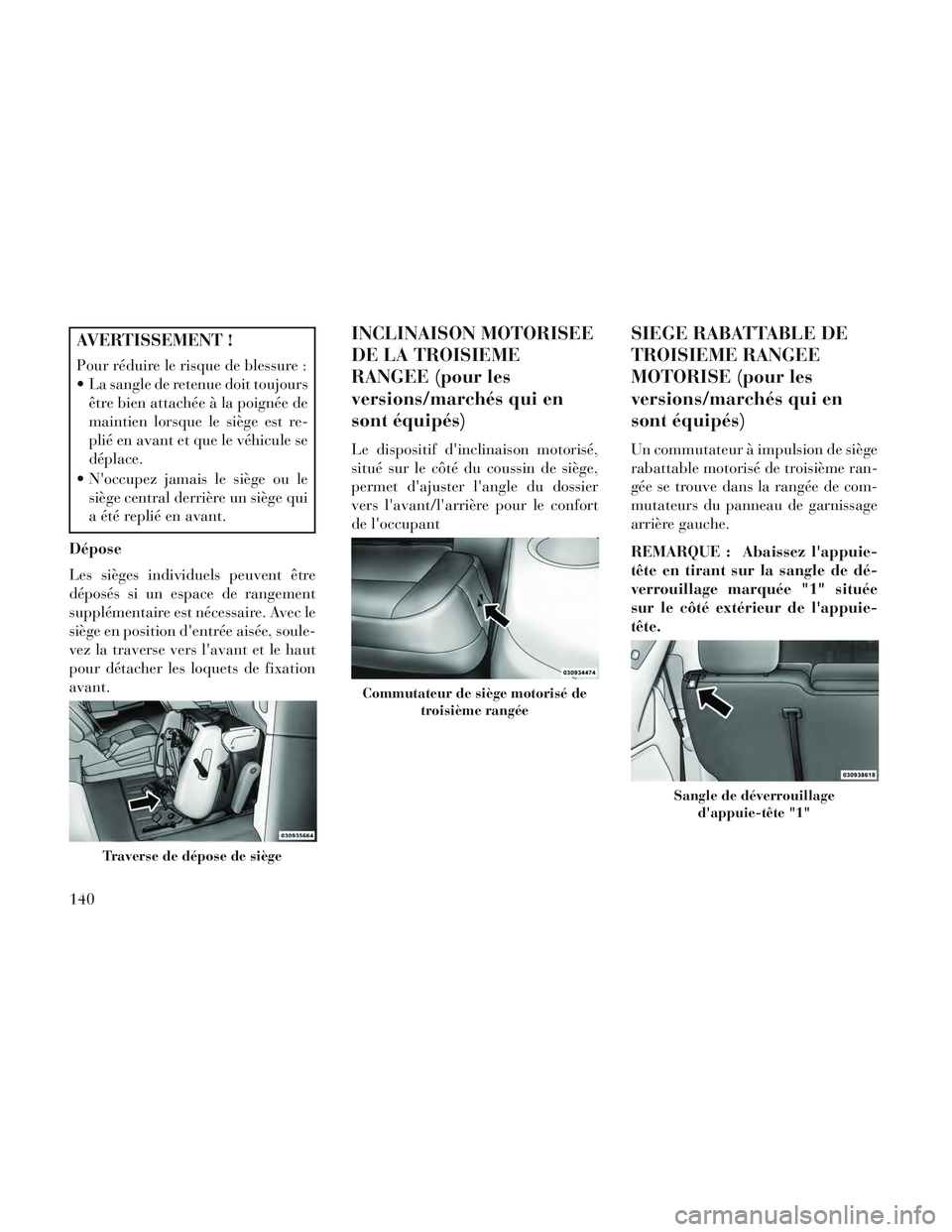

AVERTISSEMENT !
Pour réduire le risque de blessure :
La sangle de retenue doit toujoursêtre bien attachée à la poignée de
maintien lorsque le siège est re-
plié en avant et que le véhicule se
déplace.
N'occupez jamais le siège ou le siège central derrière un siège qui
a été replié en avant.
Dépose
Les sièges individuels peuvent être
déposés si un espace de rangement
supplémentaire est nécessaire. Avec le
siège en position d'entrée aisée, soule-
vez la traverse vers l'avant et le haut
pour détacher les loquets de fixation
avant.
INCLINAISON MOTORISEE
DE LA TROISIEME
RANGEE (pour les
versions/marchés qui en
sont équipés)
Le dispositif d'inclinaison motorisé,
situé sur le côté du coussin de siège,
permet d'ajuster l'angle du dossier
vers l'avant/l'arrière pour le confort
de l'occupant
SIEGE RABATTABLE DE
TROISIEME RANGEE
MOTORISE (pour les
versions/marchés qui en
sont équipés)
Un commutateur à impulsion de siège
rabattable motorisé de troisième ran-
gée se trouve dans la rangée de com-
mutateurs du panneau de garnissage
arrière gauche.
REMARQUE : Abaissez l'appuie-
tête en tirant sur la sangle de dé-
verrouillage marquée "1" située
sur le côté extérieur de l'appuie-
tête.
Traverse de dépose de siège
Commutateur de siège motorisé de troisième rangée
Sangle de déverrouillaged'appuie-tête "1"
140

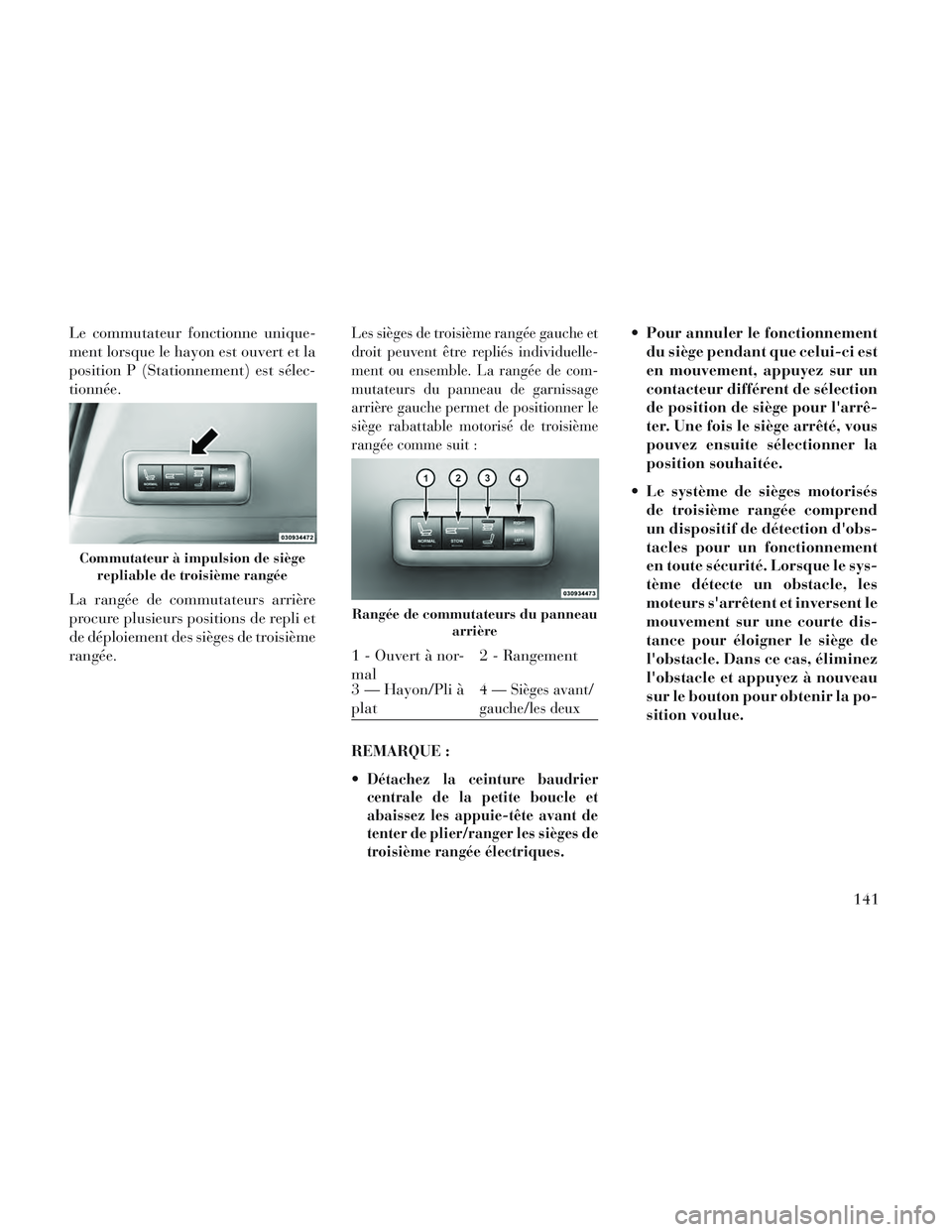

Le commutateur fonctionne unique-
ment lorsque le hayon est ouvert et la
position P (Stationnement) est sélec-
tionnée.
La rangée de commutateurs arrière
procure plusieurs positions de repli et
de déploiement des sièges de troisième
rangée.Les sièges de troisième rangée gauche et
droit peuvent être repliés individuelle-
ment ou ensemble. La rangée de com-
mutateurs du panneau de garnissage
arrière gauche permet de positionner le
siège rabattable motorisé de troisième
rangée comme suit :
REMARQUE :

Détachez la ceinture baudrier
centrale de la petite boucle et
abaissez les appuie-tête avant de
tenter de plier/ranger les sièges de
troisième rangée électriques.
Pour annuler le fonctionnementdu siège pendant que celui-ci est
en mouvement, appuyez sur un
contacteur différent de sélection
de position de siège pour l'arrê-
ter. Une fois le siège arrêté, vous
pouvez ensuite sélectionner la
position souhaitée.
Le système de sièges motorisés de troisième rangée comprend
un dispositif de détection d'obs-
tacles pour un fonctionnement
en toute sécurité. Lorsque le sys-
tème détecte un obstacle, les
moteurs s'arrêtent et inversent le
mouvement sur une courte dis-
tance pour éloigner le siège de
l'obstacle. Dans ce cas, éliminez
l'obstacle et appuyez à nouveau
sur le bouton pour obtenir la po-
sition voulue.
Commutateur à impulsion de siège
repliable de troisième rangée
Rangée de commutateurs du panneau arrière
1 - Ouvert à nor-
mal 2 - Rangement
3 — Hayon/Pli à
plat
4 — Sièges avant/
gauche/les deux
141

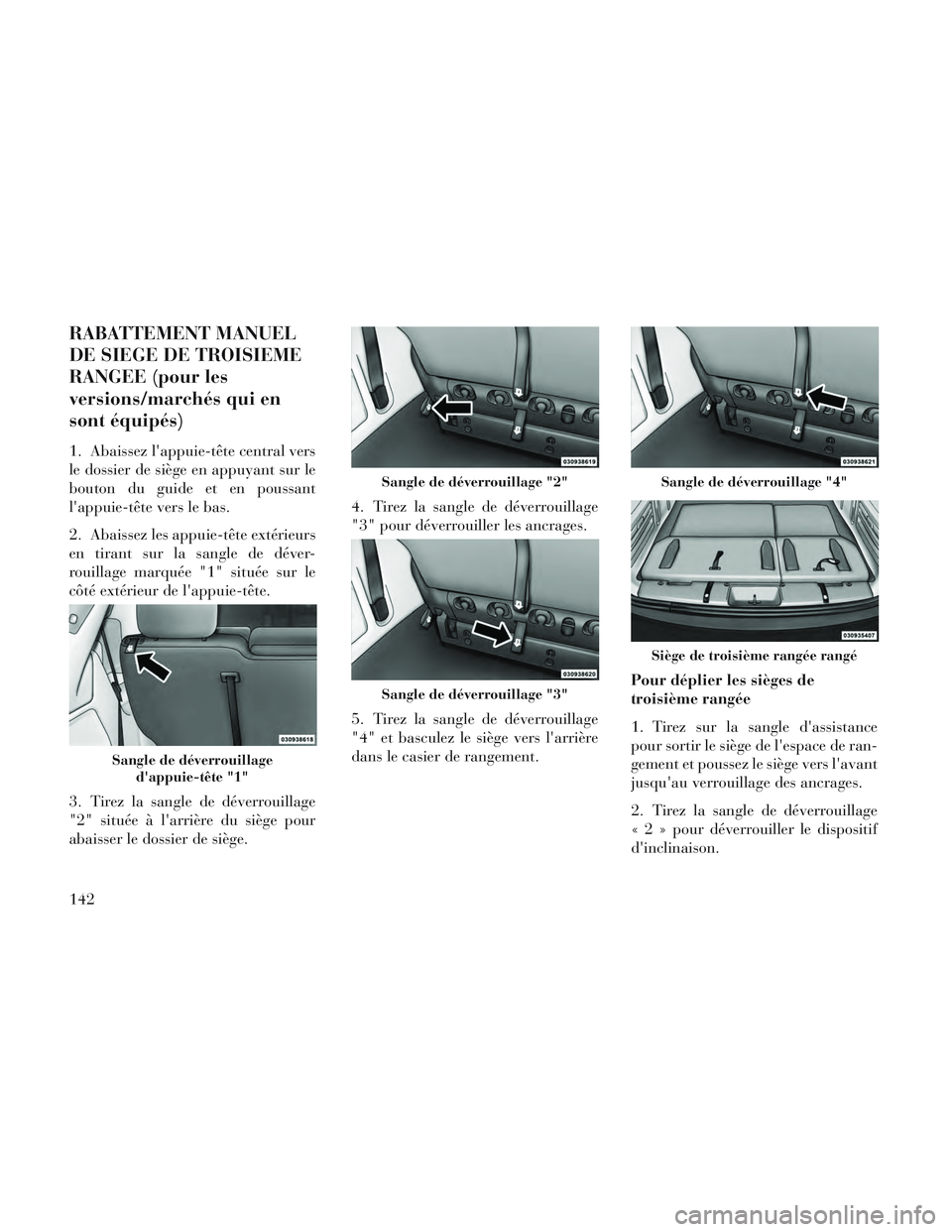

RABATTEMENT MANUEL
DE SIEGE DE TROISIEME
RANGEE (pour les
versions/marchés qui en
sont équipés)
1. Abaissez l'appuie-tête central vers
le dossier de siège en appuyant sur le
bouton du guide et en poussant
l'appuie-tête vers le bas.
2. Abaissez les appuie-tête extérieurs
en tirant sur la sangle de déver-
rouillage marquée "1" située sur le
côté extérieur de l'appuie-tête.
3. Tirez la sangle de déverrouillage
"2" située à l'arrière du siège pour
abaisser le dossier de siège.4. Tirez la sangle de déverrouillage
"3" pour déverrouiller les ancrages.
5. Tirez la sangle de déverrouillage
"4" et basculez le siège vers l'arrière
dans le casier de rangement.
Pour déplier les sièges de
troisième rangée
1. Tirez sur la sangle d'assistance
pour sortir le siège de l'espace de ran-
gement et poussez le siège vers l'avant
jusqu'au verrouillage des ancrages.
2. Tirez la sangle de déverrouillage
« 2 » pour déverrouiller le dispositif
d'inclinaison.
Sangle de déverrouillage
d'appuie-tête "1"
Sangle de déverrouillage "2"
Sangle de déverrouillage "3"
Sangle de déverrouillage "4"
Siège de troisième rangée rangé
142

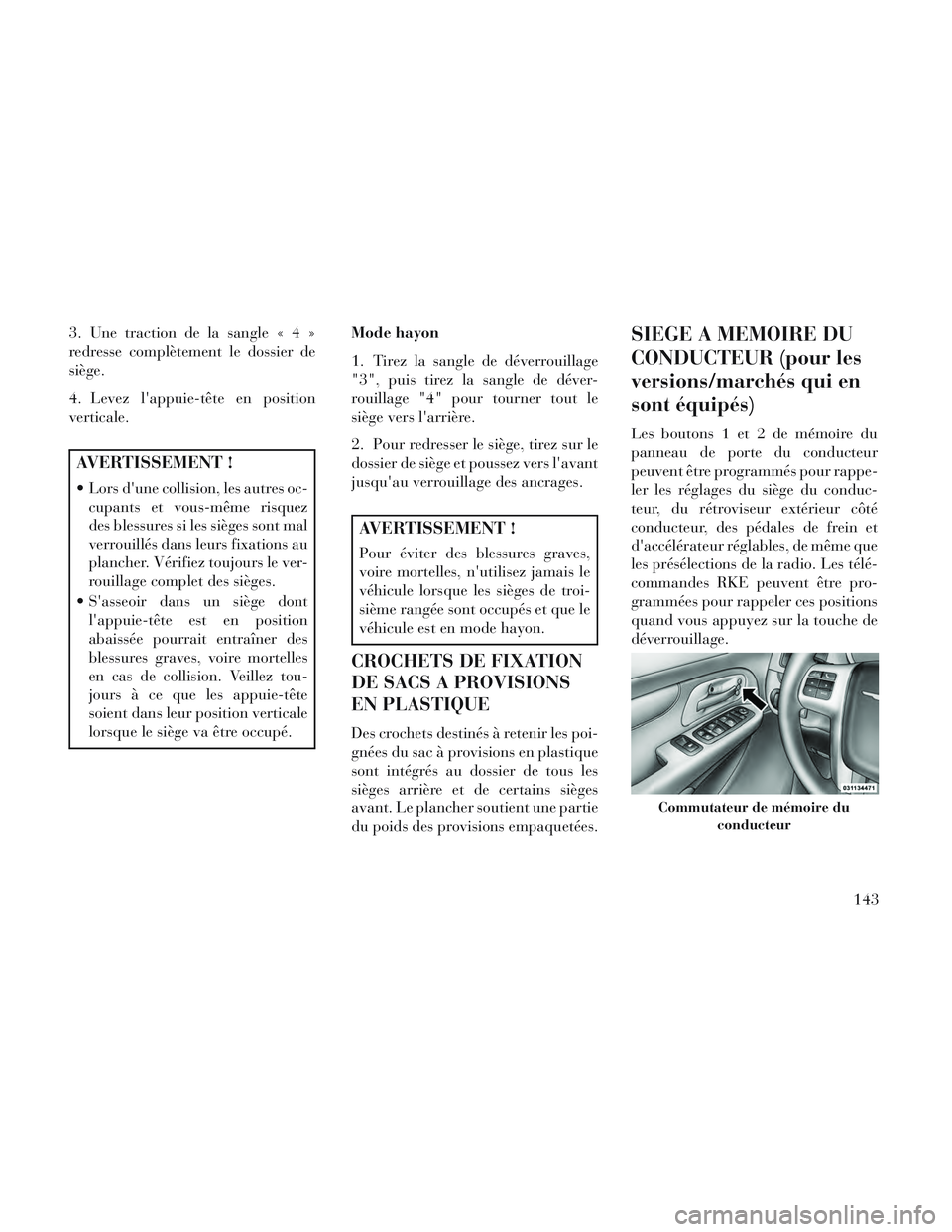

3. Une traction de la sangle«4»
redresse complètement le dossier de
siège.
4. Levez l'appuie-tête en position
verticale.
AVERTISSEMENT !
Lors d'une collision, les autres oc-cupants et vous-même risquez
des blessures si les sièges sont mal
verrouillés dans leurs fixations au
plancher. Vérifiez toujours le ver-
rouillage complet des sièges.
S'asseoir dans un siège dont l'appuie-tête est en position
abaissée pourrait entraîner des
blessures graves, voire mortelles
en cas de collision. Veillez tou-
jours à ce que les appuie-tête
soient dans leur position verticale
lorsque le siège va être occupé. Mode hayon
1. Tirez la sangle de déverrouillage
"3", puis tirez la sangle de déver-
rouillage "4" pour tourner tout le
siège vers l'arrière.
2. Pour redresser le siège, tirez sur le
dossier de siège et poussez vers l'avant
jusqu'au verrouillage des ancrages.
AVERTISSEMENT !
Pour éviter des blessures graves,
voire mortelles, n'utilisez jamais le
véhicule lorsque les sièges de troi-
sième rangée sont occupés et que le
véhicule est en mode hayon.
CROCHETS DE FIXATION
DE SACS A PROVISIONS
EN PLASTIQUE
Des crochets destinés à retenir les poi-
gnées du sac à provisions en plastique
sont intégrés au dossier de tous les
sièges arrière et de certains sièges
avant. Le plancher soutient une partie
du poids des provisions empaquetées.
SIEGE A MEMOIRE DU
CONDUCTEUR (pour les
versions/marchés qui en
sont équipés)
Les boutons 1 et 2 de mémoire du
panneau de porte du conducteur
peuvent être programmés pour rappe-
ler les réglages du siège du conduc-
teur, du rétroviseur extérieur côté
conducteur, des pédales de frein et
d'accélérateur réglables, de même que
les présélections de la radio. Les télé-
commandes RKE peuvent être pro-
grammées pour rappeler ces positions
quand vous appuyez sur la touche de
déverrouillage.
Commutateur de mémoire du
conducteur
143

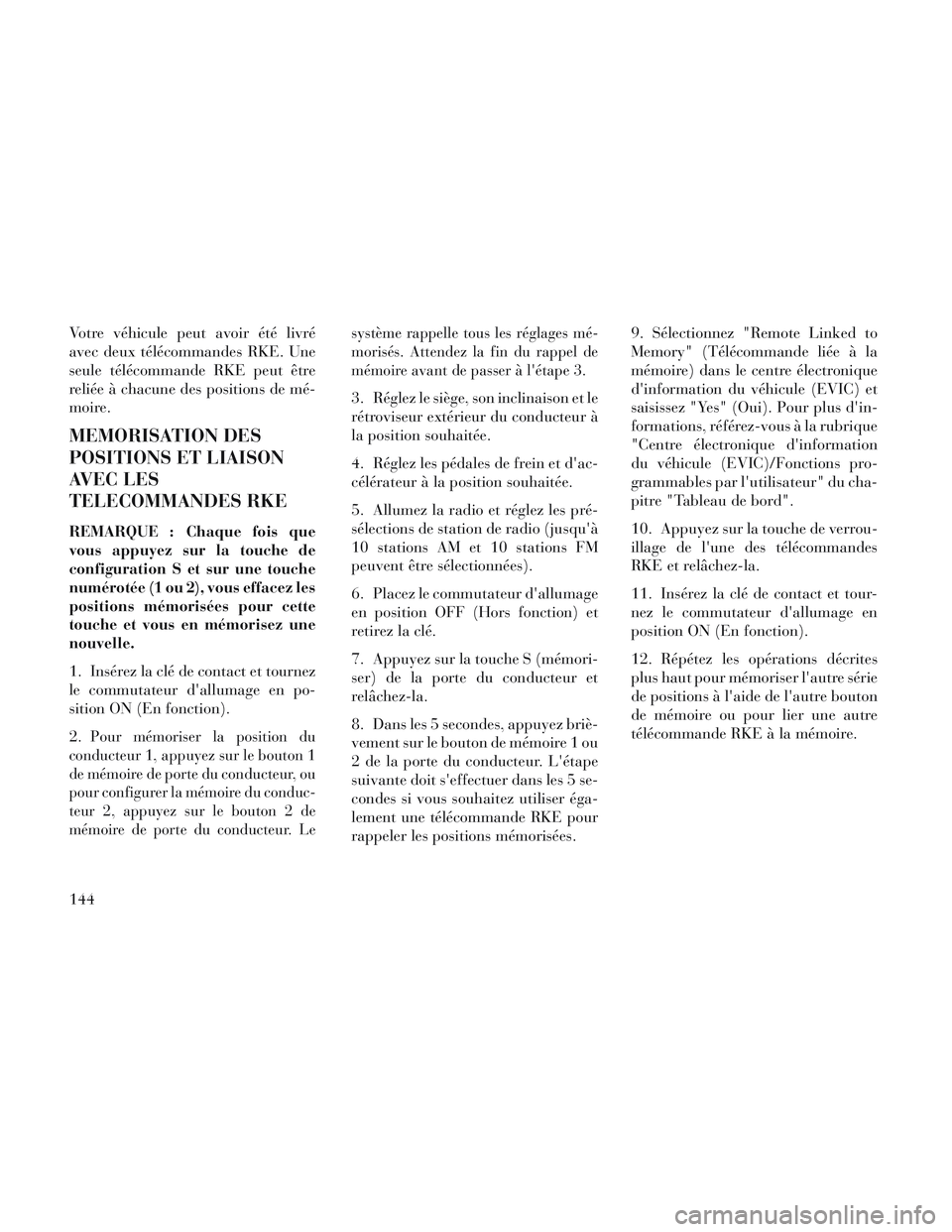

Votre véhicule peut avoir été livré
avec deux télécommandes RKE. Une
seule télécommande RKE peut être
reliée à chacune des positions de mé-
moire.
MEMORISATION DES
POSITIONS ET LIAISON
AVEC LES
TELECOMMANDES RKE
REMARQUE : Chaque fois que
vous appuyez sur la touche de
configuration S et sur une touche
numérotée (1 ou 2), vous effacez les
positions mémorisées pour cette
touche et vous en mémorisez une
nouvelle.
1. Insérez la clé de contact et tournez
le commutateur d'allumage en po-
sition ON (En fonction).
2.
Pour mémoriser la position du
conducteur 1, appuyez sur le bouton 1
de mémoire de porte du conducteur, ou
pour configurer la mémoire du conduc-
teur 2, appuyez sur le bouton 2 de
mémoire de porte du conducteur. Le système rappelle tous les réglages mé-
morisés. Attendez la fin du rappel de
mémoire avant de passer à l'étape 3.
3. Réglez le siège, son inclinaison et le
rétroviseur extérieur du conducteur à
la position souhaitée.
4. Réglez les pédales de frein et d'ac-
célérateur à la position souhaitée.
5. Allumez la radio et réglez les pré-
sélections de station de radio (jusqu'à
10 stations AM et 10 stations FM
peuvent être sélectionnées).
6. Placez le commutateur d'allumage
en position OFF (Hors fonction) et
retirez la clé.
7. Appuyez sur la touche S (mémori-
ser) de la porte du conducteur et
relâchez-la.
8. Dans les 5 secondes, appuyez briè-
vement sur le bouton de mémoire 1 ou
2 de la porte du conducteur. L'étape
suivante doit s'effectuer dans les 5 se-
condes si vous souhaitez utiliser éga-
lement une télécommande RKE pour
rappeler les positions mémorisées.9. Sélectionnez "Remote Linked to
Memory" (Télécommande liée à la
mémoire) dans le centre électronique
d'information du véhicule (EVIC) et
saisissez "Yes" (Oui). Pour plus d'in-
formations, référez-vous à la rubrique
"Centre électronique d'information
du véhicule (EVIC)/Fonctions pro-
grammables par l'utilisateur" du cha-
pitre "Tableau de bord".
10. Appuyez sur la touche de verrou-
illage de l'une des télécommandes
RKE et relâchez-la.
11. Insérez la clé de contact et tour-
nez le commutateur d'allumage en
position ON (En fonction).
12. Répétez les opérations décrites
plus haut pour mémoriser l'autre série
de positions à l'aide de l'autre bouton
de mémoire ou pour lier une autre
télécommande RKE à la mémoire.
144
