Page 41 of 624
411-1. Biztonságos használat
1
Biztonság és védelem
VIGYÁZAT!
Ha gyermekek tartózkodnak a gépjárműben
Ne engedje, hogy a gyermekek a biztonsági övvel játsszanak. Ha a biztonsági öv a
gyermek nyaka köré csavarodik, az fulladáshoz vagy egyéb súlyos, akár halálos sérü-
léshez vezethet.
Ha ez történik, és az övzárat nem lehet kikapcsolni, akkor az övet el kell vágni.
Biztonságiöv-feszít ők
Ha az övfeszít ő m űködésbe lépett, az SRS figyelmeztet ő lámpa kigyullad. Ebben az
esetben a biztonsági öv nem használható fel új ra, és ki kell cseréltetni bármely hivatalos
Lexus márkakereskedésben, szervizben vagy más, megfelel ő képesítéssel és felszere-
léssel rendelkez ő szakembernél.
Állítható vállövrögzít ő
Mindig ügyeljen arra, hogy a vállöv a válla közepén helyezkedjen el. Tartsa távol a nya-
kától az övet, de vigyázzon, nehogy leessen a válláról. Ellenkez ő esetben nem nyújt
megfelel ő védelmet balesetben, ami hirtelen megá llás, irányváltás vagy baleset esetén
súlyos, halálos sérülésekhez vezethet. ( 38. o.)
A biztonsági öv sérülése és elhasználódása
Ne engedje, hogy a biztonsági öv hevedere vagy csatja becsíp ődjön az ajtóba, mert
megsérülhet a szerkezet.
Rendszeres id őszakonként ellen őrizze az övrendszert. Vizsgálja meg, nincs-e rajta
bevágás, kirojtosodás vagy kilazult alkatrész. Sérült biztonsági övet ne használjon és
miel őbb cseréltesse ki. A sérült biztonsági öv nem védi meg az utast a súlyos vagy ha-
lálos sérülést ől.
Ellen őrizze, hogy az öv és a csat be vannak-e kapcsolva, és az öv nincs-e megcsava-
rodva.
Ha a biztonsági öv nem m űködik megfelel ően, azonnal lépjen kapcsolatba hivatalos
Lexus márkakereskedéssel, szervizzel vagy más, hivatalosan min ősített és megfelel ő-
en felszerelt szakemberrel.
Súlyos baleset után cserélje ki az ülésegységet, beleértve a biztonsági öveket, még
akkor is, ha nem látszanak sérültnek.
Ne tegyen kísérletet a biztonsági öv beszer elésére, eltávolítására, átalakítására, szét-
szerelésére vagy kiselejtezésére. A szükséges javításokat hivatalos Lexus márkakeres-
kedésben, szervizben vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakembernél végeztesse el. A nem megfelel ő kezelés nem megfelelő működéshez
vezethet.
Page 42 of 624
421-1. Biztonságos használat
SRS-légzsákok
SRS első légzsákok
SRS vezet őoldali/els ő utasoldali légzsák
A vezető és az első utas fejét és mellkasát védik a gépjármű belső terében
lév ő részegységekkel való ütközést ől
SRS-térdlégzsákok
A vezet ő és az els ő utas védelmét segítik el ő
SRS-oldal- és -függönylégzsákok
SRS-oldallégzsákok
Az els ő utasok törzsének védelmét segítik
SRS-függönylégzsákok
Első sorban a széls ő üléshelyeken utazók fejének védelmét segítik
Az SRS-légzsákok akkor fúvódnak fel, ha a gépjárm űvet bizonyos típusú er ő-
sebb ütközés éri, amely a gépjárm űben ül ők súlyos sérülését okozhatja. A biz-
tonsági övekkel együttesen csökkentik a ha lál vagy a súlyos sérülés kockázatát.
1
2
3
4
Page 43 of 624
431-1. Biztonságos használat
1
Biztonság és védelem

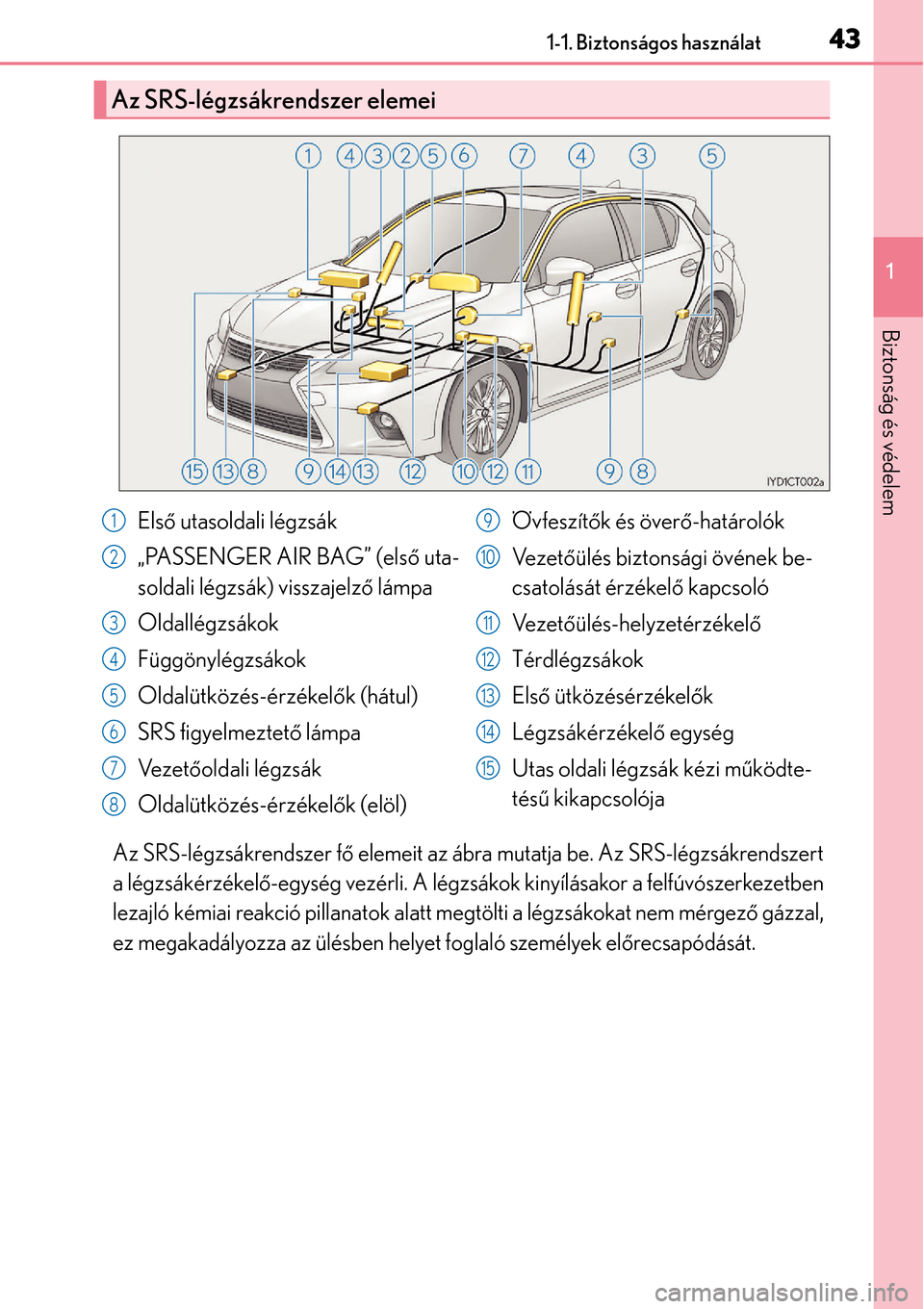

Az SRS-légzsákrendszer fő elemeit az ábra mutatja be. Az SRS-légzsákrendszert
a légzsákérzékel ő-egység vezérli. A légzsákok kinyílásakor a felfúvószerkezetben
lezajló kémiai reakció pillanatok al att megtölti a légzsákokat nem mérgez ő gázzal,
ez megakadályozza az ülésben helyet foglaló személyek elő recsapódását.
Az SRS-légzsákrendszer elemei
Első utasoldali légzsák
„PASSENGER AIR BAG” (els ő uta-
soldali légzsák) visszajelz ő lámpa
Oldallégzsákok
Függönylégzsákok
Oldalütközés-érzékel ők (hátul)
SRS figyelmeztet ő lámpa
Ve z e t őoldali légzsák
Oldalütközés-érzékel ők (elöl) Övfeszít
ők és över ő-határolók
Ve z e t őülés biztonsági övének be-
csatolását érzékelő kapcsoló
Ve z e t őülés-helyzetérzékelő
Térdlégzsákok
Els ő ütközésérzékel ők
Légzsákérzékel ő egység
Utas oldali légzsák kézi mű ködte-
tés ű kikapcsolója1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Page 44 of 624
441-1. Biztonságos használat

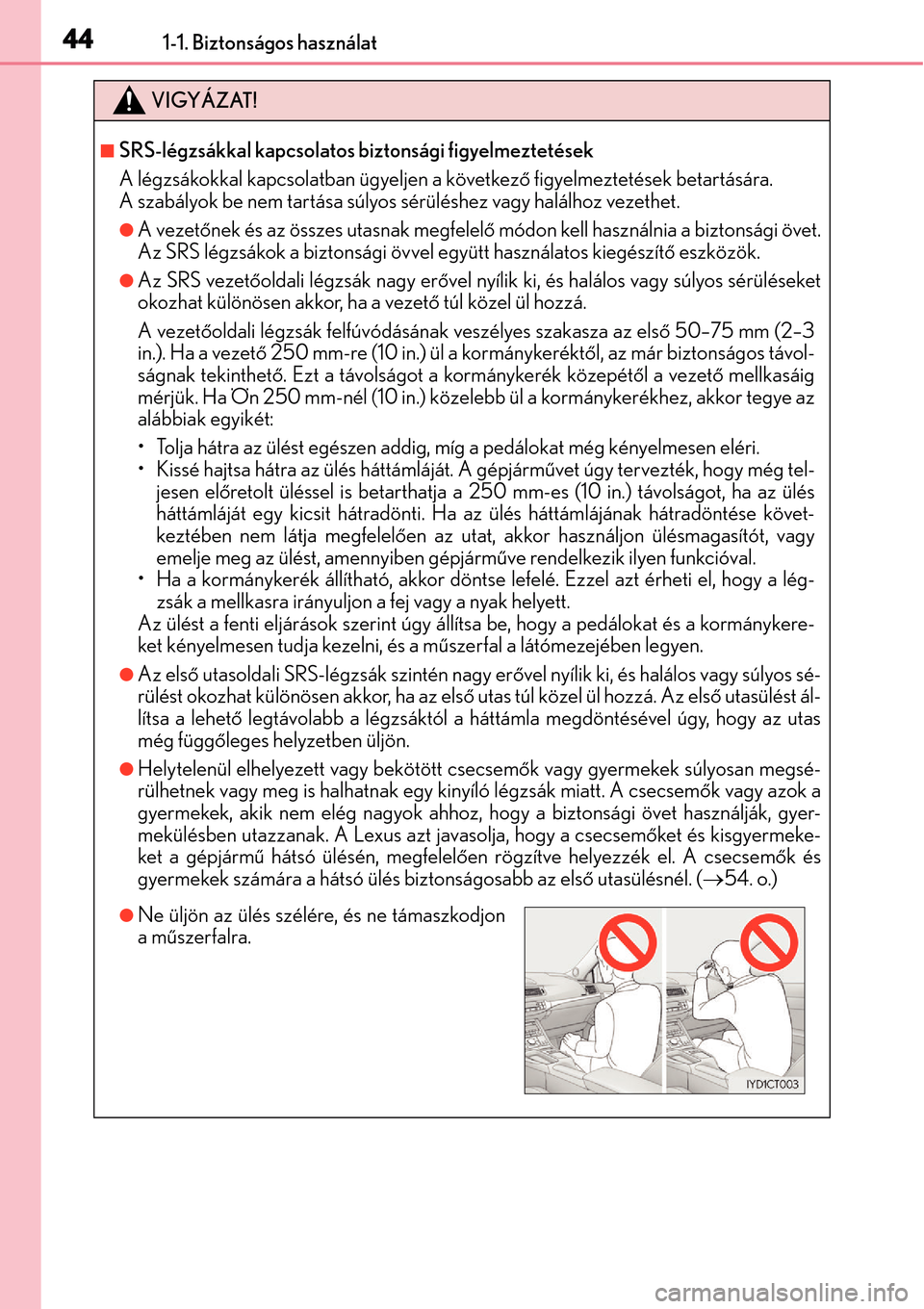

VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
A légzsákokkal kapcsolatban ügyeljen a következő figyelmeztetések betartására.
A szabályok be nem tartása súlyos sérüléshez vagy halálhoz vezethet.
A vezet őnek és az összes utasnak megfelel ő módon kell használnia a biztonsági övet.
Az SRS légzsákok a biztonsági övvel együtt használatos kiegészít ő eszközök.
Az SRS vezet őoldali légzsák nagy er ővel nyílik ki, és halálos vagy súlyos sérüléseket
okozhat különösen akkor, ha a vezet ő túl közel ül hozzá.
A vezet őoldali légzsák felfúvódásának veszélyes szakasza az els ő 50–75 mm (2–3
in.). Ha a vezet ő 250 mm-re (10 in.) ül a kormánykerékt ől, az már biztonságos távol-
ságnak tekinthető . Ezt a távolságot a kormánykerék közepét ől a vezető mellkasáig
mérjük. Ha Ön 250 mm-nél (10 in.) köze lebb ül a kormánykerékhez, akkor tegye az
alábbiak egyikét:
• Tolja hátra az ülést egészen addig, míg a pedálokat még kényelmesen eléri.
• Kissé hajtsa hátra az ülés háttámláját. A gépjárm űvet úgy tervezték, hogy még tel-
jesen el őretolt üléssel is betarthatja a 250 mm-es (10 in.) távolságot, ha az ülés
háttámláját egy kicsit hátradönti. Ha az ülés háttámlájának hátradöntése követ-
keztében nem látja megfelel ően az utat, akkor használj on ülésmagasítót, vagy
emelje meg az ülést, amennyiben gépjárm űve rendelkezik ilyen funkcióval.
• Ha a kormánykerék állítható, akkor döntse lefelé. Ezzel azt érheti el, hogy a lég-
zsák a mellkasra irányuljon a fej vagy a nyak helyett.
Az ülést a fenti eljárások szerint úgy állítsa be, hogy a pedálokat és a kormánykere-
ket kényelmesen tudja kezelni, és a m űszerfal a látómezejében legyen.
Az els ő utasoldali SRS-légzsák szintén nagy er ővel nyílik ki, és halálos vagy súlyos sé-
rülést okozhat különösen akkor, ha az els ő utas túl közel ül hozzá. Az els ő utasülést ál-
lítsa a lehet ő legtávolabb a légzsáktól a háttámla megdöntésével úgy, hogy az utas
még függ őleges helyzetben üljön.
Helytelenül elhelyezett vagy bekötött csecsem ők vagy gyermekek súlyosan megsé-
rülhetnek vagy meg is halhatnak egy kinyíló légzsák miatt. A csecsem ők vagy azok a
gyermekek, akik nem elég nagyok ahhoz, hogy a biztonsági övet használják, gyer-
mekülésben utazzanak. A Lexus azt javasolja, hogy a csecsem őket és kisgyermeke-
ket a gépjárm ű hátsó ülésén, megfelel ően rögzítve helyezzék el. A csecsem ők és
gyermekek számára a hátsó ülés biztonságosabb az els ő utasülésnél. ( 54. o.)
Ne üljön az ülés szélére, és ne támaszkodjon
a m űszerfalra.
Page 45 of 624
451-1. Biztonságos használat
1
Biztonság és védelem

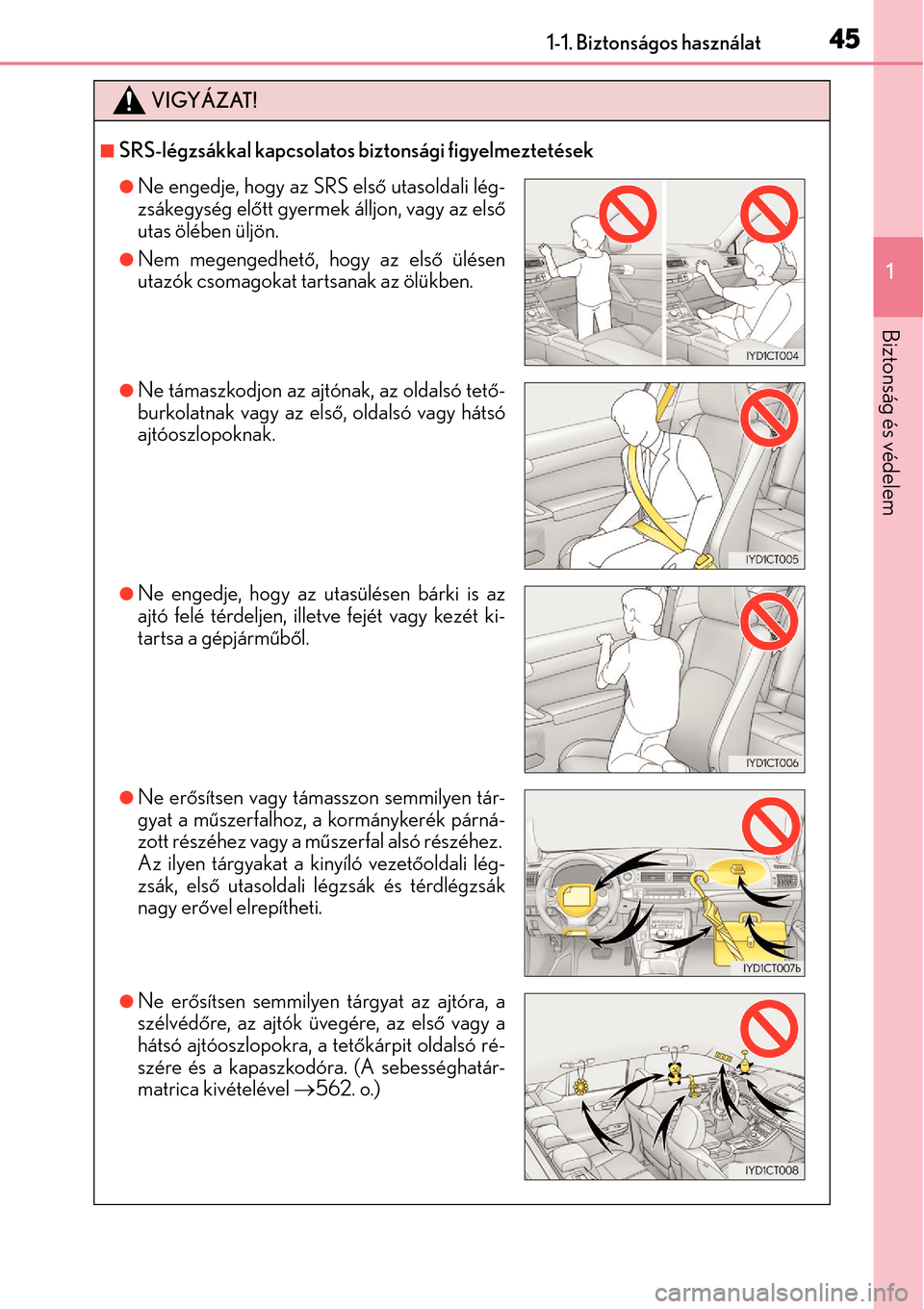

VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
Ne engedje, hogy az SRS első utasoldali lég-
zsákegység elő tt gyermek álljon, vagy az els ő
utas ölében üljön.
Nem megengedhető , hogy az első ülésen
utazók csomagokat tartsanak az ölükben.
Ne támaszkodjon az ajtónak, az oldalsó tet ő-
burkolatnak vagy az első , oldalsó vagy hátsó
ajtóoszlopoknak.
Ne engedje, hogy az utasülésen bárki is az
ajtó felé térdeljen, illetve fejét vagy kezét ki-
tartsa a gépjárm űbő l.
Ne er ősítsen vagy támasszon semmilyen tár-
gyat a mű szerfalhoz, a kormánykerék párná-
zott részéhez vagy a m űszerfal alsó részéhez.
Az ilyen tárgyakat a kinyíló vezet őoldali lég-
zsák, els ő utasoldali légzsák és térdlégzsák
nagy er ővel elrepítheti.
Ne er ősítsen semmilyen tárgyat az ajtóra, a
szélvéd őre, az ajtók üvegére, az els ő vagy a
hátsó ajtóoszlopokra, a tető kárpit oldalsó ré-
szére és a kapaszkodóra. (A sebességhatár-
matrica kivételével 562. o.)
Page 46 of 624
461-1. Biztonságos használat

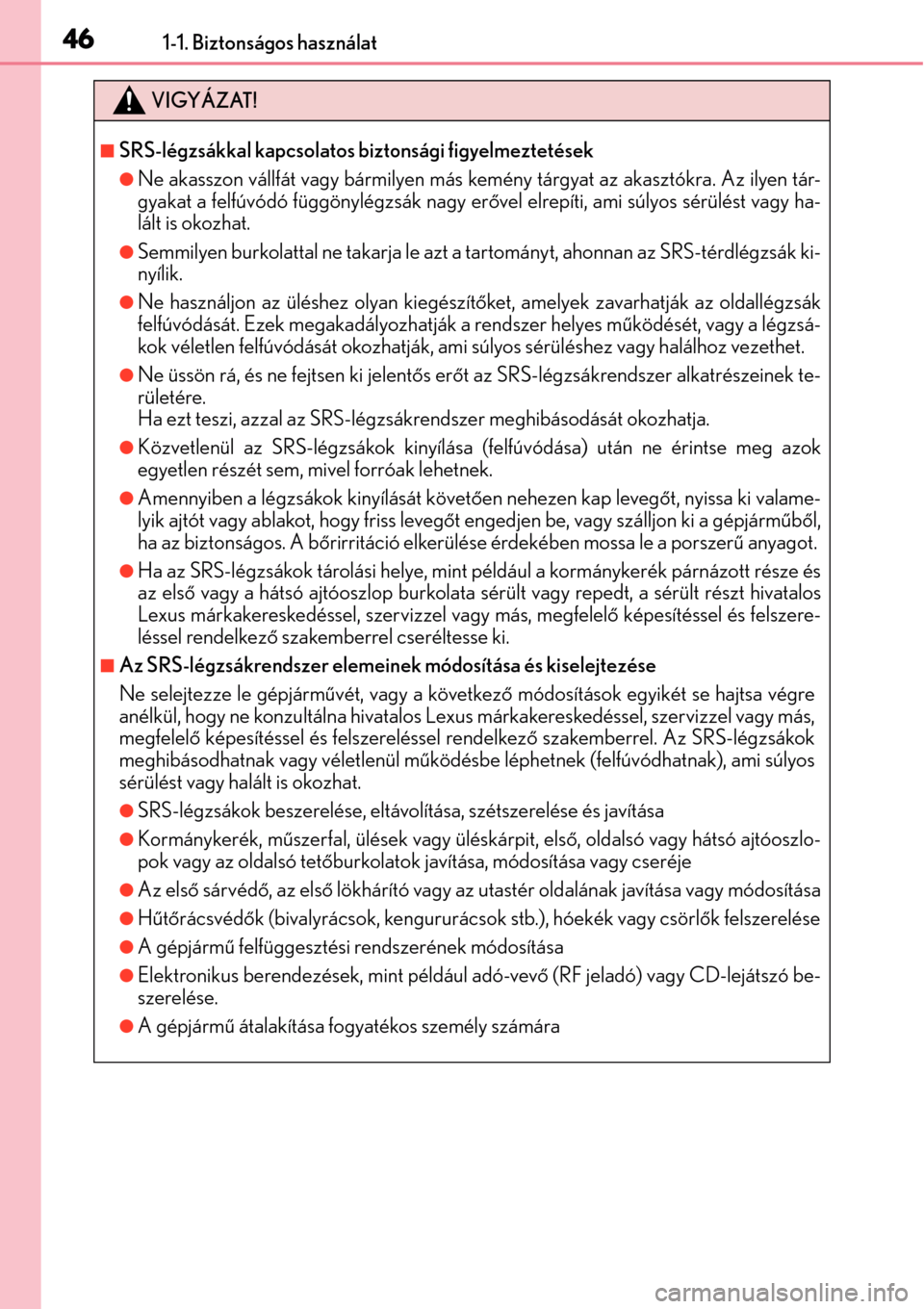

VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
Ne akasszon vállfát vagy bármilyen más kemény tárgyat az akasztókra. Az ilyen tár-
gyakat a felfúvódó függönylégzsák nagy erővel elrepíti, ami súlyos sérülést vagy ha-
lált is okozhat.
Semmilyen burkolattal ne takarja le azt a tartományt, ahonnan az SRS-térdlégzsák ki-
nyílik.
Ne használjon az üléshez olyan kiegészít őket, amelyek zavarhatják az oldallégzsák
felfúvódását. Ezek megakadályozhatják a rendszer helyes m űködését, vagy a légzsá-
kok véletlen felfúvódását okozhatják, ami súlyos sérüléshez vagy halálhoz vezethet.
Ne üssön rá, és ne fejtsen ki jelent ős er őt az SRS-légzsákrendszer alkatrészeinek te-
rületére.
Ha ezt teszi, azzal az SRS-légzsákrendszer meghibásodását okozhatja.
Közvetlenül az SRS-légzsákok kinyílása (f elfúvódása) után ne érintse meg azok
egyetlen részét sem, mivel forróak lehetnek.
Amennyiben a légzsákok kinyílását követ ően nehezen kap leveg őt, nyissa ki valame-
lyik ajtót vagy ablakot, hogy friss leveg őt engedjen be, vagy szálljon ki a gépjármű ből,
ha az biztonságos. A b őrirritáció elkerülése érdekében mossa le a porszer ű anyagot.
Ha az SRS-légzsákok tárolási helye, mint például a kormánykerék párnázott része és
az első vagy a hátsó ajtóoszlop burkolata sérü lt vagy repedt, a sérült részt hivatalos
Lexus márkakereskedéssel, szervizzel vagy más, megfelel ő képesítéssel és felszere-
léssel rendelkez ő szakemberrel cseréltesse ki.
Az SRS-légzsákrendszer elemeine k módosítása és kiselejtezése
Ne selejtezze le gépjárm űvét, vagy a következ ő módosítások egyikét se hajtsa végre
anélkül, hogy ne konzultálna hivatalos Le xus márkakereskedéssel, szervizzel vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberrel. Az SRS-légzsákok
meghibásodhatnak vagy véletlenül m űködésbe léphetnek (felfúvódhatnak), ami súlyos
sérülést vagy halált is okozhat.
SRS-légzsákok beszerelése, eltávolítása, szétszerelése és javítása
Kormánykerék, mű szerfal, ülések vagy üléskárpit, els ő, oldalsó vagy hátsó ajtóoszlo-
pok vagy az oldalsó tet őburkolatok javítása, módosítása vagy cseréje
Az els ő sárvédő , az első lökhárító vagy az utastér oldalának javítása vagy módosítása
Hűtő rácsvéd ők (bivalyrácsok, kengururácsok stb.), hóekék vagy csörl ők felszerelése
A gépjárm ű felfüggesztési rendszerének módosítása
Elektronikus berendezések, mint például adó-vev ő (RF jeladó) vagy CD-lejátszó be-
szerelése.
A gépjárm ű átalakítása fogyatékos személy számára
Page 47 of 624
471-1. Biztonságos használat
1
Biztonság és védelem
Ha kinyílnak (felfúvódnak) az SRS-légzsákok
A kinyíló (felfúvódó) SRS-légzsákkal való érintkezés kisebb horzsolásokat okozhat.
A légzsák felfúvódását erős hanghatás és fehér por kíséri.
A légzsákegység bizonyos elemei (a kormán ykerék közepe, a légzsákfedél és a felfú-
vószerkezet), valamint az első ülések, az első és a hátsó ajtóoszlop, valamint a tet őfelü-
let bizonyos részei az aktiválódást követ ően néhány percig igen melegek lehetnek.
Maga a légzsák is felforrósodhat.
A szélvéd ő megrepedhet.
Az SRS-légzsákok kinyílásának feltételei (SRS els ő légzsákok)
Az SRS els ő légzsákok a meghatározott küszöbértéket meghaladó ütközés esetén fú-
vódnak fel (ez akkora erő t jelent, mintha a gépjármű 20–30 km/h [12–18 mph] sebes-
séggel, frontálisan nekiütközne egy rögzített falnak, amely nem mozdul el és nem de-
formálódik).
Ez a határsebesség azonban a következ ő helyzetekben lényegesen nagyobb:
• Ha a gépjárm ű olyan tárgynak ütközik, amely ütközés hatására elmozdulhat vagy
deformálódhat, pl. parkoló gépjárm űnek vagy jelző oszlopnak
• Ha a gépjármű vet aláfutásos ütközés éri, melynek során a gépjá\
rmű eleje aláfut
vagy alácsúszik egy tehergépjármű platójának
Az ütközés típusától függ ően lehetséges, hogy csak az övfeszítő k lépnek működésbe.
Az SRS-légzsák kinyílásának feltételei (SRS-oldal- é\
s -függönylégzsákok)
Az SRS-oldal- és -függönylégzsákok a meghatározott küszöbértéket meghaladó ütkö-
zés során fúvódnak fel (ekkora er őhatás lép fel akkor, ha egy kb. 1500 kg [3300 lb.] tö-
meg ű gépjárm ű kb. 20–30 km/h [12–18 mph] sebességgel, a gépjárm ű haladási irány-
ára mer őlegesen ütközik neki az utastérnek).
Az SRS-függönylégzsákok súlyos frontális ütközés esetén is kinyílhatnak.
Ütközésen kívüli olyan helyzetek, amikor az SRS-légzsákok kinyílnak (felfúvódnak)
Az SRS els ő légzsákok és az SRS-függönylégzsákok akkor is felfúvódhatnak, ha a gép-
járm ű alja er ősen ütközik valamivel. Az ábrán néhány ilyen példa látható.
Útpadkának vagy egyéb kemény tárgynak
való ütközés
Belehajtás egy nagyobb mélyedésbe vagy
azon való átgördülés
Kemény talajra érkezés vagy a gépjárm ű lezu-
hanása
Page 48 of 624

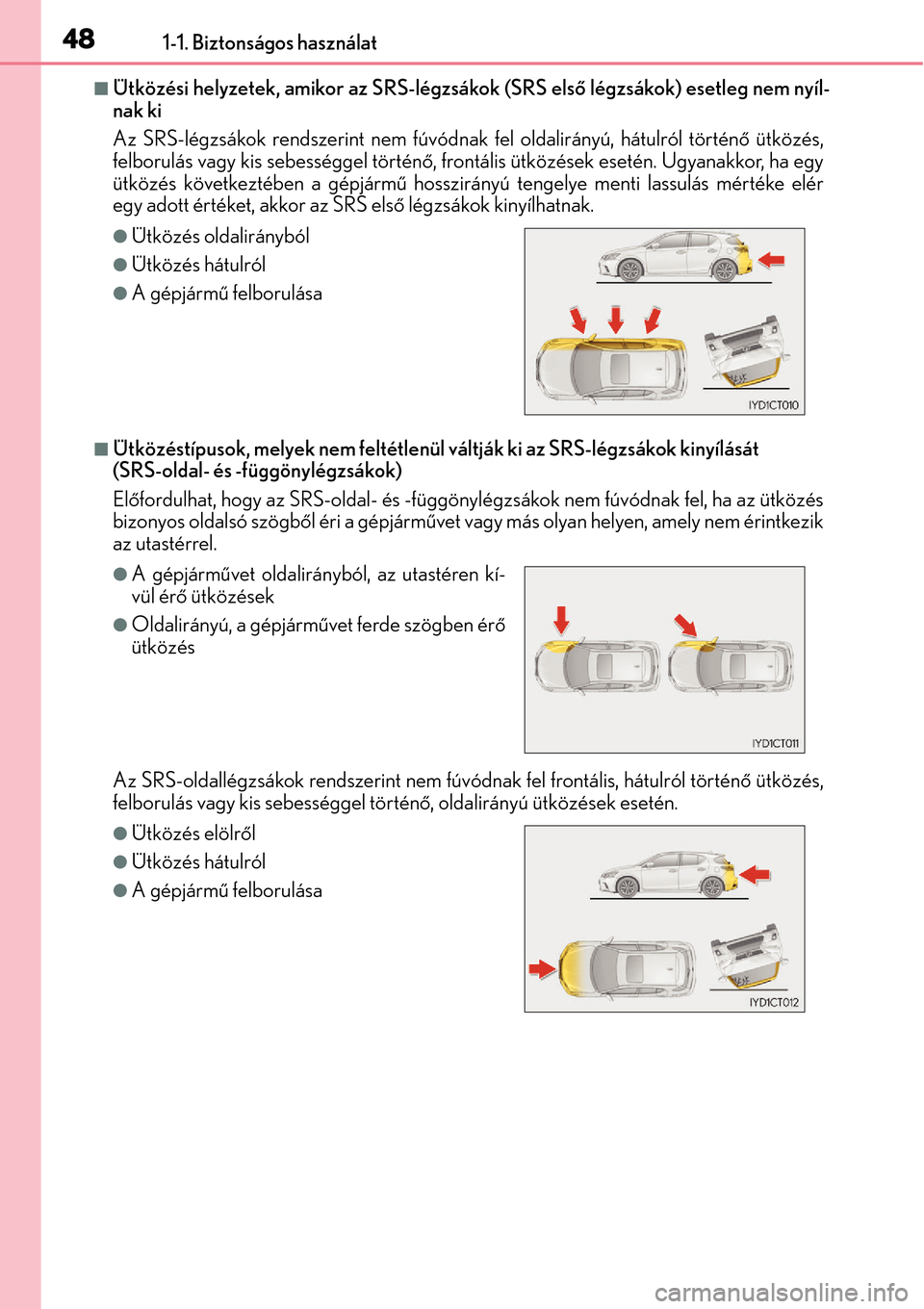

481-1. Biztonságos használat
Ütközési helyzetek, amikor az SRS-légzsákok (SRS első légzsákok) esetleg nem nyíl-
nak ki
Az SRS-légzsákok rendszerint nem fúvódnak fel oldalirányú, hátulról történ ő ütközés,
felborulás vagy kis sebességgel történ ő, frontális ütközések esetén. Ugyanakkor, ha egy
ütközés következtében a gépjárm ű hosszirányú tengelye menti lassulás mértéke elér
egy adott értéket, akkor az SRS első légzsákok kinyílhatnak.
Ütközéstípusok, melyek nem feltétlenül váltják ki az SRS-légzsákok kinyílását
(SRS-oldal- és -függönylégzsákok)
Előfordulhat, hogy az SRS-oldal- és -függöny légzsákok nem fúvódnak fel, ha az ütközés
bizonyos oldalsó szögb ől éri a gépjárm űvet vagy más olyan helyen, amely nem érintkezik
az utastérrel.
Az SRS-oldallégzsákok rendszerint nem fúvódnak fel frontális, hátulról történ ő ütközés,
felborulás vagy kis sebességgel történ ő, oldalirányú ütközések esetén.
Ütközés oldalirányból
Ütközés hátulról
A gépjárm ű felborulása
A gépjárm űvet oldalirányból, az utastéren kí-
vül ér ő ütközések
Oldalirányú, a gépjárm űvet ferde szögben ér ő
ütközés
Ütközés elölr ől
Ütközés hátulról
A gépjárm ű felborulása
Page 49 of 624

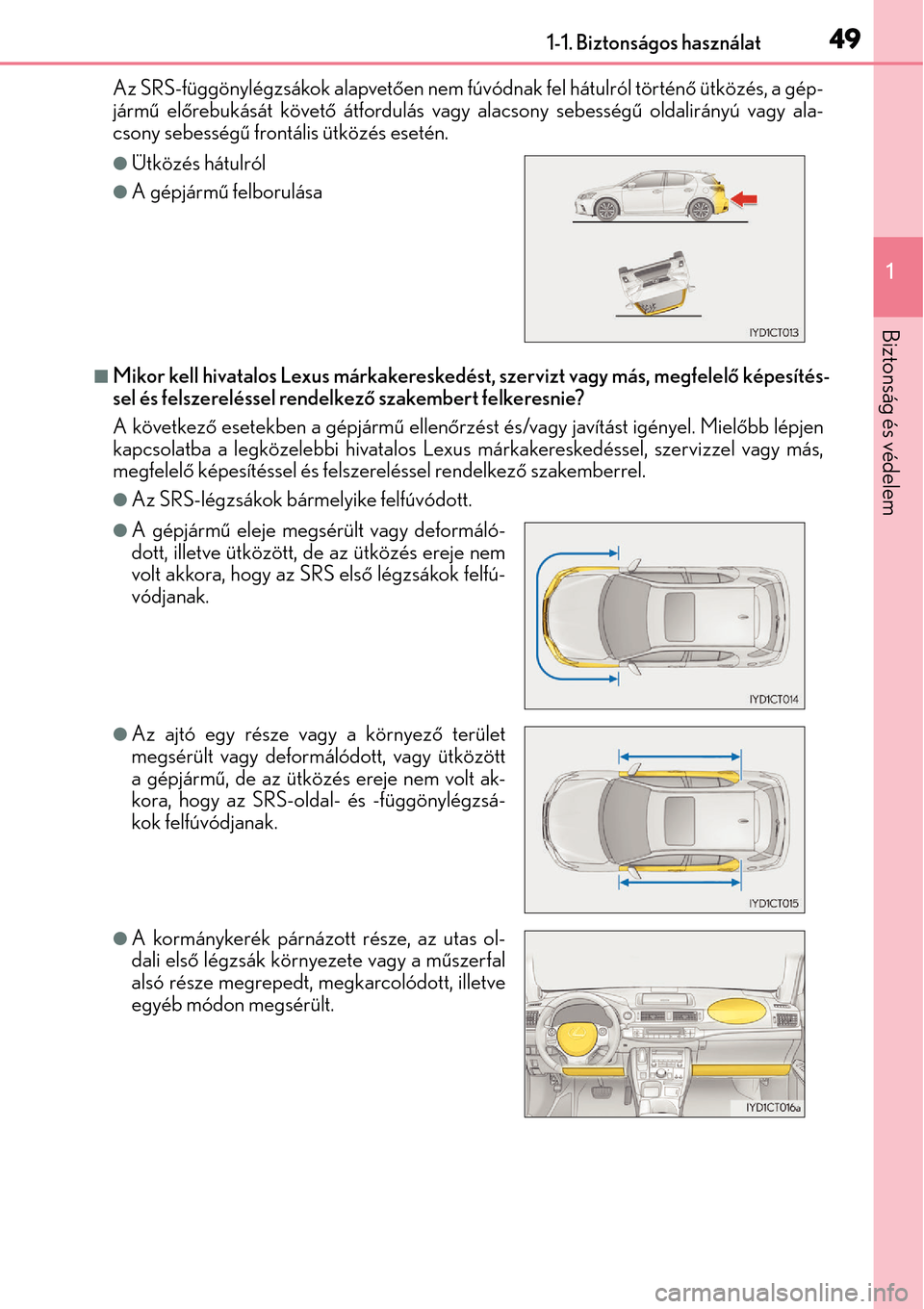

491-1. Biztonságos használat
1
Biztonság és védelem
Az SRS-függönylégzsákok alapvetően nem fúvódnak fel hátulról történ ő ütközés, a gép-
járm ű el őrebukását követő átfordulás vagy alacsony sebességű oldalirányú vagy ala-
csony sebesség ű frontális ütközés esetén.
Mikor kell hivatalos Lexus márkakeres kedést, szervizt vagy más, megfelelő képesítés-
sel és felszereléssel rendelkez ő szakembert felkeresnie?
A következ ő esetekben a gépjárm ű ellen őrzést és/vagy javítást igényel. Mielő bb lépjen
kapcsolatba a legközelebbi hivatalos Lexus márkakereskedéssel, szervizzel vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberrel.
Az SRS-légzsákok bármelyike felfúvódott.
Ütközés hátulról
A gépjárm ű felborulása
A gépjármű eleje megsérült vagy deformáló-
dott, illetve ütközött, de az ütközés ereje nem
volt akkora, hogy az SRS els ő légzsákok felfú-
vódjanak.
Az ajtó egy része vagy a környez ő terület
megsérült vagy deformálódott, vagy ütközött
a gépjárm ű, de az ütközés ereje nem volt ak-
kora, hogy az SRS-oldal- és -függönylégzsá-
kok felfúvódjanak.
A kormánykerék párnázott része, az utas ol-
dali els ő légzsák környezete vagy a m űszerfal
alsó része megrepedt, megkarcolódott, illetve
egyéb módon megsérült.
Page 50 of 624

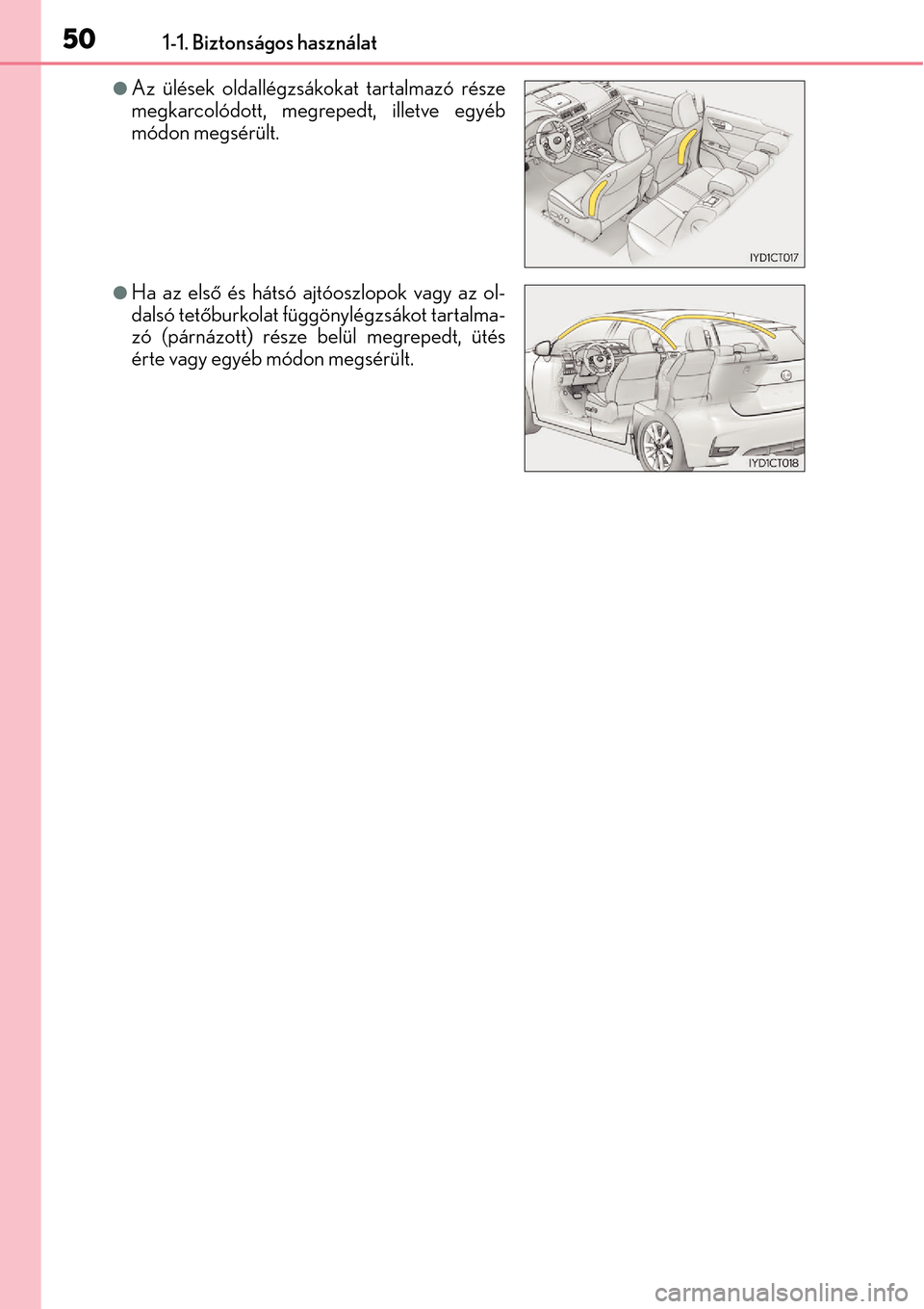

501-1. Biztonságos használat
Az ülések oldallégzsákokat tartalmazó része
megkarcolódott, megrepedt, illetve egyéb
módon megsérült.
Ha az első és hátsó ajtóoszlopok vagy az ol-
dalsó tet őburkolat függönylégzsákot tartalma-
zó (párnázott) része belül megrepedt, ütés
érte vagy egyéb módon megsérült.
