5217-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

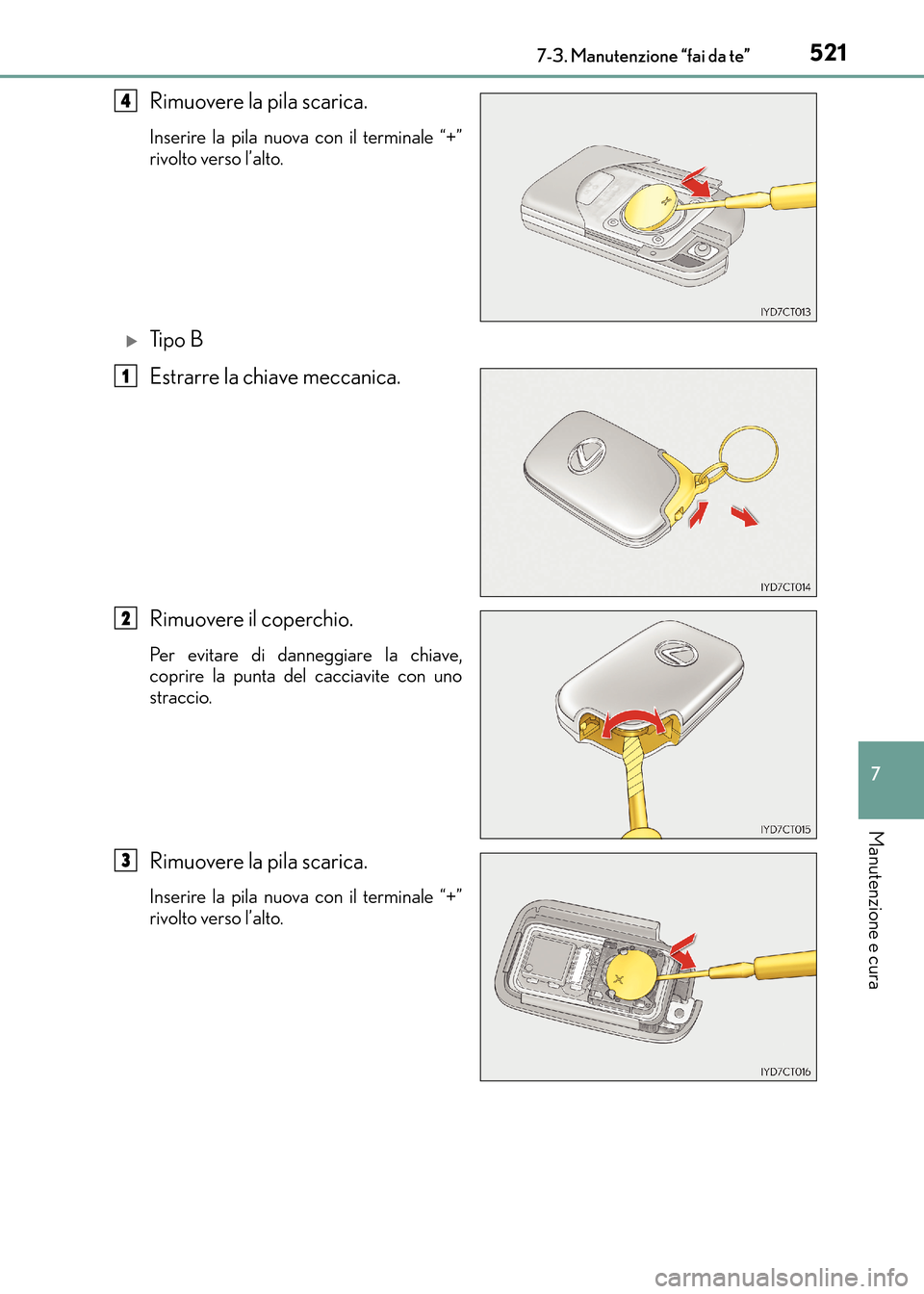

Rimuovere la pila scarica.
Inserire la pila nuova con il terminale “+”
rivolto verso l’alto.
XTi p o B
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere la pila scarica.
Inserire la pila nuova con il terminale “+”
rivolto verso l’alto.
4
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 521 Thursday, April 14, 2016 9:14 AM

5227-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

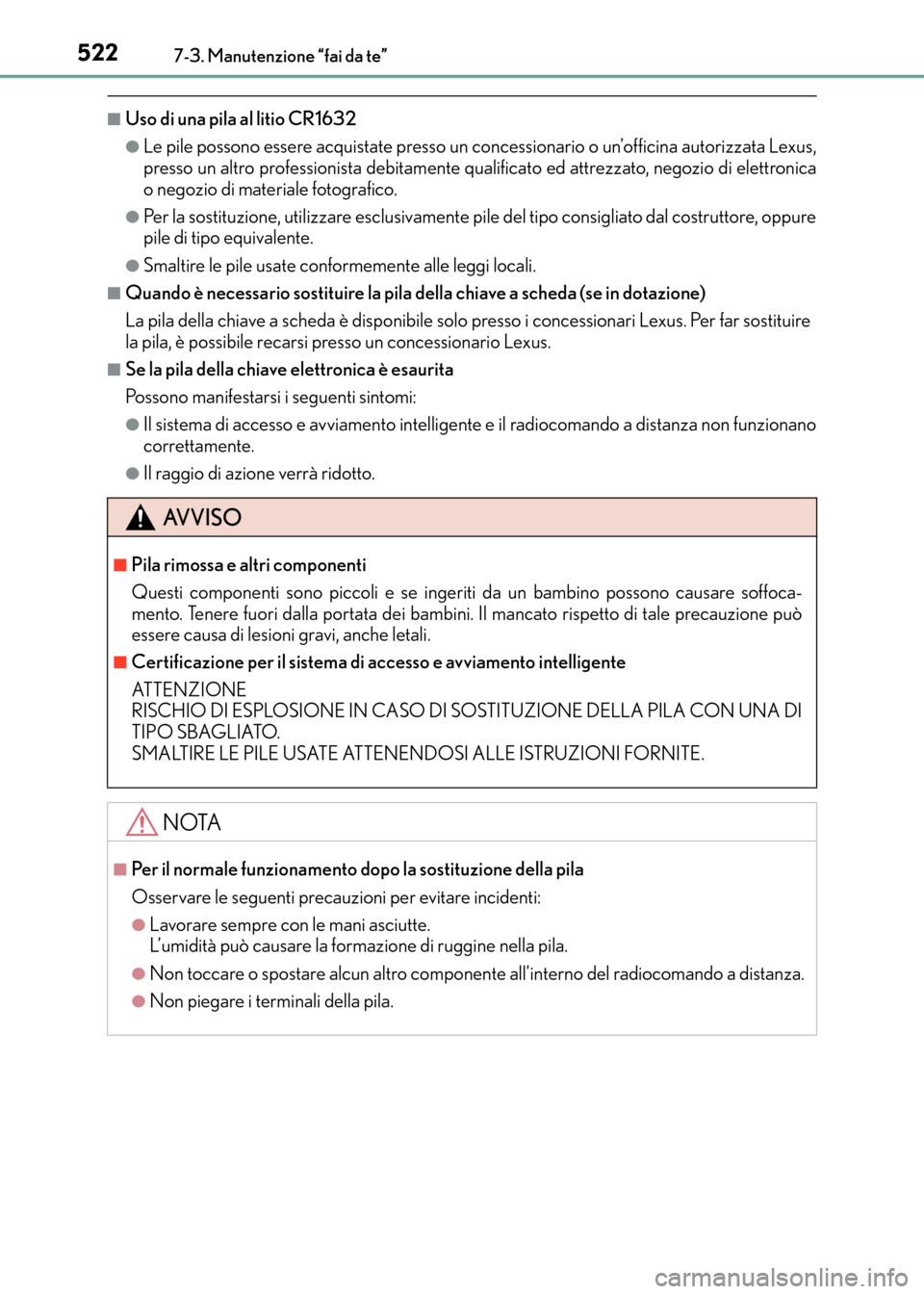

■Uso di una pila al litio CR1632
●Le pile possono essere acquistate presso un concessionario o un’officina autorizzata Lexus,
presso un altro professionista debitamente qualificato ed attrezzato, negozio di elettronica
o negozio di materiale fotografico.
●Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore, oppure
pile di tipo equivalente.
●Smaltire le pile usate conformemente alle leggi locali.
■Quando è necessario sostituire la pila della chiave a scheda (se in dotazione)
La pila della chiave a scheda è disponibile solo presso i concessionari Lexus. Per far sostituire
la pila, è possibile recarsi presso un concessionario Lexus.
■Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non funzionano
correttamente.
●Il raggio di azione verrà ridotto.
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffoca-
mento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precauzione può
essere causa di lesioni gravi, anche letali.
■Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA DI
TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE.
NOTA
■Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
●Non toccare o spostare alcun altro componente all’interno del radiocomando a distanza.
●Non piegare i terminali della pila.
CT200h_OM_OM99N10L_(EL).book Page 522 Thursday, April 14, 201 6 9:14 AM

5237-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

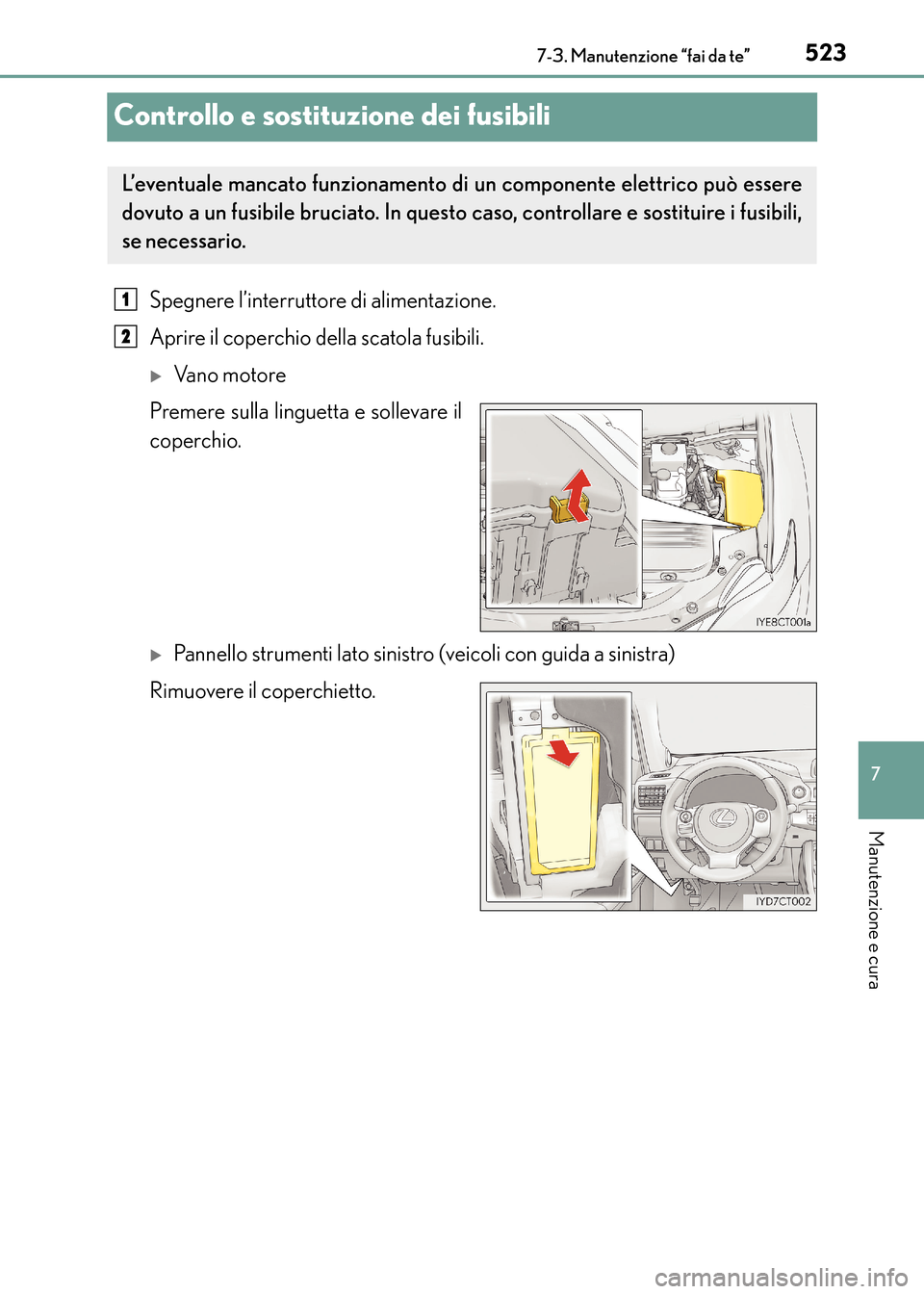

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
XVa n o m o t o r e
Premere sulla linguetta e sollevare il
coperchio.
XPannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può essere
dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili,
se necessario.
1
2
CT200h_OM_OM99N10L_(EL).book Page 523 Thursday, April 14, 201 6 9:14 AM

5247-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

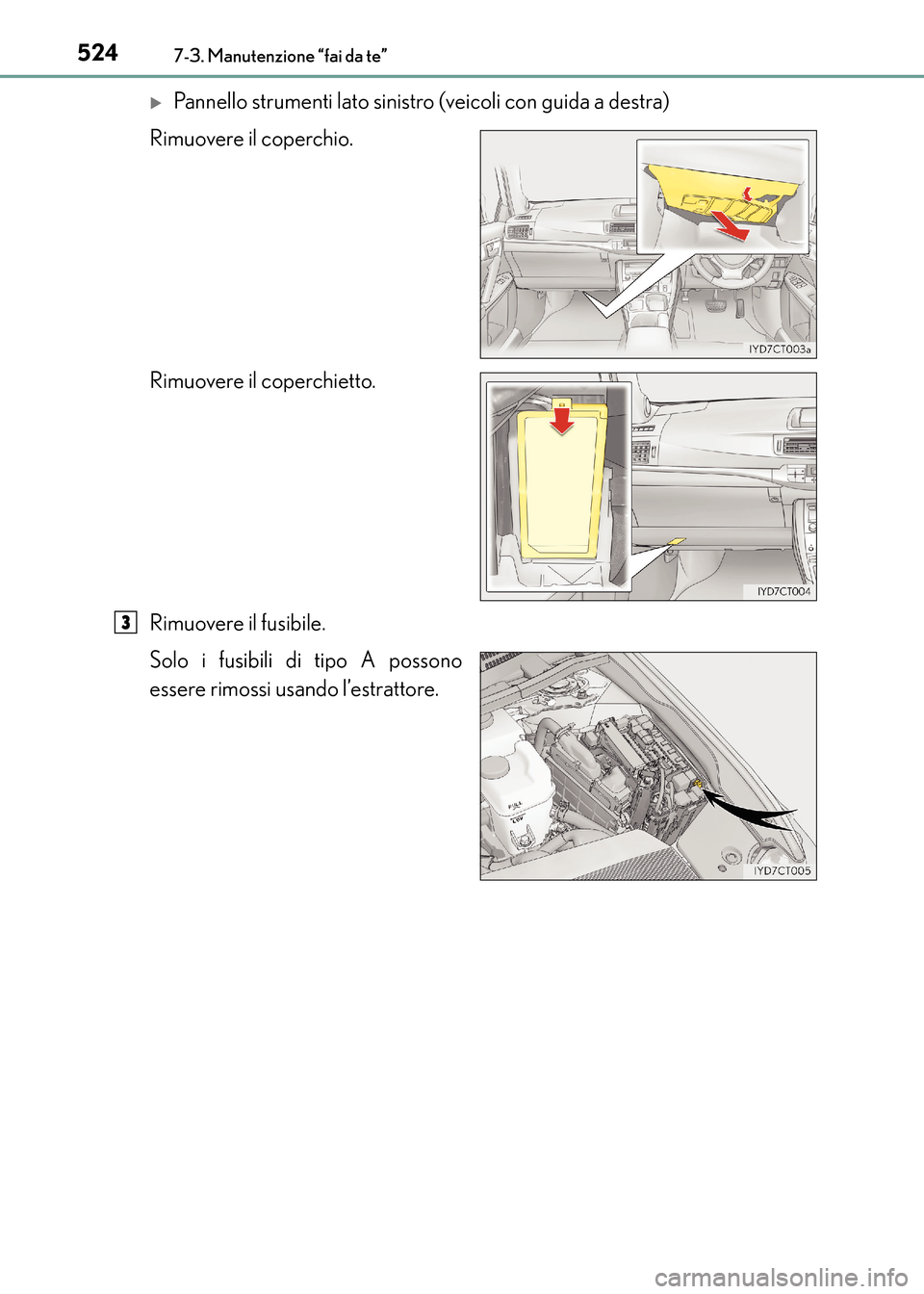

XPannello strumenti lato sinistro (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
3
CT200h_OM_OM99N10L_(EL).book Page 524 Thursday, April 14, 201 6 9:14 AM

5257-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

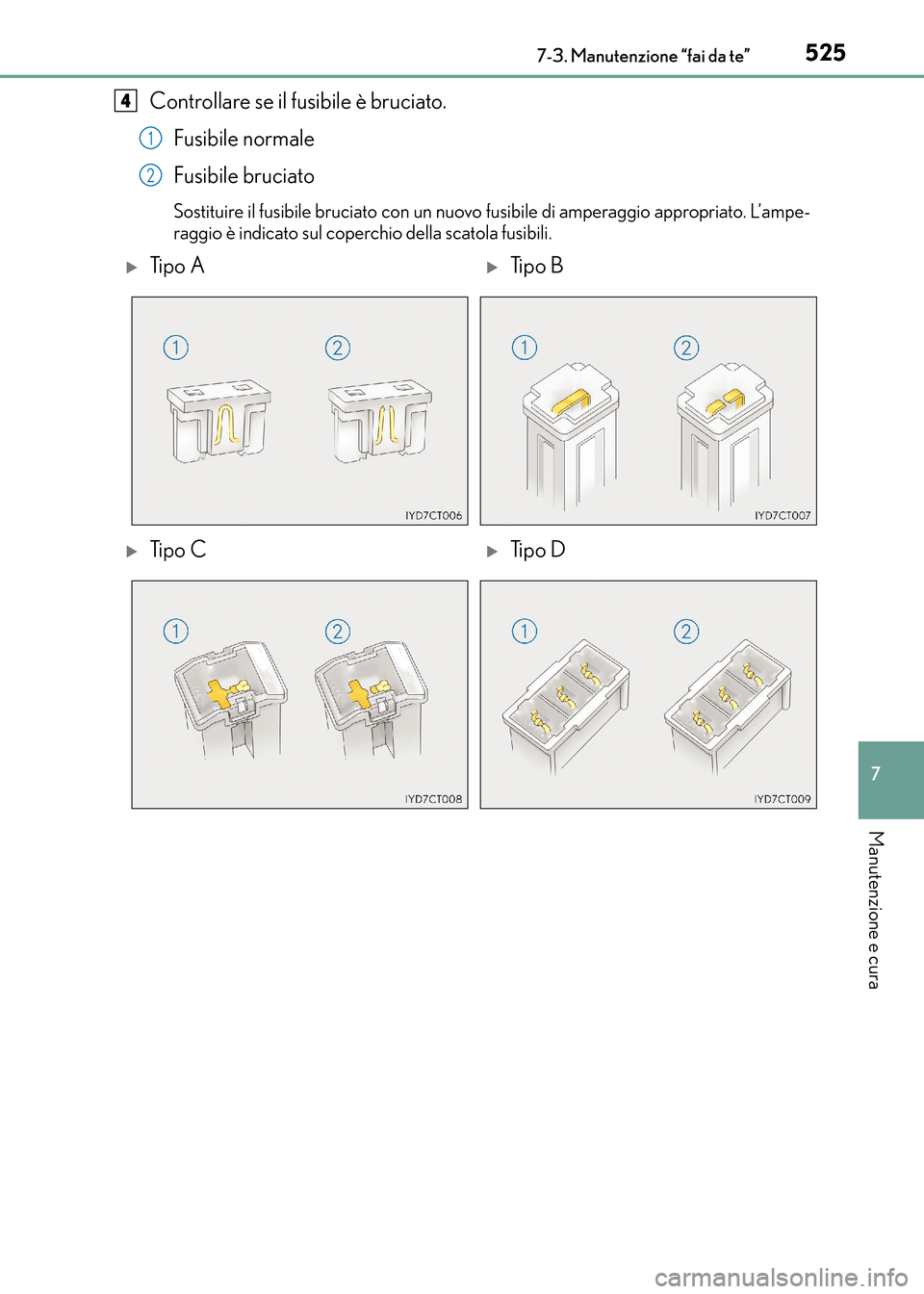

Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola fusibili.
4
1
2
XTi p o AXTi p o B
XTi p o CXTi p o D
CT200h_OM_OM99N10L_(EL).book Page 525 Thursday, April 14, 201 6 9:14 AM

5267-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

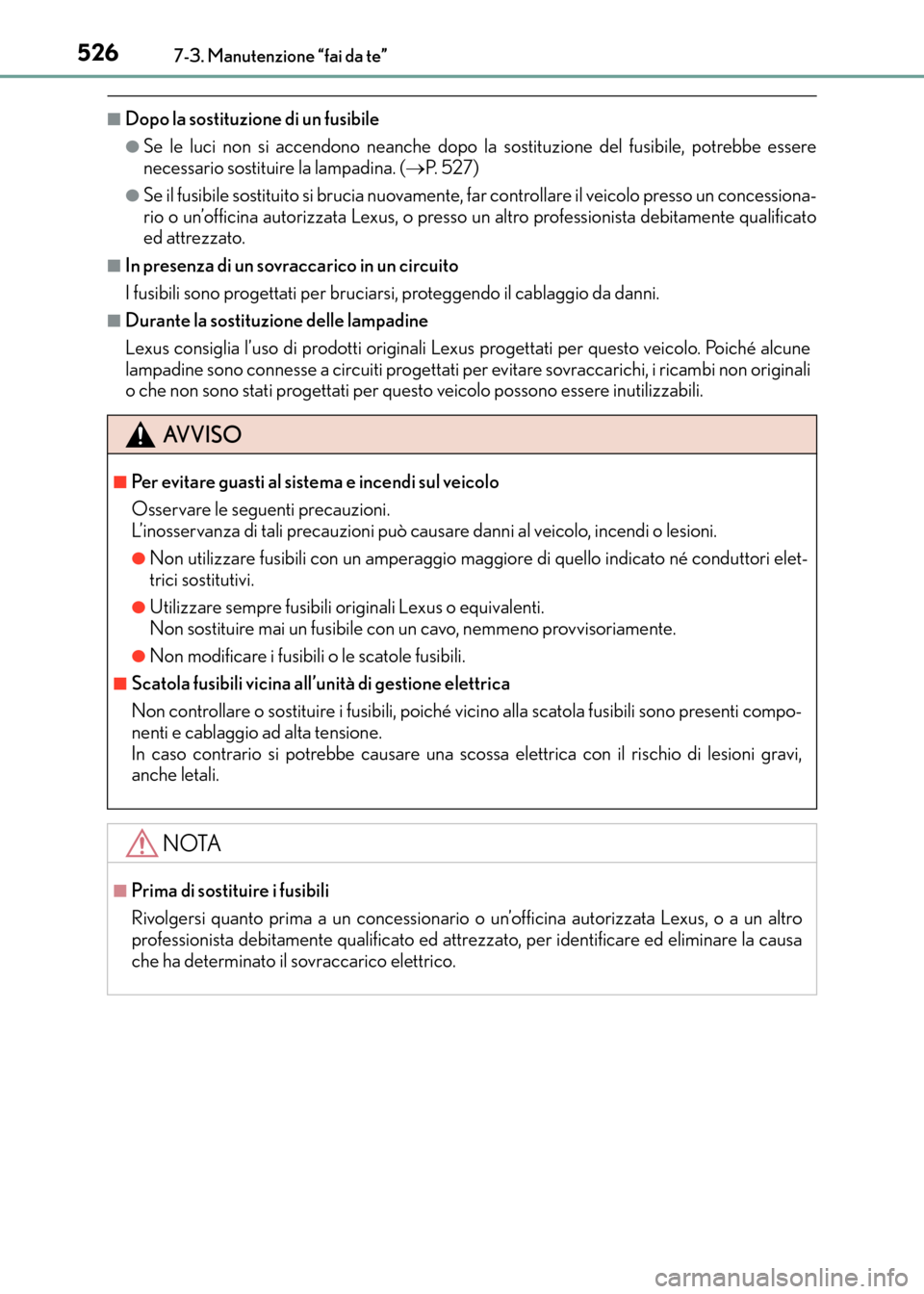

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe essere
necessario sostituire la lampadina. (→P. 5 2 7 )
●Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un altro professionista debitamente qualificato
ed attrezzato.
■In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■Durante la sostituzione delle lampadine
Lexus consiglia l’uso di prodotti originali Lexus progettati per questo veicolo. Poiché alcune
lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i ricambi non originali
o che non sono stati progettati per questo veicolo possono essere inutilizzabili.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare danni al veicolo, incendi o lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori elet-
trici sostitutivi.
●Utilizzare sempre fusibili originali Lexus o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
●Non modificare i fusibili o le scatole fusibili.
■Scatola fusibili vicina all’unità di gestione elettrica
Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti compo-
nenti e cablaggio ad alta tensione.
In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni gravi,
anche letali.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o un’officina autorizzata Lexus, o a un altro
professionista debitamente qualificato ed attrezzato, per identificare ed eliminare la causa
che ha determinato il sovraccarico elettrico.
CT200h_OM_OM99N10L_(EL).book Page 526 Thursday, April 14, 201 6 9:14 AM

5277-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

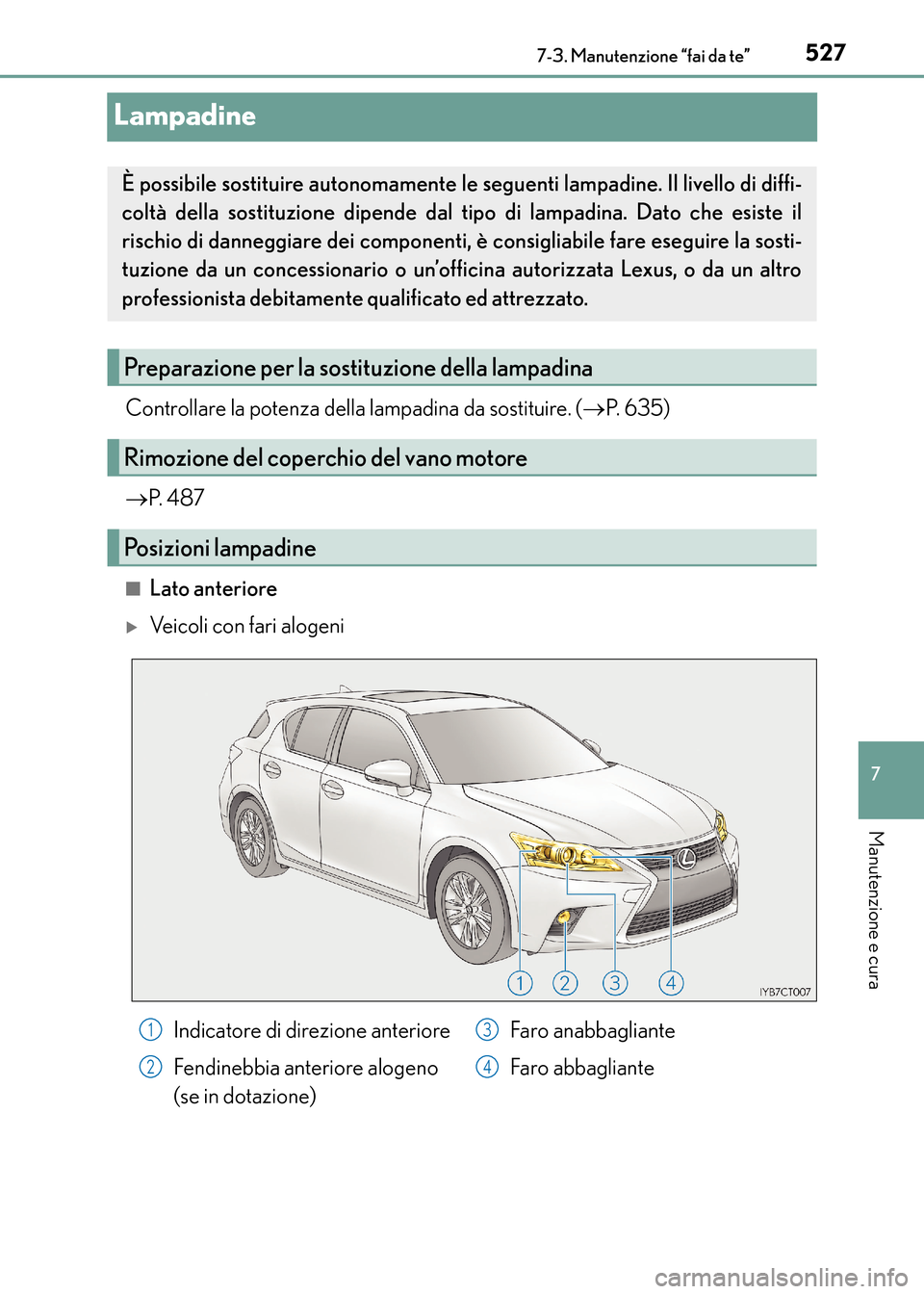

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 6 3 5 )
→ P. 4 8 7
■Lato anteriore
XVeicoli con fari alogeni
È possibile sostituire autonomamente le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dal tipo di lampadina. Dato che esiste il
rischio di danneggiare dei componenti, è consigliabile fare eseguire la sosti-
tuzione da un concessionario o un’officina autorizzata Lexus, o da un altro
professionista debitamente qualificato ed attrezzato.
Preparazione per la sostituzione della lampadina
Rimozione del coperchio del vano motore
Posizioni lampadine
Indicatore di direzione anteriore
Fendinebbia anteriore alogeno
(se in dotazione) Fa ro ana bb a gl ia nte
Faro abbagliante1
2
3
4
CT200h_OM_OM99N10L_(EL).book Page 527 Thursday, April 14, 201
6 9:14 AM

5287-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

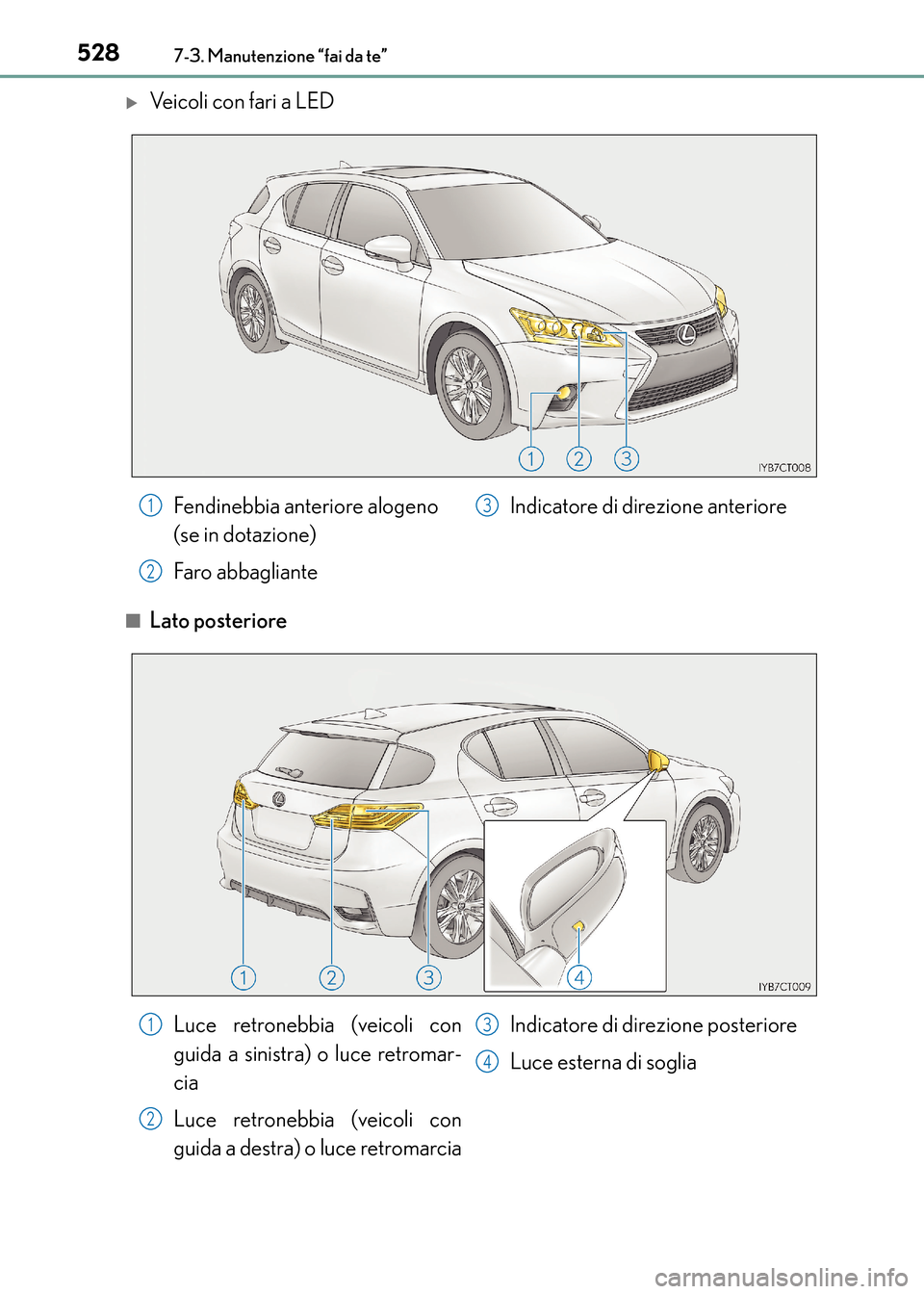

XVeicoli con fari a LED
■Lato posteriore
Fendinebbia anteriore alogeno
(se in dotazione)
Faro abbaglianteIndicatore di direzione anteriore1
2
3
Luce retronebbia (veicoli con
guida a sinistra) o luce retromar-
cia
Luce retronebbia (veicoli con
guida a destra) o luce retromarciaIndicatore di direzione posteriore
Luce esterna di soglia1
2
3
4
CT200h_OM_OM99N10L_(EL).book Page 528 Thursday, April 14, 201
6 9:14 AM

5297-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

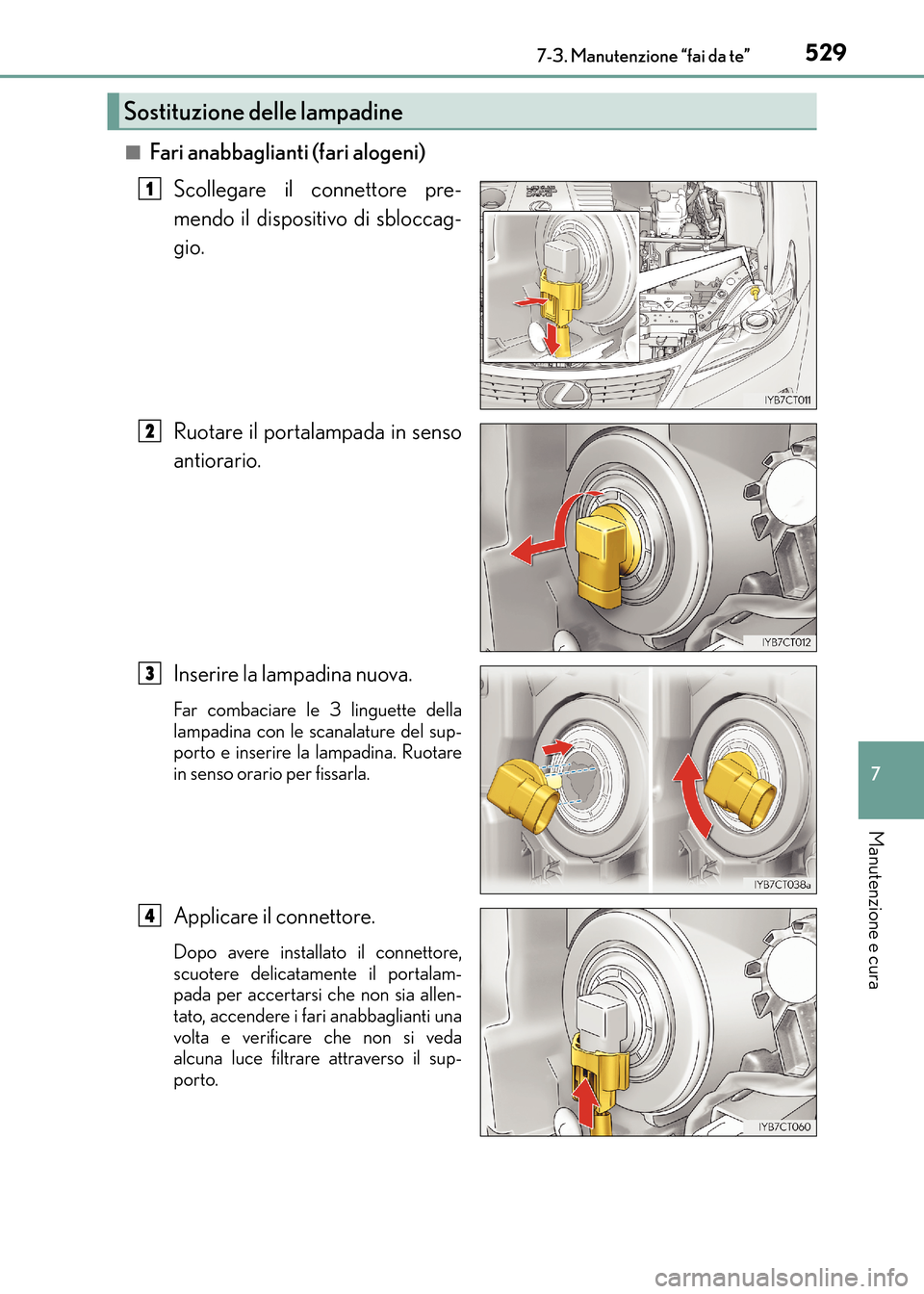

■Fari anabbaglianti (fari alogeni)Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in senso
antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina. Ruotare
in senso orario per fissarla.
Applicare il connettore.
Dopo avere installato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere i fari anabbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Sostituzione delle lampadine
1
2
3
4
CT200h_OM_OM99N10L_(EL).book Page 529 Thursday, April 14, 201 6 9:14 AM

5307-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)■
Fari abbaglianti (fari alogeni)

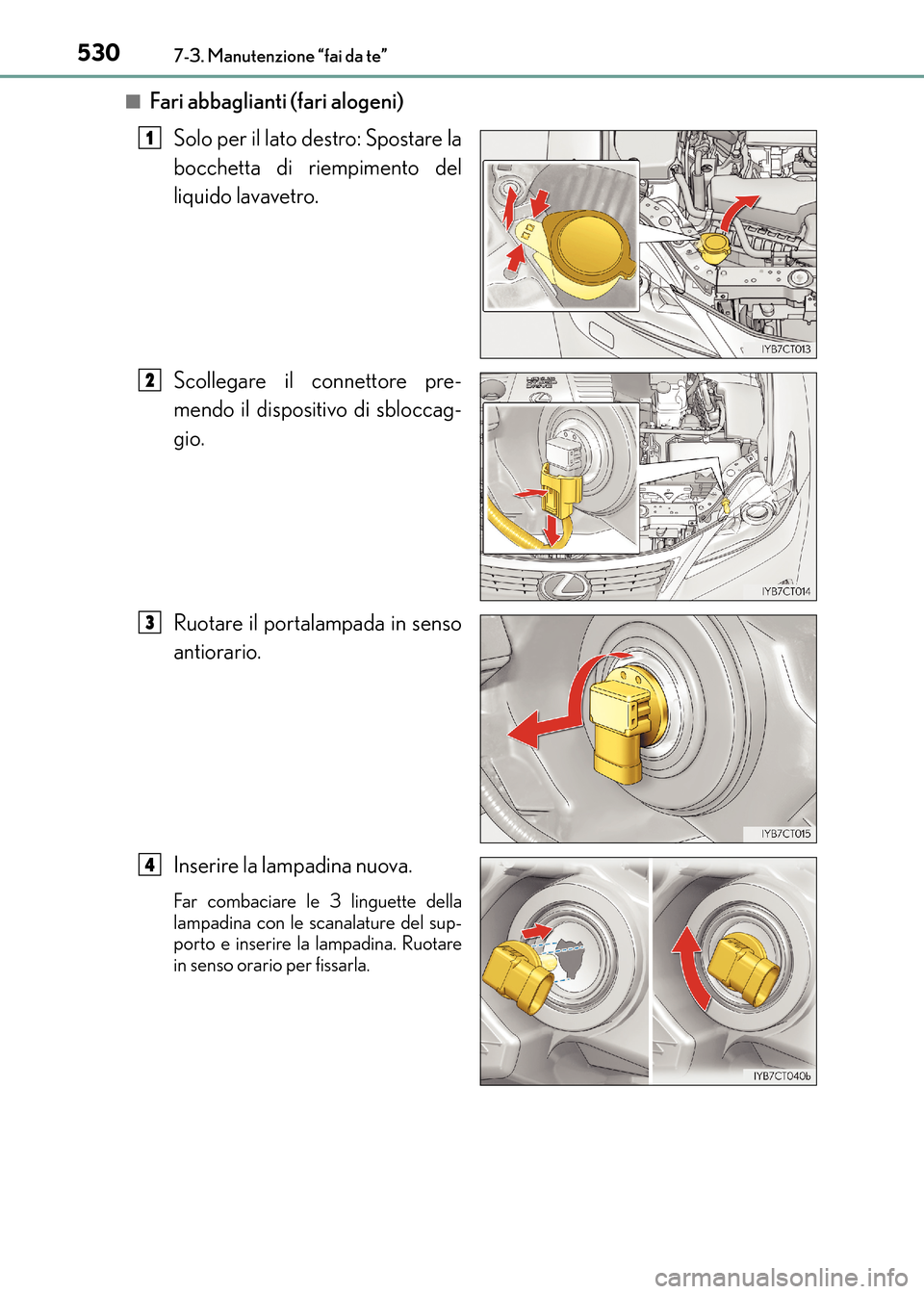

Solo per il lato destro: Spostare la
bocchetta di riempimento del
liquido lavavetro.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in senso
antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina. Ruotare
in senso orario per fissarla.
1
2
3
