Lexus CT200h 2017 Manuale del proprietario (in Italian)

5317-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

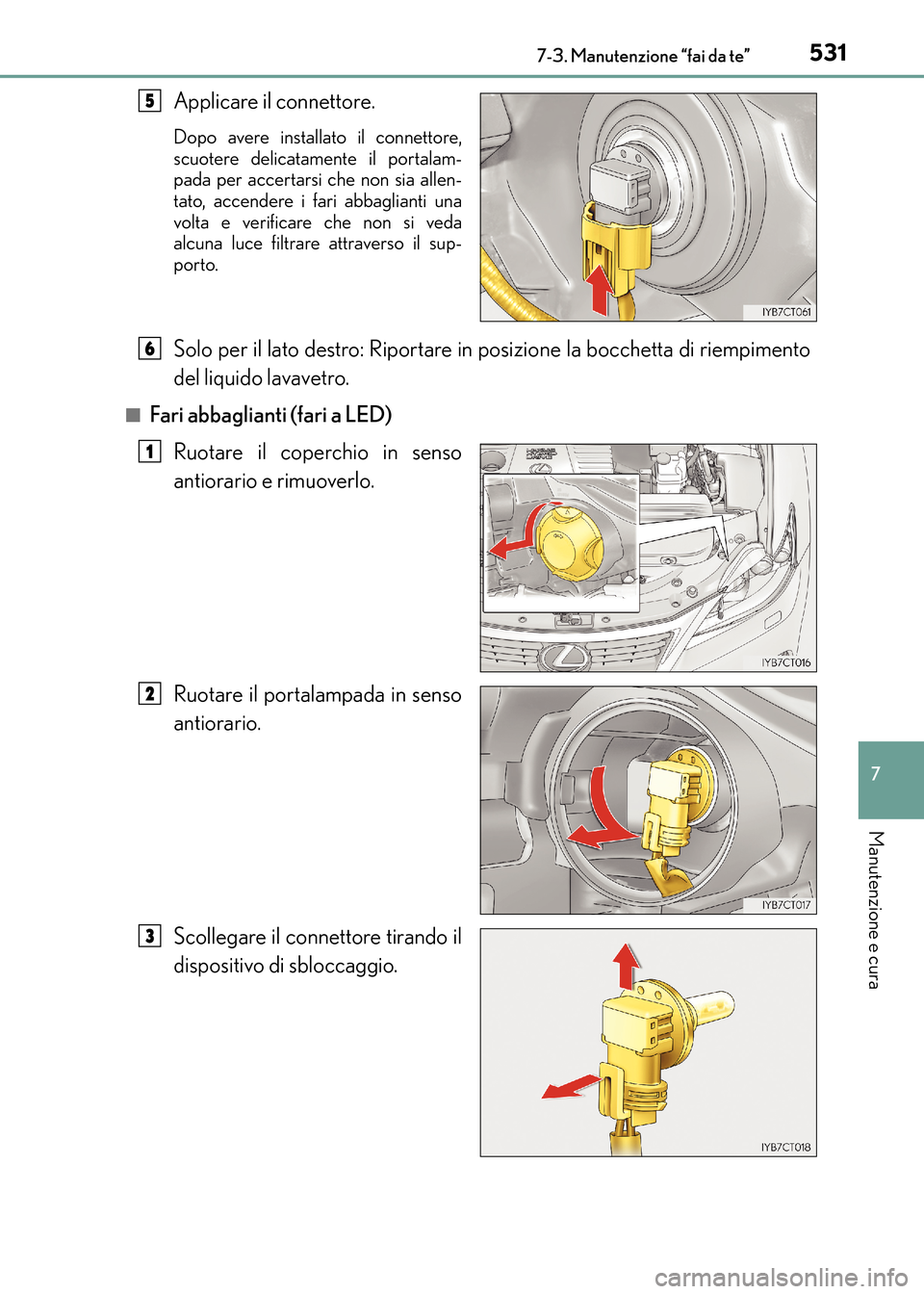

Applicare il connettore.
Dopo avere installato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere i fari abbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Solo per il lato destro: Riportare in posizione la bocchetta di riempimento
del liquido lavavetro.
■Fari abbaglianti (fari a LED)
Ruotare il coperchio in senso
antiorario e rimuoverlo.
Ruotare il portalampada in senso
antiorario.
Scollegare il connettore tirando il
dispositivo di sbloccaggio.
5
6
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 531 Thursday, April 14, 201 6 9:14 AM

5327-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

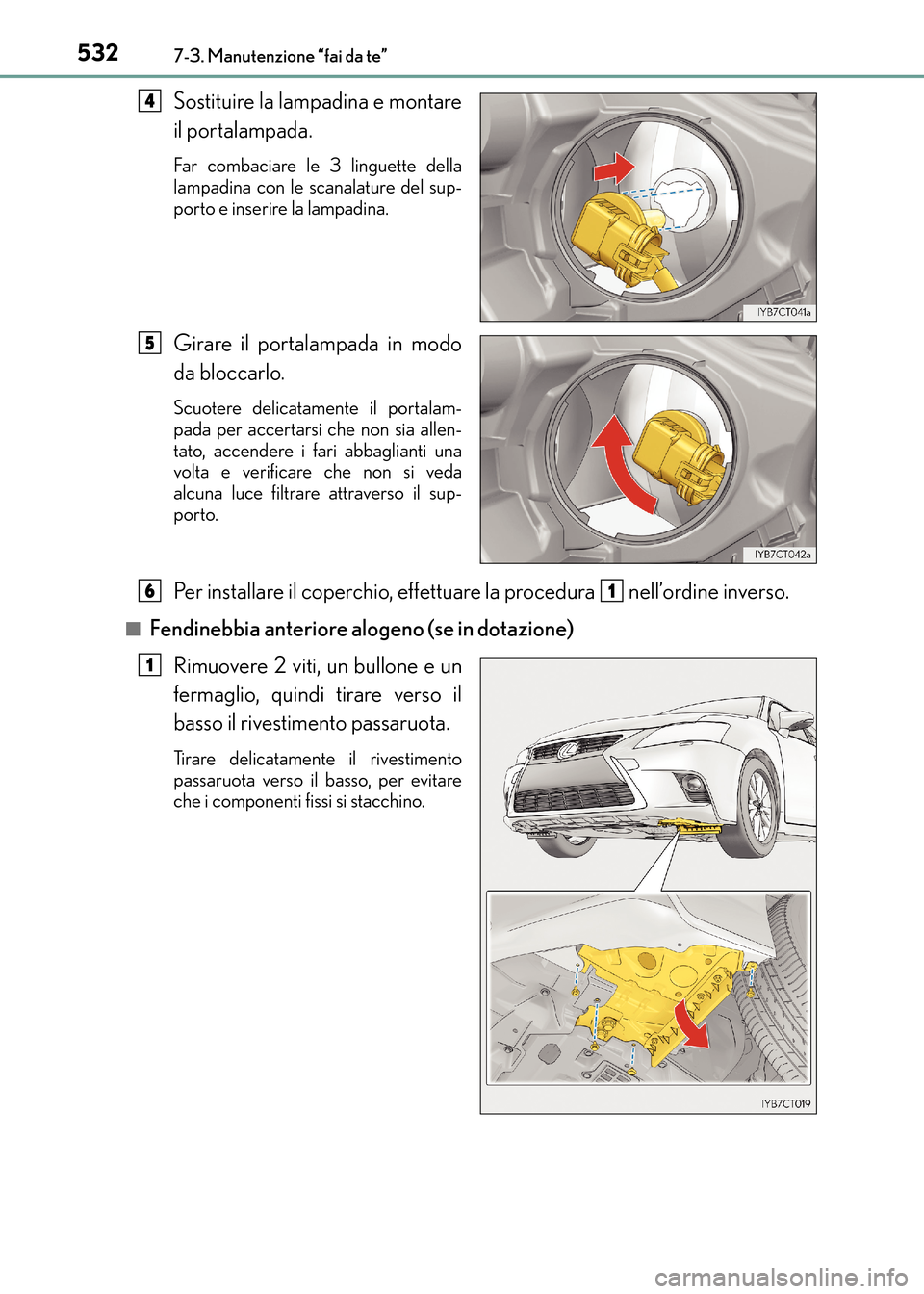

Sostituire la lampadina e montare
il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere i fari abbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Per installare il coperchio, effettuare la procedura nell’ordine inverso.
■Fendinebbia anteriore alogeno (se in dotazione)Rimuovere 2 viti, un bullone e un
fermaglio, quindi tirare verso il
basso il rivestimento passaruota.
Tirare delicatamente il rivestimento
passaruota verso il basso, per evitare
che i componenti fissi si stacchino.
4
5
61
1
CT200h_OM_OM99N10L_(EL).book Page 532 Thursday, April 14, 201 6 9:14 AM

5337-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

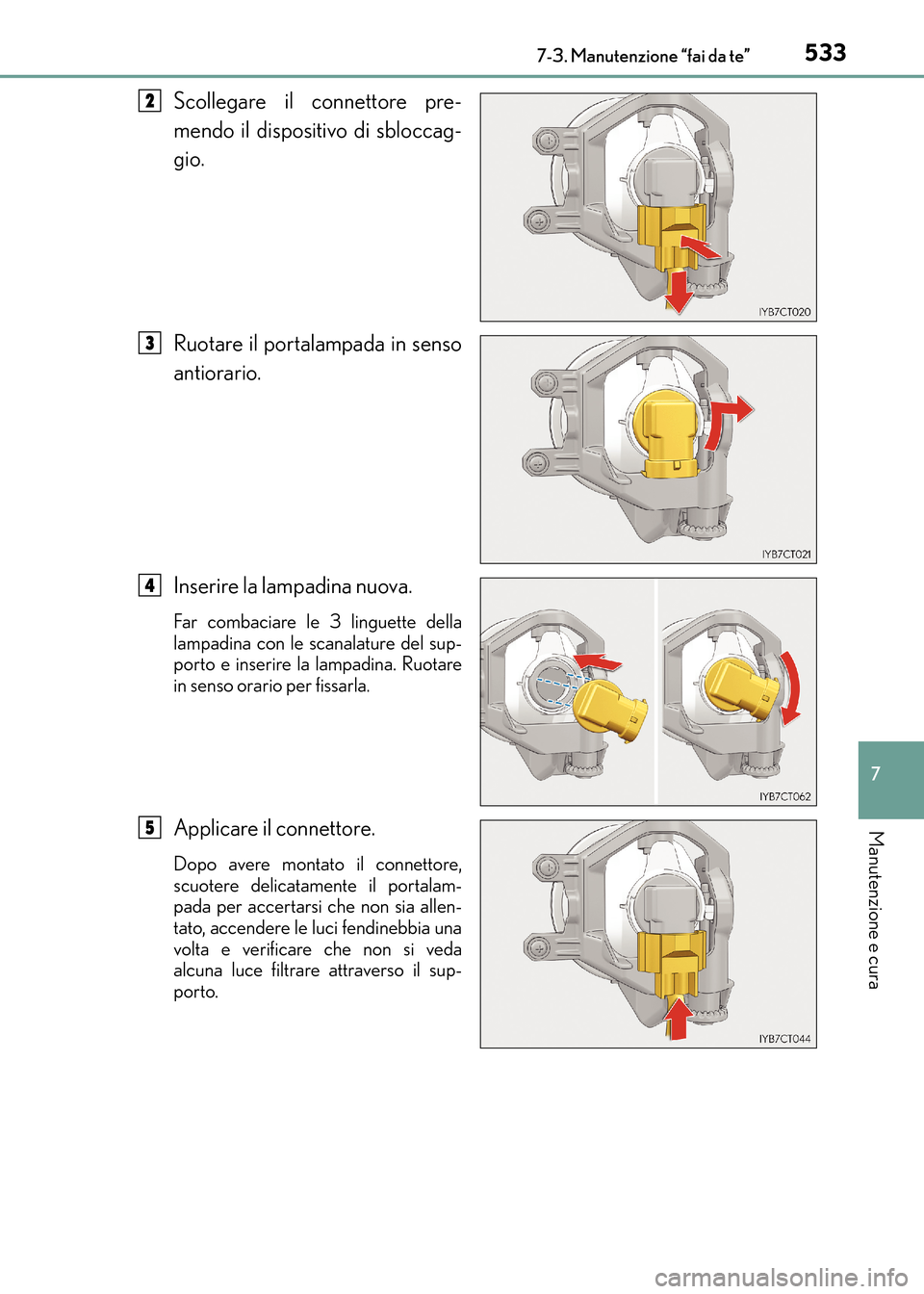

Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in senso
antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del sup-
porto e inserire la lampadina. Ruotare
in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia allen-
tato, accendere le luci fendinebbia una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
2
3
4
5
CT200h_OM_OM99N10L_(EL).book Page 533 Thursday, April 14, 2016 9:14 AM

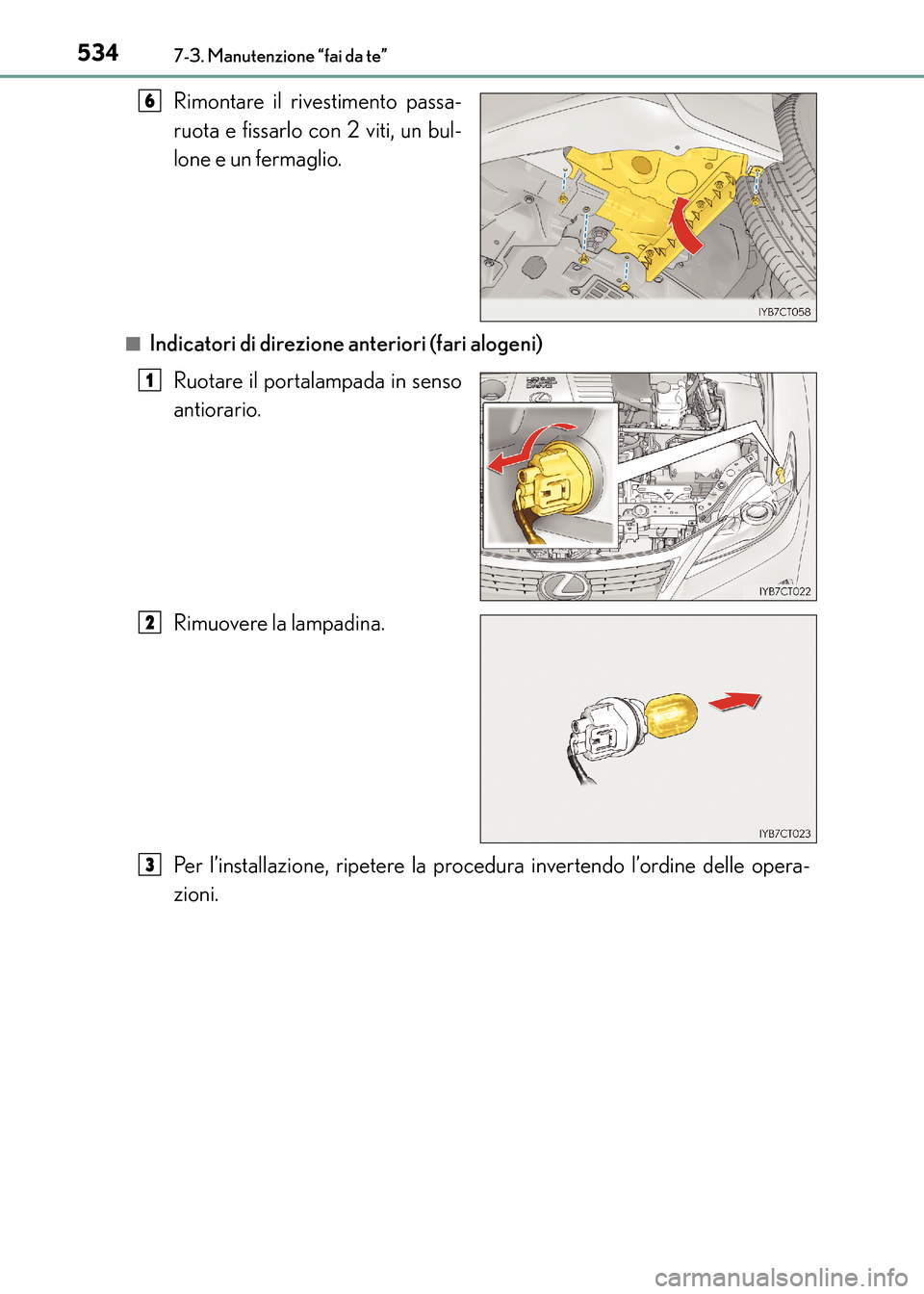

5347-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
Rimontare il rivestimento passa-
ruota e fissarlo con 2 viti, un bul-
lone e un fermaglio.
■Indicatori di direzione anteriori (fari alogeni)
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
6
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 534 Thursday, April 14, 201 6 9:14 AM

5357-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

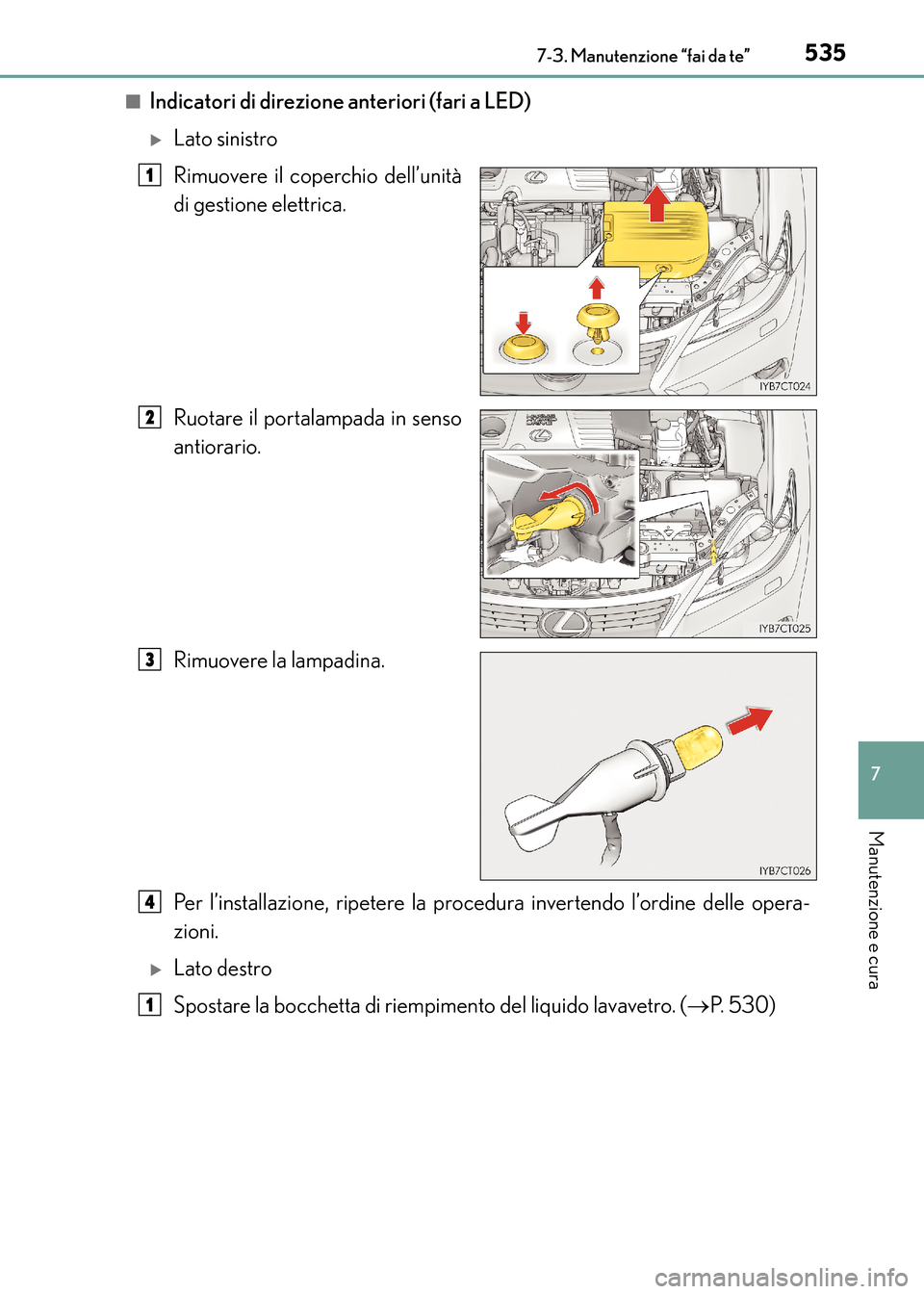

■Indicatori di direzione anteriori (fari a LED)
XLato sinistro
Rimuovere il coperchio dell’unità
di gestione elettrica.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
XLato destro
Spostare la bocchetta di riempimento del liquido lavavetro. (→P. 5 3 0 )
1
2
3
4
1
CT200h_OM_OM99N10L_(EL).book Page 535 Thursday, April 14, 201 6 9:14 AM

5367-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

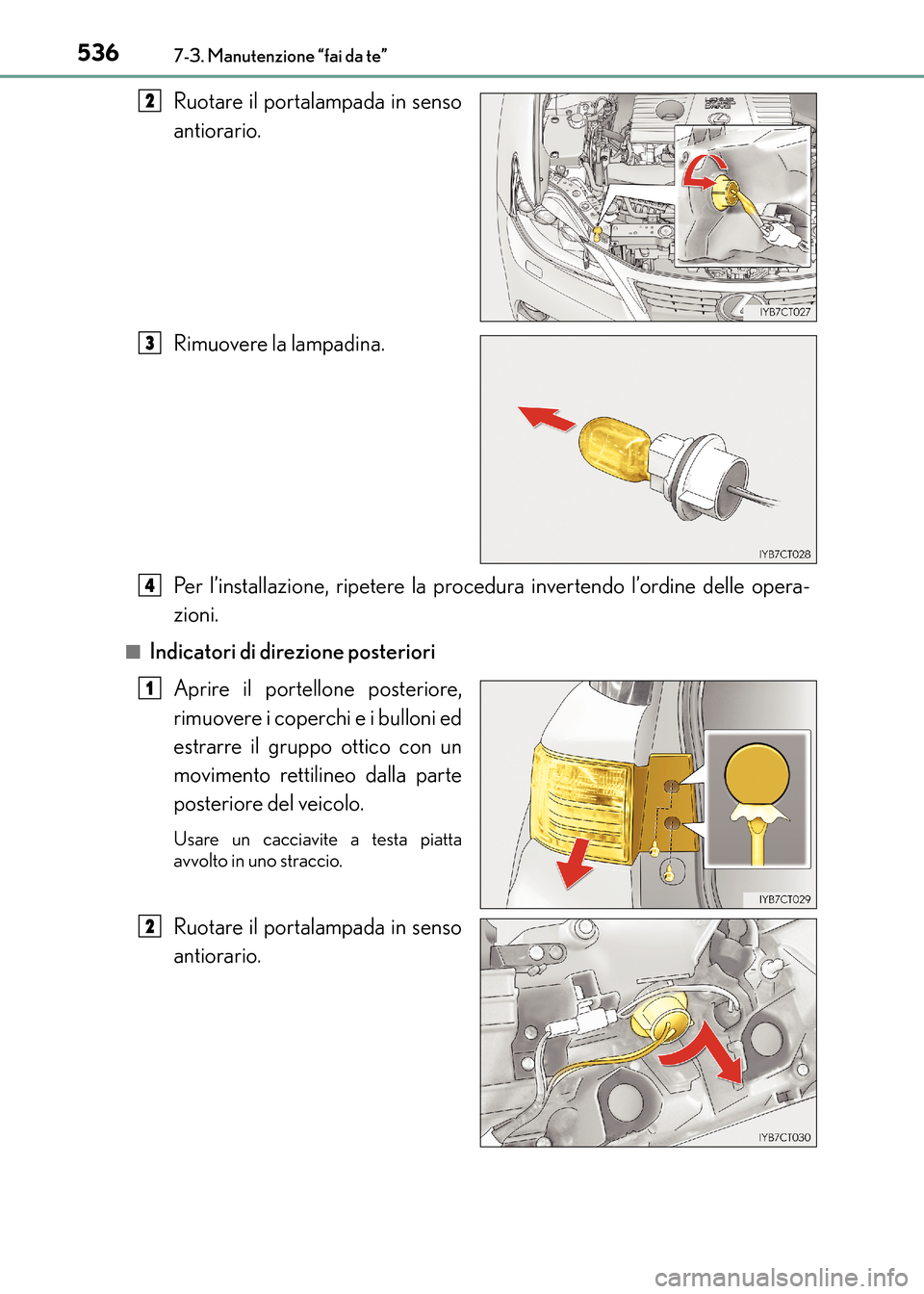

Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Indicatori di direzione posterioriAprire il portellone posteriore,
rimuovere i coperchi e i bulloni ed
estrarre il gruppo ottico con un
movimento rettilineo dalla parte
posteriore del veicolo.
Usare un cacciavite a testa piatta
avvolto in uno straccio.
Ruotare il portalampada in senso
antiorario.
2
3
4
1
2
CT200h_OM_OM99N10L_(EL).book Page 536 Thursday, April 14, 201 6 9:14 AM

5377-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

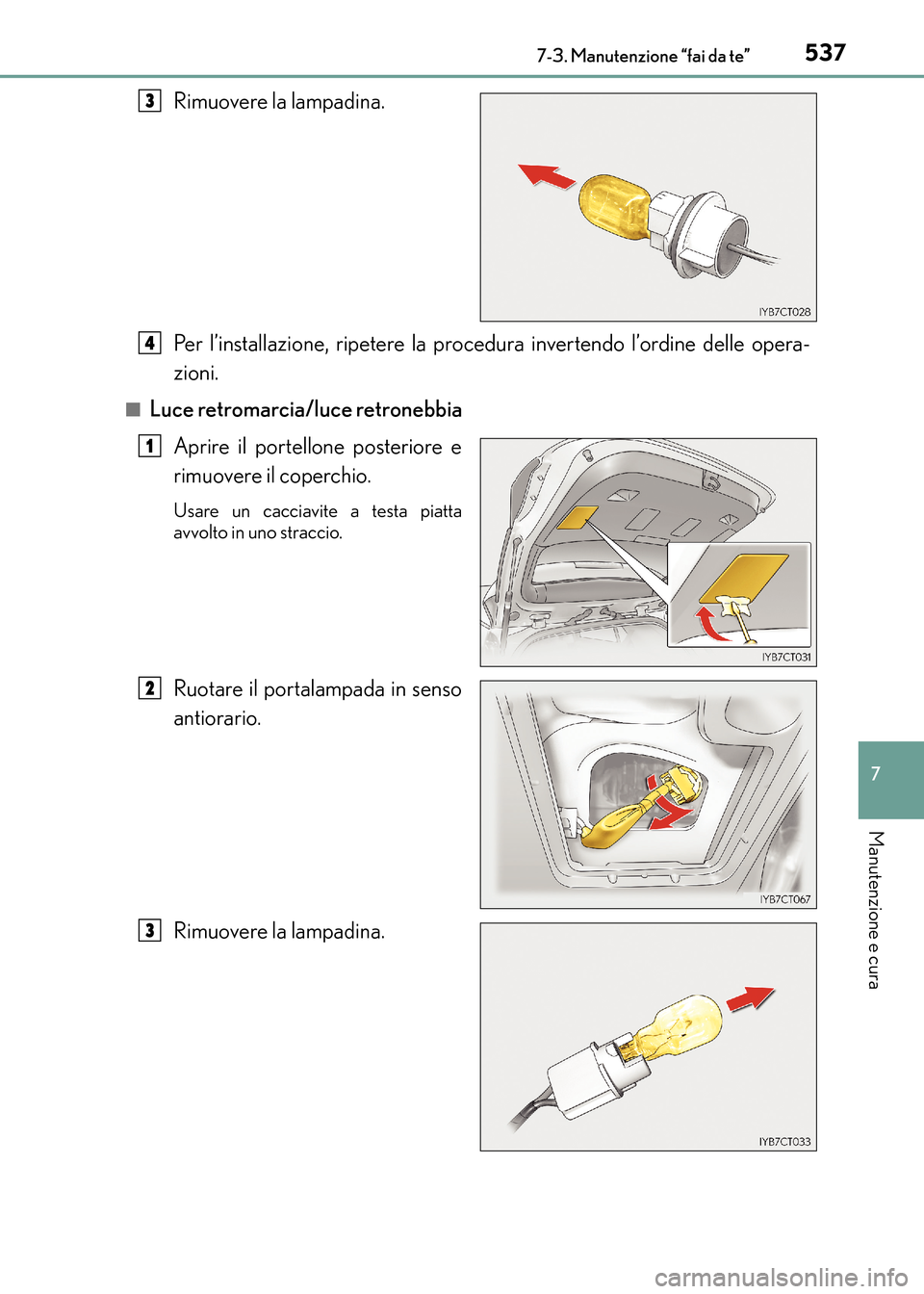

Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Luce retromarcia/luce retronebbiaAprire il portellone posteriore e
rimuovere il coperchio.
Usare un cacciavite a testa piatta
avvolto in uno straccio.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
3
4
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 537 Thursday, April 14, 201 6 9:14 AM

5387-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

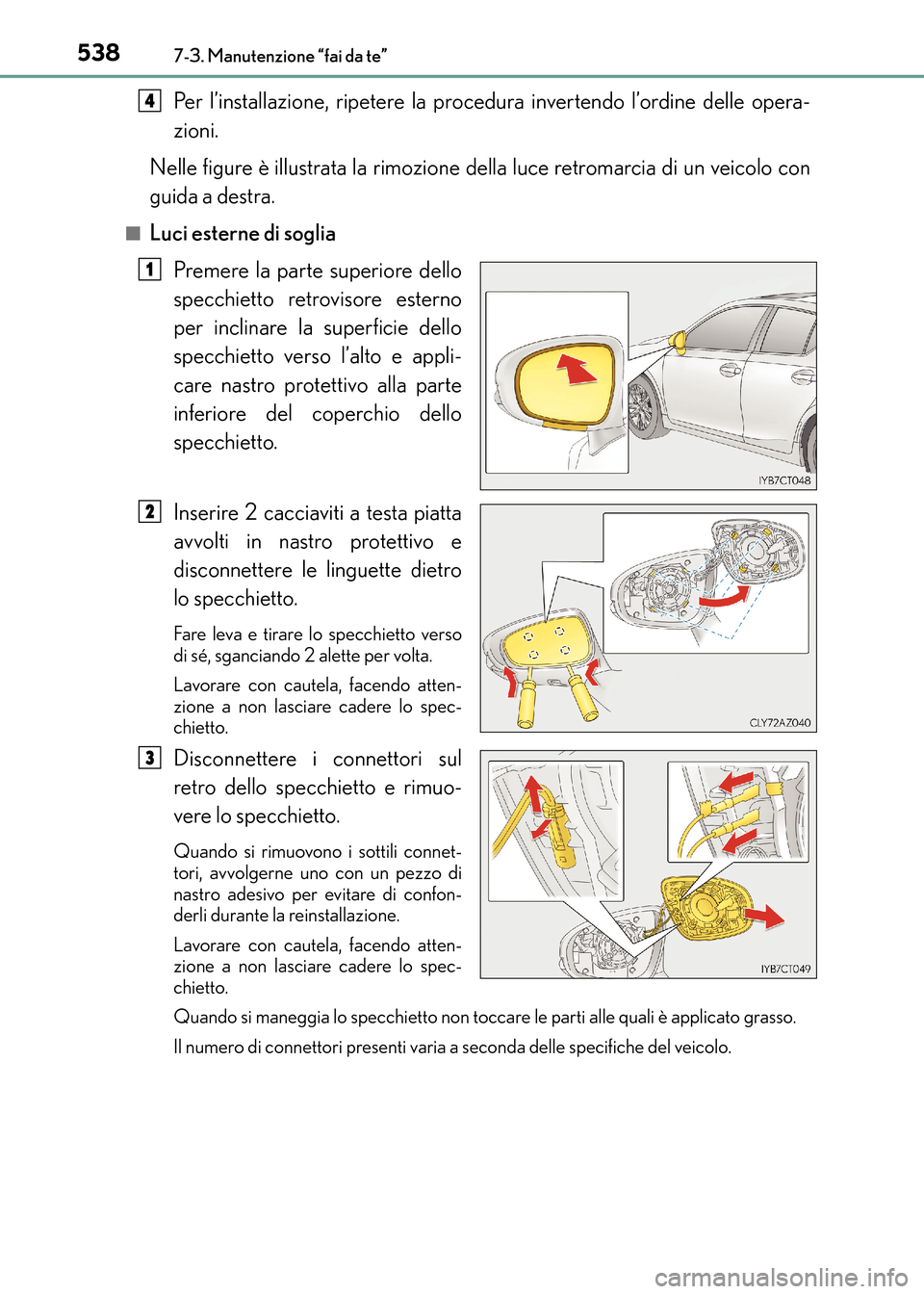

Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
Nelle figure è illustrata la rimozione della luce retromarcia di un veicolo con
guida a destra.
■Luci esterne di soglia Premere la parte superiore dello
specchietto retrovisore esterno
per inclinare la superficie dello
specchietto verso l’alto e appli-
care nastro protettivo alla parte
inferiore del coperchio dello
specchietto.
Inserire 2 cacciaviti a testa piatta
avvolti in nastro protettivo e
disconnettere le linguette dietro
lo specchietto.
Fare leva e tirare lo specchietto verso
di sé, sganciando 2 alette per volta.
Lavorare con cautela, facendo atten-
zione a non lasciare cadere lo spec-
chietto.
Disconnettere i connettori sul
retro dello specchietto e rimuo-
vere lo specchietto.
Quando si rimuovono i sottili connet-
tori, avvolgerne uno con un pezzo di
nastro adesivo per evitare di confon-
derli durante la reinstallazione.
Lavorare con cautela, facendo atten-
zione a non lasciare cadere lo spec-
chietto.
Quando si maneggia lo specchietto non toccare le parti alle quali è applicato grasso.
Il numero di connettori presenti vari a a seconda delle specifiche del veicolo.
4
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 538 Thursday, April 14, 201 6 9:14 AM

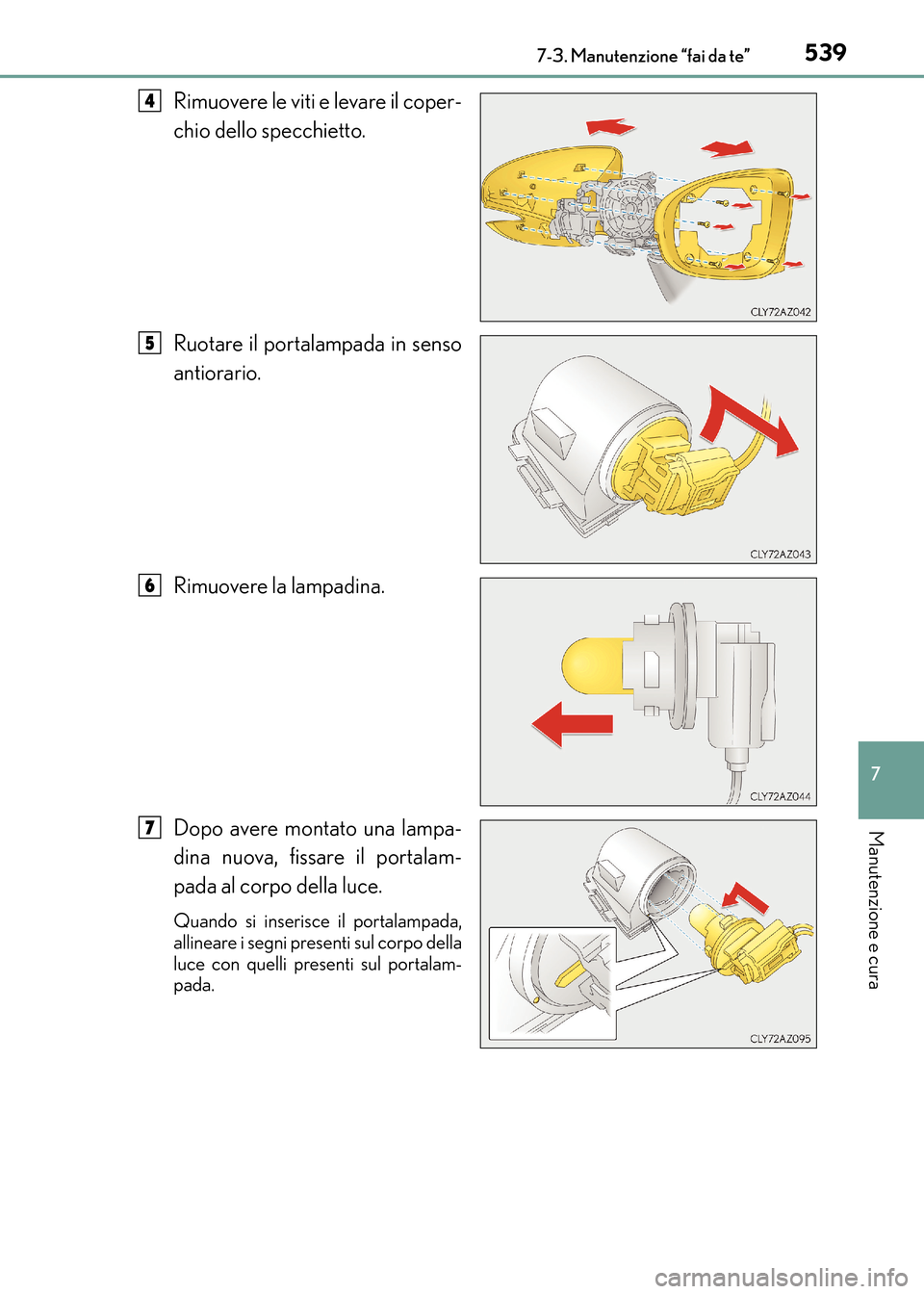

5397-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura
Rimuovere le viti e levare il coper-
chio dello specchietto.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Dopo avere montato una lampa-
dina nuova, fissare il portalam-
pada al corpo della luce.
Quando si inserisce il portalampada,
allineare i segni presenti sul corpo della
luce con quelli presenti sul portalam-
pada.
4
5
6
7
CT200h_OM_OM99N10L_(EL).book Page 539 Thursday, April 14, 2016 9:14 AM

5407-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

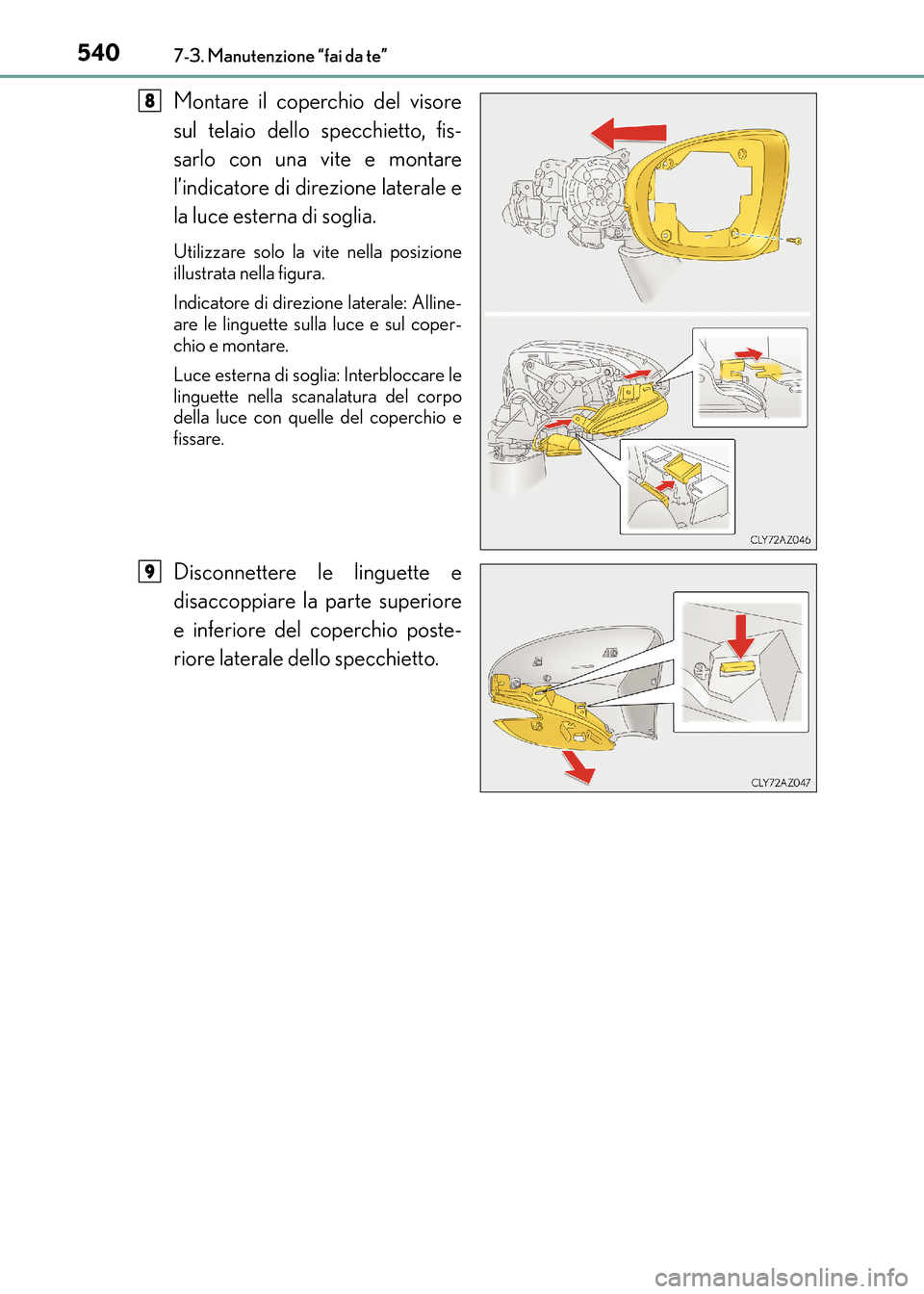

Montare il coperchio del visore
sul telaio dello specchietto, fis-
sarlo con una vite e montare
l’indicatore di direzione laterale e
la luce esterna di soglia.
Utilizzare solo la vite nella posizione
illustrata nella figura.
Indicatore di direzione laterale: Alline-
are le linguette sulla luce e sul coper-
chio e montare.
Luce esterna di soglia: Interbloccare le
linguette nella scanalatura del corpo
della luce con quelle del coperchio e
fissare.
Disconnettere le linguette e
disaccoppiare la parte superiore
e inferiore del coperchio poste-
riore laterale dello specchietto.
8
9
