Lexus ES350 2017 Manuel du propriétaire (in French)

ES350_OM_OM33C68D_(D)

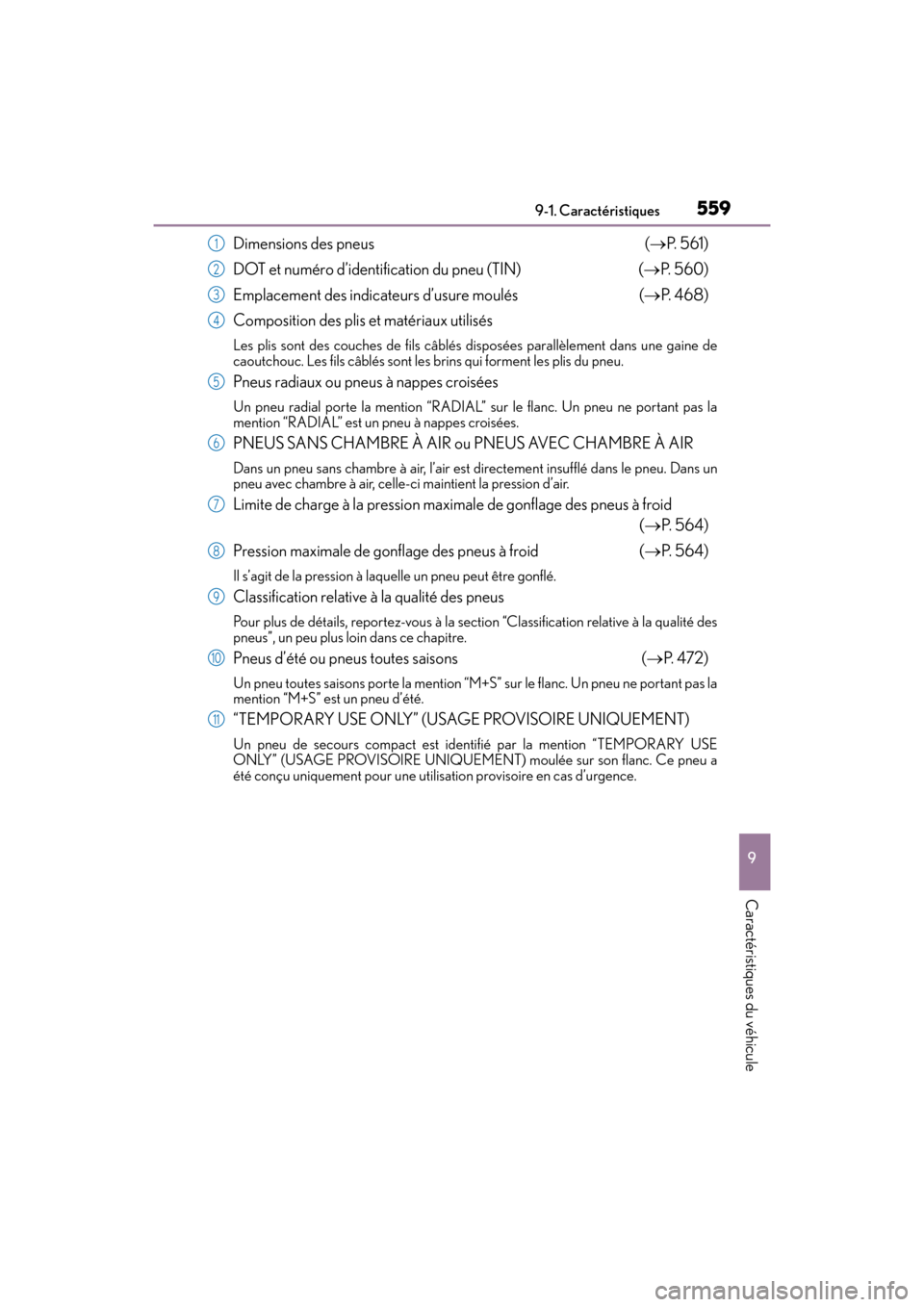

5599-1. Caractéristiques
9
Caractéristiques du véhicule
Dimensions des pneus (→ P. 5 6 1 )
DOT et numéro d’identification du pneu (TIN) (→ P. 5 6 0 )
Emplacement des indicateurs d’usure moulés (→ P. 4 6 8 )
Composition des plis et matériaux utilisés
Les plis sont des couches de fils câblés disposées parallèlement dans une gaine de
caoutchouc. Les fils câblés sont les brins qui forment les plis du pneu.
Pneus radiaux ou pneus à nappes croisées
Un pneu radial porte la mention “RADIAL” sur le flanc. Un pneu ne portant pas la
mention “RADIAL” est un pneu à nappes croisées.
PNEUS SANS CHAMBRE À AIR ou PNEUS AVEC CHAMBRE À AIR
Dans un pneu sans chambre à air, l’air est directement insufflé dans le pneu. Dans un
pneu avec chambre à air, celle-ci maintient la pression d’air.
Limite de charge à la pression maximale de gonflage des pneus à froid
(→P. 5 6 4 )
Pression maximale de gonflage des pneus à froid (→ P. 5 6 4 )
Il s’agit de la pression à laquelle un pneu peut être gonflé.
Classification relative à la qualité des pneus
Pour plus de détails, reportez-vous à la sect ion “Classification relative à la qualité des
pneus”, un peu plus loin dans ce chapitre.
Pneus d’été ou pneus toutes saisons (→ P. 4 7 2 )
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Un pneu ne portant pas la
mention “M+S” est un pneu d’été.
“TEMPORARY USE ONLY” (USAGE PROVISOIRE UNIQUEMENT)
Un pneu de secours compact est identifié par la mention “TEMPORARY USE
ONLY” (USAGE PROVISOIRE UNIQUEMENT) moulée sur son flanc. Ce pneu a
été conçu uniquement pour une utilisation provisoire en cas d’urgence.
1
2
3
4
5
6
7
8
9
10
11

560
ES350_OM_OM33C68D_(D)9-1. Caractéristiques

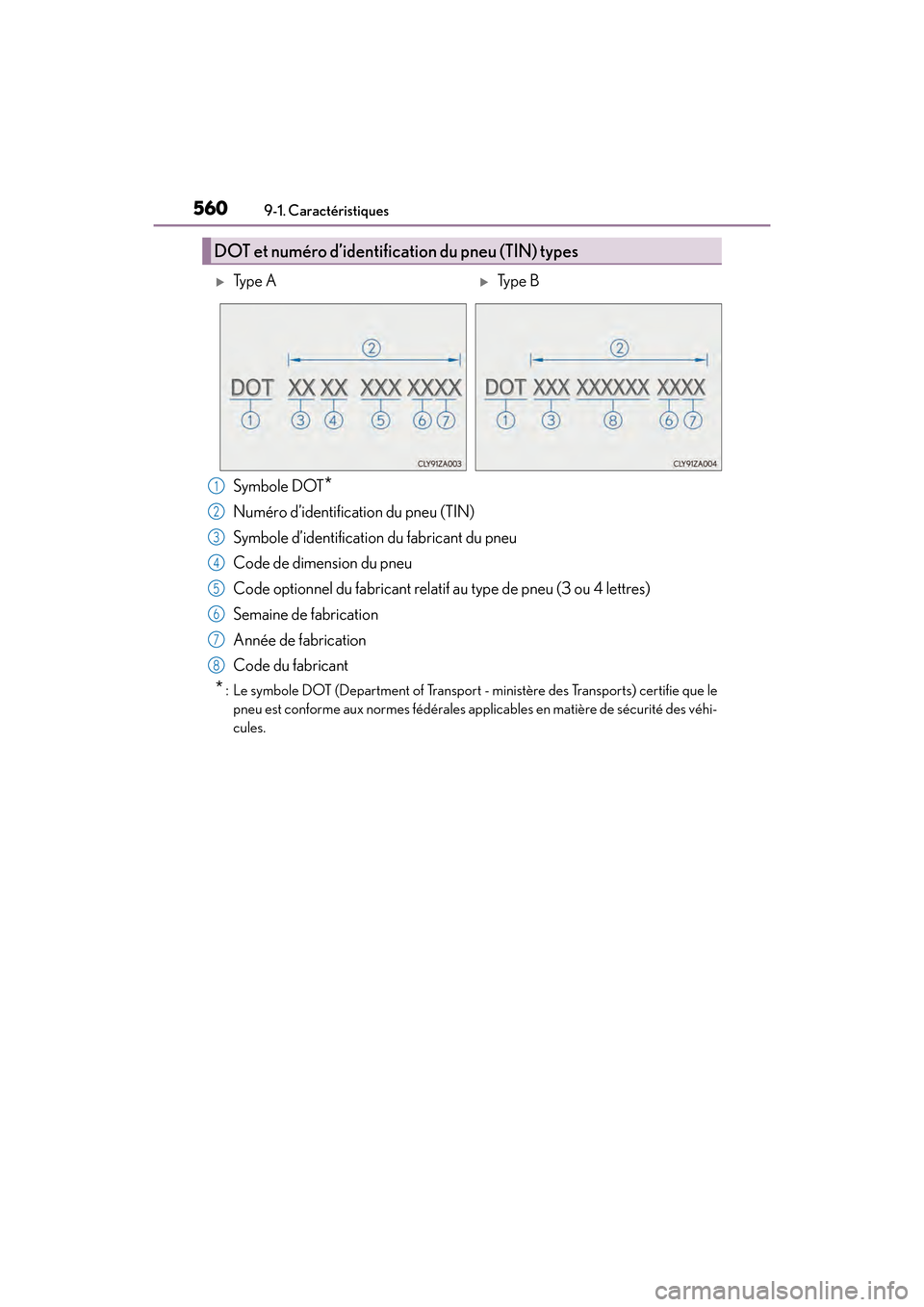

Symbole DOT*
Numéro d’identification du pneu (TIN)
Symbole d’identification du fabricant du pneu
Code de dimension du pneu
Code optionnel du fabricant relatif au type de pneu (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
* : Le symbole DOT (Department of Transport
- ministère des Transports) certifie que le
pneu est conforme aux normes fédérales applicables en matière de sécurité des véhi-
cules.
DOT et numéro d’identification du pneu (TIN) types
XTy p e AXTy p e B
1
2
3
4
5
6
7
8

ES350_OM_OM33C68D_(D)
5619-1. Caractéristiques
9
Caractéristiques du véhicule

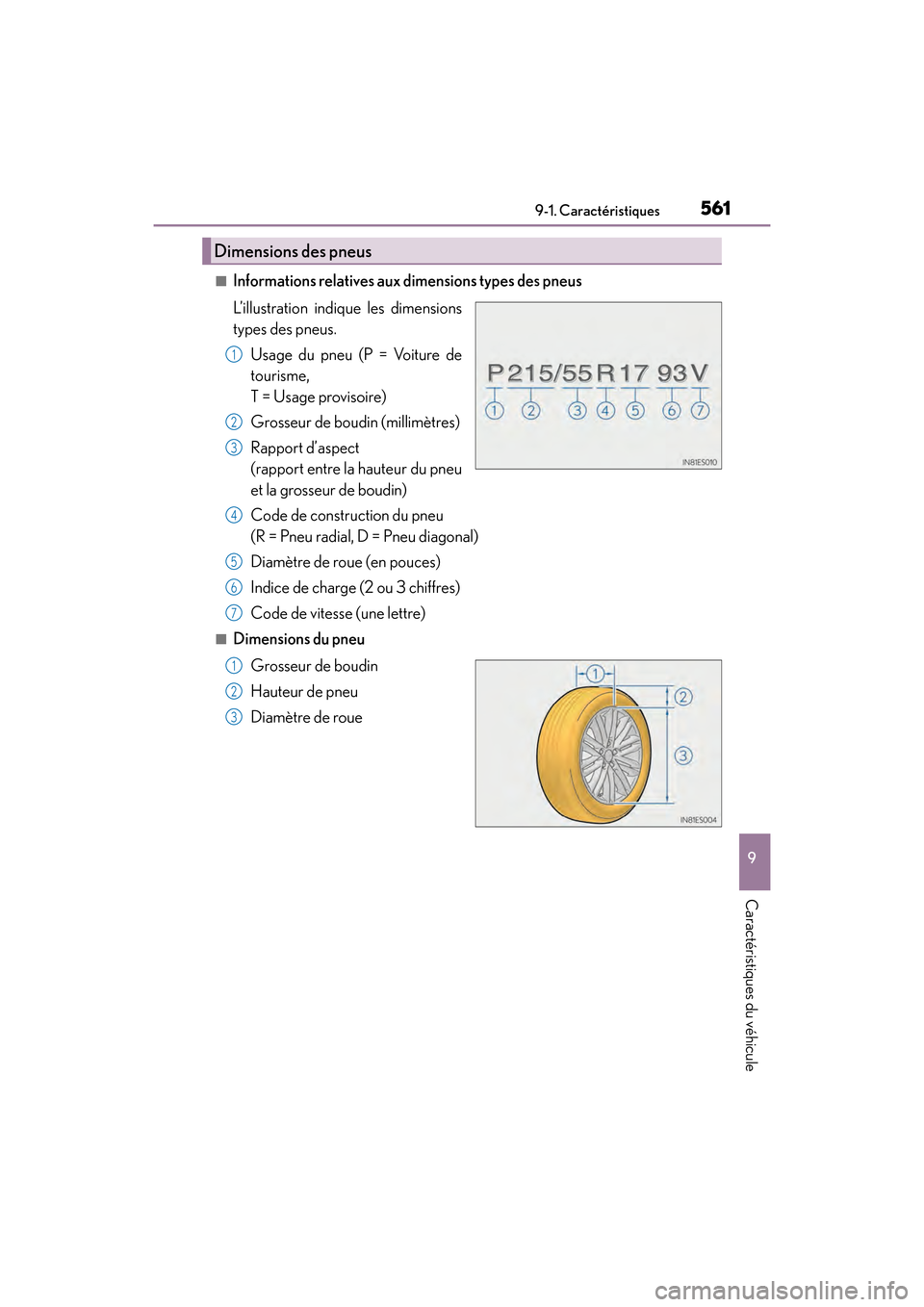

■Informations relatives aux dimensions types des pneus
L’illustration indique les dimensions
types des pneus.Usage du pneu (P = Voiture de
tourisme,
T = Usage provisoire)
Grosseur de boudin (millimètres)
Rapport d’aspect
(rapport entre la hauteur du pneu
et la grosseur de boudin)
Code de construction du pneu
(R = Pneu radial, D = Pneu diagonal)
Diamètre de roue (en pouces)
Indice de charge (2 ou 3 chiffres)
Code de vitesse (une lettre)
■Dimensions du pneu
Grosseur de boudin
Hauteur de pneu
Diamètre de roue
Dimensions des pneus
1
2
3
4
5
6
7
1
2
3

562
ES350_OM_OM33C68D_(D)9-1. Caractéristiques

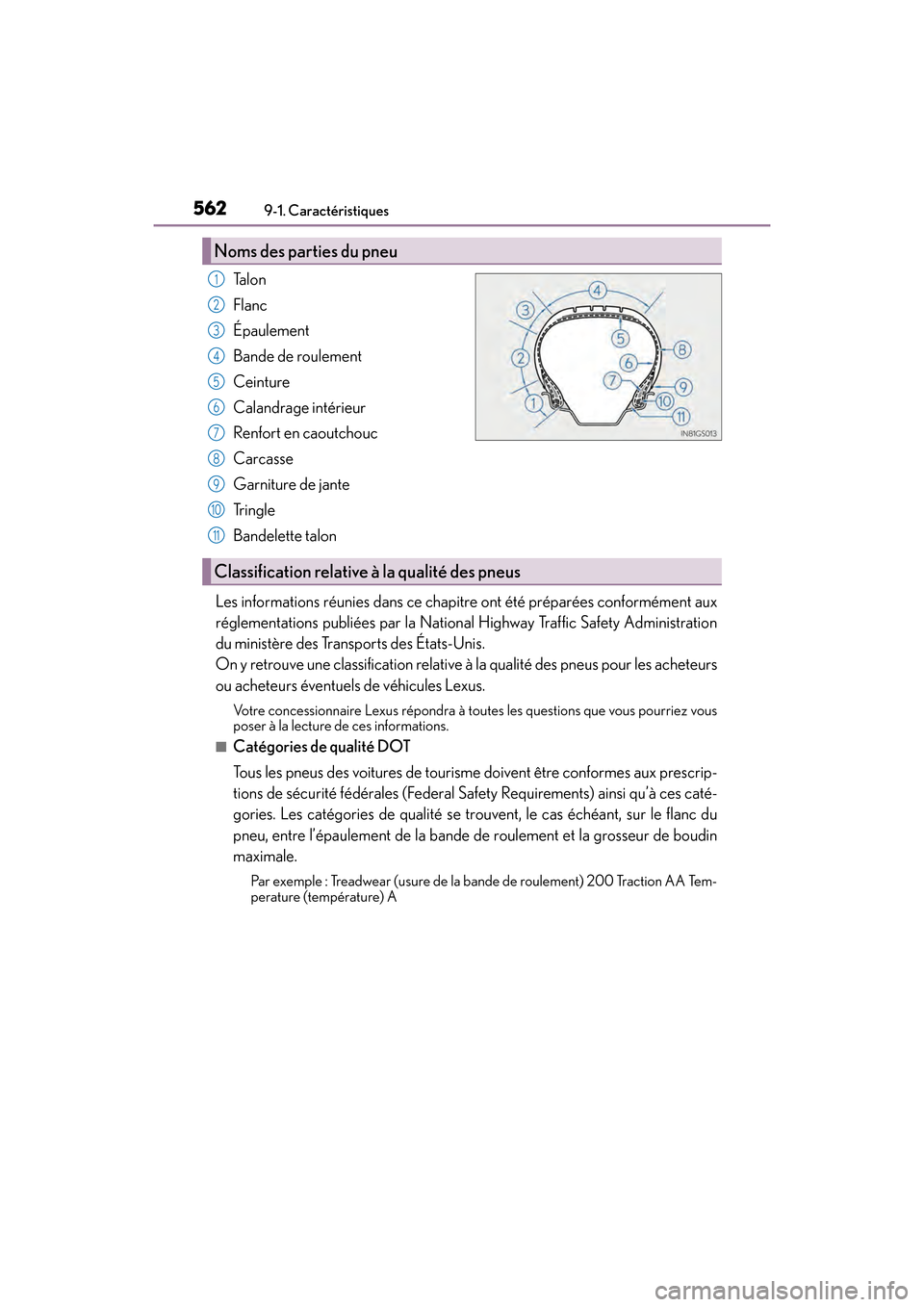

Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Tr i n g l e
Bandelette talon
Les informations réunies dans ce chapit re ont été préparées conformément aux
réglementations publiées par la National Highway Traffic Safety Administration
du ministère des Transports des États-Unis.
On y retrouve une classification relative à la qualité des pneus pour les acheteurs
ou acheteurs éventuels de véhicules Lexus.
Votre concessionnaire Lexus répondra à toutes les questions que vous pourriez vous
poser à la lecture de ces informations.
■Catégories de qualité DOT
Tous les pneus des voitures de tourisme doivent être conformes aux prescrip-
tions de sécurité fédérales (Federal Sa fety Requirements) ainsi qu’à ces caté-
gories. Les catégories de qualité se trou vent, le cas échéant, sur le flanc du
pneu, entre l’épaulement de la bande de roulement et la grosseur de boudin
maximale.
Par exemple : Treadwear (usure de la bande de roulement) 200 Traction AA Tem-
perature (température) A
Noms des parties du pneu
1
2
3
4
5
6
7
Classification relative à la qualité des pneus
8
9
10
11

ES350_OM_OM33C68D_(D)
5639-1. Caractéristiques
9
Caractéristiques du véhicule
■Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un classement com-
paratif relatif au taux d’usure du pneu lorsqu’il est testé sous contrôle lors d’un
programme de tests spécifiques du gouvernement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1 /2) plus vite qu’un
pneu d’indice 100 lors du programme de tests du gouvernement.
Les performances relatives des pneus dépendent cependant des conditions d’utili-
sation réelles. Les performa nces peuvent varier de manière significative par rap-
port à la norme, en fonction des habitudes de conduite, des méthodes de
réparation, ainsi que des différences de conditions routières et de conditions
atmosphériques.
■Tr a c t i o n A A , A , B , C
Les catégories d’adhérence sont, par or dre décroissant, AA, A, B et C, et
elles représentent la capacité du pneu à s’arrêter sur un revêtement humide,
telle que mesurée dans des conditions contrôlées, sur les surfaces en asphalte
et en béton des tests spéc ifiques du gouvernement.
Un pneu de catégorie C a probablement des performances de traction médio-
cres.
Avertissement : La catégorie d’adhérence est attribuée à ce pneu sur la base des
tests de traction lors du freinage (en ligne droite) et ne comprend pas la traction
dans les virages.
■Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et représentent
la résistance du pneu à la production de chaleur et sa capacité à dissiper la
chaleur, lors de tests réalisés dans des conditions contrôlées sur une roue
d’essai spécifique d’un laboratoire intérieur.
Une haute température soutenue peut altérer le matériau du pneu et écourter sa
durée de vie; une température excessiv e peut mener à une défaillance soudaine
du pneu.
La catégorie C correspond à un niveau de performances que tous les pneus de
voitures de tourisme doivent atteindre, conformément à la norme fédérale n° 109
sur la sécurité des véhicules à moteur.
Les catégories B et A représentent des niveaux de performances plus élevés que
la norme minimale exigée par la loi, ob tenus sur une roue d’essai en laboratoire.
Avertissement : Les catégories de température sont établies pour un pneu correc-
tement gonflé et qui ne supporte pas une charge excessive.
Une vitesse excessive, un sous-gonflage ou une charge excessive peuvent, ensem-
ble ou séparément, occasionner une hausse de température et une possible
défaillance du pneu.

564
ES350_OM_OM33C68D_(D)9-1. Caractéristiques

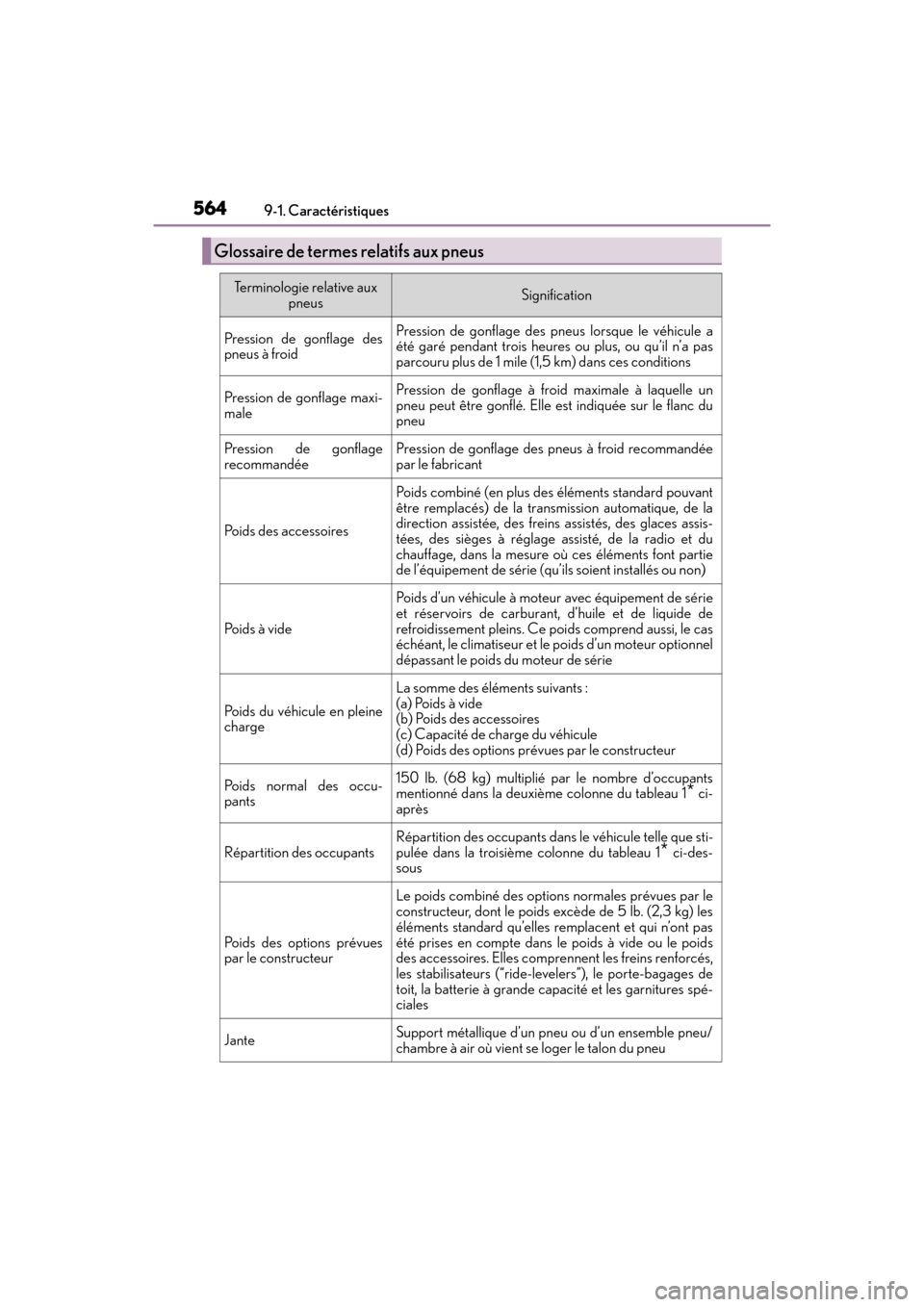

Glossaire de termes relatifs aux pneus
Terminologie relative aux
pneusSignification
Pression de gonflage des
pneus à froidPression de gonflage des pneus lorsque le véhicule a
été garé pendant trois heures ou plus, ou qu’il n’a pas
parcouru plus de 1 mile (1,5 km) dans ces conditions
Pression de gonflage maxi-
malePression de gonflage à froid maximale à laquelle un
pneu peut être gonflé. Elle est indiquée sur le flanc du
pneu
Pression de gonflage
recommandéePression de gonflage des pneus à froid recommandée
par le fabricant
Poids des accessoires
Poids combiné (en plus des éléments standard pouvant
être remplacés) de la tran smission automatique, de la
direction assistée, des freins assistés, des glaces assis-
tées, des sièges à réglage assisté, de la radio et du
chauffage, dans la mesure où ces éléments font partie
de l’équipement de série (qu’ ils soient installés ou non)
Po i d s à v i d e
Poids d’un véhicule à moteur avec équipement de série
et réservoirs de carburant, d’huile et de liquide de
refroidissement pleins. Ce poids comprend aussi, le cas
échéant, le climatiseur et le poids d’un moteur optionnel
dépassant le poids du moteur de série
Poids du véhicule en pleine
charge
La somme des éléments suivants :
(a) Poids à vide
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prév ues par le constructeur
Poids normal des occu-
pants150 lb. (68 kg) multiplié par le nombre d’occupants
mentionné dans la deuxiè me colonne du tableau 1* ci-
après
Répartition des occupants
Répartition des occupants dans le véhicule telle que sti-
pulée dans la troisième colonne du tableau 1
* ci-des-
sous
Poids des options prévues
par le constructeur
Le poids combiné des options normales prévues par le
constructeur, dont le poids excède de 5 lb. (2,3 kg) les
éléments standard qu’elles remplacent et qui n’ont pas
été prises en compte dans le poids à vide ou le poids
des accessoires. Elles compre nnent les freins renforcés,
les stabilisateurs (“ride-level ers”), le porte-bagages de
toit, la batterie à grande capacité et les garnitures spé-
ciales
JanteSupport métallique d’un pneu ou d’un ensemble pneu/
chambre à air où vient se loger le talon du pneu

ES350_OM_OM33C68D_(D)
5659-1. Caractéristiques
9
Caractéristiques du véhicule

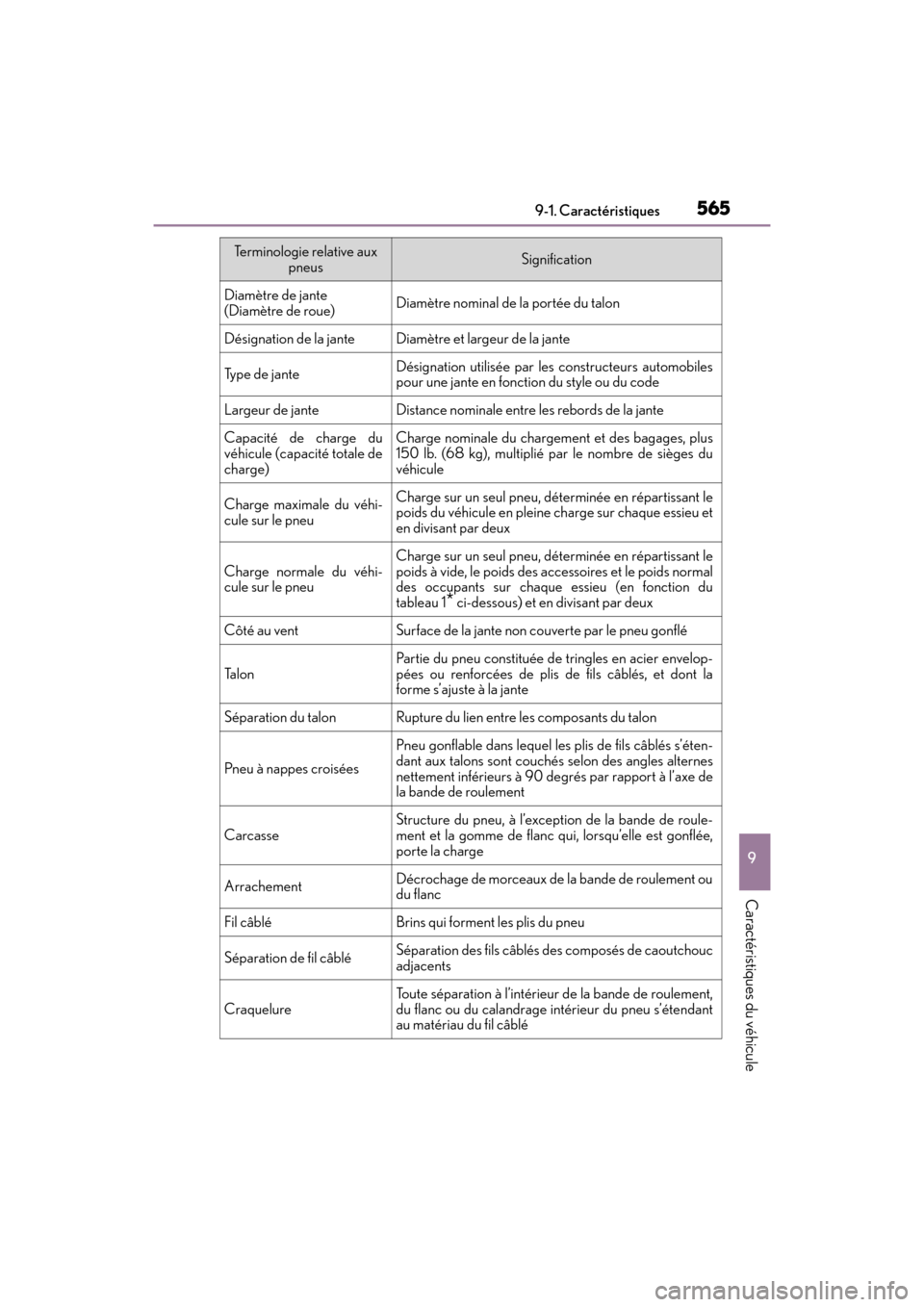

Diamètre de jante
(Diamètre de roue)Diamètre nominal de la portée du talon
Désignation de la janteDiamètre et largeur de la jante
Type de janteDésignation utilisée par les constructeurs automobiles
pour une jante en fonction du style ou du code
Largeur de janteDistance nominale entre les rebords de la jante
Capacité de charge du
véhicule (capacité totale de
charge)Charge nominale du chargement et des bagages, plus
150 lb. (68 kg), multiplié par le nombre de sièges du
véhicule
Charge maximale du véhi-
cule sur le pneuCharge sur un seul pneu, déterminée en répartissant le
poids du véhicule en pleine charge sur chaque essieu et
en divisant par deux
Charge normale du véhi-
cule sur le pneu
Charge sur un seul pneu, déterminée en répartissant le
poids à vide, le poids des accessoires et le poids normal
des occupants sur chaque essieu (en fonction du
tableau 1
* ci-dessous) et en divisant par deux
Côté au ventSurface de la jante non couverte par le pneu gonflé
Ta l o n
Partie du pneu constituée de tringles en acier envelop-
pées ou renforcées de plis de fils câblés, et dont la
forme s’ajuste à la jante
Séparation du talonRupture du lien entre les composants du talon
Pneu à nappes croisées
Pneu gonflable dans lequel les plis de fils câblés s’éten-
dant aux talons sont couchés selon des angles alternes
nettement inférieurs à 90 degrés par rapport à l’axe de
la bande de roulement
CarcasseStructure du pneu, à l’exception de la bande de roule-
ment et la gomme de flanc qui, lorsqu’elle est gonflée,
porte la charge
ArrachementDécrochage de morceaux de la bande de roulement ou
du flanc
Fil câbléBrins qui forment les plis du pneu
Séparation de fil câbléSéparation des fils câblés des composés de caoutchouc
adjacents
CraquelureToute séparation à l’intérieur de la bande de roulement,
du flanc ou du calandrage intérieur du pneu s’étendant
au matériau du fil câblé
Terminologie relative aux
pneusSignification

566
ES350_OM_OM33C68D_(D)9-1. Caractéristiques

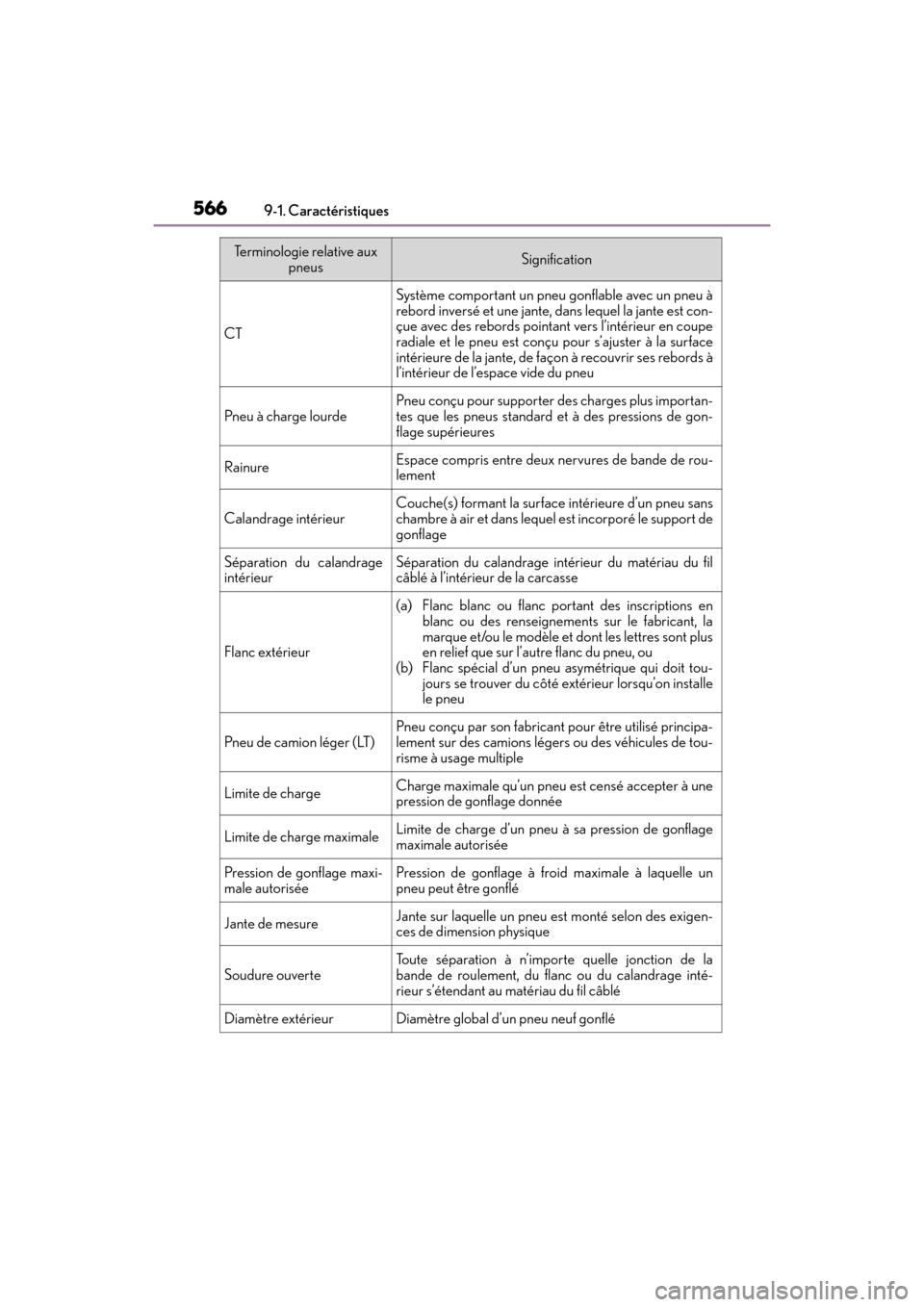

CT
Système comportant un pneu
gonflable avec un pneu à
rebord inversé et une jante, dans lequel la jante est con-
çue avec des rebords pointant vers l’intérieur en coupe
radiale et le pneu est conçu pour s’ajuster à la surface
intérieure de la jante, de façon à recouvrir ses rebords à
l’intérieur de l’es pace vide du pneu
Pneu à charge lourdePneu conçu pour supporter des charges plus importan-
tes que les pneus standard et à des pressions de gon-
flage supérieures
RainureEspace compris entre deux nervures de bande de rou-
lement
Calandrage intérieurCouche(s) formant la surface intérieure d’un pneu sans
chambre à air et dans lequel est incorporé le support de
gonflage
Séparation du calandrage
intérieurSéparation du calandrage in térieur du matériau du fil
câblé à l’intérieur de la carcasse
Flanc extérieur
(a) Flanc blanc ou flanc portant des inscriptions en blanc ou des renseignements sur le fabricant, la
marque et/ou le modèle et dont les lettres sont plus
en relief que sur l’autre flanc du pneu, ou
(b) Flanc spécial d’un pneu asymétrique qui doit tou-
jours se trouver du côté extérieur lorsqu’on installe
le pneu
Pneu de camion léger (LT)Pneu conçu par son fabricant pour être utilisé principa-
lement sur des camions légers ou des véhicules de tou-
risme à usage multiple
Limite de chargeCharge maximale qu’un pneu est censé accepter à une
pression de gonflage donnée
Limite de charge maximaleLimite de charge d’un pneu à sa pression de gonflage
maximale autorisée
Pression de gonflage maxi-
male autoriséePression de gonflage à froid maximale à laquelle un
pneu peut être gonflé
Jante de mesureJante sur laquelle un pneu est monté selon des exigen-
ces de dimension physique
Soudure ouverte
Toute séparation à n’importe quelle jonction de la
bande de roulement, du flanc ou du calandrage inté-
rieur s’étendant au matériau du fil câblé
Diamètre extérieurDiamètre global d’un pneu neuf gonflé
Terminologie relative aux pneusSignification

ES350_OM_OM33C68D_(D)
5679-1. Caractéristiques
9
Caractéristiques du véhicule

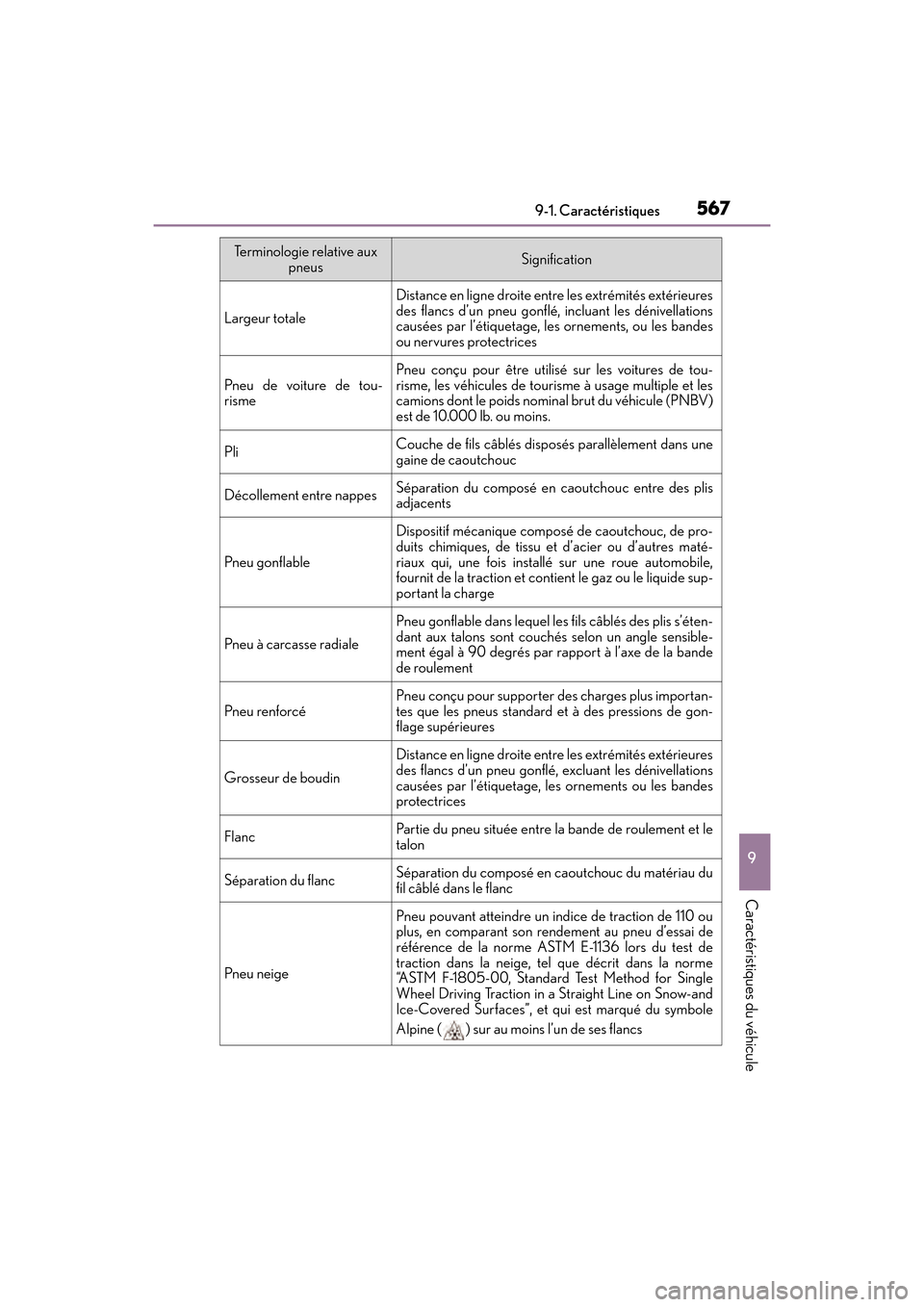

Largeur totale
Distance en ligne droite entre les extrémités extérieures
des flancs d’un pneu gonflé, incluant les dénivellations
causées par l’étiquetage, les ornements, ou les bandes
ou nervures protectrices
Pneu de voiture de tou-
risme
Pneu conçu pour être utilisé sur les voitures de tou-
risme, les véhicules de tourisme à usage multiple et les
camions dont le poids nominal brut du véhicule (PNBV)
est de 10.000 lb. ou moins.
PliCouche de fils câblés disposés parallèlement dans une
gaine de caoutchouc
Décollement entre nappesSéparation du composé en caoutchouc entre des plis
adjacents
Pneu gonflable
Dispositif mécanique composé de caoutchouc, de pro-
duits chimiques, de tissu et d’acier ou d’autres maté-
riaux qui, une fois installé sur une roue automobile,
fournit de la traction et contie nt le gaz ou le liquide sup-
portant la charge
Pneu à carcasse radiale
Pneu gonflable dans lequel les fils câblés des plis s’éten-
dant aux talons sont couchés selon un angle sensible-
ment égal à 90 degrés par rapport à l’axe de la bande
de roulement
Pneu renforcé
Pneu conçu pour supporter des charges plus importan-
tes que les pneus standard et à des pressions de gon-
flage supérieures
Grosseur de boudin
Distance en ligne droite entre les extrémités extérieures
des flancs d’un pneu gonflé, excluant les dénivellations
causées par l’étiquetage, le s ornements ou les bandes
protectrices
FlancPartie du pneu située entre la bande de roulement et le
talon
Séparation du flancSéparation du composé en caoutchouc du matériau du
fil câblé dans le flanc
Pneu neige
Pneu pouvant atteindre un indice de traction de 110 ou
plus, en comparant son rendement au pneu d’essai de
référence de la norme ASTM E-1136 lors du test de
traction dans la neige, te l que décrit dans la norme
“ASTM F-1805-00, Standard Test Method for Single
Wheel Driving Traction in a Straight Line on Snow-and
Ice-Covered Surfaces”, et qui est marqué du symbole
Alpine ( ) sur au moins l’un de ses flancs
Terminologie relative aux pneusSignification

568
ES350_OM_OM33C68D_(D)9-1. Caractéristiques
* :Tableau 1
 Charge et répartition des occupa nts dans un véhicule normalement
chargé, en fonction du nombre de sièges disponibles
Jante d’essai
Jante sur laquelle un pneu est posé en vue de le tester; il
peut s’agir de n’importe quelle jante répertoriée
comme convenant à ce pneu
Bande de roulementPartie du pneu venant en contact avec la surface de la
route
Nervure de bande de rou-
lementSection de la bande de roulement qui fait le tour du
pneu
Décollement de la bande
de roulementÉcartement de la bande de roulement de la carcasse du
pneu
Indicateurs d’usure moulés
(TWI)Saillies des rainures principa les conçues pour identifier
visuellement le niveau d’us ure de la bande de roule-
ment
Dispositif de retenue des
rouesDispositif servant à retenir correctement la roue et le
pneu pendant les tests
Terminologie relative aux pneusSignification
Nombre de sièges disponi-bles, nombre d’occupantsCharge normale du véhi-
cule, nombre d’occupantsRépartition des occupants
dans un véhicule normale- ment chargé
De 2 à 422 à l’avant
De 5 à 1032 à l’avant, 1 sur la
deuxième rangée de sièges
De 11 à 155
2 à l’avant, 1 sur la
deuxième rangée de siè-
ges, 1 sur la troisième ran- gée de sièges, 1 sur la
quatrième rangée de siè- ges
De 16 à 207
2 à l’avant, 2 sur la
deuxième rangée de siè-
ges, 2 sur la troisième ran- gée de sièges, 1 sur la
quatrième rangée de siè- ges
