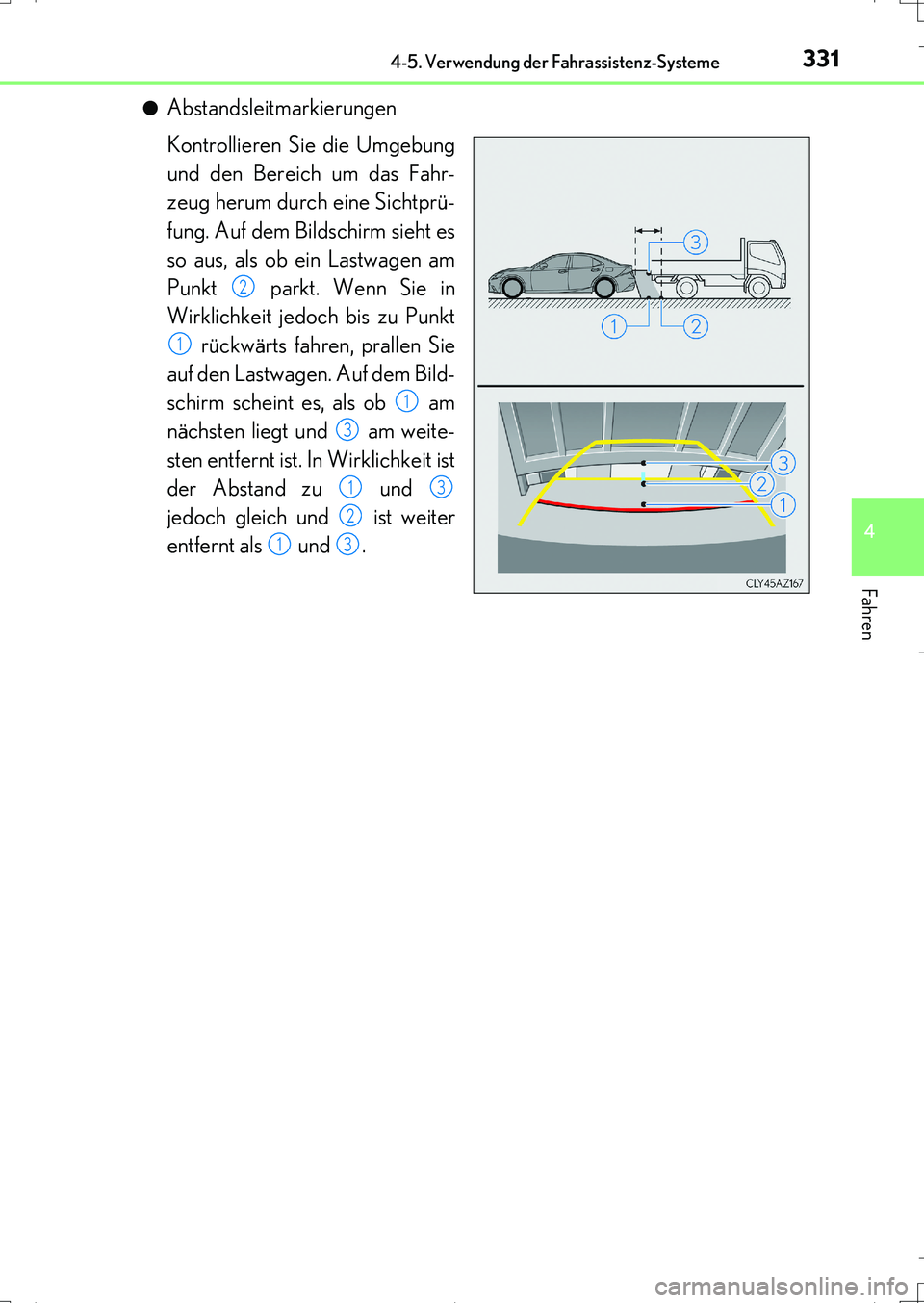

Page 331 of 704

3314-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)●
Abstandsleitmarkierungen
Kontrollieren Sie die Umgebung
und den Bereich um das Fahr-
zeug herum durch eine Sichtprü-
fung. Auf dem Bildschirm sieht es
so aus, als ob ein Lastwagen am
Punkt parkt. Wenn Sie in
Wirklichkeit jedoch bis zu Punkt
rückwärts fahren, prallen Sie
auf den Lastwagen. Auf dem Bild-
schirm scheint es, als ob am
nächsten liegt und am weite-
sten entfernt ist. In Wirklichkeit ist
der Abstand zu und
jedoch gleich und ist weiter
entfernt als und .
2
1
1
3
13
2
13
IS200t_OM_German_OM99J19M.book 331 ページ 2016年8月31日 水曜日 午前10時17分

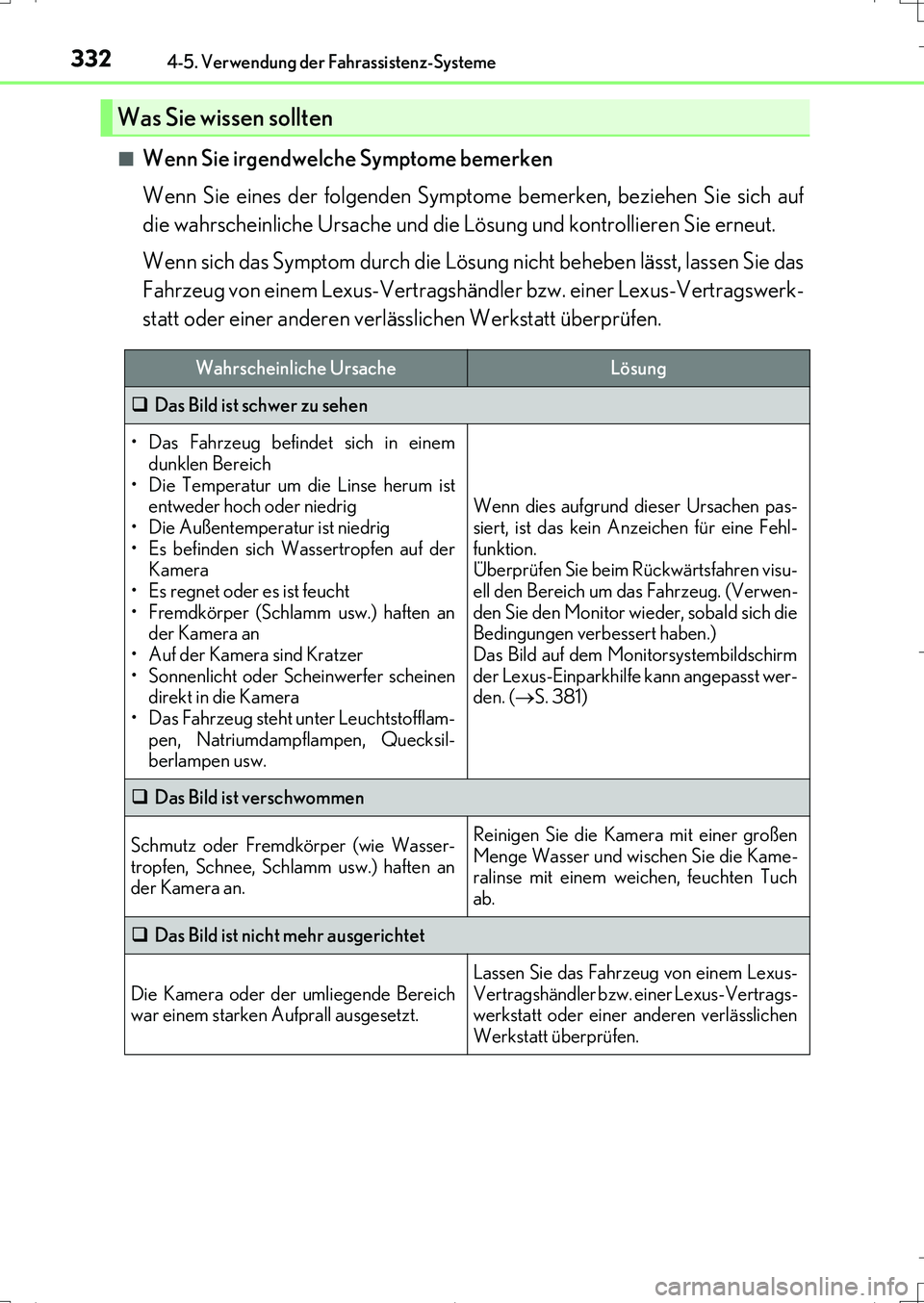

Page 332 of 704

3324-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)■
Wenn Sie irgendwelche Symptome bemerken
Wenn Sie eines der folgenden Symptome bemerken, beziehen Sie sich auf
die wahrscheinliche Ursache und die Lösung und kontrollieren Sie erneut.
Wenn sich das Symptom durch die Lösung nicht beheben lässt, lassen Sie das
Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
Das Bild ist schwer zu sehen
• Das Fahrzeug befindet sich in einem
dunklen Bereich
• Die Temperatur um die Linse herum ist
entweder hoch oder niedrig
• Die Außentemperatur ist niedrig
• Es befinden sich Wassertropfen auf der
Kamera
• Es regnet oder es ist feucht
• Fremdkörper (Schlamm usw.) haften an
der Kamera an
• Auf der Kamera sind Kratzer
• Sonnenlicht oder Scheinwerfer scheinen
direkt in die Kamera
• Das Fahrzeug steht unter Leuchtstofflam-
pen, Natriumdampflampen, Quecksil-
berlampen usw.
Wenn dies aufgrund dieser Ursachen pas-
siert, ist das kein Anzeichen für eine Fehl-
funktion.
Überprüfen Sie beim Rückwärtsfahren visu-
ell den Bereich um das Fahrzeug. (Verwen-
den Sie den Monitor wieder, sobald sich die
Bedingungen verbessert haben.)
Das Bild auf dem Monitorsystembildschirm
der Lexus-Einparkhilfe kann angepasst wer-
den. (S. 381)
Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Wasser-
tropfen, Schnee, Schlamm usw.) haften an
der Kamera an.Reinigen Sie die Kamera mit einer großen
Menge Wasser und wischen Sie die Kame-
ralinse mit einem weichen, feuchten Tuch
ab.
Das Bild ist nicht mehr ausgerichtet
Die Kamera oder der umliegende Bereich
war einem starken Aufprall ausgesetzt.
Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
IS200t_OM_German_OM99J19M.book 332 ページ 2016年8月31日 水曜日 午前10時17分

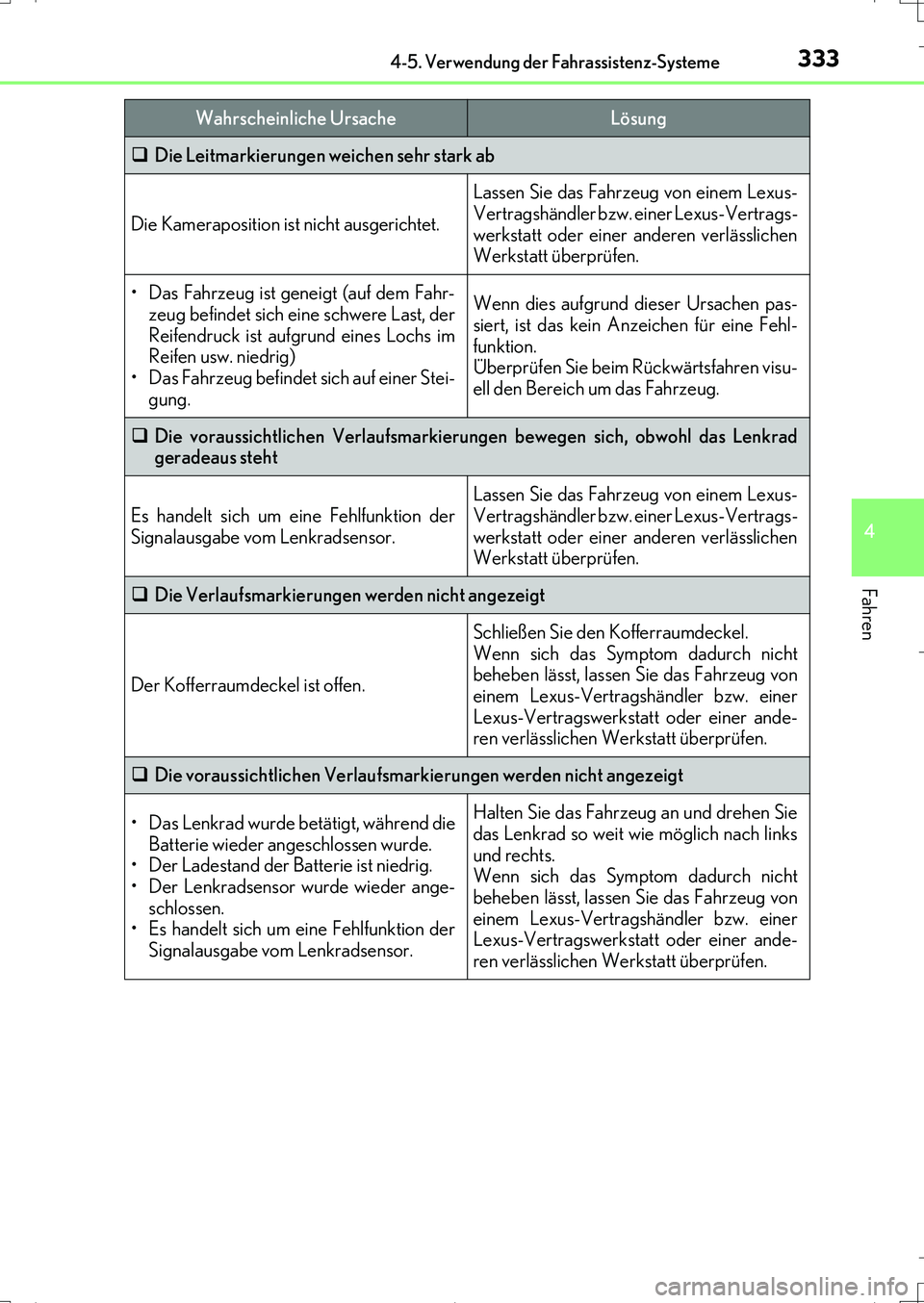

Page 333 of 704

3334-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
Die Leitmarkierungen weichen sehr stark ab
Die Kameraposition ist nicht ausgerichtet.
Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
• Das Fahrzeug ist geneigt (auf dem Fahr-
zeug befindet sich eine schwere Last, der
Reifendruck ist aufgrund eines Lochs im
Reifen usw. niedrig)
• Das Fahrzeug befindet sich auf einer Stei-
gung.Wenn dies aufgrund dieser Ursachen pas-
siert, ist das kein Anzeichen für eine Fehl-
funktion.
Überprüfen Sie beim Rückwärtsfahren visu-
ell den Bereich um das Fahrzeug.
Die voraussichtlichen Verlaufsmarkierungen bewegen sich, obwohl das Lenkrad
geradeaus steht
Es handelt sich um eine Fehlfunktion der
Signalausgabe vom Lenkradsensor.Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Die Verlaufsmarkierungen werden nicht angezeigt
Der Kofferraumdeckel ist offen.
Schließen Sie den Kofferraumdeckel.
Wenn sich das Symptom dadurch nicht
beheben lässt, lassen Sie das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Die voraussichtlichen Verlaufsmarkierungen werden nicht angezeigt
• Das Lenkrad wurde betätigt, während die
Batterie wieder angeschlossen wurde.
• Der Ladestand der Batterie ist niedrig.
• Der Lenkradsensor wurde wieder ange-
schlossen.
• Es handelt sich um eine Fehlfunktion der
Signalausgabe vom Lenkradsensor.Halten Sie das Fahrzeug an und drehen Sie
das Lenkrad so weit wie möglich nach links
und rechts.
Wenn sich das Symptom dadurch nicht
beheben lässt, lassen Sie das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Wahrscheinliche UrsacheLösung
IS200t_OM_German_OM99J19M.book 333 ページ 2016年8月31日 水曜日 午前10時17分

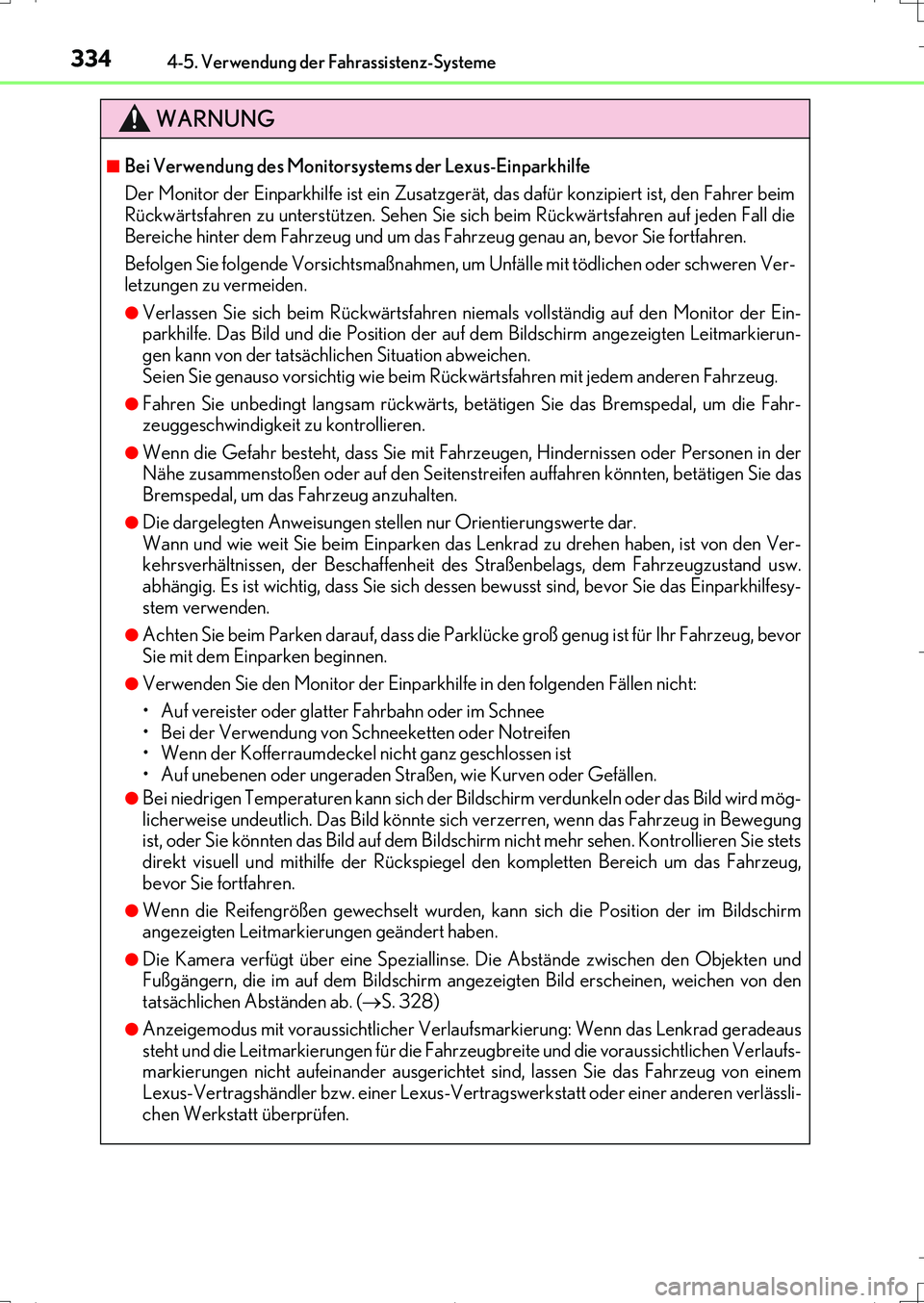

Page 334 of 704

3344-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
WARNUNG
■Bei Verwendung des Monitorsystems der Lexus-Einparkhilfe
Der Monitor der Einparkhilfe ist ein Zusatzgerät, das dafür konzipiert ist, den Fahrer beim
Rückwärtsfahren zu unterstützen. Sehen Sie sich beim Rückwärtsfahren auf jeden Fall die
Bereiche hinter dem Fahrzeug und um das Fahrzeug genau an, bevor Sie fortfahren.
Befolgen Sie folgende Vorsichtsmaßnahmen, um Unfälle mit tödlichen oder schweren Ver-
letzungen zu vermeiden.
●Verlassen Sie sich beim Rückwärtsfahren niemals vollständig auf den Monitor der Ein-
parkhilfe. Das Bild und die Position der auf dem Bildschirm angezeigten Leitmarkierun-
gen kann von der tatsächlichen Situation abweichen.
Seien Sie genauso vorsichtig wie beim Rückwärtsfahren mit jedem anderen Fahrzeug.
●Fahren Sie unbedingt langsam rückwärts, betätigen Sie das Bremspedal, um die Fahr-
zeuggeschwindigkeit zu kontrollieren.
●Wenn die Gefahr besteht, dass Sie mit Fahrzeugen, Hindernissen oder Personen in der
Nähe zusammenstoßen oder auf den Seitenstreifen auffahren könnten, betätigen Sie das
Bremspedal, um das Fahrzeug anzuhalten.
●Die dargelegten Anweisungen stellen nur Orientierungswerte dar.
Wann und wie weit Sie beim Einparken das Lenkrad zu drehen haben, ist von den Ver-
kehrsverhältnissen, der Beschaffenheit des Straßenbelags, dem Fahrzeugzustand usw.
abhängig. Es ist wichtig, dass Sie sich dessen bewusst sind, bevor Sie das Einparkhilfesy-
stem verwenden.
●Achten Sie beim Parken darauf, dass die Parklücke groß genug ist für Ihr Fahrzeug, bevor
Sie mit dem Einparken beginnen.
●Verwenden Sie den Monitor der Einparkhilfe in den folgenden Fällen nicht:
• Auf vereister oder glatter Fahrbahn oder im Schnee
• Bei der Verwendung von Schneeketten oder Notreifen
• Wenn der Kofferraumdeckel nicht ganz geschlossen ist
• Auf unebenen oder ungeraden Straßen, wie Kurven oder Gefällen.
●Bei niedrigen Temperaturen kann sich der Bildschirm verdunkeln oder das Bild wird mög-
licherweise undeutlich. Das Bild könnte sich verzerren, wenn das Fahrzeug in Bewegung
ist, oder Sie könnten das Bild auf dem Bildschirm nicht mehr sehen. Kontrollieren Sie stets
direkt visuell und mithilfe der Rückspiegel den kompletten Bereich um das Fahrzeug,
bevor Sie fortfahren.
●Wenn die Reifengrößen gewechselt wurden, kann sich die Position der im Bildschirm
angezeigten Leitmarkierungen geändert haben.
●Die Kamera verfügt über eine Speziallinse. Die Abstände zwischen den Objekten und
Fußgängern, die im auf dem Bildschirm angezeigten Bild erscheinen, weichen von den
tatsächlichen Abständen ab. (S. 328)
●Anzeigemodus mit voraussichtlicher Verlaufsmarkierung: Wenn das Lenkrad geradeaus
steht und die Leitmarkierungen für die Fahrzeugbreite und die voraussichtlichen Verlaufs-
markierungen nicht aufeinander ausgerichtet sind, lassen Sie das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
IS200t_OM_German_OM99J19M.book 334 ページ 2016年8月31日 水曜日 午前10時17分

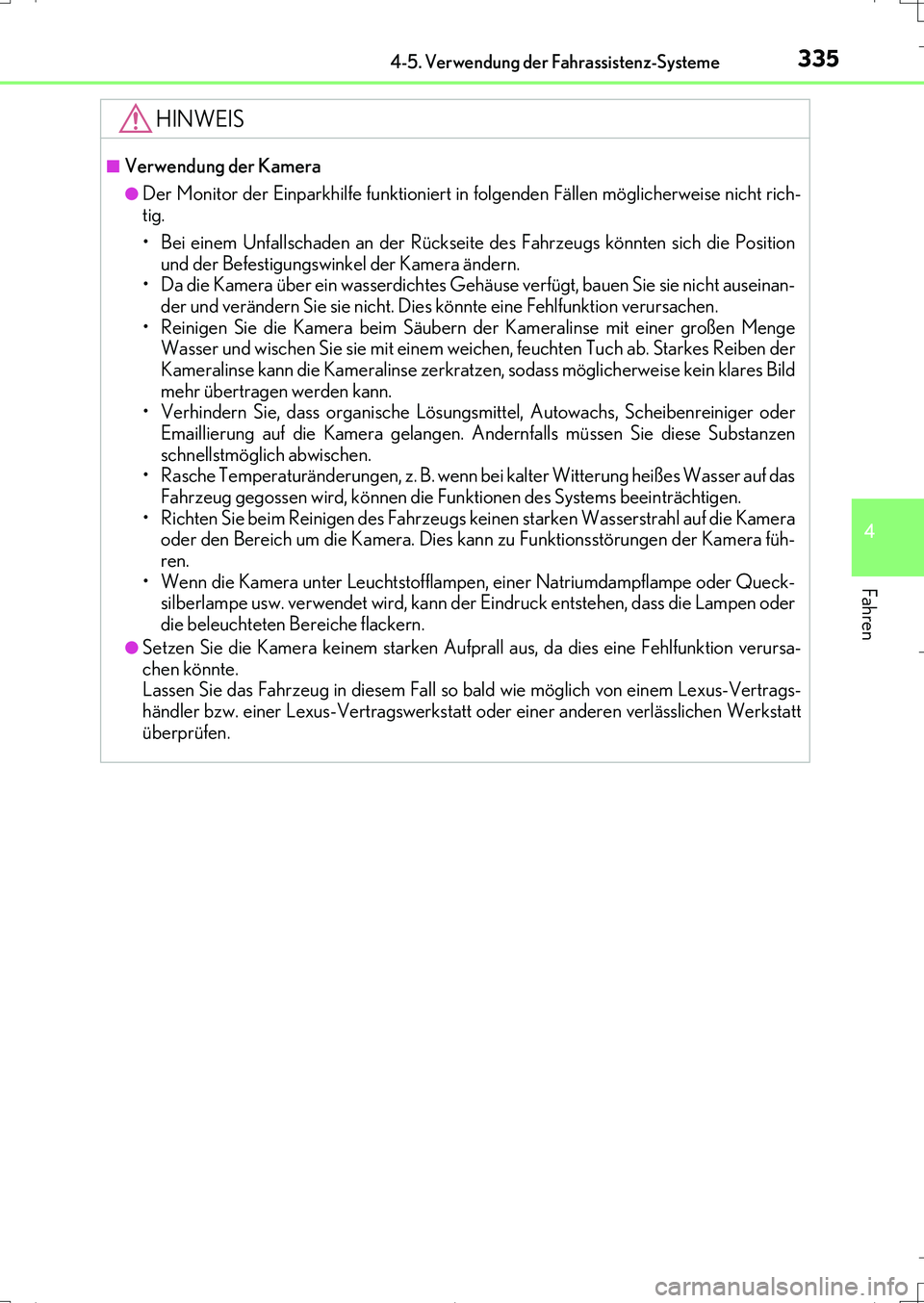

Page 335 of 704

3354-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
HINWEIS
■Verwendung der Kamera
●Der Monitor der Einparkhilfe funktioniert in folgenden Fällen möglicherweise nicht rich-
tig.
• Bei einem Unfallschaden an der Rückseite des Fahrzeugs könnten sich die Position
und der Befestigungswinkel der Kamera ändern.
• Da die Kamera über ein wasserdichtes Gehäuse verfügt, bauen Sie sie nicht auseinan-
der und verändern Sie sie nicht. Dies könnte eine Fehlfunktion verursachen.
• Reinigen Sie die Kamera beim Säubern der Kameralinse mit einer großen Menge
Wasser und wischen Sie sie mit einem weichen, feuchten Tuch ab. Starkes Reiben der
Kameralinse kann die Kameralinse zerkratzen, sodass möglicherweise kein klares Bild
mehr übertragen werden kann.
• Verhindern Sie, dass organische Lösungsmittel, Autowachs, Scheibenreiniger oder
Emaillierung auf die Kamera gelangen. Andernfalls müssen Sie diese Substanzen
schnellstmöglich abwischen.
• Rasche Temperaturänderungen, z. B. wenn bei kalter Witterung heißes Wasser auf das
Fahrzeug gegossen wird, können die Funktionen des Systems beeinträchtigen.
• Richten Sie beim Reinigen des Fahrzeugs keinen starken Wasserstrahl auf die Kamera
oder den Bereich um die Kamera. Dies kann zu Funktionsstörungen der Kamera füh-
ren.
• Wenn die Kamera unter Leuchtstofflampen, einer Natriumdampflampe oder Queck-
silberlampe usw. verwendet wird, kann der Eindruck entstehen, dass die Lampen oder
die beleuchteten Bereiche flackern.
●Setzen Sie die Kamera keinem starken Aufprall aus, da dies eine Fehlfunktion verursa-
chen könnte.
Lassen Sie das Fahrzeug in diesem Fall so bald wie möglich von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
IS200t_OM_German_OM99J19M.book 335 ページ 2016年8月31日 水曜日 午前10時17分
Page 336 of 704

3364-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)

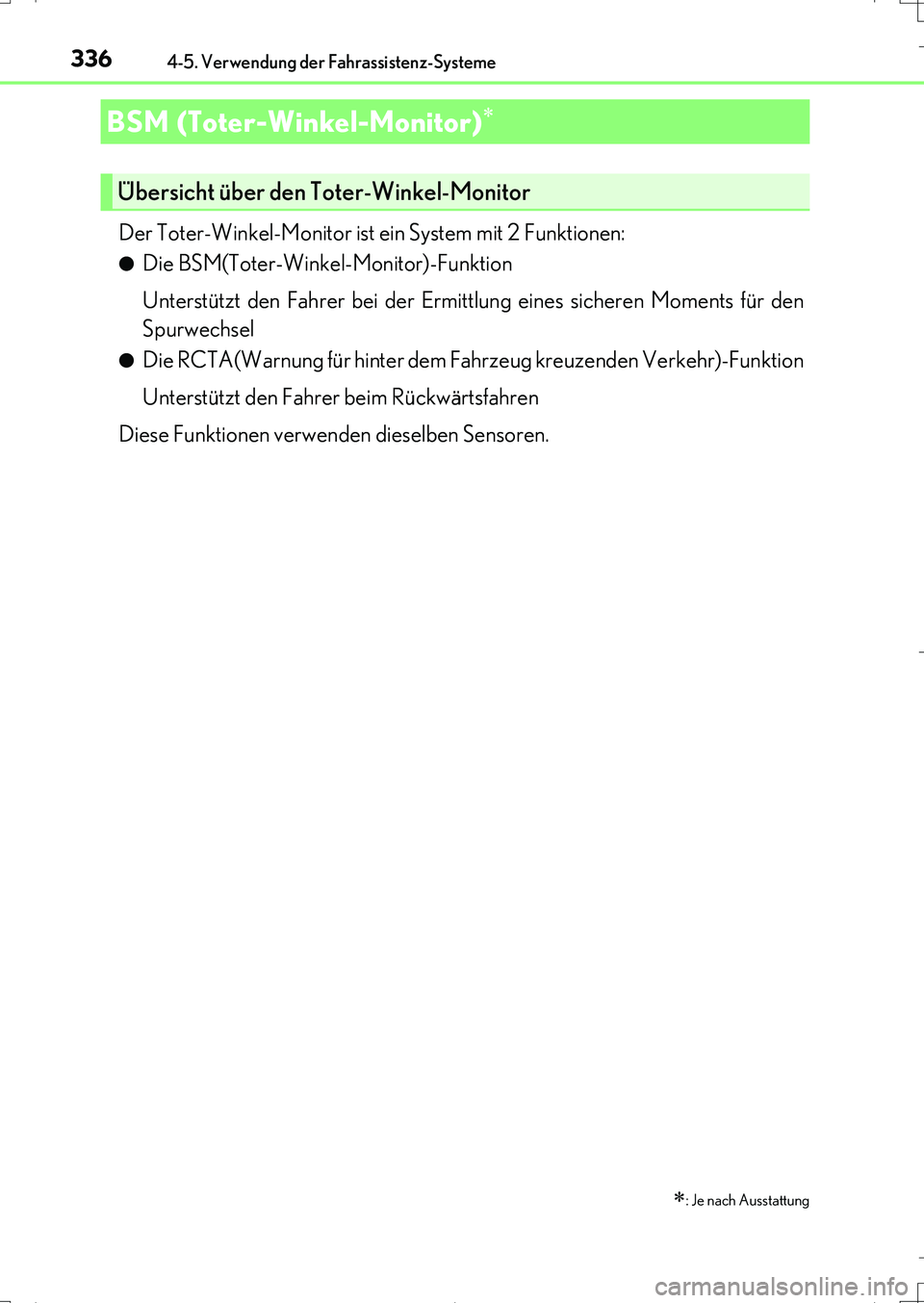

Der Toter-Winkel-Monitor ist ein System mit 2 Funktionen:
●Die BSM(Toter-Winkel-Monitor)-Funktion
Unterstützt den Fahrer bei der Ermittlung eines sicheren Moments für den
Spurwechsel
●Die RCTA(Warnung für hinter dem Fahrzeug kreuzenden Verkehr)-Funktion
Unterstützt den Fahrer beim Rückwärtsfahren
Diese Funktionen verwenden dieselben Sensoren.
BSM (Toter-Winkel-Monitor)
: Je nach Ausstattung
Übersicht über den Toter-Winkel-Monitor
IS200t_OM_German_OM99J19M.book 336 ページ 2016年8月31日 水曜日 午前10時17分

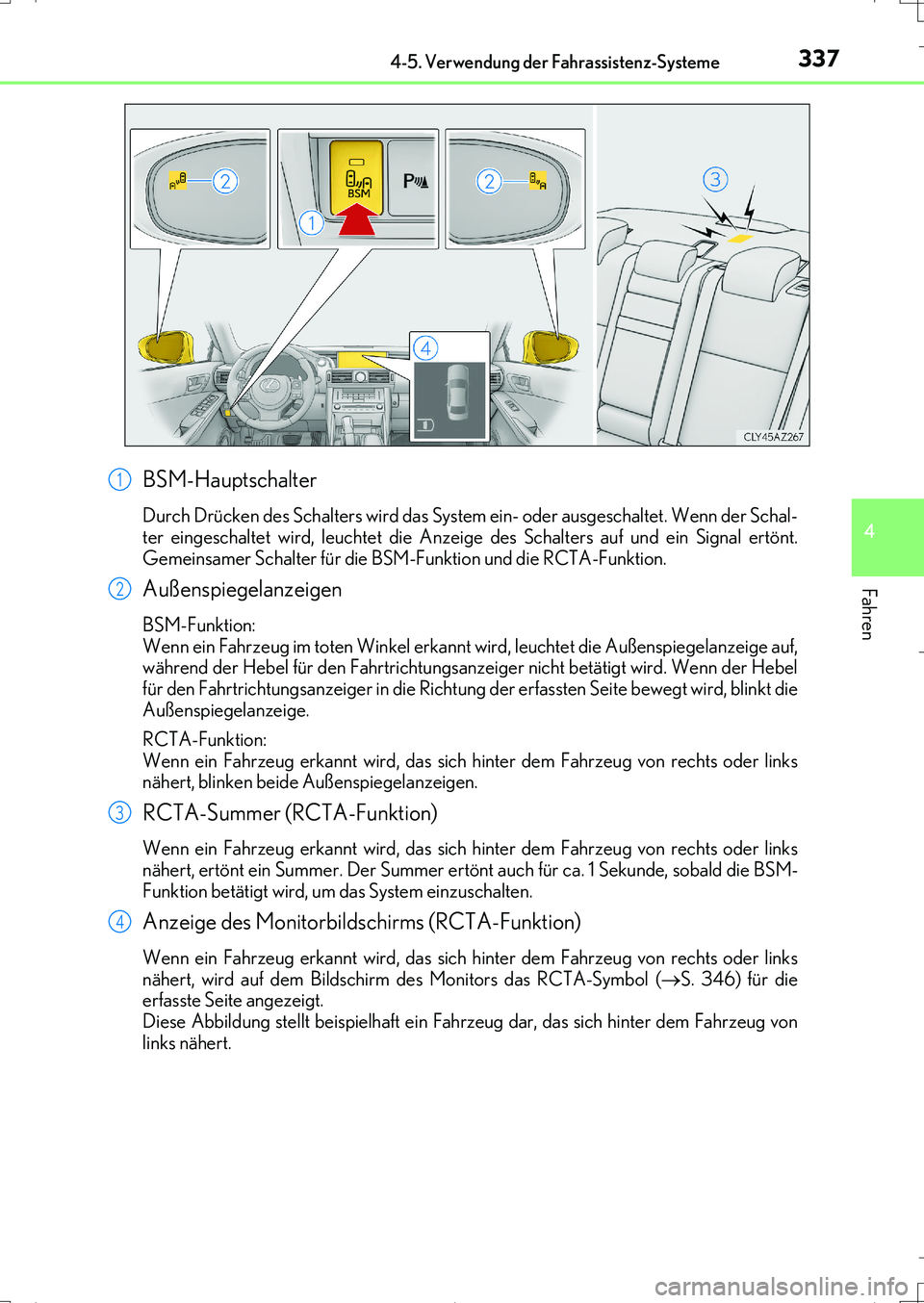

Page 337 of 704

3374-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
BSM-Hauptschalter
Durch Drücken des Schalters wird das System ein- oder ausgeschaltet. Wenn der Schal-
ter eingeschaltet wird, leuchtet die Anzeige des Schalters auf und ein Signal ertönt.
Gemeinsamer Schalter für die BSM-Funktion und die RCTA-Funktion.
Außenspiegelanzeigen
BSM-Funktion:
Wenn ein Fahrzeug im toten Winkel erkannt wird, leuchtet die Außenspiegelanzeige auf,
während der Hebel für den Fahrtrichtungsanzeiger nicht betätigt wird. Wenn der Hebel
für den Fahrtrichtungsanzeiger in die Richtung der erfassten Seite bewegt wird, blinkt die
Außenspiegelanzeige.
RCTA-Funktion:
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegelanzeigen.
RCTA-Summer (RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder links
nähert, ertönt ein Summer. Der Summer ertönt auch für ca. 1 Sekunde, sobald die BSM-
Funktion betätigt wird, um das System einzuschalten.
Anzeige des Monitorbildschirms (RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder links
nähert, wird auf dem Bildschirm des Monitors das RCTA-Symbol (S. 346) für die
erfasste Seite angezeigt.
Diese Abbildung stellt beispielhaft ein Fahrzeug dar, das sich hinter dem Fahrzeug von
links nähert.
1
2
3
4
IS200t_OM_German_OM99J19M.book 337 ページ 2016年8月31日 水曜日 午前10時17分

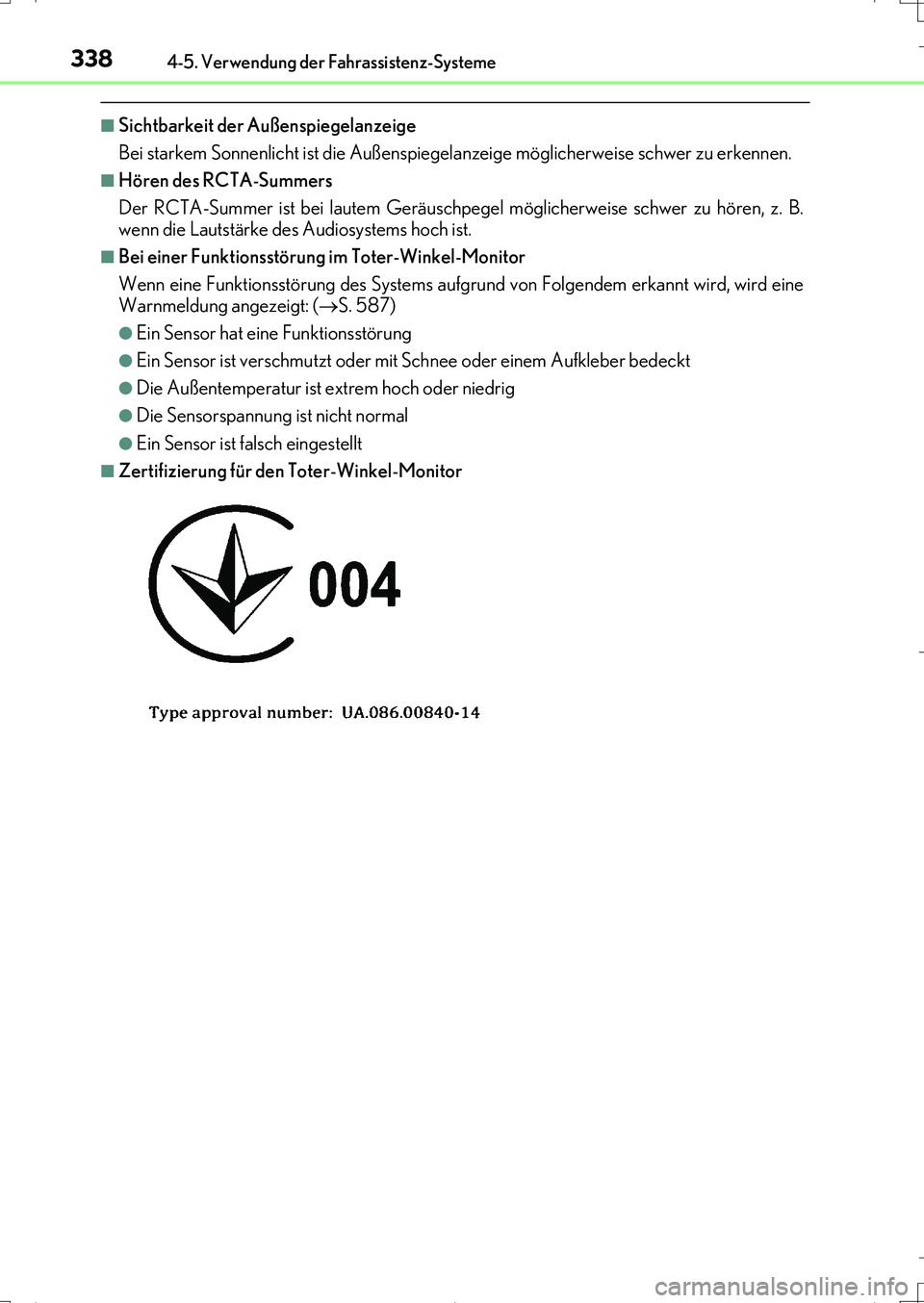

Page 338 of 704

3384-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiegelanzeige möglicherweise schwer zu erkennen.
■Hören des RCTA-Summers
Der RCTA-Summer ist bei lautem Geräuschpegel möglicherweise schwer zu hören, z. B.
wenn die Lautstärke des Audiosystems hoch ist.
■Bei einer Funktionsstörung im Toter-Winkel-Monitor
Wenn eine Funktionsstörung des Systems aufgrund von Folgendem erkannt wird, wird eine
Warnmeldung angezeigt: (S. 587)
●Ein Sensor hat eine Funktionsstörung
●Ein Sensor ist verschmutzt oder mit Schnee oder einem Aufkleber bedeckt
●Die Außentemperatur ist extrem hoch oder niedrig
●Die Sensorspannung ist nicht normal
●Ein Sensor ist falsch eingestellt

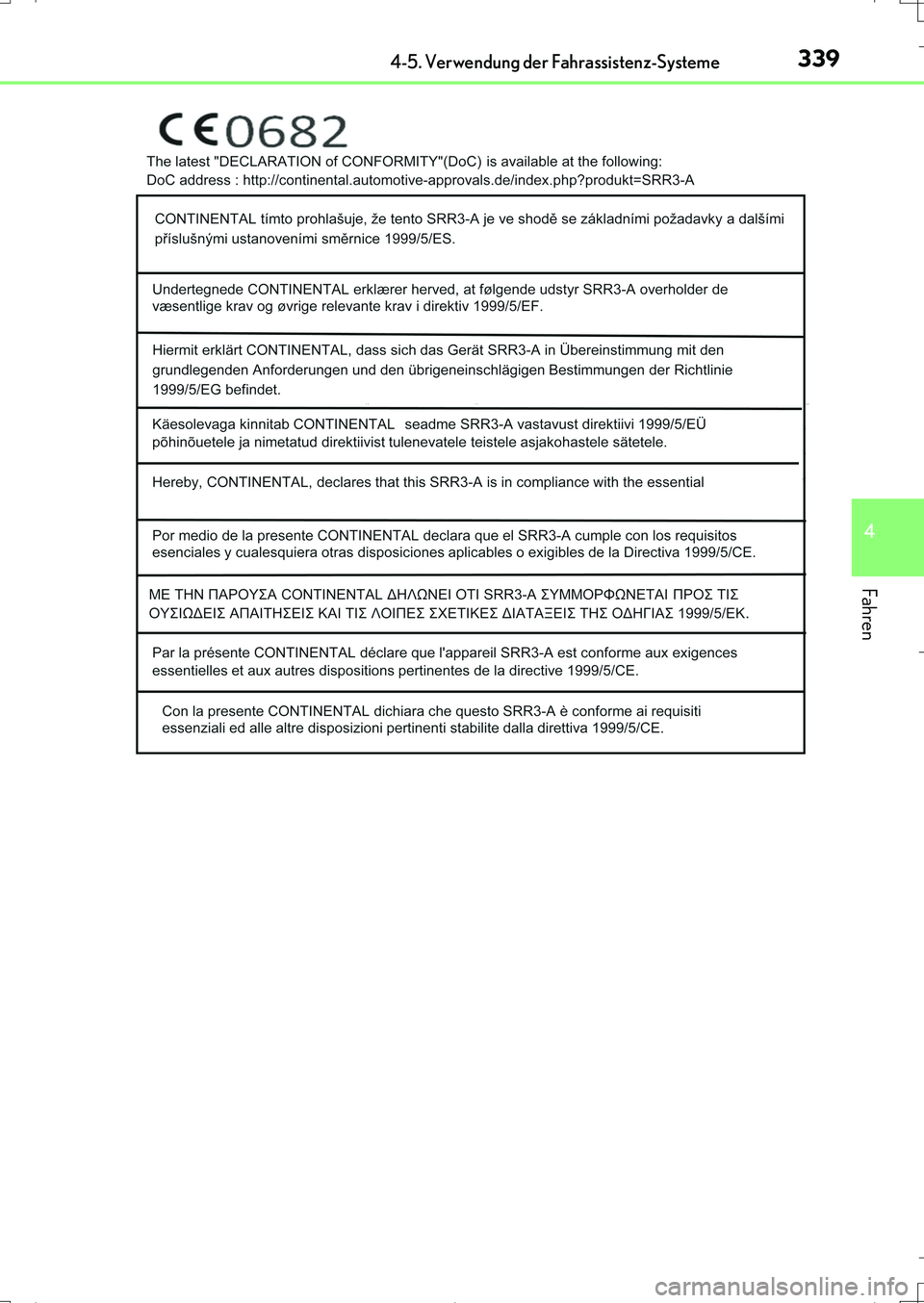

■Zertifizierung für den Toter-Winkel-Monitor
IS200t_OM_German_OM99J19M.book 338 ページ 2016年8月31日 水曜日 午前10時17分
Page 339 of 704

3394-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
IS200t_OM_German_OM99J19M.book 339 ページ 2016年8月31日 水曜日 午前10時17分

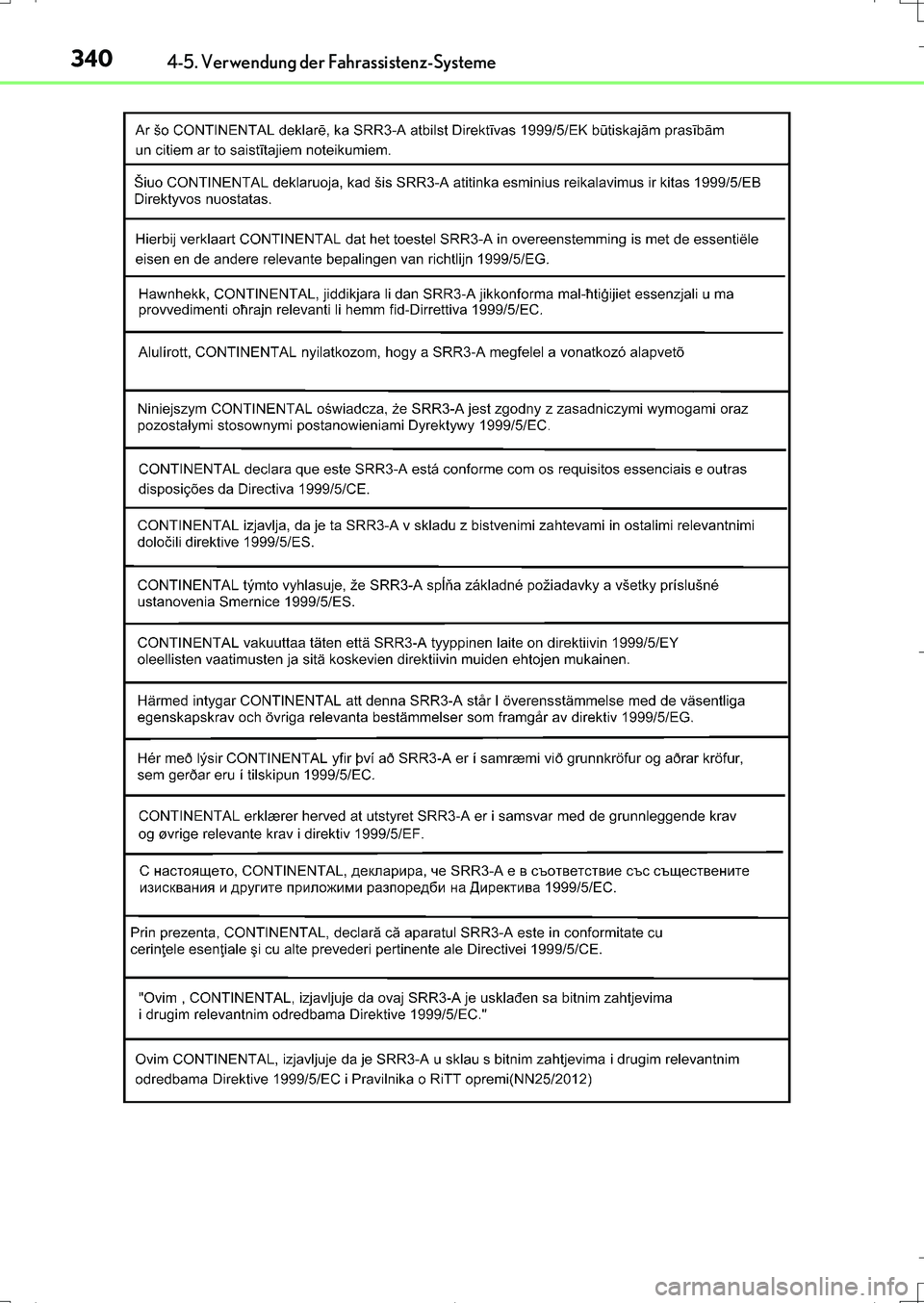

Page 340 of 704

3404-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
IS200t_OM_German_OM99J19M.book 340 ページ 2016年8月31日 水曜日 午前10時17分
