Lexus IS200t 2017 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2017, Model line: IS200t, Model: Lexus IS200t 2017Pages: 704, PDF-Größe: 159.79 MB
Page 341 of 704

3414-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

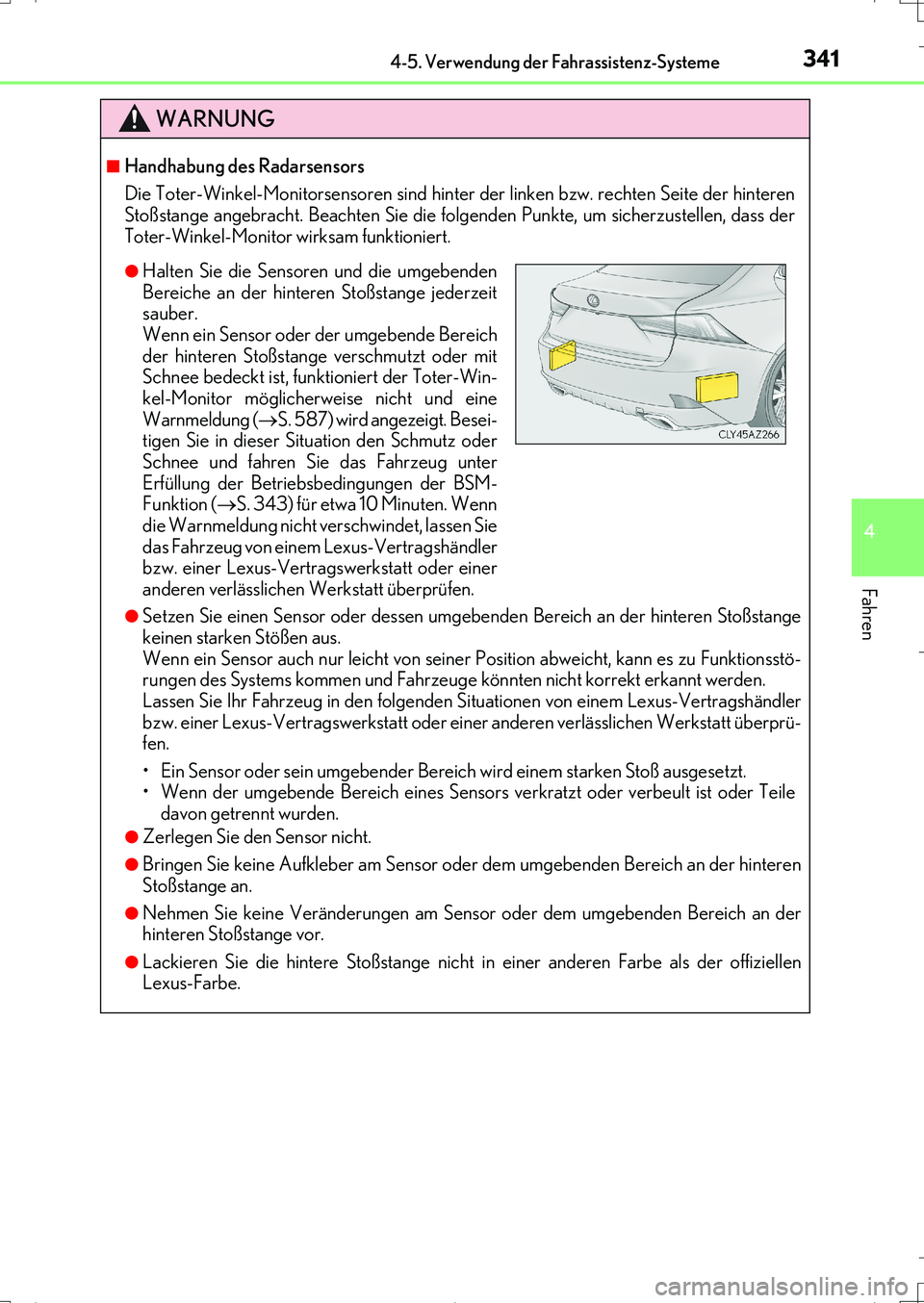

WARNUNG
■Handhabung des Radarsensors
Die Toter-Winkel-Monitorsensoren sind hinter der linken bzw. rechten Seite der hinteren
Stoßstange angebracht. Beachten Sie die folgenden Punkte, um sicherzustellen, dass der
Toter-Winkel-Monitor wirksam funktioniert.
●Setzen Sie einen Sensor oder dessen umgebenden Bereich an der hinteren Stoßstange
keinen starken Stößen aus.
Wenn ein Sensor auch nur leicht von seiner Position abweicht, kann es zu Funktionsstö-
rungen des Systems kommen und Fahrzeuge könnten nicht korrekt erkannt werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Lexus-Vertragshändler
bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprü-
fen.
• Ein Sensor oder sein umgebender Bereich wird einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder Teile
davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Bringen Sie keine Aufkleber am Sensor oder dem umgebenden Bereich an der hinteren
Stoßstange an.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich an der
hinteren Stoßstange vor.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offiziellen
Lexus-Farbe.
●Halten Sie die Sensoren und die umgebenden
Bereiche an der hinteren Stoßstange jederzeit
sauber.
Wenn ein Sensor oder der umgebende Bereich
der hinteren Stoßstange verschmutzt oder mit
Schnee bedeckt ist, funktioniert der Toter-Win-
kel-Monitor möglicherweise nicht und eine
Warnmeldung (S. 587) wird angezeigt. Besei-
tigen Sie in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug unter
Erfüllung der Betriebsbedingungen der BSM-
Funktion (S. 343) für etwa 10 Minuten. Wenn
die Warnmeldung nicht verschwindet, lassen Sie
das Fahrzeug von einem Lexus-Vertragshändler
bzw. einer Lexus-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
IS200t_OM_German_OM99J19M.book 341 ページ 2016年8月31日 水曜日 午前10時17分
Page 342 of 704

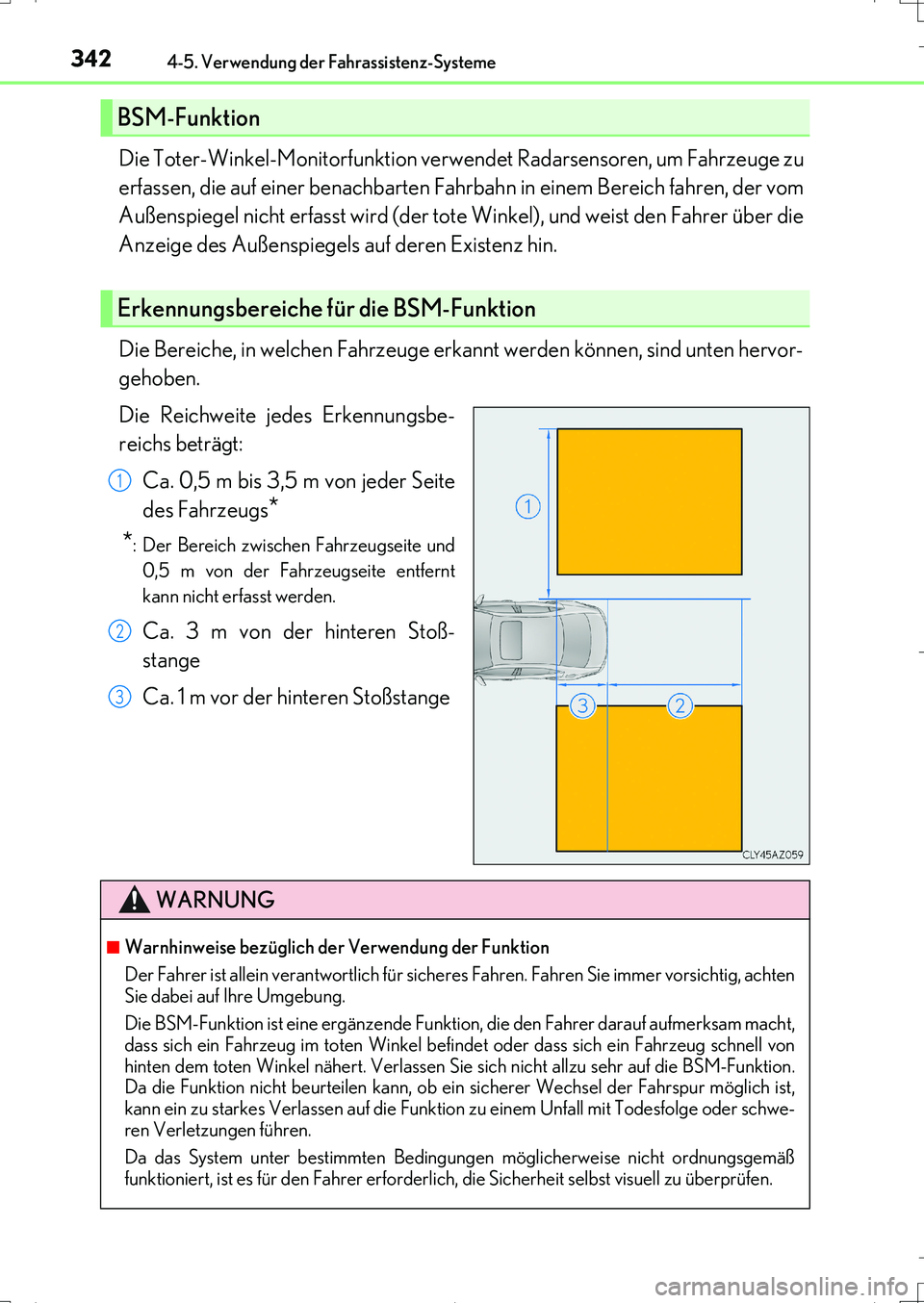

3424-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
Die Toter-Winkel-Monitorfunktion verwendet Radarsensoren, um Fahrzeuge zu
erfassen, die auf einer benachbarten Fahrbahn in einem Bereich fahren, der vom
Außenspiegel nicht erfasst wird (der tote Winkel), und weist den Fahrer über die
Anzeige des Außenspiegels auf deren Existenz hin.
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervor-
gehoben.
Die Reichweite jedes Erkennungsbe-
reichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite
des Fahrzeugs
*
*
: Der Bereich zwischen Fahrzeugseite und
0,5 m von der Fahrzeugseite entfernt
kann nicht erfasst werden.
Ca. 3 m von der hinteren Stoß-
stange
Ca. 1 m vor der hinteren Stoßstange
BSM-Funktion
Erkennungsbereiche für die BSM-Funktion
1
2
3
WARNUNG
■Warnhinweise bezüglich der Verwendung der Funktion
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsichtig, achten
Sie dabei auf Ihre Umgebung.
Die BSM-Funktion ist eine ergänzende Funktion, die den Fahrer darauf aufmerksam macht,
dass sich ein Fahrzeug im toten Winkel befindet oder dass sich ein Fahrzeug schnell von
hinten dem toten Winkel nähert. Verlassen Sie sich nicht allzu sehr auf die BSM-Funktion.
Da die Funktion nicht beurteilen kann, ob ein sicherer Wechsel der Fahrspur möglich ist,
kann ein zu starkes Verlassen auf die Funktion zu einem Unfall mit Todesfolge oder schwe-
ren Verletzungen führen.
Da das System unter bestimmten Bedingungen möglicherweise nicht ordnungsgemäß
funktioniert, ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu überprüfen.
IS200t_OM_German_OM99J19M.book 342 ページ 2016年8月31日 水曜日 午前10時17分
Page 343 of 704

3434-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

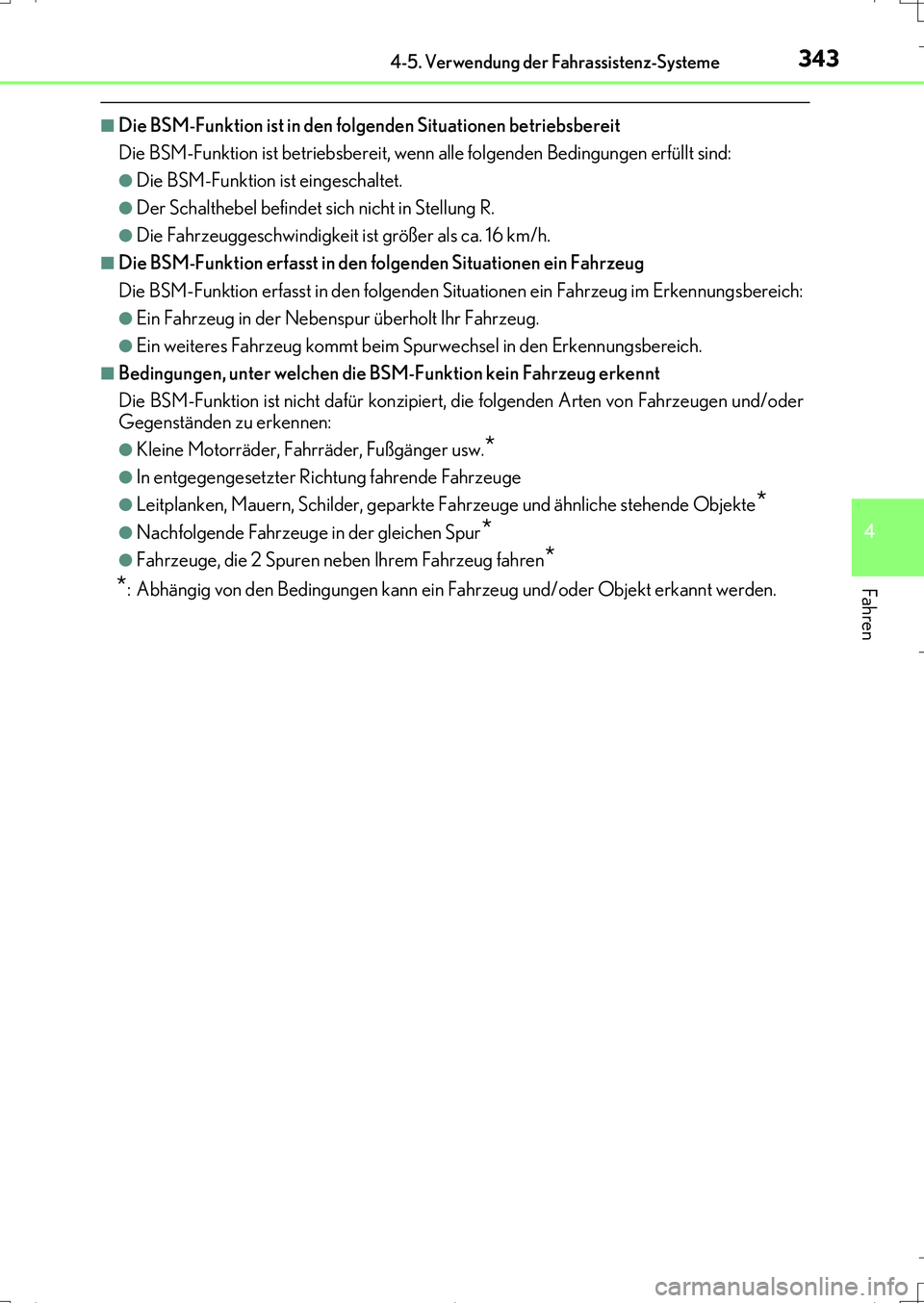

■Die BSM-Funktion ist in den folgenden Situationen betriebsbereit
Die BSM-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Die BSM-Funktion ist eingeschaltet.
●Der Schalthebel befindet sich nicht in Stellung R.
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Die BSM-Funktion erfasst in den folgenden Situationen ein Fahrzeug
Die BSM-Funktion erfasst in den folgenden Situationen ein Fahrzeug im Erkennungsbereich:
●Ein Fahrzeug in der Nebenspur überholt Ihr Fahrzeug.
●Ein weiteres Fahrzeug kommt beim Spurwechsel in den Erkennungsbereich.
■Bedingungen, unter welchen die BSM-Funktion kein Fahrzeug erkennt
Die BSM-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen und/oder
Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger usw.*
●In entgegengesetzter Richtung fahrende Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche stehende Objekte*
●Nachfolgende Fahrzeuge in der gleichen Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem Fahrzeug fahren*
*
: Abhängig von den Bedingungen kann ein Fahrzeug und/oder Objekt erkannt werden.
IS200t_OM_German_OM99J19M.book 343 ページ 2016年8月31日 水曜日 午前10時17分
Page 344 of 704

3444-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)

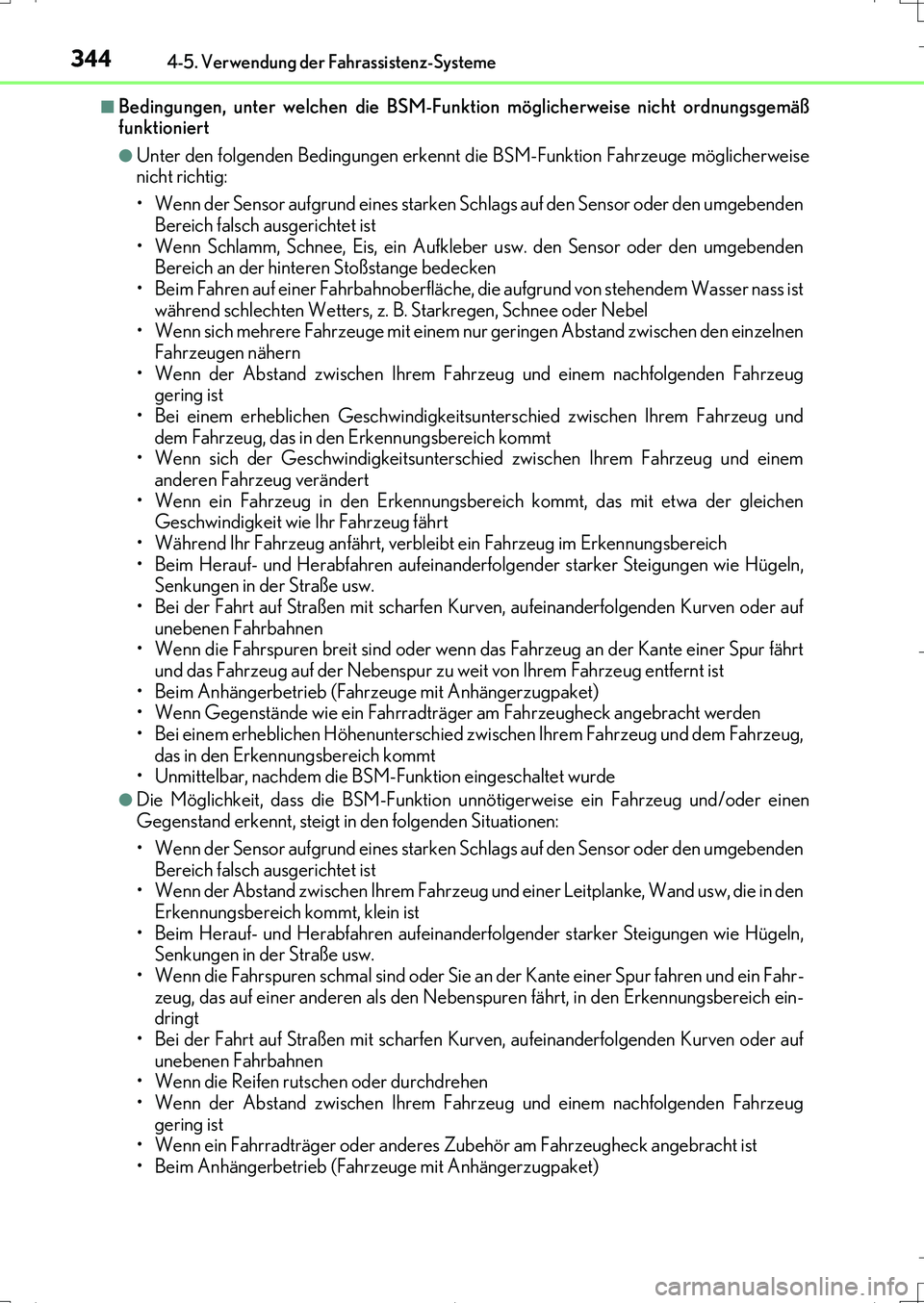

■Bedingungen, unter welchen die BSM-Funktion möglicherweise nicht ordnungsgemäß
funktioniert
●Unter den folgenden Bedingungen erkennt die BSM-Funktion Fahrzeuge möglicherweise
nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umgebenden
Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberfläche, die aufgrund von stehendem Wasser nass ist
während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzelnen
Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Bei einem erheblichen Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erkennungsbereich kommt
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und einem
anderen Fahrzeug verändert
• Wenn ein Fahrzeug in den Erkennungsbereich kommt, das mit etwa der gleichen
Geschwindigkeit wie Ihr Fahrzeug fährt
• Während Ihr Fahrzeug anfährt, verbleibt ein Fahrzeug im Erkennungsbereich
• Beim Herauf- und Herabfahren aufeinanderfolgender starker Steigungen wie Hügeln,
Senkungen in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kurven, aufeinanderfolgenden Kurven oder auf
unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder wenn das Fahrzeug an der Kante einer Spur fährt
und das Fahrzeug auf der Nebenspur zu weit von Ihrem Fahrzeug entfernt ist
• Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden
• Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug,
das in den Erkennungsbereich kommt
• Unmittelbar, nachdem die BSM-Funktion eingeschaltet wurde
●Die Möglichkeit, dass die BSM-Funktion unnötigerweise ein Fahrzeug und/oder einen
Gegenstand erkennt, steigt in den folgenden Situationen:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umgebenden
Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Leitplanke, Wand usw, die in den
Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinanderfolgender starker Steigungen wie Hügeln,
Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder Sie an der Kante einer Spur fahren und ein Fahr-
zeug, das auf einer anderen als den Nebenspuren fährt, in den Erkennungsbereich ein-
dringt
• Bei der Fahrt auf Straßen mit scharfen Kurven, aufeinanderfolgenden Kurven oder auf
unebenen Fahrbahnen
• Wenn die Reifen rutschen oder durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck angebracht ist
• Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
IS200t_OM_German_OM99J19M.book 344 ページ 2016年8月31日 水曜日 午前10時17分
Page 345 of 704

3454-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

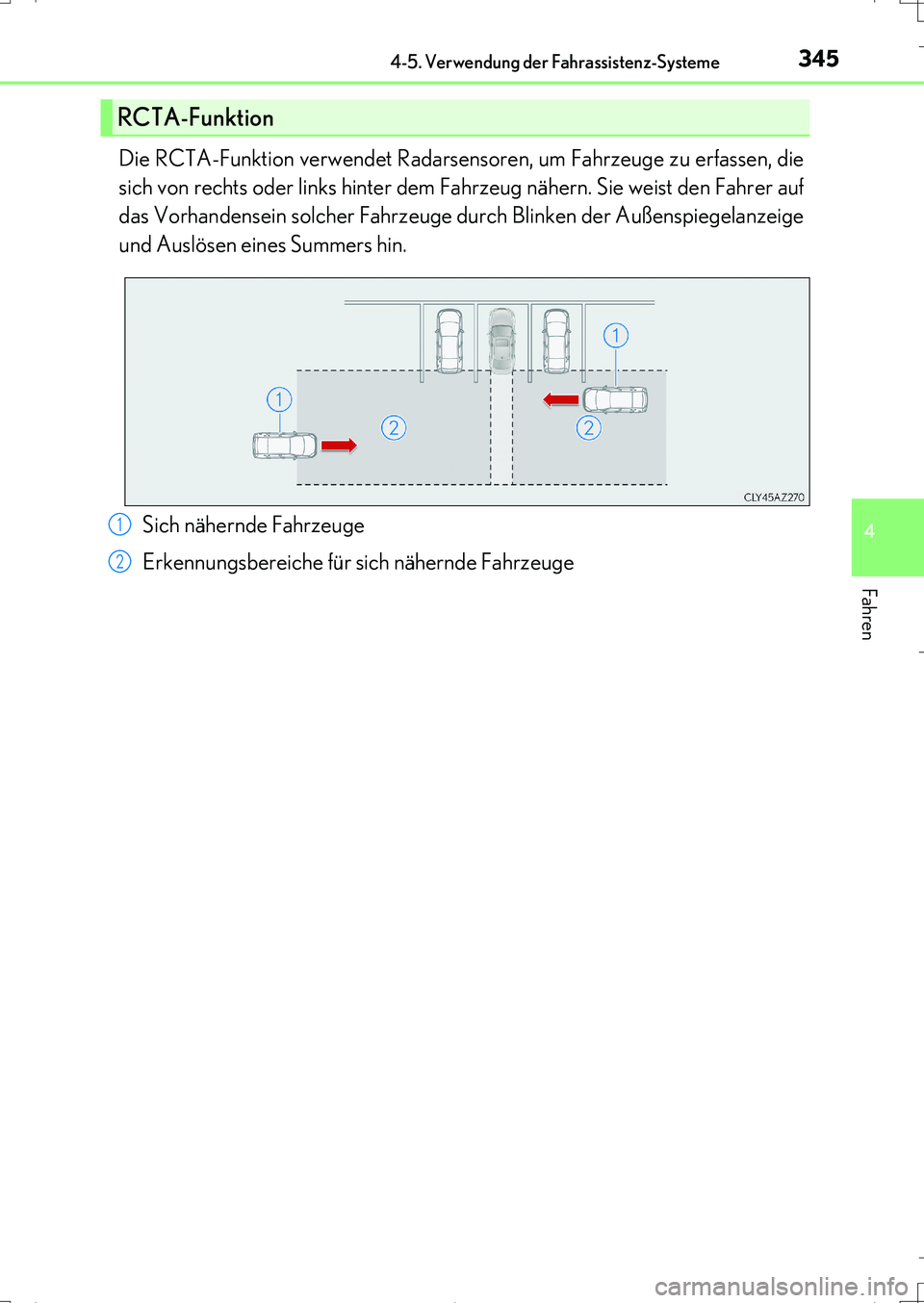

Die RCTA-Funktion verwendet Radarsensoren, um Fahrzeuge zu erfassen, die
sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den Fahrer auf
das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiegelanzeige
und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
RCTA-Funktion
1
2
IS200t_OM_German_OM99J19M.book 345 ページ 2016年8月31日 水曜日 午前10時17分
Page 346 of 704

3464-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)■

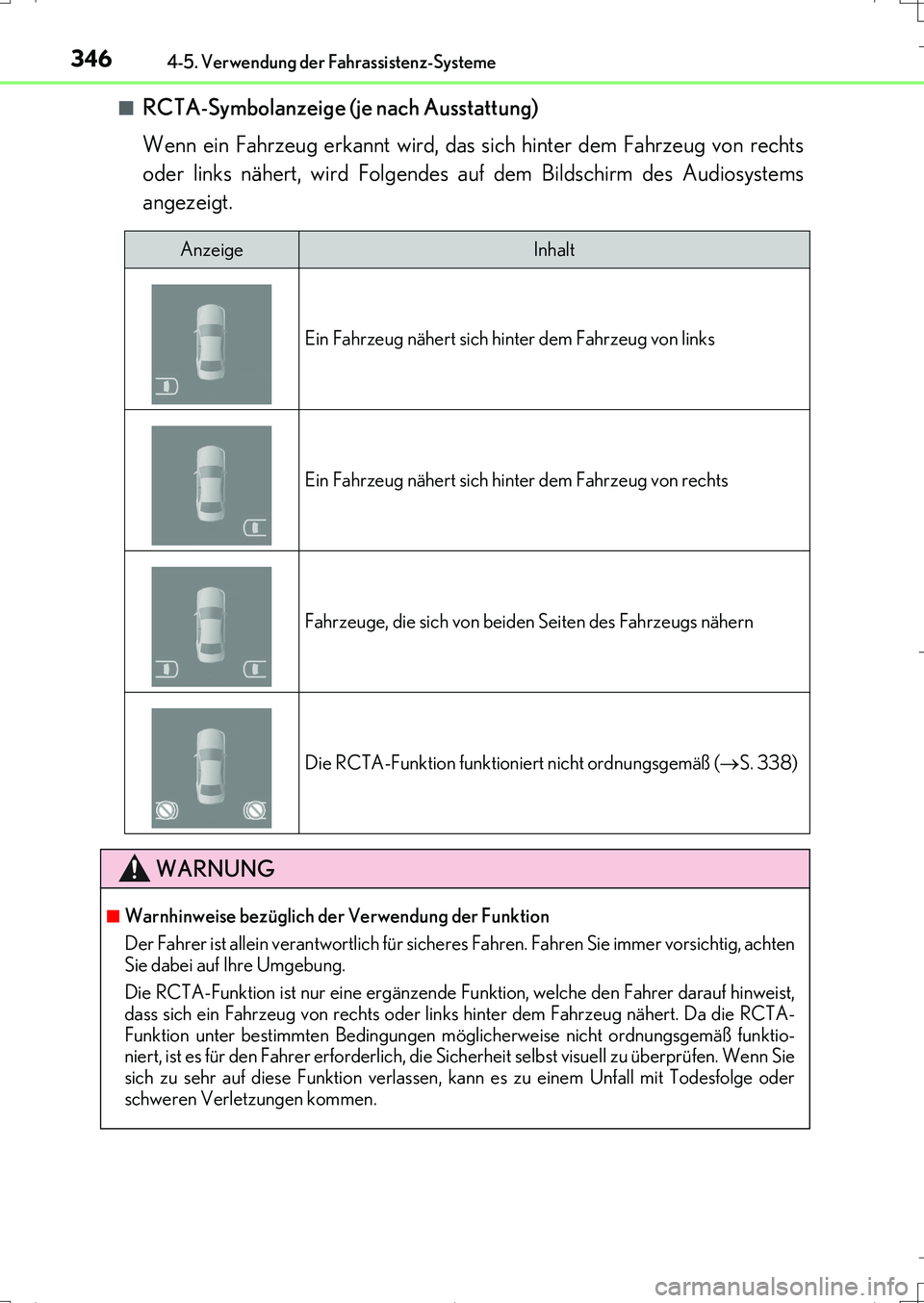

RCTA-Symbolanzeige (je nach Ausstattung)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf dem Bildschirm des Audiosystems
angezeigt.
AnzeigeInhalt
Ein Fahrzeug nähert sich hinter dem Fahrzeug von links
Ein Fahrzeug nähert sich hinter dem Fahrzeug von rechts
Fahrzeuge, die sich von beiden Seiten des Fahrzeugs nähern
Die RCTA-Funktion funktioniert nicht ordnungsgemäß (S. 338)
WARNUNG
■Warnhinweise bezüglich der Verwendung der Funktion
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsichtig, achten
Sie dabei auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine ergänzende Funktion, welche den Fahrer darauf hinweist,
dass sich ein Fahrzeug von rechts oder links hinter dem Fahrzeug nähert. Da die RCTA-
Funktion unter bestimmten Bedingungen möglicherweise nicht ordnungsgemäß funktio-
niert, ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu überprüfen. Wenn Sie
sich zu sehr auf diese Funktion verlassen, kann es zu einem Unfall mit Todesfolge oder
schweren Verletzungen kommen.
IS200t_OM_German_OM99J19M.book 346 ページ 2016年8月31日 水曜日 午前10時17分
Page 347 of 704

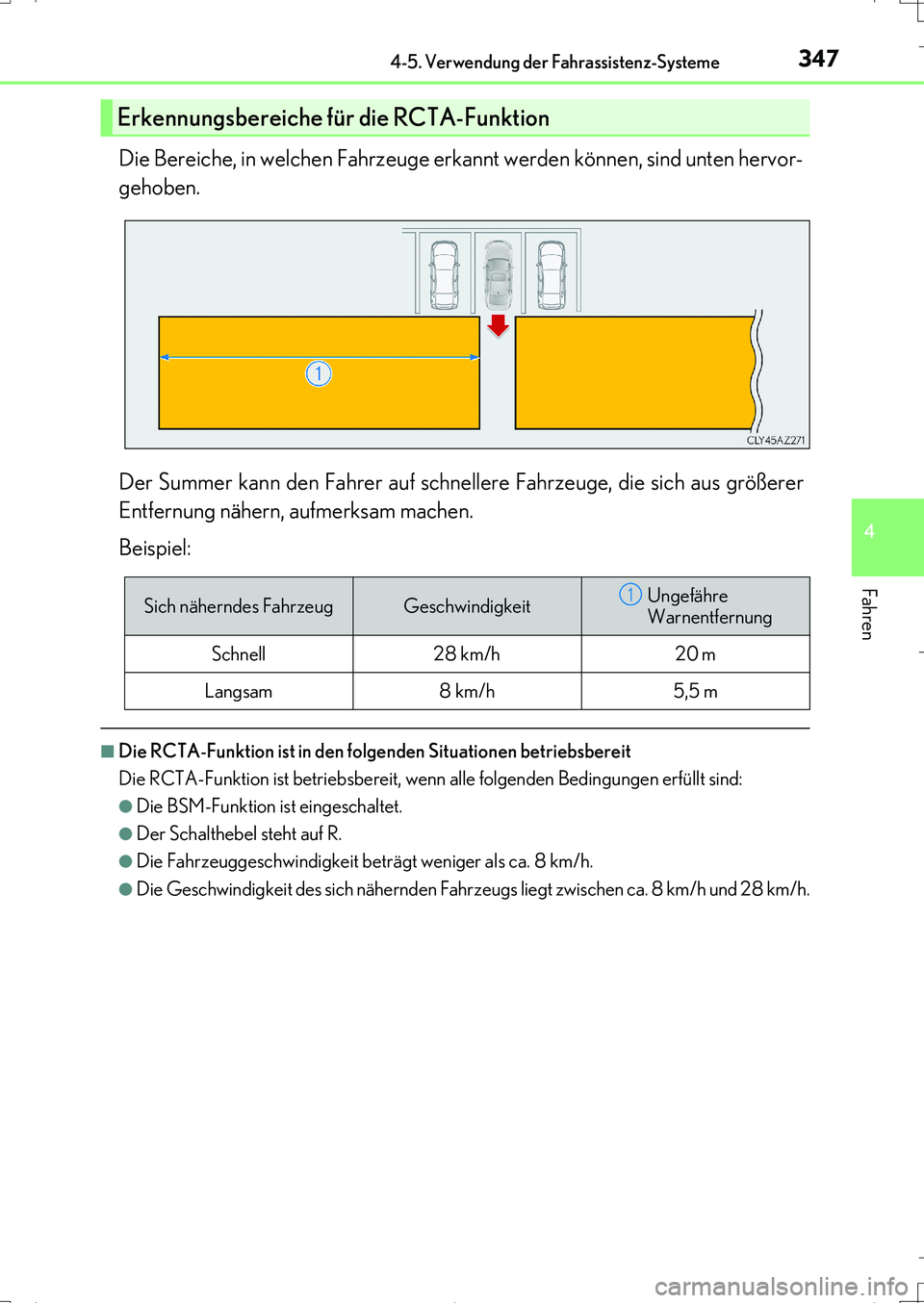

3474-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervor-
gehoben.
Der Summer kann den Fahrer auf schnellere Fahrzeuge, die sich aus größerer
Entfernung nähern, aufmerksam machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Die BSM-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich nähernden Fahrzeugs liegt zwischen ca. 8 km/h und 28 km/h.
Erkennungsbereiche für die RCTA-Funktion
Sich näherndes FahrzeugGeschwindigkeitUngefähre
Warnentfernung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1
IS200t_OM_German_OM99J19M.book 347 ページ 2016年8月31日 水曜日 午前10時17分
Page 348 of 704

3484-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)

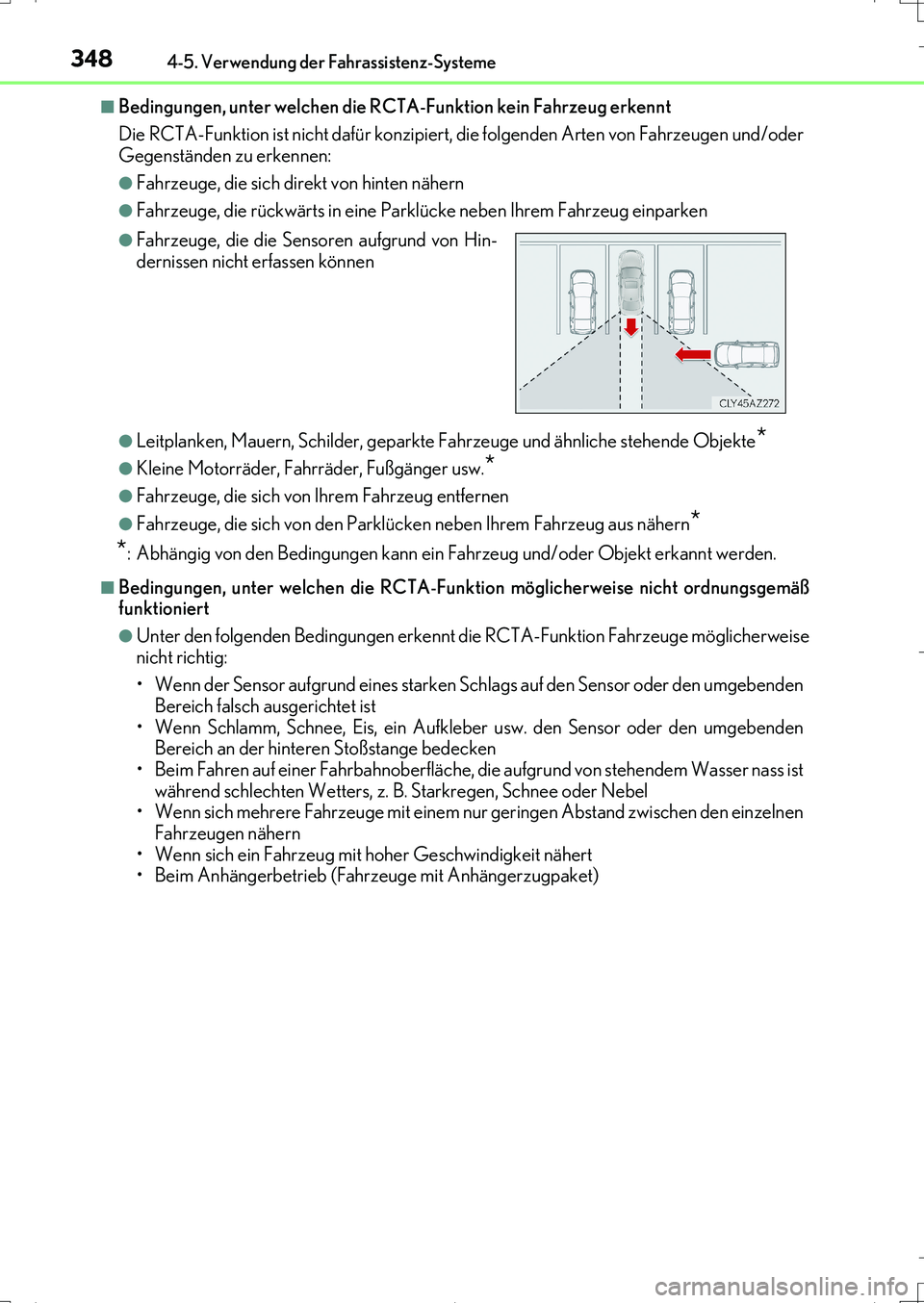

■Bedingungen, unter welchen die RCTA-Funktion kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen und/oder
Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten nähern
●Fahrzeuge, die rückwärts in eine Parklücke neben Ihrem Fahrzeug einparken
●Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche stehende Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
●Fahrzeuge, die sich von den Parklücken neben Ihrem Fahrzeug aus nähern*
*
: Abhängig von den Bedingungen kann ein Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen die RCTA-Funktion möglicherweise nicht ordnungsgemäß
funktioniert
●Unter den folgenden Bedingungen erkennt die RCTA-Funktion Fahrzeuge möglicherweise
nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umgebenden
Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberfläche, die aufgrund von stehendem Wasser nass ist
während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzelnen
Fahrzeugen nähern
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
●Fahrzeuge, die die Sensoren aufgrund von Hin-
dernissen nicht erfassen können
IS200t_OM_German_OM99J19M.book 348 ページ 2016年8月31日 水曜日 午前10時17分

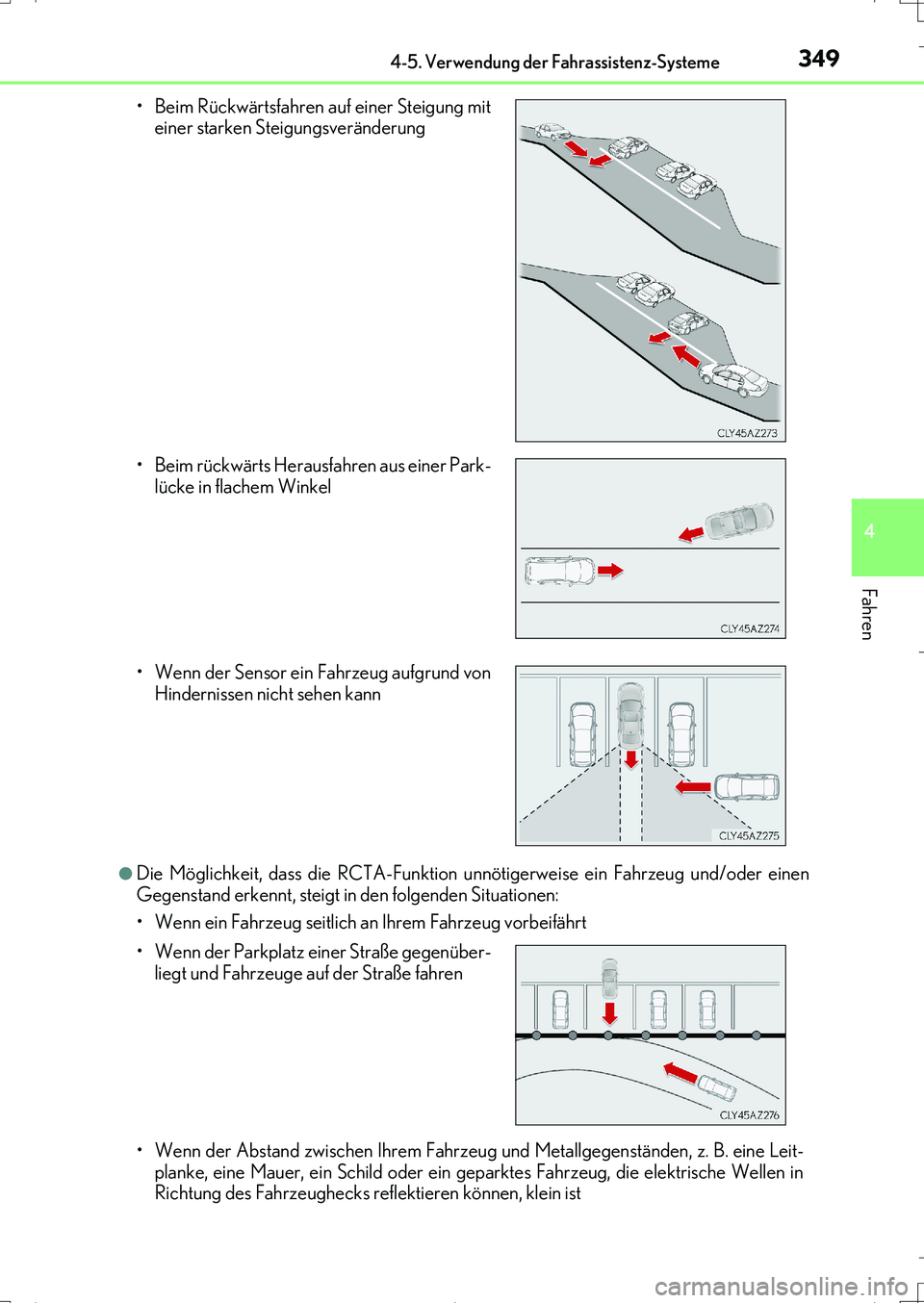

Page 349 of 704

3494-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
●Die Möglichkeit, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder einen
Gegenstand erkennt, steigt in den folgenden Situationen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahrzeug vorbeifährt
• Wenn der Abstand zwischen Ihrem Fahrzeug und Metallgegenständen, z. B. eine Leit-
planke, eine Mauer, ein Schild oder ein geparktes Fahrzeug, die elektrische Wellen in
Richtung des Fahrzeughecks reflektieren können, klein ist • Beim Rückwärtsfahren auf einer Steigung mit
einer starken Steigungsveränderung
• Beim rückwärts Herausfahren aus einer Park-
lücke in flachem Winkel
• Wenn der Sensor ein Fahrzeug aufgrund von
Hindernissen nicht sehen kann
• Wenn der Parkplatz einer Straße gegenüber-
liegt und Fahrzeuge auf der Straße fahren
IS200t_OM_German_OM99J19M.book 349 ページ 2016年8月31日 水曜日 午前10時17分

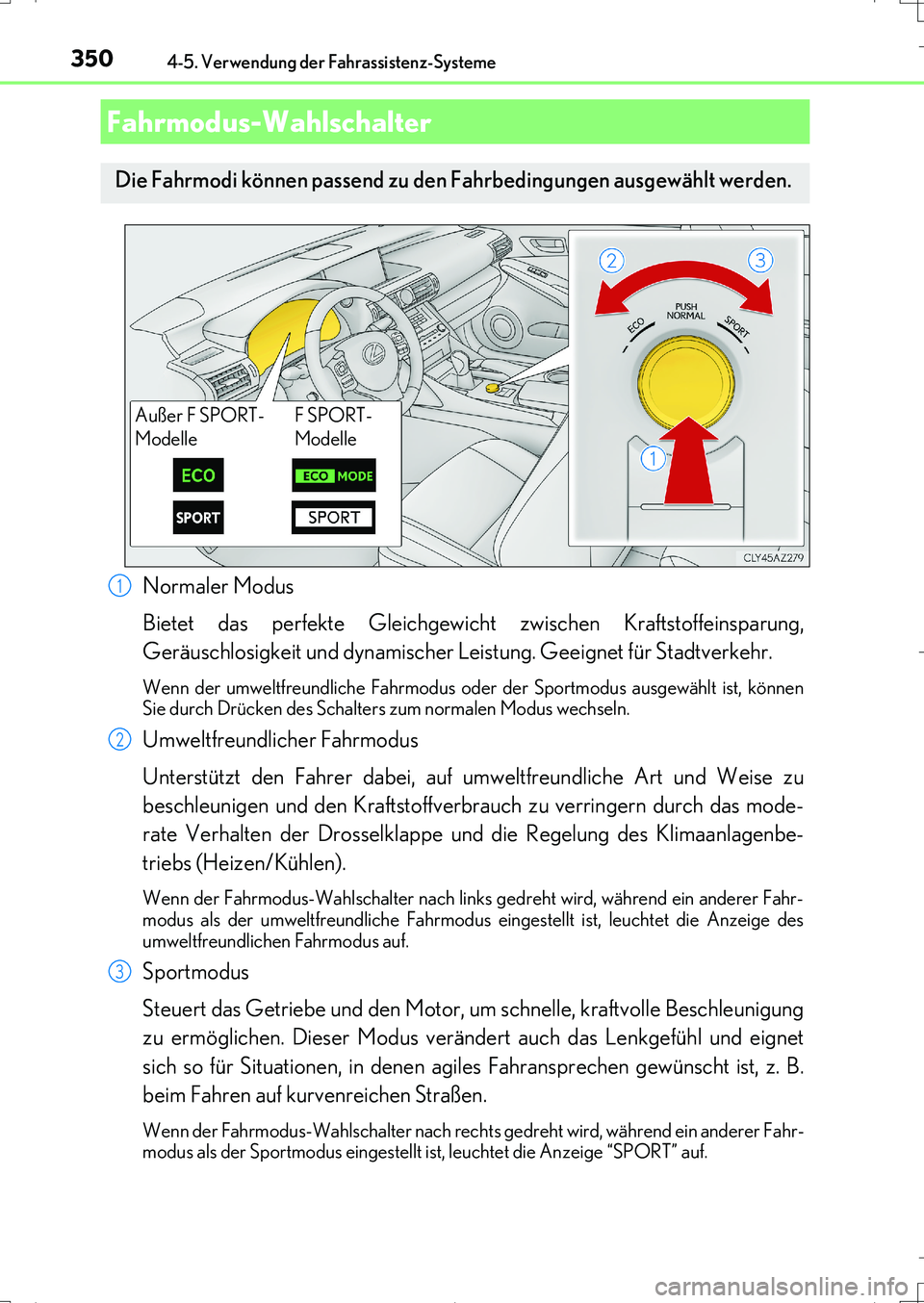

Page 350 of 704

3504-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
Normaler Modus
Bietet das perfekte Gleichgewicht zwischen Kraftstoffeinsparung,
Geräuschlosigkeit und dynamischer Leistung. Geeignet für Stadtverkehr.
Wenn der umweltfreundliche Fahrmodus oder der Sportmodus ausgewählt ist, können
Sie durch Drücken des Schalters zum normalen Modus wechseln.
Umweltfreundlicher Fahrmodus
Unterstützt den Fahrer dabei, auf umweltfreundliche Art und Weise zu
beschleunigen und den Kraftstoffverbrauch zu verringern durch das mode-
rate Verhalten der Drosselklappe und die Regelung des Klimaanlagenbe-
triebs (Heizen/Kühlen).
Wenn der Fahrmodus-Wahlschalter nach links gedreht wird, während ein anderer Fahr-
modus als der umweltfreundliche Fahrmodus eingestellt ist, leuchtet die Anzeige des
umweltfreundlichen Fahrmodus auf.
Sportmodus
Steuert das Getriebe und den Motor, um schnelle, kraftvolle Beschleunigung
zu ermöglichen. Dieser Modus verändert auch das Lenkgefühl und eignet
sich so für Situationen, in denen agiles Fahransprechen gewünscht ist, z. B.
beim Fahren auf kurvenreichen Straßen.
Wenn der Fahrmodus-Wahlschalter nach rechts gedreht wird, während ein anderer Fahr-
modus als der Sportmodus eingestellt ist, leuchtet die Anzeige “SPORT” auf.
Fahrmodus-Wahlschalter
Die Fahrmodi können passend zu den Fahrbedingungen ausgewählt werden.
Außer F SPORT-
ModelleF SPORT-
Modelle
1
2
3
IS200t_OM_German_OM99J19M.book 350 ページ 2016年8月31日 水曜日 午前10時17分
