MAZDA MODEL CX-5 2017 Instrukcja Obsługi (in Polish)

▼Wyświetlacz statusu kontrolnego
systemu i-ELOOP
Kierowca jest powiadamiany o stanie
generowania energii przez system
i-ELOOP oraz o stanie samochodu za
pomocą wyświetlacza statusu kontrolnego.

Stan generowania energii w ramach
funkcji i-ELOOP wskazywany jest na
wyświetlaczu centralnym.
Patrz „Wyświetlacz statusu kontrolnego”
na stronie 4-108.
▼Komunikat o ładowaniu systemu
i-ELOOP
W razie uruchomienia samochodu po
dłuższym okresie nieużywania go, na
wyświetlaczu może pojawić się komunikat
„i-ELOOP charging” (Ład. i-ELOOP).
Pozostaw silnik na biegu jałowym
i poczekaj na zniknięcie komunikatu.
UWAGA
Jeśli kontynuowana jest jazda pojazdem,
w momencie gdy wyświetlany jest
komunikat, wówczas zostanie
wyemitowany sygnał dźwiękowy.
Gdy skręcisz kierownic\b, kiedy
wyświetlany jest komunikat, poczujesz, że
obraca się ona ciężej niż zwykle, niemniej
nie jest to oznak\b usterki. Zatrzymaj
samochód w bezpiecznym miejscu,
pozostaw wł\bczony silnik i nie próbuj
skręcać kierownic\b. Układ kierowniczy
zacznie działać normalnie po zniknięciu
z wyświetlacza komunikatu.
ad. i-ELOOP
Podczas jazdy
System i-ELOOP
4-106
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

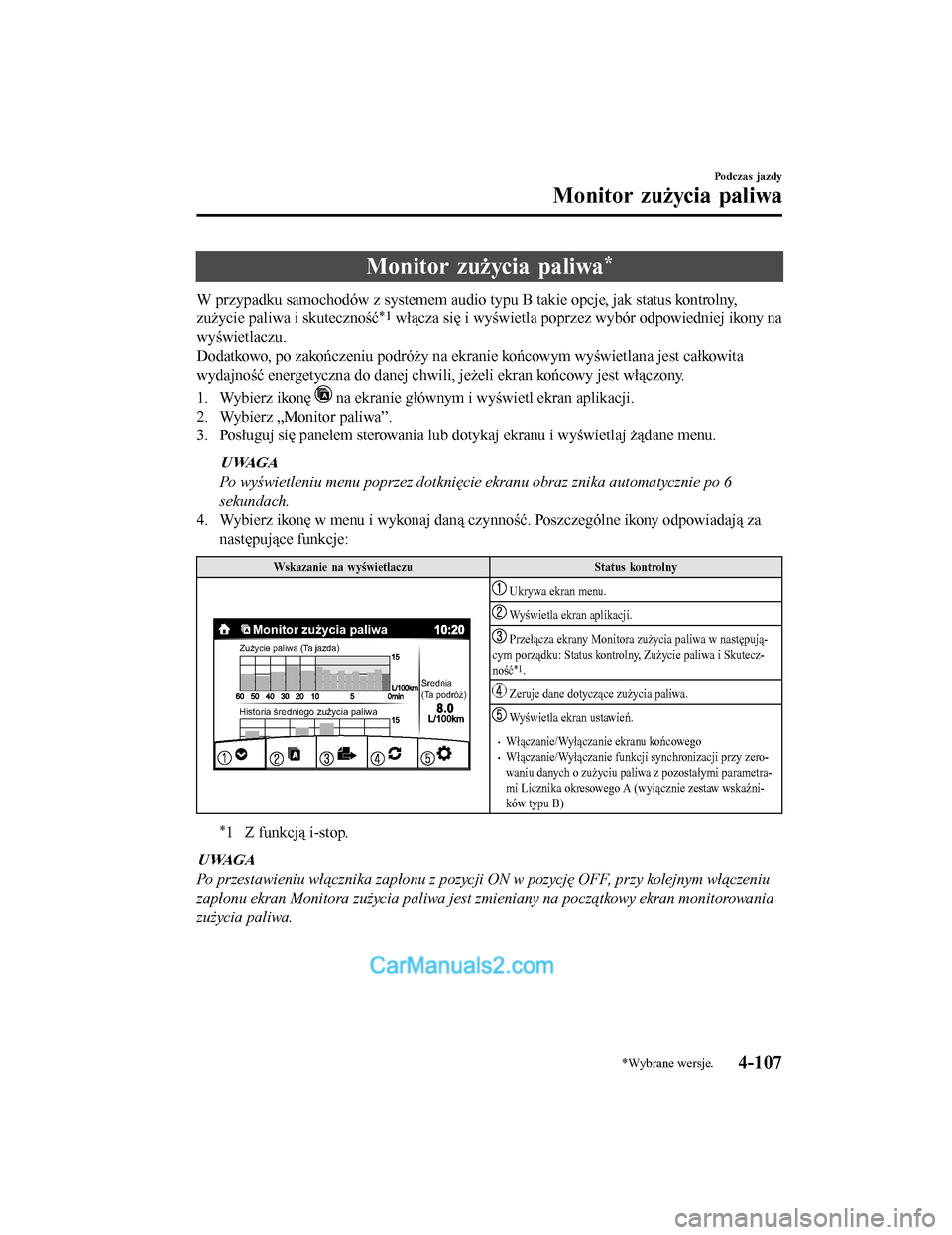

Monitor zużycia paliwa*
W przypadku samochodów z systemem audio typu B takie opcje, jak status kontrolny,
zużycie paliwa i skuteczność
*1 włącza się i wyświetla poprzez wybór odpowiedniej ikony na
wyświetlaczu.
Dodatkowo, po zakończeniu podróży na ekranie końcowym wyświetlana jest całkowita
wydajność energetyczna do danej chwili, jeżeli ekran końcowy jest włączony.
1. Wybierz ikonę
na ekranie głównym i wyświetl ekran aplikacji.
2. Wybierz „Monitor paliwa”.
3. Posługuj się panelem sterowania lub dotykaj ekranu i wyświetlaj żądane menu.
UWAGA
Po wyświetleniu menu poprzez dotknięcie ekranu obraz znika automatycznie po 6
sekundach.
4. Wybierz ikonę w menu i wykonaj daną czynność. Poszczególne ikony odpowiadają za
następujące funkcje:
Wskazanie na wyświetlaczu Status kontrolny
Monitor zużycia paliwa
Zużycie paliwa (Ta jazda)
Historia średniego zużycia paliwa
Średnia
(Ta podróż)
Ukrywa ekran menu.
Wyświetla ekran aplikacji.
Przełącza ekrany Monitora zużycia paliwa w następują-
cym porządku: Status kontrolny, Zużycie paliwa i Skutecz-
ność
*1.
Zeruje dane dotyczące zużycia paliwa.
Wyświetla ekran ustawień.
•Włączanie/Wyłączanie ekranu końcowego•Włączanie/Wyłączanie funkcji synchronizacji przy zero-
waniu danych o zużyciu paliwa z pozostałymi parametra-
mi Licznika okresowego A (wyłącznie zestaw wskaźni-
ków typu B)
*1 Z funkcją i-stop.
UWAGA
Po przestawieniu wł\bcznika zapłonu z pozycji ON w pozycję OFF, przy kolejnym wł\bczeniu
zapłonu ekran Monitora zużycia paliwa jest zmieniany na pocz\btkowy ekran monitorowania
zużycia paliwa.
Podczas jazdy
Monitor zużycia paliwa
*Wybrane wersje.4-107
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Wyświetlacz zużycia paliwa
Wyświetlane są informacje dotyczące zużycia paliwa.
Wskazanie na wyświetlaczu
Status kontrolny
Monitor zużycia paliwa
Zużycie paliwa (Ta jazda)
Historia średniego zużycia paliwa
Średnia
(Ta podróż)
Bieżące
Wyświetla zużycie paliwa z ostatnich 60 minut.
•Wyświetla zużycie paliwa co minutę z okresu ostatnich 10
minut.
•Wyświetla zużycie paliwa co 10 minut z ostatnich 60 mi-
nut.
Wyświetla średnie zużycie paliwa z ostatnich 5 operacji
zerowania danych i po bieżącym wyzerowaniu.
Oblicza i wyświetla co minutę średnie zużycie paliwa po
rozpoczęciu podróży.
UWAGA
•Dane o zużyciu paliwa można wyzerować w następuj\bcy sposób:
•Na ekranie menu naciśnij przycisk zerowania.
•Jeśli funkcja synchronizuj\bca monitor zużycia paliwa i licznik przebiegu jest wł\bczona,
wyzeruj licznik A licznika przebiegu.
•Skasuj informacje o średnim zużyciu paliwa wyświetlane w komputerze.
•Po skasowaniu danych o zużyciu paliwa podczas przeliczania średniego zużycia paliwa na
ekranie pojawia się komunikat „-- -”.
▼ Wyświetlacz statusu kontrolnego (Z funkcją i-stop)
Wyświetlany jest stan działania funkcji i-stop
i stan generowania energii w ramach systemu
i-ELOOP.
Wskazanie na wyświetlaczu Status kontrolny
Z systemem i-ELOOP
Monitor zużycia paliwa
Średnia
(Od zreset.)
GOTOWY
Wyświetla poziom prądu generowanego przy hamo-
waniu i przesyłanego do kondensatora.
Wyświetla ilość prądu zmagazynowanego w kon-
densatorze.
Podczas jazdy
Monitor zużycia paliwa
4-108
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Wskazanie na wyświetlaczuStatus kontrolny
Z systemem i-ELOOP
Monitor zużycia paliwa
Średnia
(Od zreset.)
GOTOWY
Wyświetla stan prądu zmagazynowanego w konden-
satorze, który wykorzystywany jest do zasilania urzą-
dzeń elektrycznych (na ekranie podświetlany jest jed-
nocześnie cały samochód).
Wyświetla średnie zużycie paliwa z dłuższego ok-
resu.
Z systemem i-ELOOP
Monitor zużycia paliwa
Średnia
(Od zreset.)
NIEGOTOWY
Bez systemu i-ELOOP
Monitor zużycia paliwa
Średnia
(Od zreset.)
NIEGOTOWY
Wyświetla stan gotowości i działania funkcji i-stop.
Wyświetla stan gotowości operacyjnej funkcji i-stop
ze strony samochodu (silnik, akumulator i klimatyza-
cja), z wykorzystaniem różnych kolorów ikon. Kolor
niebieski wskazuje na gotowość do działania funkcji
i-stop, kolor szary wskazuje, że funkcja nie jest jeszcze
gotowa do działania.
Podczas jazdy
Monitor zużycia paliwa
4-109
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Wskazanie na wyświetlaczuStatus kontrolny
Z systemem i-ELOOP
Monitor zużycia paliwa
Brak możliwości aktywacji.
Proszę wyprostować kierownicę.
Aktywny Total. Łącznie
Średnia(Od skasowania)
Bez systemu i-ELOOP
Średnia
(Od skasowania)
4.2L/100km
Monitor zużycia paliwa
Brak możliwości aktywacji. Prosz ę
wyprostować kierownic ę.
Aktywny
Łącznie
Wyświetla status funkcji i-stop podczas zatrzymania
samochodu.
Wskazuje, co powinien wykonać kierowca w celu
uruchomienia funkcji i-stop, kiedy jest ona wyłączona.
Wyświetla aktualny czas pracy funkcji i-stop, a tak-
że czasu pracy funkcji i-stop dla przebiegu całkowite-
go.
Status działania funkcji i-stop wskazywany jest ko-
lorem w widocznej na rysunku strefie silnika. Kolor
jest niebieski podczas działania funkcji i-stop, a kiedy
funkcja i-stop jest wyłączona – szary.
Podczas jazdy
Monitor zużycia paliwa
4-110
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Wyświetlacz skuteczności (Z funkcją i-stop)
Wyświetlana jest aktualna uzyskana wydajność energetyczna.
Wskazanie na wyświetlaczu
Status kontrolny
Dod. zasięg dzięki
i-stop
% i-stop aktywny (Ta jazda)
i-stop aktywny
Postój
Monitor zużycia paliwa
Graficzny obraz liścia przedstawiający stopień ogranicza-
nia emisji CO2 wskutek działania systemu. Skumulowane,
całkowite ograniczenie emisji CO2 wyrażone jest w wartości
widocznej obok graficznego obrazu drzewa.
Wyświetla całkowitą długość trasy, jaka mogłaby być do-
datkowo wykonana dzięki działaniu funkcji i-stop.
Wyświetla procentową ilość czasu zatrzymania samocho-
du w wyniku działania funkcji i-stop w odniesieniu do całko-
witego czasu zatrzymania samochodu.
Wyświetla czas pracy funkcji i-stop.
Wyświetla całkowity czas, podczas którego samochód był
zatrzymany.
▼ Wyświetlanie ekranu ko\bcowego
Jeśli funkcja wyświetlania ekranu końcowego monitora spalania jest włączona w momencie
przestawienia włącznika zapłonu z pozycji ON w pozycję OFF, na ekranie wyświetlana jest
aktualna uzyskana wydajność energetyczna (z funkcją i-stop) lub informacje dotyczące
zużycia paliwa (bez funkcji i-stop).
Podczas jazdy
Monitor zużycia paliwa
4-111
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Wybór tryb u jazdy*
Wybór trybu jazdy jest to funkcja, która pozwala na przełączanie trybu jazdy samochodu.
W przypadku wybrania trybu Sport reakcja samochodu na sterowanie pedałem
przyspieszenia jest wzmocniona. To zapewnia dodatkowe szybkie przyspieszanie, które
może być wymagane, by bezpiecznie wykonać takie manewry, jak zmiana pasa ruchu,
włączanie się do ruchu na autostradzie lub wyprzedzanie innych pojazdów.
PRZESTROGA
Nie korzystaj z trybu Sport na śliskich nawierzchniach, np. po deszczu lub opadach śniegu.
Może on powodować większy poślizg kół.
UWAGA
•W przypadku wybrania trybu Sport jazda odbywa się przy wyższych obrotach silnika
i może wzrosn\bć zużycie paliwa. Mazda zaleca wył\bczać tryb Sport podczas normalnej
jazdy.
•Trybu jazdy nie można zmienić w następuj\bcych okolicznościach:
•Podczas działania systemów ABS/TCS/DSC
•Podczas działania aktywnego tempomatu z funkcj\b Stop & Go (systemu MRCC
z funkcj\b Stop & Go)/aktywnego tempomatu (MRCC)/tempomatu.
•W przypadku gwałtownych manewrów kierownic\b
Podczas jazdy
Wybór trybu jazdy
4-112*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Przełącznik wyboru trybu jazdy
Pchnij przełącznik wyboru trybu jazdy do
przodu („
”), aby wybrać tryb
Sport.
Pchnij przełącznik wyboru trybu jazdy do
tyłu („
”), aby wyłączyć tryb Sport.

UWAGA
•Po wył\bczeniu zapłonu tryb Sport
również jest wył\bczany.
•W zależności od warunków jazdy po
wybraniu trybu Sport w samochodzie
może nast\bpić redukcja biegów lub
nieznaczne przyspieszenie.
▼ Wskazanie wybranego trybu jazdy
W przypadku wybrania trybu Sport
w zestawie wskaźników włącza się
wskazanie wybranego trybu jazdy.
UWAGA
Jeśli trybu jazdy nie można przeł\bczyć na
tryb sportowy, wskazanie wybranego trybu
miga, aby powiadomić o tym fakcie
kierowcę.
Podczas jazdy
Wybór trybu jazdy
4-113
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Działanie systemui-ACTIV AWD
*
Działanie napędu 4WD ułatwia
prowadzenie samochodu na drogach
pokrytych śniegiem i lodem, piaskiem
i błotem, jak również na drogach stromych
i śliskich nawierzchniach.
O nieprawidłowym funkcjonowaniu
systemu lub jego stanie informuje
specjalne ostrzeżenie.
Patrz rozdział „Ostrzeżenie/Lampki
ostrzegawcze” na stronie 4-47.
OSTRZE ŻENIE
Nigdy nie dopuszczaj do obracania się
koła, które nie ma kontaktu z podłożem:
Wprowadzanie w obrót koła, które nie ma
kontaktu z podłożem, gdy samochód
ugrzęźnie lub wpadnie do rowu, zagraża
bezpieczeństwu. Zespół napędowy może
zostać poważnie uszkodzony, co może
doprowadzić do wypadku, przegrzania,
wycieków oleju i pożaru.
▼ Napęd 4WD
Tego samochodu nie zaprojektowano do
jazdy w terenie, ani do uczestnictwa
w rajdach samochodowych. Nie próbuj
jeździć nim po nierównych lub
kamienistych podłożach, ani przejeżdżać
nim przez rzeki.
Mimo iż samochód ten wyposażono
w napęd na cztery koła (4WD),
przyspieszanie, jak również posługiwanie
się kierownicą i hamulcami powinno
odbywać się w taki sam sposób jak
w pojeździe bez napędu na cztery koła,
kładąc nacisk zwłaszcza na
bezpieczeństwo jazdy.
▼ Opony i ła\bcuchy na koła
Stan opon wpływa w znacznym stopniu na
osiągi samochodu. Ponadto, aby zapobiec
ich niekorzystnemu wpływowi na zespół
napędowy, pamiętaj o następujących
zasadach:
Opony
•Przy wymianie opon, wymieniaj zawsze
równocześnie opony przednich i tylnych
kół.
•Wszystkie opony muszą być tego
samego producenta, tego samego
wymiaru, nowe i o tym samym kształcie
bieżnika. Zwracaj szczególną uwagę
gdy wymieniasz opony na śniegowe lub
innego typu opony zimowe.
•Nie mieszaj opon ze zużytym
bieżnikiem z oponami nowymi.
•Sprawdzaj ciśnienie w oponach zgodnie
z zalecanymi okresami i uzupełniaj
brakujące ciśnienie do zalecanych
wartości.
UWAGA
Przeczytaj etykietę z informacj\b
o ciśnieniu w oponach naklejon\b na ramę
drzwi kierowcy, aby sprawdzić, jaka
powinna być jego prawidłowa wartość.
•Upewnij się, czy samochód wyposażony
jest w oryginalne koła o wymaganych
wymiarach. Aby System 4WD, działał
prawidłowo wszystkie cztery koła muszą
mieć takie same wymiary.
Podczas jazdy
System i-ACTIV AWD
4-114*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Ła\bcuchy na koła
•Łańcuchy przeciwpoślizgowe należy
montować na przednich kołach.
•Nie zakładaj łańcuchów na tylne koła.
•Nie jedź samochodem szybciej niż
30 km/h z zamontowanymi łańcuchami.
•Nie jedź samochodem
z zamontowanymi łańcuchami po
drogach nie pokrytych śniegiem lub
lodem.
▼Holowanie
Jeżeli samochód musi być holowany, holuj
go z wszystkimi czterema kołami
podniesionymi nad ziemią.
Patrz rozdział „Zasady holowania” na
stronie 7-42.
Podczas jazdy
System i-ACTIV AWD
4-115
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
