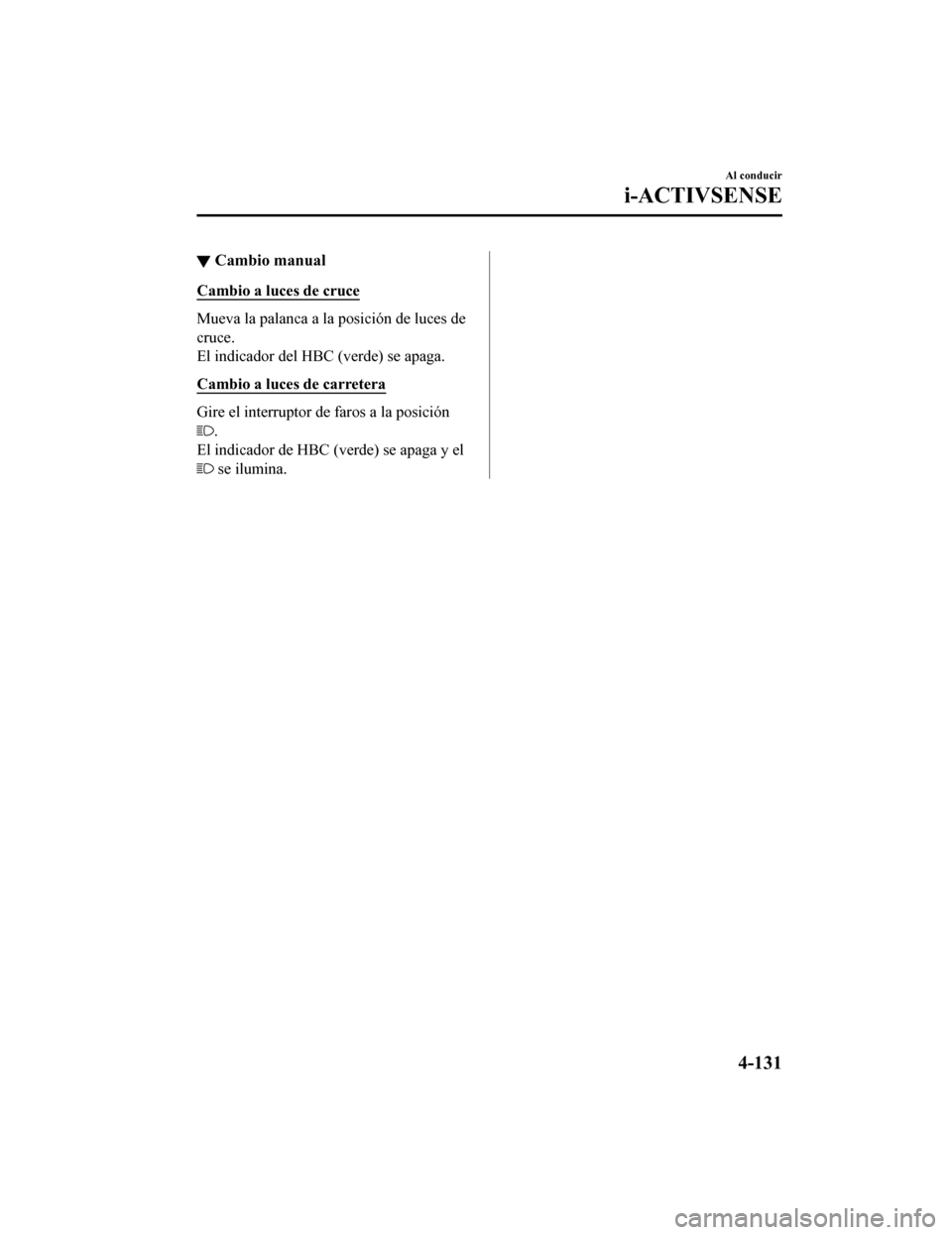

▼Cambio manual
Cambio a luces de cruce
Mueva la palanca a la posición de luces de
cruce.
El indicador del HBC (verde) se apaga.
Cambio a luces de carretera
Gire el interruptor de faros a la posición
.
El indicador de HBC (verde) se apaga y el
se ilumina.
Al conducir
i-ACTIVSENSE
4-131
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

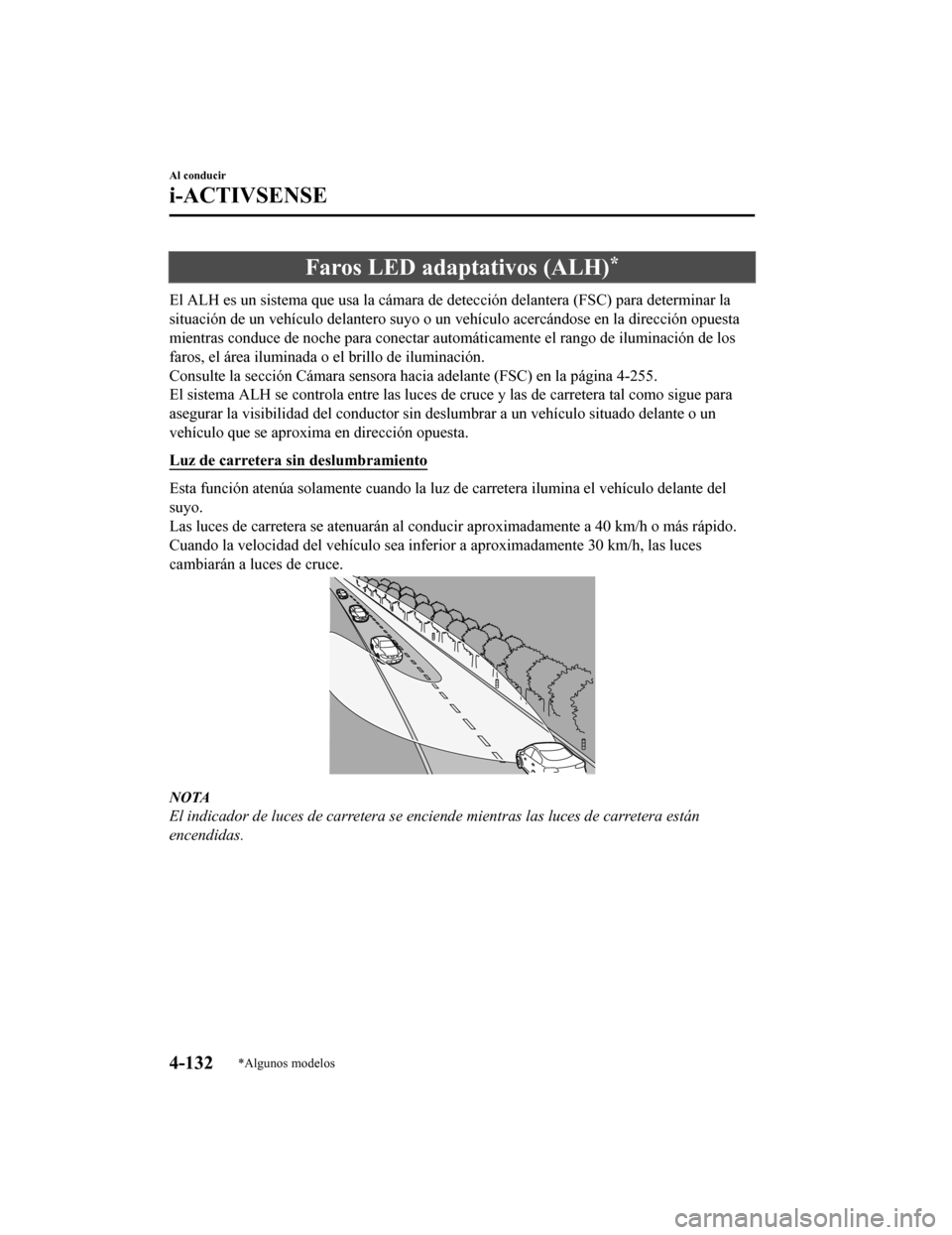

Faros LED adaptativos (ALH)*
El ALH es un sistema que usa la cámara de detección delantera (FSC) para determinar la
situación de un vehículo delantero suyo o un vehículo acercándo se en la dirección opuesta
mientras conduce de noche para conectar automáticamente el rang o de iluminación de los
faros, el área iluminada o el brillo de iluminación.
Consulte la sección Cámara sensora hacia adelante (FSC) en la p ágina 4-255.
El sistema ALH se controla entre las luces de cruce y las de carretera tal como sigue para
asegurar la visibilidad del conductor sin deslumbrar a un vehíc ulo situado delante o un
vehículo que se aproxima en dirección opuesta.
Luz de carretera sin deslumbramiento
Esta función atenúa solamente cu ando la luz de carretera ilumina el vehículo delante del
suyo.
Las luces de carretera se atenuarán al conducir aproximadamente a 40 km/h o más rápido.
Cuando la velocidad del vehículo sea inferior a aproximadamente 30 km/h, las luces
cambiarán a luces de cruce.
NOTA
El indicador de luces de carretera se enciende mientras las luces de carretera están
encendidas.
Al conducir
i-ACTIVSENSE
4-132*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

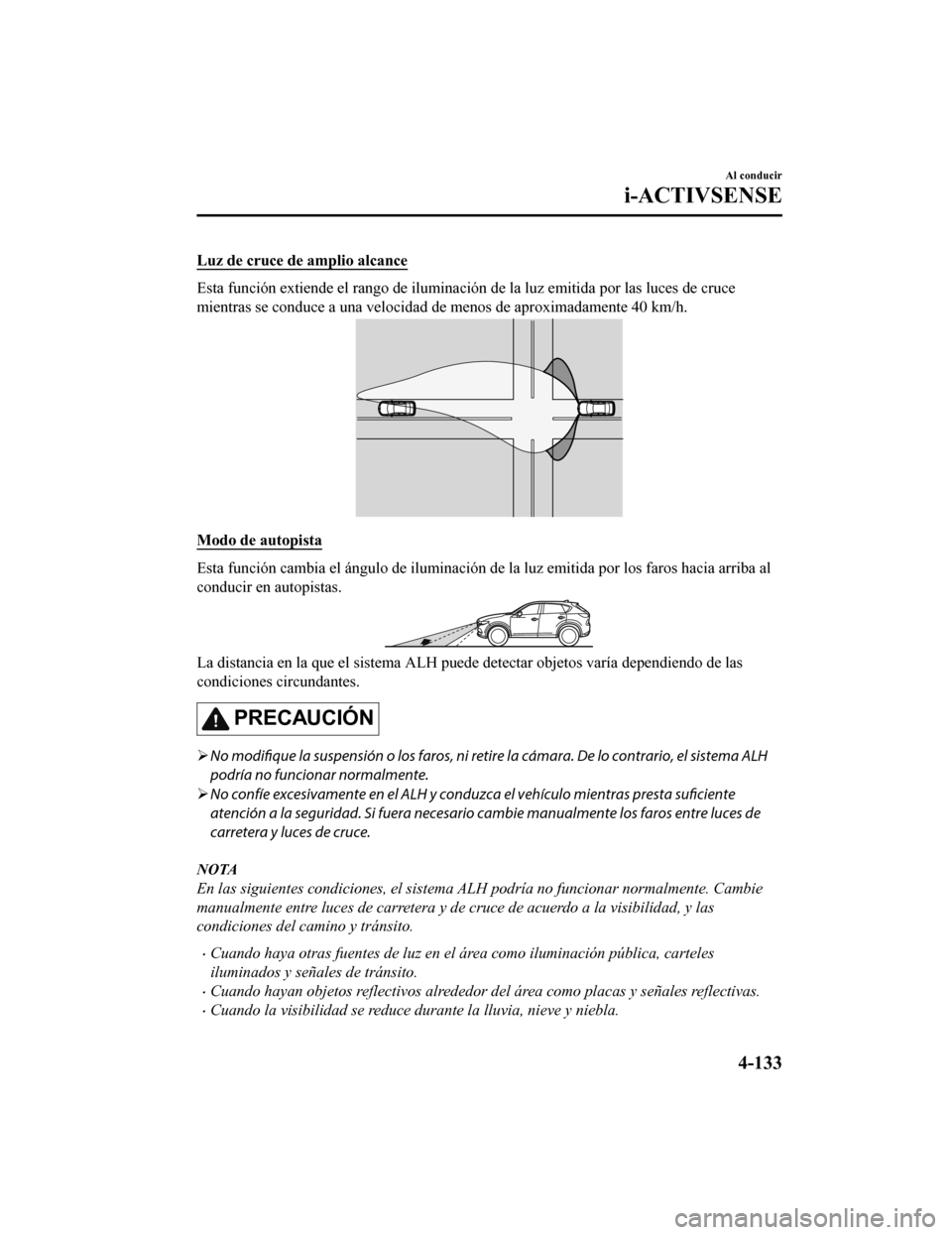

Luz de cruce de amplio alcance
Esta función extiende el rango de iluminación de la luz emitida por las luces de cruce
mientras se conduce a una velocidad de menos de aproximadamente 40 km/h.
Modo de autopista
Esta función cambia el ángulo de iluminación de la luz emitida por los faros hacia arriba al
conducir en autopistas.
La distancia en la que el sistema ALH puede detectar objetos va ría dependiendo de las
condiciones circundantes.
PRECAUCIÓN
 No modifique la suspensión o los faros, ni reti re la cámara. De lo contrario, el sistema ALH
podría no funcionar normalmente.
 No confíe excesivamente en el ALH y conduz ca el vehículo mientras presta suficiente
atención a la seguridad. Si fuera necesari o cambie manualmente los faros entre luces de
carretera y luces de cruce.
NOTA
En las siguientes condiciones, el sistema ALH podría no funcionar normalmente. Cambie
manualmente entre luces de carretera y de cruce de acuerdo a la visibilidad, y las
condiciones del camino y tránsito.
•Cuando haya otras fuentes de luz en el área como iluminación pública, carteles
iluminados y señales de tránsito.
•Cuando hayan objetos reflectivos alrededor del área como placas y señales reflectivas.
•Cuando la visibilidad se reduce durante la lluvia, nieve y niebla.
Al conducir
i-ACTIVSENSE
4-133
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

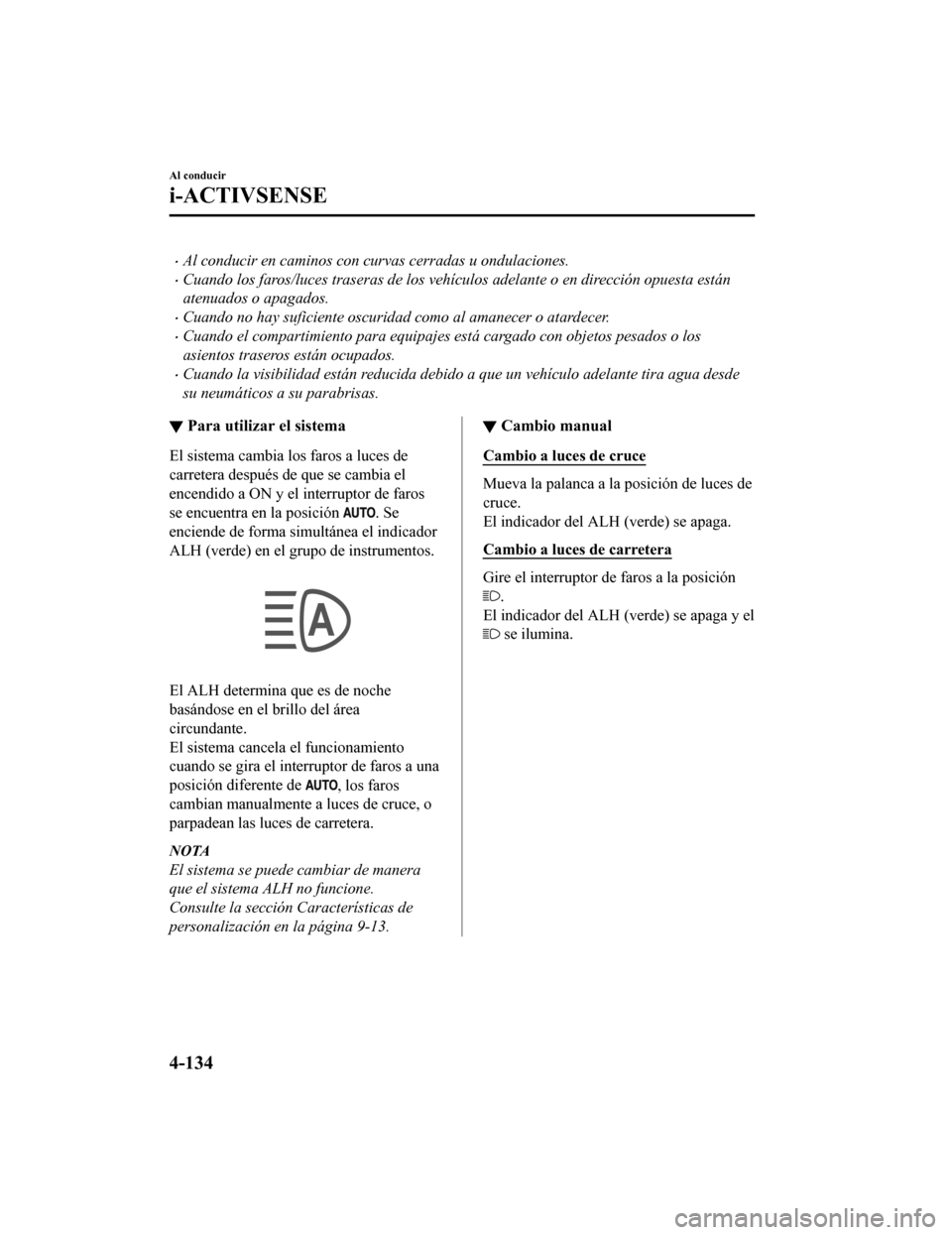

•Al conducir en caminos con curvas cerradas u ondulaciones.
•Cuando los faros/luces traseras de los vehículos adelante o en dirección opuesta están
atenuados o apagados.
•Cuando no hay suficiente oscuridad como al amanecer o atardecer.
•Cuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
•Cuando la visibilidad están reducida debido a que un vehículo adelante tira agua desde
su neumáticos a su parabrisas.
▼ Para utilizar el sistema
El sistema cambia los faros a luces de
carretera después de que se cambia el
encendido a ON y el
interruptor de faros
se encuentra en la posición
. Se
enciende de forma simultánea el indicador
ALH (verde) en el grupo de instrumentos.
El ALH determina que es de noche
basándose en el brillo del área
circundante.
El sistema cancela el funcionamiento
cuando se gira el interruptor de faros a una
posición diferente de
, los faros
cambian manualmente a luces de cruce, o
parpadean las luces de carretera.
NOTA
El sistema se puede cambiar de manera
que el sistema ALH no funcione.
Consulte la sección Características de
personalización en la página 9-13.
▼ Cambio manual
Cambio a luces de cruce
Mueva la palanca a la posición de luces de
cruce.
El indicador del ALH (verde) se apaga.
Cambio a luces de carretera
Gire el interruptor de faros a la posición
.
El indicador del ALH (verde) se apaga y el
se ilumina.
Al conducir
i-ACTIVSENSE
4-134
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

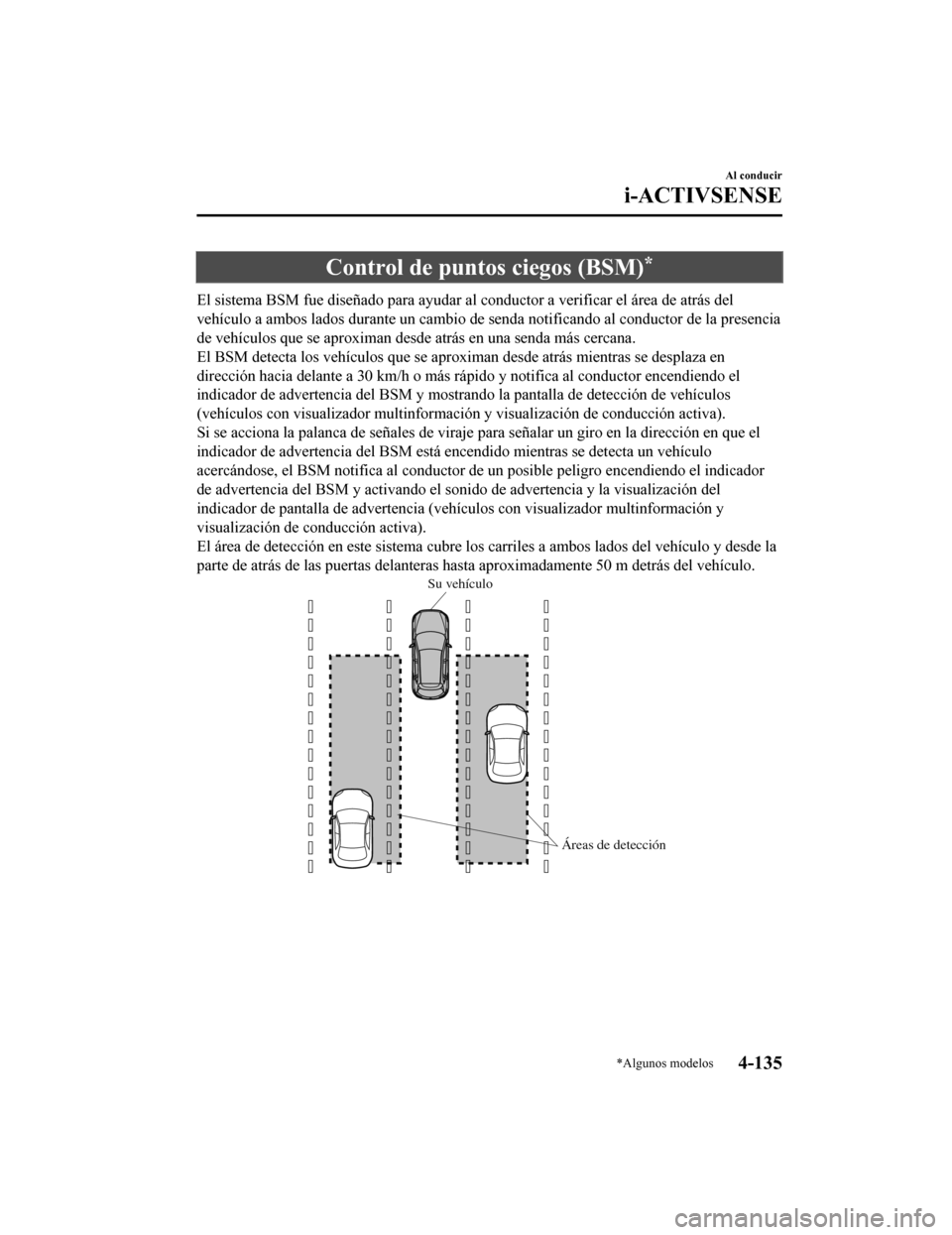

Control de puntos ciegos (BSM)*
El sistema BSM fue diseñado para ayudar al conductor a verificar el área de atrás del
vehículo a ambos lados durante un cambio de senda notificando a l conductor de la presencia
de vehículos que se aproximan desde atrás en una senda más cerc ana.
El BSM detecta los vehículos que se aproximan desde atrás mient ras se desplaza en
dirección hacia delante a 30 km/h o más rápido y notifica al co nductor encendiendo el
indicador de advertencia del BSM y mostrando la pantalla de det ección de vehículos
(vehículos con visualizador multinformación y visualización de conducción activa).
Si se acciona la palanca de señales de viraje para señalar un giro en la dirección en que el
indicador de advertencia del BSM está encendido mientras se det ecta un vehículo
acercándose, el BSM not ifica al conductor de un posible peligro encendiendo el indicador
de advertencia del BSM y activando el sonido de advertencia y l a visualización del
indicador de pantalla de advertencia (vehículos con visualizado r multinformación y
visualización de conducción activa).
El área de detección en este sistema cubre los carriles a ambos lados del vehículo y desde la
parte de atrás de las puertas delanteras hasta aproximadamente 50 m detrás del vehículo.
Áreas de detección
Su vehículo
Al conducir
i-ACTIVSENSE
*Algunos modelos4-135
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

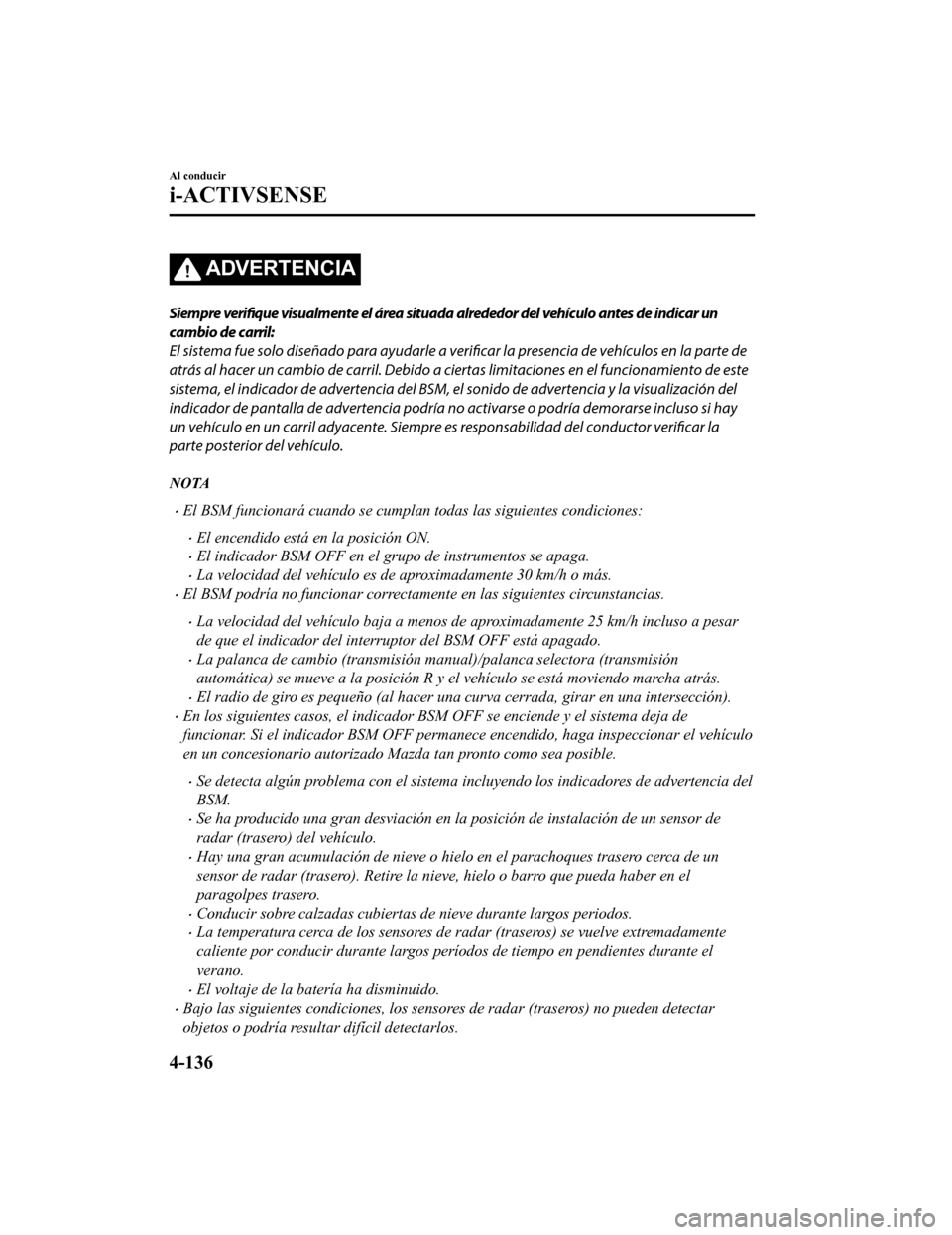

ADVERTENCIA
Siempre verifique visualmente el área situada alrededor del vehículo antes de indicar un
cambio de carril:
El sistema fue solo diseñado para ayudarle a verificar la presencia de vehículos en la parte de
atrás al hacer un cambio de carril. Debido a ciertas limitaciones en el funcionamiento de este
sistema, el indicador de advertencia del BSM, el sonido de advertencia y la visualización del
indicador de pantalla de advertencia podría no activarse o podría demorarse incluso si hay
un vehículo en un carril adyacente. Siempre es responsabilidad del conductor verificar la
parte posterior del vehículo.
NOTA
•El BSM funcionará cuando se cumpla n todas las siguientes condiciones:
•El encendido está en la posición ON.
•El indicador BSM OFF en el grupo de instrumentos se apaga.
•La velocidad del vehículo es de aproximadamente 30 km/h o más.
•El BSM podría no funcionar correctame nte en las siguientes circunstancias.
•La velocidad del vehículo baja a menos de aproximadamente 25 km/h incluso a pesar
de que el indicador del interruptor del BSM OFF está apagado.
•La palanca de cambio (transmisión manual)/palanca selectora (transmisión
automática) se mueve a la posición R y el vehículo se está moviendo marcha atrás.
•El radio de giro es pequeño (al hacer una curva cerrada, girar en una intersección).
•En los siguientes casos, el indicador BSM OFF se enciende y el sistema deja de
funcionar. Si el indicador BSM OFF permanece encendido, haga inspeccionar el vehículo
en un concesionario autorizado Mazda tan pronto como sea posible.
•Se detecta algún problema con el sistema incl uyendo los indicadores de advertencia del
BSM.
•Se ha producido una gran desviación en la posición de instalación de un sensor de
radar (trasero) del vehículo.
•Hay una gran acumulación de nieve o hiel o en el parachoques trasero cerca de un
sensor de radar (trasero). Retire la nieve, hielo o barro que pueda haber en el
paragolpes trasero.
•Conducir sobre calzadas cubiertas de nieve durante largos periodos.
•La temperatura cerca de los sensores de radar (traseros) se vuelve extremadamente
caliente por conducir durante largos períodos de tiempo en pendientes durante el
verano.
•El voltaje de la batería ha disminuido.
•Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil detectarlos.
Al conducir
i-ACTIVSENSE
4-136
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

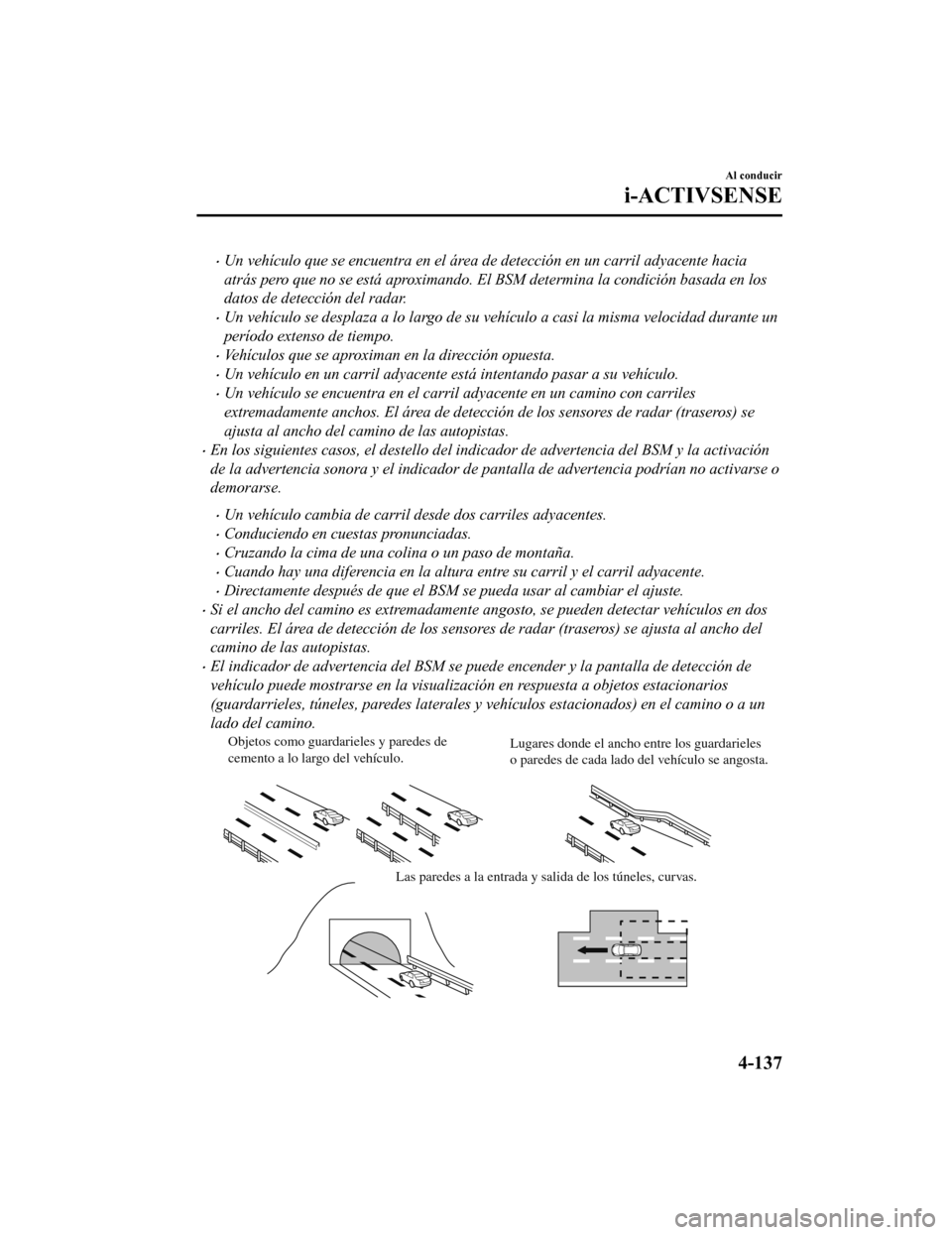

•Un vehículo que se encuentra en el área de detección en un carril adyacente hacia
atrás pero que no se está aproximando. El BSM determina la condición basada en los
datos de detección del radar.
•Un vehículo se desplaza a lo largo de su vehículo a casi la misma velocidad durante un
período extenso de tiempo.
•Vehículos que se aproximan en la dirección opuesta.
•Un vehículo en un carril adyacente está intentando pasar a su vehículo.
•Un vehículo se encuentra en el carril adyacente en un camino con carriles
extremadamente anchos. El área de detección de los sensores de radar (traseros) se
ajusta al ancho del camino de las autopistas.
•En los siguientes casos, el destello del indicador de advertencia del BSM y la activación
de la advertencia sonora y el indicador de pantalla de advertencia podrían no activarse o
demorarse.
•Un vehículo cambia de carril desde dos carriles adyacentes.
•Conduciendo en cuestas pronunciadas.
•Cruzando la cima de una colina o un paso de montaña.
•Cuando hay una diferencia en la altura entre su carril y el carril adyacente.
•Directamente después de que el BSM se pueda usar al cambiar el ajuste.
•Si el ancho del camino es extremadamente angosto, se pueden detectar vehículos en dos
carriles. El área de detección de los sensores de radar (traseros) se ajusta al ancho del
camino de las autopistas.
•El indicador de advertencia del BSM se puede encender y la pantalla de detección de
vehículo puede mostrarse en la visualización en respuesta a objetos estacionarios
(guardarrieles, túneles, paredes laterales y vehículos estacionados) en el camino o a un
lado del camino.
Objetos como guardarieles y paredes de
cemento a lo largo del vehículo. Lugares donde el ancho entre los guardarieles
o paredes de cada lado del vehículo se angosta.
Las paredes a la entrada y salida de los túneles, curvas.
Al conducir
i-ACTIVSENSE
4-137
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

•Un indicador de advertencia del BSM puede parpadear o el bip de advertencia y la
visualización del indicador de pantalla de advertencia se activan varias veces al girar en
un cruce dentro de la ciudad.
•Desactive el BSM cuando arrastre un tráiler o cuando haya un accesorio como un
portabicicletas en la parte trasera del vehículo. De lo contrario las ondas de radio del
radar se bloquearán haciendo que el sistema no funcione normalmente.
•En los siguientes casos, podría ser difícil ver los indicadores de advertencia del BSM
encendidas/parpadeando que se encuentran en los espejos de las puertas.
•La nieve o hielo se adhiere en los espejos de las puertas.
•El vidrio de la puerta delantera está empañado o cubierto de nieve, escarcha o polvo.
•El sistema cambia a la función de alerta trasera de velocidad del tráfico cuando se mueve
la palanca de cambio (transmisión ma nual) o la palanca selectora (transmisión
automática) a la posición de marcha atrás (R).
Consulte la sección Alerta de tránsito cruzando atrás (RCTA) en la página 4-154.
▼ Indicadores de advertencia de mo
nitoreo de punto ciego (BSM)/Advertencia
sonora de monitoreo de punto ciego (BSM)
El BSM o el sistema de alerta de tránsito cruzando atrás (RCTA) notifican al conductor de la
presencia de vehículos en carriles adyacentes a la parte de atr ás de su vehículo usando el
indicador de advertencia del sist ema BSM, la advertencia sonora y el indicador de
visualización (vehículos con visualizador de datos múltiples y visualizador de conducción
activa) (BSM) mientras los sistemas están activados.
Luces de advertenc ia del sistema BSM
Las advertencias del BSM están equipadas en los espejos de puer ta izquierdo y derecho. Los
indicadores de advertencias se encienden cuando detecta un vehí culo que se aproxima desde
atrás en un carril adyacente.
Al conducir
i-ACTIVSENSE
4-138
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

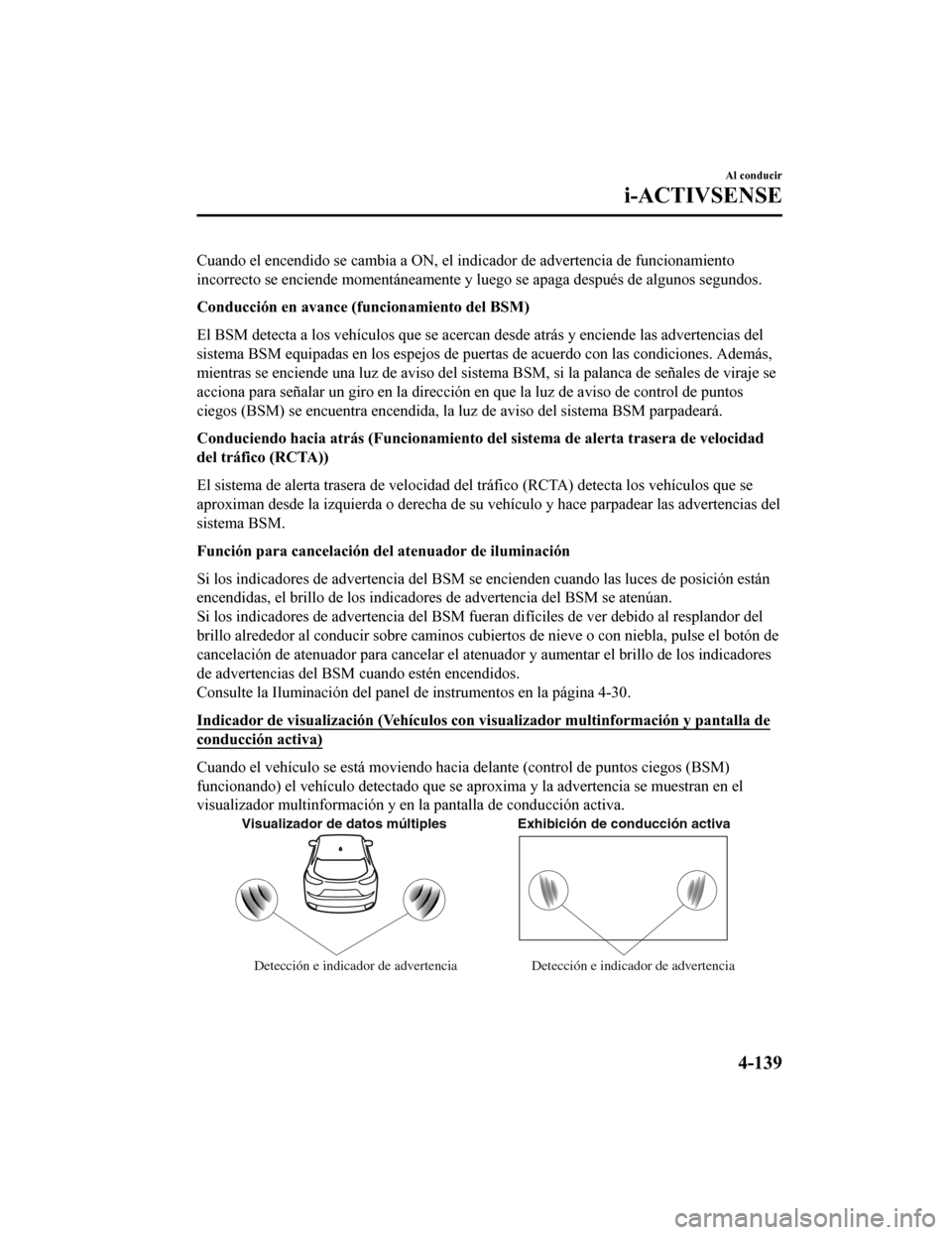

Cuando el encendido se cambia a ON, el indicador de advertencia de funcionamiento
incorrecto se enciende momentáneamente y luego se apaga después de algunos segundos.
Conducción en avance (funcionamiento del BSM)
El BSM detecta a los vehículos que se acercan desde atrás y enc iende las advertencias del
sistema BSM equipadas en los espejos de puertas de acuerdo con las condiciones. Además,
mientras se enciende una luz de aviso del sistema BSM, si la pa lanca de señales de viraje se
acciona para señalar un giro en la dirección en que la luz de a viso de control de puntos
ciegos (BSM) se encuentra encendida, la luz de aviso del sistem a BSM parpadeará.
Conduciendo hacia atrás (Funcion amiento del sistema de alerta trasera de velocidad
del tráfico (RCTA))
El sistema de alerta trasera de velocidad del tráfico (RCTA) detecta los vehículos que se
aproximan desde la izquierda o derecha de su vehículo y hace pa rpadear las advertencias del
sistema BSM.
Función para cancelación del atenuador de iluminación
Si los indicadores de advertencia del BSM se encienden cuando l as luces de posición están
encendidas, el brillo de los indicadores de advertencia del BSM se atenúan.
Si los indicadores de advertenci a del BSM fueran difíciles de ver debido al resplandor del
brillo alrededor al conducir sobre caminos cubiertos de nieve o con niebla, pulse el botón de
cancelación de atenuador para cancelar el atenuador y aumentar el brillo de los indicadores
de advertencias del BSM cuando estén encendidos.
Consulte la Iluminación del panel de instrumentos en la página 4-30.
Indicador de visualización (Vehículos con visualizador multinfo rmación y pantalla de
conducción activa)
Cuando el vehículo se está moviendo hacia delante (control de puntos ciegos (BSM)
funcionando) el vehículo detecta do que se aproxima y la advertencia se muestran en el
visualizador multinformación y en la pantalla de conducción activa.
Visualizador de datos múltiples Exhibición de conducción activa
Detección e indicador de advertencia Detección e indicador de advertencia
Al conducir
i-ACTIVSENSE
4-139
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

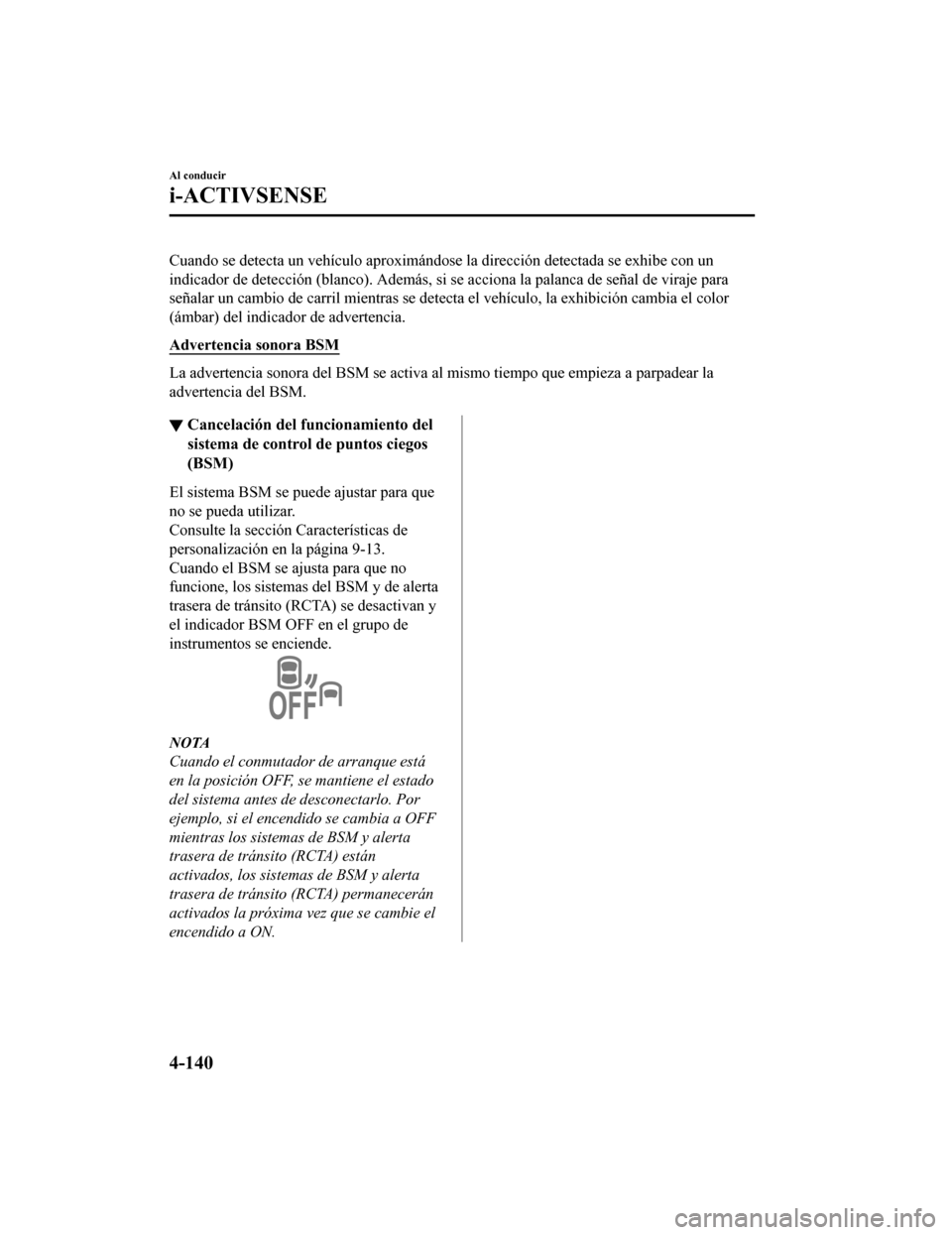

Cuando se detecta un vehículo aproximándose la dirección detectada se exhibe con un
indicador de detección (blanco). Además, si se acciona la palan ca de señal de viraje para
señalar un cambio de carril mientras se detecta el vehículo, la exhibición cambia el color
(ámbar) del indicador de advertencia.
Advertencia sonora BSM
La advertencia sonora del BSM se activa al mismo tiempo que emp ieza a parpadear la
advertencia del BSM.
▼ Cancelación del funcionamiento del
sistema de control de puntos ciegos
(BSM)
El sistema BSM se puede ajustar para que
no se pueda utilizar.
Consulte la sección Características de
personalización en la página 9-13.
Cuando el BSM se a
justa para que no
funcione, los sistemas del BSM y de alerta
trasera de tránsito (RCTA) se desactivan y
el indicador BSM OFF en el grupo de
instrumentos se enciende.
NOTA
Cuando el conmutador de arranque está
en la posición OFF, se mantiene el estado
del sistema antes de desconectarlo. Por
ejemplo, si el encendido se cambia a OFF
mientras los sistemas de BSM y alerta
trasera de tránsito (RCTA) están
activados, los sistemas de BSM y alerta
trasera de tránsito (RCTA) permanecerán
activados la próxima vez que se cambie el
encendido a ON.
Al conducir
i-ACTIVSENSE
4-140
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
