MAZDA MODEL CX-5 2019 Manual do proprietário (in Portuguese)

Indicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Indicador Página
(Verde)*Luz Indicadora dos Cintos de Segurança (Banco traseiro) 2-34
*Luz Indicadora de Desativação do Airbag do Passageiro Di‐
anteiro*12-75
(Verde)
*Luz Indicadora i-stop 4-22
Luz Indicadora de Segurança*13-55
*Indicação de Alarme de Velocidade do Veículo4-53
Indicação da Chave Inglesa
4-63
(Azul)Luz Indicadora de Baixa Tempera
tura do Líquido de Arrefeci‐
mento do Motor 4-63
*Luz Indicadora de Pré-Aquecimento*14-63
*Indicação do Filtro de Partículas Diesel
4-300
Indicador de Posição da Alavanca de Velocidades
4-90
Luz Indicadora/Indicação de Luzes Ligadas4-98
Luz Indicadora das Luzes de MáximosLuzes de Máximos-Médios
4-102
Sinal de Luzes 4-102
*Luz Indicadora das Luzes de Nevoeiro Dianteiras 4-104
*Luz Indicadora da Luz de Nevoeiro Traseira4-105
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-59
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

IndicadorIndicador Página
Luz Indicadora das Luzes de Mudança de Direção/Luzes de
Emergência Sinais de Mudança de Direção
e de Faixa4-106
Luzes de Emergência 4-116
Luz Indicadora/Indicação do Trav ão de Estacionamento Elé‐
trico (EPB)*1*27-48
Luz Indicadora do AUTOHOLD Ativo *14-124
*Luz Indicadora do Controlo da Velocidade de Cruzeiro de
Radar Mazda com função Stop & Go (MRCC com função
Stop & Go) 4-205
Luz Indicadora TCS/DSC*1
Sistema de Controlo de Tra‐
ção (TCS)4-131
Controlo Dinâmico de Estabi‐ lidade (DSC)4-133
Liga
7-48
Luz Indicadora TCS OFF*14-132
*Indicação de Seleção do Modo 4-143
(Verde)
*Luz Indicadora do Sistema de Controlo das Luzes de Máxi‐
mos (HBC) 4-154
*Luz Indicadora dos Faróis LED Adaptativos (ALH)
4-156
*Luz Indicadora do Sistema
de Monitorização do Ângulo
Morto (BSM) OFF*1
Exceto avaria 4-162
Av a r i a 7-48
(Branco)
*Indicação de Aviso do Alerta de Concentração do Condutor
(DAA) 4-176
(Branco)
*Indicação Principal do Control
o da Velocidade de Cruzeiro
de Radar Mazda (MRCC) 4-184
*Indicação Principal do Control
o da Velocidade de Cruzeiro
de Radar Mazda com função S top & Go (MRCC com função
Stop & Go) 4-198
Durante a Condução
Painel de Instrumentos e Indicadores
4-60*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

IndicadorIndicador Página
(Verde)
*Indicação do Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC) Definida 4-184
*Indicação de Velocidade de Cru
zeiro Definida do Controlo
da Velocidade de Cruzeiro de Radar Mazda com função Stop
& Go (MRCC com função Stop & Go) 4-198
*Indicação do Assistente de Faix
a de Rodagem (LAS) e Siste‐
ma de Aviso de Saída de Faixa de Rodagem (LDWS) 4-213
*Luz Indicadora do Assistente de Faixa de Rodagem (LAS) e
Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
OFF
*14-218
*Indicação da Ajuda Inteligente à Travagem em Cidade
(SCBS) Ajuda Inteligente à Travagem
em Cidade Avançada (SCBS Avançado)
4-234
Ajuda Inteligente à Travagem em Cidade [Mar cha em Fren‐
te] (SCBS F) 4-239
Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)4-244
*Luz Indicadora OFF da Ajuda I nteligente à Travagem/Ajuda
Inteligente à Travagem em Cidade (SBS/SCBS)*1
Ajuda Inteligente à Travagem
em Cidade Avançada (SCBS Avançado)
4-235
Ajuda Inteligente à Travagem em Cidade [Mar cha em Fren‐
te] (SCBS F) 4-240
Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)4-244
Sistema de Ajuda Inteligente à Travagem (SBS)4-246
(Branco)
*Indicação Principal do Limitador de Velocidade Regulável
(ASL) 4-223
(Verde)
*Indicação de Velocidade Definida do Limitador de Velocida‐
de Regulável (ASL) 4-223
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-61
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

IndicadorIndicador Página
(Branco)
*Indicação Principal da Velocidade de Cruzeiro 4-291
(Verde)
*Indicação de Velocidade de Cruzeiro Definida 4-291
*1 A luz liga quando a ignição é lig
ada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a lu z não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
*2 A luz liga, em contínuo, quando o travão de estacionamento é aplicado.
Durante a Condução
Painel de Instrumentos e Indicadores
4-62*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Luz Indicadora da Chave Inglesa
A indicação de chave inglesa é
apresentada nas seguintes condições.
•Quando for atingido o período
predefinido para a realização da
manutenção.
Consulte Monitor da Manutenção na
página 6-17.
•Quando for atin gido o período
predefinido para a substituição do óleo
do motor.
•(SKYACTIV-D 2.2)
•O óleo do motor está deteriorado.
•Quando for necessário drenar o filtro
de combustível. Consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
NOTA
•A indicação de chave inglesa poderá ser
apresentada mais cedo do que o previsto
em função das condições de utilização
do veículo.
•Sempre que o óleo do motor for
substituído, é necessário reinicializar a
unidade de controlo do motor do
veículo.
O seu Reparador Autorizado Mazda
poderá reinicializar a unidade de
controlo do motor ou consultar a página
6-29 para o Procedimento de
reinicialização da unidade de controlo
do motor do veículo.

Luz Indicadora de Baixa
Temperatura do Líquido de
Arrefecimento do Motor (Azul)
A luz liga continuamente quando a
temperatura do líquido de arrefecimento
do motor é baixa e desliga após o motor
atingir a temperatura normal de
funcionamento.
Luz Indicadora de Pré-Aquecimento
(SKYACTIV-D 2.2)
Quando a ignição é colocada na posição
ON, a luz indicadora das velas de
pré-aquecimento liga. A luz indicadora das
velas de pré-aquecimento desliga quando
o pré-aquecimento terminar.

Um problema no sistema pode ser
indicado nas seguintes condições. Solicite
a inspeção do seu veículo num reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
•A luz indicadora das velas de
pré-aquecimento não liga quando a
ignição é colocada na posição ON ou
permanece ligada.
•A luz indicadora das velas de
pré-aquecimento está a piscar.
Durante a Condução
Painel de Instrumentos e Indicadores
4-63
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

NOTA
Se o veículo for deixado com a ignição
ligada com o motor desligado e tiver
decorrido um longo período de tempo
após o fim do pré-aquecimento, o
pré-aquecimento poderá ser ativado
novamente e a luz indicadora das velas de
pré-aquecimento poderá ligar.
Durante a Condução
Painel de Instrumentos e Indicadores
4-64
CX-5_8HD5-EE-18K-PT_Edition12019-2-14 18:44:08

Painel de Instrumentos (Tipo C)

①Velocímetro........................................................................................................ página 4-65
② Conta-Rotações.................................................................................................. página 4-65
③ Ecrã Multi-Informação (Tipo C)................................. ....................................... página 4-66
④ Iluminação do Painel de Instrumentos............................................................... página 4-69
Ve l o c í m e t r o
O velocímetro indica a velocidade do
veículo.
Conta-Rotações
O conta-rotações indica o regime do motor
em milhares de rotações por minuto (rpm).
CUIDADO
Não acelere o motor com o ponteiro do
conta-rotações na ZONA VERMELHA.
Tal poderá causar sérios danos no motor.

ZONA DE
SEGURAN-
ÇA LIMIT E
ZONA
VERMELHA
*1A gama varia conforme o tipo
de indicador. *
1
*1
NOTA
Se o ponteiro do conta-rotações entrar na
ZONA DE SEGURANÇA LIMITE, isto
significa que o condutor deve colocar uma
velocidade superior para evitar entrar na
ZONA VERMELHA.
Durante a Condução
Painel de Instrumentos e Indicadores
4-65
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

Ecrã Multi-Informação (Tipo C)
Interruptor INFO
Ecrã Multi-Informação (T
ipo C)
O ecrã multi-informação indi ca a seguinte informação.
•Conta-quilómetros total
•Conta-quilómetros parcial
•Indicador de temperatura do lí quido de arrefecimento do motor
•Indicador do nível de combustível
•Temperatura exterior
•Computador de Bordo
•Alarme de Velocidade do Veículo
•Ecrã do Limitador de Velocidade Regulável (ASL)
•Ecrã do Controlo da Velocidade de Cruzeiro
Durante a Condução
Painel de Instrumentos e Indicadores
4-66
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

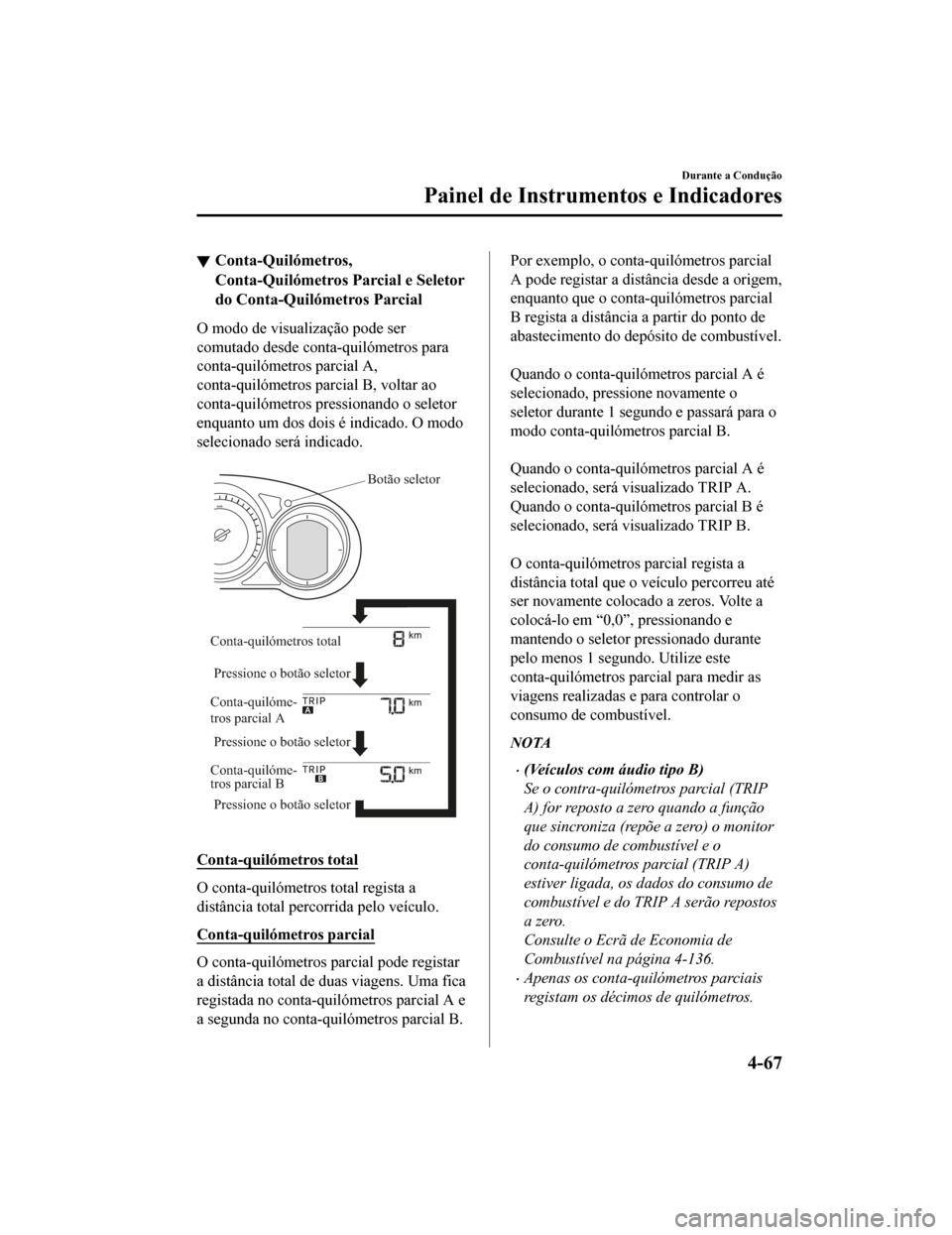

Conta-Quilómetros,
Conta-Quilómetros Parcial e Seletor
do Conta-Quilómetros Parcial
O modo de visualização pode ser
comutado desde conta-quilómetros para
conta-quilómetros parcial A,
conta-quilómetros parcial B, voltar ao
conta-quilómetros pressionando o seletor
enquanto um dos dois é indicado. O modo
selecionado será indicado.

Botão seletor
Pressione o botão seletor Pressione o botão seletor
Pressione o botão seletor
Conta-quilómetros total
Conta-quilóme-
tros parcial A
Conta-quilóme-
tros parcial B

Conta-quilómetros total
O conta-quilómetros total regista a
distância total percorrida pelo veículo.
Conta-quilómetros parcial
O conta-quilómetros parcial pode registar
a distância total de duas viagens. Uma fica
registada no conta-quilómetros parcial A e
a segunda no conta-quilómetros parcial B.
Por exemplo, o conta-quilómetros parcial
A pode registar a distância desde a origem,
enquanto que o conta-quilómetros parcial
B regista a distância a partir do ponto de
abastecimento do depósito de combustível.

Quando o conta-quilómetros parcial A é
selecionado, pressione novamente o
seletor durante 1 segundo e passará para o
modo conta-quiló
metros parcial B.

Quando o conta-quilómetros parcial A é
selecionado, será visualizado TRIP A.
Quando o conta-quilómetros parcial B é
selecionado, será visualizado TRIP B.

O conta-quilómetros parcial regista a
distância total que o veículo percorreu até
ser novamente colocado a zeros. Volte a
colocá-lo em “0,0”, pressionando e
mantendo o seletor pressionado durante
pelo menos 1 segundo. Utilize este
conta-quilómetros parcial para medir as
viagens realizadas e para controlar o
consumo de combustível.
NOTA
•(Veículos com áudio tipo B)
Se o contra-quilómetros parcial (TRIP
A) for reposto a zero quando a função
que sincroniza (repõe a zero) o monitor
do consumo de combustível e o
conta-quilómetros parcial (TRIP A)
estiver ligada, os dados do consumo de
combustível e do TRIP A serão repostos
a zero.
Consulte o Ecrã de Economia de
Combustível na página 4-136.
•Apenas os conta-quilómetros parciais
registam os décimos de quilómetros.
Durante a Condução
Painel de Instrumentos e Indicadores
4-67
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

•O registo dos conta-quilómetros
parciais serão apagados quando:
•A alimentação for interrompida
(fusível queimado ou bateria
desligada).
•O veículo tiver percorrido uma
distância superior a 9.999,9 km.
Indicador de Temperatura do
Líquido de Arrefecimento do Motor
Indica a temperatura do líquido de
arrefecimento do motor. O indicador a
branco indica que a temperatura do líquido
de arrefecimento do motor é baixa, e o
indicador a vermelho indica que a
temperatura do líquido de arrefecimento
do motor é alta e existe sobreaquecimento.

CUIDADO
Se o ponteiro do indicador da temperatura
do líquido de arrefecimento do motor
piscar (branco), existe a possibilidade de
sobreaquecimento. Conduza
cuidadosamente para reduzir a carga do
motor até encontrar um local seguro para
parar o veículo e permita que o motor
arrefeça.
Consulte Sobreaquecimento na página
7-38.
NOTA
•A unidade de temperatura (Centígrado/
Fahrenheit) do indicador do líquido de
arrefecimento do motor muda
juntamente com a unidade de
temperatura do indicador da
temperatura exterior.
Consulte Características de
Personalização na página 9-16.
•Durante a condução normal, a
temperatura do líquido de arrefecimento
do motor estabiliza a uma temperatura
igual ou inferior a 100 °C, e o indicador
indica uma gama inferior a 100 °C.
Indicador do Nível de Combustível
Quando a ignição é colocada na posição
ON, o indicador do nível de combustível
indica aproximadamente a quantidade de
combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.

Cheio
1/4 de depósito
Vazio
Durante a Condução
Painel de Instrumentos e Indicadores
4-68
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
