MAZDA MODEL CX-5 2019 Manuale del proprietario (in Italian)

•Avviso traffico posteriore in uscita da parcheggio (RCTA)
Se c'è un rischio di collisione con un veicolo che sta sopraggiungendo mentre è
visualizzata la vista posteriore /vista posteriore a schermo intero, viene visualizzata una
spia sul display centrale.
L'avviso traffico posteriore in uscita da parcheggio (RCTA) usa sensori radar (posteriori)
per rilevare veicoli in avvicinamento dai lati posteriori sinis tro e destro del veicolo, e
assiste il conducente nel contro llare dietro al veicolo, mentre questo sta facendo
retromarcia, mediante lampeggio delle spie luminose monitoraggi o punto cieco (spie
luminose BSM) e attivazio ne di una spia acustica.
Vedi Avviso traffico posteriore in uscita da parcheggio (RCTA) a pagina 4-175.
Portata del monitor vista 360°
: T elecamere
: Sensori ad ultrasuoni
: Sensori radar (posteriori)
Al volante
i-ACTIVSENSE
4-245
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

ATTENZIONE
Verificare sempre che l'area attorno al veicolo sia sicura tramite gli specchietti e guardandola
direttamente con il propri occhi durante la guida.
Il monitor vista 360° è un dispositivo ausiliario che assiste il conducente nel controllare la
sicurezza nell'area attorno al veicolo.
La portata delle telecamere e il range di rileva mento dei sensori sono limitati. Per esempio, le
aree nere dell'immagine del davanti e del didietro del veicolo e i punti di congiunzione delle
immagini delle telecamere sono punti ciechi do ve un ostacolo potrebbe non essere visibile. In
aggiunta, le linee d'ingombro del veicolo prolungate e le linee del percorso del veicolo
proiettate vanno usate solo come riferiment i, e le immagini mostrate sullo schermo
potrebbero differire dalle condizioni reali.
AVVERTENZA
 Non utilizzare il monitor vista 360° in presen za di ognuna delle condizioni seguenti.
 Strade coperte da ghiaccio o neve.
 Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
 Le porte anteriori o il portellone non sono chiuse (o non è chiuso) completamente.
 Il veicolo si trova su una strada in pendenza.
 Gli specchietti retrovisori esterni sono ritratti.
 Non esporre a colpi telecamera anteriore/po steriore, paraurti anteriore e specchietti
retrovisori esterni. Si potrebbero alterare la posizione o l'angolo d'installazione della
telecamera.
 Le telecamere sono a tenuta stagna. No n smontare, modificare o rimuovere una
telecamera.
 Il coperchio della telecamera è realizzato in plastica rigida, pertanto non applicarvi agenti
come sgrassatori, solventi organici, cera o patine. Se i suddetti agenti finiscono sul
coperchio della telecamera, pulire immedi atamente con uno strofinaccio morbido.
 Non sfregare la lente della telecamera con forz a usando una spazzola dura o abrasiva. Ciò
potrebbe graffiare la lente della telecamera con effetti negativi sulle immagini.
 Rivolgersi ad un Riparatore Autorizzato Mazd a per far riparare, verniciare o sostituire la
telecamera anteriore/posteriore, il paraurti anteriore e gli specchietti retrovisori esterni.
Al volante
i-ACTIVSENSE
4-246
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Osservare le avvertenze indicate di seguito pe r essere sicuri che il monitor vista 360° operi
normalmente.
 Non modificare le sospensioni del veicolo e/o non abbassare/alzare la carrozzeria del
veicolo.
 Usare sempre ruote conformi al tipo e alle dimensioni specificate sia davanti che dietro.
Per la sostituzione degli pneumatici, rivo lgersi ad un Riparatore Autorizzato Mazda.
 Quando il display è freddo, le immagini potrebbero lasciare scie o lo schermo potrebbe
risultare più scuro del solito, rendendo difficile il controllo dei dintorni del veicolo. Verificare
sempre visivamente le condizioni di sicurezza davanti e intorno al veicolo durante la guida.
 Le modalità di parcheggio/arresto del ve icolo mediante uso del monitor vista 360°
differiscono a seconda delle situazioni/condizioni della strada e delle condizioni del veicolo.
Quando e di quanto viene sterzato il volante varia a seconda della situazione, pertanto si
devono sempre controllare i dintorni del veic olo direttamente con i propri occhi mentre si
sta usando il sistema.
Inoltre, prima di usare il sistema ci si deve sempre accertare che il veicolo possa
parcheggiare/arrestarsi nello spazio di parcheggio/arresto.
NOTA
•Se sulla lente della te lecamera ci sono gocce d'acqua, ne ve o fango, pulire con uno strofinaccio
morbido. Se la lente della telecamera è mo lto sporca, lavarla con detergente neutro.
•Se l'area d'installazione della telecamera, per esempio il portellone o gli specchietti
retrovisori esterni, è rimasta danneggiata a seguito di un incidente, la telecamera
(posizione, angolo d'installazione) potrebbe essersi spostata. Rivolgersi sempre ad un
Riparatore Autorizzato Mazda per far ispezionare il veicolo.
•Se la telecamera viene esposta ad eccessive variazioni di temperatura, per esempio
versandole addosso dell'acqua calda quando fa freddo, il monitor vista 360° potrebbe non
operare normalmente.
•Se la tensione di batteria è bassa, lo schermo potrebbe temporaneamente risultare
scarsamente visibile, tuttavia questo non significa che c'è un problema.
•Il monitor vista 360° è soggetto a limitazioni. Oggetti che si trovano sotto il paraurti o
vicini alle due estremità del paraurti non possono essere visualizzati.
•Ostacoli che si trovano al disopra del range dell'immagine superiore della telecamera
non vengono visualizzati.
•In presenza delle condizioni seguenti, lo sche rmo potrebbe risultare scarsamente visibile,
tuttavia questo non sign ifica che c'è un problema.
•La temperatura nei pressi della lente è particolarmente alta/bassa.
•Condizioni di tempo piovoso, gocce d'acqua sulla telecamera o umidità elevata.
•Fango o corpi estranei nei pressi della telecamera.
•Una sorgente luminosa estremamente intensa co me la luce del sole o il fascio di fari è
puntata direttamente sulla lente della telecamera.
Al volante
i-ACTIVSENSE
4-247
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

•Poiché la telecamera del monitor vista 360° usa una lente speciale, la distanza
visualizzata sullo schermo differisce dalla distanza reale.
•Gli ostacoli visualizzati sullo schermo possono apparire diversi da come sono realmente.
(Gli ostacoli possono sembrare più bassi, più grandi o più lunghi di quanto siano
realmente.)
•Non applicare adesivi alla telecamera o all'area attorno ad essa. In aggiunta, non
installare targhe illuminate nell'area attorno ad una telecamera. Altrimenti la telecamera
potrebbe non visualizzare correttame nte le condizioni nei dintorni.
Tipi di immagini visualizzate sullo schermo
Vista superiore/Vista anteriore
Visualizza l'immagine dell'area attorno al veicolo e davanti al veicolo.
Schermo vista anterioreSchermo vista superiore
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista anteriore a schermo intero
Visualizza l'immagine dell'area davanti al veicolo (a schermo intero).
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Al volante
i-ACTIVSENSE
4-248
CX-5_8HD5-EE-18K-IT_Edition1
2019-2-14 17:51:09

Vista laterale
Visualizza l'immagine dei lati sinistro e destro del veicolo.
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista superiore/Vista posteriore
Visualizza l'immagine dell'area attorno al veicolo e dietro al veicolo.
Schermo vista posterioreSchermo vista superiore
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista posteriore a schermo intero
Visualizza l'immagine dell'area
dietro al veicolo (a schermo intero).
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-249
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Come usare il sistema
Vista superiore/Vista anteriore, Vista anteriore a schermo intero, Vista laterale
Indicazione
Le immagini vengono visualizzate sullo schermo quando l'interruttore monitor vista 360°
viene premuto mentre tutte le condizioni indicate di seguito so no soddisfatte.
•L'accensione viene commutata su ON.
•La leva cambio/leva selettore è in una posizione diversa da R.

Al volante
i-ACTIVSENSE
4-250
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

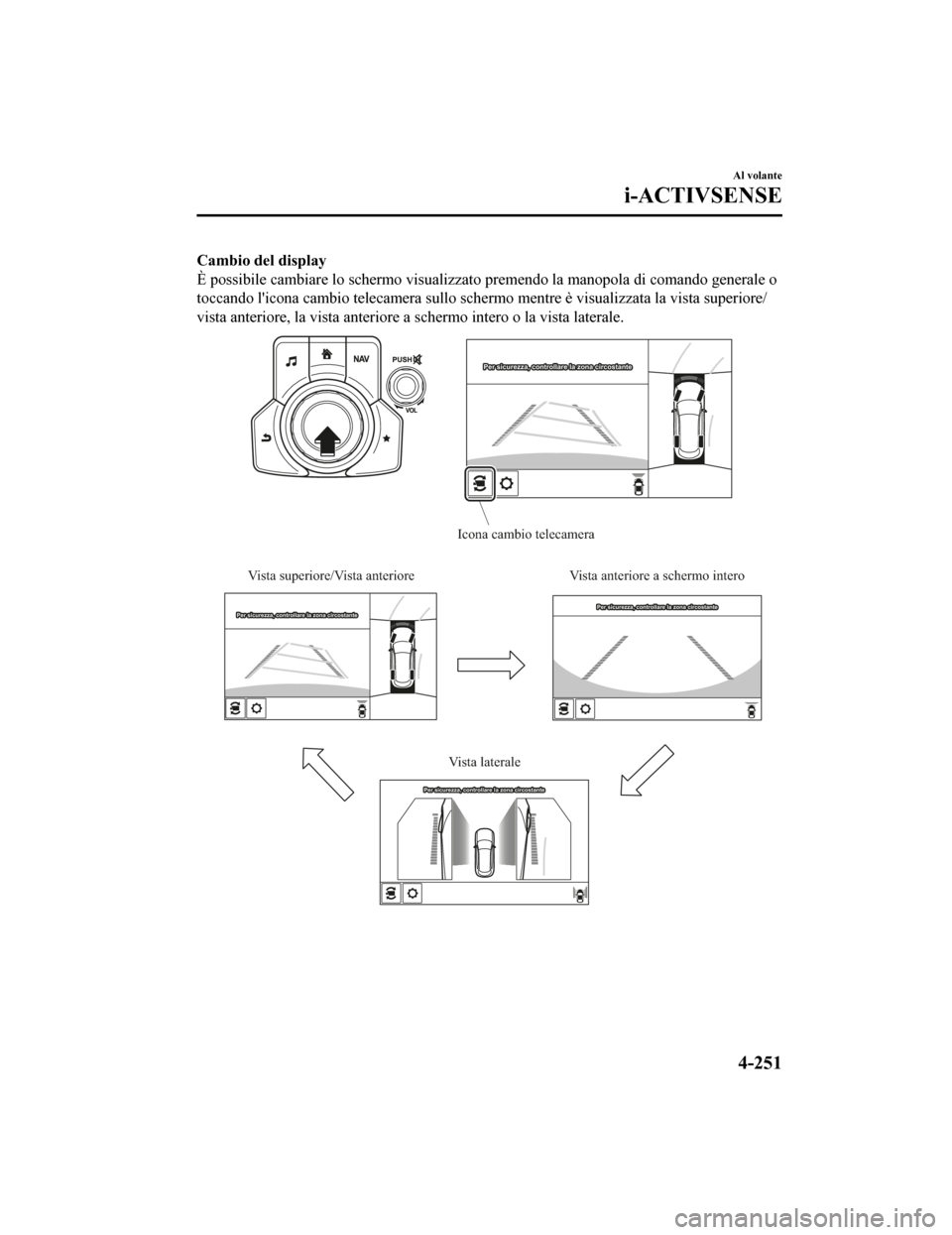

Cambio del display
È possibile cambiare lo schermo visualizzato premendo la manopola di comando generale o
toccando l'icona cambio telecamera sullo schermo mentre è visualizzata la vista superiore/
vista anteriore, la vista anteriore a schermo intero o la vista laterale.
Vista superiore/Vista anterioreVista anteriore a schermo intero
Vista laterale
Icona cambio telecamera
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-251
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

NOTA
•Quando la leva cambio/leva selettore è in posizione R, lo schermo visualizzato non
commuta nella vista superiore/vista anteriore, nella vista anteriore a schermo intero o
nella vista laterale.
•La visualizzazione della vista superiore/vist a anteriore, della vista anteriore a schermo
intero o della vista laterale cessa anche quando le condizioni di visualizzazione
combaciano con una qualsiasi delle condizioni seguenti.
•Quando viene premuto uno degli interruttori attorno alla manopola di comando
generale.
•(Cambio manuale)
Il freno di stazionamento è applicato.
•(Cambio automatico)
La leva selettore si trova nella posizione P (la visualizzazione avviene quando la leva
selettore si trova in una posizione diversa da P).
•(La visualizzazione avviene quando la velocità del veicolo è inferiore a 15 km/h)
•Sono trascorsi 4 minuti e 30 secondi.
•La velocità del veicolo è pari o superiore a 15 km/h circa.
•(La visualizzazione avviene quando la velocità del veicolo è pari o superiore a
15 km/h circa)
•La velocità del veicolo è pari o superiore a 15 km/h circa dopo che sono trascorsi
8 secondi da quando l'interruttore monitor vista 360° è stato premuto.
•Sono trascorsi quattro minuti e 22 secondi dal momento in cui la velocità del veicolo
era inferiore a 15 km/h dopo che sono trascorsi 8 secondi da quando l'interruttore
monitor vista 360° è stato premuto.
•Il monitor vista 360° visualizza la schermata precedentemente visualizzata.
•Le impostazioni del monitor vista 360° si possono cambiare come segue.
Vedi Opzioni personal izzate a pagina 9-15.
•Visualizzazione automatica del monitor vista 360° quando il sensore ad ultrasuoni
rileva un ostacolo.
•Visualizzazione automatica del monitor vista 360° quando l'accensione viene
commutata su ON.
Vista superiore/Vista posteriore, Vista posteriore a schermo in tero
La vista superiore/vista posteriore a schermo intero viene visualizzata quando tutte le
condizioni indicate di seguito sono soddisfatte.
•L'accensione viene commutata su ON.
•La leva cambio/leva selettore è in posizione R.
Al volante
i-ACTIVSENSE
4-252
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

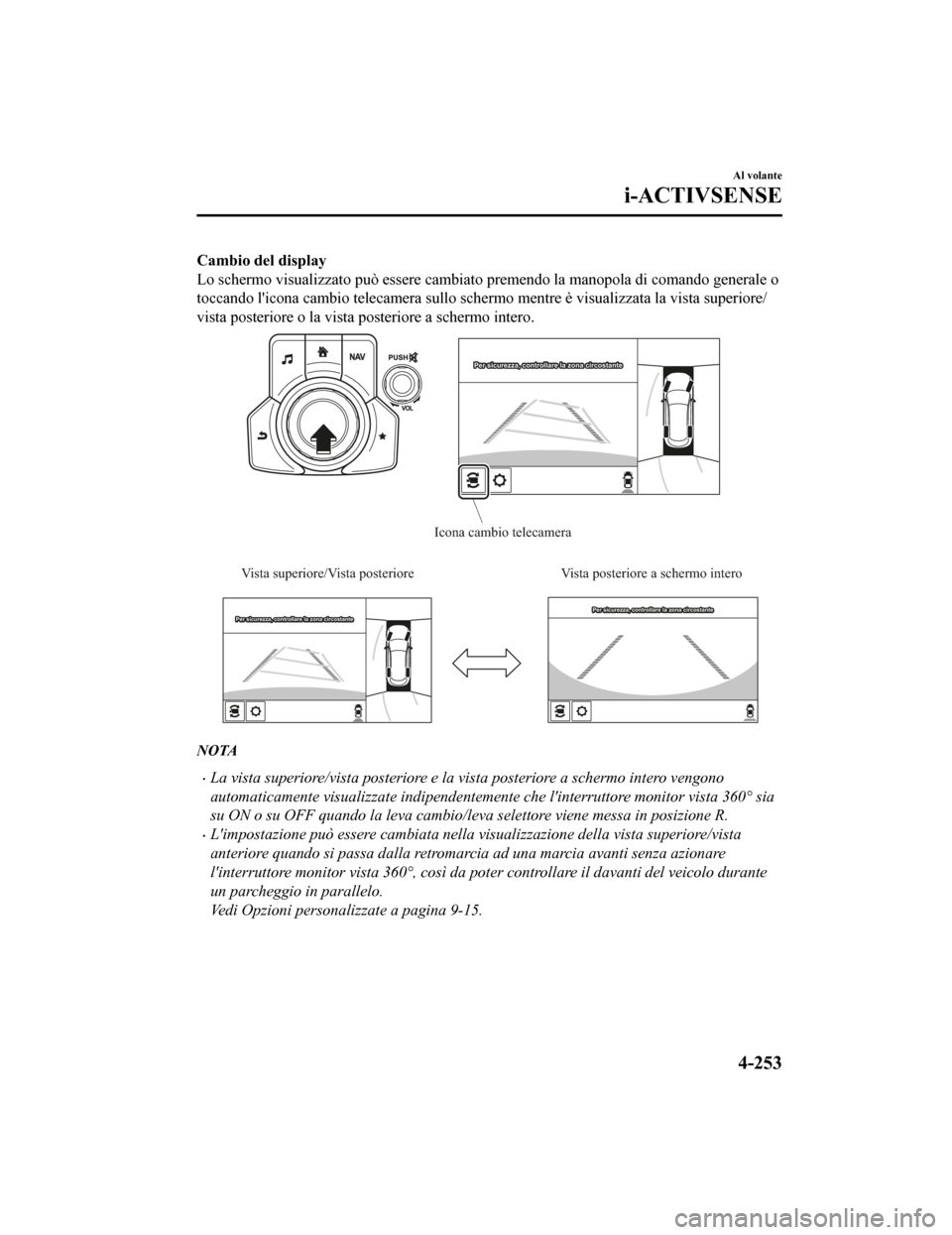

Cambio del display
Lo schermo visualizzato può essere cambiato premendo la manopola di comando generale o
toccando l'icona cambio telecamera sullo schermo mentre è visualizzata la vista superiore/
vista posteriore o la vista posteriore a schermo intero.
Vista superiore/Vista posterioreVista posteriore a schermo intero
Icona cambio telecamera
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
NOTA
•La vista superiore/vista posteriore e la vista posteriore a schermo intero vengono
automaticamente visualizzate indipendentemente che l'interruttore monitor vista 360° sia
su ON o su OFF quando la leva cambio/leva selettore viene messa in posizione R.
•L'impostazione può essere cambiata nella vi sualizzazione della vista superiore/vista
anteriore quando si passa dalla retromarcia ad una marcia avanti senza azionare
l'interruttore monitor vista 360°, così da po ter controllare il davanti del veicolo durante
un parcheggio in parallelo.
Vedi Opzioni personalizzate a pagina 9-15.
Al volante
i-ACTIVSENSE
4-253
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Operazioni/icone sullo schermo
ATTENZIONE
Arrestare sempre il veicolo quando si regola la qualità dell'immagine del monitor vista 360°.
Non regolare la qualità dell'immagine del monitor vista 360° mentre si guida. Se la qualità
dell'immagine del monitor vista 360° (luminosità, contrasto, tono e intensità del colore) viene
regolata mentre si guida, si potrebbe causare un incidente.
(Esempio visualizzazione)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Display/Icona Descrizione
Icona stato vistaIndica quale immagine è visualizzata tra vista anteriore/vista
anteriore a schermo intero/vista laterale/vista posteriore/vist a
posteriore a schermo intero.
Icona stato sensore di parcheg gio Indica che il sensore di parch eggio ha un problema o è disatti‐
vato.
Icona stato sistema di avviso traffico
posteriore in uscita da parcheggio
(RCTA) Indica che il sensore radar (posteriore) ha un problema o è di‐
sattivato.
Icona cambio telecamera
Ogni volta che si tocca lo schermo, lo schermo visualizzato
cambia.
Icona impostazione Si può regolare la qualità dell'immagine del monitor vista
360°.
Al volante
i-ACTIVSENSE
4-254
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09
