Стояночный тормоз
Начало движения и вождение автомобиля 6-9
6
E00642100176
Как следует из названия , такой стояночный тормоз включается
и выключается при помощи электропривода .
На включение стояночного тормоза указывают контрольная
лампа тормозной системы (красного цвета ) на щитке приборов
иконтрольная лампа (А) на включателе стояночного тормоза
с электроприводом .
Стояночный тормоз с электроприводом*
ПРИМЕЧАНИЕ
 Работа электропривода стояночного тормоза сопровождается соот -
ветствующим звуком , который может быть слышен пассажирам
автомобиля . Это не свидетельствует о неисправности , стояночный
тормоз с электроприводом работает в штатном режиме .
 При низком уровне заряда аккумуляторной батареи или ее полном
разряде стояночный тормоз с электроприводом не включается и не
выключается . См . раздел «Запуск двигателя от внешнего ис
точ -
ника энергии » на стр . 8-3.
 Вы можете ощутить перемещение педали тормоза при задейство-
вании стояночного тормоза с электроприводом .
Это не является признаком неисправности .
Включение стояночного тормоза
1. Остановите автомобиль .
2. Уд е р ж и в а я нажатой педаль тормоза , потяните за выключа -
тель стояночного тормоза с электроприводом .
ПРЕДОСТЕРЕЖЕНИЕ
 Не включайте стояночный тормоз с электроприводом во время
движения автомобиля . В противном случае возможен перегрев
и /или преждевременный износ деталей тормозных механизмов ,
что снижает эффективность тормозов .

Стояночный тормоз
6-10 Начало движения и вождение автомобиля
6

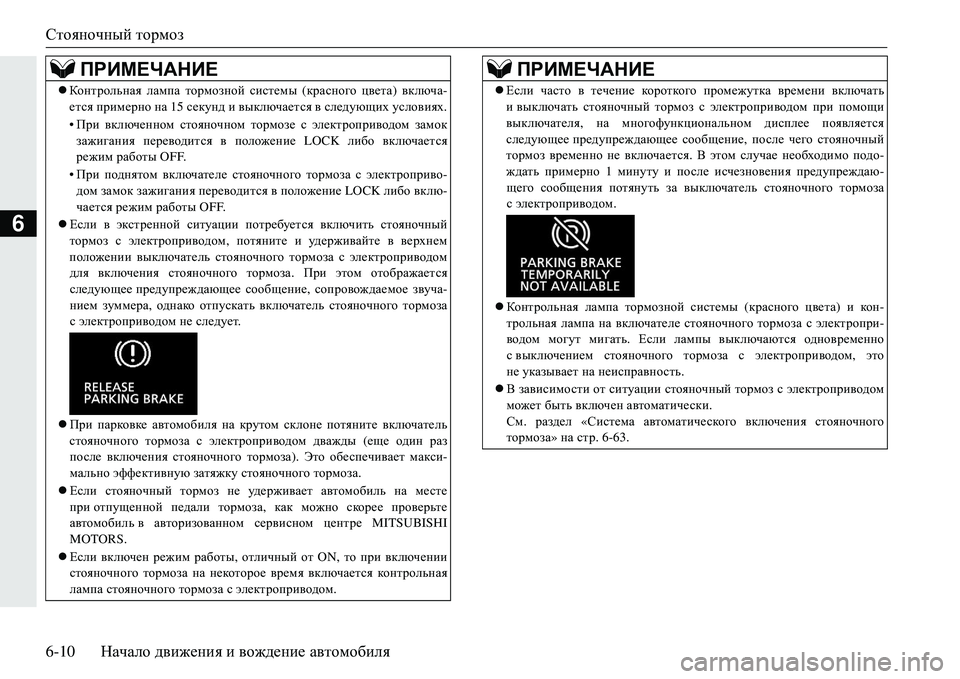

ПРИМЕЧАНИЕ
 Контрольная лампа тормозной системы (красного цвета ) включа -
ется примерно на 15 секунд и выключается в следующих условиях .
• При включенном стояночном тормозе с электроприводом замок
зажигания переводится в положение LOCK либо включается
режим работы OFF.
• При поднятом включателе стояночного тормоза с электроприво -
дом замок зажигания переводится в положение LOCK либо вклю-
чается режим работы OFF.
 Если в э
кстренной ситуации потребуется включить стояночный
тормоз с электроприводом , потяните и уд е р ж и в а й т е в верхнем
положении выключатель стояночного тормоза с электроприводом
для включения стояночного тормоза . При этом отображается
следующее предупреждающее сообщение , сопровождаемое звуча -
нием зуммера , однако отпускать включатель стояночного тормоза
с электроприводом не следует .
 При парковке автомобиля на крутом склоне потяните включатель
стояночного тормоза с электроприводом дв
ажды (еще один раз
после включения стояночного тормоза ). Это обеспечивает макси -
мально эффективную затяжку стояночного тормоза .
 Если стояночный тормоз не уд е р ж и в а е т автомобиль на месте
при отпущенной педали тормоза , как можно скорее проверьте
автомобиль в авторизованном сервисном центре MITSUBISHI
MOTORS.
 Если включен режим работы , отличный от ON, то при включении
стояночного тормоза на некоторое время включается контрольная
лампа ст
ояночного тормоза с электроприводом .
Если часто в течение короткого промежутка времени включать
ивыключать стояночный тормоз с электроприводом при помощи
выключателя , на многофункциональном дисплее появляется
следующее предупреждающее сообщение , после чего стояночный
тормоз временно не включается . В этом случае необходимо подо -
ждать примерно 1 минуту и после исчезновения предупреждаю -
щего сообщения потянуть за выключатель стояночного тормоза
с электроприводом .
 Контрольная лампа тормозной системы (красног
о цвета) и кон -
трольная лампа на включателе стояночного тормоза с электропри -
водом могут мигать . Если лампы выключаются одновременно
свыключением стояночного тормоза с электроприводом , это
не указывает на неисправность .
 В зависимости от ситуации стояночный тормоз с электроприводом
может быть включен автоматически .
См . раздел «Система автоматического включения стояночного
тормоза »на стр . 6-63.
ПРИМЕЧАНИЕ

Стояночный тормоз
Начало движения и вождение автомобиля 6-11
6
При плавном нажатии на педаль акселератора , если все осталь -
ные условия соблюдены , стояночный тормоз с электроприводом
выключится автоматически .
 Двигатель работает .
 Рычаг селектора находится в положении D (движение ) или
R( задний ход).
 Ремень безопасности водителя пристегнут .
На выключение стояночного тормоза с электроприводом указы -
вает выключение контрольной лампы тормозной системы
(красного цвета ) и контрольной лампы на вы
ключателе стояноч-
ного тормоза с электроприводом .
Перед началом движения убедитесь , что стояночный тормоз
выключен , а также выключена контрольная лампа тормозной
системы .

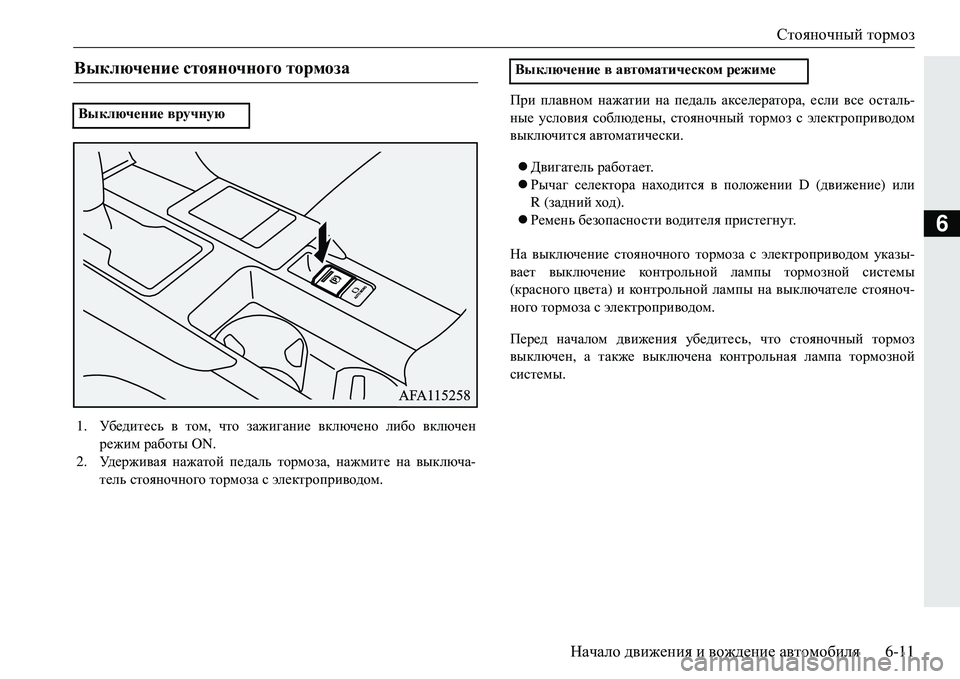

Выключение стояночного тормоза
Выключение вручную
1. Убе д и т е с ь в том , что зажигание включено либо включен
режим работы ON.
2. Уд е р ж и в а я нажатой педаль тормоза , нажмите на выключа -
тель стояночного тормоза с электроприводом .Выключение в автоматическом режиме

Стояночный тормоз
6-12 Начало движения и вождение автомобиля
6

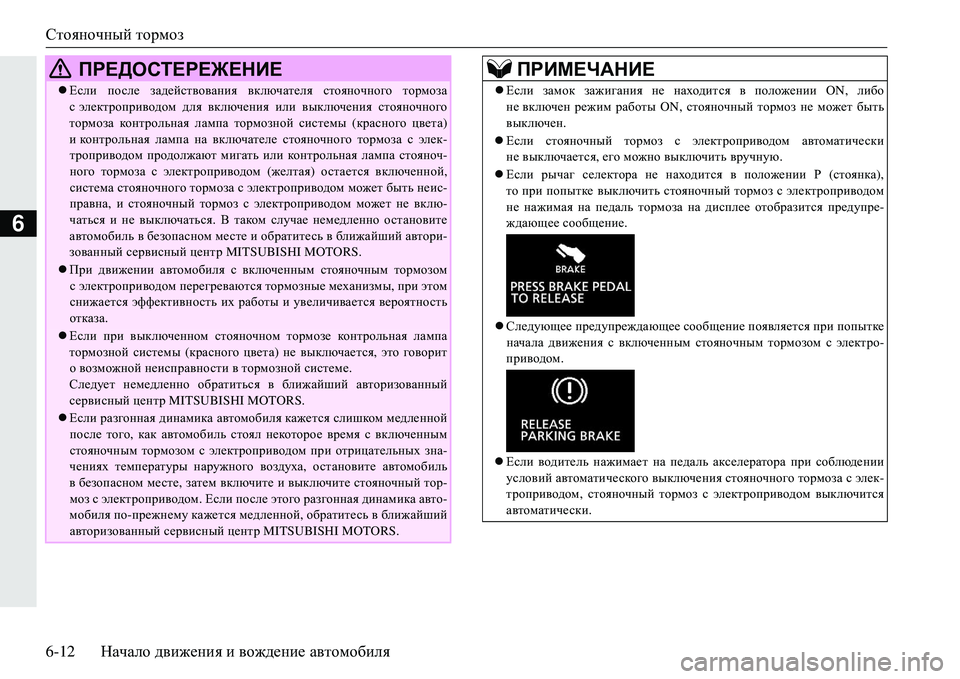

ПРЕДОСТЕРЕЖЕНИЕ
 Если после задействования включателя стояночного тормоза
с электроприводом для включения или выключения стояночного
тормоза контрольная лампа тормозной системы (красного цвета )
иконтрольная лампа на включателе стояночного тормоза с элек -
троприводом продолжают мигать или контрольная лампа стояноч -
ного тормоза с электроприводом (желтая ) остается включенной ,
система стояночного тормоза с электроприводом может быть неис -
правна , и стояночный то
рмоз с электроприводом может не вклю-
чаться и не выключаться . В таком случае немедленно остановите
автомобиль в безопасном месте и обратитесь в ближайший автори -
зованный сервисный центр MITSUBISHI MOTORS.
При движении автомобиля с включенным стояночным тормозом
с электроприводом перегреваются тормозные механизмы , при этом
снижается эффективность их работы и увеличивается вероятность
отказа .
Если при выключенном стояночном тормозе контрольная лампа
тормозной системы (красного цвета) не выключается , это говорит
овозможной неисправности в тормозной системе .
Следует немедленно обратиться в ближайший авторизованный
сервисный центр MITSUBISHI MOTORS.
Если разгонная динамика автомобиля кажется слишком медленной
после того, как автомобиль стоял некоторое время с включенным
стояночным тормозом с электроприводом при отрицательных зна -
чениях температуры наружного воздуха , остановите автомобиль
вбезопасном месте , затем включите и выключите стояночный тор -
моз с электроприводом . Если после этого разгонная динамика авто -
мобиля по -прежнему кажется медленной , обратитесь в бл
ижайший
авторизованный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Если замок зажигания не находится в положении ON, либо
не включен режим работы ON, стояночный тормоз не может быть
выключен .
 Если стояночный тормоз с электроприводом автоматически
не выключается , его можно выключить вручную .
 Если рычаг селектора не находится в положении Р ( стоянка),
то при попытке выключить стояночный тормоз с электроприводом
не нажимая на педаль тормоза на дисплее отобразится п
редупре-
ждающее сообщение .
 Следующее предупреждающее сообщение появляется при попытке
начала движения с включенным стояночным тормозом с электро -
приводом .
 Если водитель нажимает на педаль акселератора при соблюдении
условий автоматического выключения стояночного тормоза с элек -
троприводом , стояночный тормоз с электроприводом выключится
автоматически .

Стояночный тормоз
Начало движения и вождение автомобиля 6-13
6

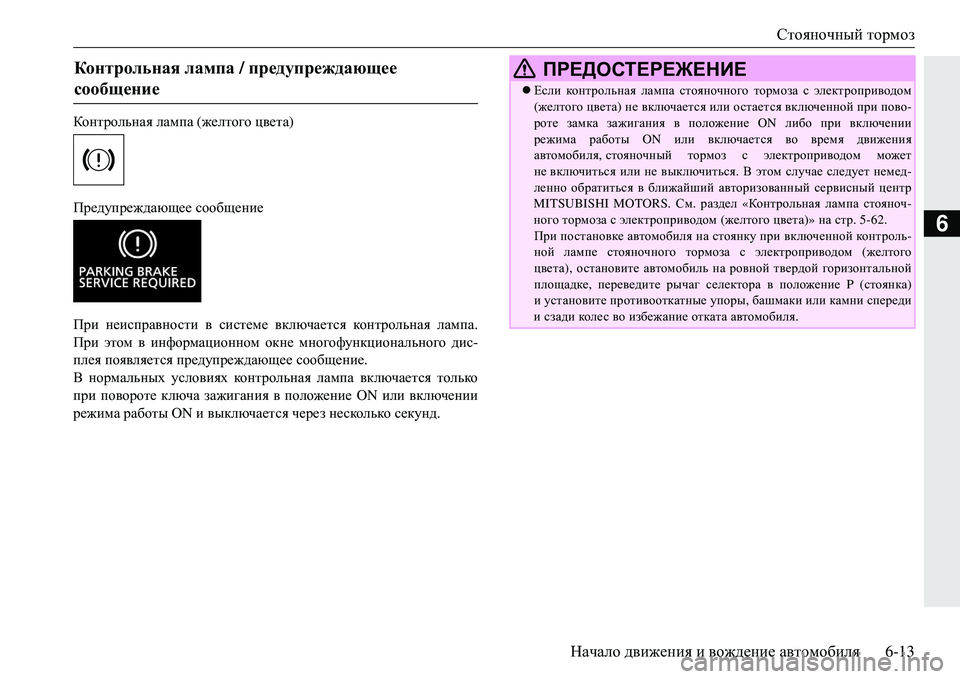

Контрольная лампа (желтого цвета )
Предупреждающее сообщение
При неисправности в системе включается контрольная лампа .
При этом в информационном окне многофункционального дис -
плея появляется предупреждающее сообщение .
В нормальных условиях контрольная лампа включается только
при повороте ключа зажигания в положение ON или включении
режима работы ON и выключается через несколько секунд .
Контрольная лампа / предупреждающее
сообщение

ПРЕДОСТЕРЕЖЕНИЕ
 Если контрольная лампа стояночного тормоза с электроприводом
( желтого цвета ) не включается или остается включенной при пово -
роте замка зажигания в положение ON либо при включении
режима работы ON или включается во время движения
автомобиля ,стояночный тормоз с электроприводом может
не включиться или не выключиться . В этом случае следует немед -
ленно обратиться в ближайший авторизованный сервисный цен
тр
MITSUBISHI MOTORS. См. раздел «Контрольная лампа стояноч -
ного тормоза с электроприводом (желтого цвета )» на стр . 5-62.
При постановке автомобиля на стоянку при включенной конт роль -
ной лампе стояночного тормоза с электроприводом (желтого
цвета ), остановите автомобиль на ровной твердой горизонтальной
площадке , переведите рычаг селектора в положение P (стоянка )
и установите противооткатные упоры , башмаки или камни спереди
исзади кол е с во изб
ежание отката автомобиля .

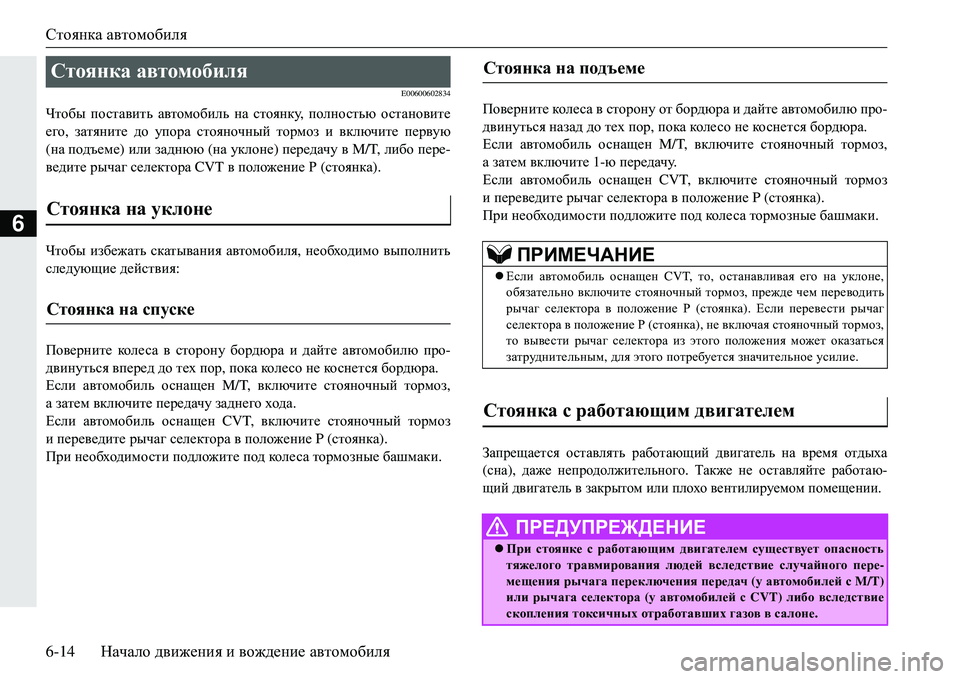

Стоянка автомобиля
6-14 Начало движения и вождение автомобиля
6
E00600602834
Чтобы поставить автомобиль на стоянку , полностью остановите
его , затяните до упора стояночный тормоз и включите первую
(на подъеме ) или заднюю (на уклоне ) передачу в M/T, либо пере -
ведите рычаг селектора CVT в положение Р ( стоянка ).
Чтобы избежать скатывания автомобиля , необходимо выполнить
следующие действия :
Поверните коле с а в сторону бордюра и дайте автомобилю про -
двинуться вперед до те
х пор , пока кол е со не коснется бордюра .
Если автомобиль оснащен M/T, включите стояночный тормоз ,
азатем включите передачу заднего хода .
Если автомобиль оснащен CVT, включите стояночный тормоз
ипереведите рычаг селектора в положение P (стоянка ).
При необходимости подложите под коле с а тормозные башмаки .Поверните
кол е с а в сторону от бордюра и дайте автомобилю про -
двинуться назад до тех пор , пок
а коле со не коснется бордюра .
Если автомобиль оснащен M/T, включите стояночный тормоз ,
азатем включите 1-ю передачу .
Если автомобиль оснащен CVT, включите стояночный тормоз
ипереведите рычаг селектора в положение P (стоянка ).
При необходимости подложите под коле с а тормозные башмаки .
Запрещается оставлять работающий двигатель на время отдыха
(сна ), даже непродолжительного . Также не оставляйте работаю-
щий двигатель в закрытом или плохо вентилируемом помещении.
Стоянка автомобиля
Стоянка на уклоне
Стоянка на спуске
Стоянка на подъеме
ПРИМЕЧАНИЕ
Если автомобиль оснащен CVT, то , останавливая его на уклоне ,
обязательно включите стояночный тормоз , прежде чем переводить
рычаг селектора в положение Р ( стоянка). Если перевести рычаг
селектора в положение Р ( стоянка), не включая стояночный тормоз ,
то вывести рычаг селектора из этого положения может оказаться
затруднительным , для этого потребуется значительное усилие .
Стоянка с работающим двигателем
ПРЕДУПРЕЖДЕНИЕ
 При стоянке с работающим двигателем существует опасность
тяжелого травмирования людей вследствие случайного пере -
мещения рычага переключения передач (у автомобилей с M/T)
или рычага селектора (у автомобилей с CVT) либо вследствие
скопления токсичных отработавших газов в салоне .

Регулировка рулевой колонки по вылету и углу наклона
Начало движения и вождение автомобиля 6-15
6
В этом случае для последующего поворота рулевого кол е с а
потребуется большее усилие .
См . раздел «Электроусилитель рулевого управления (EPS)»
на стр . 6-74.
Выходя из автомобиля , обязательно извлеките ключ из замка
зажигания и заприте все двери , включая дверь багажного
отделения .
Всегда старайтесь останавливать автомобиль в хорошо освещен -
ном месте .
E00600701737
1.Освободите рычаг фиксации рулевой кол о н к и , поддерживая
рулевое кол е с о .
2. Ус т а н о в и т е рулевое кол е со на требуемую высоту .
3. Зафиксируйте рулевую кол о н ку , потянув рычаг фиксации
рулевой кол о н к и вверх до упора .
Место стоянки
ПРЕДУПРЕЖДЕНИЕ
 Не останавливайте автомобиль в местах , гд е легковоспламеня -
ющиеся материалы , например сухая трава , могут соприкос -
нуться с горячими деталями системы выпуска автомобиля ,
поскольку это может привести к пожару .
Запрещается длительное время уд е р ж и в ат ь
рулевое колесо в крайнем положении
При выходе из автомобиля
Регулировка рулевой колонки по вылету
и углу наклона
AЗаблокировано
B Разблокировано
ПРЕДУПРЕЖДЕНИЕ
 Запрещается регулировать положение рулевого колеса
во время движения автомобиля .

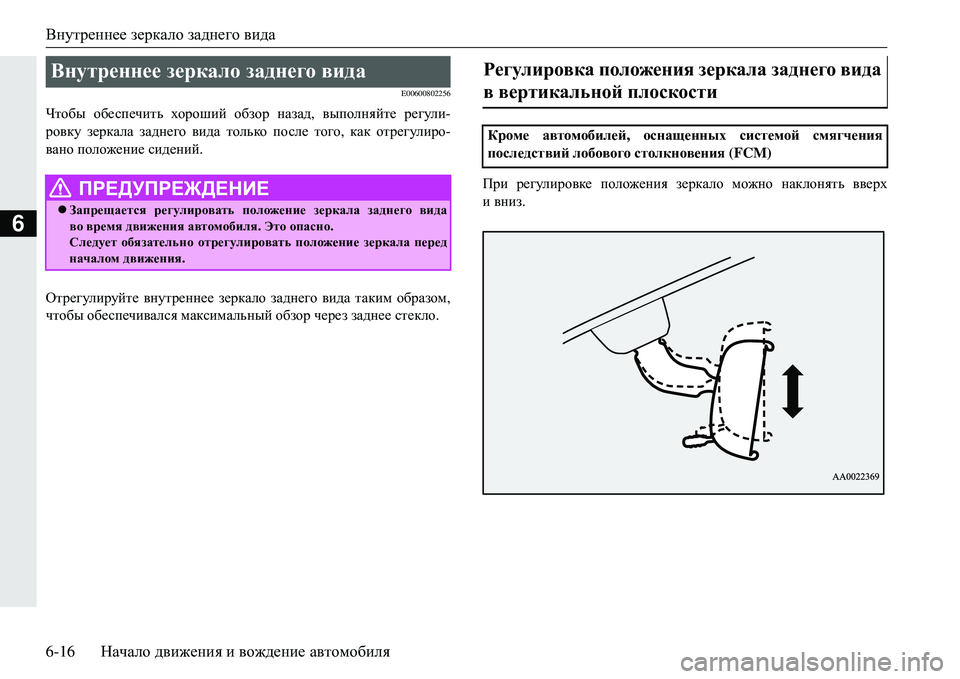

Внутреннее зеркало заднего вида
6-16 Начало движения и вождение автомобиля
6
E00600802256
Чтобы обеспечить хороший обзор назад, выполняйте регули -
ровку зеркала заднего вида только после того , как отрегулиро -
вано положение сидений.
Отрегулируйте внутреннее зеркало заднего вида таким образом,
чтобы обеспечивался максимальный обзор через заднее стекло . При
регулировке положения зеркало можно наклонять вверх
ивниз .
Внутреннее зеркало заднего вида
ПРЕДУПРЕЖДЕНИЕ
 Запрещается регулировать положение зеркала заднего вида
во время движения автомобиля . Это опасно .
Следует обязательно отрегулировать положение зеркала перед
началом движения .
Регулировка положения зеркала заднего вида
в вертикальной плоскости
Кроме автомобилей , оснащенных системой смягчения
последствий лобового столкновения (FCM)

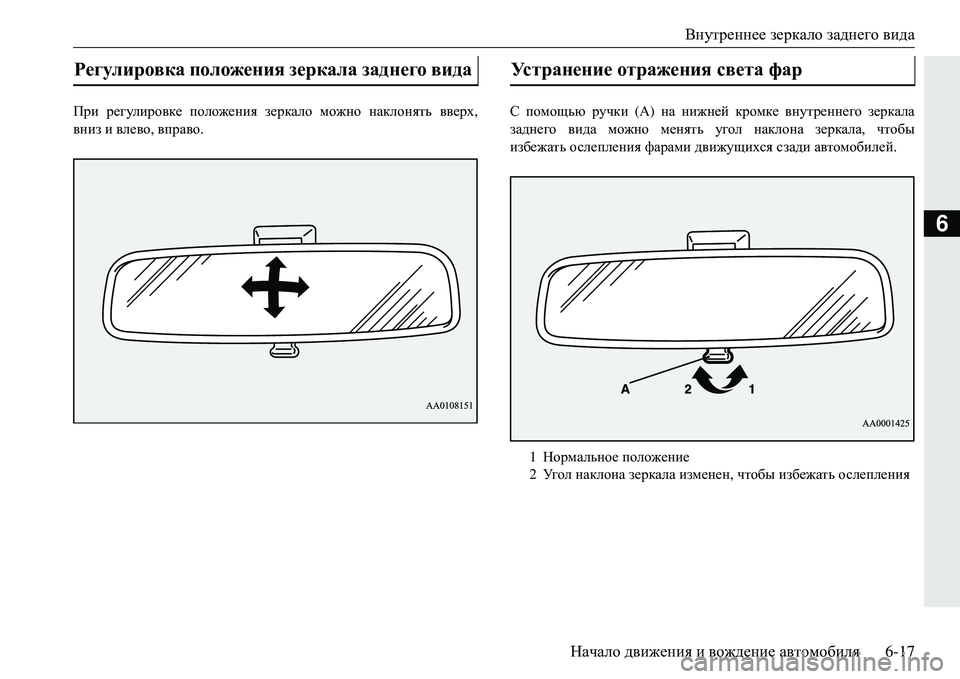

Внутреннее зеркало заднего вида
Начало движения и вождение автомобиля 6-17
6
При регулировке положения зеркало можно наклонять вверх ,
вниз и влево , вправо . С
помощью ручки (А) на нижней кромке внутреннего зеркала
заднего вида можно менять угол наклона зеркала , чтобы
избежать ослепления фарами движущихся сзади автомобилей .
Регулировка положения зеркала заднего вида Ус т р а н е н и е отражения света фар
1Нормальное положение
2 Уг о л наклона зеркала изменен, чтобы избежать ослепления

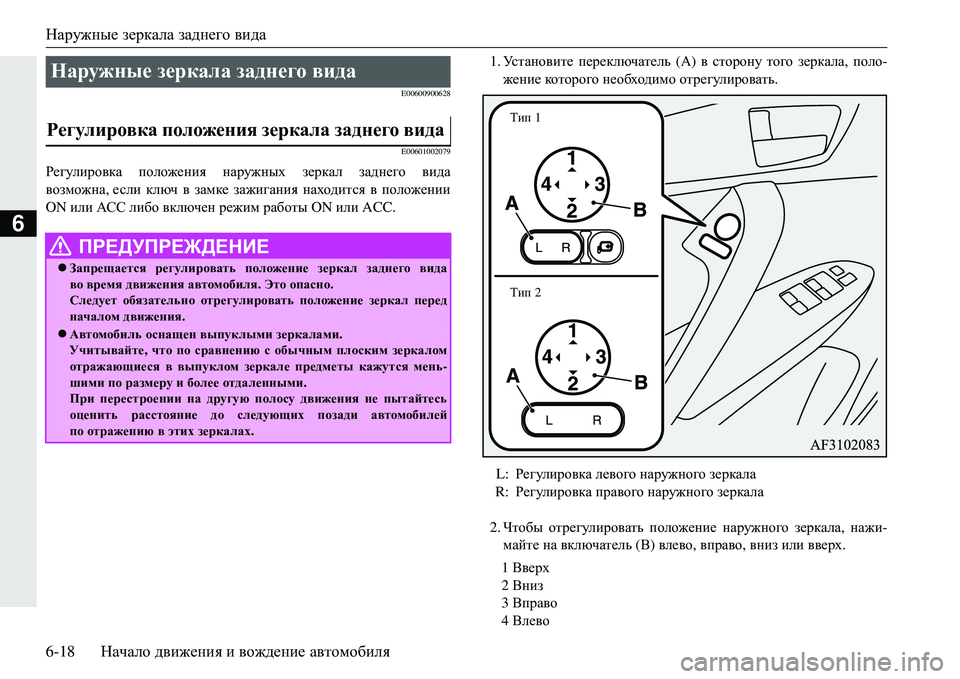

Наружные зеркала заднего вида
6-18 Начало движения и вождение автомобиля
6
E00600900628
E00601002079
Регулировка положения наружных зеркал заднего вида
возможна ,если ключ в замке зажигания находится в положении
ON или АСС либо включен режим работы ON или ACC. 1.
Ус т а н о в и т е переключатель (А ) в сторону того зеркала , поло-
жение которого необходимо отрегулировать .
2. Чтобы отрегулировать положение наружного зеркала, нажи -
майте на включатель (В ) влево , вправо , вниз или вверх .
Наружные зеркала заднего вида
Регулировка положения зеркала заднего вида
ПРЕДУПРЕЖДЕНИЕ
 Запрещается регулировать положение зеркал заднего вида
во время движения автомобиля . Это опасно .
Следует обязательно отрегулировать положение зеркал перед
началом движения .
Автомобиль оснащен выпуклыми зеркалами .
Учитывайте , что по сравнению с обычным плоским зеркалом
отражающиеся в выпуклом зеркале предметы кажутся мень -
шими по размеру и более отдаленными .
При перестроении на другую полосу движения не пытайтесь
оценить расстояние до следующих позади автомобилей
по отражению в этих зеркалах .
L:Регулировка левого наружного зеркала
R: Регулировка правого наружного зеркала
1 Вверх
2 Вниз
3 Вправо
4 Влево
Тип 1
Тип 2
