MITSUBISHI L200 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Система полного привода Easy Select 4WD*
Начало движения и вождение автомобиля 6-35
6E00641200053
Выбранный режим отображается на переключа- теле режимов движения.
Переключатель режимов движения следует устанавливать в соответствии с дорожными условиями.
 Не следует двигаться по дорогам с твердым покрытием и автомагистралям в режиме 4H и 4L. Это приводит к повышенному износу шин, увели- чению расхода топлива и, возможно, к повышению шума. Также это может привести к повышению температуры масла в дифференциале и последующему повреждению трансмиссии. Кроме того, в трансмисс ии возникают повышенные нагрузки, которые могут привести к утечке масла, заклиниванию деталей и к другим серьезным неисправностям . Двигаться по сухим дорогам с твердым покрытием и автомагистралям сле- дует только в режиме 2Н.
ПРЕДОСТЕРЕЖЕНИЕ
Использование переключателя
режимов движения
: поверните переключатель режимов движения
: нажмите на переключатель режимов движения и поверните его

Система полного привода Easy Select 4WD*
6-36 Начало движения и вождение автомобиля
6
Чтобы переключиться с наПорядок действий
Автомобили с М/ТАвтомобили с А/Т
2H 4H Пользоваться переключателем режимов движения можно как в движении, так и в остановленном автомобиле.Если автомобиль стоит, перед поворотом переключателя режимов движения включите нейтральную передачу в коробке передач (N).Если автомобиль движется, вращать переключатель режи-мов движения можно только при движении по прямой и при отпущенной педали акселератора.
Пользоваться переключателем режимов движения можно как в движении, так и на остановленном автомобиле.Если автомобиль стоит, перед поворотом переключателя режимов движения переведите рычаг селектора A/T в положение N (нейтральная передача).Если автомобиль движется, вращать переключатель режи-мов движения можно только при движении по прямой и при отпущенной педали акселератора. Рычаг селектора A/T должен находиться в положении D (движение).
4H 2H
4H 4L Остановите автомобиль, нажмите на педаль сцепления до упора и установите переключатель режимов движения в нужное положение.Удерживайте педаль сцепления нажатой, пока контроль-ная лампа полного привода не перестанет мигать.
Остановите автомобиль, переведите рычаг селектора А/Т в положение N (нейтральная передача) и установите пере-ключатель режимов движения в нужное положение. Если эта операция выполняется, когда рычаг селектора нахо-дится не в положении N (нейтральная передача), может послышаться шум шестерен и переключение на нужную передачу может не произойти.
4L 4H
ПРИМЕЧАНИЕ
 Вращение переключателя режимов движения между режимами 2H  4H разрешается производить на скорости не более 100 км/ч.
 На автомобилях с двигателем 4N14, если Вы хотите двигаться быстрее 110 км/ч, установите переключатель режимов движения в положение 2H.
 Во время движения переключение из режима 4H в режим 4L не допускается.
 При переключении из режима 2Н в режим 4Н на движущемся автомобиле в холодную погоду возможен шум шестерен. В холодную погоду ста- райтесь производить такие переключения на остановленном автомоб иле.
 Переключение между режимами 4H и 4L может сопровождаться шумом в раздаточной коробке.
 При переключении из режима 2H в режим 4H и обратно на остановленном автомобиле контрольная лампа / индикатор полного привода мигает, пока длится процесс переключения. Убедившись, что контрольная л ампа / индикатор включились, можно продолжать движение в обычном режиме. См. раздел «Контрольная лампа / индикатор», стр. 6-37.
 Переключение между режимами 2H  4H при включенном круиз-контроле может сопровождаться шумом в раздаточной коробке.
 При холодных погодных условиях переключение между режимами 4Н  4L может оказаться невозможным. Верните переключатель режимов движения в предыдущее положение. Повторите попытку переключения режима после прогрева двигателя.

Система полного привода Easy Select 4WD*
Начало движения и вождение автомобиля 6-37
6
E00693900033
Для автомобилей с монохромным жидкокри- сталлическим дисплеем см. раздел «Контроль-ная лампа полного привода и контрольная лампа понижающей передачи», стр. 6-37.Для автомобилей с цветным жидкокристалличе-ским дисплеем см. раздел «Индикатор режимов движения и индикатор полного привода», стр. 6-39.
E00641300070
При включенном зажигании контрольная лампа полного привода (1) и контрольная лампа пони-жающей передачи (2) указывают на состояние системы. При каждом повороте переключателя режимов движения контрольная лампа полного привода включается следующим образом:
: мигает
: включена
: выключена
ПРЕДОСТЕРЕЖЕНИЕ
 Не следует вращать переключатель режимов движения в тот момент, когда задние колеса автомобиля буксуют на снегу или льду.
Контрольная лампа / индикатор Контрольная лампа полного
привода и контрольная лампа
понижающей передачи
2H  4H
Положения переключателя режимов движения
Контрольная лампа полного привода
2H
Происходит переключение
4H

Система полного привода Easy Select 4WD*
6-38 Начало движения и вождение автомобиля
6
: мигает
: включена
: выключена
ПРИМЕЧАНИЕ
 При переключении из режима 2H в режим 4H и обратно контрольная лампа полного привода мигает, пока длится процесс переключения. Если контрольная лампа мигает, предпринимайте следующие меры предосторожности:
• Во время переключения держите рулевое колесо прямо. Если при этом попытаться двигаться вперед, повернув рулевое колесо, возможно соударение зубьев шестерен (при этом будет слышен скре-жет), автомобиль не будет поворачивать плавно, а нужная передача может не включиться.
• При переключении из режима 2H в режим 4H и обратно на остановленном автомобиле контрольная лампа полного привода мигает, пока длится процесс переключения. Убедившись, что лампа включилась, можно продолжать движе-ние в обычном режиме.
• Если после переключения из режима 2H в режим 4H во время движения автомо-биля контрольная лампа полного при-вода продолжает мигать, держите рулевое колесо прямо и несколько раз медленно нажмите на педаль акселера-тора.
4H  4L
Положения переключателя режимов движения
Контрольная лампа полного привода
4H
Происходит переключение и
4L ии
ПРИМЕЧАНИЕ
 При переключении из режима 4Н в режим 4L или наоборот контрольная лампа полного привода мигает, так как в раздаточной коробке на промежуточном этапе переключения включается ней-тральная передача.Продолжайте вращение переключателя режимов движения до тех пор, пока кон-трольная лампа полного привода не вклю-чится снова.
 При постановке автомобиля на стоянку перед выключением двигателя включите стояночный тормоз и убедитесь, что кон-трольная лампа полного привода не мигает при переключении между режи-мами 4H  4L. При невыполнении этого требования возможно неожиданное начало движения автомобиля.
 Если после переключения между положе- ниями 4H  4L контрольная лампа пол- ного привода продолжает мигать, а требуемый режим не включился, вер-ните переключатель режимов движения в исходное положение. Поверните рулевое колесо в положение прямолинейного дви-жения, дайте автомобилю проехать неко-торое расстояние вперед и отпустите педаль акселератора. Далее нажмите на педаль сцепления и выберите нужный режим.
 Во время мигания контрольной лампы полного привода переключение между режимами 4H  4L невозможно. Полно- стью остановите автомобиль и отпустите педаль акселератора. Далее нажмите на педаль сцепления и выберите нужный режим.

Система полного привода Easy Select 4WD*
Начало движения и вождение автомобиля 6-39
6
E00694100058
При включенном зажигании (ON) или режиме работы ON индикатор режимов движения (А) и окно индикации режима работы системы пол-ного привода (B, C, D) указывают на состояние системы. При каждом повороте переключателя режимов движения индикатор режимов движе-ния и индикатор полного привода включаются следующим образом:
: мигает (также мигает индикатор режимов движения)
: включен
: выключен
 Работа динамической системы курсовой устойчивости при выборе режима 4L пре-кращается. На время приостановки работы систем включается контрольная
лампа . Это не является признаком
неисправности. После включения режима 2H или 4H контрольная лампа выключа-ется, а работоспособность системы вос-станавливается. См. раздел «Контрольная лампа динамической системы курсовой устойчивости и антипробуксовочной системы (ASTC) или контрольная лампа отключения динамической системы кур-совой устойчивости и антипробуксовоч-ной системы (ASTC)», стр. 6-74.
ПРЕДОСТЕРЕЖЕНИЕ
 В случае появления неисправности в раз- даточной коробке включается предохра-нительное устройство. Контрольная лампа полного привода мигает (с частотой два раза в секунду), переключение пере-дач в раздаточной коробке невозможно. Необходимо остановить автомобиль в безопасном месте и выключить двига-тель.Следует вновь запустить двигатель. Нор-мальная работа контрольной лампы должна восстановиться. Если контроль-ная лампа продолжает мигать, следует как можно скорее обратиться для проверки автомобиля в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕИндикатор режимов движения
и индикатор полного привода
A: индикатор режимов движения B: индикатор передней осиC: индикатор задней осиD: индикатор понижающей передачи
 2H  4H
Положение переключателя режимов движенияИндикатор
2H
Происходит переключение
4H

Система полного привода Easy Select 4WD*
6-40 Начало движения и вождение автомобиля
6
: мигает (также мигает индикатор режимов движения)
: включен
: выключен
 4H  4L
Положение переключа-теля режимов движения
Индикатор
4H
Происходит переключение
4L
ПРИМЕЧАНИЕ
 При переключении из режима 2H в режим 4H и обратно индикатор передней оси мигает, пока длится процесс переключе-ния. Если индикатор мигает, принимайте следующие меры предосторожности:
• Во время переключения держите рулевое колесо прямо. Если при этом попытаться двигаться вперед, повернув рулевое колесо, возможно соударение зубьев шестерен (при этом будет слышен скре-жет), автомобиль не будет поворачивать плавно, а нужная передача может не включиться.
• При переключении из режима 2H в режим 4H и обратно на остановленном автомобиле индикатор передней оси мигает, пока длится процесс переключе-ния. Убедившись, что индикатор вклю- чился, можно продолжать движение в обычном режиме.
• Если после переключения из режима 2H в режим 4H во время движения автомо-биля индикатор передней оси продол-жает мигать, держите рулевое колесо прямо и несколько раз медленно нажмите на педаль акселератора.
 При переключении из режима 4H в режим 4L или наоборот индикаторы передней и задней осей мигают, так как в раздаточ-ной коробке на промежуточном этапе переключения включается нейтральная передача. Продолжайте вращение пере-ключателя режимов движения до тех пор, пока индикаторы передней и задней осей не включатся снова.
 При постановке автомобиля на стоянку перед выключением двигателя включите стояночный тормоз и убедитесь, что инди-каторы передней и задней осей не мигают при переключении между режимами 4H  4L. В противном случае автомобиль может неожиданно начать движение, даже если рычаг селектора А/Т установлен в положение Р (стоянка).
 Если после переключения между положе- ниями 4H  4L индикаторы передней и задней осей продолжают мигать, а тре-буемый режим не включился, верните переключатель режимов движения в исходное положение. Поверните рулевое колесо в положение прямолинейного дви-жения, дайте автомобилю проехать неко-торое расстояние вперед и отпустите педаль акселератора. Затем нажмите на педаль сцепления (на автомобиле с M/T) или переведите рычаг селектора A/T в положение N (нейтральная пере-дача), нажмите и удерживайте педаль тор-моза и вновь переключите режим движения в раздаточной коробке.
 Во время мигания индикаторов передней и задней осей при попытке переключения между режимами 4H  4L переключение между режимами 4H  4L невозможно. Полностью остановите автомобиль и отпустите педаль акселератора. Затем нажмите на педаль сцепления (на автомо-биле с M/T) или переведите рычаг селек-тора A/T в положение N (нейтральная передача), нажмите и удерживайте педаль тормоза и вновь переключите режим дви-жения в раздаточной коробке.
ПРИМЕЧАНИЕ

Система полного привода Super Select 4WD II*
Начало движения и вождение автомобиля 6-41
6
E00605701484
Переключение с заднего привода на полный и обратно осуществляется с помощью переклю-чателя режимов движения (А). С его помощью можно включать режим, соответствующий дорожным условиям. Положение переключа- теля режимов движения отображается индика-тором режима движения и индикатором полного привода. См. раздел «Индикатор режи-мов движения и индикатор полного привода», стр. 6-39.
 Если во время переключения между режи- мами 4H  4L рычаг селектора перево- дится из положения N (нейтральная передача) в любое другое положение или отпускается педаль тормоза, отобража-ется предупреждающее сообщение, а переключение не происходит (на авто-мобилях с A/T).
 Если во время переключения между режи- мами 4H  4L отпустить педаль сцепле- ния, отображается предупреждающее сообщение, а переключение не происхо-дит (на автомобилях с M/T).
ПРИМЕЧАНИЕ
 Работа динамической системы курсовой устойчивости при выборе режима 4L пре-кращается. На время приостановки работы систем включается контрольная
лампа . Это не является признаком
неисправности. После включения режима 2H или 4H кон-трольная лампа выключается, а работо-способность системы восстанавливается. См. раздел «Контрольная лампа динами-ческой системы курсовой устойчивости и антипробуксовочной системы (ASTC) или контрольная лампа отключения дина-мической системы курсовой устойчиво-сти и антипробуксовочной системы (ASTC)», стр. 6-74.
 На автомобилях с двигателем 4N14, если переключатель режимов движения нахо-дится в положении 4H, когда скорость автомобиля приближается к 110 км/ч, на дисплее отображается предупреждаю-щее сообщение.Если Вы хотите двигаться быстрее 110 км/ч, установите переключатель режимов движения в положение 2H.
ПРИМЕЧАНИЕПРЕДОСТЕРЕЖЕНИЕ
 Если в информационном окне многофунк- ционального дисплея отображается пре-дупреждающее сообщение, в системе полного привода Easy Select 4WD воз-никла неисправность и сработало защит-ное устройство. Если это произошло, обратитесь в ближайший авторизованный сервисный центр MITSUBISHI MOTORS для проверки системы как можно скорее.
Система полного привода
Super Select 4WD II*

Система полного привода Super Select 4WD II*
6-42 Начало движения и вождение автомобиля
6
E00605801603
: включена
: выключена
Переключатель режимов
движения, индикатор режимов
движения и индикатор полного
привода
Положения переключателя режимовдвижения
Индикатор режимов дви-жения и индикатор полногопривода
Условия движения
2H Привод на задние кол е с а
Движение по дороге с сухим и твердым покрытием
4H
Постоян- ный пол-ный привод
Основное положение системы полного привода Super Select 4WD II.Движение по сухой дороге с твердым покрытием или по скользкой дороге
4HLc
Вклю- чен пол-ный привод и блоки-ровка межосе-вого диффе-ренциала
Движение по плохим дорогам, снегу или песку
Положения переключателя режимовдвижения
Индикатор режимов дви-жения и индикатор полногопривода
Условия движения
4LLc
Включен полный привод, понижа-ющая передача и блоки-ровка межосе-вого диффе-ренциала
Движение на подъеме или спуске по крутому уклону, на бездорожье или покры-той грязью дороге (осо-бенно в тех случаях, когда необ-ходим высокий крутящий момент)
Положения переключателя режимовдвижения
Индикатор режимов дви-жения и индикатор полногопривода
Условия движения

Система полного привода Super Select 4WD II*
Начало движения и вождение автомобиля 6-43
6
E00605901574
Выбранный режим отображается на переключа- теле режимов движения.
Переключатель режимов движения следует устанавливать в соответствии с дорожными условиями.

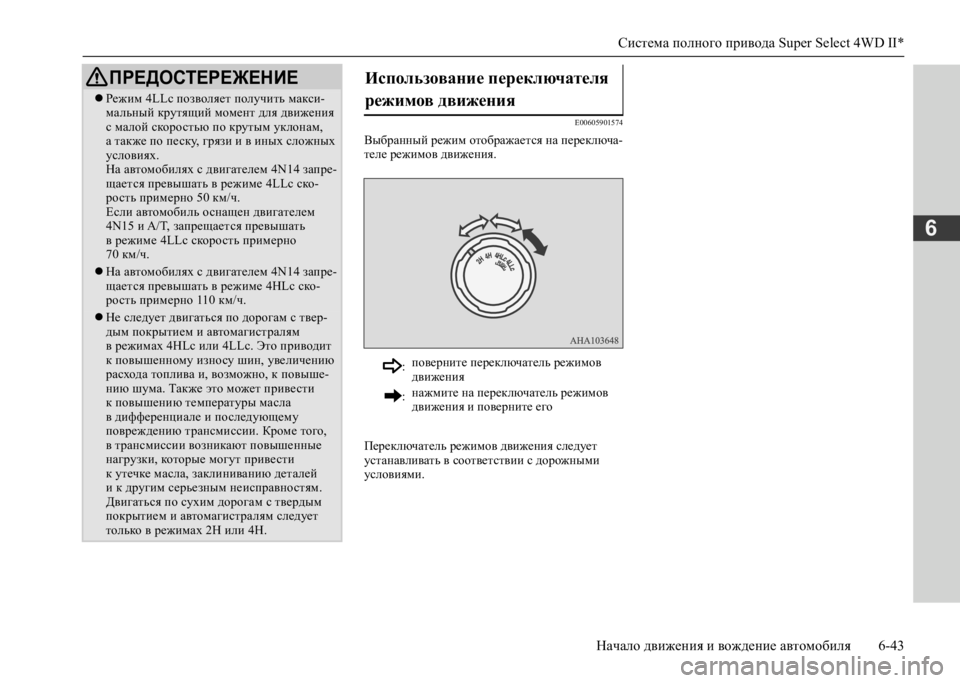

ПРЕДОСТЕРЕЖЕНИЕ
 Режим 4LLc позволяет получить макси- мальный крутящий момент для движения с малой скоростью по крутым уклонам, а также по песку, грязи и в иных сложных условиях.На автомобилях с двигателем 4N14 запре-щается превышать в режиме 4LLc ско-рость примерно 50 км/ч.Если автомобиль оснащен двигателем 4N15 и A/T, запрещается превышать в режиме 4LLc скорость примерно 70 км/ч.
 На автомобилях с двигателем 4N14 запре- щается превышать в режиме 4HLc ско-рость примерно 110 км/ч.
 Не следует двигаться по дорогам с твер- дым покрытием и автомагистралям в режимах 4HLc или 4LLc. Это приводит к повышенному износу шин, увеличению расхода топлива и, возможно, к повыше-нию шума. Также это может привести к повышению температуры масла в дифференциале и последующему повреждению трансмиссии. Кроме того, в трансмиссии возникают повышенные нагрузки, которые могут привести к утечке масла, заклиниванию деталей и к другим серьезным неисправностям. Двигаться по сухим дорогам с твердым покрытием и автомагистралям следует только в режимах 2Н или 4Н.
Использование переключателя
режимов движения
: поверните переключатель режимов движения
: нажмите на переключатель режимов движения и поверните его

Система полного привода Super Select 4WD II*
6-44 Начало движения и вождение автомобиля
6
Чтобы пере- ключиться с наПорядок действий
Автомобили с M/TАвтомобили с A/T
2H 4H Пользоваться переключателем режимов движения можно как в движении, так и на остановленном автомобиле.Если автомобиль стоит, перед поворотом переключателя режимов движения включите нейтральную передачу в коробке передач (N).Если автомобиль движется, вращать переключатель режимов движения можно только при движении по прямой и при отпущенной педали акселератора.
Пользоваться переключателем режимов движения можно как в движении, так и на остановленном автомобиле. Если автомобиль стоит, перед поворотом переключателя режимов движения переведите рычаг селектора A/T в поло-жение N (нейтральная передача).Если автомобиль движется, вращать переключатель режимов движения можно только при движении по прямой и при отпущенной педали акселератора. Рычаг селектора A/T должен находиться в положении D (движение).
4H 2H или 4HLc
4HLc 4H
4HLc 4LLc Остановите автомобиль, нажмите на педаль сцепления до упора и установите переключатель режимов движения в нужное положение.Удерживайте педаль сцепления нажатой, пока индикатор полного привода не перестанет мигать.
Остановите автомобиль, переведите рычаг селектора А/Т в положение N (нейтральная передача) и установите пере-ключатель режимов движения в нужное положение.Если эта операция выполняется, когда рычаг селектора нахо-дится не в положении N (нейтральная передача), может послышаться шум шестерен и переключения на нужную передачу может не произойти.
4LLc 4HLc
ПРИМЕЧАНИЕ
 Вращение переключателя режимов движения между режимами 2H, 4H и 4HLc разрешается производить на скорости не более 100 км/ч.
 На автомобилях с двигателем 4N14, если Вы хотите двигаться быстрее 110 км/ч, установите переключатель режимов движения в положение 2H или 4H.
 Во время движения переключение из режима 4HLc в режим 4LLc не допускается.
 При переключении между режимами 2H, 4H и 4HLc на движущемся автомобиле в холодную погоду возможен шум шестерен раздаточной коробки. В холодную погоду старайтесь производить такие переклю чения на остановленном автомобиле.
 Переключение между режимами 4LLc и 4HLc может сопровождаться шумом в раздаточной коробке.
 При переключении между режимами 2H, 4H и 4HLc на остановленном автомобиле индикатор полного привода мигает, пока длится процесс переключения. Убедившись, что индикатор включился, можно продол жать движение в обычном режиме. (См. раздел «Индикатор режимов дви- жения и индикатор полного привода», стр. 6-45.)
 Переключение между режимами 2H, 4H и 4HLc при включенном круиз-контроле может сопровождаться шумом в раздаточной коробке.
 При холодных погодных условиях переключение между режимами 4HLc  4LLc может оказаться невозможным. Верните переключатель режи- мов движения в предыдущее положение. Повторите попытку переключ ения режима после прогрева двигателя.
