Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности 4-33
4

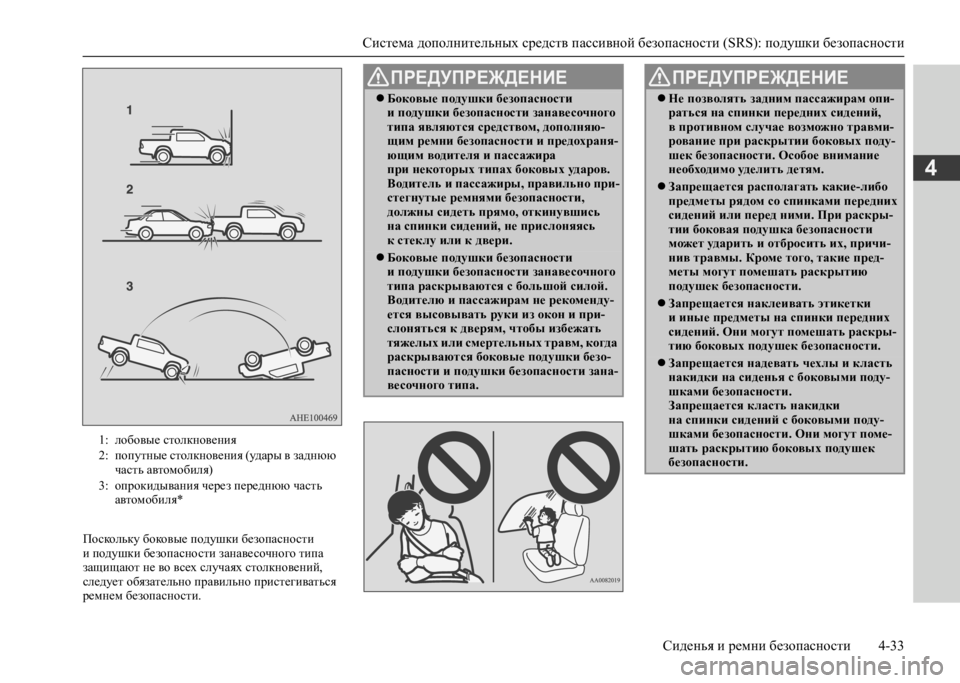

Поскольку боковые подушки безопасности и подушки безопасности занавесочного типа защищают не во всех случаях столкновений, следует обязательно правильно пристегиваться ремнем безопасности.
1: лобовые столкновения 2: попутные столкновения (удары в заднюю часть автомобиля) 3: опрокидывания через переднюю часть автомобиля*
ПРЕДУПРЕЖДЕНИЕ
 Боковые подушки безопасности и подушки безопасности занавесочного типа являются средством, дополняю-щим ремни безопасности и предохраня-ющим водителя и пассажира при некоторых типах боковых ударов. Водитель и пассажиры, правильно при-стегнутые ремнями безопасности, должны сидеть прямо, откинувшись на спинки сидений, не прислоняясь к стеклу или к двери.
 Боковые подушки безопасности и подушки безопасности занавесочного типа раскрываются с большой силой. Водителю и пассажирам не рекоменду-ется высовывать руки из окон и при-слоняться к дверям, чтобы избежать тяжелых или смертельных травм, когда раскрываются боковые подушки безо- пасности и подушки безопасности зана-весочного типа.
ПРЕДУПРЕЖДЕНИЕ
 Не позволять задним пассажирам опи- раться на спинки передних сидений, в противном случае возможно травми-рование при раскрытии боковых поду-шек безопасности. Особое внимание необходимо уделить детям.
 Запрещается располагать какие-либо предметы рядом со спинками передних сидений или перед ними. При раскры-тии боковая подушка безопасности может ударить и отбросить их, причи-нив травмы. Кроме того, такие пред-меты могут помешать раскрытию подушек безопасности.
 Запрещается наклеивать этикетки и иные предметы на спинки передних сидений. Они могут помешать раскры-тию боковых подушек безопасности.
 Запрещается надевать чехлы и класть накидки на сиденья с боковыми поду-шками безопасности.Запрещается класть накидки на спинки сидений с боковыми поду-шками безопасности. Они могут поме-шать раскрытию боковых подушек безопасности.

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-34 Сиденья и ремни безопасности
4
E00407803335

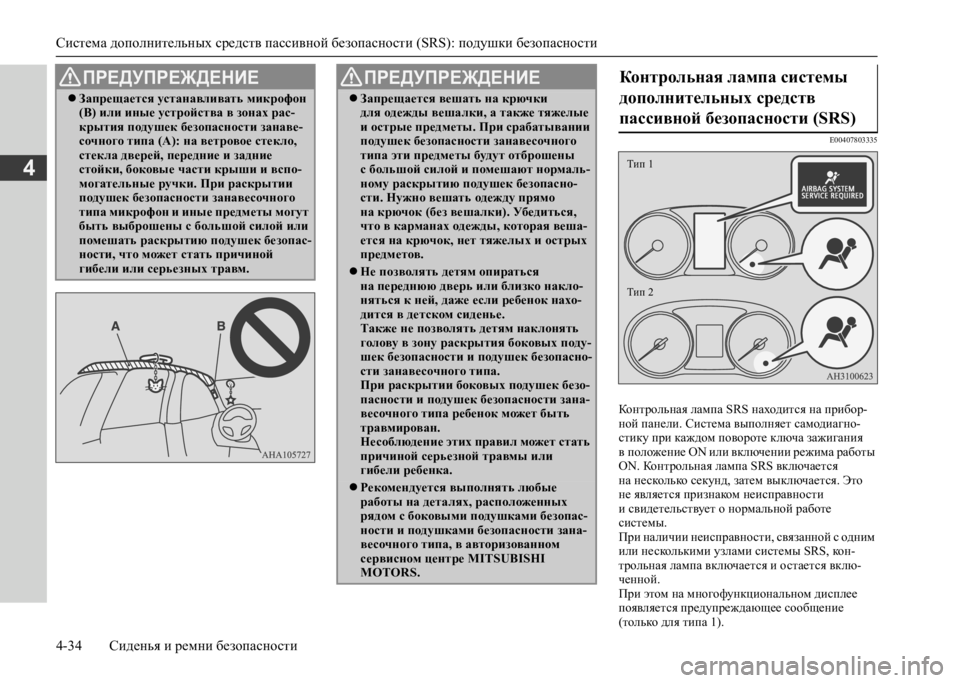

Контрольная лампа SRS находится на прибор- ной панели. Система выполняет самодиагно-стику при каждом повороте ключа зажигания в положение ON или включении режима работы ON. Контрольная лампа SRS включается на несколько секунд, затем выключается. Это не является признаком неисправности и свидетельствует о нормальной работе системы.При наличии неисправности, связанной с одним или несколькими узлами системы SRS, кон-трольная лампа включается и остается вклю-ченной.При этом на многофункциональном дисплее появляется предупреждающее сообщение (только для типа 1).
 Запрещается устанавливать микрофон (В) или иные устройства в зонах рас-крытия подушек безопасности занаве-сочного типа (А): на ветровое стекло, стекла дверей, передние и задние стойки, боковые части крыши и вспо-могательные ручки. При раскрытии подушек безопасности занавесочного типа микрофон и иные предметы могут быть выброшены с большой силой или помешать раскрытию подушек безопас-ности, что может стать причиной гибели или серьезных травм.
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ
 Запрещается вешать на крючки для одежды вешалки, а также тяжелые и острые предметы. При срабатывании подушек безопасности занавесочного типа эти предметы будут отброшены с большой силой и помешают нормаль-ному раскрытию подушек безопасно-сти. Нужно вешать одежду прямо на крючок (без вешалки). Убедиться, что в карманах одежды, которая веша-ется на крючок, нет тяжелых и острых предметов.
 Не позволять детям опираться на переднюю дверь или близко накло-няться к ней, даже если ребенок нахо-дится в детском сиденье.Также не позволять детям наклонять голову в зону раскрытия боковых поду- шек безопасности и подушек безопасно- сти занавесочного типа. При раскрытии боковых подушек безо-пасности и подушек безопасности зана-весочного типа ребенок может быть травмирован.Несоблюдение этих правил может стать причиной серьезной травмы или гибели ребенка.
 Рекомендуется выполнять любые работы на деталях, расположенных рядом с боковыми подушками безопас-ности и подушками безопасности зана-весочного типа, в авторизованном сервисном центре MITSUBISHI MOTORS.
Контрольная лампа системы
дополнительных средств
пассивной безопасности (SRS)
Тип 2
Тип 1

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности 4-35
4
Для сигнализации о неисправности подушек безопасности, а также преднатяжителей ремней безопасности используется одна и та же кон-трольная лампа системы дополнительных средств пассивной безопасности (SRS).
E00407902746
ПРЕДУПРЕЖДЕНИЕ

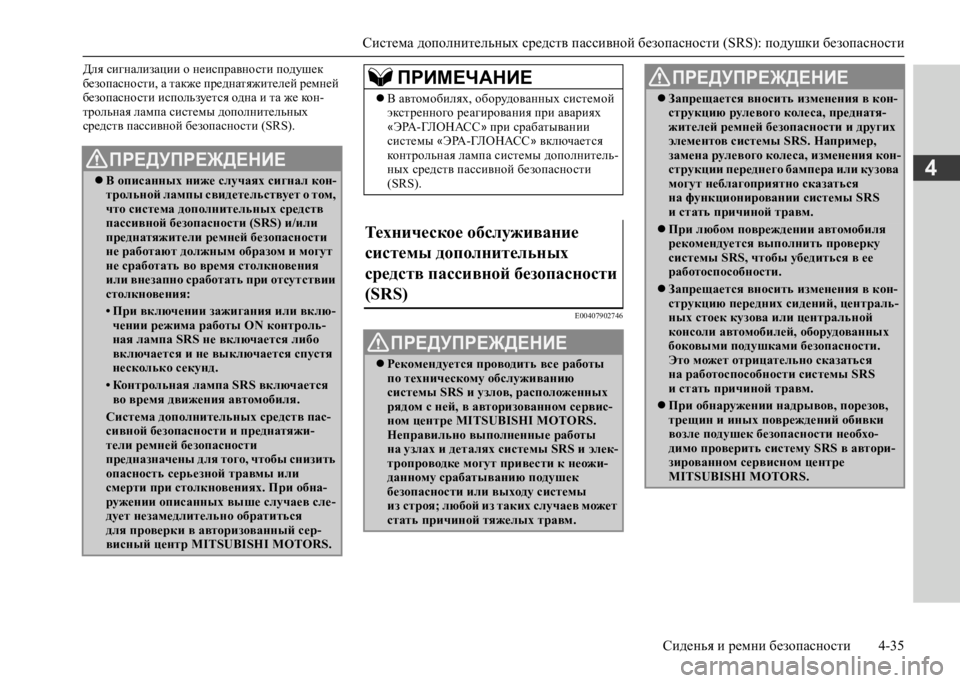

 В описанных ниже случаях сигнал кон- трольной лампы свидетельствует о том, что система дополнительных средств пассивной безопасности (SRS) и/или преднатяжители ремней безопасности не работают должным образом и могут не сработать во время столкновения или внезапно сработать при отсутствии столкновения:
• При включении зажигания или вклю-чении режима работы ON контроль-ная лампа SRS не включается либо включается и не выключается спустя несколько секунд.
• Контрольная лампа SRS включается во время движения автомобиля.
Система дополнительных средств пас-сивной безопасности и преднатяжи-тели ремней безопасности предназначены для того, чтобы снизить опасность серьезной травмы или смерти при столкновениях. При обна-ружении описанных выше случаев сле-дует незамедлительно обратиться для проверки в авторизованный сер-висный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
 В автомобилях, оборудованных системой экстренного реагирования при авариях « ЭРА-ГЛОНАСС» при срабатывании системы «ЭРА-ГЛОНАСС» включается контрольная лампа системы дополнитель-ных средств пассивной безопасности (SRS).
Техническое обслуживание
системы дополнительных
средств пассивной безопасности
(SRS)
ПРЕДУПРЕЖДЕНИЕ
 Рекомендуется проводить все работы по техническому обслуживанию системы SRS и узлов, расположенных рядом с ней, в авторизованном сервис-ном центре MITSUBISHI MOTORS.Неправильно выполненные работы на узлах и деталях системы SRS и элек-тропроводке могут привести к неожи-данному срабатыванию подушек безопасности или выходу системы из строя; любой из таких случаев может стать причиной тяжелых травм.
 Запрещается вносить изменения в кон- струкцию рулевого колеса, преднатя-жителей ремней безопасности и других элементов системы SRS. Например, замена рулевого колеса, изменения кон-струкции переднего бампера или кузова могут неблагоприятно сказаться на функционировании системы SRS и стать причиной травм.
 При любом повреждении автомобиля рекомендуется выполнить проверку системы SRS, чтобы убедиться в ее работоспособности.
 Запрещается вносить изменения в кон- струкцию передних сидений, централь-ных стоек кузова или центральной консоли автомобилей, оборудованных боковыми подушками безопасности.Это может отрицательно сказаться на работоспособности системы SRS и стать причиной травм.
 При обнаружении надрывов, порезов, трещин и иных повреждений обивки возле подушек безопасности необхо-димо проверить систему SRS в автори-зированном сервисном центре MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-36 Сиденья и ремни безопасности
4
ПРИМЕЧАНИЕ
 Утилизацию автомобиля проводите в соответствии с законодательством, дей-ствующим в Вашей стране. Обратитесь в авторизованный сервисный центр MITSUBISHI MOTORS, чтобы безопасно демонтировать систему подушек безопас-ности.

5
Органы управления и контрольно-измерительные приборы
Контрольно-измерительные приборы ........................................ 5-2 Многофункциональный дисплей: тип 1 ............................ ........ 5-3 Многофункциональный дисплей: тип 2 ............................ ...... 5-17 Индикаторы, контрольные лампы, список сообщений информационного окна (многофункциональный дисплей: тип 1) ........................................................ ............................... 5-25 Индикаторы и контрольные лампы (многофункциональныйдисплей: тип 2) ............................................... ........................ 5-41 Контрольные лампы ............................................. ..................... 5-42 Лампы, предупреждающие о неисправностях ....................... . 5-43 Сообщения информационного окна (автомобили, оснащенные многофункциональным дисплеем: тип 1) ..... 5-46Включатель световых приборов .................................. ............. 5-48 Корректор света фар ........................................... ....................... 5-53 Переключатель указателей поворота ............................. .......... 5-54 Включатель аварийной световой сигнализации .................... . 5-55 Включатель противотуманных фар и заднего противотуманного фонаря ....................................... .............. 5-55 Переключатель очистителя и омывателя ветрового стекла ... 5-56Включатель обогрева заднего стекла ............................ ........... 5-61 Обогрев обода рулевого колеса* ................................ .............. 5-62 Включатель звукового сигнала .................................. ............... 5-62

Контрольно-измерительные приборы
5-2 Органы управления и контрольно-измерительные приборы
5
E00500103082 E00531301116
При каждом нажатии этой кнопки регулятора яркости раздается звуковой сигнал и изменяется яркость подсветки панели приборов.
Контрольно-
измерительные приборы
1: тахометр Тахометр указывает частоту вращения коленчатого вала двигателя (об/мин). Тахометр позволяет выбрать более эконо-мичный режим движения и предупреж-дает о достижении чрезмерно высоких оборотов двигателя (красная зона).
Тип 1
Тип 2
2: многофункциональный дисплей (тип 1: цветной жидкокристаллический дисплей)  стр. 5-3; список сообщений информационного окна (тип 1)  стр. 5-26; многофункциональный дисплей (тип 2: монохромный жидкокристаллический дисплей)  стр. 5-17 3: спидометр (км/ч или миль/ч + км/ч)4: кнопка регулятора яркости (тип 1)  стр. 5-2 5: кнопка переключения многофункцио- нального дисплея (тип 2)  стр. 5-19
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускать, чтобы стрелка тахометра заходила в красную зону (обозначающую чрезмерно высокие обороты двигателя).
Регулировка яркости подсветки
панели приборов: тип 1
1: яркость подсветки 2: кнопка регулятора яркости
ПРИМЕЧАНИЕ
 Есть 8 уровней яркости при включенных и при выключенных габаритных фонарях соответственно.
 Если переключатель освещения (на моди- фикациях, оборудованных системой авто-матической регулировкой яркости подсветки) не находится в положении OFF, яркость подсветки панели приборов регулируется автоматически, в зависимости от освещенности на улице.

Многофункциональный дисплей: тип 1
Органы управления и контрольно-измерительные приборы 5-3
5
E00519903246
Для выполнения настройки остановите автомо- биль в безопасном месте.На многофункциональном дисплее отобража- ются следующие окна: предупреждения, одо- метр, счетчик пробега, средний и мгновенный расход топлива, средняя скорость и т. д.
При повороте ключа зажигания в положение OFF или включении режима работы OFF При повороте ключа зажигания в положение ON или включении режима работы ON  При повороте ключа зажигания в положе- ние OFF или включении режима работы OFF установленный уровень яркости под-светки сохраняется.
 Если нажать и удерживать кнопку около 2 секунд при включенных габаритных фонарях, яркость подсветки изменится на максимальную. Если снова нажать и удерживать кнопку около 2 секунд или более, восстановится предыдущий уро-вень яркости подсветки.
Многофункциональный
дисплей: тип 1
ПРИМЕЧАНИЕ
1: символ  стр. 5-7 2: информационное окно  стр. 5-4; предупреждающее сообщение  стр. 5-6 3: одометр  стр. 5-8 4: индикатор или  стр. 5-61: экран отображения настроек внедорож- ного режима*  стр. 6-49
2: индикатор режимов движения* (автомо- били с системой полного привода Easy Select 4WD)  стр. 6-39 (автомобили с системой полного привода Super Select 4WD II)  стр. 6-45
3: символ  стр. 5-7
4: окно индикации отключения системы смягчения последствий фронтального столкновения (FCM)*окно индикации отключения системы предотвращения попутных столкновений с ультразвуковым датчиком (UMS)*
5: окно индикации, предупреждающее о выезде из занимаемого ряда (LDW)*
6: информационное окно  стр. 5-5

Многофункциональный дисплей: тип 1
5-4 Органы управления и контрольно-измерительные приборы
5
E00520001940
При каждом нажатии этой кнопки подается зву- ковой сигнал и происходит смена окон (напри-мер, окна предупреждения, счетчика суточного пробега, среднего и мгновенного расхода топлива, запаса хода и т. д.).Также с помощью этой кнопки осуществляется выбор языка сообщений и единиц измерения.
E00520202200
При каждом кратковременном нажатии кнопки переключения окна на дисплее меняются в нижеуказанном порядке.
7: индикация температуры охлаждающей жидкости  стр. 5-7
8: одометр  стр. 5-8
9: окно индикации круиз-контроля  стр. 6-78
10: окно индикации системы ограничения скорости*
11: индикатор или  стр. 5-6
12: индикатор переключения передач (для автомобилей с M/T)  стр. 6-26
13: индикатор положения рычага селектора (для автомобилей с A/T)  стр. 6-29
14: индикация уровня топлива в баке  стр. 5-7
15: индикация температуры наружного воздуха  стр. 5-8
16: окно индикации системы автоматического останова и запуска двигателя (AS&G)*окно индикации выключенного состояния системы автоматического останова и запуска двигателя (AS&G)*
ПРИМЕЧАНИЕ
 Единицы измерения уровня топлива и температуры наружного воздуха, язык сообщений и другие параметры дисплея можно изменять.См. раздел «Изменение настроек», стр. 5-13.
Кнопка переключения
многофункционального дисплея
ПРИМЕЧАНИЕ
 При каждом нажатии этой кнопки пода- ется звуковой сигнал и многофункцио-нальный дисплей возвращается к индикации, которая отображалась до нажатия кнопки переключения.
Информационное окно
(при выключенном зажигании
или включенном режиме
работы OFF)
*1: при отсутствии предупреждающего сообщения
ПРИМЕЧАНИЕ
*1
*2

Многофункциональный дисплей: тип 1
Органы управления и контрольно-измерительные приборы 5-5
5
E00520702393
При повороте ключа зажигания в положение ON или включении режима работы ON окна дисплея переключаются нижеуказанным обра-зом.
E00521102280
При каждом кратковременном нажатии кнопки переключения окна на дисплее меняются в нижеуказанном порядке.
*2: при наличии предупреждающего сообщения 1: счетчик суточного пробега  стр. 5-8 2: счетчик суточного пробега  стр. 5-8 3: окно системы автоматического останова и запуска двигателя (AS&G)*экран степени экономичности  стр. 5-12 4: контроль техобслуживания  стр. 5-9 5: повторное отображение предупреждаю- щего сообщения  стр. 5-6
Информационное окно
(при переводе ключа зажигания
из положения LOCK
в положение ON или изменении
режима работы с OFF на ON)
* : при необходимости выполнения очеред- ного техобслуживания
1: окно, отображаемое при повороте ключа зажигания в положение OFF или включе-нии режима работы OFF 2: окно проверки системы  стр. 5-10 3: окно, отображаемое при повороте ключа зажигания в положение ON или включе-нии режима работы ON 4: контроль техобслуживания  стр. 5-9
Информационное окно
(при включенном зажигании
или включенном режиме
работы ON)
*
*1: при отсутствии предупреждающего сооб- щения *2: при наличии предупреждающего сообще- ния 1: счетчик суточного пробега  стр. 5-8 2: счетчик суточного пробега  стр. 5-8 3: запас хода  стр. 5-11; индикатор экономичного вождения  стр. 5-12 4: средний расход топлива  стр. 5-11; индикатор экономичного вождения  стр. 5-12 5: средняя скорость  стр. 5-11; мгновенный расход топлива  стр. 5-12
*1
*2

Многофункциональный дисплей: тип 1
5-6 Органы управления и контрольно-измерительные приборы
5
E00522001957
Как только на дисплее отображается предупре- ждающее сообщение (например, предупрежде-ние о неисправности какой-либо системы), подается звуковой сигнал зуммера.Прочтите соответствующую страницу руковод-ства со списком предупреждающих сообщений и примите необходимые меры. См. раздел «Список предупреждающих сообще-ний», стр. 5-27.После устранения причины появления предупре-ждающее сообщение исчезает автоматически.
Вернуться в окно, отображавшееся до появле- ния предупреждающего сообщения, можно и до устранения причины появления преду-преждения.
Чтобы вернуться из окна предупреждающего сообщения в предыдущее окно, нажмите кнопку переключения, при этом на дисплее поя-
вится символ (А).
Из окна с предупреждающим сообщением, в верхнем правом углу которого отображаются
символы или , можно перейти в другое окно. Для этого нажимайте кнопку переключе- ния следующим образом:
: кратковременно нажать.
: удерживать кнопку нажатой не менее 2 секунд.
Если на дисплее отображается символ , то при многократном кратковременном нажатии кнопки переключения на дисплее снова отобра-зится окно с предупреждающим сообщением.
6: окно системы автоматического останова и запуска двигателя (AS&G)*экран степени экономичности  стр. 5-12 7: индикатор полного привода* автомобили с системой Easy Select 4WD  стр. 6-39 автомобили с системой полного привода Super Select 4WD II  стр. 6-45 8: контроль техобслуживания  стр. 5-9 9: окно настроек  стр. 5-13 10: повторное отображение предупреждаю- щего сообщения  стр. 5-6
ПРИМЕЧАНИЕ
Во время движения окно контроля техоб- служивания не отображается даже при нажатии кнопки переключения. Для выполнения настройки остановите автомобиль в безопасном месте.
 Во время движения окно настроек недо- ступно, даже при нажатии кнопки пере-ключения.Обязательно остановите автомобиль в безопасном месте, включите стояноч-ный тормоз, установите рычаг переключе-ния передач в положение N (нейтральная передача) в автомобиле с M/T или переве-дите рычаг селектора в положение P (сто-янка) в автомобиле с A/T.См. раздел «Изменение настроек», стр. 5-13.
 Как только на дисплее отображается пре- дупреждающее сообщение (например, предупреждение о неисправности какой-либо системы), подается звуковой сигнал зуммера.См. раздел «Предупреждающее сообще-ние», стр. 5-6.
Предупреждающее сообщение
Предупреждающее сообщение
Возврат из окна предупреждающего сообщения в предыдущее окно
ПРИМЕЧАНИЕ
Если Вы хотите перейти в другое окно
Повторное отображение
предупреждающего сообщения
