OPEL KARL 2015.75 Betriebsanleitung (in German)

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
100 Infotainment System
1.PAn-/Aus-Schalter mit
VOLUME-Drehregler
(Lautstärke)
. Bei ausgeschaltetem Gerät
drücken, um das Gerät
einzuschalten.
. Bei eingeschaltetem Gerät
gedrückt halten, um das
Gerät auszuschalten.
. Bei eingeschaltetem Gerät
kurz drücken, um die
Stummschaltung ein- bzw.
auszuschalten.
. Zur Lautstärkeregelung
drehen.
2. RADIO
Radiomodus auswählen. Mit
jedem Drücken der Taste
wechselt das System in den
jeweils nächsten Modus
(AM-Radio →FM-Radio →
AM-Radio →….).
3. MEDIA
Taste drücken, um den
AUX-Modus aufzurufen. 4. Anzeige
Display zur Anzeige von
Wiedergabe-, Empfangs- und
Menüstatus und von Informa-
tionen.
5.
g/d(Suchlauf)
Kurz drücken, um automatisch
einen Sender mit besserem
Empfang zu suchen.
Gedrückt halten, um fortwäh-
rend den Sender zu wechseln,
bis die Taste wieder losge-
lassen wird. Beim Loslassen
wird die aktuell angezeigte
Frequenz beibehalten oder der
nächste Sender gesucht.
6. TONE (Klang) Taste drücken, um das Klang-
einstellungsmenü aufzurufen.
7. ZURÜCK Bricht die Eingabe ab oder
kehrt zum vorigen Menü
zurück. 8. MENU -Taste mit TUNE
-Drehknopf
.Drehregler drehen, um
einen Sender auf dem
Listenbildschirm zu suchen
oder die Einstellungen/
Werte zu ändern oder zu
verschieben.
. Drücken, um das aktuelle
Menü anzuzeigen oder
Konfigurationseinstellungen
und -werte zu bestätigen.
9. AUX -Anschluss
Zum Anschließen eines
externen Audiogeräts.
10. –(Senderspeicher-)Tasten
. Im Radiomodus:
Kurz drücken, um den
zuletzt gespeicherten
Radiosender aufzurufen.
Gedrückt halten, um den
aktuellen Radiosender auf
der Favoritenseite zu
speichern.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Infotainment System 101
.Im Menümodus:
Eine dieser Tasten kurz
drücken, um die unter
dieser Taste gespeicherte
Funktion auszuwählen.
11. FAV (Favoriten)
Zum Auswählen einer Seite mit
gespeicherten Favoritensen-
dern diese Taste drücken.

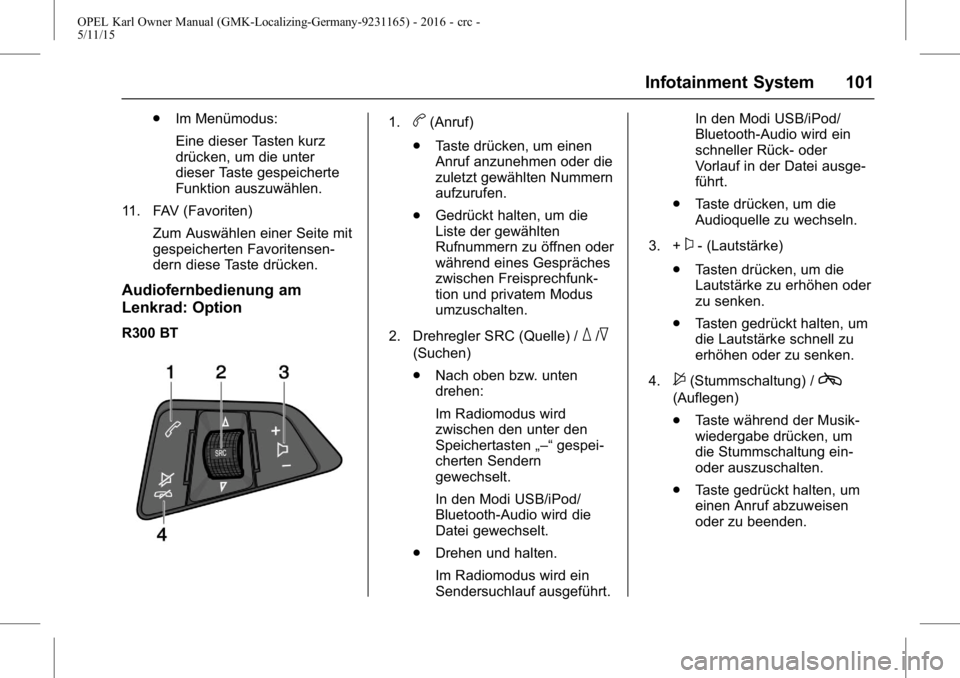

Audiofernbedienung am
Lenkrad: Option
R300 BT
1.b(Anruf)
. Taste drücken, um einen
Anruf anzunehmen oder die
zuletzt gewählten Nummern
aufzurufen.
. Gedrückt halten, um die
Liste der gewählten
Rufnummern zu öffnen oder
während eines Gespräches
zwischen Freisprechfunk-
tion und privatem Modus
umzuschalten.
2. Drehregler SRC (Quelle) /
_/^
(Suchen)
. Nach oben bzw. unten
drehen:
Im Radiomodus wird
zwischen den unter den
Speichertasten „–“gespei-
cherten Sendern
gewechselt.
In den Modi USB/iPod/
Bluetooth-Audio wird die
Datei gewechselt.
. Drehen und halten.
Im Radiomodus wird ein
Sendersuchlauf ausgeführt. In den Modi USB/iPod/
Bluetooth-Audio wird ein
schneller Rück- oder
Vorlauf in der Datei ausge-
führt.
. Taste drücken, um die
Audioquelle zu wechseln.
3. +
x- (Lautstärke)
. Tasten drücken, um die
Lautstärke zu erhöhen oder
zu senken.
. Tasten gedrückt halten, um
die Lautstärke schnell zu
erhöhen oder zu senken.
4.
$(Stummschaltung) /c
(Auflegen)
. Taste während der Musik-
wiedergabe drücken, um
die Stummschaltung ein-
oder auszuschalten.
. Taste gedrückt halten, um
einen Anruf abzuweisen
oder zu beenden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
102 Infotainment System

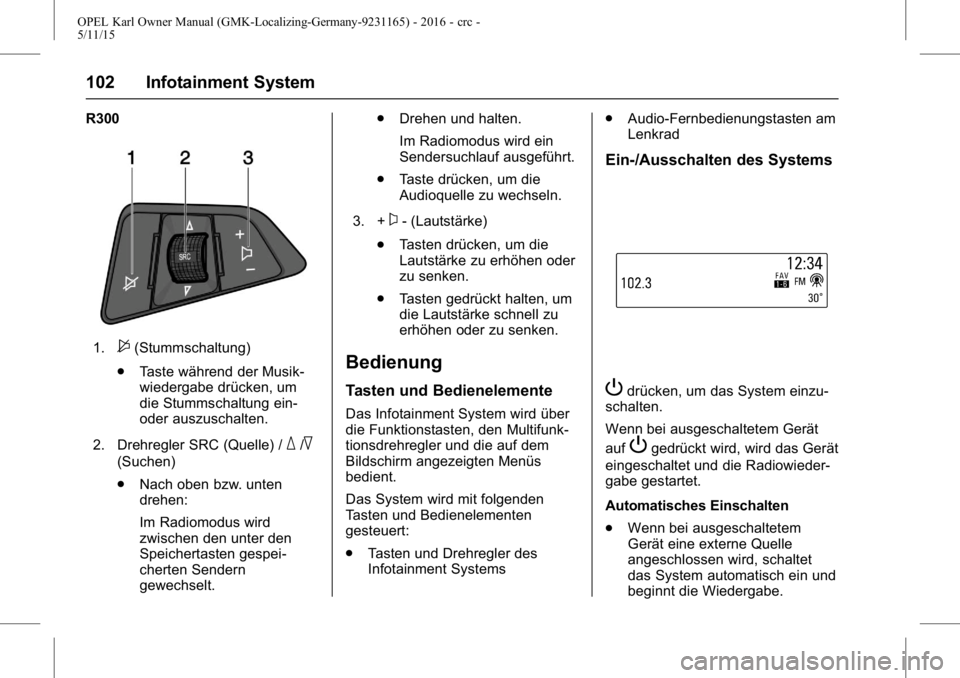

R300
1.$(Stummschaltung)
. Taste während der Musik-
wiedergabe drücken, um
die Stummschaltung ein-
oder auszuschalten.
2. Drehregler SRC (Quelle) /
_/^
(Suchen)
. Nach oben bzw. unten
drehen:
Im Radiomodus wird
zwischen den unter den
Speichertasten gespei-
cherten Sendern
gewechselt. .
Drehen und halten.
Im Radiomodus wird ein
Sendersuchlauf ausgeführt.
. Taste drücken, um die
Audioquelle zu wechseln.
3. +
x- (Lautstärke)
. Tasten drücken, um die
Lautstärke zu erhöhen oder
zu senken.
. Tasten gedrückt halten, um
die Lautstärke schnell zu
erhöhen oder zu senken.
Bedienung
Tasten und Bedienelemente
Das Infotainment System wird über
die Funktionstasten, den Multifunk-
tionsdrehregler und die auf dem
Bildschirm angezeigten Menüs
bedient.
Das System wird mit folgenden
Tasten und Bedienelementen
gesteuert:
.Tasten und Drehregler des
Infotainment Systems .
Audio-Fernbedienungstasten am
Lenkrad
Ein-/Ausschalten des Systems
Pdrücken, um das System einzu-
schalten.
Wenn bei ausgeschaltetem Gerät
auf
Pgedrückt wird, wird das Gerät
eingeschaltet und die Radiowieder-
gabe gestartet.
Automatisches Einschalten
. Wenn bei ausgeschaltetem
Gerät eine externe Quelle
angeschlossen wird, schaltet
das System automatisch ein und
beginnt die Wiedergabe.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Infotainment System 103
Wenn die Verbindung getrennt
wird, schaltet das Gerät automa-
tisch wieder aus.
. Wenn ein Anruf empfangen oder
initiiert wird, wird das Gerät
eingeschaltet und die angefor-
derte Aktion ausgeführt.
Wenn die Aktion beendet wird,
schaltet das Gerät automatisch
wieder aus.
. Wenn eine Taste des HLK-Sys-
tems (Heizung, Lüftung, Klima)
betätigt wird, schaltet das Gerät
automatisch ein und führt den
angeforderten Vorgang aus.
Wenn innerhalb von 5 Sekunden
keine Aktion ausgewählt wird,
schaltet das Gerät automatisch
wieder aus.

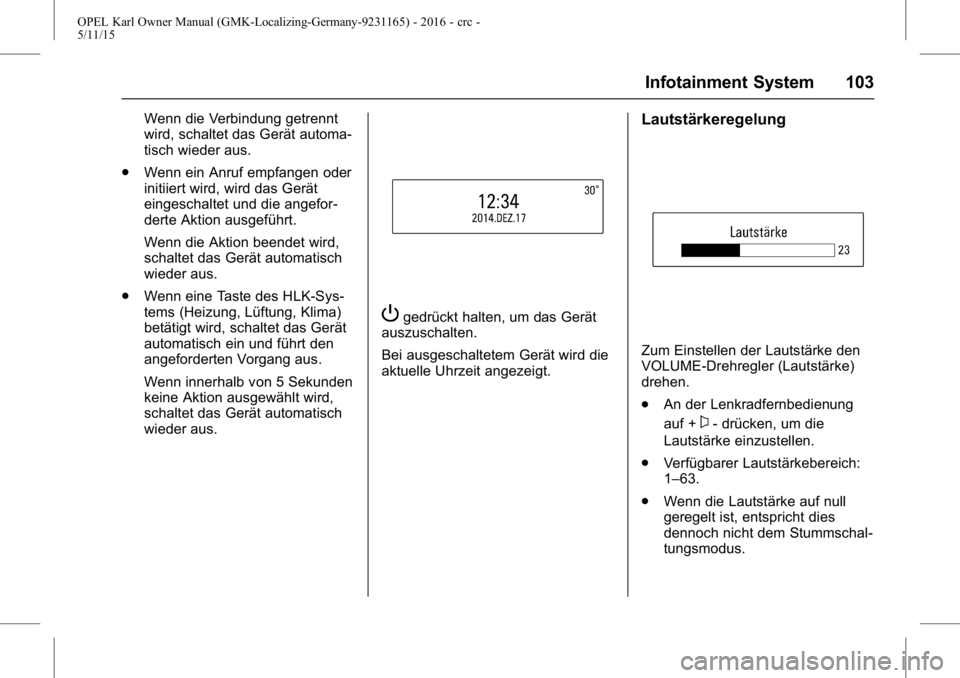

Pgedrückt halten, um das Gerät
auszuschalten.
Bei ausgeschaltetem Gerät wird die
aktuelle Uhrzeit angezeigt.
Lautstärkeregelung
Zum Einstellen der Lautstärke den
VOLUME-Drehregler (Lautstärke)
drehen.
. An der Lenkradfernbedienung
auf +
x- drücken, um die
Lautstärke einzustellen.
. Verfügbarer Lautstärkebereich:
1–63.
. Wenn die Lautstärke auf null
geregelt ist, entspricht dies
dennoch nicht dem Stummschal-
tungsmodus.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
104 Infotainment System
.Beim Einschalten des Infotain-
ment Systems wird die zuletzt
gewählte Lautstärke eingestellt
(sofern diese nicht die zulässige
Lautstärke beim Einschalten
überschreitet).
Stummschaltung
Pdrücken, um die Stummschal-
tung zu aktivieren.
. Das Stummschaltungssymbol
$
wird im Statusfeld angezeigt und
der Ton wird stummgeschaltet.
.
Perneut drücken oder den
VOLUME-Drehregler
(Lautstärke) drehen, um den Ton
wiederherzustellen.
. Wenn im USB-Modus die
Stummschaltung aktiviert wird,
wird die Wiedergabe angehalten.
Klangeinstellungen
TONE (Klang) drücken, um den
Bildschirm „Tone Settings“ (Klang-
einstellungen) zu öffnen.
Alternativ zum Öffnen des Menüs
„Tone Settings“ (Klangeinstellungen)
MENU (Menü) drücken > „Settings“(Einstellungen) auswählen >
„Tone
Settings“ (Klangeinstellungen)
auswählen.
. TUNE-Drehregler (Klang)
drehen, um den Klangeinstel-
lungsmodus auszuwählen. Mit
diesem Regler zwischen den
folgenden Menüeinträgen
wechseln: Bass (Bass) ↔
Midrange (Mitten) ↔Treble
(Höhen) ↔(Überblendregler) ↔
Balance (Balance) ↔EQ
(Equalizer). .
Die gewünschte Klangeinstel-
lungsoption markieren und
MENU (Menü) drücken, um den
aktuellen Wert der Einstellung zu
ändern.
. Durch Drehen des TUNE-Dreh-
reglers (Klang) wird der Klang-
einstellungswert geändert. Die
Änderungen werden in der
Balkengrafik auf dem Display
dargestellt.
MENU (Menü) drücken, um die
neue Einstellung zu speichern und
zum Bildschirm „Klangeinstellungen“
zurückzukehren.
Menü „Tone Settings“ (Klangein-
stellungen)
. Tiefen: Legt den Basspegel fest.
. Midrange (Mitten): Legt den
Pegel der Mitten fest.
. Höhen: Legt den Pegel der
Höhen fest.
. Fade (Fader): Legt die
Überblendeinstellung zwischen
den vorderen und den hinteren
Lautsprechern fest.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Infotainment System 105
.Balance: Legt die Balance-Ein-
stellung zwischen den rechten
und den linken Lautspre-
chern fest.
. EQ (Equalizer): Stellt einen der
7 EQ-Muster ein (Custom
(benutzerdefiniert), Pop, Rock,
Country, Jazz, Talk, Classical
(Klassik)).
. Der Bereich für die Klangeinstel-
lungswerte liegt zwischen -12
und +12.
Funktionsauswahl
AM-/FM-Radio und DAB
RADIO drücken, um die AM-, FM-
oder DAB-Funktion auszuwählen.
MENU (Menü) drücken, um das
AM-, FM- oder DAB-Menü mit den
Optionen zur Auswahl der Radio-
sender zu öffnen.
Wiedergabe im Modus USB/iPod/
Bluetooth-Musik oder AUX
(externe Audioquelle)
MEDIA drücken, um die Funktionen
des Audio-Players auszuwählen.
Mit jedem Drücken auf MEDIA
wechselt das System zwischen den
verschiedenen Modi: USB/iPod →
AUX →Bluetooth-Musik →USB/
iPod →... MENU (Menü) drücken, um das
Menü mit Optionen zur jeweiligen
Funktion bzw. das betreffende
Gerätemenü zu öffnen.
Bluetooth-Freisprecheinrichtung
PHONE (Telefon) drücken, um die
Bluetooth-Freisprechfunktion aufzu-
rufen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
106 Infotainment System
Radio
UKW/MW-Radio
Radio- oder DAB-Sender hören
Radiomodus auswählen
RADIO wiederholt drücken, um
zwischen den Modi zu wechseln
(AM-Radio→FM-Radio →DAB →
AM-Radio →...).
. Der zuvor gewählte Sender wird
empfangen. .
Wenn der Radiomodus/das
Frequenzband durch Drücken
auf RADIO gewechselt wird,
zeigt das System kurz die Radio-
startseite an.
. Der Wiedergabebildschirm
enthält die Datenelement in
Bezug auf die übertragene
Audioquelle.
DAB-Modus auswählen
Mit jedem Drücken auf RADIO
wechselt das System in den jeweils
nächsten Modus (AM-Radio →
FM-Radio →DAB →AM-Radio
→ ….). .
Eine 8-stellige Service-Bezeich-
nung und eine 8-stellige Ensem-
ble-Bezeichnung werden
angezeigt.
. Sofern vom Sender aus
verfügbar, wird der Dynamic
Label mit Interpreten-/Titelinfor-
mationen angezeigt.
. Wenn DAB-Signalinformationen
erkannt wurden, werden diese
Informationen auf dem Display
aktualisiert und angezeigt.
. Die als Dynamic Label-Text
angezeigten Informationen und
ihr Format hängen davon ab,
welche Informationen vom
Radiosender bereitgestellt
werden und in welchem Format
sie bereitgestellt werden.
. DAB-Informationen wie Sender,
Ensemble, Dynamic Label
werden erst bei vollständigem
Empfang angezeigt.
. Wenn mehr Informationen
verfügbar sind als in das
Dynamic Label-Textfeld passen,
werden die Textfelder der Zeilen
2 und 3 angezeigt.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Infotainment System 107
.Wenn keine Senderinforma-
tionen verfügbar sind, das
Ensemble aber bekannt ist, wird
die Senderbeschriftung durch
den Text „No Label “(keine
Bezeichnung) ersetzt.
. Wenn keine Ensemble-Informa-
tionen verfügbar sind, der
Sender aber bekannt ist, wird
die Ensemble-Beschriftung
durch den Text „No Label“
(keine Bezeichnung) ersetzt.
. Wenn keine Sender- oder
Ensemble-Informationen
verfügbar sind, wird auf dem
Display die DAB-Blocknummer
und Frequenz angezeigt (z. B.
„10C, 213.360).
. Wenn ein DAB+-Sender einge-
stellt ist, werden dem Benutzer
standardmäßig der Dynamic
Label-Text und eine Variante für
Interpret und Lied angezeigt. Es
werden keine weiteren Varia-
tionen des Dynamic Label Plus
angezeigt.
. Wenn ein DAB+-Sender einge-
stellt ist und vom Radiosender
keine Informationen verfügbar sind, wird der Dynamic Label--
Text mit dem standardmäßigen
Dynamic Label-Text aufgefüllt.
Sendersuche
g/ddrücken, um automatisch
nach einem Radiosender mit
besserem Empfang zu suchen.
g/dgedrückt halten, um
fortwährend den Sender zu
wechseln, bis die Taste wieder
losgelassen wird. Nach dem
Loslassen wird die aktuell
angezeigte Frequenz beibehalten
oder der nächste Sender gesucht.
DAB-Servicekomponente suchen
g/ddrücken, um automatisch
einen Sender des Ensembles mit
besserem Empfang zu suchen.
g/dgedrückt halten, um
fortwährend den Sender und das
Ensemble zu wechseln, bis die
Taste wieder losgelassen wird. Nach
dem Loslassen wird der aktuell
angezeigte Sender beibehalten oder
der nächste Sender gesucht. .
Wenn der nächste oder vorige
Sender in einem anderen
Ensemble enthalten ist, wird der
erste oder letzte gut empfang-
bare Sender dieses Ensembles
eingestellt.
. Wenn keine Sender mit gutem
Empfang verfügbar sind, wird
auf dem Display „No DAB
Stations Available “(Keine
DAB-Sender verfügbar)
angezeigt.
Verknüpfen des DAB-Service
Im DAB-Modus auf MENU (Menü)
drücken > den TUNE-Drehregler
(Klang) drehen, um die DAB-Lin-
king-Funktion auszuwählen > MENU
(Menü) drücken, um die DAB-Lin-
king-Funktion ein- oder auszu-
schalten.
. DAB-Linking-Funktion:
DAB-DAB-Linking: Ein
oder Aus
DAB-FM-Linking: Ein oder Aus
. Wenn das DAB-DAB-Linking auf
den Status „On“(Ein) gesetzt ist
und der Empfang des aktuell

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
108 Infotainment System
eingestellten DAB-Senders zu
schwach wird, sucht das System
direkt einen verwandten
FM-Sender und stellt diesen ein.
. Wenn das DAB-FM-Linking auf
den Status „On“(Ein) gesetzt ist
und der Empfang des aktuell
eingestellten DAB-Senders zu
schwach wird, sucht das System
direkt den entsprechenden
FM-Sender und stellt diesen ein.
Dies gilt nur, wenn das
DAB-DAB-Linking deaktiviert ist
oder nicht erfolgreich war.
Manuelle Sendereinstellung
Den Drehregler TUNE drehen, um
manuell eine Sendefrequenz zu
suchen.
Manuelles Einstellen eines
DAB-Senders:
MENU (Menü) drücken, um das
DAB-Menü zu öffnen.
Den TUNE-Drehregler (Klang)
drehen, um die manuelle DAB-Sen-
dersuche auszuwählen. Dann
MENU (Menü) drücken. Den TUNE-Drehregler (Klang)
drehen, um manuell die gewünschte
Übertragungsfrequenz zu suchen.
Dann MENU (Menü) drücken.
.
Die Senderliste wird in der
Reihenfolge der Kanalbeschrif-
tungen angeordnet.
DAB-Senderliste verwenden
Drehknopf TUNE drehen, um die
DAB stations list (DAB-Senderliste)
anzuzeigen.
. Die Senderliste wird angezeigt.
. Bei leerer Senderliste wird
automatisch die Aktualisierung
der DAB-Senderliste gestartet.
Den TUNE-Drehregler (Klang)
drehen, um die gewünschte Liste
auszuwählen. Dann MENU (Menü)
drücken, um den betreffenden
Sender wiederzugeben.
. Wenn der Anfang oder das Ende
der Senderliste erreicht wurde,
springt das System je nach
Einstellrichtung wieder zum
Ende bzw. Anfang der Liste. Favoriten speichern
Wiederholt FAV drücken, um die
gewünschte Seite mit den gespei-
cherten Favoriten auszuwählen.
Eine beliebige Radiosendertaste
(„–“) gedrückt halten, um den
aktuellen Radio- bzw. DAB-Sender
unter dieser Taste der gewählten
Favoritenseite zu speichern.
.
Es können bis zu 6 Favoriten-
seiten gespeichert werden,
wobei auf jeder Seite bis zu vier
Radio- bzw. DAB-Sender
enthalten sein können.
. Die Anzahl der verwendeten
Favoritenseiten kann unter
„Menu“ (Menü)→„Set Number
of Favorite Pages“ (Anzahl der
Favoritenseiten festlegen) einge-
stellt werden.
. Wenn einer bereits belegten
Speichertaste („–“) ein neuer
Radiosender/DAB-Sender
zugewiesen wird, wird der zuvor
gespeicherte Sender gelöscht
und durch den neuen, soeben
gespeicherten Radiosender bzw.
DAB-Sender ersetzt.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Infotainment System 109
.Maximal können 24 Favoriten
gespeichert werden.
Gespeicherte Sender auswählen
FAV wiederholt drücken, um die
gewünschte FAV-Seite auszu-
wählen.
. Die Informationen zum ersten
Sender auf der ausgewählten
FAV-Seite werden angezeigt.
Eine der Sendertasten „–“drücken,
um den unter dieser Taste gespei-
cherten Radio- oder DAB-Sender
direkt wiederzugeben.
Wellenbereichmenüs
Während der Radiowiedergabe
MENU (Menü) drücken, um das
AM-, FM- oder DAB-Menü zu
öffnen.
Den TUNE-Drehregler (Klang)
drehen, um zum gewünschten
Menüpunkt zu navigieren. Dann auf
MENU (Menü) drücken, um den
betreffenden Menüpunkt auszu-
wählen bzw. das dazugehörige
Untermenü zu öffnen.
Menü „AM-FM“
. Station list (Senderliste):
Auswahl eines Senders in einer
Liste der Sender mit gutem
Empfang.
. Update station list (Senderliste
aktualisieren): Das System führt
einen automatischen Suchlauf
aus und speichert die empfang-
baren Sendern in der Sender-
liste.
. Manual tuning (manuelle
Suche): Den Drehregler kurz
drehen, um zur vorigen/nächsten
Frequenz zu wechseln. .
Set number of favorite pages
(Anzahl der Favoritenseiten
festlegen): Zum Festlegen der
Anzahl der Favoritenseiten.
Menü DAB
. Traffic program (TP) (Verkehrs-
funk): Verkehrsfunk ein- oder
ausschalten.
. Categories (DAB category)
(Kategorien (DAB-Kategorie)):
Zur Auswahl eines Senders aus
der Liste.
Die Liste ist in folgender Reihen-
folge angeordnet: Pop →Pop →
Rock →Classical (Klassik) →
Music (Musik) →All (Alle).
. DAB announcements
(DAB-Meldungen): Öffnet das
Menü „DAB announcements“
(DAB-Meldungen) zum
Festlegen des gewünschten
Listeneintrags.
Verfügbare Meldungen: News
(Nachrichten) →Weather
(Wetter) →Sports (Sport) →
Finance (Finanzen) →Travel
(Reise) →Event (Veranstaltung)
→ Special (Spezial) →Radio
