10 En pocas palabras
1. Elevalunas eléctricos en lapágina Elevalunas
eléctricos 028.
Sistema de cierre centralizado
en la página Sistema de cierre
centralizado 021.
2. Retrovisores exteriores en la página Espejos retrovisores
convexos 026.
3. Regulador de velocidad, limitador de velocidad en la
página Sistemas de ayuda a la
conducción 0160.
Volante térmico en la página
Volante térmico 064.
4. Señalización de giros y cambios de carril, ráfagas, luz
de cruce y luz de carretera en
la página Señalización de giros
y cambios de carril 092.
Iluminación de salida en la
página Iluminación de
salida 095.
Luces de estacionamiento en
la página Luces de estaciona-
miento 093. 5. Salidas de aire laterales en la
página Salidas de aire
fijas 0143.
6. Instrumentos en la página Ajuste del volante 063.
7. Centro de información del conductor en la página Centro
de información del
conductor 079.
8. Mandos en el volante en la página Mandos en el
volante 063.
9. Limpiaparabrisas, sistema de limpia/lavaparabrisas, limpialu-
netas, sistema de lavalunetas
en la página Limpia/lavapara-
brisas 065.
10. Salidas de aire centrales en la página Salidas de aire regula-
bles 0142.
11. Luces de emergencia en la página Luces de
emergencia 091.
12. Pantalla de información en la página Vista general 099. 13. Sistema de infoentretenimiento
en la página Funciona-
miento 0105.
14. Guantera en la página Guantera 055.
15. Sistemas de climatización en la página Climatizador automático
electrónico 0138.
16. Palanca de cambios, cambio manual en la página Cambio
manual 0153.
17. Freno de estacionamiento en la página Freno de estaciona-
miento 0154.
18. Cerradura del encendido con bloqueo del volante en la
página Posiciones de la cerra-
dura del encendido 0147.
19. Bocina en la página Bocina 064.
Airbag del conductor en la
página Sistema de
airbags 039.
20. Ajuste del volante en la página Ajuste del volante 063.
21. Palanca de apertura del capó en la página Capó0171.
Page 12 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
En pocas palabras 11
22. Caja de fusibles en la páginaFusibles 0183.
23. Sistema de control de tracción en la página Sistema de control
de tracción 0155.
Encendido/apagado automático
del motor en la página Sistema
stop-start 0148.
Modo ciudad en la página
Control electrónico de estabi-
lidad (ESC) 0156.
Aviso de salida de carril en la
página Aviso de cambio de
carril 0163.
24. Conmutador de las luces, Regulación del alcance de los
faros,
Faros antiniebla,
Faros antiniebla traseros,
Iluminación de instrumentos en
la página Mandos de las luces
exteriores 090.Iluminación exterior
Gire el conmutador de las luces.
9:Luces apagadas
;:Luces laterales
5:Luz de cruce
Luces antiniebla
Pulse el conmutador de las luces.
#: Faros antiniebla delanteros
s:Faros antiniebla traseros
Iluminación
0Mandos de las luces
exteriores 090.
Ráfagas, luz de carretera y luz
de cruce
Ráfagas: Tire de la palanca
Luz de carretera: Presione la
palanca
Luz de cruce: Presione o tire de la
palanca
Luz de carretera
0Palanca de
cambio de luz de carretera/
cruce 091.
Page 13 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
12 En pocas palabras

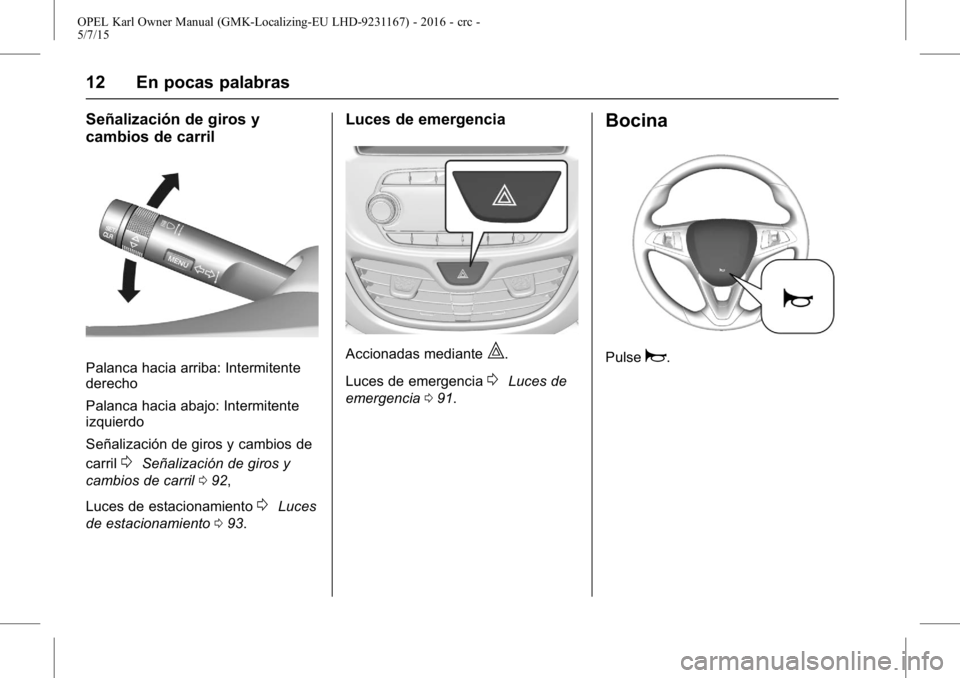

Señalización de giros y
cambios de carril
Palanca hacia arriba: Intermitente
derecho
Palanca hacia abajo: Intermitente
izquierdo
Señalización de giros y cambios de
carril
0Señalización de giros y
cambios de carril 092,
Luces de estacionamiento
0Luces
de estacionamiento 093.
Luces de emergencia
Accionadas mediante|.
Luces de emergencia
0Luces de
emergencia 091.
Bocina
Pulsea.
Page 14 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
En pocas palabras 13

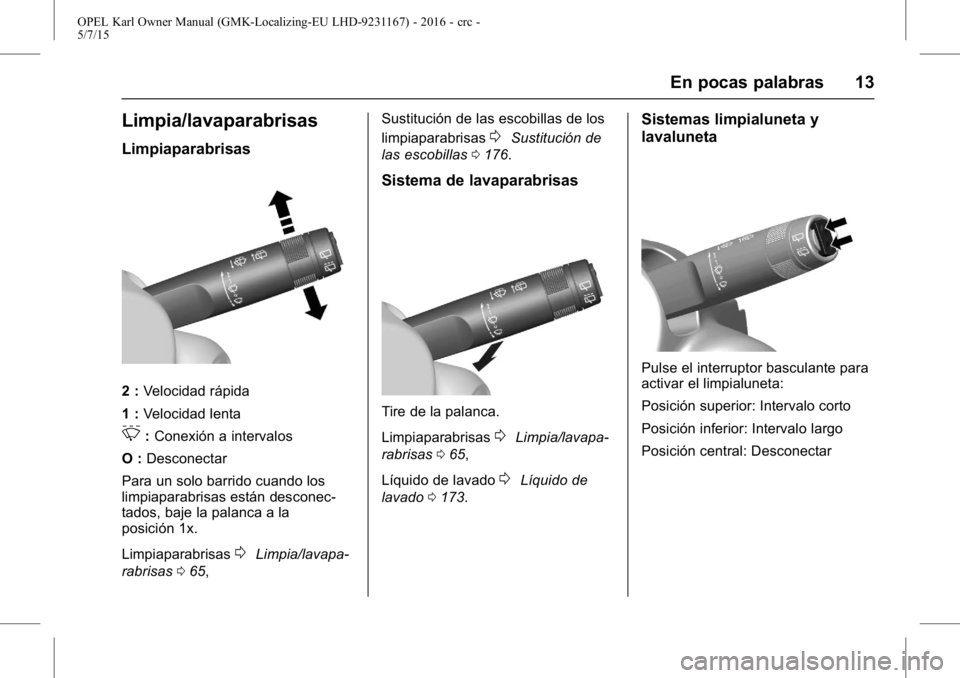

Limpia/lavaparabrisas
Limpiaparabrisas
2 :Velocidad rápida
1 : Velocidad lenta
3:Conexión a intervalos
O : Desconectar
Para un solo barrido cuando los
limpiaparabrisas están desconec-
tados, baje la palanca a la
posición 1x.
Limpiaparabrisas
0Limpia/lavapa-
rabrisas 065, Sustitución de las escobillas de los
limpiaparabrisas
0Sustitución de
las escobillas 0176.
Sistema de lavaparabrisas
Tire de la palanca.
Limpiaparabrisas
0Limpia/lavapa-
rabrisas 065,
Líquido de lavado
0Líquido de
lavado 0173.
Sistemas limpialuneta y
lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
Posición superior: Intervalo corto
Posición inferior: Intervalo largo
Posición central: Desconectar
Page 15 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
14 En pocas palabras

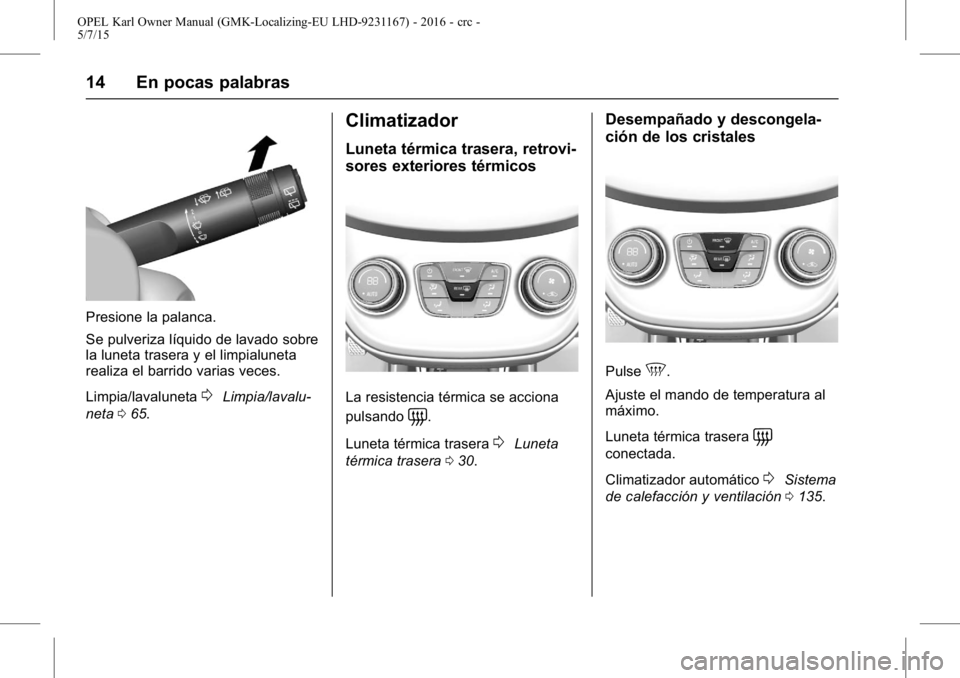

Presione la palanca.
Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta
realiza el barrido varias veces.
Limpia/lavaluneta
0Limpia/lavalu-
neta 065.
Climatizador
Luneta térmica trasera, retrovi-
sores exteriores térmicos
La resistencia térmica se acciona
pulsando
=.
Luneta térmica trasera
0Luneta
térmica trasera 030.
Desempañado y descongela-
ción de los cristales
Pulse5.
Ajuste el mando de temperatura al
máximo.
Luneta térmica trasera
=
conectada.
Climatizador automático
0Sistema
de calefacción y ventilación 0135.
Page 16 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
En pocas palabras 15

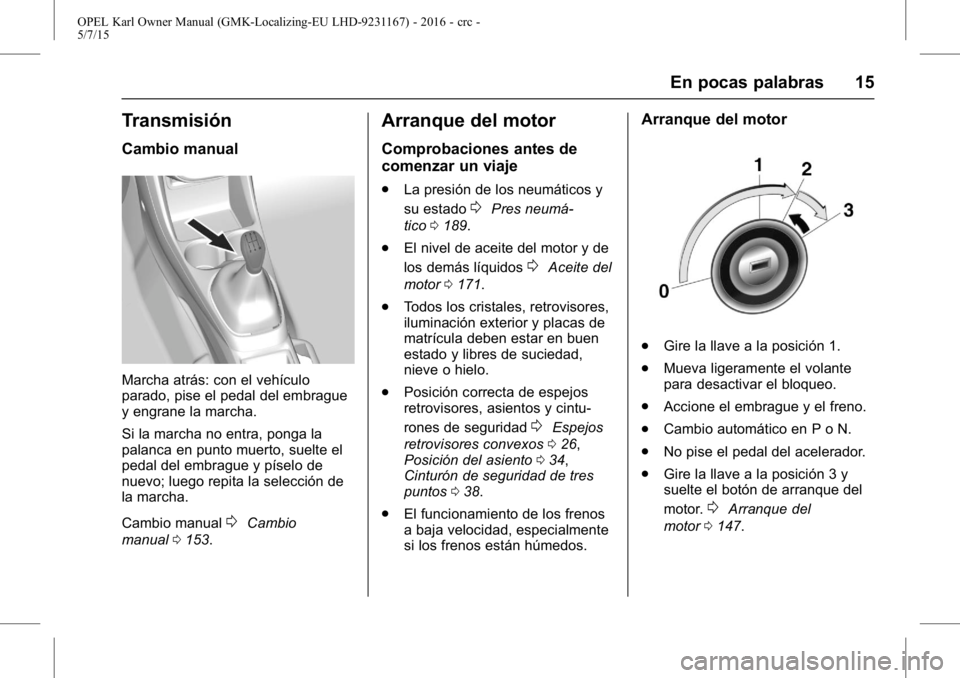

Transmisión
Cambio manual
Marcha atrás: con el vehículo
parado, pise el pedal del embrague
y engrane la marcha.
Si la marcha no entra, ponga la
palanca en punto muerto, suelte el
pedal del embrague y píselo de
nuevo; luego repita la selección de
la marcha.
Cambio manual
0Cambio
manual 0153.
Arranque del motor
Comprobaciones antes de
comenzar un viaje
.
La presión de los neumáticos y
su estado
0Pres neumá-
tico 0189.
. El nivel de aceite del motor y de
los demás líquidos
0Aceite del
motor 0171.
. Todos los cristales, retrovisores,
iluminación exterior y placas de
matrícula deben estar en buen
estado y libres de suciedad,
nieve o hielo.
. Posición correcta de espejos
retrovisores, asientos y cintu-
rones de seguridad
0Espejos
retrovisores convexos 026,
Posición del asiento 034,
Cinturón de seguridad de tres
puntos 038.
. El funcionamiento de los frenos
a baja velocidad, especialmente
si los frenos están húmedos.
Arranque del motor
.Gire la llave a la posición 1.
. Mueva ligeramente el volante
para desactivar el bloqueo.
. Accione el embrague y el freno.
. Cambio automático en P o N.
. No pise el pedal del acelerador.
. Gire la llave a la posición 3 y
suelte el botón de arranque del
motor.
0Arranque del
motor 0147.
Page 17 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
16 En pocas palabras
Sistema stop-start
Si el vehículo circula a baja
velocidad o está parado y se
cumplen determinadas condiciones,
active la función de parada automá-
tica Autostop del siguiente modo:
.pise el pedal del embrague
. ponga la palanca en punto
muerto
. suelte el pedal del embrague
La parada automática (Autostop) se
indica mediante la aguja en la
posición AUTOSTOP en el cuenta-
rrevoluciones. Para volver a arrancar el motor, pise
de nuevo el pedal del embrague.
Sistema stop-start
0Sistema
stop-start 0148.
Parking
{Advertencia
.
No estacione el vehículo en
una superficie fácilmente
inflamable. La elevada
temperatura del sistema de
escape podría inflamar
dicha superficie.
. Accione siempre el freno de
estacionamiento. Tire del
interruptor
Ydurante un
segundo aprox.
. Apague el motor.
(Continúa)
Advertencia (Continúa)
.en superficies en
pendientes o cuesta arriba,
engrane la primera
velocidad o coloque la
palanca de cambios en la
posición P antes de extraer
la llave de encendido. Si el
vehículo está cuesta arriba,
gire las ruedas delanteras
en la dirección contraria al
bordillo.
Si el vehículo está en una
pendiente descendente,
engrane la marcha atrás o
mueva la palanca selectora
a la posición P antes de
sacar la llave de encendido.
Gire las ruedas delanteras
hacia el bordillo.
(Continúa)
Page 18 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
En pocas palabras 17
Advertencia (Continúa)
.Saque la llave del encen-
dido. Gire el volante hasta
que perciba que se ha
bloqueado.
En vehículos con cambio
automático, la llave sólo
puede sacarse cuando la
palanca selectora está en la
posición P.
. Cierre las ventanillas.
. Bloquee el vehículo con
Qdel
mando a distancia.
. Conecte el sistema de alarma
antirrobo
0Sistema de alarma
antirrobo 025.
. Los ventiladores de refrigeración
del motor pueden seguir funcio-
nando después de desconectar
el motor
0Recogida de
vehículos usados 0170. .
Si se ha usado a velocidades
del motor altas o con cargas del
motor elevadas, encienda el
motor brevemente a bajas
cargas o conduzca en punto
muerto durante aproximada-
mente.
30 segundos antes de apagarlo
para proteger el turbocompresor.
Llaves, cerraduras
0Llaves 018,
Inmovilización del vehículo durante
un periodo de tiempo prolongado
0
Inmovilización del vehículo 0169.
Page 19 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
18 Llaves, puertas y ventanillas
Llaves, puertas y
ventanillas
Llaves y cerraduras
Llaves . . . . . . . . . . . . . . . . . . . . . . . . . 18
Car Pass . . . . . . . . . . . . . . . . . . . . . . 19
Mando a distancia . . . . . . . . . . . . . 19
Ajustes memorizados . . . . . . . . . . 20
Cierre centralizado . . . . . . . . . . . . . 21
Cierre automático de laspuertas . . . . . . . . . . . . . . . . . . . . . . . 23
Cierres de seguridad . . . . . . . . . . 23
Puertas
Compartimento de carga . . . . . . . 23
Seguridad del vehículo
Sistema de alarma antirrobo . . . 25
Inmovilizador . . . . . . . . . . . . . . . . . . 26
Retrovisores exteriores
Espejos retrovisores convexos . . . . . . . . . . . . . . . . . . . . . 26
Espejos retrovisores eléctricos . . . . . . . . . . . . . . . . . . . . . 27
Retrovisores plegables . . . . . . . . 27
Retrovisores térmicos . . . . . . . . . . 27
Retrovisor interior
Retrovisor manual . . . . . . . . . . . . . 28
Ventanillas
Elevalunas manuales . . . . . . . . . . 28
Elevalunas eléctricos . . . . . . . . . . 28
Luneta térmica trasera . . . . . . . . . 30
Parasoles . . . . . . . . . . . . . . . . . . . . . . 30
Techo
Techo solar . . . . . . . . . . . . . . . . . . . . 30
Llaves y cerraduras
Llaves
Llaves de repuesto
El número de llave está especifi-
cado en una etiqueta separable.
Al pedir llaves de repuesto debe
indicarse el número de llave corres-
pondiente, ya que la llave es un
componente del sistema del inmovi-
lizador.
Cerraduras
0Cuidado
exterior 0207.
Page 20 of 237
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Llaves, puertas y ventanillas 19
Llave con paletón plegable
Pulse el botón para desplegarlo.
Para plegar la llave, pulse primero
el botón.
Car Pass
El Car Pass contiene datos relacio-
nados con la seguridad del vehículo
y debe guardarse en un lugar
seguro.
Al llevar el vehículo a un taller,
dichos datos son necesarios para
realizar determinados trabajos.
Mando a distancia
Se usa para accionar:
. cierre centralizado
. sistema de alarma antirrobo
El mando a distancia tiene un
alcance de 20 metros aproximada-
mente. Puede reducirse por influen-
cias externas.
Las luces de emergencia se
iluminan para confirmar el acciona-
miento. Debe tratarlo con cuidado, prote-
gerlo de la humedad y de las
temperaturas altas, y no accionarlo
innecesariamente.
Avería
Si el cierre centralizado no se activa
con el mando a distancia, puede
deberse a lo siguiente:
.
se ha excedido el alcance,
. la tensión de la pila es
demasiado baja,
. accionamiento repetido y
frecuente del mando a distancia
fuera del alcance de recepción
del vehículo; será necesario
volver a sincronizarlo,
. Sobrecarga del cierre centrali-
zado debido a un accionamiento
frecuente en breves intervalos;
se interrumpe la alimentación de
corriente durante un breve
período de tiempo,
. interferencia de ondas de radio
de mayor potencia procedentes
de otras fuentes.
Desbloqueo
0Cierre centrali-
zado 021.
