OPEL KARL 2015.75 Manual de Instrucciones (in Spanish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
50 Asientos y reposacabezas
Nota
Mueva el asiento del acompañante
hasta la posición más adelantada,
o muévalo hacia delante hasta que
el sistema de retención infantil no
interfiera con el respaldo del asiento
delantero.
1) :Solo aplicable al asiento del
ocupante trasero exterior con la
posición del asiento máxima hacia
delante y el respaldo vertical.
IL : Adecuada para sistemas de
retención infantil ISOFIX de las
categorías "específica del vehículo",
"limitada" o "semiuniversal".
El sistema de sujeción ISOFIX debe
estar homologado para el tipo
específico de vehículo.
IUF : Adecuada para sistemas de
retención infantil ISOFIX orientados
hacia delante, de categoría
universal, aprobados para su uso
en esta clase de peso.
X : Ningún sistema de retención
infantil ISOFIX homologado en esta
clase de peso.Clase de tamaño ISOFIX y
dispositivo de asiento
A - ISO/F3 : Sistema de retención
infantil orientado hacia delante, para
niños de talla máxima en la clase
de peso de 9 a 18 kg.
B - ISO/F2 : Sistema de retención
infantil orientado hacia delante, para
niños más pequeños en la clase de
peso de 9 a 18 kg.
B1 - ISO/F2X : Sistema de reten-
ción infantil orientado hacia delante,
para niños más pequeños en la
clase de peso de 9 a 18 kg.
C - ISO/R3 : Sistema de retención
infantil orientado hacia atrás, para
niños de talla máxima en la clase
de peso hasta 13 kg. D - ISO/R2 :
Sistema de retención
infantil orientado hacia atrás, para
niños más pequeños en la clase de
peso hasta 13 kg.
E - ISO/R1 : Sistema de retención
infantil orientado hacia atrás, para
niños pequeños en la clase de peso
hasta 13 kg.
F- ISO/L1 : Sistema de retención
infantil orientado hacia el lateral
izquierdo (capazo).
G - ISO/L2 : Sistema de retención
infantil orientado hacia el lateral
derecho (capazo).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Asientos y reposacabezas 51
Sistemas de retención
infantil ISOFIX
Fije los sistemas de retención
infantil ISOFIX homologados para el
vehículo en los soportes de montaje
ISOFIX. Las posiciones del sistema
de seguridad infantil ISOFIX especí-
ficas del vehículo están marcadas
en la tabla como IL.
Los soportes de montaje ISOFIX se
indican mediante el logotipo ISOFIX
en el respaldo.Si es necesario, desmonte el
reposacabezas antes de montar un
sistema de retención infantil
0
Posiciones de montaje del sistema
de retención infantil
048.
Las posiciones universales del
sistema de seguridad infantil
ISOFIX están marcadas en la tabla
como IUF.
Si es necesario desmonte el
reposacabezas antes de montar un
sistema de retención infantil.
Guíe, sujete y ajuste la correa
superior conforme a las instruc-
ciones del asiento infantil y las
instrucciones siguientes:
Si está usando una correa sencilla
en un asiento exterior y el reposaca-
bezas se ha retirado, guíe la correa
por encima del respaldo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
52 Asientos y reposacabezas

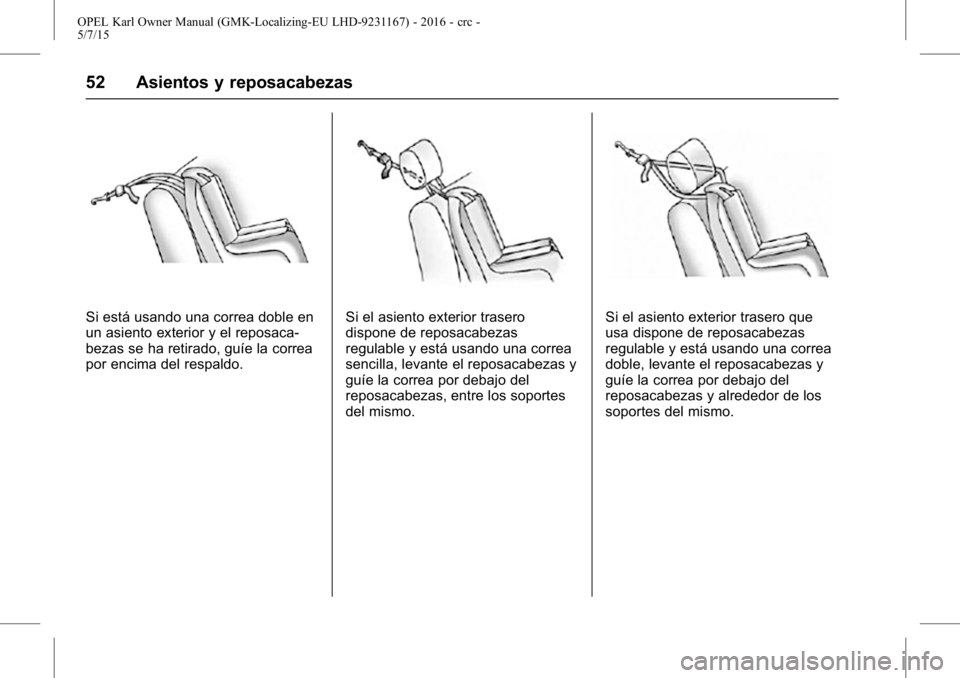

Si está usando una correa doble en
un asiento exterior y el reposaca-
bezas se ha retirado, guíe la correa
por encima del respaldo.Si el asiento exterior trasero
dispone de reposacabezas
regulable y está usando una correa
sencilla, levante el reposacabezas y
guíe la correa por debajo del
reposacabezas, entre los soportes
del mismo.Si el asiento exterior trasero que
usa dispone de reposacabezas
regulable y está usando una correa
doble, levante el reposacabezas y
guíe la correa por debajo del
reposacabezas y alrededor de los
soportes del mismo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Asientos y reposacabezas 53

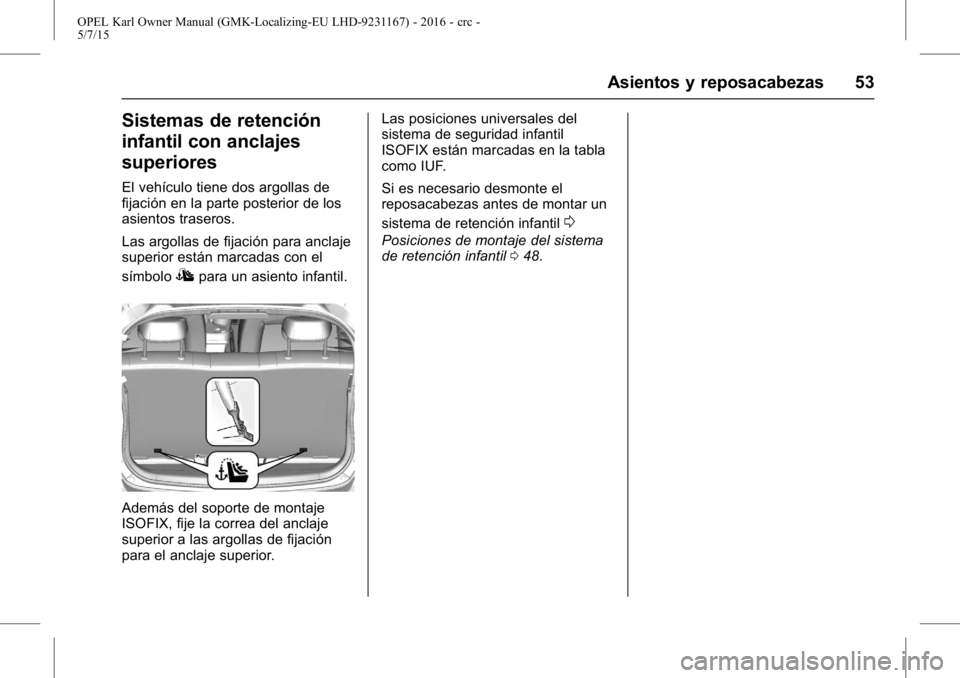

Sistemas de retención
infantil con anclajes
superiores
El vehículo tiene dos argollas de
fijación en la parte posterior de los
asientos traseros.
Las argollas de fijación para anclaje
superior están marcadas con el
símbolo
Ipara un asiento infantil.
Además del soporte de montaje
ISOFIX, fije la correa del anclaje
superior a las argollas de fijación
para el anclaje superior.Las posiciones universales del
sistema de seguridad infantil
ISOFIX están marcadas en la tabla
como IUF.
Si es necesario desmonte el
reposacabezas antes de montar un
sistema de retención infantil
0
Posiciones de montaje del sistema
de retención infantil
048.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
54 Portaobjetos
Portaobjetos
Compartimentos portaobjetos
Compartimentos portaob-jetos . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Portaobjetos del panel de mandos . . . . . . . . . . . . . . . . . . . . . . 54
Guantera . . . . . . . . . . . . . . . . . . . . . . 55
Portavasos . . . . . . . . . . . . . . . . . . . . 55
Ubicación de equipaje/carga
Compartimento de carga . . . . . . . 55
Portaobjetos adicionales
Compartimento trasero/Cubierta del panel portaobjetos . . . . . . . . 58
Red confort . . . . . . . . . . . . . . . . . . . . 58
Triángulo de advertencia . . . . . . . 59
Kit de primeros auxilios . . . . . . . . 59
Información sobre la carga del
vehículo
Información sobre la carga del vehículo . . . . . . . . . . . . . . . . . . . . . . 60
Compartimentos
portaobjetos
{Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario,
si se abriera la tapa del comparti-
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un
accidente, los ocupantes del
vehículo podrían sufrir lesiones
por el impacto de dichos objetos.
Portaobjetos del panel de
mandos
El portaobjetos se utiliza para
guardar artículos pequeños.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Portaobjetos 55
Guantera
Dentro de la guantera hay un
compartimento para el Manual de
Instrucciones. Tire de la lengüeta
para abrir el compartimento. La
guantera debe estar cerrada
mientras se conduce.
Portavasos
Hay un portavasos situado en la
consola central.
Ubicación de
equipaje/carga
Compartimento de carga
Ampliación del compartimento
de cargaAtención
Baje la banqueta del asiento
trasero antes de plegar el
respaldo del asiento trasero.
Si no lo hace, podría dañar el
asiento trasero.
1. Baje los reposacabezas pulsando el resorte.
Nota: Para garantizar que haya
suficiente espacio para proceder
con la banqueta del asiento trasero,
deslice el asiento delantero hacia
adelante y desplace el respaldo a
su posición vertical.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
56 Portaobjetos
2. Tire de la correa que haydebajo de la banqueta de
asiento y baje la banqueta de
asiento.
3. Tire de la palanca de desblo-queo en la parte superior del
respaldo trasero.
4. Pliegue el respaldo hacia
delante y hacia abajo.
5. Introduzca los cinturones deseguridad de los asientos
exteriores en las guías.
Para volver a colocar el respaldo
del asiento en su posición original,
extraiga el cinturón de seguridad de
las guías del cinturón y levante el
respaldo del asiento.
Encaje el respaldo del asiento en su
sitio.
{Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no (Continúa)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Portaobjetos 57
Advertencia (Continúa)
lo hace, se pueden producir
lesiones personales o daños en
la carga o el vehículo en caso de
frenazo brusco o colisión.
Asegúrese de que el cinturón de
seguridad no queda cogido en el
cierre.
Puede que el cinturón de seguridad
central trasero se bloquee cuando
levante el respaldo. Si fuera así,
deje que el cinturón se retraiga
hasta el máximo y repita la
operación.
Si el cinturón de seguridad sigue
bloqueado, baje la banqueta de
asiento e inténtelo de nuevo.
Para volver a colocar en su sitio la
banqueta del asiento trasero,
mueva la parte trasera de la
banqueta del asiento a su posición
original asegurándose de que las
correas de las hebillas del cinturón
de seguridad no quedan torcidas o
atrapadas debajo de la banqueta
del asiento; luego empuje la parte delantera de la banqueta del asiento
con firmeza hacia abajo hasta que
quede enclavado.
Atención
Cuando vuelva a colocar el
respaldo trasero en posición
vertical, coloque el cinturón de
seguridad trasero y las hebillas
entre el respaldo del asiento
trasero y un cojín. Asegúrese de
que el cinturón de seguridad y las
hebillas no queden pellizcados
bajo el cojín del asiento trasero.
Asegúrese de que los cinturones
de seguridad no queden doblados
o atrapados en el respaldo del
asiento y que estén en la posición
correcta.
Nota: El maletero deberá
contener todos los accesorios
instalados de fábrica por el fabri-
cante del vehículo (rueda de
repuesto, gato, etc.). Otro equipa-
miento no instalado o solo opcional, como un kit de
primeros auxilios o extintor, no
deberá tenerse en cuenta.
Cuando el equipamiento especial,
como un respaldo plegable o
extraíble del asiento trasero, se
proporciona por el fabricante
para obtener el volumen de carga
máximo, las medidas deberán
realizarse con los límites de carga
siguientes.
Límite de carga delantero: la parte
posterior del respaldo de los
asientos situados justo delante del
maletero configurados en la
posición de conducción normal
conforme a lo determinado por el
fabricante, y/o los asientos traseros
plegados; los asientos traseros y/o
respaldos plegados o extraídos,
siendo el límite de carga delantero
sobre el respaldo un plano tangen-
cial vertical a la parte posterior del
respaldo del asiento delantero y
viniendo la altura de carga limitada
por el forro del techo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
58 Portaobjetos
Para extraer la banqueta del
asiento, tire de las bisagras en la
dirección de la flecha.
Portaobjetos adicio-
nales
Compartimento trasero/
Cubierta del panel porta-
objetos
Cubierta del compartimento de
carga
Puede colocar objetos pequeños u
ocultar artículos almacenados en la
zona de carga.
Para usar el panel, cuelgue cada
lazo de ambos anclajes del portón
trasero.Cuando no lo utilice, coloque el
panel en la parte posterior del
asiento trasero.
Nota:
Si se coloca en un lugar
incorrecto, puede provocar ruido y
desgaste por contacto con el
asiento trasero.
Atención
No coloque objetos pesados en el
panel.
Suba la cubierta del panel porta-
objetos para facilitar la carga y
descarga, ya que la cubierta es
más larga que el maletero.
Red confort
Puede meter bultos pequeños en la
red de equipaje opcional.
Para montar la red, enganche los
lazos de la esquina superior de la
red en los puntos de anclaje del
panel trasero.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Portaobjetos 59
Atención
La red portaequipajes está
diseñada para cargas pequeñas.
No transporte objetos pesados en
su red portaequipajes.
Triángulo de advertencia
Vehículos con juego de reparación
de neumáticos
Guarde el triángulo de advertencia
en la caja de herramientas del
vehículo que hay debajo de la
cubierta del piso en el comparti-
mento de carga.Vehículos con rueda de repuesto
Guarde el triángulo de advertencia
en el espacio del compartimento de
carga.
Kit de primeros auxilios
Guarde el kit de primeros auxilios
en el espacio del compartimento de
carga.
