170 Nega vozila

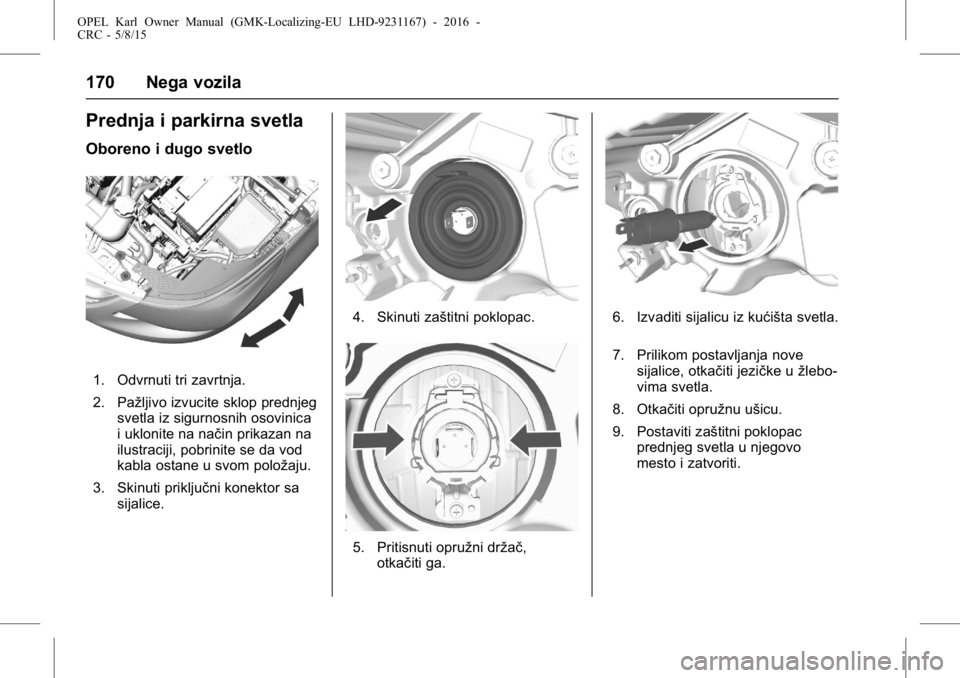

Prednja i parkirna svetla
Oboreno i dugo svetlo
1. Odvrnuti tri zavrtnja.
2. Pažljivo izvucite sklop prednjegsvetla iz sigurnosnih osovinica
i uklonite na način prikazan na
ilustraciji, pobrinite se da vod
kabla ostane u svom položaju.
3. Skinuti priključni konektor sa sijalice.
4. Skinuti zaštitni poklopac.
5. Pritisnuti opružni držač,otkačiti ga.
6. Izvaditi sijalicu iz kućišta svetla.
7. Prilikom postavljanja novesijalice, otkačiti jezičke u žlebo-
vima svetla.
8. Otkačiti opružnu ušicu.
9. Postaviti zaštitni poklopac prednjeg svetla u njegovo
mesto i zatvoriti.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 171

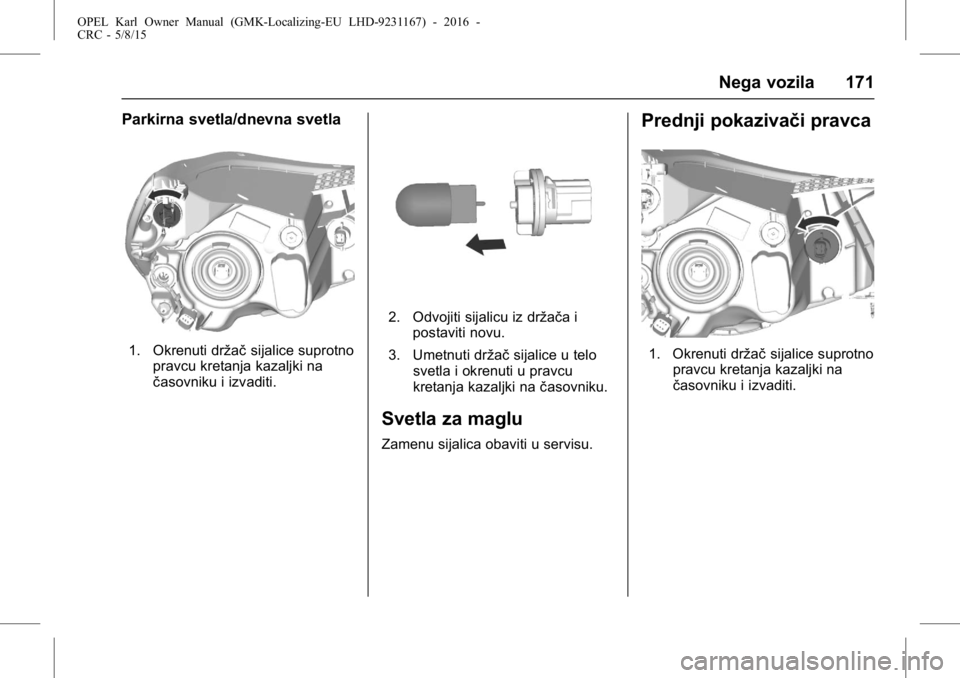

Parkirna svetla/dnevna svetla
1. Okrenuti držačsijalice suprotno
pravcu kretanja kazaljki na
časovniku i izvaditi.
2. Odvojiti sijalicu iz držača i
postaviti novu.
3. Umetnuti držač sijalice u telo
svetla i okrenuti u pravcu
kretanja kazaljki na časovniku.
Svetla za maglu
Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Okrenuti držačsijalice suprotno
pravcu kretanja kazaljki na
časovniku i izvaditi.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
172 Nega vozila

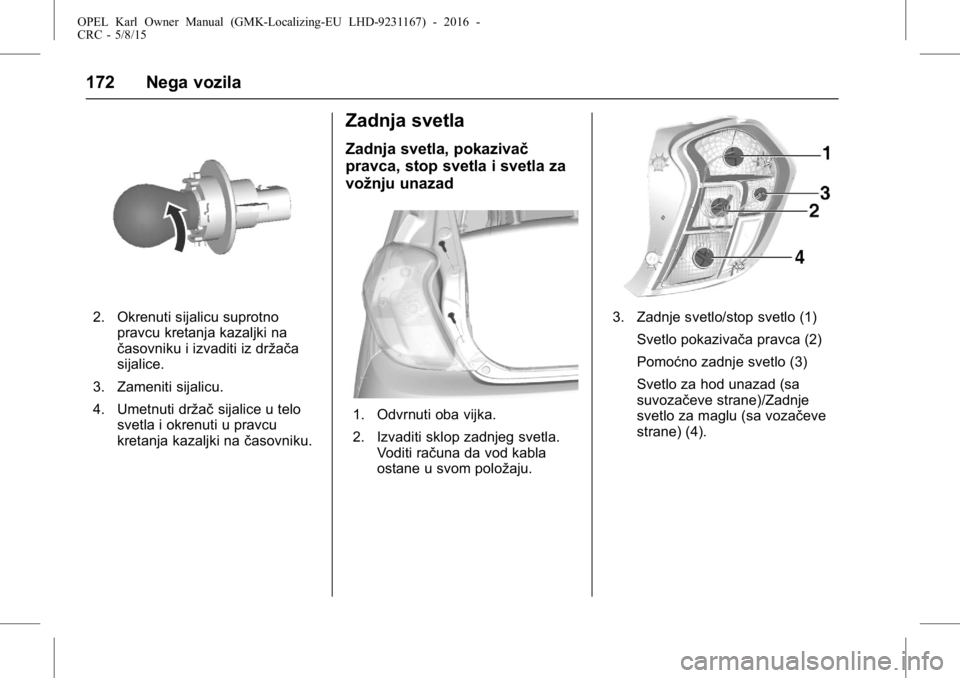

2. Okrenuti sijalicu suprotnopravcu kretanja kazaljki na
časovniku i izvaditi iz držača
sijalice.
3. Zameniti sijalicu.
4. Umetnuti držač sijalice u telo
svetla i okrenuti u pravcu
kretanja kazaljki na časovniku.
Zadnja svetla
Zadnja svetla, pokazivač
pravca, stop svetla i svetla za
vožnju unazad
1. Odvrnuti oba vijka.
2. Izvaditi sklop zadnjeg svetla.
Voditi računa da vod kabla
ostane u svom položaju.
3. Zadnje svetlo/stop svetlo (1)
Svetlo pokazivača pravca (2)
Pomoćno zadnje svetlo (3)
Svetlo za hod unazad (sa
suvozačeve strane)/Zadnje
svetlo za maglu (sa vozačeve
strane) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 173
4. Okrenuti držačsijalice suprotno
kretanju kazaljke na satu.
5. Izvaditi držač sijalice. Lagano
gurnuti sijalicu u grlo, okrenuti
suprotno kretanju kazaljke na
satu, izvaditi i postaviti novu.
6. Umetnuti držač sijalice u sklop
zadnjeg svetla i zavrnuti u
mesto.
Spojiti električni utikač. Posta-
viti sklop zadnjeg svetla u
šasiju vozila i zavrnuti vijcima.
Zatvoriti poklopce i zabraviti.
7. Uključiti paljenje, upaliti i prove- riti sva svetla.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomeriti lampu unapred i
izvaditi je iz prednjeg blato-
brana sa zadnjim krajem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
174 Nega vozila

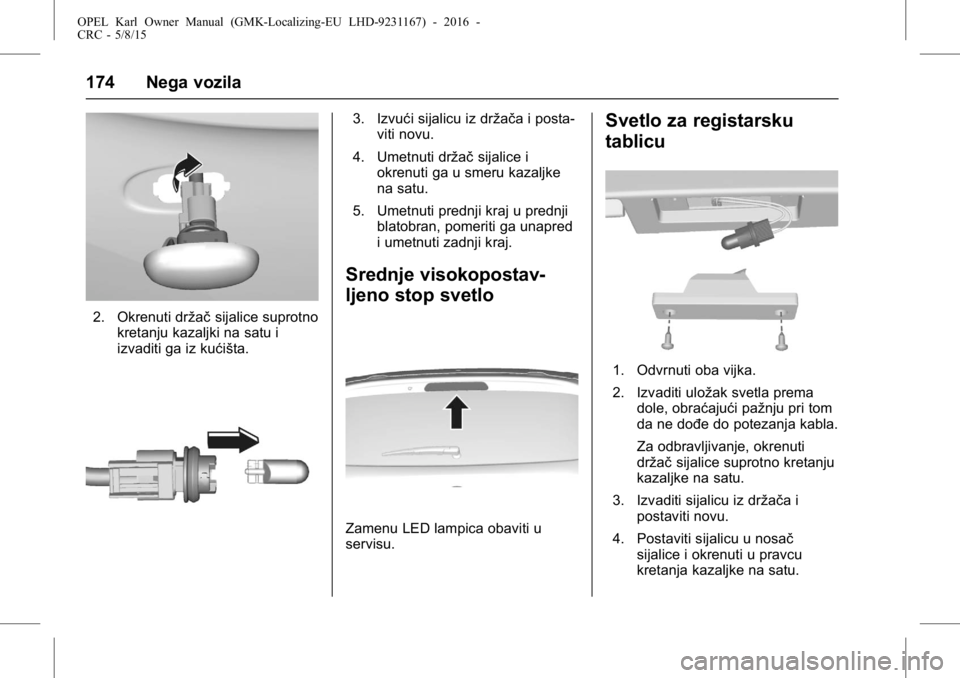

2. Okrenuti držačsijalice suprotno
kretanju kazaljki na satu i
izvaditi ga iz kućišta.
3. Izvući sijalicu iz držača i posta- viti novu.
4. Umetnuti držač sijalice i
okrenuti ga u smeru kazaljke
na satu.
5. Umetnuti prednji kraj u prednji blatobran, pomeriti ga unapred
i umetnuti zadnji kraj.
Srednje visokopostav-
ljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo za registarsku
tablicu
1. Odvrnuti oba vijka.
2. Izvaditi uložak svetla premadole, obraćajući pažnju pri tom
da ne dođe do potezanja kabla.
Za odbravljivanje, okrenuti
držač sijalice suprotno kretanju
kazaljke na satu.
3. Izvaditi sijalicu iz držača i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu
kretanja kazaljke na satu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 175
5. Umetnuti kućište sijalice ipričvrstiti sa odvijačem.

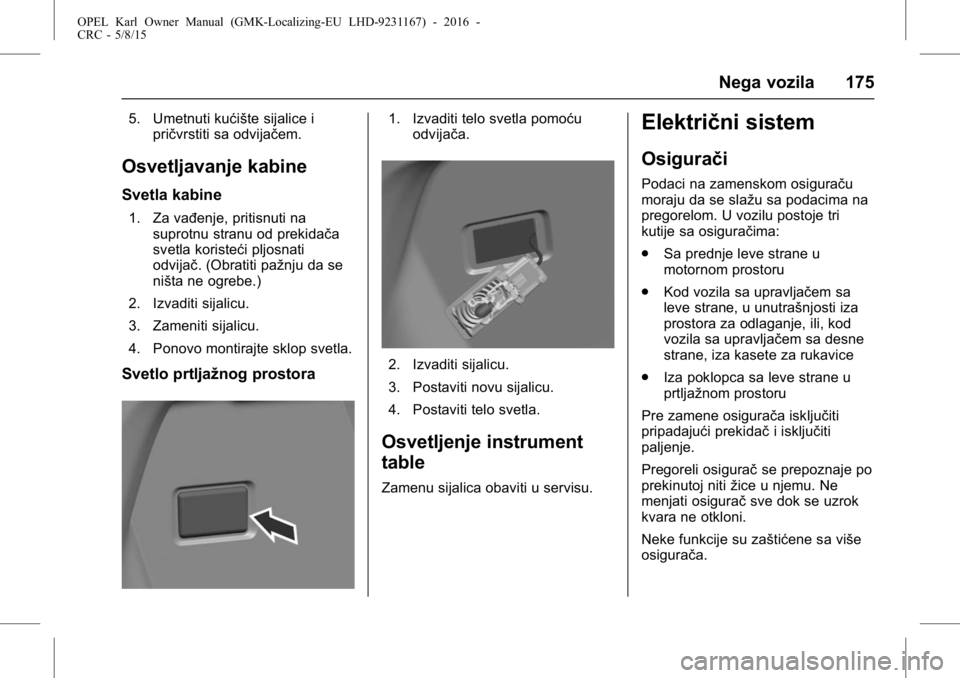

Osvetljavanje kabine
Svetla kabine
1. Za vađenje, pritisnuti na
suprotnu stranu od prekidača
svetla koristeći pljosnati
odvijač. (Obratiti pažnju da se
ništa ne ogrebe.)
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Ponovo montirajte sklop svetla.
Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument
table
Zamenu sijalica obaviti u servisu.
Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom. U vozilu postoje tri
kutije sa osiguračima:
.Sa prednje leve strane u
motornom prostoru
. Kod vozila sa upravljačem sa
leve strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
. Iza poklopca sa leve strane u
prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
176 Nega vozila

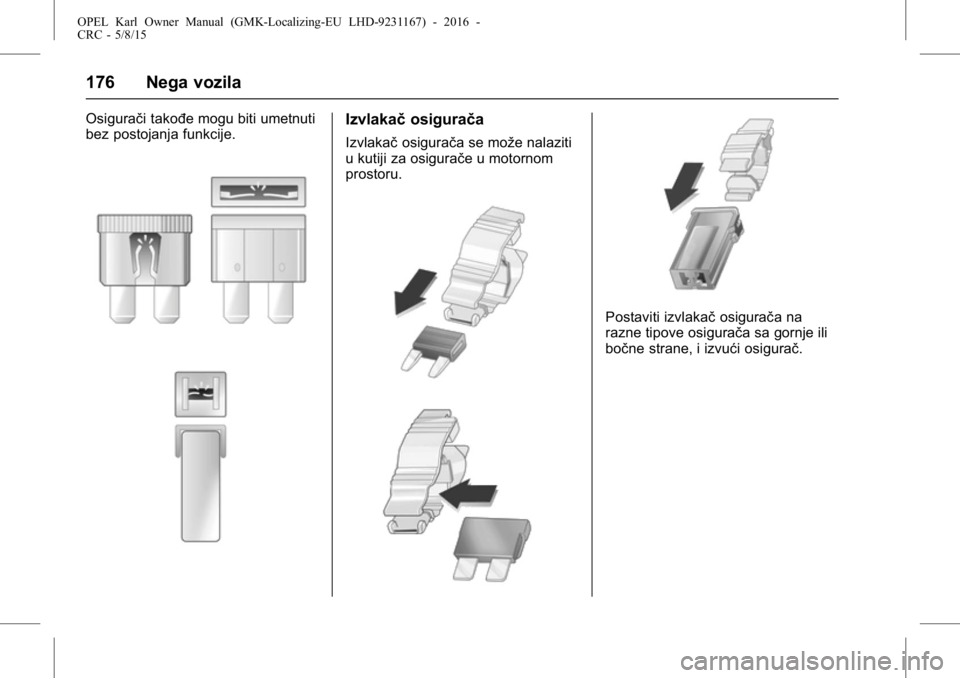

Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Izvlakačosigurača
Izvlakačosigurača se može nalaziti
u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na
razne tipove osigurača sa gornje ili
bočne strane, i izvući osigurač.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 177

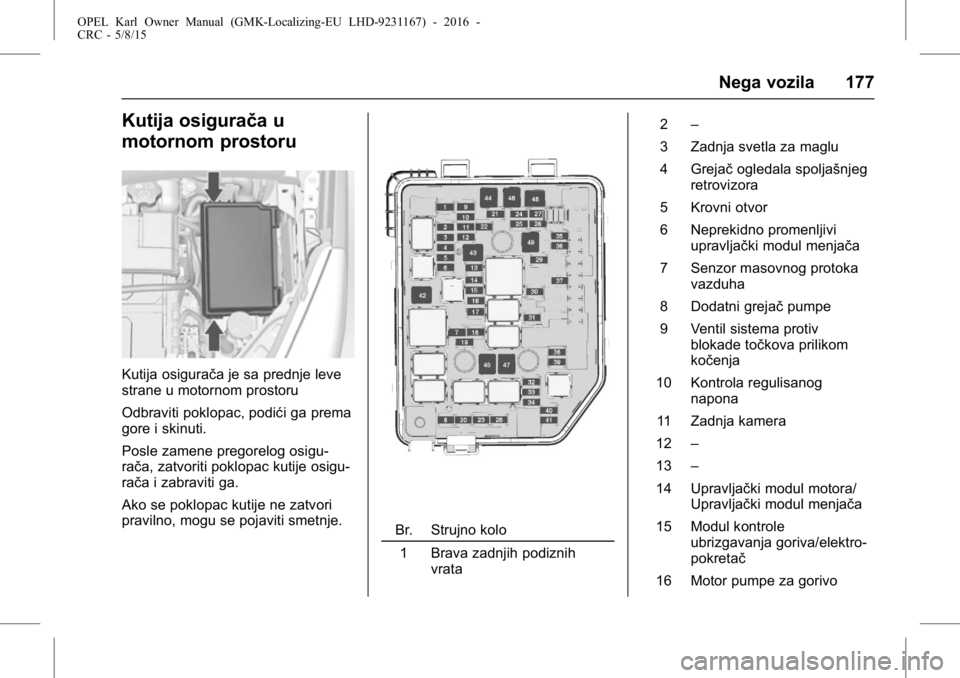

Kutija osigurača u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Odbraviti poklopac, podići ga prema
gore i skinuti.
Posle zamene pregorelog osigu-
rača, zatvoriti poklopac kutije osigu-
rača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Br. Strujno kolo1 Brava zadnjih podiznih vrata 2
–
3 Zadnja svetla za maglu
4 Grejač ogledala spoljašnjeg
retrovizora
5 Krovni otvor
6 Neprekidno promenljivi upravljački modul menjača
7 Senzor masovnog protoka vazduha
8 Dodatni grejač pumpe
9 Ventil sistema protiv blokade točkova prilikom
kočenja
10 Kontrola regulisanog napona
11 Zadnja kamera
12 –
13 –
14 Upravljački modul motora/ Upravljački modul menjača
15 Modul kontrole ubrizgavanja goriva/elektro-
pokretač
16 Motor pumpe za gorivo

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
178 Nega vozila

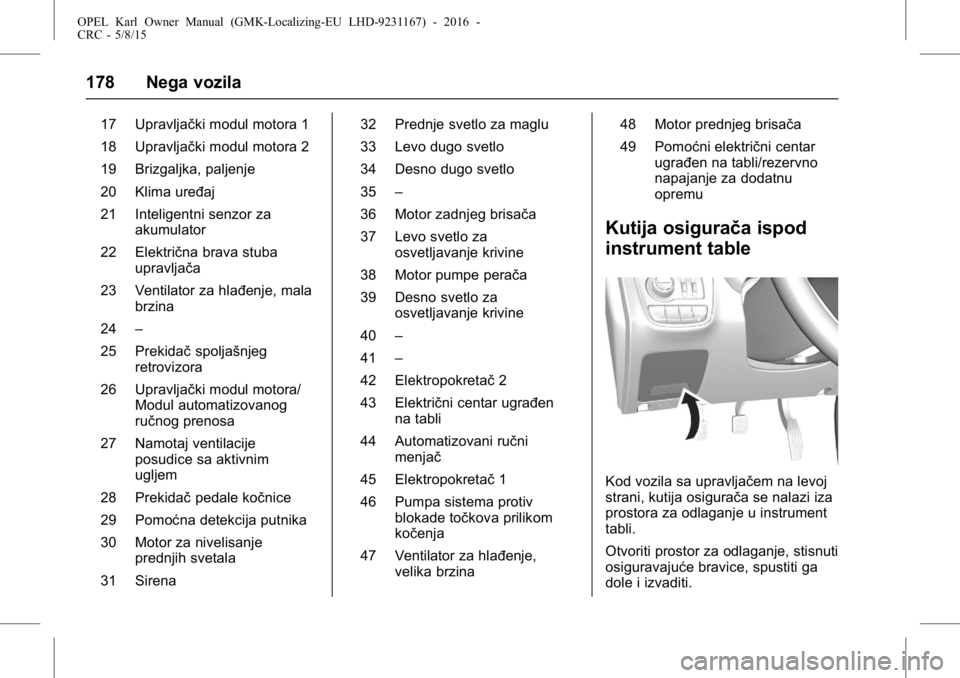

17 Upravljački modul motora 1
18 Upravljački modul motora 2
19 Brizgaljka, paljenje
20 Klima uređaj
21 Inteligentni senzor zaakumulator
22 Električna brava stuba upravljača
23 Ventilator za hlađenje, mala brzina
24 –
25 Prekidač spoljašnjeg
retrovizora
26 Upravljački modul motora/ Modul automatizovanog
ručnog prenosa
27 Namotaj ventilacije posudice sa aktivnim
ugljem
28 Prekidač pedale kočnice
29 Pomoćna detekcija putnika
30 Motor za nivelisanje prednjih svetala
31 Sirena 32 Prednje svetlo za maglu
33 Levo dugo svetlo
34 Desno dugo svetlo
35
–
36 Motor zadnjeg brisača
37 Levo svetlo za osvetljavanje krivine
38 Motor pumpe perača
39 Desno svetlo za osvetljavanje krivine
40 –
41 –
42 Elektropokretač 2
43 Električni centar ugrađen na tabli
44 Automatizovani ručni menjač
45 Elektropokretač 1
46 Pumpa sistema protiv blokade točkova prilikom
kočenja
47 Ventilator za hlađenje, velika brzina 48 Motor prednjeg brisača
49 Pomoćni električni centar
ugrađen na tabli/rezervno
napajanje za dodatnu
opremu
Kutija osigurača ispod
instrument table
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor za odlaganje, stisnuti
osiguravajuće bravice, spustiti ga
dole i izvaditi.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 179

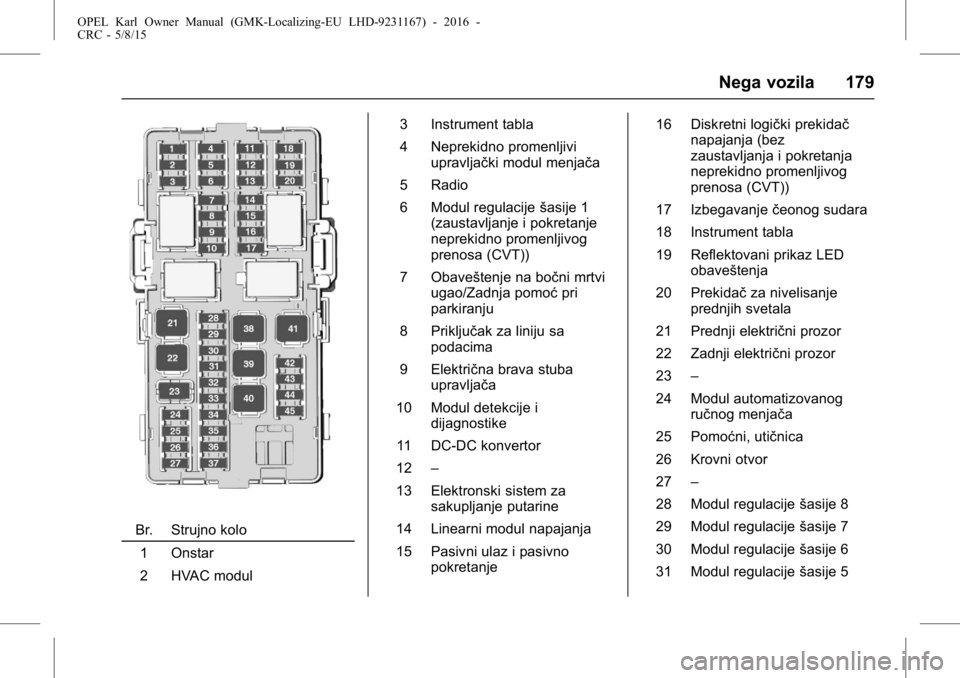

Br. Strujno kolo1 Onstar
2 HVAC modul 3 Instrument tabla
4 Neprekidno promenljivi
upravljački modul menjača
5 Radio
6 Modul regulacije šasije 1
(zaustavljanje i pokretanje
neprekidno promenljivog
prenosa (CVT))
7 Obaveštenje na bočni mrtvi ugao/Zadnja pomoć pri
parkiranju
8 Priključak za liniju sa podacima
9 Električna brava stuba upravljača
10 Modul detekcije i dijagnostike
11 DC-DC konvertor
12 –
13 Elektronski sistem za sakupljanje putarine
14 Linearni modul napajanja
15 Pasivni ulaz i pasivno pokretanje 16 Diskretni logički prekidač
napajanja (bez
zaustavljanja i pokretanja
neprekidno promenljivog
prenosa (CVT))
17 Izbegavanje čeonog sudara
18 Instrument tabla
19 Reflektovani prikaz LED obaveštenja
20 Prekidač za nivelisanje
prednjih svetala
21 Prednji električni prozor
22 Zadnji električni prozor
23 –
24 Modul automatizovanog ručnog menjača
25 Pomoćni, utičnica
26 Krovni otvor
27 –
28 Modul regulacije šasije 8
29 Modul regulacije šasije 7
30 Modul regulacije šasije 6
31 Modul regulacije šasije 5
