170 Condução e funcionamento
amarelo e fica intermitente. Em
simultâneo, é activado um sinal
sonoro.
Desactivação
O sistema é desactivado premindo@; o LED no botão apaga-se.
A velocidades inferiores a 56 km/h,
o sistema não funciona.
Avaria
O sistema de saída de faixa poderá
não funcionar correctamente
quando:
. O pára-brisas não está limpo.
. Existem condições ambientais
adversas, por exemplo, chuva
forte, neve, luz do sol directa ou
sombras.
O sistema não funciona se não
detectar uma marca de faixa de
rodagem.
Combustível
Combustível (para
motores a gasolina)
Utilize apenas combustível sem
chumbo que cumpra a norma
europeia EN 228 ou E DIN 51626-1
ou equivalente.
O motor é capaz de funcionar com
combustível que contenha até 10%
de etanol (por exemplo, o
chamado E10).
Utilizar combustível com o índice de
octanas recomendado Dados do
motor 0227
ii.
Atenção
Não utilizar combustível nem
aditivos de combustível que
contenham compostos metálicos,
tais como aditivos à base de
manganês. Isto pode danificar o
motor.
Atenção
A utilização de combustível que
não cumpra a norma EN 228 ou
E DIN 51626-1 ou semelhante,
pode dar lugar a depósitos,
aumento de desgaste ou danos
no motor e perda da garantia.
Atenção
Utilizar combustível com um
índice de octanas demasiado
baixo pode provocar combustão
descontrolada e danos no motor.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Condução e funcionamento 171
Encher o depósito
{Perigo
Antes de reabastecer, desligar a
ignição e quaisquer fontes
exteriores de calor com câmaras
de combustão.
Cumprir as instruções de funcio-
namento e segurança da estação
de serviço quando se estiver a
abastecer.
{Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa
situação imediatamente numa
oficina.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
1. Desligar o motor.
2. Puxar para cima a alavanca dedesbloqueio da portinhola de
enchimento do depósito de
combustível, que se encontra
no piso do lado esquerdo
dianteiro ao lado do banco do
condutor.
3. Rodar lentamente para a esquerda o bujão de enchi-
mento do depósito de combus-
tível. Se for ouvido um som de
assobio, aguardar até o som
parar completamente antes de
abrir o tampão. A portinhola de

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
172 Condução e funcionamento
enchimento do depósito de
combustível encontra-se no
painel traseiro direito.
4. Retirar o tampão. O bujão estápreso ao veículo com um fio.
5. Depois de reabastecer, colocar novamente o bujão. Rodá-lo
para a direita até ouvir vários
estalidos.
6. Empurrar a portinhola até prender.
Nota
Durante o tempo frio, se a tampa
não abrir, bater ligeiramente para
libertar o trinco. Depois, tentar abrir
novamente a tampa.
Atenção
Elimine imediatamente qualquer
combustível que tenha trans-
bordado.
Consumo de combustível
- emissões de CO2
O consumo de combustível (combi-
nado) do modelo Opel Karl situa-se
entre 4,5 e 4,3 l/100 km.
A emissão de CO
2(trajecto combi-
nado) situa-se entre 104 e 99 g/km.
Para os valores específicos do seu
veículo, consultar o Certificado de
Conformidade CEE fornecido com o
veículo ou outros documentos de
registo nacionais.
Informações gerais
O consumo oficial de combustível e
os valores específicos de emissões
de CO
2indicados baseiam-se no
modelo de base europeu com
equipamento padrão. A informação sobre consumo de
combustível e emissões de CO
2cumprem as normas R (EC) N.º
715/2007 (na versão aplicável
respectivamente), tendo em consi-
deração o peso do veículo em
ordem de marcha, como especifi-
cado pela norma.
Os valores são fornecidos apenas
para efeitos de comparação entre
diferentes versões do veículo e não
devem ser vistos como garantia do
consumo de combustível real de um
veículo em particular. A instalação
de equipamento adicional poderá
resultar em valores ligeiramente
mais elevados de consumo de
combustível e emissões de CO
2.
Para além disso, o consumo de
combustível depende do estilo de
condução de cada um e das condi-
ções do piso e do trânsito.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 173
Conservação do
veículo
Informação geral
Acessórios e Modificações . . . 174
Imobilizar o veículo a longoprazo . . . . . . . . . . . . . . . . . . . . . . . 174
Recolha de veículos em fim de vida . . . . . . . . . . . . . . . . . . . . . . 175
Verificações do Veículo
Execução dos Trabalhos deAssistência . . . . . . . . . . . . . . . . . 175
Capot . . . . . . . . . . . . . . . . . . . . . . . . . 175
Óleo de motor . . . . . . . . . . . . . . . . 176
Líquido de arrefecimento do motor . . . . . . . . . . . . . . . . . . . . . . . 177
Líquido Limpa-vidros . . . . . . . . . 178
Travões . . . . . . . . . . . . . . . . . . . . . . 178
Líquido dos travões . . . . . . . . . . 178
Bateria . . . . . . . . . . . . . . . . . . . . . . . 179
Substituição de Escovas do Limpa-Pára-brisas . . . . . . . . . . 180
Substituir lâmpadas
Substituir lâmpadas . . . . . . . . . . 181
Faróis e luzes de estaciona-mento . . . . . . . . . . . . . . . . . . . . . . . 181
Faróis de nevoeiro . . . . . . . . . . . 183 Indicadores de Mudança de
Direcção Dianteiros . . . . . . . . . 184
Luzes Traseiras . . . . . . . . . . . . . . 185
Luzes Indicadoras de Mudança de Direcção . . . . . . . . . . . . . . . . . 186
Lâmpada da terceira luz de paragem (CHMSL) . . . . . . . . . . 187
Luz da placa da matrícula . . . . 187
Luzes interiores . . . . . . . . . . . . . . 187
Iluminação do painel de instru- mentos . . . . . . . . . . . . . . . . . . . . . . 188
Instalação Eléctrica
Fusíveis . . . . . . . . . . . . . . . . . . . . . . 188
Caixa de fusíveis no comparti-mento do motor . . . . . . . . . . . . . 190
Caixa de fusíveis no painel de
instrumentos . . . . . . . . . . . . . . . . 192
Ferramentas do veículo
Ferramentas . . . . . . . . . . . . . . . . . . 194
Jantes
Jantes . . . . . . . . . . . . . . . . . . . . . . . . 194
Pneus de Inverno . . . . . . . . . . . . 195
Designação dos pneus . . . . . . . 195
Pressão dos pneus . . . . . . . . . . . 195
Sistema de controlo dapressão dos pneus . . . . . . . . . . 196
Profundidade do relevo . . . . . . . 200
Tampões das rodas . . . . . . . . . . 201
Correntes para neve . . . . . . . . . . 201 Kit de reparação de pneus . . . 202
Mudar pneus . . . . . . . . . . . . . . . . . 205
Pneu sobressalente
compacto . . . . . . . . . . . . . . . . . . . 208
Arranque do motor com cabos
auxiliares de arranque
Arranque do motor com cabosauxiliares de arranque . . . . . . 210
Rebocar o veículo
Rebocar o veículo . . . . . . . . . . . . 212
Conservação do veículo
Conservação da carroçaria . . . 213
Conservação do habitáculo . . . 215

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
174 Conservação do veículo
Informação geral
Acessórios e Modifi-
cações
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados
por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema
eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.
Atenção
Ao transportar o veículo num
comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a
longo prazo
Imobilizamento durante muito
tempo
Se o veículo tiver de ser imobilizado
por vários meses :
.Lavar e encerar o veículo.
. Verificar a protecção de cera do
compartimento do motor e da
substrutura.
. Limpar e conservar os vedantes
de borracha.
. Atestar completamente o
depósito do combustível.
. Mudar o óleo de motor.
. Drenar o reservatório do líquido
limpa-vidros.
. Verificar a protecção anti-cor-
rosão e o anticongelante do
líquido de arrefecimento.
. Ajustar a pressão dos pneus
para o valor especificado para
carga completa. .
Estacionar o veículo num local
seco e bem ventilado. Engatar a
primeira velocidade ou a
marcha-atrás. Impedir que o
veículo descaia.
. Não aplicar o travão de mão.
. Abrir o capot, fechar todas as
portas e trancar o veículo.
. Desligar o grampo do terminal
negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar novamente em funcio-
namento
Quando o veículo vai ser colocado
novamente em funcionamento :
.
Ligar o grampo ao terminal
negativo da bateria do veículo.
Accionar o sistema electrónico
dos vidros eléctricos.
. Verificar a pressão dos pneus.
. Atestar o reservatório do líquido
limpa pára-brisas.
. Verificar o nível do óleo de
motor.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 175
.Verificar o nível do líquido de
arrefecimento.
. Montar a chapa de matrícula se
necessário.
Recolha de veículos em
fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede. Confiar este trabalho
apenas a um centro de reciclagem
autorizado.
Os veículos a gás devem ser
reciclados por um centro autorizado
para reciclagem de veículos a gás.
Verificações do
Veículo
Execução dos Trabalhos
de Assistência
{Aviso
Efectue inspecções ao comparti-
mento do motor apenas com a
ignição desligada.
A ventoinha de arrefecimento
poderá começar a funcionar
mesmo com a ignição desligada.
{Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada.
Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
176 Conservação do veículo

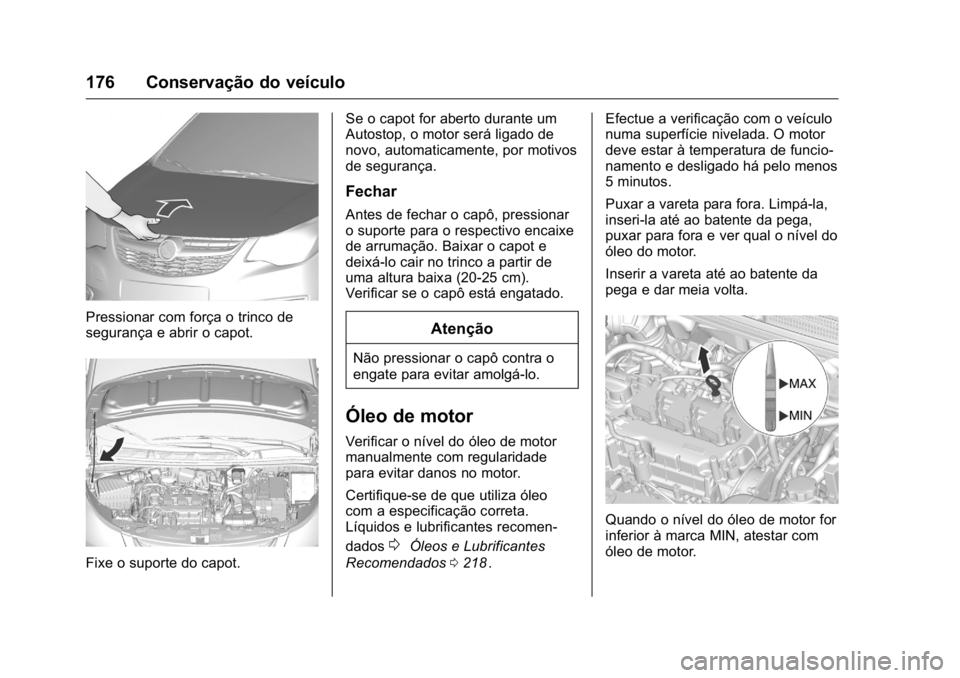

Pressionar com força o trinco de
segurança e abrir o capot.
Fixe o suporte do capot.Se o capot for aberto durante um
Autostop, o motor será ligado de
novo, automaticamente, por motivos
de segurança.
Fechar
Antes de fechar o capô, pressionar
o suporte para o respectivo encaixe
de arrumação. Baixar o capot e
deixá-lo cair no trinco a partir de
uma altura baixa (20-25 cm).
Verificar se o capô está engatado.
Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar o nível do óleo de motor
manualmente com regularidade
para evitar danos no motor.
Certifique-se de que utiliza óleo
com a especificação correta.
Líquidos e lubrificantes recomen-
dados
0Óleos e Lubrificantes
Recomendados 0218
ii. Efectue a verificação com o veículo
numa superfície nivelada. O motor
deve estar à temperatura de funcio-
namento e desligado há pelo menos
5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
Quando o nível do óleo de motor for
inferior à marca MIN, atestar com
óleo de motor.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15

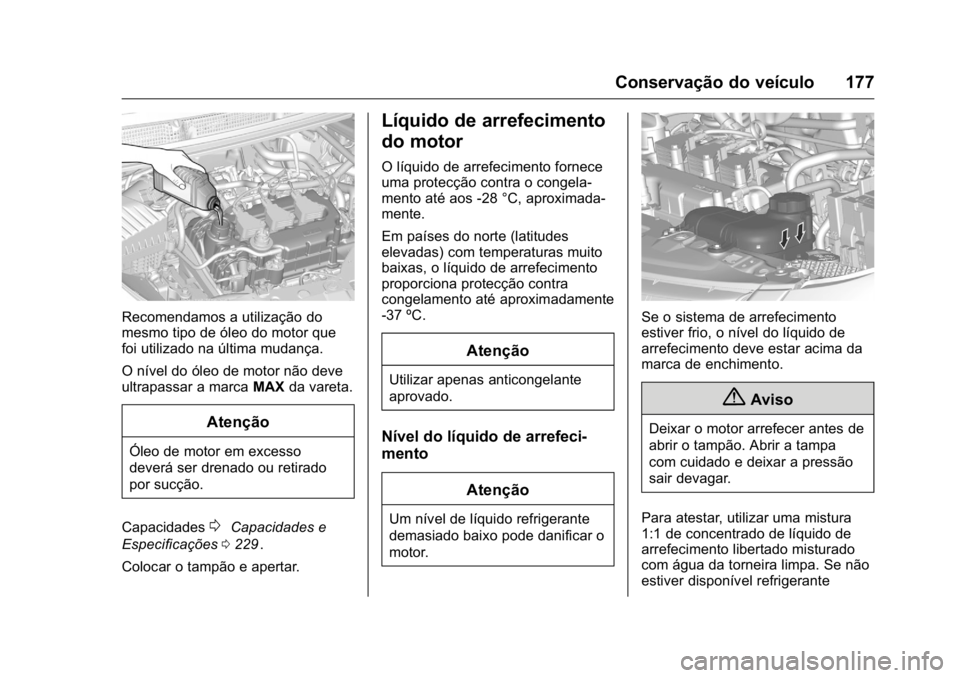

Conservação do veículo 177
Recomendamos a utilização do
mesmo tipo de óleo do motor que
foi utilizado na última mudança.
O nível do óleo de motor não deve
ultrapassar a marcaMAXda vareta.
Atenção
Óleo de motor em excesso
deverá ser drenado ou retirado
por sucção.
Capacidades
0Capacidades e
Especificações 0229
ii.
Colocar o tampão e apertar.
Líquido de arrefecimento
do motor
O líquido de arrefecimento fornece
uma protecção contra o congela-
mento até aos -28 °C, aproximada-
mente.
Em países do norte (latitudes
elevadas) com temperaturas muito
baixas, o líquido de arrefecimento
proporciona protecção contra
congelamento até aproximadamente
-37 ºC.
Atenção
Utilizar apenas anticongelante
aprovado.
Nível do líquido de arrefeci-
mento
Atenção
Um nível de líquido refrigerante
demasiado baixo pode danificar o
motor.
Se o sistema de arrefecimento
estiver frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento.
{Aviso
Deixar o motor arrefecer antes de
abrir o tampão. Abrir a tampa
com cuidado e deixar a pressão
sair devagar.
Para atestar, utilizar uma mistura
1:1 de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Se não
estiver disponível refrigerante

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15

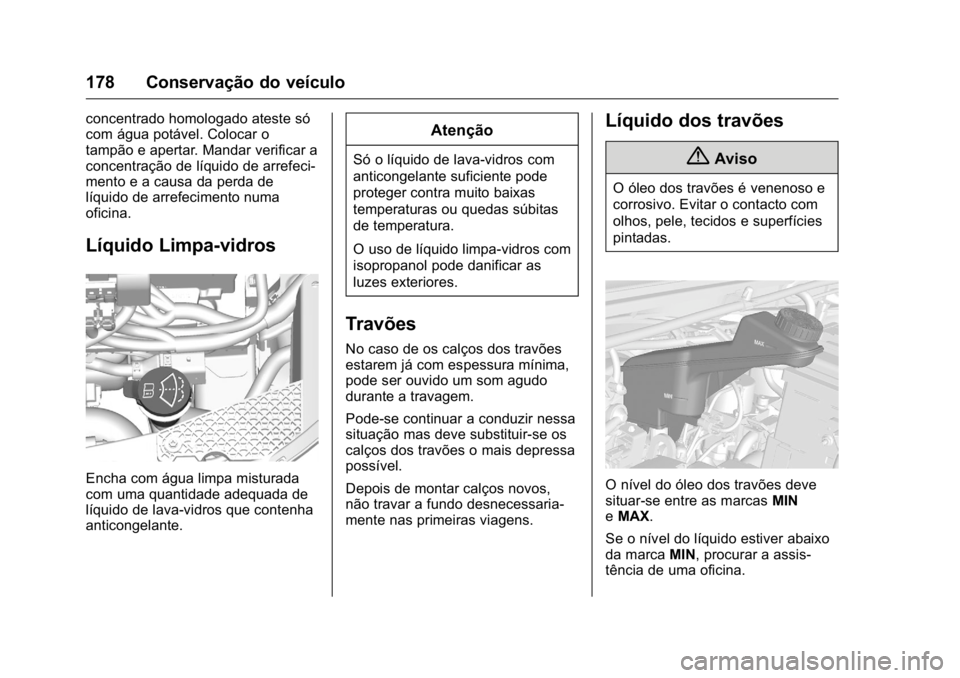

178 Conservação do veículo
concentrado homologado ateste só
com água potável. Colocar o
tampão e apertar. Mandar verificar a
concentração de líquido de arrefeci-
mento e a causa da perda de
líquido de arrefecimento numa
oficina.
Líquido Limpa-vidros
Encha com água limpa misturada
com uma quantidade adequada de
líquido de lava-vidros que contenha
anticongelante.
Atenção
Só o líquido de lava-vidros com
anticongelante suficiente pode
proteger contra muito baixas
temperaturas ou quedas súbitas
de temperatura.
O uso de líquido limpa-vidros com
isopropanol pode danificar as
luzes exteriores.
Travões
No caso de os calços dos travões
estarem já com espessura mínima,
pode ser ouvido um som agudo
durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos,
não travar a fundo desnecessaria-
mente nas primeiras viagens.
Líquido dos travões
{Aviso
O óleo dos travões é venenoso e
corrosivo. Evitar o contacto com
olhos, pele, tecidos e superfícies
pintadas.
O nível do óleo dos travões deve
situar-se entre as marcasMIN
e MAX.
Se o nível do líquido estiver abaixo
da marca MIN, procurar a assis-
tência de uma oficina.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 179

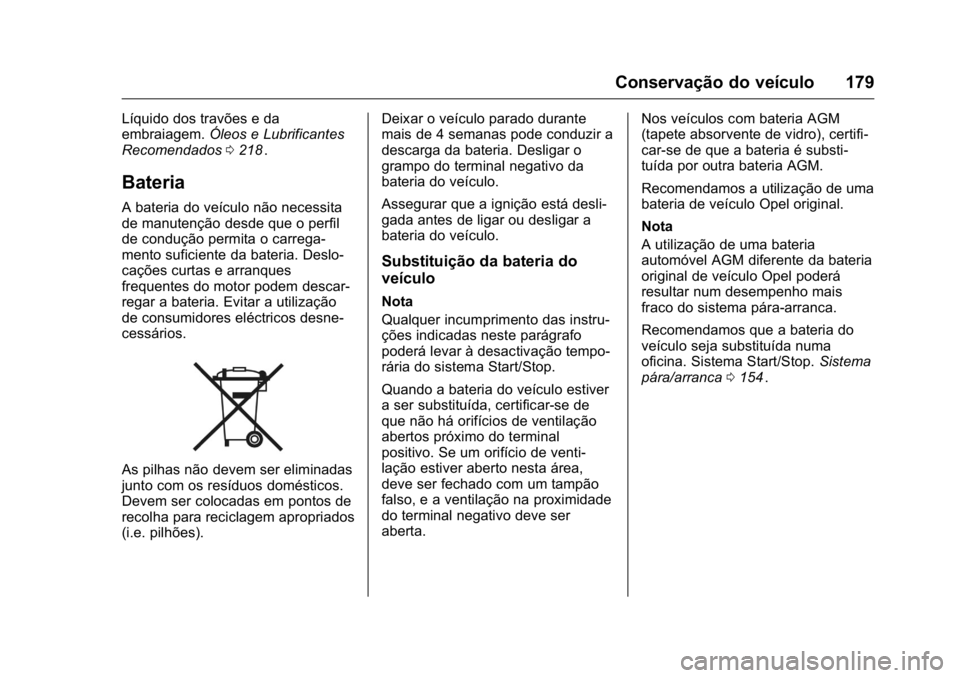

Líquido dos travões e da
embraiagem.Óleos e Lubrificantes
Recomendados 0218
ii.
Bateria
A bateria do veículo não necessita
de manutenção desde que o perfil
de condução permita o carrega-
mento suficiente da bateria. Deslo-
cações curtas e arranques
frequentes do motor podem descar-
regar a bateria. Evitar a utilização
de consumidores eléctricos desne-
cessários.
As pilhas não devem ser eliminadas
junto com os resíduos domésticos.
Devem ser colocadas em pontos de
recolha para reciclagem apropriados
(i.e. pilhões). Deixar o veículo parado durante
mais de 4 semanas pode conduzir a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está desli-
gada antes de ligar ou desligar a
bateria do veículo.
Substituição da bateria do
veículo
Nota
Qualquer incumprimento das instru-
ções indicadas neste parágrafo
poderá levar à desactivação tempo-
rária do sistema Start/Stop.
Quando a bateria do veículo estiver
a ser substituída, certificar-se de
que não há orifícios de ventilação
abertos próximo do terminal
positivo. Se um orifício de venti-
lação estiver aberto nesta área,
deve ser fechado com um tampão
falso, e a ventilação na proximidade
do terminal negativo deve ser
aberta.
Nos veículos com bateria AGM
(tapete absorvente de vidro), certifi-
car-se de que a bateria é substi-
tuída por outra bateria AGM.
Recomendamos a utilização de uma
bateria de veículo Opel original.
Nota
A utilização de uma bateria
automóvel AGM diferente da bateria
original de veículo Opel poderá
resultar num desempenho mais
fraco do sistema pára-arranca.
Recomendamos que a bateria do
veículo seja substituída numa
oficina. Sistema Start/Stop.
Sistema
pára/arranca 0154
ii.
