10Краткие сведения

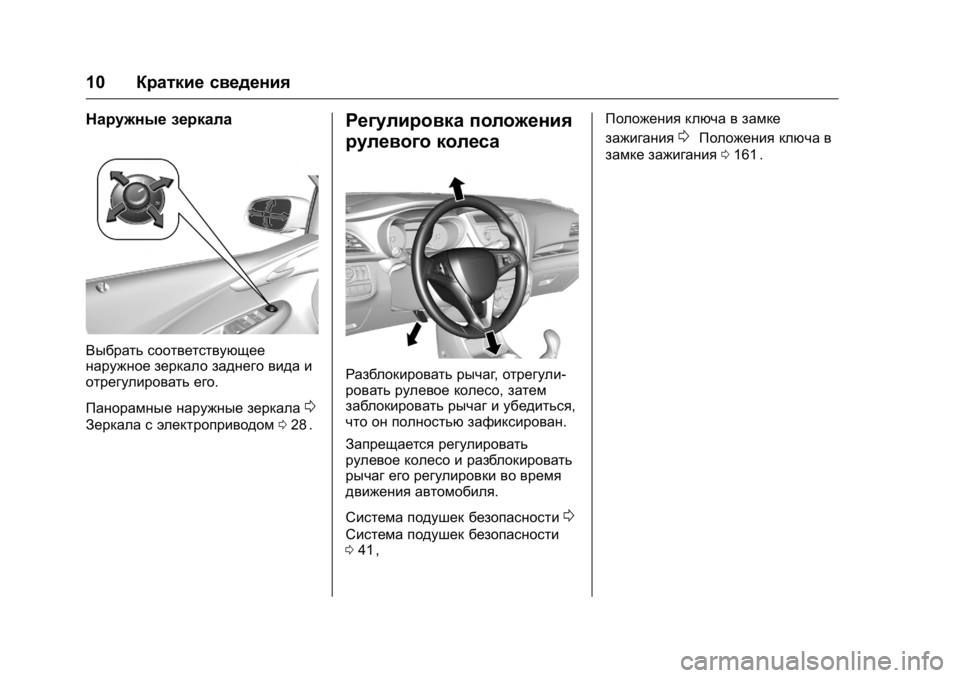

Наружные зеркала
Выбрать соответствующее
наружное зеркало заднего вида и
отрегулировать его.
Панорамные наружные зеркала
0
Зеркала с электроприводом 028ii.
Регулировка положения
рулевого колеса
Разблокировать рычаг ,отрегули-
ровать рулевое колесо, затем
заблокировать рычаг и убедиться,
что он полностью зафиксирован.
Запрещается регулировать
рулевое колесо и разблокировать
рычаг его регулировки во время
движения автомобиля.
Система подушек безопасности
0
Система подушек безопасности
0 41ii, Положения ключа в замке
зажигания
0Положения ключа в
замке зажигания 0161
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Краткие сведения11

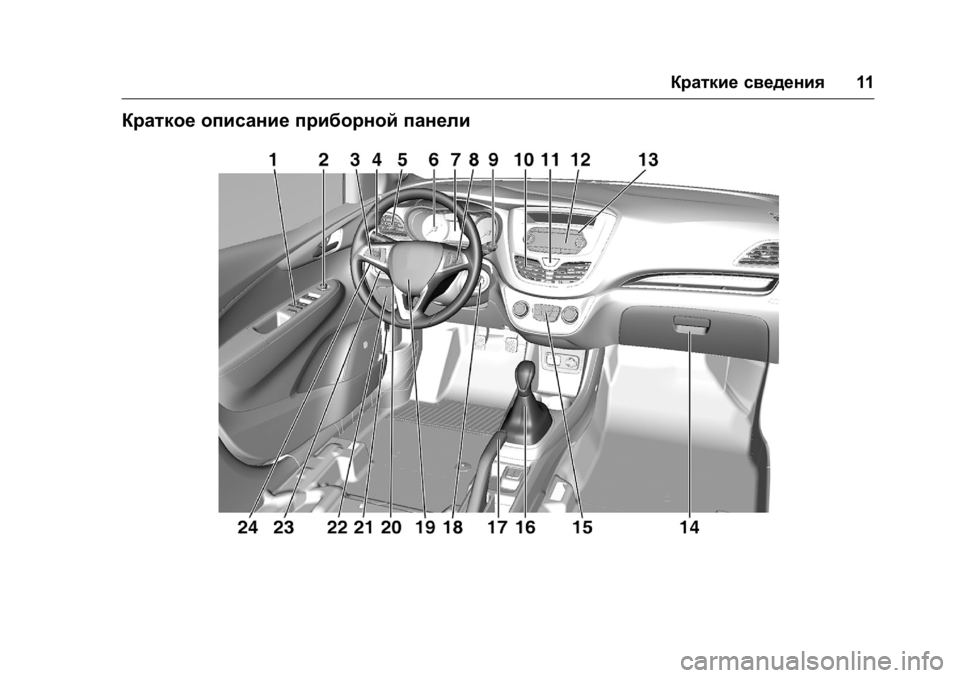

Краткое описание приборной панели

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
12Краткие сведения
1.Электрические стеклопод-
ъемники –см. на стр.
Электрические стеклопод-
ъемники 030
ii.
Центральный замок –см. на
стр. Центральный замок
0 23
ii.
2. Наружные зеркала –см. на
стр. Выпуклые зеркала 028
ii.
3. Круиз-контроль, ограничитель
скорости –см. на стр.
Системы помощи водителю
0 176
ii.
Рулевое колесо с подогревом
– см. на стр. Рулевое колесо
с подогревом 067
ii.
4. Сигналы поворота и смены
полосы движения, мигание
фарами, ближний и дальний
свет фар –см. на стр. Указа-
тели поворота и смены
полосы движения 0102
ii.
Включение освещения при
выходе из автомобиля –см.
на стр. Подсветка выхода
0 106
ii.
Стояночные огни –см. на
стр. Стояночные огни 0104
ii. 5.
Боковые вентиляционные
отверстия –см. на стр.
Неподвижные вентиля -
ционные отверстия 0156
ii.
6. Приборы –см. на стр.
Регулировка положения
рулевого колеса 066
ii.
7. Информационный центр
водителя –см. на стр.
Информационный центр
водителя (DIC)083
ii.
8. Органы управления на
рулевом колесе –см. на стр.
Органы управления на
рулевом колесе 067
ii.
9. Стеклоочиститель ветрового
стекла, омыватели ветрового
стекла, стеклоочиститель
заднего стекла, омыватель
заднего стекла –см. на стр.
Стеклоочиститель/омыватель
ветрового стекла 068
ii.
10. Центральные вентиля-
ционные отверстия –см. на
стр. Регулируемые решетки
вентиляционных отверстий
0 156
ii. 11.
Аварийная световая сигнали-
зация –см. на стр.
Аварийная световая сигнали-
зация 0102
ii.
12. Информационный дисплей –
см. на стр. Обзор0110
ii.
13. Информационно-развлека-
тельная система –см. на стр.
Управление 0116
ii.
14. Вещевое отделение –см. на
стр. Вещевое отделение
0 58
ii.
15. Система климат -контроля–
см. на стр. Электронная
система климат-контроля
0 151
ii.
16. Рычаг переключения
передач, механическая
коробка передач –см. на стр.
Механическая коробка
передач 0168
ii.
17. Стояночный тормоз –см. на
стр. Стояночный тормоз
0 170
ii.
18. Ключ зажигания с блоки-
ровкой рулевого колеса –см.
на стр. Положения ключа в
замке зажигания 0161
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Краткие сведения13
19.Звуковой сигнал –см. на стр.
Звуковой прибор 068ii.
Подушка безопасности
водителя –см. на стр.
Система подушек безопас-
ности 041
ii.
20. Регулировка положения
рулевого колеса –см. на стр.
Регулировка положения
рулевого колеса 066
ii.
21. Рычаг открытия капота –см.
на стр. Капот0187
ii.
22. Блок предохранителей –см.
на стр. Предохранители
0 201
ii.
23. Система контроля тягового
усилия –см. на стр. Система
контроля тягового усилия
(TCS) 0171
ii.
Автоматический запуск/
остановка двигателя –см. на
стр. Система остановки-за-
пуска двигателя 0163
ii.
Городской режим –см. на
стр. Электронная система
динамической стабилизации
(ESC) 0172
ii. Система предупреждения о
выходе за пределы полосы
движения
–см. на стр.
Система предупреждения о
выходе за пределы полосы
движения (LDW)0180
ii.
24. Переключатель освещения,
Регулировка угла
наклона фар,
Передние противот-
уманные фары,
Задний противотуманный
фонарь,
Подсветка приборов –см. на
стр. Выключатель наружных
световых приборов 0100
ii.
Наружное освещение
Поверните переключатель
освещения.
9:Освещение выключено
;:Боковые фонари
5:Ближний свет
Противотуманные фары
Нажать кнопку выключателя
света.
#: Передний противотуманный
фонарь
s: Задний противотуманный
фонарь

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
14Краткие сведения

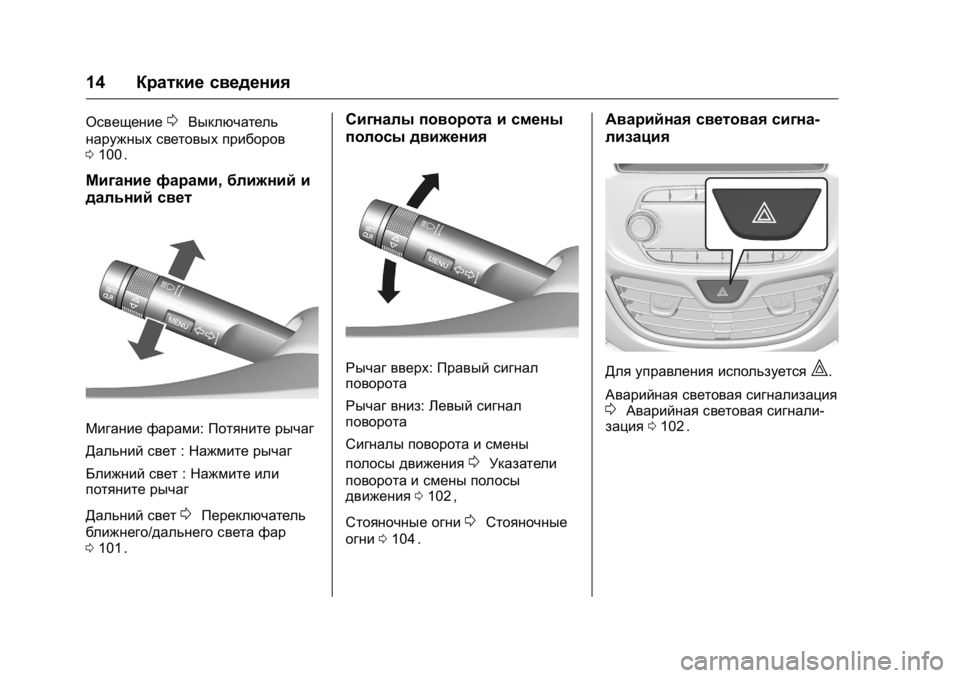

Освещение0Выключатель
наружных световых приборов
0 100
ii.
Мигание фарами, ближний и
дальний свет
Мигание фарами: Потяните рычаг
Дальний свет :Нажмите рычаг
Ближний свет :Нажмите или
потяните рычаг
Дальний свет
0Переключатель
ближнего/дальнего света фар
0 101
ii.
Сигналы поворота и смены
полосы движения
Рычаг вверх: Правый сигнал
поворота
Рычаг вниз: Левый сигнал
поворота
Сигналы поворота и смены
полосы движения
0Указатели
поворота и смены полосы
движения 0102
ii,
Стояночные огни
0Стояночные
огни 0104
ii.
Аварийная световая сигна-
лизация
Для управления используется|.
Аварийная световая сигнализация
0Аварийная световая сигнали-
зация 0102ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Краткие сведения15

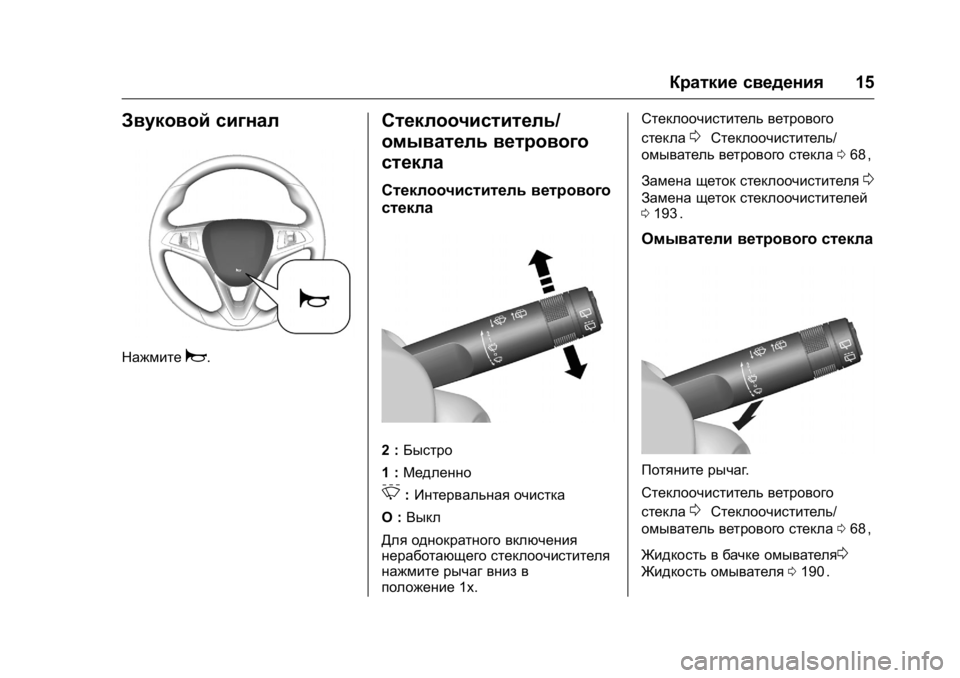

Звуковой сигнал
Нажмитеa.
Стеклоочиститель/
омыватель ветрового
стекла
Стеклоочиститель ветрового
стекла
2 :Быстро
1 : Медленно
3:Интервальная очистка
O : Выкл
Для однократного включения
неработающего стеклоочистителя
нажмите рычаг вниз в
положение 1x. Стеклоочиститель ветрового
стекла
0Стеклоочиститель/
омыватель ветрового стекла 068
ii,
Замена щеток стеклоочистителя
0
Замена щеток стеклоочистителей
0 193ii.
Омыватели ветрового стекла
Потяните рычаг .
Стеклоочиститель ветрового
стекла
0Стеклоочиститель/
омыватель ветрового стекла 068
ii,
Жидкость в бачке омывателя
0
Жидкость омывателя 0190ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
16Краткие сведения

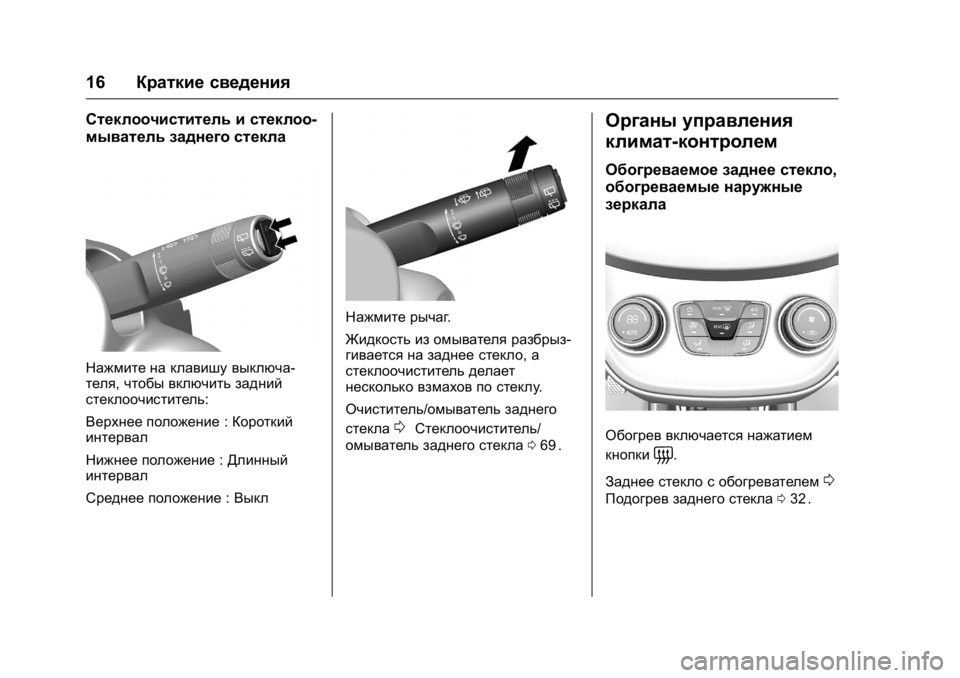

Стеклоочиститель и стеклоо-
мыватель заднего стекла
Нажмите на клавишу выключа-
теля,чтобы включить задний
стеклоочиститель:
Верхнее положение :Короткий
интервал
Нижнее положение :Длинный
интервал
Среднее положение :Выкл
Нажмите рычаг .
Жидкость из омывателя разбрыз-
гивается на заднее стекло, а
стеклоочиститель делает
несколько взмахов по стеклу .
Очиститель/омыватель заднего
стекла
0Стеклоочиститель/
омыватель заднего стекла 069
ii.
Органы управления
климат-контролем
Обогреваемое заднее стекло,
обогреваемые наружные
зеркала
Обогрев включается нажатием
кнопки
=.
Заднее стекло с обогревателем
0
Подогрев заднего стекла 032ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Краткие сведения17
Удаление влаги и инея со
стекол
Нажмите5.
Установить регулятор темпера-
туры на максимальный уровень.
Включите обогрев заднего
стекла
=.
Система климат -контроля
0
Система отопления и вентиляции
0148ii.
Коробка передач
С механической коробкой
передач
Задний ход: на стоящем автомо-
биле выжмите педаль сцепления
и включите передачу .
Если передача не включается,
установите рычаг в нейтральное
положение ,отпустите и снова
выжмите педаль сцепления; еще
раз включите передачу .
Механическая коробка передач
0
Механическая коробка передач
0 168ii.
Пуск двигателя
Перед тем как тронуться с
места, проверьте
.
Давление в шинах и их
состояние
0Давление в
шинах 0208
ii.
. Уровень моторного масла и
уровни жидкостей
0
Моторное масло 0188ii.
. Стекла, зеркала, наружное
освещение и номерные знаки
должны быть чистыми, без
снега и наледи, и работоспо-
собными.
. Правильность положения
зеркал, сидений и ремней
безопасности
0Выпуклые
зеркала 028
ii,Положение
сиденья 036ii,Трехточечный
ремень безопасности 040ii.
. Проверьте работоспособность
тормозной системы на малой
скорости, особенно если
тормозные механизмы
мокрые.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
18Краткие сведения
Запуск двигателя
.
Установите ключ в
положение 1.
. Слегка повернуть рулевое
колесо, чтобы освободить
блокировку рулевого колеса.
. Нажмите на педали сцепления
и тормоза.
. В автоматической коробке
установите селектор передач в
положение Pили N.
. Не нажимайте педаль акселе-
ратора. .
Для запуска двигателя повер-
ните ключ в положение 3и
отпустите.
0Запуск двигателя
0 161
ii.
Система автоматической
остановки и пуска двигателя
Если автомобиль движется с
низкой скоростью или стоит на
месте и при этом выполняются
определенные условия, для
включения функции Autostop
необходимо выполнить
следующие действия:
. выжмите педаль сцепления .
переведите рычаг в положение
нейтральной передачи,
. отпустите педаль сцепления.
Если выбран режим Autostop,
стрелка тахометра должна
находиться в положении
AUTOSTOP.
Чтобы снова включить двигатель,
выжмите педаль сцепления
еще раз.
Система автоматической
остановки и пуска двигателя
0
Система остановки-запуска двига-
теля 0163ii.
Стоянка
{Предупреждение
.
Не оставляйте автомобиль
стоять над легко воспла-
меняющимися объектами.
В этом случае причиной
пожара может стать
(продолжение)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Краткие сведения19
Предупреждение
(продолжение)
высокая температура
системы выпуска отрабо-
тавших газов автомобиля.
. Всегда включайте
стояночный тормоз.
Потянуть переключатель
Yна себя в течение
примерно одной секунды.
. Выключите двигатель.
. На плоском участке или
на подъеме перед тем, как
вынуть ключ из замка
зажигания, выберите
первую передачу или
установите селектор
передач в положение Р .
Остановившись на
подъеме, поверните
передние колеса в сторону
от бордюрного камня.
Если автомобиль стоит на
спуске, прежде чем
вынимать ключ зажигания,
включите заднюю
(продолжение)
Предупреждение(продолжение)
передачу или переведите
селектор передач в
положение P.Поверните
передние колеса к
бордюрному камню.
. Выньте ключ из зажигания.
Покачайте рулевое
колесо, пока не почув-
ствуете, что сработал
замок.
У автомобилей с автома-
тической коробкой
передач ключ можно
вынуть только в том
случае, если селектор
передач установлен в
положение Р .
. Закройте окна.
. Заприте автомобиль, нажав
Q
на радиобрелоке дистанцион-
ного управления. .
Включить противоугонную
сигнализацию
0Система
противоугонной сигнализации
0 27
ii.
. Вентиляторы охлаждения
двигателя могут работать и
после выключения двигателя
0Утилизация отработавшего
срок службы автомобиля
0 186
ii.
. После работы двигателя на
высоких оборотах или при
больших нагрузках перед тем,
как заглушить двигатель,
дайте ему поработать при
малой нагрузке или на
нейтральной передаче в
течение примерно
30секунд, чтобы защитить
турбонагнетатель.
Ключи, замки
0Ключи020ii,
Постановка автомобиля на
стоянку на длительный проме-
жуток времени
0Хранение
автомобиля 0185
ii.
