Asientos, sistemas de seguridad59Testigo de control W de desactiva‐
ción del airbag 3 91.Sistemas de retención
infantil
Le recomendamos el sistema de re‐tención infantil Opel, adaptado espe‐
cíficamente al vehículo.
Cuando utilice un sistema de reten‐ ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐ taje, así como a las instrucciones su‐
ministradas con el sistema de reten‐
ción infantil.
Siempre deben cumplirse las normas locales o nacionales. En algunos paí‐
ses está prohibido el uso de sistemas de retención infantil en determinadas
plazas de asiento.9 Advertencia
Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de air‐ bag para el asiento del acompa‐
ñante deben estar desactivados;
en caso contrario, el despliegue
de los airbags supone un peligro
de muerte para el niño.
Esto es aplicable especialmente si
se usan sistemas de retención in‐
fantil orientados hacia atrás en el
asiento del acompañante.
Desactivación de los airbags 3 57.
Etiqueta del airbag 3 53.
Los asientos traseros son el lugar más adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos ten‐
sión en caso de accidente.
Seguros para niños 3 26.
Selección del sistema correcto Son adecuados los sistemas de re‐
tención que cumplen con las regula‐
ciones UN ECE válidas. Compruebe
la obligatoriedad del uso de sistemas
de retención infantil según las leyes y los reglamentos locales.

60Asientos, sistemas de seguridadAsegúrese de que el sistema de re‐
tención infantil que se va a montar
sea compatible con el tipo de ve‐
hículo.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta, con‐
sulte las tablas siguientes.
Los niños deben entrar y salir del ve‐ hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Los sistemas de retención infantil
pueden fijarse con soportes de mon‐
taje ISOFIX, anclaje superior si está
disponible y/o un cinturón de seguri‐
dad de tres puntos. Consulte las tab‐
las siguientes.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐
gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

Asientos, sistemas de seguridad61Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil Asientos delanteros - todas las variantesNivel de peso o de edadAsiento individual - lado del
acompañante 1)Asiento de banco - lado del acompañantesin airbagcon airbagsin airbagcon airbagposición
centralexteriorposición
centralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UU 2)UUU2)U 2)
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.UU 2)UUU 2)U2)Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
UU 2)UUU2)U 2)
1)
Si es ajustable, asegúrese de que el asiento esté totalmente desplazado hacia atrás. Compruebe que el cinturón de seguridad del
vehículo esté lo más recto posible entre el hombro y el punto de anclaje superior.
2) Asegúrese de que el sistema de airbag del acompañante esté desactivado cuando monte un sistema de retención infantil en esta
posición.

62Asientos, sistemas de seguridadCabina doble - asientos traserosNivel de peso o de edadAsientos de la 2ª filaExteriorCentralGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UX
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.UXGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
UX

Asientos, sistemas de seguridad63Combi - asientos traserosNivel de peso o de edadAsientos de la 2ª filaAsientos de la 3ª filaLado del conductor
asiento exterior
Asiento central
Lado del acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
U 3)
, Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.U 4)
, , o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
U 4)UF 4)UF4)X
3)
Desplace el asiento delantero al máximo hacia delante para montar un asiento infantil orientado hacia atrás, luego vuelva a desplazar
el asiento delantero conforme a las instrucciones del asiento infantil.
4) Asiento infantil orientado hacia delante; coloque el respaldo del asiento infantil en contacto con el respaldo del asiento del vehículo.
Ajuste la altura del reposacabezas o desmóntelo si fuera necesario; no desplace hacia atrás el asiento situado delante del niño más
de la mitad de su recorrido ni incline el respaldo más de 25°.

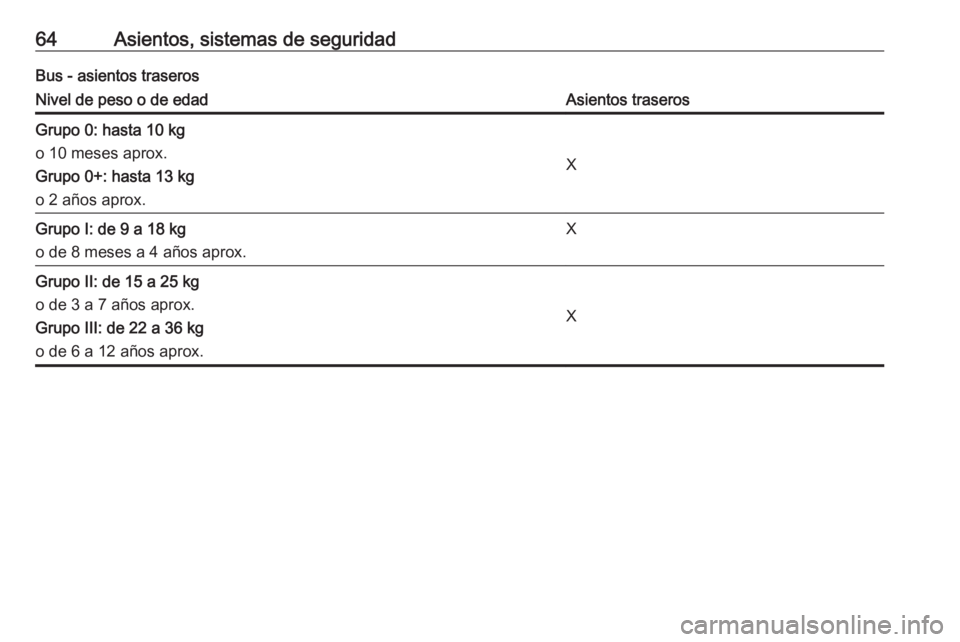

64Asientos, sistemas de seguridadBus - asientos traserosNivel de peso o de edadAsientos traserosGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
X
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
X

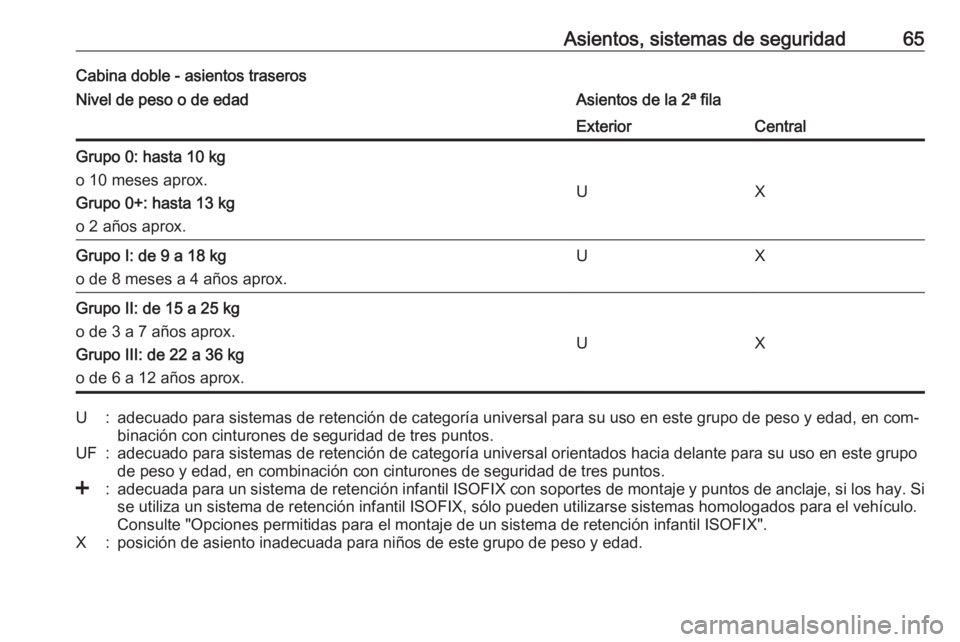

Asientos, sistemas de seguridad65Cabina doble - asientos traserosNivel de peso o de edadAsientos de la 2ª filaExteriorCentralGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UX
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.UXGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
UX
U:adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en com‐ binación con cinturones de seguridad de tres puntos.UF:adecuado para sistemas de retención de categoría universal orientados hacia delante para su uso en este grupo
de peso y edad, en combinación con cinturones de seguridad de tres puntos.<:adecuada para un sistema de retención infantil ISOFIX con soportes de montaje y puntos de anclaje, si los hay. Si
se utiliza un sistema de retención infantil ISOFIX, sólo pueden utilizarse sistemas homologados para el vehículo. Consulte "Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX".X:posición de asiento inadecuada para niños de este grupo de peso y edad.

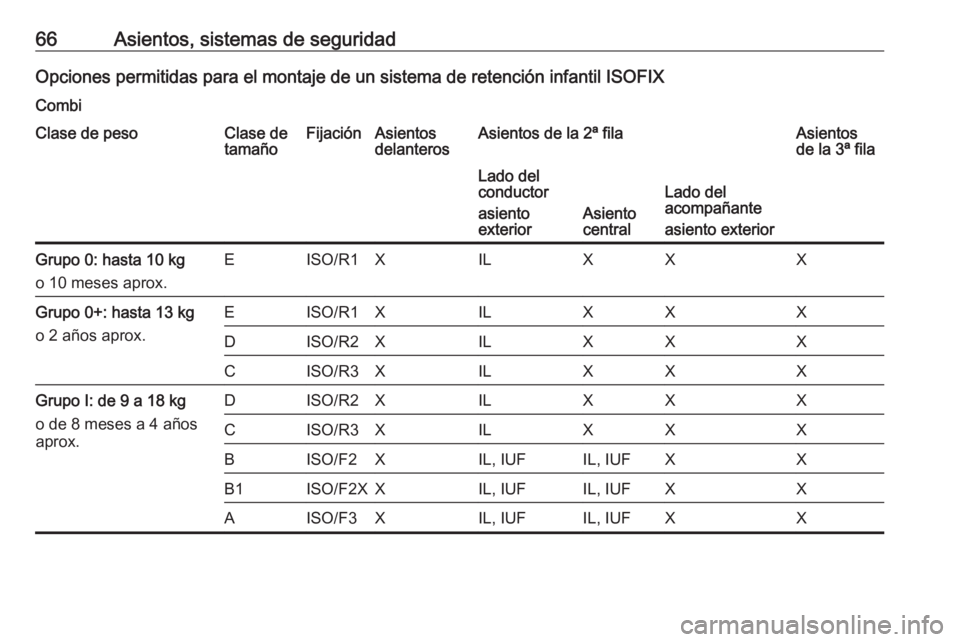

66Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIXCombiClase de pesoClase de
tamañoFijaciónAsientos
delanterosAsientos de la 2ª filaAsientos
de la 3ª filaLado del
conductor
asiento
exterior
Asiento
central
Lado del
acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XILXXXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupo I: de 9 a 18 kg
o de 8 meses a 4 años
aprox.DISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

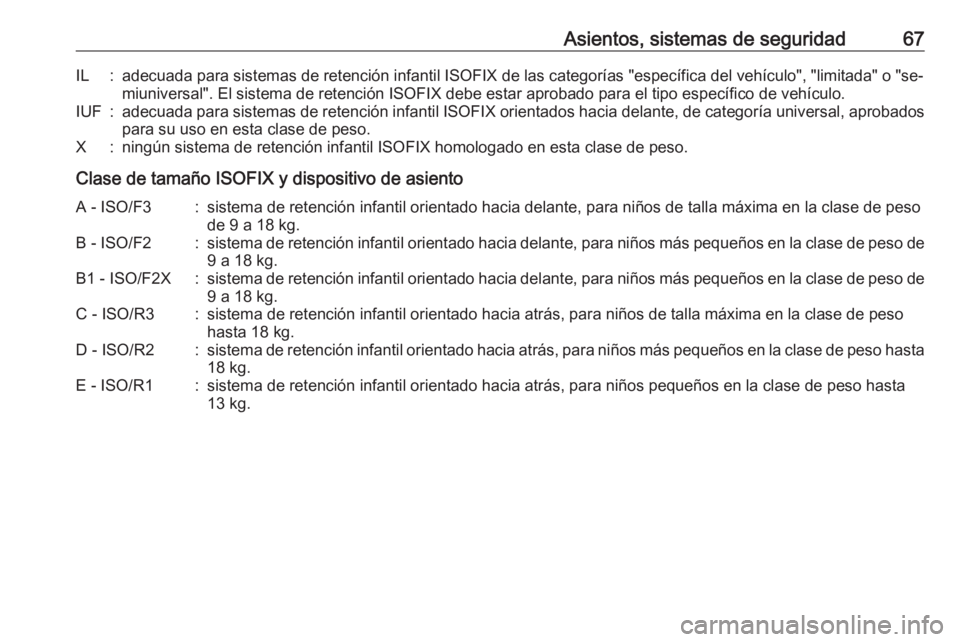

Asientos, sistemas de seguridad67IL:adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o "se‐miuniversal". El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kg.B - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kg.B1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.C - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kg.D - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kg.E - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg.

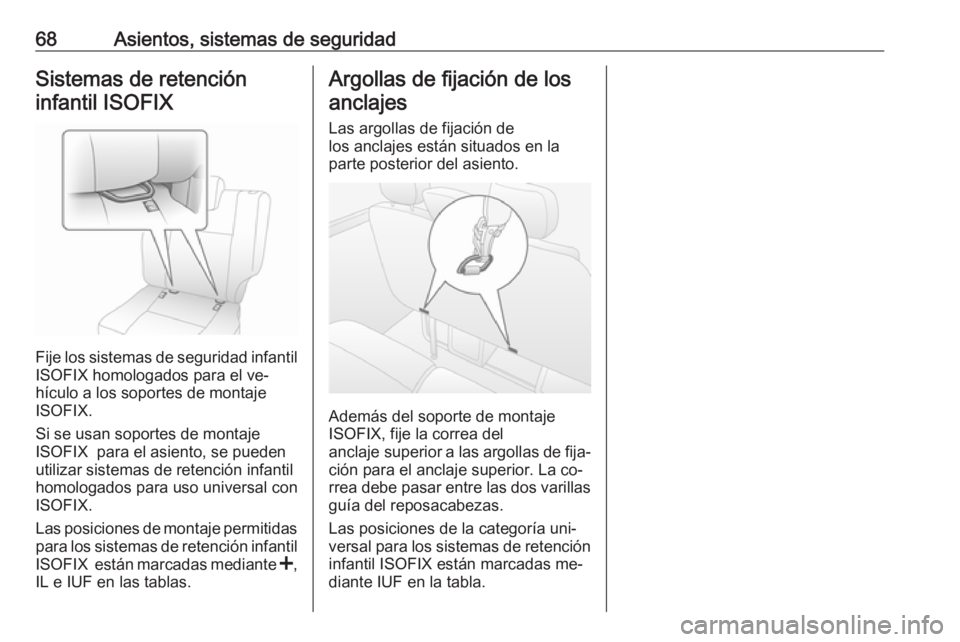

68Asientos, sistemas de seguridadSistemas de retencióninfantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Argollas de fijación de los
anclajes
Las argollas de fijación de
los anclajes están situados en la
parte posterior del asiento.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante IUF en la tabla.
