OPEL ZAFIRA B 2014 Gebruikershandleiding (in Dutch)

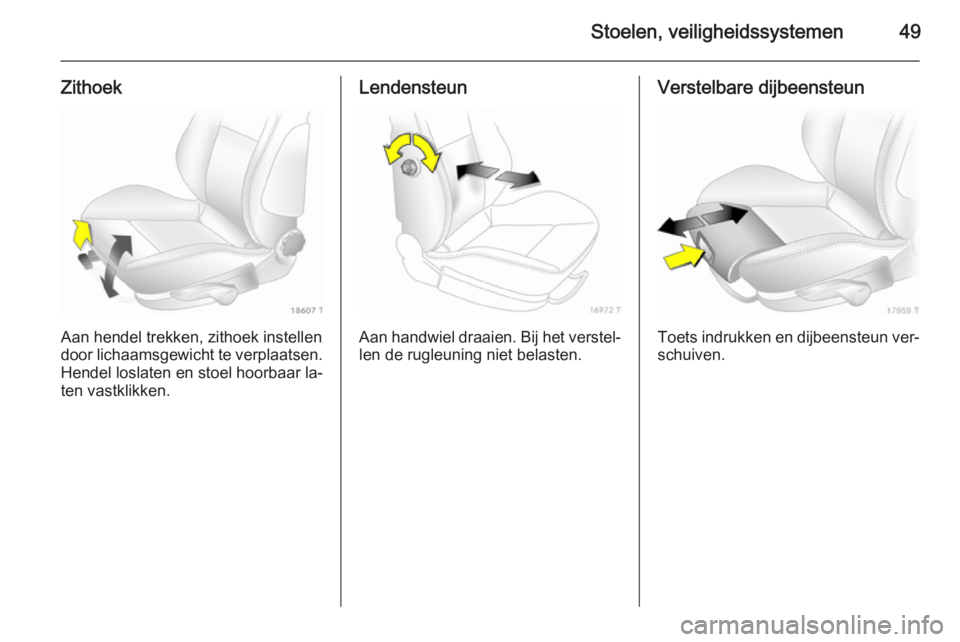

Stoelen, veiligheidssystemen49
Zithoek
Aan hendel trekken, zithoek instellen
door lichaamsgewicht te verplaatsen.
Hendel loslaten en stoel hoorbaar la‐
ten vastklikken.
Lendensteun
Aan handwiel draaien. Bij het verstel‐
len de rugleuning niet belasten.
Verstelbare dijbeensteun
Toets indrukken en dijbeensteun ver‐
schuiven.

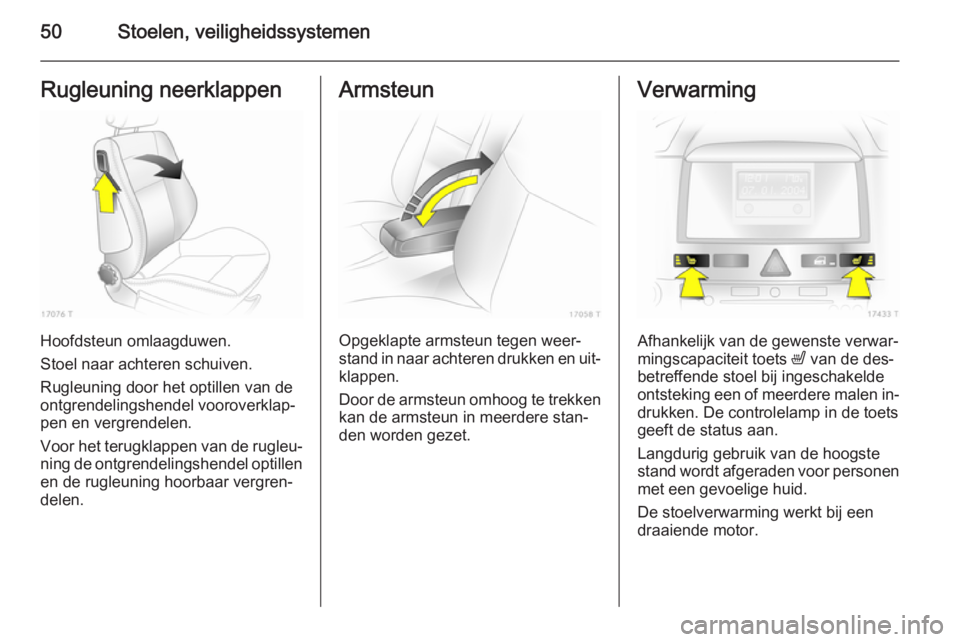

50Stoelen, veiligheidssystemenRugleuning neerklappen
Hoofdsteun omlaagduwen.
Stoel naar achteren schuiven.
Rugleuning door het optillen van de
ontgrendelingshendel vooroverklap‐
pen en vergrendelen.
Voor het terugklappen van de rugleu‐
ning de ontgrendelingshendel optillen en de rugleuning hoorbaar vergren‐delen.
Armsteun
Opgeklapte armsteun tegen weer‐
stand in naar achteren drukken en uit‐ klappen.
Door de armsteun omhoog te trekken
kan de armsteun in meerdere stan‐
den worden gezet.
Verwarming
Afhankelijk van de gewenste verwar‐
mingscapaciteit toets ß van de des‐
betreffende stoel bij ingeschakelde
ontsteking een of meerdere malen in‐
drukken. De controlelamp in de toets
geeft de status aan.
Langdurig gebruik van de hoogste
stand wordt afgeraden voor personen
met een gevoelige huid.
De stoelverwarming werkt bij een
draaiende motor.

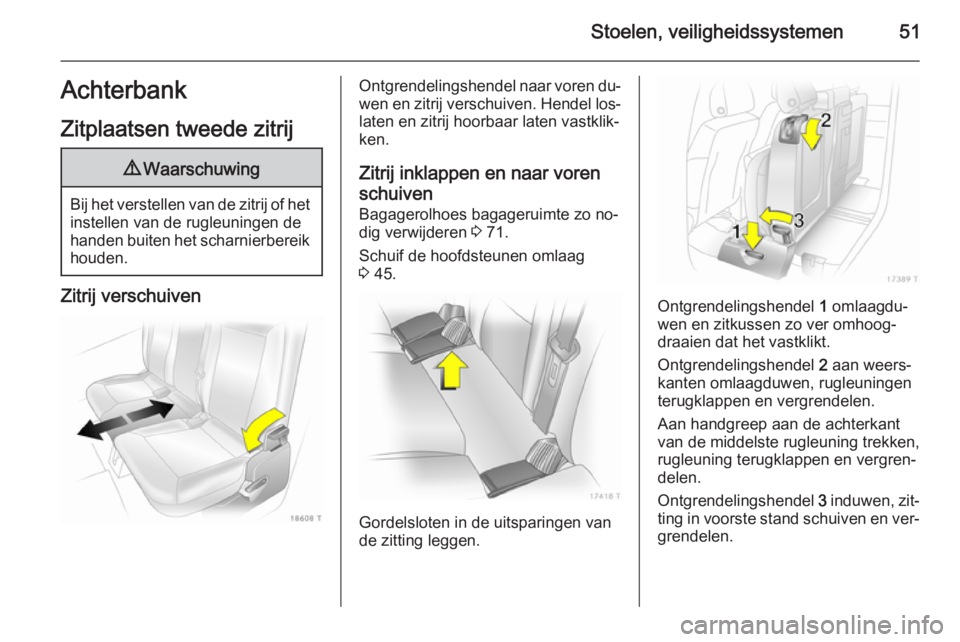

Stoelen, veiligheidssystemen51Achterbank
Zitplaatsen tweede zitrij9 Waarschuwing
Bij het verstellen van de zitrij of het
instellen van de rugleuningen de
handen buiten het scharnierbereik houden.
Zitrij verschuiven
Ontgrendelingshendel naar voren du‐wen en zitrij verschuiven. Hendel los‐
laten en zitrij hoorbaar laten vastklik‐
ken.
Zitrij inklappen en naar voren
schuiven Bagagerolhoes bagageruimte zo no‐
dig verwijderen 3 71.
Schuif de hoofdsteunen omlaag
3 45.
Gordelsloten in de uitsparingen van
de zitting leggen.
Ontgrendelingshendel 1 omlaagdu‐
wen en zitkussen zo ver omhoog‐
draaien dat het vastklikt.
Ontgrendelingshendel 2 aan weers‐
kanten omlaagduwen, rugleuningen terugklappen en vergrendelen.
Aan handgreep aan de achterkant
van de middelste rugleuning trekken,
rugleuning terugklappen en vergren‐
delen.
Ontgrendelingshendel 3 induwen, zit‐
ting in voorste stand schuiven en ver‐
grendelen.

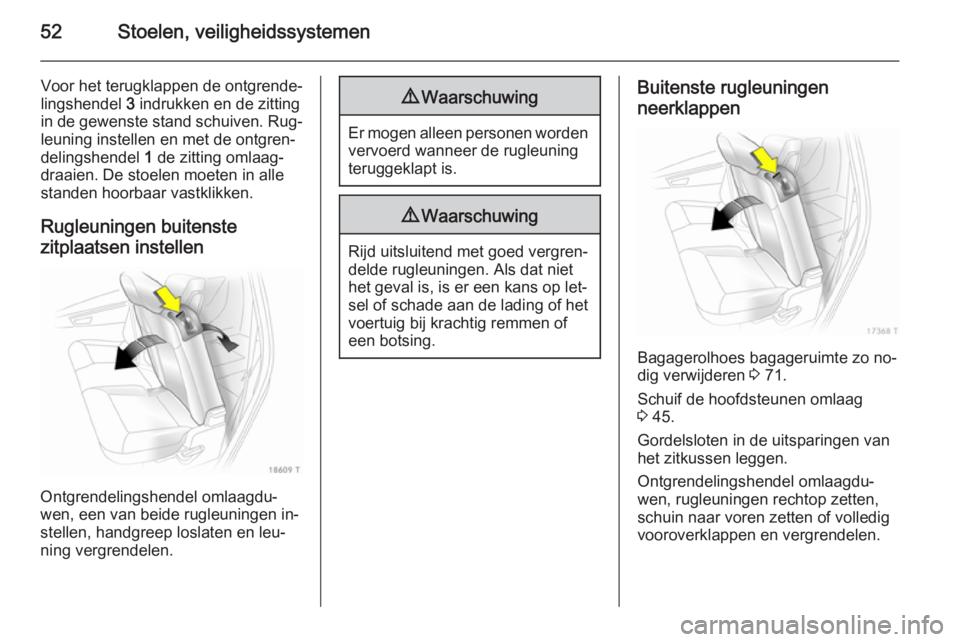

52Stoelen, veiligheidssystemen
Voor het terugklappen de ontgrende‐
lingshendel 3 indrukken en de zitting
in de gewenste stand schuiven. Rug‐
leuning instellen en met de ontgren‐
delingshendel 1 de zitting omlaag‐
draaien. De stoelen moeten in alle
standen hoorbaar vastklikken.
Rugleuningen buitenste zitplaatsen instellen
Ontgrendelingshendel omlaagdu‐
wen, een van beide rugleuningen in‐
stellen, handgreep loslaten en leu‐
ning vergrendelen.
9 Waarschuwing
Er mogen alleen personen worden
vervoerd wanneer de rugleuning
teruggeklapt is.
9 Waarschuwing
Rijd uitsluitend met goed vergren‐
delde rugleuningen. Als dat niet
het geval is, is er een kans op let‐
sel of schade aan de lading of het
voertuig bij krachtig remmen of
een botsing.
Buitenste rugleuningen
neerklappen
Bagagerolhoes bagageruimte zo no‐
dig verwijderen 3 71.
Schuif de hoofdsteunen omlaag
3 45.
Gordelsloten in de uitsparingen van
het zitkussen leggen.
Ontgrendelingshendel omlaagdu‐
wen, rugleuningen rechtop zetten,
schuin naar voren zetten of volledig vooroverklappen en vergrendelen.

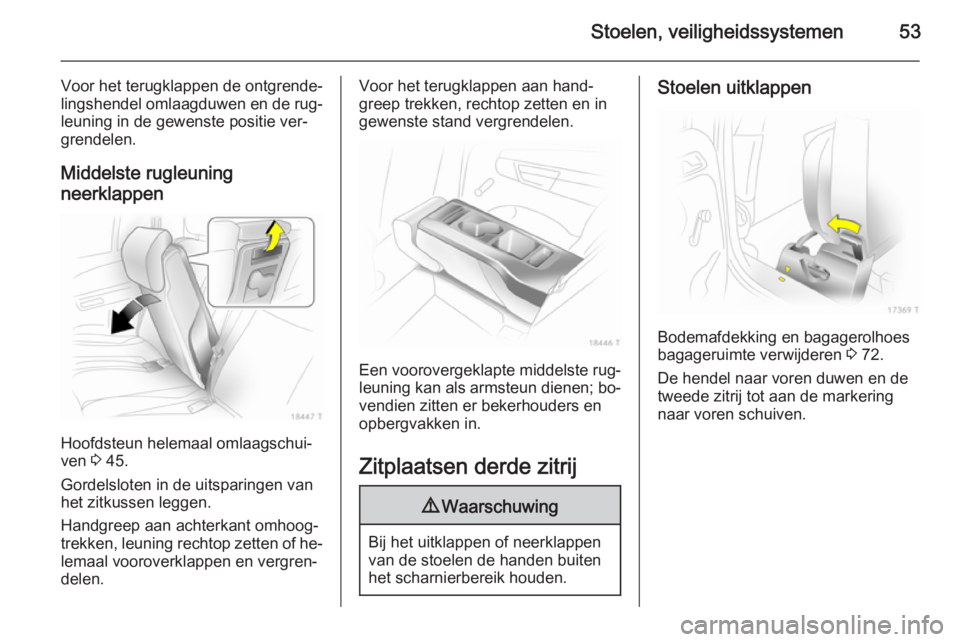

Stoelen, veiligheidssystemen53
Voor het terugklappen de ontgrende‐
lingshendel omlaagduwen en de rug‐
leuning in de gewenste positie ver‐
grendelen.
Middelste rugleuning
neerklappen
Hoofdsteun helemaal omlaagschui‐
ven 3 45.
Gordelsloten in de uitsparingen van het zitkussen leggen.
Handgreep aan achterkant omhoog‐
trekken, leuning rechtop zetten of he‐
lemaal vooroverklappen en vergren‐
delen.
Voor het terugklappen aan hand‐
greep trekken, rechtop zetten en in
gewenste stand vergrendelen.
Een voorovergeklapte middelste rug‐
leuning kan als armsteun dienen; bo‐
vendien zitten er bekerhouders en
opbergvakken in.
Zitplaatsen derde zitrij
9 Waarschuwing
Bij het uitklappen of neerklappen
van de stoelen de handen buiten
het scharnierbereik houden.
Stoelen uitklappen
Bodemafdekking en bagagerolhoes
bagageruimte verwijderen 3 72.
De hendel naar voren duwen en de
tweede zitrij tot aan de markering
naar voren schuiven.

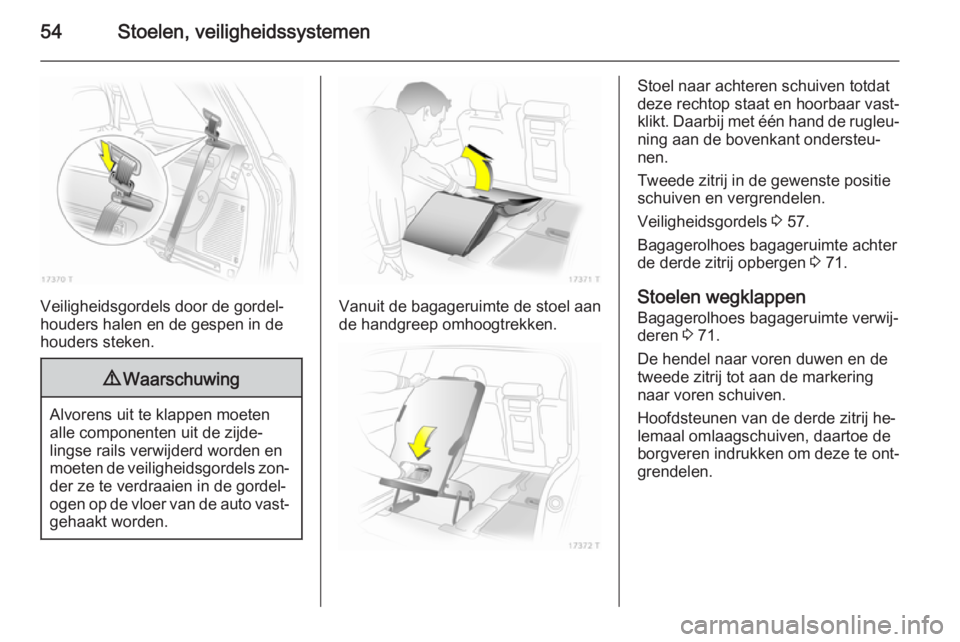

54Stoelen, veiligheidssystemen
Veiligheidsgordels door de gordel‐
houders halen en de gespen in de houders steken.
9 Waarschuwing
Alvorens uit te klappen moeten
alle componenten uit de zijde‐
lingse rails verwijderd worden en
moeten de veiligheidsgordels zon‐ der ze te verdraaien in de gordel‐
ogen op de vloer van de auto vast‐
gehaakt worden.
Vanuit de bagageruimte de stoel aan
de handgreep omhoogtrekken.
Stoel naar achteren schuiven totdat
deze rechtop staat en hoorbaar vast‐
klikt. Daarbij met één hand de rugleu‐
ning aan de bovenkant ondersteu‐
nen.
Tweede zitrij in de gewenste positie
schuiven en vergrendelen.
Veiligheidsgordels 3 57.
Bagagerolhoes bagageruimte achter
de derde zitrij opbergen 3 71.
Stoelen wegklappen
Bagagerolhoes bagageruimte verwij‐
deren 3 71.
De hendel naar voren duwen en de
tweede zitrij tot aan de markering
naar voren schuiven.
Hoofdsteunen van de derde zitrij he‐
lemaal omlaagschuiven, daartoe de
borgveren indrukken om deze te ont‐
grendelen.

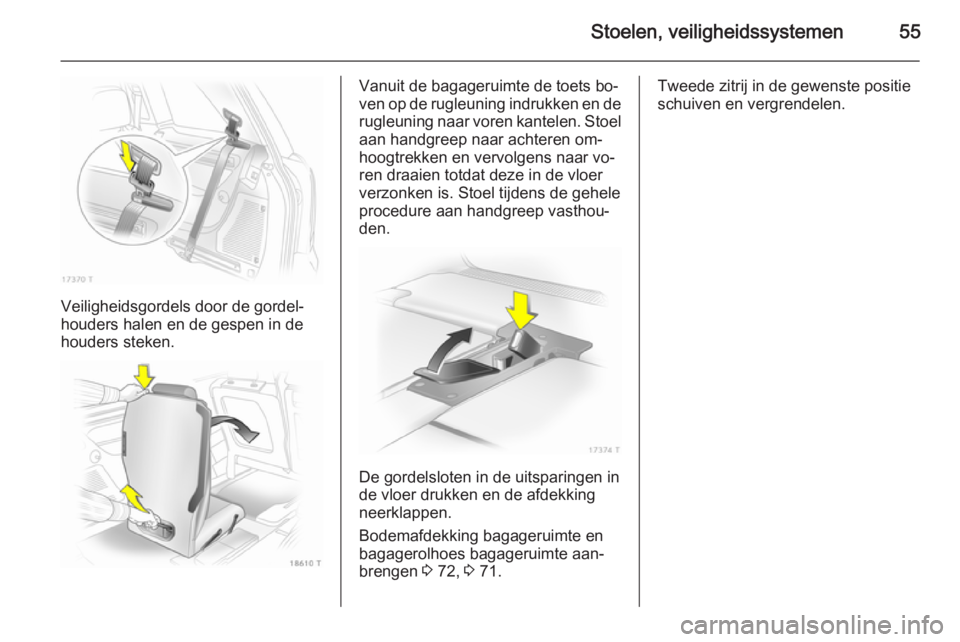

Stoelen, veiligheidssystemen55
Veiligheidsgordels door de gordel‐
houders halen en de gespen in de houders steken.
Vanuit de bagageruimte de toets bo‐
ven op de rugleuning indrukken en de rugleuning naar voren kantelen. Stoel aan handgreep naar achteren om‐
hoogtrekken en vervolgens naar vo‐
ren draaien totdat deze in de vloer
verzonken is. Stoel tijdens de gehele
procedure aan handgreep vasthou‐
den.
De gordelsloten in de uitsparingen in
de vloer drukken en de afdekking neerklappen.
Bodemafdekking bagageruimte en bagagerolhoes bagageruimte aan‐
brengen 3 72, 3 71.
Tweede zitrij in de gewenste positie
schuiven en vergrendelen.

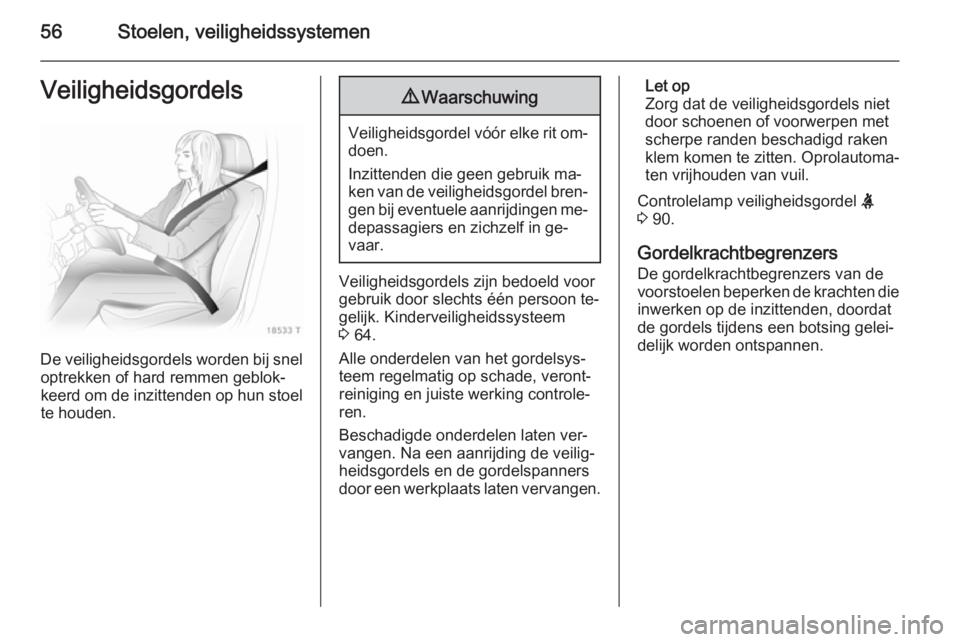

56Stoelen, veiligheidssystemenVeiligheidsgordels
De veiligheidsgordels worden bij sneloptrekken of hard remmen geblok‐
keerd om de inzittenden op hun stoel te houden.
9 Waarschuwing
Veiligheidsgordel vóór elke rit om‐
doen.
Inzittenden die geen gebruik ma‐
ken van de veiligheidsgordel bren‐ gen bij eventuele aanrijdingen me‐
depassagiers en zichzelf in ge‐
vaar.
Veiligheidsgordels zijn bedoeld voor
gebruik door slechts één persoon te‐ gelijk. Kinderveiligheidssysteem
3 64.
Alle onderdelen van het gordelsys‐
teem regelmatig op schade, veront‐
reiniging en juiste werking controle‐
ren.
Beschadigde onderdelen laten ver‐
vangen. Na een aanrijding de veilig‐
heidsgordels en de gordelspanners
door een werkplaats laten vervangen.
Let op
Zorg dat de veiligheidsgordels niet door schoenen of voorwerpen met
scherpe randen beschadigd raken
klem komen te zitten. Oprolautoma‐
ten vrijhouden van vuil.
Controlelamp veiligheidsgordel X
3 90.
Gordelkrachtbegrenzers
De gordelkrachtbegrenzers van de
voorstoelen beperken de krachten die
inwerken op de inzittenden, doordat
de gordels tijdens een botsing gelei‐
delijk worden ontspannen.

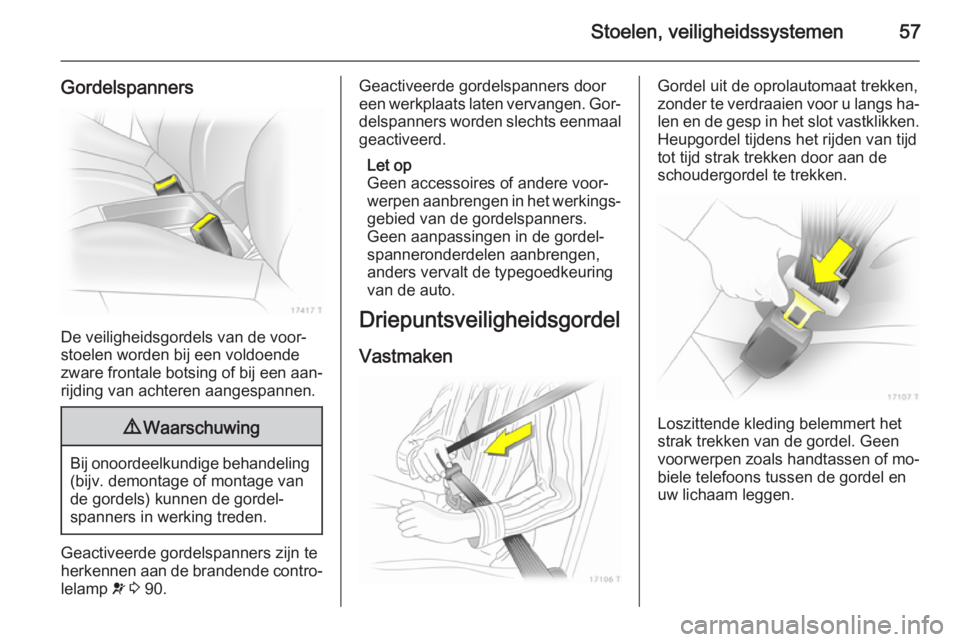

Stoelen, veiligheidssystemen57
Gordelspanners
De veiligheidsgordels van de voor‐
stoelen worden bij een voldoende
zware frontale botsing of bij een aan‐
rijding van achteren aangespannen.
9 Waarschuwing
Bij onoordeelkundige behandeling
(bijv. demontage of montage van
de gordels) kunnen de gordel‐
spanners in werking treden.
Geactiveerde gordelspanners zijn te
herkennen aan de brandende contro‐
lelamp v 3 90.
Geactiveerde gordelspanners door
een werkplaats laten vervangen. Gor‐
delspanners worden slechts eenmaal geactiveerd.
Let op
Geen accessoires of andere voor‐
werpen aanbrengen in het werkings‐ gebied van de gordelspanners.
Geen aanpassingen in de gordel‐ spanneronderdelen aanbrengen,
anders vervalt de typegoedkeuring
van de auto.
Driepuntsveiligheidsgordel
VastmakenGordel uit de oprolautomaat trekken,
zonder te verdraaien voor u langs ha‐
len en de gesp in het slot vastklikken. Heupgordel tijdens het rijden van tijd
tot tijd strak trekken door aan de
schoudergordel te trekken.
Loszittende kleding belemmert het
strak trekken van de gordel. Geen
voorwerpen zoals handtassen of mo‐
biele telefoons tussen de gordel en
uw lichaam leggen.

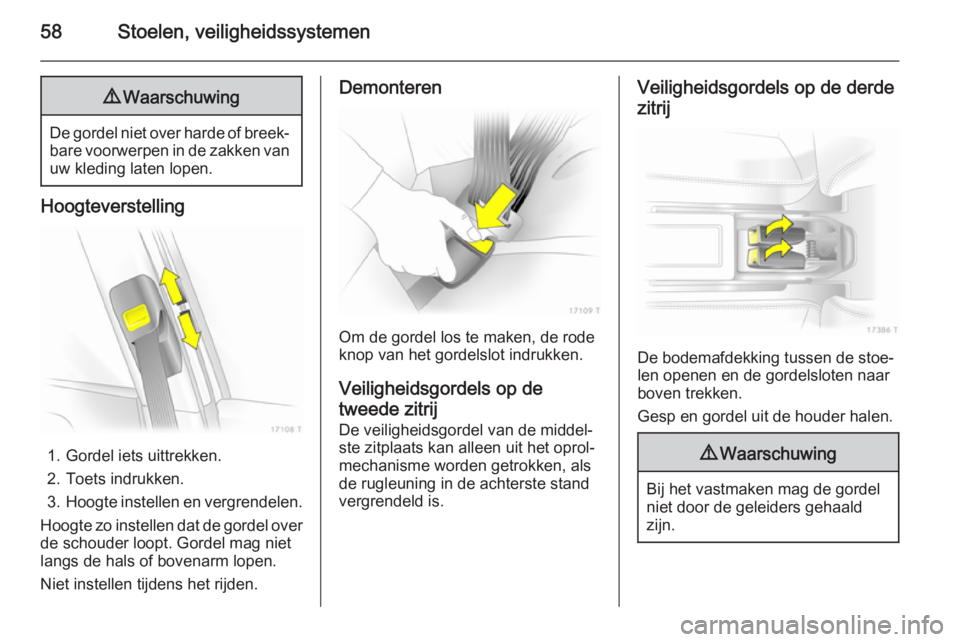

58Stoelen, veiligheidssystemen9Waarschuwing
De gordel niet over harde of breek‐
bare voorwerpen in de zakken van
uw kleding laten lopen.
Hoogteverstelling
1. Gordel iets uittrekken.
2. Toets indrukken.
3. Hoogte instellen en vergrendelen.
Hoogte zo instellen dat de gordel over de schouder loopt. Gordel mag niet
langs de hals of bovenarm lopen.
Niet instellen tijdens het rijden.
Demonteren
Om de gordel los te maken, de rode
knop van het gordelslot indrukken.
Veiligheidsgordels op de
tweede zitrij
De veiligheidsgordel van de middel‐
ste zitplaats kan alleen uit het oprol‐
mechanisme worden getrokken, als
de rugleuning in de achterste stand
vergrendeld is.
Veiligheidsgordels op de derde
zitrij
De bodemafdekking tussen de stoe‐
len openen en de gordelsloten naar
boven trekken.
Gesp en gordel uit de houder halen.
9 Waarschuwing
Bij het vastmaken mag de gordel
niet door de geleiders gehaald
zijn.
