PEUGEOT 108 2015 Manuale duso (in Italian)

99
108_it_Chap06_visibilite_ed01-2015

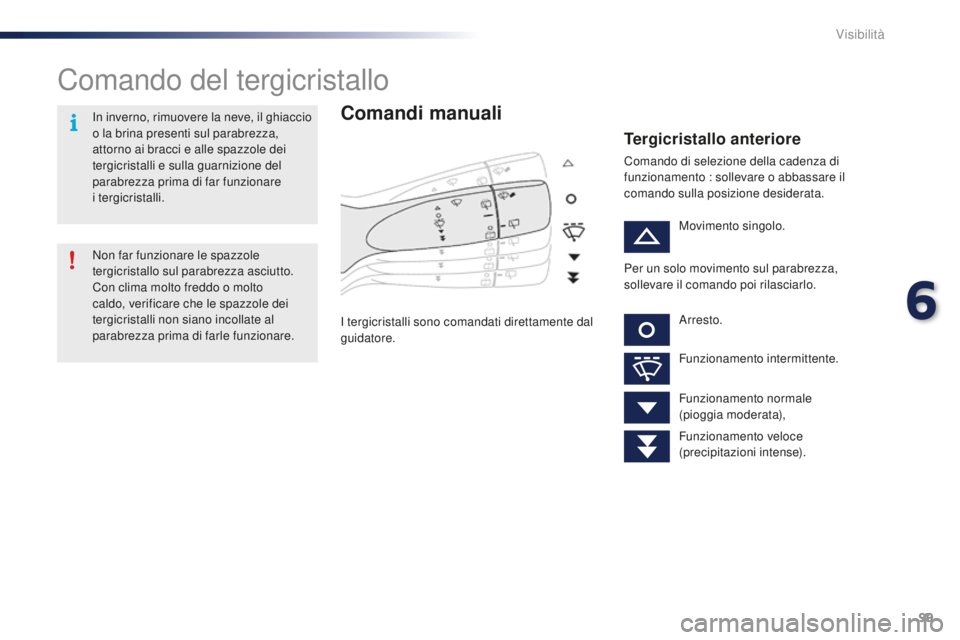

Comando del tergicristallo
Comandi manuali
I tergicristalli sono comandati direttamente dal
guidatore.
Tergicristallo anteriore
Comando di selezione della cadenza di
funzionamento : sollevare o abbassare il
comando sulla posizione desiderata.Movimento singolo.
Arresto.
Funzionamento intermittente.
Funzionamento normale
(pioggia moderata),
Funzionamento veloce
(precipitazioni intense).
Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o molto
caldo, verificare che le spazzole dei
tergicristalli non siano incollate al
parabrezza prima di farle funzionare. In inverno, rimuovere la neve, il ghiaccio
o la brina presenti sul parabrezza,
attorno ai bracci e alle spazzole dei
tergicristalli e sulla guarnizione del
parabrezza prima di far funzionare
i tergicristalli.
Per un solo movimento sul parabrezza,
sollevare il comando poi rilasciarlo.
6
Visibilità

100
108_it_Chap06_visibilite_ed01-2015

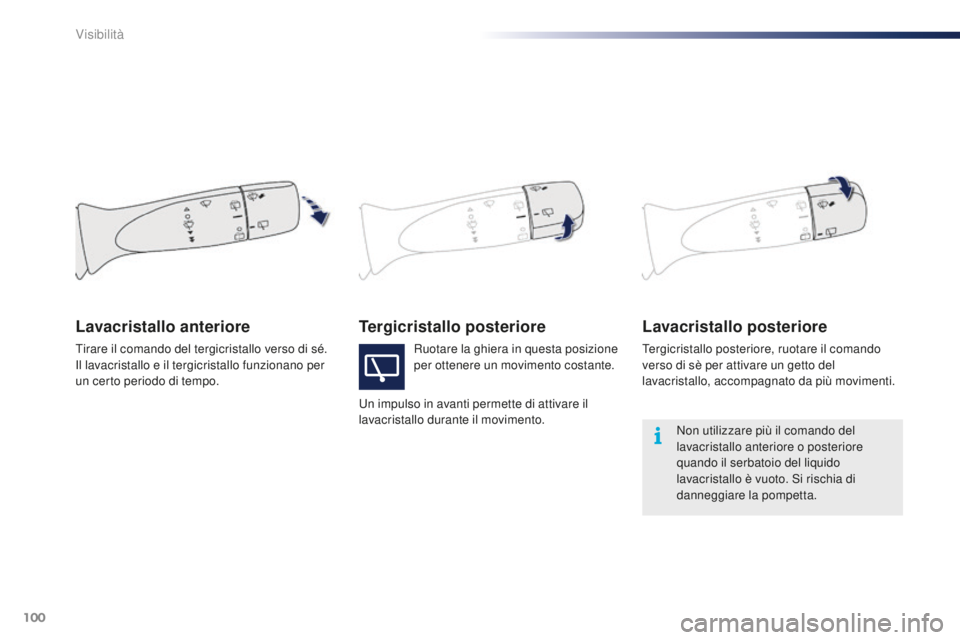

Tergicristallo posterioreLavacristallo posteriore
Tergicristallo posteriore, ruotare il comando
verso di sè per attivare un getto del
lavacristallo, accompagnato da più movimenti.
Lavacristallo anteriore
Ruotare la ghiera in questa posizione
per ottenere un movimento costante.
Un impulso in avanti permette di attivare il
lavacristallo durante il movimento.
Tirare il comando del tergicristallo verso di sé.
Il lavacristallo e il tergicristallo funzionano per
un certo periodo di tempo.
Non utilizzare più il comando del
lavacristallo anteriore o posteriore
quando il serbatoio del liquido
lavacristallo è vuoto. Si rischia di
danneggiare la pompetta.
Visibilità

101
108_it_Chap07_securite_ed01-2015

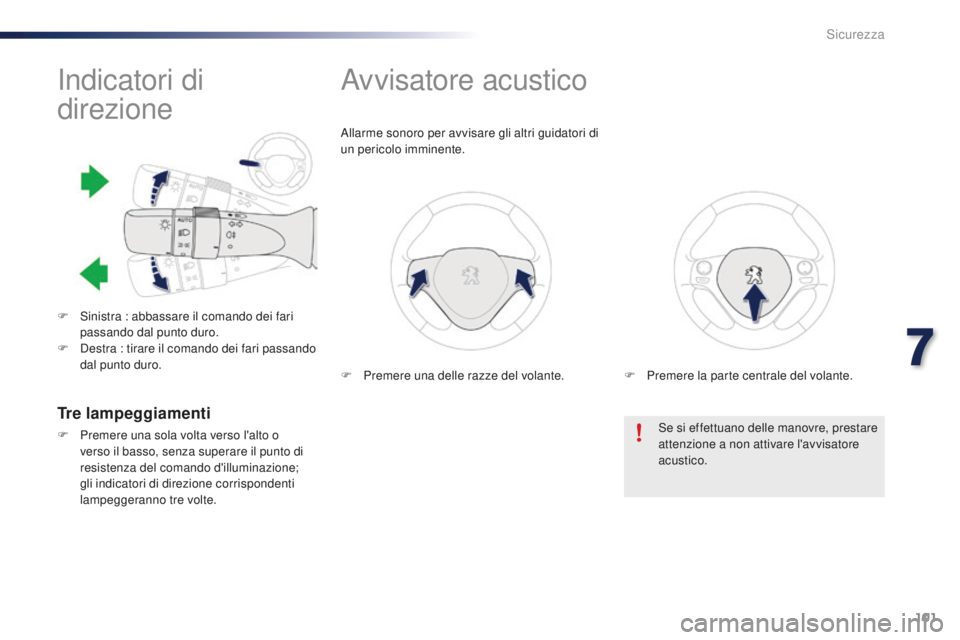

Indicatori di
direzione
F Sinistra : abbassare il comando dei fari passando dal punto duro.
F

D
estra : tirare il comando dei fari passando
dal punto duro.
Avvisatore acustico
Allarme sonoro per avvisare gli altri guidatori di
un pericolo imminente.
Se si effettuano delle manovre, prestare
attenzione a non attivare l'avvisatore
acustico.
Tre lampeggiamenti
F Premere una sola volta verso l'alto o verso il basso, senza superare il punto di
resistenza del comando d'illuminazione;
gli indicatori di direzione corrispondenti
lampeggeranno tre volte. F

P
remere una delle razze del volante.
F
P
remere la parte centrale del volante.
7
Sicurezza

102
108_it_Chap07_securite_ed01-2015

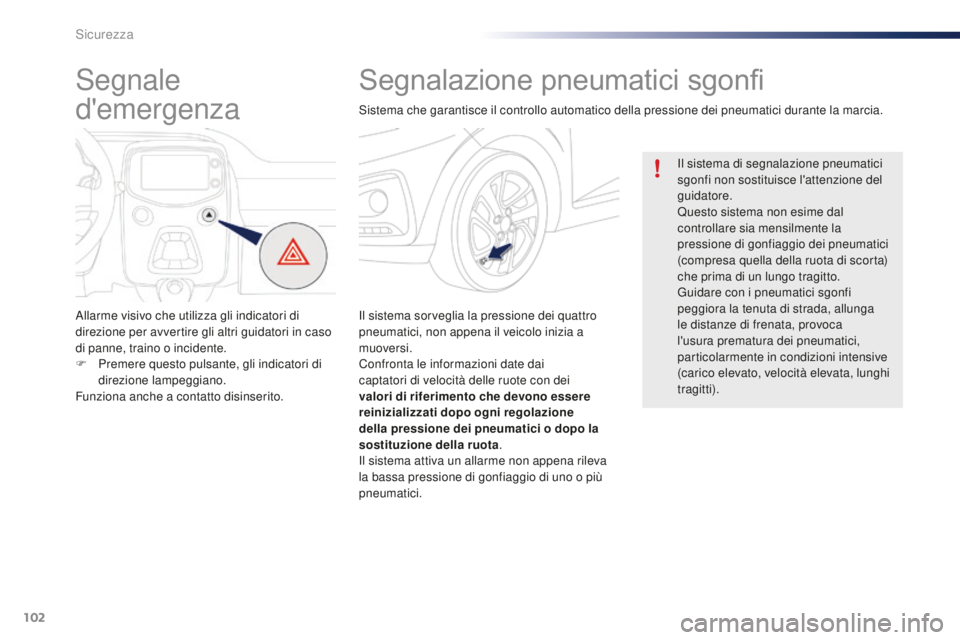

Segnalazione pneumatici sgonfi
Il sistema sorveglia la pressione dei quattro
pneumatici, non appena il veicolo inizia a
muoversi.
Confronta le informazioni date dai
captatori di velocità delle ruote con dei
valori di riferimento che devono essere
reinizializzati dopo ogni regolazione
della pressione dei pneumatici o dopo la
sostituzione della ruota.
Il sistema attiva un allarme non appena rileva
la bassa pressione di gonfiaggio di uno o più
pneumatici. Il sistema di segnalazione pneumatici
sgonfi non sostituisce l'attenzione del
guidatore.
Questo sistema non esime dal
controllare sia mensilmente la
pressione di gonfiaggio dei pneumatici
(compresa quella della ruota di scorta)
che prima di un lungo tragitto.
Guidare con i pneumatici sgonfi
peggiora la tenuta di strada, allunga
le distanze di frenata, provoca
l'usura prematura dei pneumatici,
particolarmente in condizioni intensive
(carico elevato, velocità elevata, lunghi
tragitti).
Sistema che garantisce il controllo automatico della pressione dei pneumatici durante la marcia.
Segnale
d'emergenza
Allarme visivo che utilizza gli indicatori di
direzione per avvertire gli altri guidatori in caso
di panne, traino o incidente.
F

P
remere questo pulsante, gli indicatori di
direzione lampeggiano.
Funziona anche a contatto disinserito.
Sicurezza

103
108_it_Chap07_securite_ed01-2015

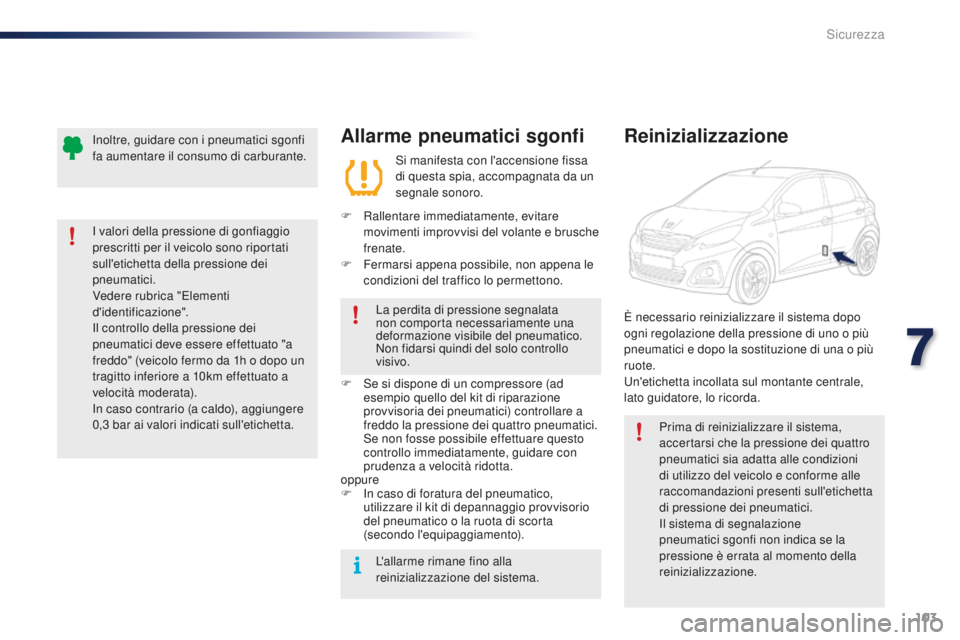

Allarme pneumatici sgonfi
Si manifesta con l'accensione fissa
di questa spia, accompagnata da un
segnale sonoro.
F

R

allentare immediatamente, evitare
movimenti improvvisi del volante e brusche
frenate.
F

F

ermarsi appena possibile, non appena le
condizioni del traffico lo permettono.
La perdita di pressione segnalata
non comporta necessariamente una
deformazione visibile del pneumatico.
Non fidarsi quindi del solo controllo
visivo.
F

S

e si dispone di un compressore (ad
esempio quello del kit di riparazione
provvisoria dei pneumatici) controllare a
freddo la pressione dei quattro pneumatici.
S

e non fosse possibile effettuare questo
controllo immediatamente, guidare con
prudenza a velocità ridotta.
oppure
F

I

n caso di foratura del pneumatico,
utilizzare il kit di depannaggio provvisorio
del pneumatico o la ruota di scorta
(secondo l'equipaggiamento).
L'allarme rimane fino alla
reinizializzazione del sistema.
Reinizializzazione
Prima di reinizializzare il sistema,
accertarsi che la pressione dei quattro
pneumatici sia adatta alle condizioni
di utilizzo del veicolo e conforme alle
raccomandazioni presenti sull'etichetta
di pressione dei pneumatici.
Il sistema di segnalazione
pneumatici sgonfi non indica se la
pressione è errata al momento della
reinizializzazione.
È necessario reinizializzare il sistema dopo
ogni regolazione della pressione di uno o più
pneumatici e dopo la sostituzione di una o più
ruote.
Un'etichetta incollata sul montante centrale,
lato guidatore, lo ricorda.
I valori della pressione di gonfiaggio
prescritti per il veicolo sono riportati
sull'etichetta della pressione dei
pneumatici.
Vedere rubrica "Elementi
d'identificazione".
Il controllo della pressione dei
pneumatici deve essere effettuato "a
freddo" (veicolo fermo da 1h o dopo un
tragitto inferiore a 10km effettuato a
velocità moderata).
In caso contrario (a caldo), aggiungere
0,3

bar ai valori indicati sull'etichetta.
Inoltre, guidare con i pneumatici sgonfi
fa aumentare il consumo di carburante.
7
Sicurezza

104
108_it_Chap07_securite_ed01-2015

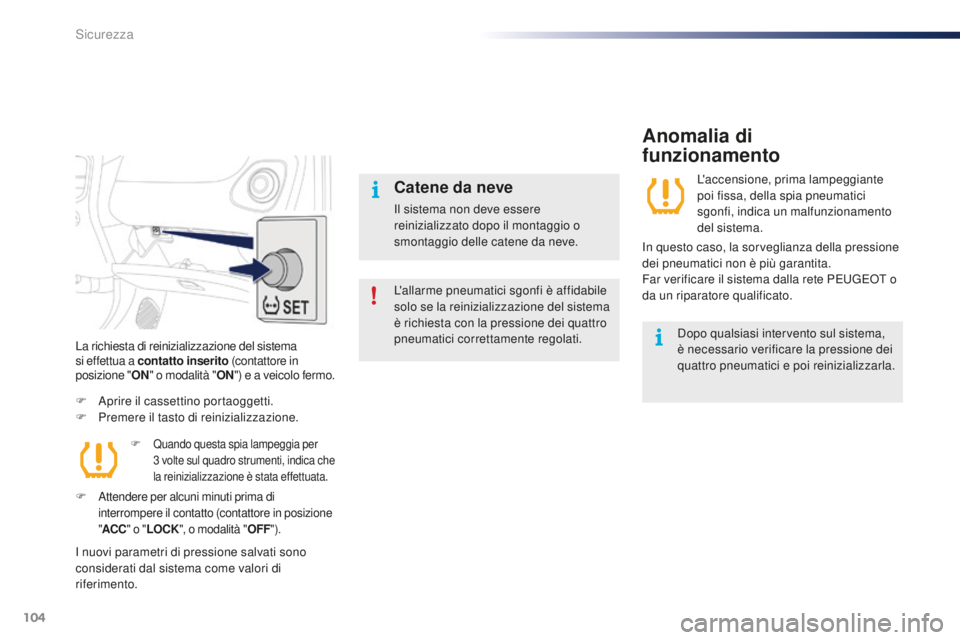

La richiesta di reinizializzazione del sistema
si effettua a contatto inserito (c ont at tore in
posizione " ON" o modalità " ON") e a veicolo fermo.
F Aprire il cassettino portaoggetti.
F
P remere il tasto di reinizializzazione.
I nuovi parametri di pressione salvati sono
considerati dal sistema come valori di
riferimento.
F Quando questa spia lampeggia per 3 volte sul quadro strumenti, indica che
la reinizializzazione è stata effettuata.
F Attendere per alcuni minuti prima di interrompere il contatto (contattore in posizione
"ACC " o "LOCK ", o modalità " OFF").
Anomalia di
funzionamento
L'accensione, prima lampeggiante
poi fissa, della spia pneumatici
sgonfi, indica un malfunzionamento
del sistema.
In questo caso, la sorveglianza della pressione
dei pneumatici non è più garantita.
Far verificare il sistema dalla rete PEUGEOT o
da un riparatore qualificato.
Dopo qualsiasi intervento sul sistema,
è necessario verificare la pressione dei
quattro pneumatici e poi reinizializzarla.
L'allarme pneumatici sgonfi è affidabile
solo se la reinizializzazione del sistema
è richiesta con la pressione dei quattro
pneumatici correttamente regolati.Catene da neve
Il sistema non deve essere
reinizializzato dopo il montaggio o
smontaggio delle catene da neve.
Sicurezza

105
108_it_Chap07_securite_ed01-2015

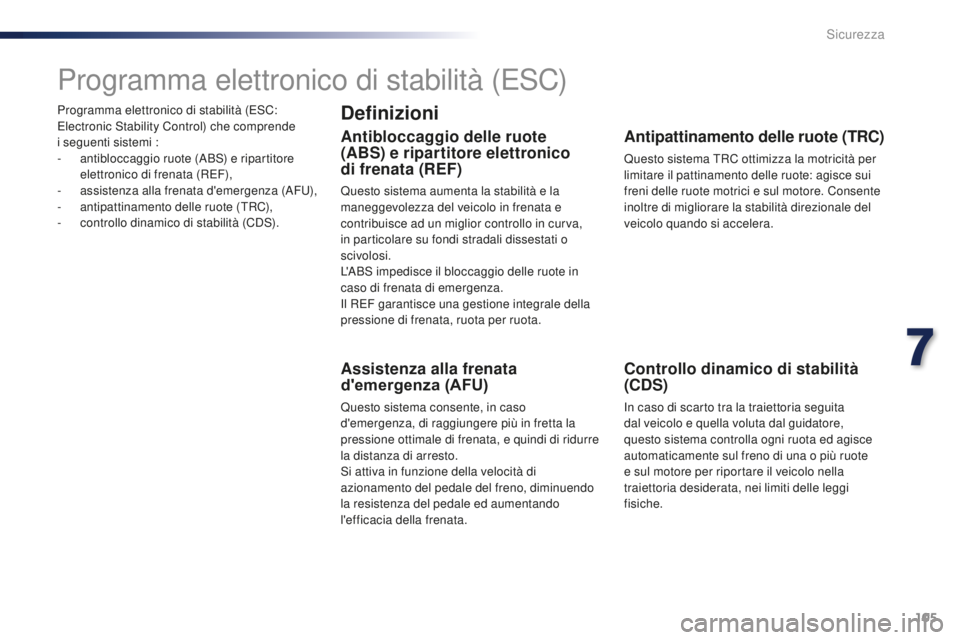

Programma elettronico di stabilità (ESC:
Electronic Stability Control) che comprende
i seguenti sistemi :
-
an
tibloccaggio ruote (ABS) e ripartitore
elettronico di frenata (REF),
-

a
ssistenza alla frenata d'emergenza (AFU),
-
an

tipattinamento delle ruote (TRC),
-

c
ontrollo dinamico di stabilità (CDS).
Programma elettronico di stabilità (ESC)
Definizioni
Antibloccaggio delle ruote
(ABS) e ripartitore elettronico
di frenata (REF)
Questo sistema aumenta la stabilità e la
maneggevolezza del veicolo in frenata e
contribuisce ad un miglior controllo in curva,
in particolare su fondi stradali dissestati o
scivolosi.
L'ABS impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
Il REF garantisce una gestione integrale della
pressione di frenata, ruota per ruota.
Assistenza alla frenata
d'emergenza (AFU)
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata, e quindi di ridurre
la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Antipattinamento delle ruote (TRC)
Questo sistema TRC ottimizza la motricità per
limitare il pattinamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando si accelera.
Controllo dinamico di stabilità
(CDS)
In caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore,
questo sistema controlla ogni ruota ed agisce
automaticamente sul freno di una o più ruote
e sul motore per riportare il veicolo nella
traiettoria desiderata, nei limiti delle leggi
fisiche.
7
Sicurezza

106
108_it_Chap07_securite_ed01-2015

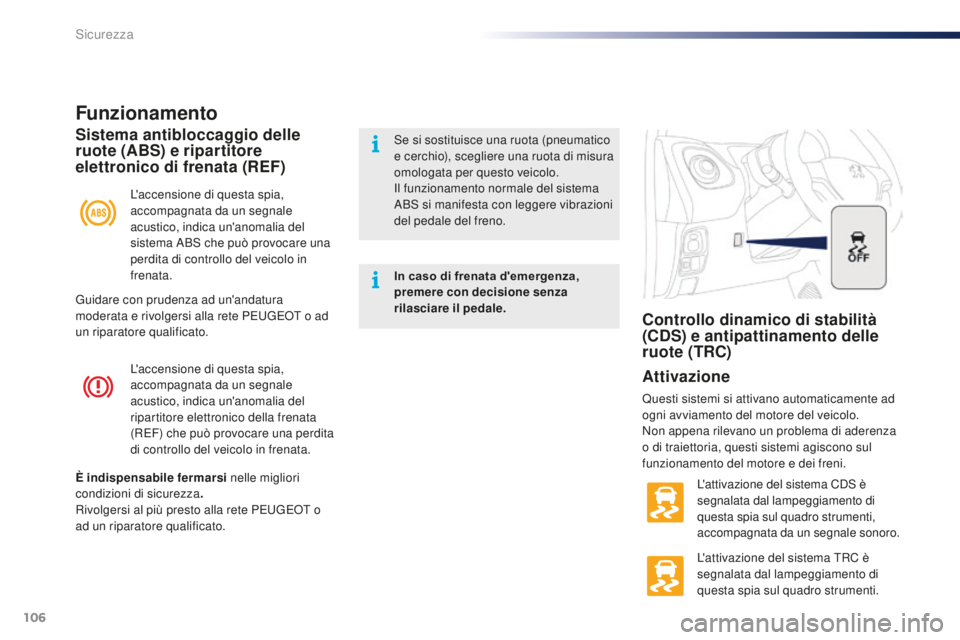

L'accensione di questa spia,
accompagnata da un segnale
acustico, indica un'anomalia del
ripartitore elettronico della frenata
(REF) che può provocare una perdita
di controllo del veicolo in frenata.
Funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico, indica un'anomalia del
sistema ABS che può provocare una
perdita di controllo del veicolo in
frenata.
Sistema antibloccaggio delle
ruote (ABS) e ripartitore
elettronico di frenata (REF)Se si sostituisce una ruota (pneumatico
e cerchio), scegliere una ruota di misura
omologata per questo veicolo.
Il funzionamento normale del sistema
ABS si manifesta con leggere vibrazioni
del pedale del freno.
In caso di frenata d'emergenza,
premere con decisione senza
rilasciare il pedale.
È indispensabile fermarsi nelle migliori
condizioni di sicurezza .
Rivolgersi al più presto alla rete PEUGEOT o
ad un riparatore qualificato.
Controllo dinamico di stabilità
(CDS) e antipattinamento delle
ruote (TRC)
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
Non appena rilevano un problema di aderenza
o di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.
L'attivazione del sistema CDS è
segnalata dal lampeggiamento di
questa spia sul quadro strumenti,
accompagnata da un segnale sonoro.
L'attivazione del sistema TRC è
segnalata dal lampeggiamento di
questa spia sul quadro strumenti.
Guidare con prudenza ad un'andatura
moderata e rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Sicurezza

107
108_it_Chap07_securite_ed01-2015

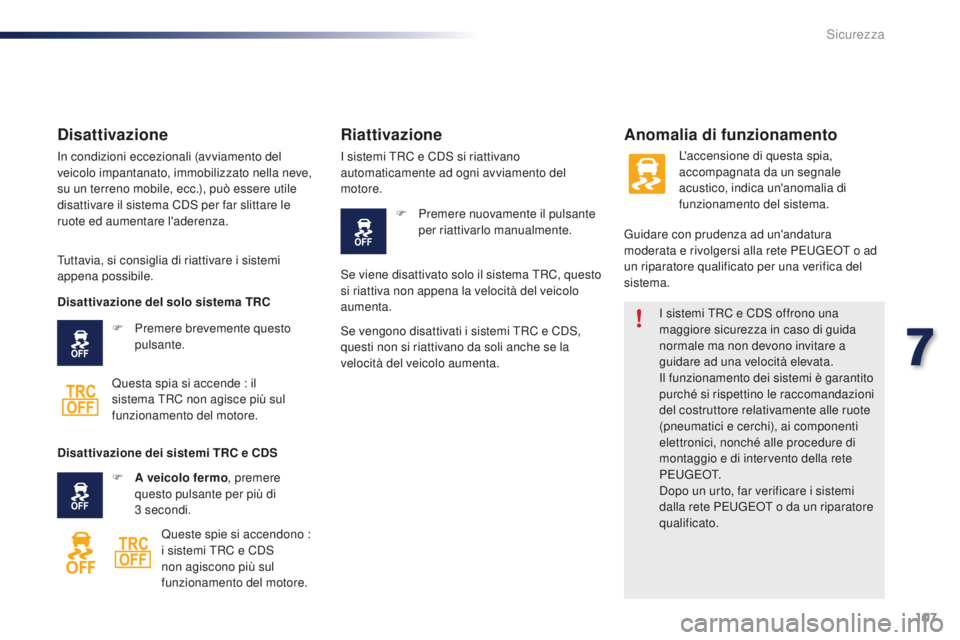

I sistemi TRC e CDS offrono una
maggiore sicurezza in caso di guida
normale ma non devono invitare a
guidare ad una velocità elevata.
Il funzionamento dei sistemi è garantito
purché si rispettino le raccomandazioni
del costruttore relativamente alle ruote
(pneumatici e cerchi), ai componenti
elettronici, nonché alle procedure di
montaggio e di intervento della rete
P E U G E O T.
Dopo un urto, far verificare i sistemi
dalla rete PEUGEOT o da un riparatore
qualificato.
Disattivazione
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella neve,
su un terreno mobile, ecc.), può essere utile
disattivare il sistema CDS per far slittare le
ruote ed aumentare l'aderenza.
Anomalia di funzionamento
Tuttavia, si consiglia di riattivare i sistemi
appena possibile.F

P
remere brevemente questo
pulsante.
Questa spia si accende : il
sistema TRC non agisce più sul
funzionamento del motore.
Riattivazione
I sistemi TRC e CDS si riattivano
automaticamente ad ogni avviamento del
motore. F

P
remere nuovamente il pulsante
per riattivarlo manualmente. L'accensione di questa spia,
accompagnata da un segnale
acustico, indica un'anomalia di
funzionamento del sistema.
Guidare con prudenza ad un'andatura
moderata e rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato per una verifica del
sistema.
Disattivazione del solo sistema TRC
Disattivazione dei sistemi TRC e CDS
F

A

veicolo fermo , premere
questo pulsante per più di
3


secondi. Queste spie si accendono :
i sistemi TRC e CDS
non agiscono più sul
funzionamento del motore. Se viene disattivato solo il sistema TRC, questo
si riattiva non appena la velocità del veicolo
aumenta.
Se vengono disattivati i sistemi TRC e CDS,
questi non si riattivano da soli anche se la
velocità del veicolo aumenta.
7
Sicurezza

108
108_it_Chap07_securite_ed01-2015

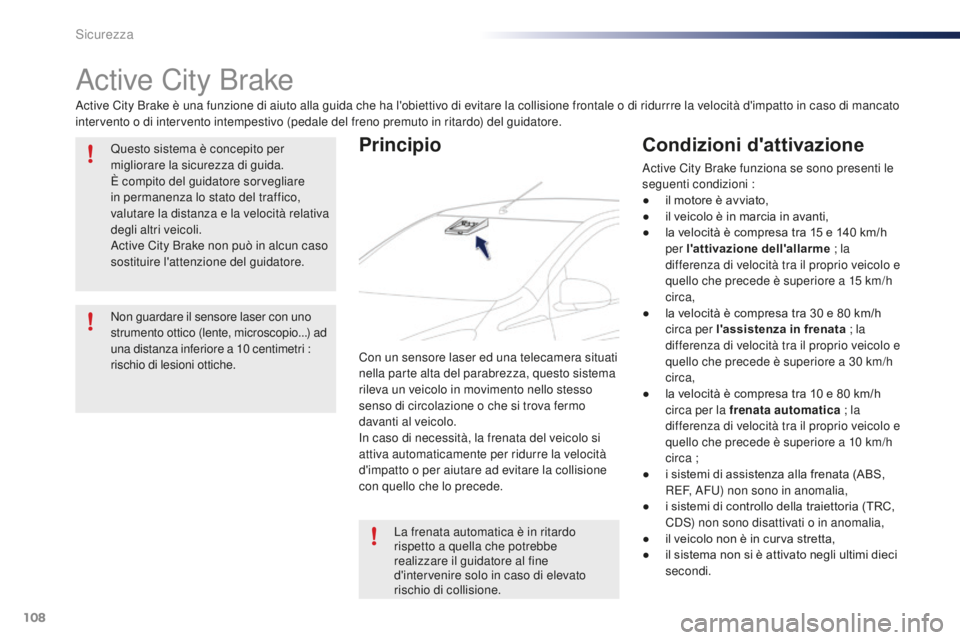

Active City Brake
Active City Brake è una funzione di aiuto alla guida che ha l'obiettivo di evitare la collisione frontale o di ridurrre la velocità d'impatto in caso di mancato
intervento o di intervento intempestivo (pedale del freno premuto in ritardo) del guidatore.Questo sistema è concepito per
migliorare la sicurezza di guida.
È compito del guidatore sorvegliare
in permanenza lo stato del traffico,
valutare la distanza e la velocità relativa
degli altri veicoli.
Active City Brake non può in alcun caso
sostituire l'attenzione del guidatore.
Non guardare il sensore laser con uno
strumento ottico (lente, microscopio...) ad
una distanza inferiore a 10
centimetri :
rischio di lesioni ottiche.
La frenata automatica è in ritardo
rispetto a quella che potrebbe
realizzare il guidatore al fine
d'intervenire solo in caso di elevato
rischio di collisione.
Principio
Con un sensore laser ed una telecamera situati
nella parte alta del parabrezza, questo sistema
rileva un veicolo in movimento nello stesso
senso di circolazione o che si trova fermo
davanti al veicolo.
In caso di necessità, la frenata del veicolo si
attiva automaticamente per ridurre la velocità
d'impatto o per aiutare ad evitare la collisione
con quello che lo precede.
Condizioni d'attivazione
Active City Brake funziona se sono presenti le
seguenti condizioni :
●
i
l motore è avviato,
●

i
l veicolo è in marcia in avanti,
●

l
a velocità è compresa tra 15 e 140 km/h
per l'attivazione dell'allarme ; la
differenza di velocità tra il proprio veicolo e
quello che precede è superiore a 15
km/h
circa,
●

l
a velocità è compresa tra 30 e 80 km/h
circa per l'assistenza in frenata ; la
differenza di velocità tra il proprio veicolo e
quello che precede è superiore a 30
km/h
circa,
●

l
a velocità è compresa tra 10 e 80 km/h
circa per la frenata automatica ; la
differenza di velocità tra il proprio veicolo e
quello che precede è superiore a 10 km/h
circa ;
●

i s
istemi di assistenza alla frenata (ABS,
REF, AFU) non sono in anomalia,
●

i s
istemi di controllo della traiettoria (TRC,
CDS) non sono disattivati o in anomalia,
●

i
l veicolo non è in curva stretta,
●

i
l sistema non si è attivato negli ultimi dieci
secondi.
Sicurezza
