PEUGEOT 108 2016 Manual del propietario (in Spanish)

159
108_es_Chap08_en-cas-pannes_ed01-2016

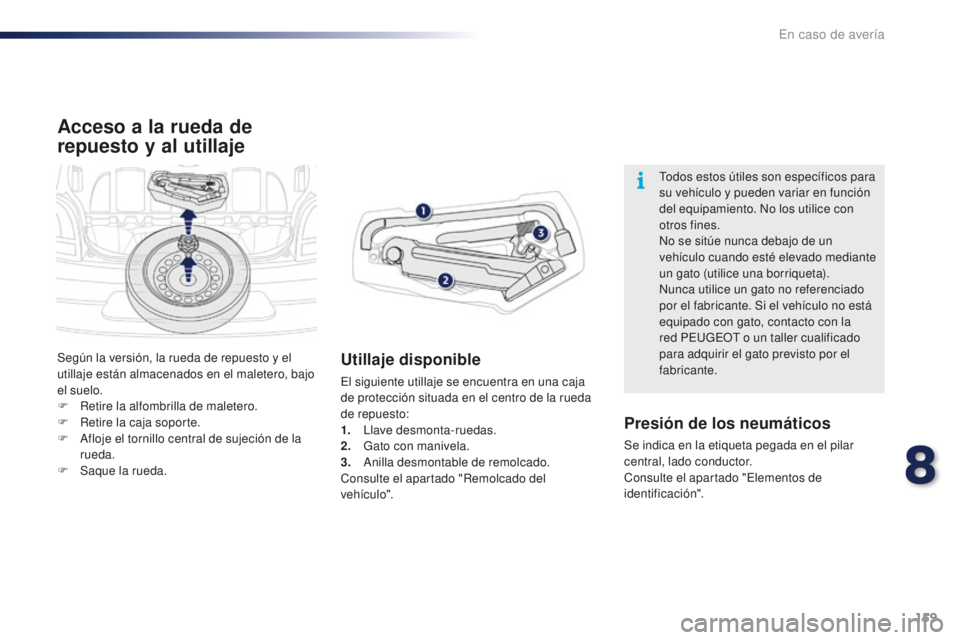

Acceso a la rueda de
repuesto y al utillaje
Utillaje disponible
El siguiente utillaje se encuentra en una caja
de protección situada en el centro de la rueda
de repuesto:
1.
Lla
ve desmonta-ruedas.
2.
G

ato con manivela.
3.
A

nilla desmontable de remolcado.
Consulte el apartado "Remolcado del
vehículo".
Presión de los neumáticos
Se indica en la etiqueta pegada en el pilar
central, lado conductor.
Consulte el apartado "Elementos de
identificación". Todos estos útiles son específicos para
su vehículo y pueden variar en función
del equipamiento. No los utilice con
otros fines.
No se sitúe nunca debajo de un
vehículo cuando esté elevado mediante
un gato (utilice una borriqueta).
Nunca utilice un gato no referenciado
por el fabricante. Si el vehículo no está
equipado con gato, contacto con la
red PEUGEOT o un taller cualificado
para adquirir el gato previsto por el
fabricante.
Según la versión, la rueda de repuesto y el
utillaje están almacenados en el maletero, bajo
el suelo.
F

R

etire la alfombrilla de maletero.
F

R

etire la caja soporte.
F
A
floje el tornillo central de sujeción de la
rueda.
F

S

aque la rueda.
8
En caso de avería

160
108_es_Chap08_en-cas-pannes_ed01-2016

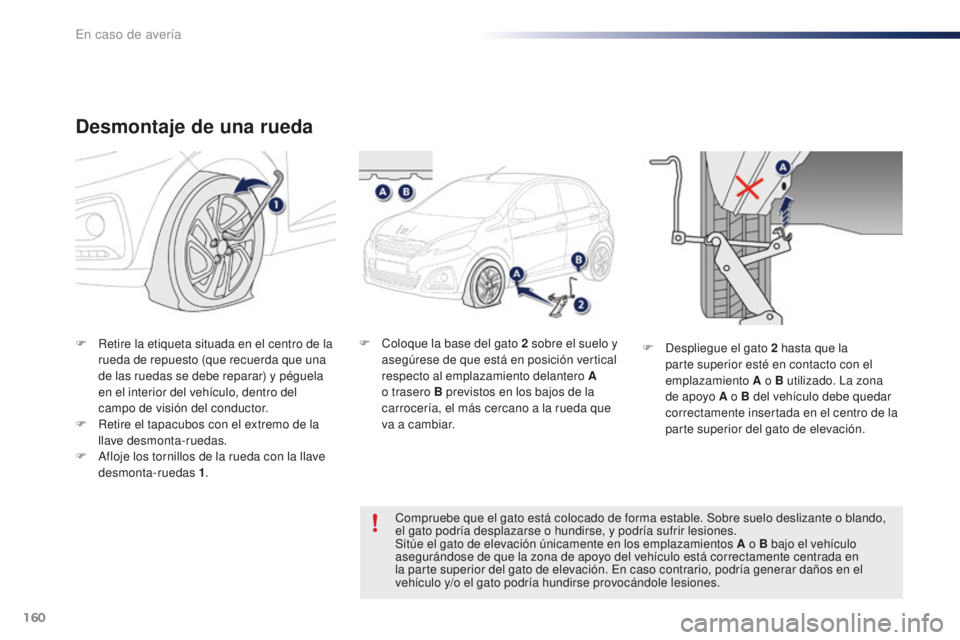

Desmontaje de una rueda
F Retire la etiqueta situada en el centro de la rueda de repuesto (que recuerda que una
de las ruedas se debe reparar) y péguela
en el interior del vehículo, dentro del
campo de visión del conductor.
F

R
etire el tapacubos con el extremo de la
llave desmonta-ruedas.
F

A
floje los tornillos de la rueda con la llave
desmonta-ruedas 1 . F
C oloque la base del gato 2 sobre el suelo y
asegúrese de que está en posición vertical
respecto al emplazamiento delantero A
o trasero B previstos en los bajos de la
carrocería, el más cercano a la rueda que
va a cambiar.
Compruebe que el gato está colocado de forma estable. Sobre suelo deslizante o blando,
el gato podría desplazarse o hundirse, y podría sufrir lesiones.
Sitúe el gato de elevación únicamente en los emplazamientos A o B bajo el vehículo
asegurándose de que la zona de apoyo del vehículo está correctamente centrada en
la parte superior del gato de elevación. En caso contrario, podría generar daños en el
vehículo y/o el gato podría hundirse provocándole lesiones. F
D espliegue el gato 2 hasta que la
parte superior esté en contacto con el
emplazamiento A o B utilizado. La zona
de apoyo A o B del vehículo debe quedar
correctamente insertada en el centro de la
parte superior del gato de elevación.
En caso de avería

161
108_es_Chap08_en-cas-pannes_ed01-2016
Fijación de la rueda de
repuesto de tipo "galleta"
Si el vehículo va equipado con ruedas
de aluminio, durante el apriete de
los tornillos al realizar el montaje, es
normal constatar que las arandelas
no están en contacto con la rueda de
repuesto de tipo "galleta". La sujeción
de la rueda está asegurada por el
apoyo cónico de cada tornillo.
Montaje de una rueda
F Retire los tornillos y guárdelos en un lugar
limpio.
F

E
xtraiga la rueda.
F
E
leve el vehículo hasta dejar espacio
suficiente entre la rueda y el suelo para
poder instalar con facilidad la rueda de
repuesto (no pinchada).
8
En caso de avería

162
108_es_Chap08_en-cas-pannes_ed01-2016

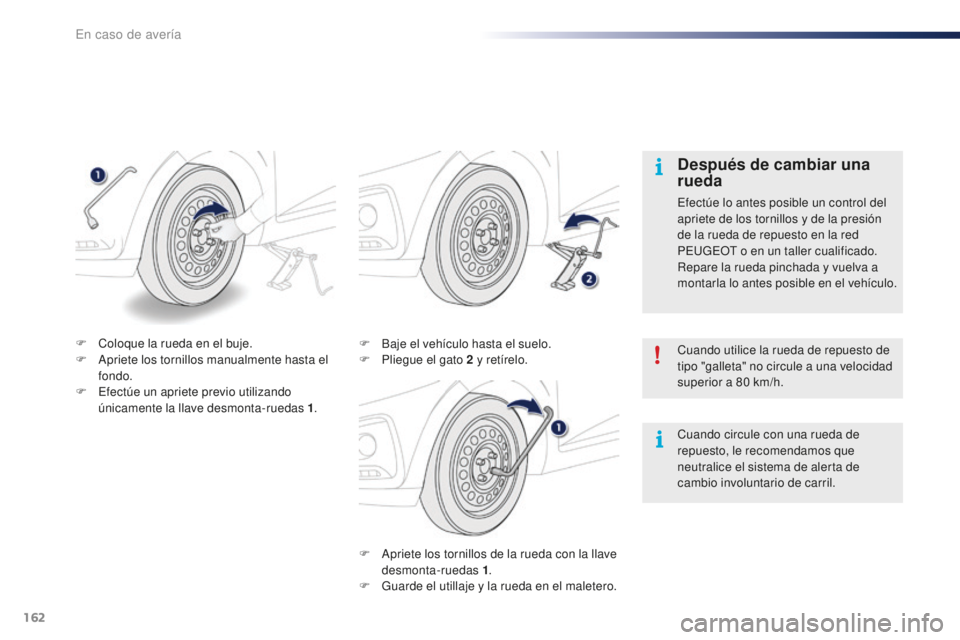

F Apriete los tornillos de la rueda con la llave desmonta-ruedas 1 .
F

G
uarde el utillaje y la rueda en el maletero.
F

B
aje el vehículo hasta el suelo.
F
P
liegue el gato 2 y retírelo.
Después de cambiar una
rueda
Efectúe lo antes posible un control del
apriete de los tornillos y de la presión
de la rueda de repuesto en la red
PEUGEOT o en un taller cualificado.
Repare la rueda pinchada y vuelva a
montarla lo antes posible en el vehículo.
Cuando utilice la rueda de repuesto de
tipo "galleta" no circule a una velocidad
superior a 80
km/h.
F

C

oloque la rueda en el buje.
F

A

priete los tornillos manualmente hasta el
fondo.
F

E

fectúe un apriete previo utilizando
únicamente la llave desmonta-ruedas 1 .
Cuando circule con una rueda de
repuesto, le recomendamos que
neutralice el sistema de alerta de
cambio involuntario de carril.
En caso de avería

163
108_es_Chap08_en-cas-pannes_ed01-2016

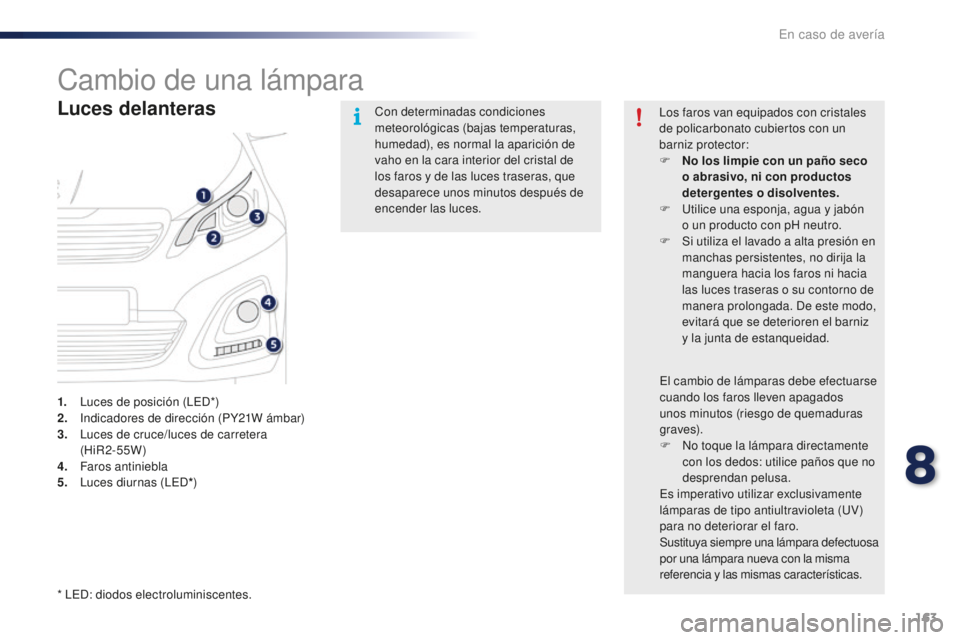

Cambio de una lámpara
Luces delanteras
1. Luces de posición (LED*)
2. Indicadores de dirección (PY21W ámbar)
3.
L

uces de cruce/luces de carretera
(HiR2-55W)
4.
F

aros antiniebla
5.
L

uces diurnas (LED *) Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón
o un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz
y la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara defectuosa
por una lámpara nueva con la misma
referencia y las mismas características.
* LED: diodos electroluminiscentes.
8
En caso de avería

164
108_es_Chap08_en-cas-pannes_ed01-2016

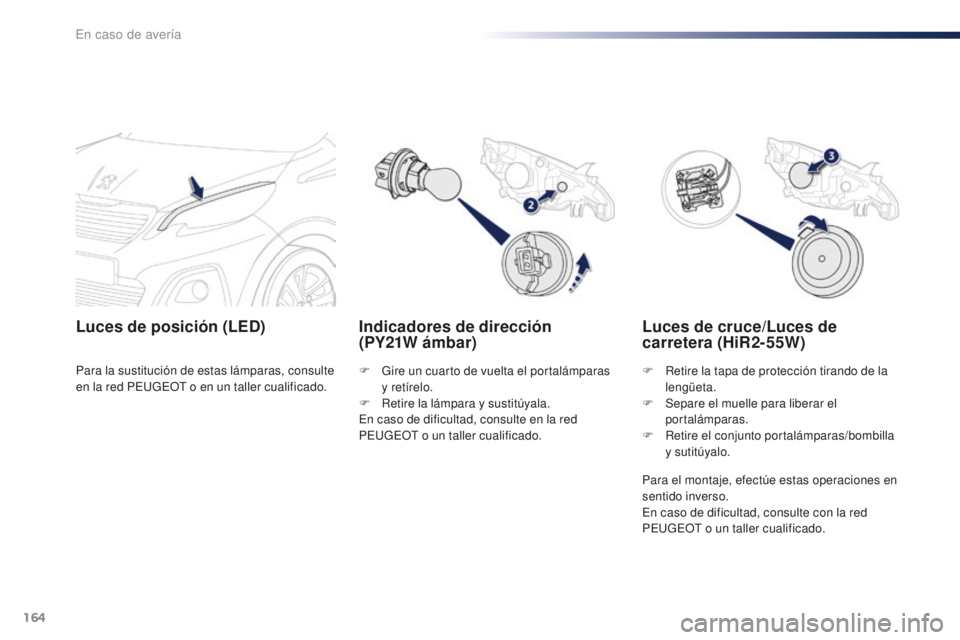

Indicadores de dirección
(PY21W ámbar)
Luces de posición (LED)
F Gire un cuarto de vuelta el portalámparas
y retírelo.
F

R
etire la lámpara y sustitúyala.
En caso de dificultad, consulte en la red
PEUGEOT o un taller cualificado.
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
Luces de cruce/Luces de
carretera (HiR2-55W)
F Retire la tapa de protección tirando de la
lengüeta.
F

S
epare el muelle para liberar el
portalámparas.
F

R
etire el conjunto portalámparas/bombilla
y sutitúyalo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de dificultad, consulte con la red
PEUGEOT o un taller cualificado.
En caso de avería

165
108_es_Chap08_en-cas-pannes_ed01-2016

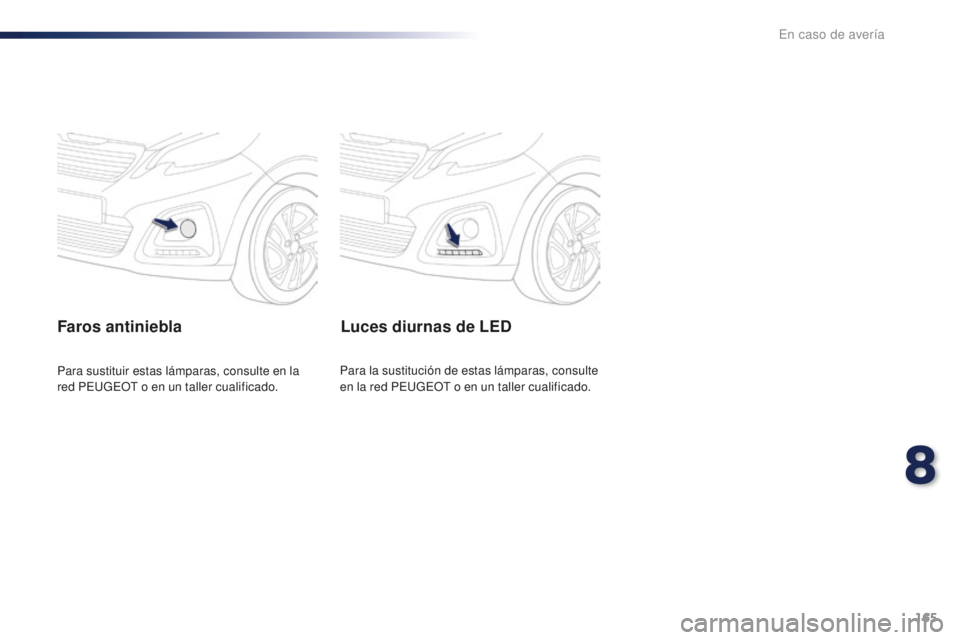

Faros antiniebla
Para sustituir estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado.
Luces diurnas de LED
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
8
En caso de avería

166
108_es_Chap08_en-cas-pannes_ed01-2016

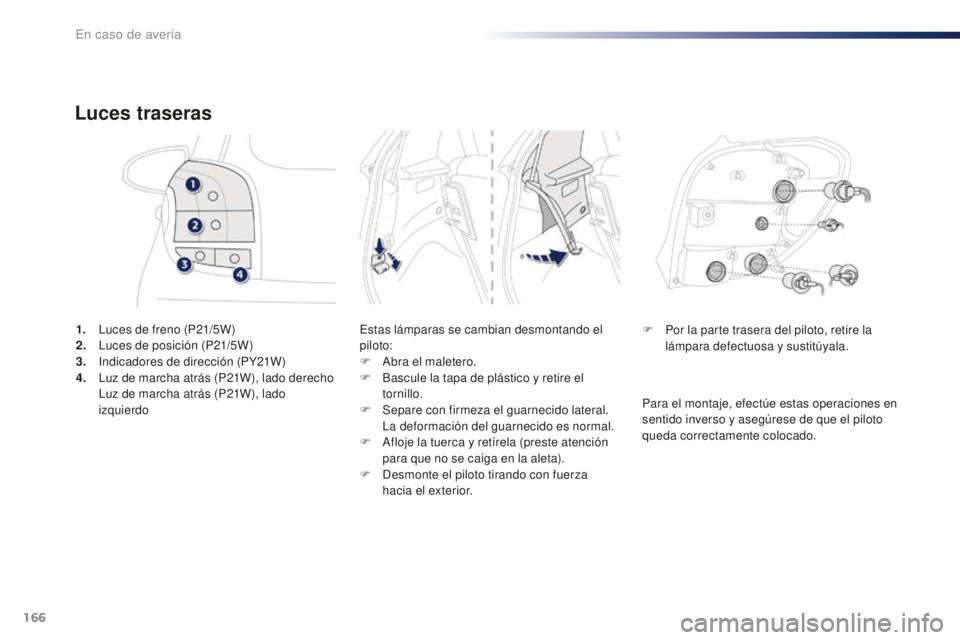

1. Luces de freno (P21/5W)
2. Luces de posición (P21/5W)
3.
I

ndicadores de dirección (PY21W)
4.
L

uz de marcha atrás (P21W), lado derecho


L
uz de marcha atrás (P21W), lado
izquierdo
Luces traseras
Estas lámparas se cambian desmontando el
piloto:
F

A
bra el maletero.
F

B
ascule la tapa de plástico y retire el
tornillo.
F

S
epare con firmeza el guarnecido lateral.
L

a deformación del guarnecido es normal.
F

A
floje la tuerca y retírela (preste atención
para que no se caiga en la aleta).
F

D
esmonte el piloto tirando con fuerza
hacia el exterior. F
P or la parte trasera del piloto, retire la
lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso y asegúrese de que el piloto
queda correctamente colocado.
En caso de avería

167
108_es_Chap08_en-cas-pannes_ed01-2016

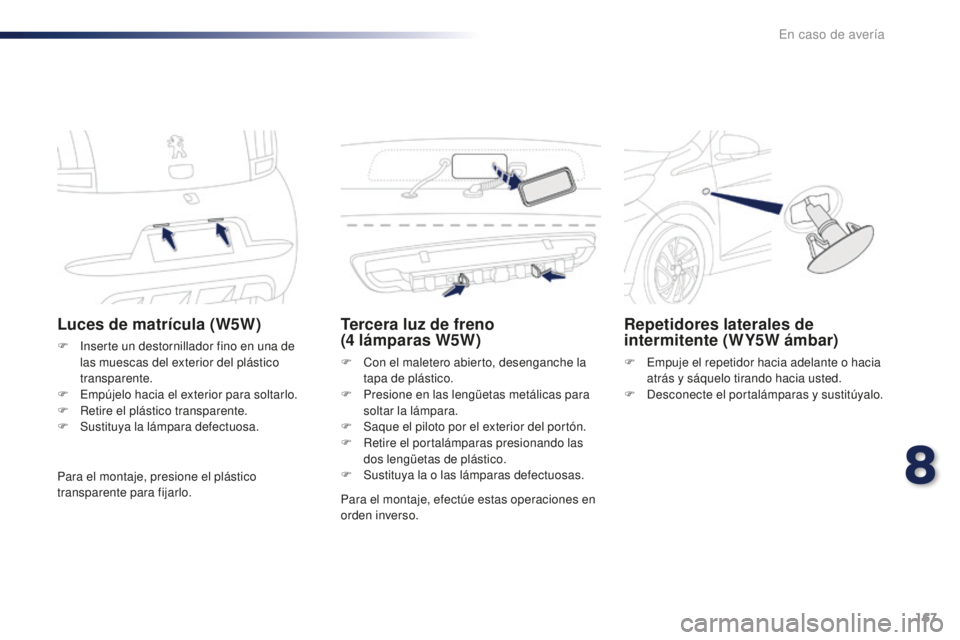

Luces de matrícula (W5W)
F Inserte un destornillador fino en una de las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
Tercera luz de freno
(4 lámparas W5W)
F Con el maletero abierto, desenganche la
tapa de plástico.
F

P
resione en las lengüetas metálicas para
soltar la lámpara.
F

S
aque el piloto por el exterior del portón.
F

R
etire el portalámparas presionando las
dos lengüetas de plástico.
F

S
ustituya la o las lámparas defectuosas.
Repetidores laterales de
intermitente (WY5W ámbar)
F Empuje el repetidor hacia adelante o hacia atrás y sáquelo tirando hacia usted.
F

D
esconecte el portalámparas y sustitúyalo.
Para el montaje, presione el plástico
transparente para fijarlo. Para el montaje, efectúe estas operaciones en
orden inverso.
8
En caso de avería

168
108_es_Chap08_en-cas-pannes_ed01-2016

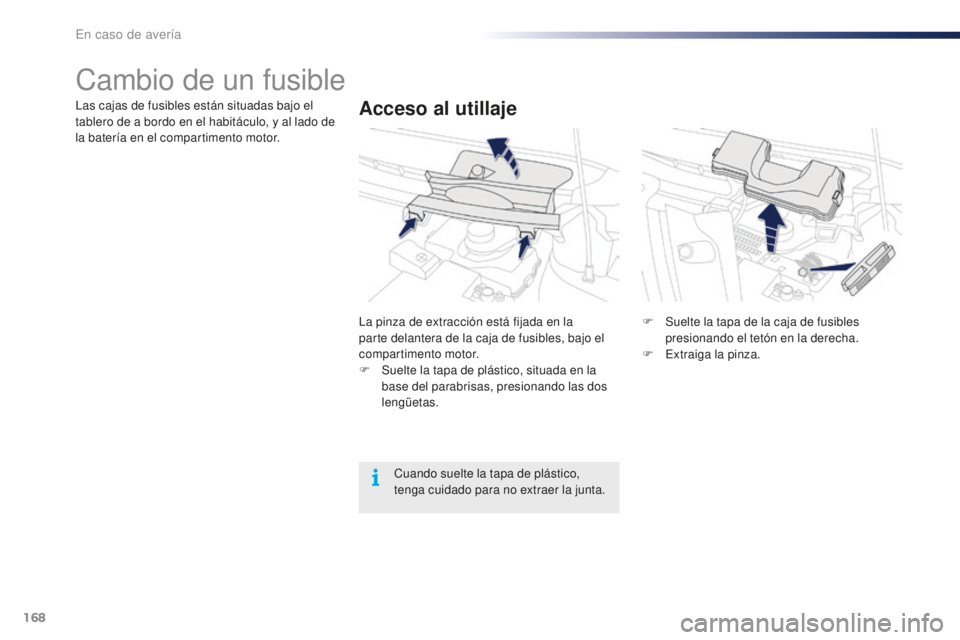

Cambio de un fusible
Acceso al utillajeLas cajas de fusibles están situadas bajo el
tablero de a bordo en el habitáculo, y al lado de
la batería en el compartimento motor.La pinza de extracción está fijada en la
parte delantera de la caja de fusibles, bajo el
compartimento motor.
F

S
uelte la tapa de plástico, situada en la
base del parabrisas, presionando las dos
lengüetas. F

S
uelte la tapa de la caja de fusibles
presionando el tetón en la derecha.
F

E
xtraiga la pinza.
Cuando suelte la tapa de plástico,
tenga cuidado para no extraer la junta.
