INFORMACJE PRAKTYCZNE
108
Bezpiecznik NNatężenie
Funkcje
1 10A Stycznik światła cofania - Czujnik prędkości pojazdu
2 15A Elektrozawór odpowietrzania kanistra - Pompa paliwowa
3 10A Kalkulator silnika ABS/ESP - Stycznik stop ESP
4 10A Kalkulator automatycznej skrzyni biegów - Kalkulator silnika
5 – Wolny
6 15A Reflektory przeciwmgielne przednie
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Elektrozawór sterowania silnika
9 15A Lewe światło mijania
10 15A Prawe światło mijania
11 10A Lewe światło drogowe
12 15A Prawe światło drogowe
13 15A Sygnały dźwiękowe
14 10A Pompy spryskiwaczy przednich szyb
15 30A Podgrzewacz modułu przepustnicy - Sonda lambda - Kalkulator silnika - Przepływomierz
powietrza - Cewka zapłonowa - Elektrozawór sterowania silnika - Wtryskiwacze
16 30A Przekaźnik pompy powietrznej
17 30A Duża i mała prędkość wycieraczki
18 40A Wentylator klimatyzacji
07-10-2002

INFORMACJE PRAKTYCZNE109
AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
– odłączyć akumulator,
– przestrzegać instrukcji podanych przez producenta prostownika,
– podłączyć, zaczynając od zacisku (–),
– sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem,
należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
– podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
– jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (–) aku- mulatora pomocniczego,
– drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody. TRYB EKONOMICZNY
Po wyłączeniu silnika, klucz w pozycji
akcesoriów, niektóre funkcje (wycieracz-
ki, podnośniki szyb, lampki sufitowe,
radioodtwarzacz, itd.) są dostępne przez
trzydzieści minut, aby nie spowodować
rozładowania akumulatora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komunikat
"Tryb ekonomiczny włączony"
i
aktywne funkcje zostają przełączone w
tryb czuwania.
Rozładowany akumulator uniemożliwia
rozruch silnika.
- Nie zdejmować klem podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia obydwu klem.
- Po podłączeniu akumulatora, należy włączyć zapłon i odczekać
1 minutę zanim włączymy rozrusznik; jest to czas niezbędny do inic-
jalizacji systemów elektronicznych. W razie wystąpienia jakichkolwiek
problemów, należy skontaktować się z ASO PEUGEOT
.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju
samochodu, zaleca się odłączać akumulator.
07-10-2002

INFORMACJE PRAKTYCZNE
110
Montaż radioodtwarzacza
Wasz pojazd jest fabrycznie wypo-
sażony w instalację do montażuradioodtwarzacza:
– antenę dachową,
– koncentryczny przewód antenowy,
– podstawowy układ przeciwzakłóce-
niowy,
– przewody zasilania głośników przednich,
– przewody zasilania głośników tylny- ch i głośników wysokotonowych,
– 2 złącza ośmiostykowe. Podłączenie przewodówA1 :
–
A2 : –
A3 : –
A4 :
–
A5 : –
A6 :
(+) Po włączeniu zapłonu
A7 :(+) Stały
A8 :Masa
B1 :(+) Głośnika tylnego prawego
B2 :(–) Głośnika tylnego prawego
B3 :(+) Głośnik przedni prawy i tweeter
B4 :(–) Głośnik przedni prawy i tweeter
B5 :(+) Głośnik przedni lewy i tweeter
B6 :(–) Głośnik przedni lewy i tweeter
B7 :(+) Głośnika tylnego lewego
B8 : (–) Głośnika tylnego lewego
MONTAŻ GŁOŚNIKÓW
Istniejąca w pojeździe instalacja poz-
wala na zamontowanie :
– głośników o średnicy 165 mm w drz-
wiach przednich,
– głośników o średnicy 130 mm z tyłu,
– głośników wysokotonowych o średni- cy 22,5 mm w obudowach lusterek wstecznych.
Skontaktować się z ASO PEUGEOT.
07-10-2002

INFORMACJE PRAKTYCZNE111
Bez podnoszenia (4 koła na ziemi)
Do holowania używać wyłącznie drążka holowniczego.
Holowanie za przód lub za tył
Przymocować drążek holowniczy do uchwytów holowniczych.
Z podnoszeniem (tylko dwa koła na ziemi)
Zalecane jest podniesienie pojazdu za koła, za pomocą urządzenia podnośniko- wego.
Nigdy nie używać belki chłodnicy. Cechy szczególne automatycznej
skrzyni biegów
W wypadku holowania z czterema
kołami na ziemi, konieczne jest przes-
trzeganie następujących warunków:
– ustawić dźwignię wybierającą w
pozycji N,
– holować pojazd z prędkością poniżej 50 km/godz, na odcinku nie
dłuższym niż 50 km,
–nie dolewać oleju do skrzyni biegów.
BAGAŻNIK NA POKRYWĘ BAGAŻNIKA*
Bagażnik na pokrywę bagażnika
dostępny jest w ASO PEUGEOT.
Podczas jego eksploatacji, należy
zwrócić uwagę, aby nie zakrywać trze-
ciego światła stop. Konieczne jest
również ścisłe przestrzeganie zaleceń
producenta dotyczących tegobagażnika.
* Dostępny w akcesoriach.
HOLOWANIE POJAZDU
07-10-2002

INFORMACJE PRAKTYCZNE
112
JAZDA Z PRZYCZEPĄ, ŁÓDKĄ,
PRZYCZEPĄ KEMPINGOWĄ...
Zachęcamy do używania wyłącznie
haków holowniczych produkcji
PEUGEOT, które posiadają homolo-
gację i są zgodne z koncepcją Wasze-
go samochodu.
Montaż tego urządzenia powinien być
wykonany przez ASO
PEUGEOT.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu osób i
bagaży, może być jednak używany
również do holowania przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnejuwagi. G ęstość powietrza maleje wraz z
wysokością, zmniejszając tym samym
moc silnika. Należy zmniejszyć mak-
symalny dopuszczalny ciężar przycze-
py o 10% i postępować tak przy
każdych następnych 1000 metrach. Porady dotyczące jazdy
Rozmieszczenie ładunków:
należy
tak rozłożyć ładunki na przyczepie,
aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i aby nacisk
na główkę haka był zbliżony do mak-
symalnego, dopuszczalnego nacisku,
jednak nie większy. Chłodzenie: holowanie przyczepy po
zboczach powoduje zwiększenie tem-
peratury płynu chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie
zależy więc od obrotów silnika. Prze-
ciwnie, należy stosować wyższe
przełożenie skrzyni biegów w celuzmniejsz enia obrotów silnika i zredu-
kować prędkość pojazdu.
Maksymalny, dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego.
W razie zapalenia się sygnalizatora
alarmowego, należy zatrzymać pojazd
i możliwie najszybciej wyłączyć silnik. Opony:
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przyczepy
przestrzegając przy tym zalecanychwartości. Hamulce: podczas holowania
wydłuża się droga hamowania. Oświetlenie: sprawdzić światła i kie-
runkowskazy w przyczepie.
Wiatr boczny: uwzględnić zwiększoną
wrażliwość pojazdu na wiatr boczny.
07-10-2002

INFORMACJE PRAKTYCZNE113
KONSERWACJA KAROSERII
W celu ochrony lakieru i elementów
plastikowych Waszego pojazdu, zale-
camy Państwu jego częste mycie:
– ręczne, bez szczególnych środków
ostrożności;
– w myjni automatycznej, lecz zbyt częste korzystanie zeźle utrzyma-
nych myjni automatycznych może
spowodować powstanie mikrozary-
sowań, sprawiających wrażenie
zmatowienia lakieru (szczególnie
widoczne na ciemnych barwachlakieru);
– mycie wysokim ciśnieniem ,ściśle
przestrzegając zaleceń, dotyczący-
ch korzystania z tego typu urządzeń
(ciśnienie i odległość).
Jeśli pojazd ma uszkodzone ele-
menty (zderzaki lub reflektory),
zalecamy nie kierować w ich stronę
strumieni wody, należy umyć jeręcznie.
Starać się nie nalewać wody do
zamków.
W celu wyjaśnienia wszystkich wątpli-
wości, dotyczących mycia Waszego
pojazdu należy skontaktować się z
naszym przedstawicielem, który
doradzi Państwu produkty najwyższej

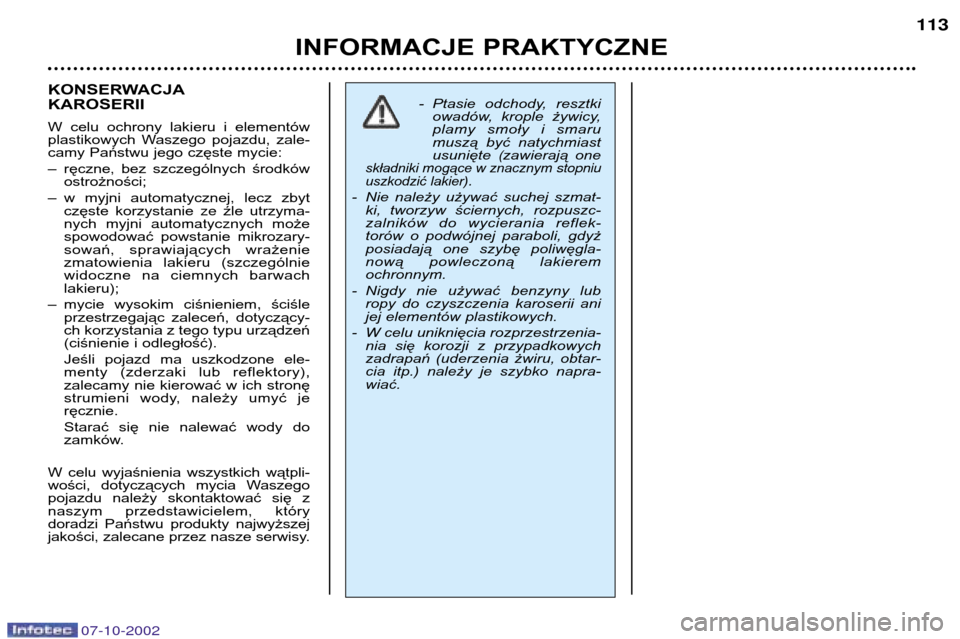

jakości, zalecane przez nasze serwisy. -
Ptasie odchody, resztki
owadów, krople żywicy,
plamy smoły i smaru
muszą być natychmiastusunięte (zawierają one
składniki mogące w znacznym stopniu
uszkodzić lakier) .
- Nie należy używać suchej szmat-
ki, tworzyw ściernych, rozpuszc-
zalników do wycierania reflek-
torów o podwójnej paraboli, gdyż
posiadają one szybę poliwęgla-
nową powleczoną lakieremochronnym.
- Nigdy nie używać benzyny lub ropy do czyszczenia karoserii ani
jej elementów plastikowych.
- W celu uniknięcia rozprzestrzenia- nia się korozji z przypadkowych
zadrapań (uderzenia żwiru, obtar-
cia itp.) należy je szybko napra-wiać.
07-10-2002

INFORMACJE PRAKTYCZNE
114

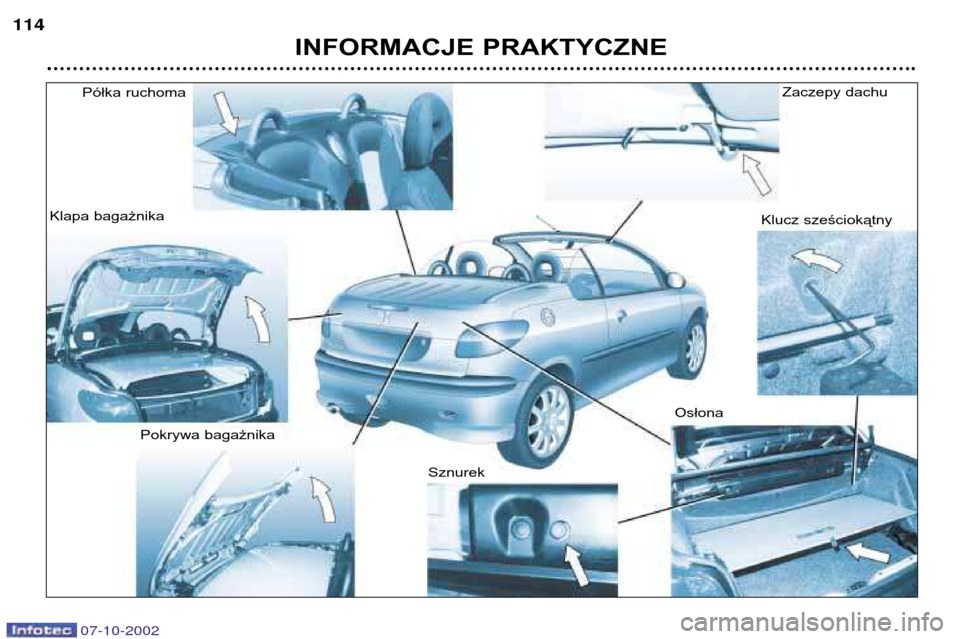

Półka ruchoma
Klapa bagażnika
Pokrywa bagażnika SznurekOsłonaKlucz sześciokątny
Zaczepy dachu
07-10-2002

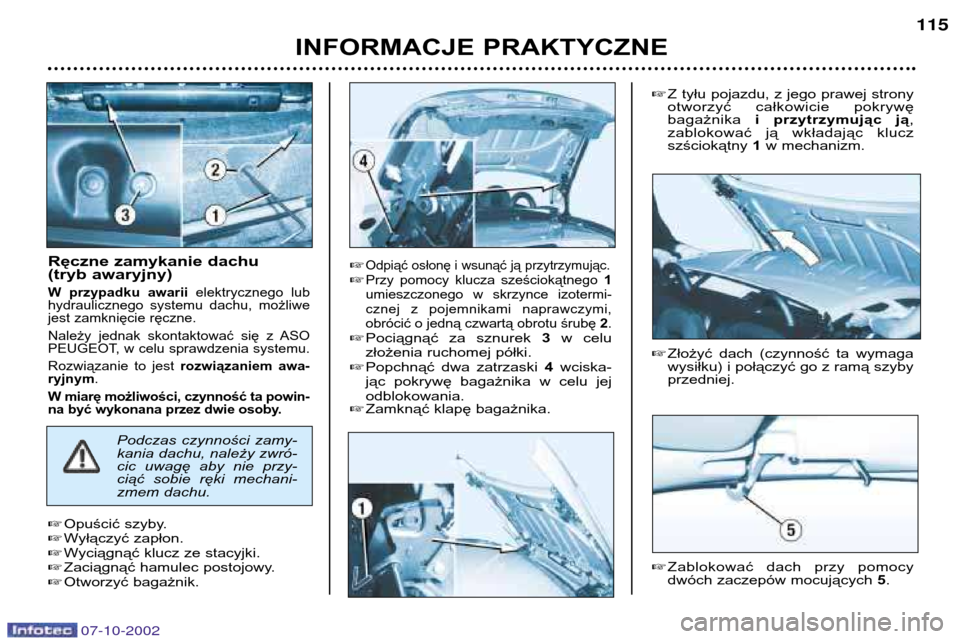

Ręczne zamykanie dachu
(tryb awaryjny)
W przypadku awariielektrycznego lub
hydraulicznego systemu dachu, możliwe
jest zamknięcie ręczne.
Należy jednak skontaktować się z ASO
PEUGEOT, w celu sprawdzenia systemu.
Rozwiązanie to jest rozwiązaniem awa-
ryjnym .
W miarę możliwości, czynność ta powin-
na być wykonana przez dwie osoby.
INFORMACJE PRAKTYCZNE 115
Odpiąć osłonę i wsunąć ją przytrzymując.Przy pomocy klucza sześciokątnego
1
umieszczonego w skrzynce izotermi-
cznej z pojemnikami naprawczymi,
obrócić o jedną czwartą obrotu śrubę 2.
 Pociągnąć za sznurek 3 w celu
złożenia ruchomej półki.
 Popchnąć dwa zatrzaski 4 wciska-
jąc pokrywę bagażnika w celu jejodblokowania.
 Zamknąć klapę bagażnika.
Z tyłu pojazdu, z jego prawej strony
otworzyć całkowicie pokrywębagażnika i przytrzymując ją ,
zablokować ją wkładając kluczszściokątny 1 w mechanizm.
 Zablokować dach przy pomocy
dwóch zaczepów mocujących 5.
Podczas czynności zamy-
kania dachu, należy zwró-
cic uwagę aby nie przy-
ciąć sobie ręki mechani-
zmem dachu.

Złożyć dach (czynność ta wymaga
wysiłku) i połączyć go z ramą szybyprzedniej.
 Opuścić szyby.
 Wyłączyć zapłon.
 Wyciągnąć klucz ze stacyjki.
 Zaciągnąć hamulec postojowy.
 Otworzyć bagażnik.
07-10-2002

INFORMACJE PRAKTYCZNE
116

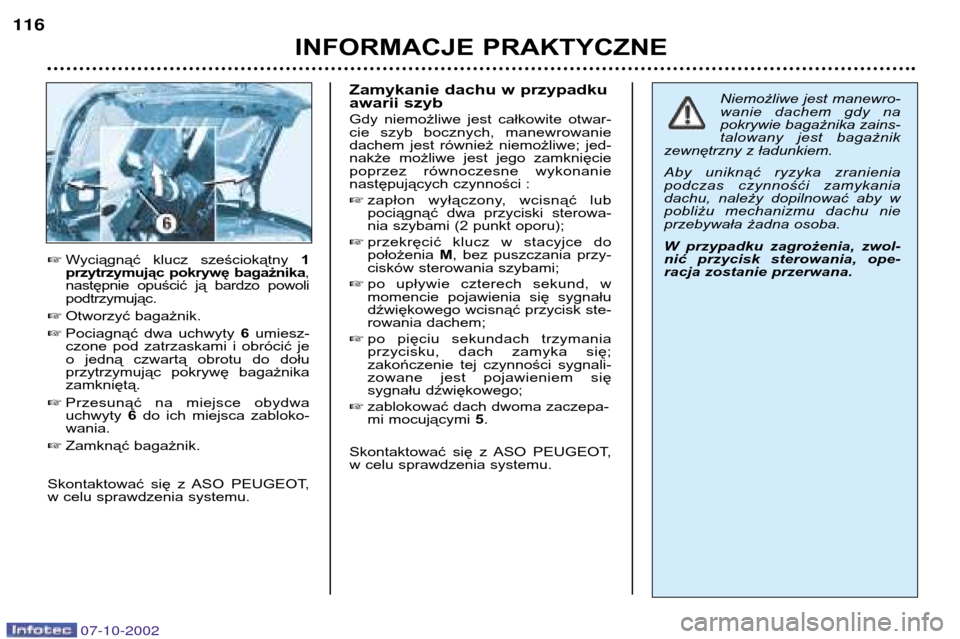

Wyciągnąć klucz sześciokątny 1
przytrzymując pokrywę bagażnika ,
następnie opuścić ją bardzo powoli podtrzymując.
 Otworzyć bagażnik.
 Pociagnąć dwa uchwyty 6 umiesz-
czone pod zatrzaskami i obrócić je
o jedną czwartą obrotu do dołu
przytrzymując pokrywę bagażnikazamkniętą.
 Przesunąć na miejsce obydwauchwyty 6 do ich miejsca zabloko-
wania.
 Zamknąć bagażnik.
Skontaktować się z ASO PEUGEOT,
w celu sprawdzenia systemu. Niemożliwe jest manewro-
wanie dachem gdy na
pokrywie bagażnika zains-
talowany jest bagażnik
zewnętrzny z ładunkiem.
Aby uniknąć ryzyka zranienia
podczas czynnośći zamykania
dachu, należy dopilnować aby w
pobliżu mechanizmu dachu nie
przebywała żadna osoba.
W przypadku zagrożenia, zwol-
nić przycisk sterowania, ope-
racja zostanie przerwana.
Zamykanie dachu w przypadku
awarii szyb
Gdy niemożliwe jest całkowite otwar-
cie szyb bocznych, manewrowanie
dachem jest również niemożliwe; jed-
nakże możliwe jest jego zamknięcie
poprzez równoczesne wykonanie
następujących czynności :  zapłon wyłączony, wcisnąć lub
pociągnąć dwa przyciski sterowa-
nia szybami (2 punkt oporu);
 przekręcić klucz w stacyjce dopołożenia M, bez puszczania przy-
cisków sterowania szybami;
 po upływie czterech sekund, w
momencie pojawienia się sygnału
dźwiękowego wcisnąć przycisk ste-
rowania dachem;
 po pięciu sekundach trzymania
przycisku, dach zamyka się;
zakończenie tej czynności sygnali-
zowane jest pojawieniem się
sygnału dźwiękowego;
 zablokować dach dwoma zaczepa-
mi mocującymi 5.
Skontaktować się z ASO PEUGEOT,
w celu sprawdzenia systemu.
07-10-2002

INFORMACJE PRAKTYCZNE117
AKCESORIA 206 CC
Aby spełnić wszystkie Państwa oczekiwania i zapewnić Państwu satysfakcję, sieć PEUGEOT proponuje szeroki wybór akce-
soriów posiadających homologację marki.
Wszystkie te akcesoria i części są dostosowane do Waszego samochodu PEUGEOT, zostały przetestowane i zaaprobowane
pod względem niezawodności i bezpieczeństwa.
Wszystkie one objęte są gwarancją PEUGEOT :
Bezpieczeństwo :
Alarmy przeciwkradzieżowe, zabezpieczenie przeciw podniesieniu, znakowanie szyb,
zabezpieczenia przeciwkradzieżowe kół, trójkąt ostrzegawczy, apteczka,...
Ochrona : Pokrowce specjalne dla wersji z bocznymi poduszkami powietrznymi, dywaniki, pojemnik do
bagażnika, …
Komunikacja : Radiotelefon, nawigacja, zmieniarki CD, radioodtwarzacze, głośniki, ramka montażowa do
radioodtwarzacza, ...
Indywidualizacja : Aluminiowe felgi, kołpaki, osłony przeciwbłotne, ozdobne wykończenie konsoli środkowej z
aluminium i z drewna, ...
Komfort : Podłokietnik środkowy, uchwyt na kubek, pojemnik na CD lub kasety, konsola radiotelefonu,
siatka zabezpieczająca, ...
Rekreacja : Hak do przyczepy, stelaż bagażnika, łańcuchy śniegowe, ...
Dzieci : Podwyższenia i foteliki dla dzieci,fotelik Kiddy Isofix, ...
Preparaty do
konserwacji : Płyn do spryskiwaczy szyb, środki do czyszczenia i konserwacji wnętrza i nadwozia.
07-10-2002
