Peugeot 207 CC 2014 Manuale del proprietario (in Italian)

9INFORMAZIONI PRATICHE
139
207cc_it_Chap09_Info pratiques_ed01-2014

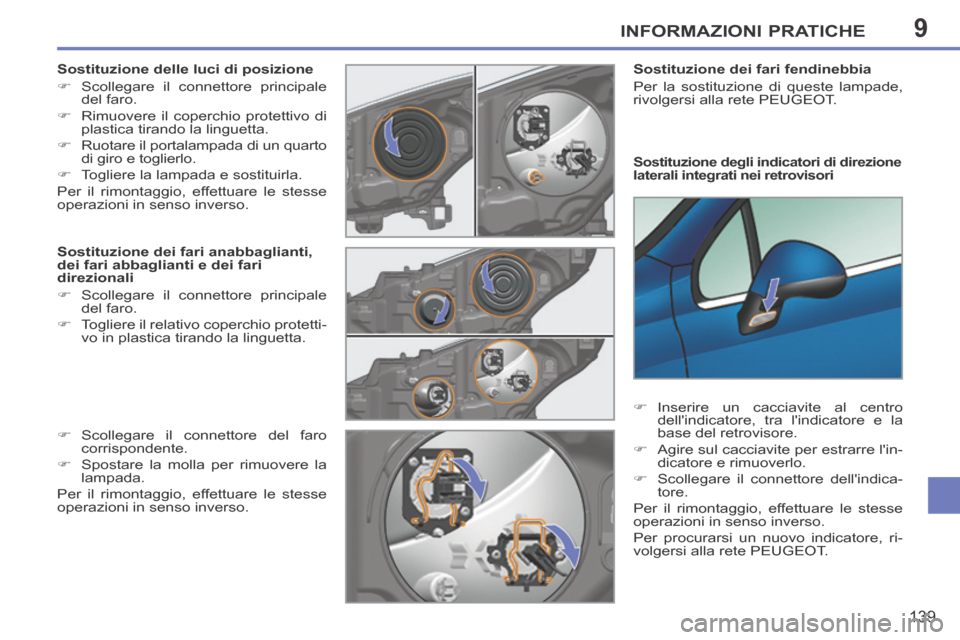

Sostituzione degli indicatori di direzione
laterali integrati nei retrovisori
Sostituzione dei fari fendinebbia
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT.
 Inserire un cacciavite al centro dell'indicatore, tra l'indicatore e la
base del retrovisore.
 Agire sul cacciavite per estrarre l'in- dicatore e rimuoverlo.
 Scollegare il connettore dell'indica- tore.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Per procurarsi un nuovo indicatore, ri-
volgersi alla rete PEUGEOT.
Sostituzione delle luci di posizione
 Scollegare il connettore principale
del faro.
 Rimuovere il coperchio protettivo di plastica tirando la linguetta.
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Sostituzione dei fari anabbaglianti,
dei fari abbaglianti e dei fari
direzionali
 Scollegare il connettore principale del faro.
 Togliere il relativo coperchio protetti- vo in plastica tirando la linguetta.
 Scollegare il connettore del faro corrispondente.
 Spostare la molla per rimuovere la lampada.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.

9
i
INFORMAZIONI PRATICHE
140
207cc_it_Chap09_Info pratiques_ed01-2014

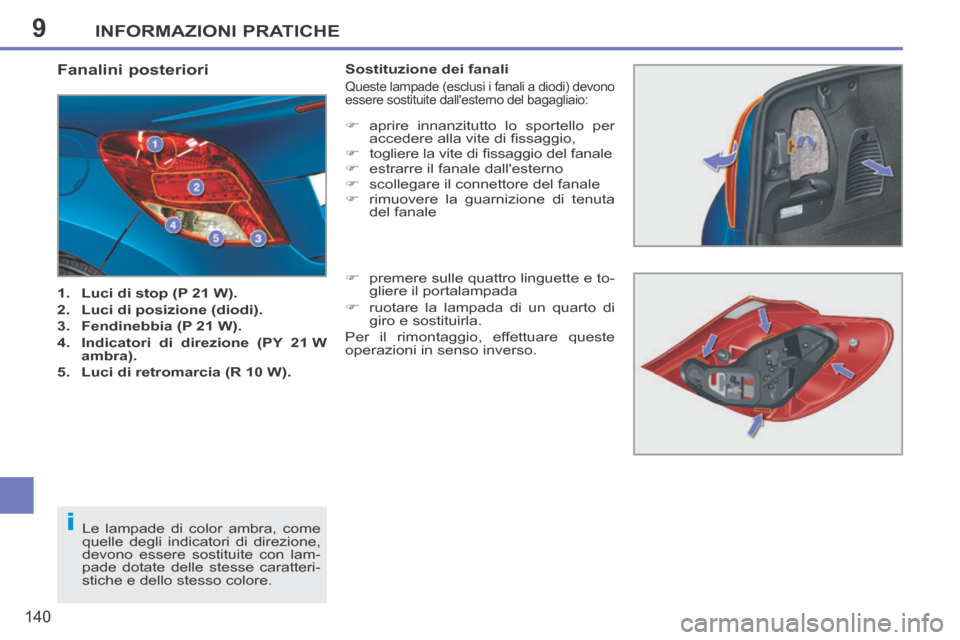

Fanalini posteriori
1. Luci di stop (P 21 W).
2. Luci di posizione (diodi).
3. Fendinebbia (P 21 W).
4. Indicatori di direzione (PY 21 W ambra).
5. Luci di retromarcia (R 10 W). Sostituzione dei fanali
Queste lampade (esclusi i fanali a diodi) devono
essere sostituite dall'esterno del bagagliaio:
 aprire innanzitutto lo sportello per
accedere alla vite di fi ssaggio,
 togliere la vite di fi ssaggio del fanale
 estrarre il fanale dall'esterno
 scollegare il connettore del fanale
 rimuovere la guarnizione di tenuta del fanale
 premere sulle quattro linguette e to- gliere il portalampada
 ruotare la lampada di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Le lampade di color ambra, come
quelle degli indicatori di direzione,
devono essere sostituite con lam-
pade dotate delle stesse caratteri-
stiche e dello stesso colore.

9
!
INFORMAZIONI PRATICHE
141
207cc_it_Chap09_Info pratiques_ed01-2014

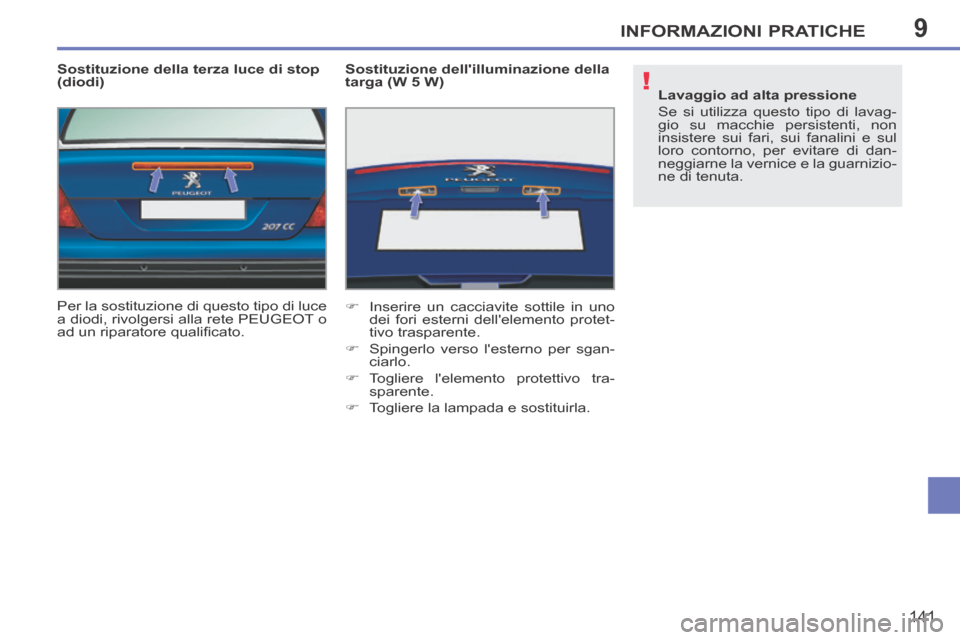

Sostituzione della terza luce di stop
(diodi)
Per la sostituzione di questo tipo di luce
a diodi, rivolgersi alla rete PEUGEOT o
ad un riparatore qualifi cato. Sostituzione dell'illuminazione della
targa (W 5 W)
 Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.
 Spingerlo verso l'esterno per sgan- ciarlo.
 Togliere l'elemento protettivo tra- sparente.
 Togliere la lampada e sostituirla. Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non
insistere sui fari, sui fanalini e sul
loro contorno, per evitare di dan-
neggiarne la vernice e la guarnizio-
ne di tenuta.

9
!
i
INFORMAZIONI PRATICHE
142
207cc_it_Chap09_Info pratiques_ed01-2014
PEUGEOT declina ogni responsa-
bilità in caso di spese di riparazio-
ne o di malfunzionamenti derivanti
dall'installazione di accessori ausi-
liari non forniti e non raccomandati
da PEUGEOT e non montati se-
condo le prescrizioni, in particolare
quando il consumo degli apparec-
chi supplementari collegati supera
i 10 milliampère. Installazione di accessori elettrici
Il circuito elettrico del veicolo è stato
progettato per funzionare con equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul vei-
colo, rivolgersi alla rete PEUGEOT
o ad un riparatore qualifi cato.
SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-
bile bruciato con un fusibile nuovo, per
ovviare ad un'anomalia della relativa
funzione.
Accesso agli attrezzi
La pinzetta di estrazione si trova sul
dorso del coperchio della scatola dei
fusibili del cruscotto.
Per accedervi:
 sganciare il coperchio tirando la parte superiore,
 togliere completamente il coperchio,
 togliere la pinzetta.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario conoscere la causa dell'anomalia
e porvi rimedio.
 Localizzare il fusibile bruciato control- lando lo stato del suo fi lamento.
 Per estrarre il fusibile dal suo allog- gio, utilizzare la pinzetta speciale.
 Sostituire sempre il fusibile bruciato con un fusibile dello stesso ampe-
raggio.
 Verifi care la corrispondenza tra il numero inciso sulla scatola, l'ampe-
raggio inciso sopra e le tabelle qui
sotto. Buono
Bruciato

9INFORMAZIONI PRATICHE
143
207cc_it_Chap09_Info pratiques_ed01-2014

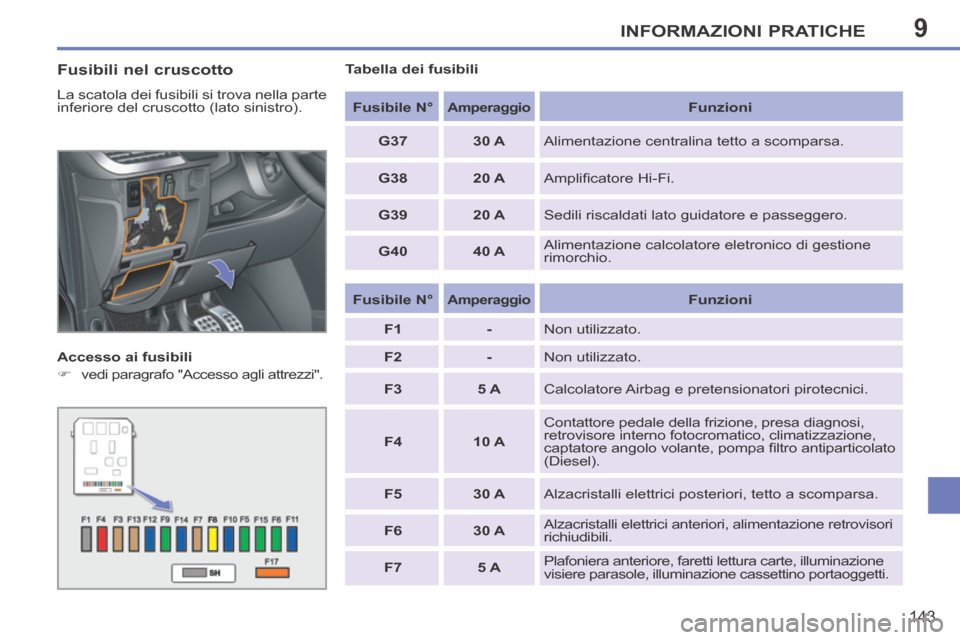

Fusibili nel cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
 vedi paragrafo "Accesso agli attrezzi". Tabella dei fusibili
Fusibile N° Amperaggio Funzioni
G37 30 A Alimentazione centralina tetto a scomparsa.
G38 20 A Amplifi catore Hi-Fi.
G39 20 A Sedili riscaldati lato guidatore e passeggero.
G40 40 A Alimentazione calcolatore eletronico di gestione
rimorchio.
Fusibile N°
Amperaggio Funzioni
F1 - Non utilizzato.
F2 - Non utilizzato.
F3 5 A Calcolatore Airbag e pretensionatori pirotecnici.
F4 10 A Contattore pedale della frizione, presa diagnosi,
retrovisore interno fotocromatico, climatizzazione,
captatore angolo volante, pompa fi ltro antiparticolato
(Diesel).
F5 30 A Alzacristalli elettrici posteriori, tetto a scomparsa.
F6 30 A Alzacristalli elettrici anteriori, alimentazione retrovisori
richiudibili.
F7 5 A Plafoniera anteriore, faretti lettura carte, illuminazione
visiere parasole, illuminazione cassettino portaoggetti.

9INFORMAZIONI PRATICHE
144
207cc_it_Chap09_Info pratiques_ed01-2014

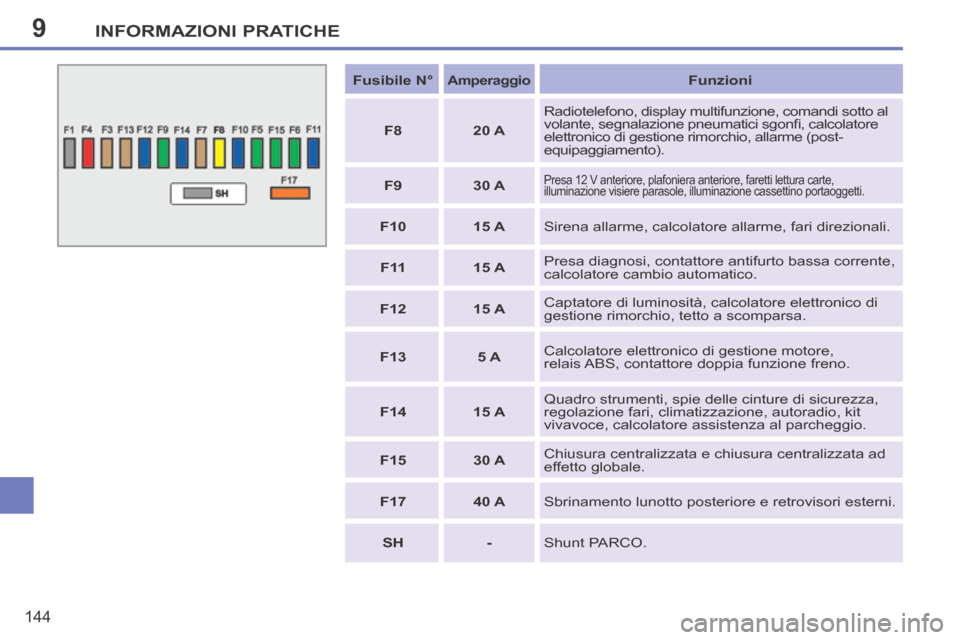

Fusibile N° Amperaggio Funzioni
F8 20 A Radiotelefono, display multifunzione, comandi sotto al
volante, segnalazione pneumatici sgonfi , calcolatore
elettronico di gestione rimorchio, allarme (post-
equipaggiamento).
F9 30 A
Presa 12 V anteriore, plafoniera anteriore, faretti lettura carte,
illuminazione visiere parasole, illuminazione cassettino portaoggetti.
F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.
F 11 15 A Presa diagnosi, contattore antifurto bassa corrente,
calcolatore cambio automatico.
F12 15 A Captatore di luminosità, calcolatore elettronico di
gestione rimorchio, tetto a scomparsa.
F13 5 A Calcolatore elettronico di gestione motore,
relais ABS, contattore doppia funzione freno.
F14 15 A Quadro strumenti, spie delle cinture di sicurezza,
regolazione fari, climatizzazione, autoradio, kit
vivavoce, calcolatore assistenza al parcheggio.
F15 30 A Chiusura centralizzata e chiusura centralizzata ad
effetto globale.
F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.
SH - Shunt PARCO.

9INFORMAZIONI PRATICHE
145
207cc_it_Chap09_Info pratiques_ed01-2014

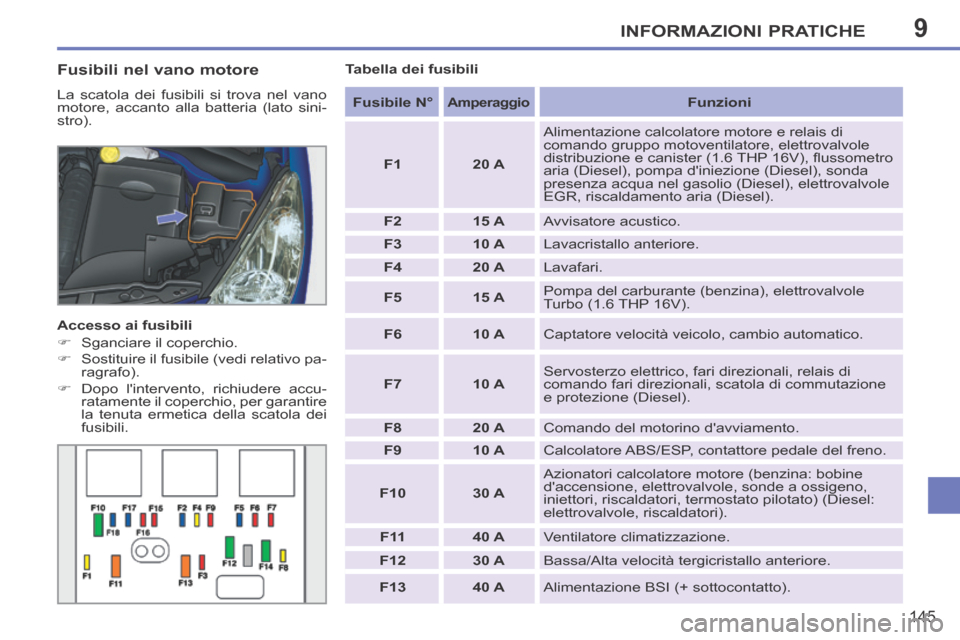

Fusibili nel vano motore
La scatola dei fusibili si trova nel vano
motore, accanto alla batteria (lato sini-
stro).
Accesso ai fusibili
 Sganciare il coperchio.
 Sostituire il fusibile (vedi relativo pa-ragrafo).
 Dopo l'intervento, richiudere accu- ratamente il coperchio, per garantire
la tenuta ermetica della scatola dei
fusibili. Tabella dei fusibili
Fusibile N° Amperaggio Funzioni
F1 20 A Alimentazione calcolatore motore e relais di
comando gruppo motoventilatore, elettrovalvole
distribuzione e canister (1.6 THP 16V), fl ussometro
aria (Diesel), pompa d'iniezione (Diesel), sonda
presenza acqua nel gasolio (Diesel), elettrovalvole
EGR, riscaldamento aria (Diesel).
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore.
F4 20 A Lavafari.
F5 15 A Pompa del carburante (benzina), elettrovalvole
Turbo (1.6 THP 16V).
F6 10 A Captatore velocità veicolo, cambio automatico.
F7 10 A Servosterzo elettrico, fari direzionali, relais di
comando fari direzionali, scatola di commutazione
e protezione (Diesel).
F8 20 A Comando del motorino d'avviamento.
F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.
F10 30 A Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, termostato pilotato) (Diesel:
elettrovalvole, riscaldatori).
F 11 40 A Ventilatore climatizzazione.
F12 30 A Bassa/Alta velocità tergicristallo anteriore.
F13 40 A Alimentazione BSI (+ sottocontatto).

9INFORMAZIONI PRATICHE
146
207cc_it_Chap09_Info pratiques_ed01-2014

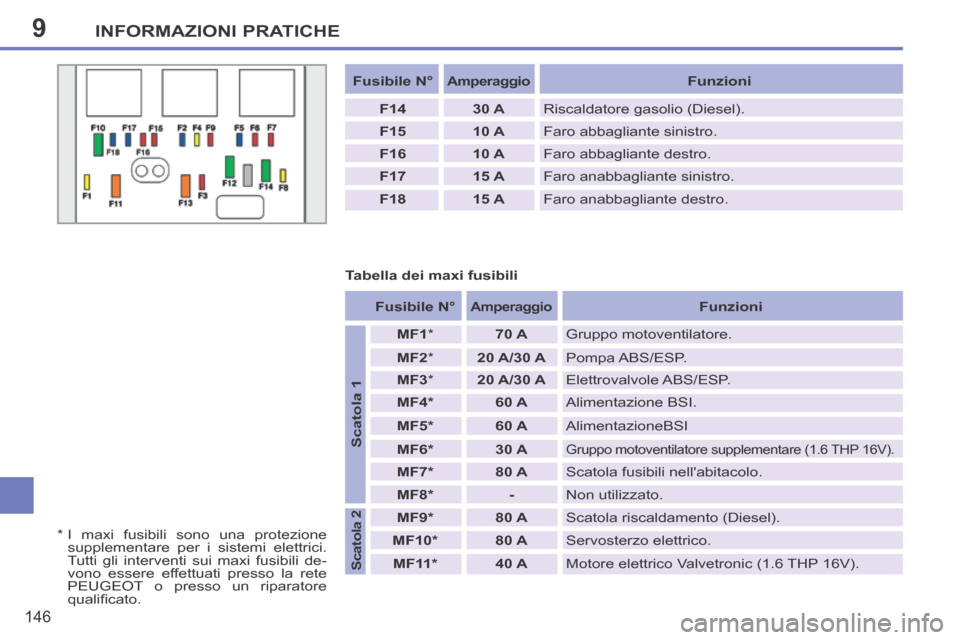

Fusibile N° Amperaggio Funzioni
F14 30 A Riscaldatore gasolio (Diesel).
F15 10 A Faro abbagliante sinistro.
F16 10 A Faro abbagliante destro.
F17 15 A Faro anabbagliante sinistro.
F18 15 A Faro anabbagliante destro.
Tabella dei maxi fusibili
* I maxi fusibili sono una protezione supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT o presso un riparatore
qualifi cato.
Fusibile N° Amperaggio Funzioni
Scatola 1
MF1 * 70 A Gruppo motoventilatore.
MF2 * 20 A/30 A Pompa ABS/ESP.
MF3 * 20 A/30 A Elettrovalvole ABS/ESP.
MF4 * 60 A Alimentazione BSI.
MF5 * 60 A AlimentazioneBSI
MF6 * 30 A
Gruppo motoventilatore supplementare (1.6 THP 16V).
MF7 * 80 A Scatola fusibili nell'abitacolo.
MF8 * - Non utilizzato.
Scatola 2
MF9 * 80 A Scatola riscaldamento (Diesel).
MF10 * 80 A Servosterzo elettrico.
MF11 * 40 A Motore elettrico Valvetronic (1.6 THP 16V).

9
!
INFORMAZIONI PRATICHE
147
207cc_it_Chap09_Info pratiques_ed01-2014

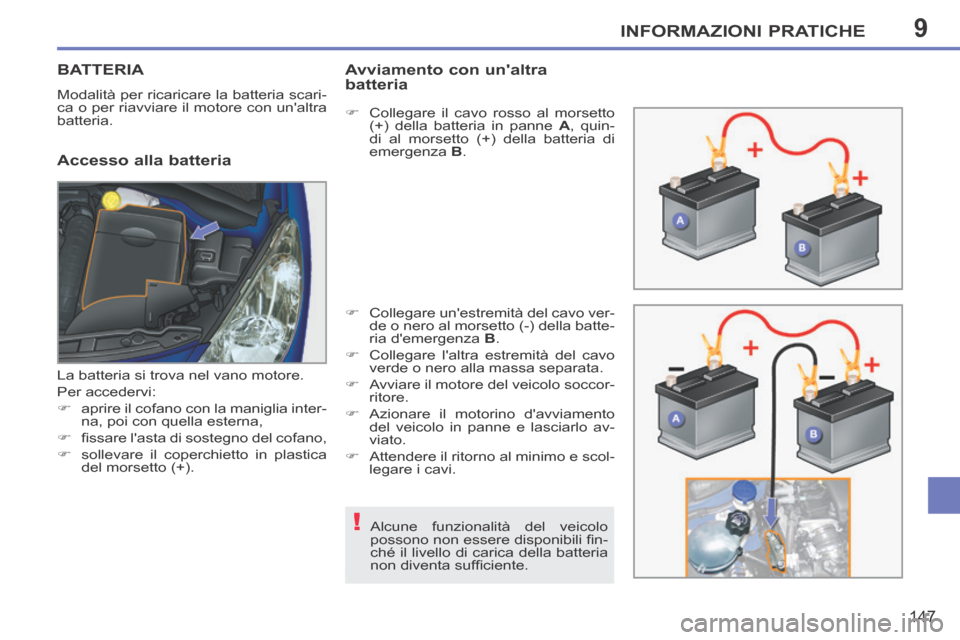

BATTERIA
Modalità per ricaricare la batteria scari-
ca o per riavviare il motore con un'altra
batteria.
Accesso alla batteria
Avviamento con un'altra batteria
 Collegare il cavo rosso al morsetto (+) della batteria in panne A , quin-
di al morsetto (+) della batteria di
emergenza B .
 Collegare un'estremità del cavo ver- de o nero al morsetto (-) della batte-
ria d'emergenza B .
 Collegare l'altra estremità del cavo verde o nero alla massa separata.
 Avviare il motore del veicolo soccor- ritore.
 Azionare il motorino d'avviamento del veicolo in panne e lasciarlo av-
viato.
 Attendere il ritorno al minimo e scol- legare i cavi.
La batteria si trova nel vano motore.
Per accedervi:
 aprire il cofano con la maniglia inter-
na, poi con quella esterna,
 fi ssare l'asta di sostegno del cofano,
 sollevare il coperchietto in plastica del morsetto (+).
Alcune funzionalità del veicolo
possono non essere disponibili fi n-
ché il livello di carica della batteria
non diventa suffi ciente.

9
!
i
INFORMAZIONI PRATICHE
148
207cc_it_Chap09_Info pratiques_ed01-2014

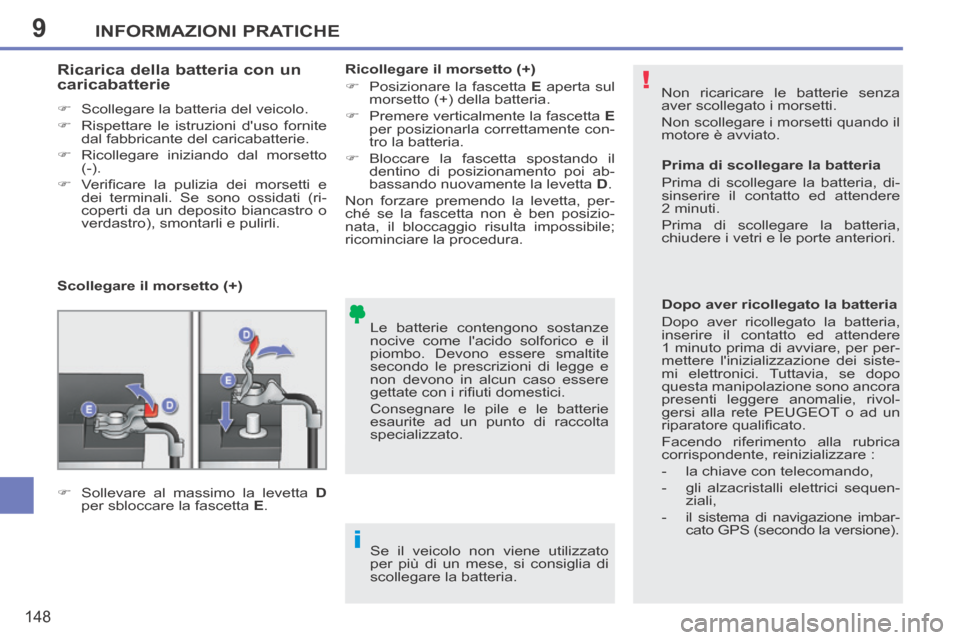

Non ricaricare le batterie senza
aver scollegato i morsetti.
Non scollegare i morsetti quando il
motore è avviato.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.
Ricarica della batteria con un caricabatterie
 Scollegare la batteria del veicolo.
 Rispettare le istruzioni d'uso fornite dal fabbricante del caricabatterie.
 Ricollegare iniziando dal morsetto (-).
 Verifi care la pulizia dei morsetti e dei terminali. Se sono ossidati (ri-
coperti da un deposito biancastro o
verdastro), smontarli e pulirli.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria,
inserire il contatto ed attendere
1 minuto prima di avviare, per per-
mettere l'inizializzazione dei siste-
mi elettronici. Tuttavia, se dopo
questa manipolazione sono ancora
presenti leggere anomalie, rivol-
gersi alla rete PEUGEOT o ad un
riparatore qualifi cato.
Facendo riferimento alla rubrica
corrispondente, reinizializzare :
- la chiave con telecomando,
- gli alzacristalli elettrici sequen-
ziali,
- il sistema di navigazione imbar- cato GPS (secondo la versione).
Scollegare il morsetto (+)
Ricollegare il morsetto (+)
 Posizionare la fascetta
E aperta sul
morsetto (+) della batteria.
 Premere verticalmente la fascetta E
per posizionarla correttamente con-
tro la batteria.
 Bloccare la fascetta spostando il dentino di posizionamento poi ab-
bassando nuovamente la levetta D .
Non forzare premendo la levetta, per-
ché se la fascetta non è ben posizio-
nata, il bloccaggio risulta impossibile;
ricominciare la procedura.
 Sollevare al massimo la levetta D
per sbloccare la fascetta E .
