PEUGEOT 3008 2014 Kezelési útmutató (in Hungarian)

99
Első könyöktámasz
Tárolóhely
Egy szellőzőnyíláson át hűtött levegő áramlik be.
WIP csatlakozó - USB olvasó
A csatlakozóegység JACK-csatlakozót és/vagy
USB-portot foglal magában.
Lehetővé teszi hordozható készülékek,
pl.: iPod
® lejátszó vagy pendrive
csatlakoztatását.
Beolvassa és az autórádióra továbbítja az
audiofájlokat (mp3, ogg, wma, wav, stb.),
amelyeket azután a gépkocsi hangszóróin
keresztül hallgathat meg.
A fájlokat a kormánykeréken vagy az autórádió
előlapján lévő kapcsolókkal kezelheti, és meg
is jelenítheti őket a többfunkciós képernyőn. USB-portra kötve a hordozható készülék
automatikusan feltöltődik.
A töltés közben üzenet jelzi, ha a hordozható
készülék fogyasztása meghaladja a gépjármű
által szolgáltatott áramerősséget.
A vezető és az első utas kényelmét szolgáló,
tárolóhelyet is biztosító tartozék.
F

B

al oldalról emelje meg a fedelet.
Az eszköz használatának részletes
ismertetését ld. az „ Audió és
telematika” c. részben.
5
Kialakítás

100
Kiegészítő padlószőnyeg
Visszahelyezés
A vezetőoldali kiegészítő padlószőnyeg
visszahelyezéséhez:
F
h
elyezze el megfelelően a szőnyeget,
F

n
yomja vissza a rögzítőelemeket,
F

e
llenőrizze a szőnyeg megfelelő rögzítését.
Behelyezés
Első behelyezésekor a vezető oldalán kizárólag
a szőnyeghez tartozó tasakban található
rögzítőket használja.
A többi védőszőnyeget egyszerűen a padlóra
kell helyezni.
Eltávolítás
A vezetőoldali kiegészítő padlószőnyeg
kivételéhez:
F
t
olja az ülést leghátsó helyzetébe,
F

p
attintsa ki a rögzítőelemeket,
F

v
egye ki a szőnyeget.
12 V-os tartozék-
c satlakozók
F Ha 12 V-os (max. teljesítmény: 120 W)
tartozékot kíván csatlakoztatni, távolítsa el
a védőkupakot, és helyezze be a megfelelő
adaptert.
A készülék épségének megóvása érdekében
ügyeljen a maximális teljesítmény betartására. A kivehető védőeszköz a gépjármű
padlószőnyegét óvja.
A pedálok beszorulásának elkerülése
érdekében:
-
k

izárólag a gépjárműben található
rögzítésekhez illő kiegészítő
padlószőnyeget használjon; a
rögzítések használata elengedhetetlen,
-

s
oha ne helyezzen egymásra több
védőszőnyeget.
A PE
u

g
E
O
t ál
tal nem ajánlott
kiegészítő padlószőnyeg használata
akadályozhatja a pedálok mozgását,
és a sebességszabályozó/-korlátozó
berendezés meghibásodásához vezethet.
A PEUGEOT által ajánlott kiegészítő
padlószőnyegeket két rögzítőelemmel látták
el, melyek az ülés alatt találhatók.
Kialakítás

101
Hátsó multimédiás rendszer
A hátsó utasok egy vagy két külső
hordozható lejátszót (hordozható audio- és
videolejátszó, játékkonzol, DVD-lejátszó, stb.)
csatlakoztathatnak a multimédiás rendszerre.
A hangot két vezeték nélküli Bluetooth
®
fejhallgató közvetíti, a videolejátszás pedig
az első ülések fejtámlájának hátsó részébe
beépített két 7 colos képernyőn történik.
Leírás
A rendszer csak járó motornál működik. A rendszer részei:
-

a k
özépkonzol hátoldalán kialakított
csatlakozó- és vezérlőpanel,
-
a
z első ülések fejtámláiba beépített két
7 colos képernyő (védőhuzattal),
-
k
ét Bluetooth technológiás, vezeték nélküli
fejhallgató újratölthető akkumulátorokkal,
-
e
gy 12 voltos töltő, mely két kimenettel
rendelkezik a két fejhallgató egyidejű
töltéséhez. 1.

Kapcsoló
2.
A
V1 videobemenet (sárga RCA-csatlakozó)
3.
„
A” sztereó audiobemenetek (piros és fehér
RCA-csatlakozó)
4.
A
V2 videobemenet (sárga RCA-csatlakozó)
5.
„
B” sztereó audiobemenetek (piros és
fehér RCA-csatlakozó)
6.
K
ijelzési opciók a bal oldali képernyőn (AV1
vagy AV2)
7.
K
ijelzési opciók a jobb oldali képernyőn
(AV1 vagy AV2)
8.
B
luetooth audio-fejhallgatók csatlakoztatási
visszajelzései (kék)
5
Kialakítás

102
1. Képernyő kapcsológombja
2. Kijelzés beállítógombjai
Mindkét fejhallgatón egy kapcsoló,
egy csatlakoztatási visszajelzés (kék)
és egy forrásválasztó (A vagy B)
található.
Működés
F Járó motornál csatlakoztassa hordozható
berendezését az RCA-csatlakozókhoz (pl. az
AV1-hez bal oldalon).
F Nyomja meg a kapcsolót a vezérlőpanelen: kigyullad a jelzőlámpa és az AV1
visszajelzések.
F

N
yomja meg hosszan a fejhallgató
kapcsolóját: a jelzőlámpa kék színnel villog.
F

N
yomja meg hosszan a kapcsolót
a vezérlőpanelen: a fejhallgató
csatlakoztatása akkor történt meg, ha a
fejhallgató és a rendszer kék jelzőlámpái
folyamatosan világítanak.
F

A másik fejhallgató esetében is hajtsa végre a
fenti műveleteket.
F Ha videolejátszóval rendelkezik, nyomja meg a képernyő kapcsolóját.
F

Indítsa el a hordozható berendezés lejátszását.
A multimédiás rendszerre egy harmadik
Bluetooth fejhallgató is csatlakoztatható
(nem tartozék).
Amikor az első utasülés asztalka
helyzetben van, javasoljuk, hogy a
rendszerhez járó védőhuzattal védje a
képernyőt.
A huzatokkal el is takarhatja a
képernyőket.
F

A l
ejátszott video-, illetve audioforrás
bármikor módosítható. Az előbbi a
vezérlőpanel 6-os vagy 7 -es gombjával
(kigyullad a kiválasztott videoforrás
visszajelzése), az utóbbi a fejhallgatón
található forrásválasztóval.
Kialakít

103

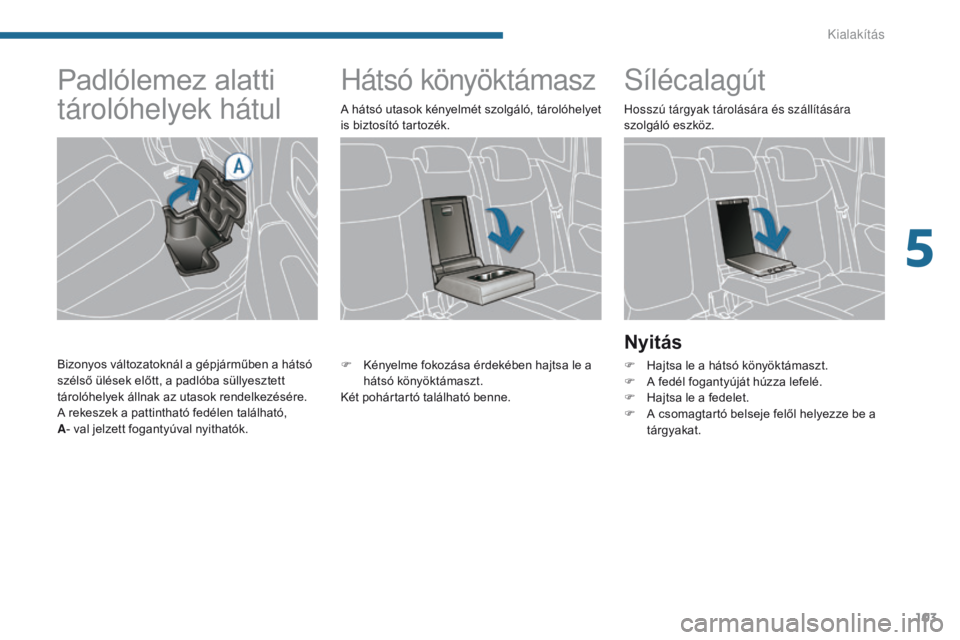

Hátsó könyöktámaszSílécalagút
Nyitás
F Hajtsa le a hátsó könyöktámaszt.
F
A f edél fogantyúját húzza lefelé.
F

H
ajtsa le a fedelet.
F

A c
somagtartó belseje felől helyezze be a
tárgyakat.
F
K
ényelme fokozása érdekében hajtsa le a
hátsó könyöktámaszt.
Két pohártartó található benne. A hátsó utasok kényelmét szolgáló, tárolóhelyet
is biztosító tartozék. Hosszú tárgyak tárolására és szállítására
szolgáló eszköz.
Padlólemez alatti
tárolóhelyek hátul
Bizonyos változatoknál a gépjárműben a hátsó
szélső ülések előtt, a padlóba süllyesztett
tárolóhelyek állnak az utasok rendelkezésére.
A rekeszek a pattintható fedélen található,
A
-
val jelzett fogantyúval nyithatók.
5
Kialakítás

104

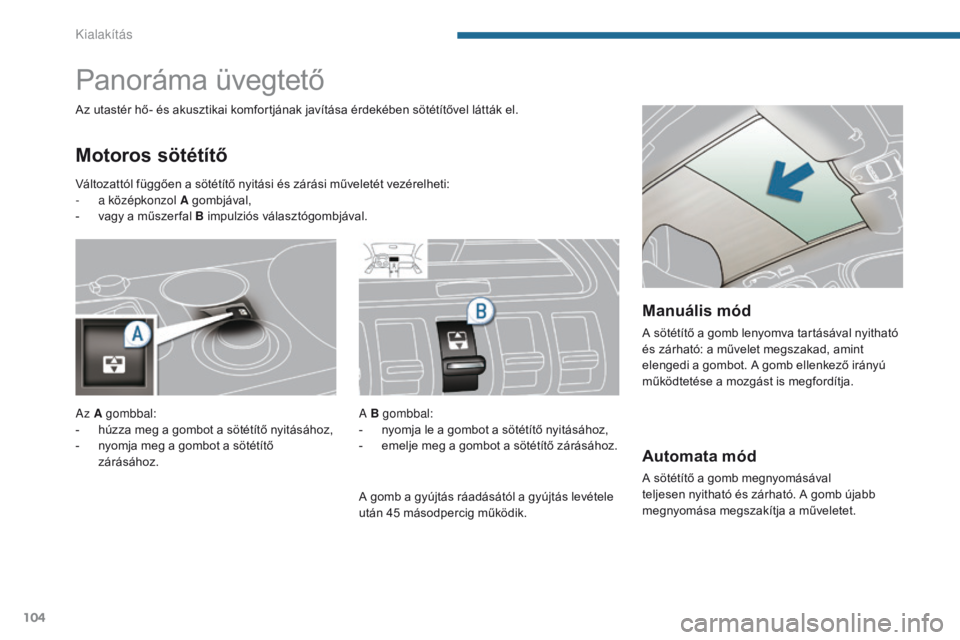

Automata mód
A sötétítő a gomb megnyomásával
teljesen nyitható és zárható. A gomb újabb
megnyomása megszakítja a műveletet.
Panoráma üvegtető
Motoros sötétítő
Az utastér hő- és akusztikai komfortjának javítása érdekében sötétítővel látták el.A B gombbal:
-

n
yomja le a gombot a sötétítő nyitásához,
-

e
melje meg a gombot a sötétítő zárásához.
Manuális mód
A sötétítő a gomb lenyomva tartásával nyitható
és zárható: a művelet megszakad, amint
elengedi a gombot. A gomb ellenkező irányú
működtetése a mozgást is megfordítja.
Változattól függően a sötétítő nyitási és zárási műveletét vezérelheti:
-

a k

özépkonzol A gombjával,
-

v

agy a műszer fal B impulziós választógombjával.
Az A gombbal:
-

h

úzza meg a gombot a sötétítő nyitásához,
-

n

yomja meg a gombot a sötétítő
zárásához.
A gomb a gyújtás ráadásától a gyújtás levétele
után 45 másodpercig működik.
Kialakítás

105

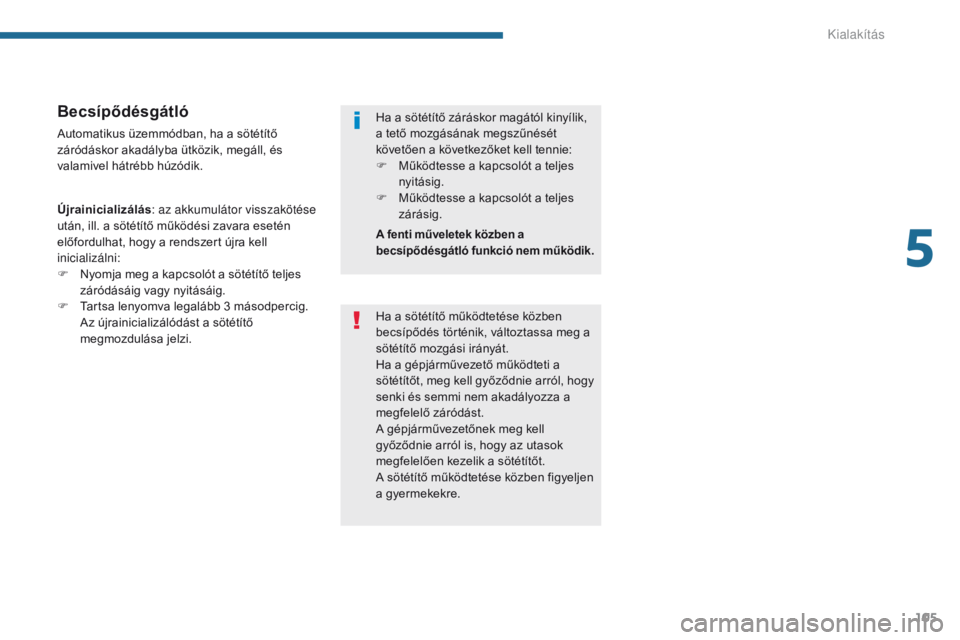

Becsípődésgátló
Automatikus üzemmódban, ha a sötétítő
záródáskor akadályba ütközik, megáll, és
valamivel hátrébb húzódik.
Újrainicializálás: az akkumulátor visszakötése
után, ill. a sötétítő működési zavara esetén
előfordulhat, hogy a rendszert újra kell
inicializálni:
F

N
yomja meg a kapcsolót a sötétítő teljes
záródásáig vagy nyitásáig.
F

T
artsa lenyomva legalább 3 másodpercig.
Az újrainicializálódást a sötétítő
megmozdulása jelzi. Ha a sötétítő záráskor magától kinyílik,
a tető mozgásának megszűnését
követően a következőket kell tennie:
F

M
űködtesse a kapcsolót a teljes
nyitásig.
F

M
űködtesse a kapcsolót a teljes
zárásig.
A fenti műveletek közben a
becsípődésgátló funkció nem működik.
Ha a sötétítő működtetése közben
becsípődés történik, változtassa meg a
sötétítő mozgási irányát.
Ha a gépjárművezető működteti a
sötétítőt, meg kell győződnie arról, hogy
senki és semmi nem akadályozza a
megfelelő záródást.
A gépjárművezetőnek meg kell
győződnie arról is, hogy az utasok
megfelelően kezelik a sötétítőt.
A sötétítő működtetése közben figyeljen
a gyermekekre.
5
Kialakítás

106
A csomagtartó kialakítása
1. Csomagtérfedél
2.
H
orgok
3.
1

2 V- os tar tozék- csatlakozó (120
W)
4.
Ho

rdozható lámpa
5.
H

átsó ülések ledöntésének kapcsolói
6.
Á

llítható csomagtér-padlólemez
(3
helyzet)
7.
R

ögzítőgyűrűk a padlólemezen
8.
T

árolórekeszek
Kialakítás

107

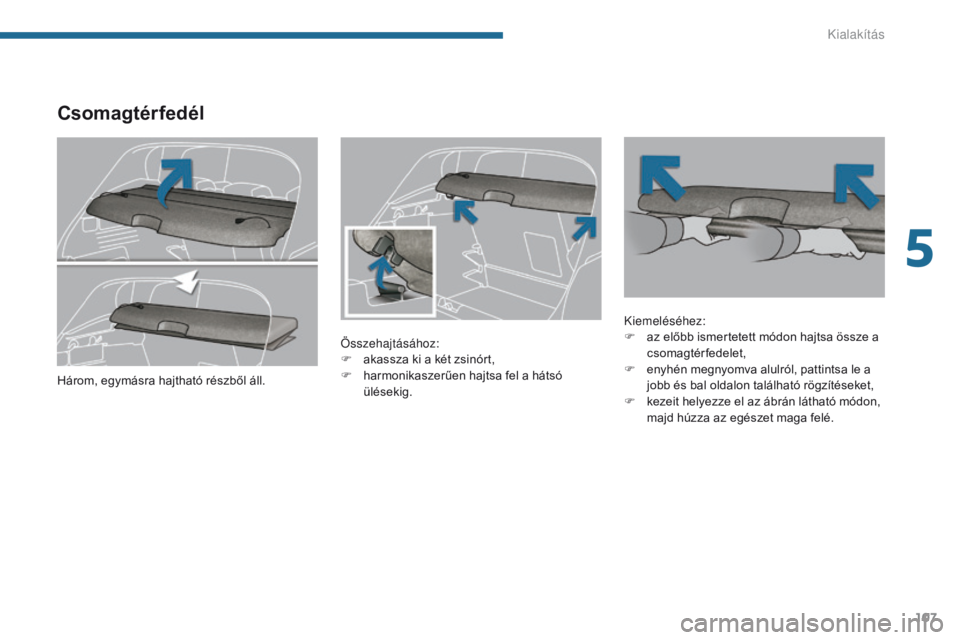

Csomagtérfedél
Összehajtásához:
F a kassza ki a két zsinórt,
F

h
armonikaszerűen hajtsa fel a hátsó
ülésekig. Kiemeléséhez:
F
a z előbb ismertetett módon hajtsa össze a
csomagtérfedelet,
F

e
nyhén megnyomva alulról, pattintsa le a
jobb és bal oldalon található rögzítéseket,
F

k
ezeit helyezze el az ábrán látható módon,
majd húzza az egészet maga felé.
Három, egymásra hajtható részből áll.
5
Kialakítás

108

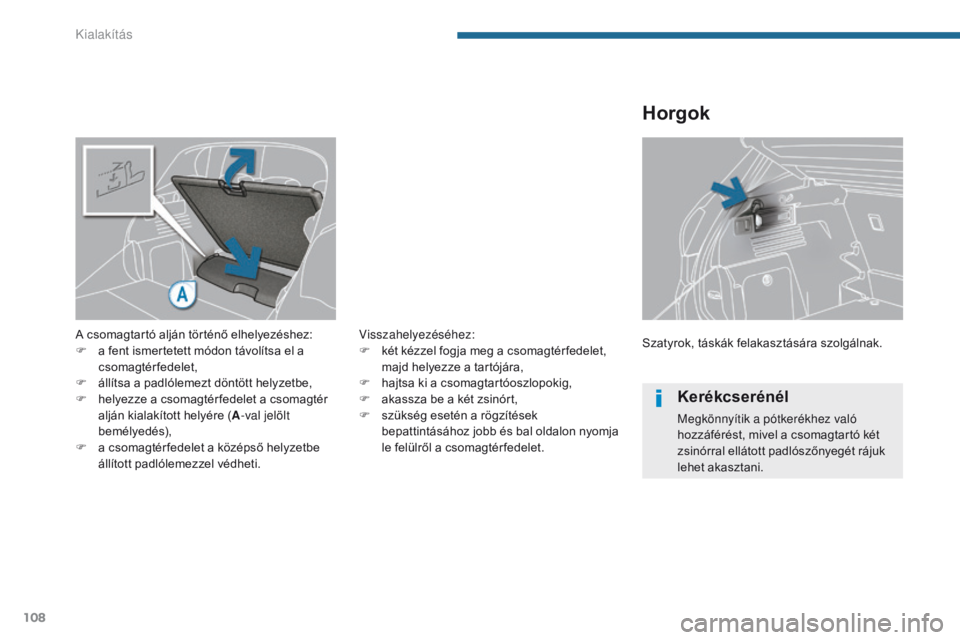

Szatyrok, táskák felakasztására szolgálnak.
Horgok
A csomagtartó alján történő elhelyezéshez:
F a f ent ismertetett módon távolítsa el a
csomagtérfedelet,
F

á
llítsa a padlólemezt döntött helyzetbe,
F

h
elyezze a csomagtér fedelet a csomagtér
alján kialakított helyére ( A-val jelölt
bemélyedés),
F

a c
somagtér fedelet a középső helyzetbe
állított padlólemezzel védheti. Visszahelyezéséhez:
F
k ét kézzel fogja meg a csomagtér fedelet,
majd helyezze a tartójára,
F

hajt
sa ki a csomagtartóoszlopokig,
F

a
kassza be a két zsinórt,
F

s
zükség esetén a rögzítések
bepattintásához jobb és bal oldalon nyomja
le felülről a csomagtér fedelet.
Kerékcserénél
Megkönnyítik a pótkerékhez való
hozzáférést, mivel a csomagtartó két
zsinórral ellátott padlószőnyegét rájuk
lehet akasztani.
Kialakít
