Peugeot 3008 Hybrid 4 2012 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2012Pages: 284, PDF-Größe: 14.22 MB
Page 91 of 284
ÖF
F
89

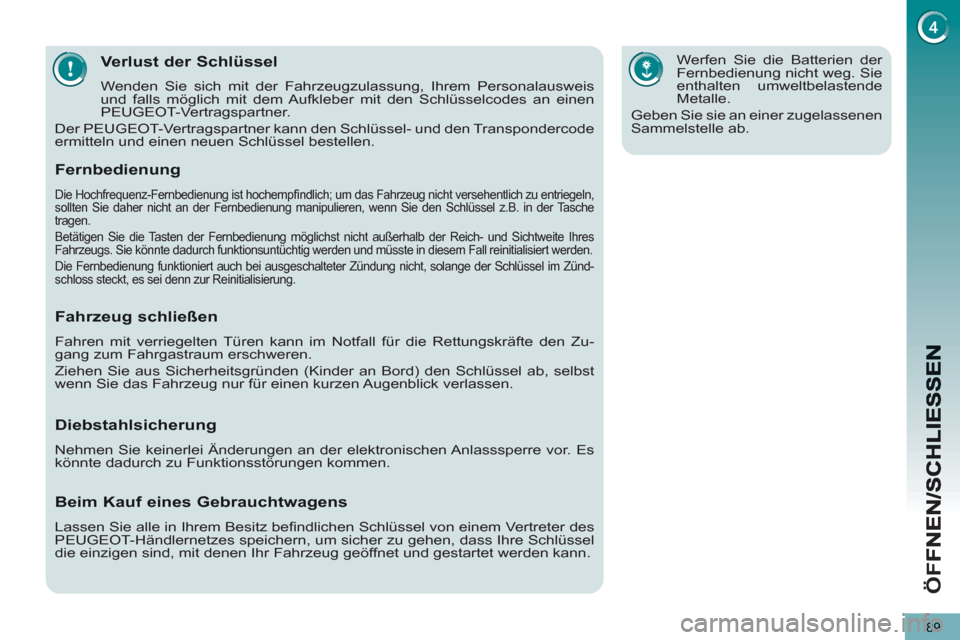

Verlust der Schlüssel
Wenden Sie sich mit der Fahrzeugzulassung, Ihrem Personalausweis
und falls möglich mit dem Aufkleber mit den Schlüsselcodes an einen
PEUGEOT-Vertragspartner.
Der PEUGEOT-Vertragspartner kann den Schlüssel- und den Transpondercode
ermitteln und einen neuen Schlüssel bestellen.
Werfen Sie die Batterien der
Fernbedienung nicht weg. Sie
enthalten umweltbelastende
Metalle.
Geben Sie sie an einer zugelassenen
Sammelstelle ab.
Fernbedienung
Die Hochfrequenz-Fernbedienung ist hochempfi ndlich; um das Fahrzeug nicht versehentlich zu entriegeln,
sollten Sie daher nicht an der Fernbedienung manipulieren, wenn Sie den Schlüssel z.B. in der Tasche
tragen.
Betätigen Sie die Tasten der Fernbedienung möglichst nicht außerhalb der Reich- und Sichtweite Ihres
Fahrzeugs. Sie könnte dadurch funktionsuntüchtig werden und müsste in diesem Fall reinitialisiert werden.
Die Fernbedienung funktioniert auch bei ausgeschalteter Zündung nicht, solange der Schlüssel im Zünd-
schloss steckt, es sei denn zur Reinitialisierung.
Fahrzeug schließen
Fahren mit verriegelten Türen kann im Notfall für die Rettungskräfte den Zu-
gang zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder an Bord) den Schlüssel ab, selbst
wenn Sie das Fahrzeug nur für einen kurzen Augenblick verlassen.
Diebstahlsicherung
Nehmen Sie keinerlei Änderungen an der elektronischen Anlasssperre vor. Es
könnte dadurch zu Funktionsstörungen kommen.
Beim Kauf eines Gebrauchtwagens
Lassen Sie alle in Ihrem Besitz befi ndlichen Schlüssel von einem Vertreter des
PEUGEOT-Händlernetzes speichern, um sicher zu gehen, dass Ihre Schlüssel
die einzigen sind, mit denen Ihr Fahrzeug geöffnet und gestartet werden kann.
Page 92 of 284
ÖF
F
90

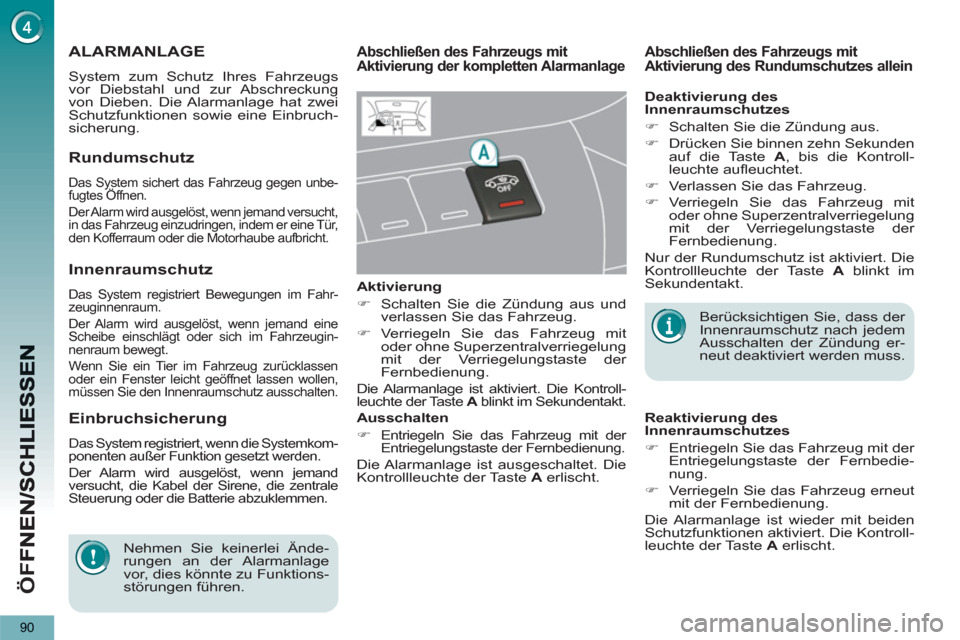

ALARMANLAGE
System zum Schutz Ihres Fahrzeugs
vor Diebstahl und zur Abschreckung
von Dieben. Die Alarmanlage hat zwei
Schutzfunktionen sowie eine Einbruch-
sicherung.
Abschließen des Fahrzeugs mit Aktivierung der kompletten Alarmanlage
Nehmen Sie keinerlei Ände-
rungen an der Alarmanlage
vor, dies könnte zu Funktions-
störungen führen.
Berücksichtigen Sie, dass der
Innenraumschutz nach jedem
Ausschalten der Zündung er-
neut deaktiviert werden muss.
Reaktivierung des
Innenraumschutzes
)
Entriegeln Sie das Fahrzeug mit der
Entriegelungstaste der Fernbedie-
nung.
)
Verriegeln Sie das Fahrzeug erneut
mit der Fernbedienung.
Die Alarmanlage ist wieder mit beiden
Schutzfunktionen aktiviert. Die Kontroll-
leuchte der Taste A
erlischt.
Abschließen des Fahrzeugs mitAktivierung des Rundumschutzes allein
Aktivierung
)
Schalten Sie die Zündung aus und
verlassen Sie das Fahrzeug.
)
Verriegeln Sie das Fahrzeug mit
oder ohne Superzentralverriegelung
mit der Verriegelungstaste der
Fernbedienung.
Die Alarmanlage ist aktiviert. Die Kontroll-
leuchte der Taste A
blinkt im Sekundentakt.
Rundumschutz
Das System sichert das Fahrzeug gegen unbe-
fugtes Öffnen.
Der Alarm wird ausgelöst, wenn jemand versucht,
in das Fahrzeug einzudringen, indem er eine Tür,
den Kofferraum oder die Motorhaube aufbricht.
Innenraumschutz
Das System registriert Bewegungen im Fahr-
zeuginnenraum.
Der Alarm wird ausgelöst, wenn jemand eine
Scheibe einschlägt oder sich im Fahrzeugin-
nenraum bewegt.
Wenn Sie ein Tier im Fahrzeug zurücklassen
oder ein Fenster leicht geöffnet lassen wollen,
müssen Sie den Innenraumschutz ausschalten.
Einbruchsicherung
Das System registriert, wenn die Systemkom-
ponenten außer Funktion gesetzt werden.
Der Alarm wird ausgelöst, wenn jemand
versucht, die Kabel der Sirene, die zentrale
Steuerung oder die Batterie abzuklemmen.
Ausschalten
)
Entriegeln Sie das Fahrzeug mit der
Entriegelungstaste der Fernbedienung.
Die Alarmanlage ist ausgeschaltet. Die
Kontrollleuchte der Taste A
erlischt.
Deaktivierung des
Innenraumschutzes
)
Schalten Sie die Zündung aus.
)
Drücken Sie binnen zehn Sekunden
auf die Taste A
, bis die Kontroll-
leuchte aufl euchtet.
)
Verlassen Sie das Fahrzeug.
)
Verriegeln Sie das Fahrzeug mit
oder ohne Superzentralverriegelung
mit der Verriegelungstaste der
Fernbedienung.
Nur der Rundumschutz ist aktiviert. Die
Kontrollleuchte der Taste A
blinkt im
Sekundentakt.
Page 93 of 284
ÖF
F
91

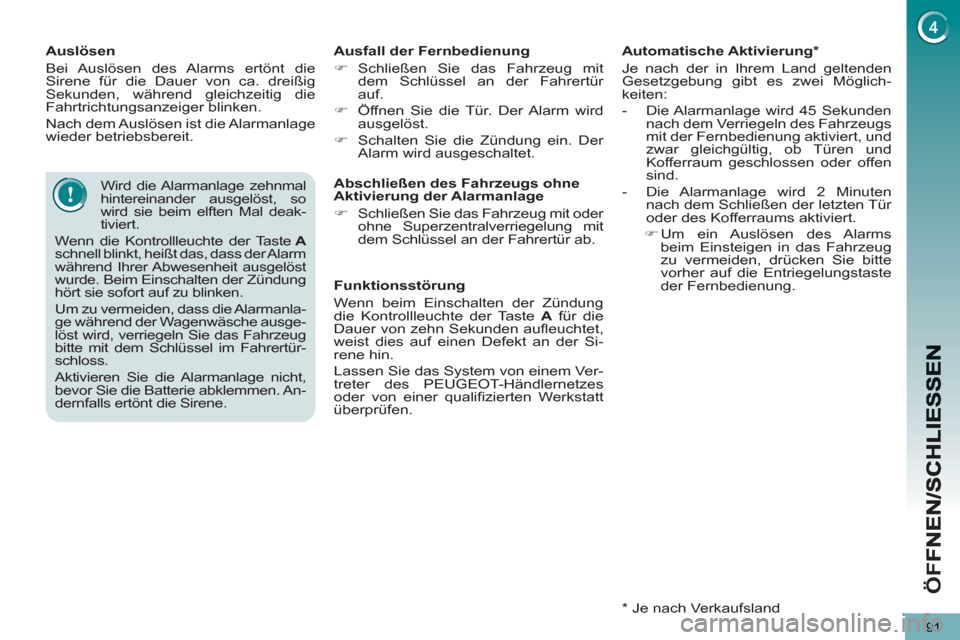

Auslösen
Bei Auslösen des Alarms ertönt die
Sirene für die Dauer von ca. dreißig
Sekunden, während gleichzeitig die
Fahrtrichtungsanzeiger blinken.
Nach dem Auslösen ist die Alarmanlage
wieder betriebsbereit.
Wird die Alarmanlage zehnmal
hintereinander ausgelöst, so
wird sie beim elften Mal deak-
tiviert.
Wenn die Kontrollleuchte der Taste A
schnell blinkt, heißt das, dass der Alarm
während Ihrer Abwesenheit ausgelöst
wurde. Beim Einschalten der Zündung
hört sie sofort auf zu blinken.
Um zu vermeiden, dass die Alarmanla-
ge während der Wagenwäsche ausge-
löst wird, verriegeln Sie das Fahrzeug
bitte mit dem Schlüssel im Fahrertür-
schloss.
Aktivieren Sie die Alarmanlage nicht,
bevor Sie die Batterie abklemmen. An-
dernfalls ertönt die Sirene.
Ausfall der Fernbedienung
)
Schließen Sie das Fahrzeug mit
dem Schlüssel an der Fahrertür
auf.
)
Öffnen Sie die Tür. Der Alarm wird
ausgelöst.
)
Schalten Sie die Zündung ein. Der
Alarm wird ausgeschaltet.
Funktionsstörung
Wenn beim Einschalten der Zündung
die Kontrollleuchte der Taste A
für die
Dauer von zehn Sekunden aufl euchtet,
weist dies auf einen Defekt an der Si-
rene hin.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Werkstatt
überprüfen.
Abschließen des Fahrzeugs ohne
Aktivierung der Alarmanlage
)
Schließen Sie das Fahrzeug mit oder
ohne Superzentralverriegelung mit
dem Schlüssel an der Fahrertür ab.
Automatische Aktivierung *
Je nach der in Ihrem Land geltenden
Gesetzgebung gibt es zwei Möglich-
keiten:
- Die Alarmanlage wird 45 Sekunden
nach dem Verriegeln des Fahrzeugs
mit der Fernbedienung aktiviert, und
zwar gleichgültig, ob Türen und
Kofferraum geschlossen oder offen
sind.
- Die Alarmanlage wird 2 Minuten
nach dem Schließen der letzten Tür
oder des Kofferraums aktiviert.
)
Um ein Auslösen des Alarms
beim Einsteigen in das Fahrzeug
zu vermeiden, drücken Sie bitte
vorher auf die Entriegelungstaste
der Fernbedienung.
*
Je nach Verkaufsland
Page 94 of 284
ÖF
F
92

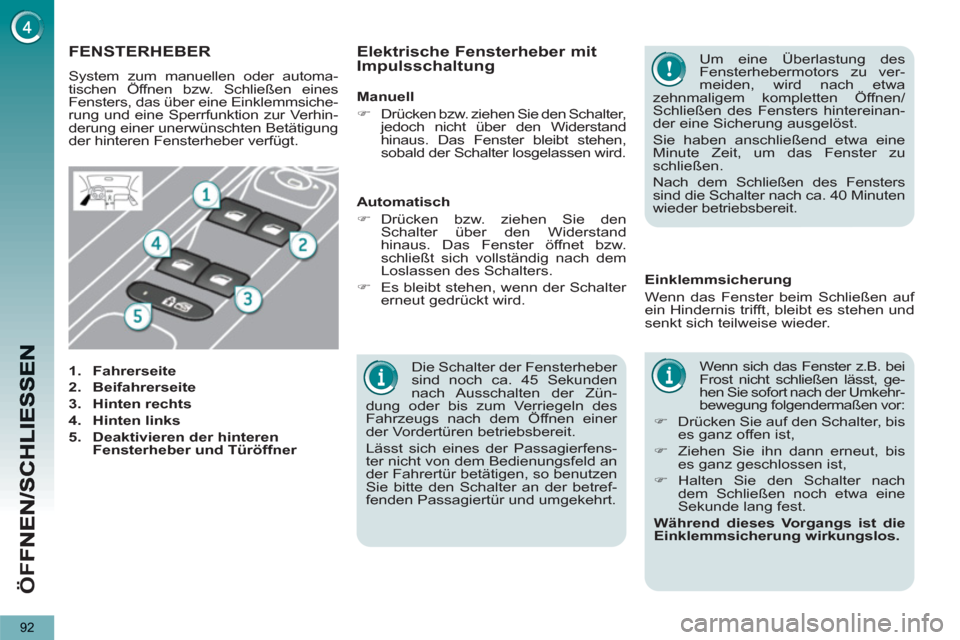

Die Schalter der Fensterheber
sind noch ca. 45 Sekunden
nach Ausschalten der Zün-
dung oder bis zum Verriegeln des
Fahrzeugs nach dem Öffnen einer
der Vordertüren betriebsbereit.
Lässt sich eines der Passagierfens-
ter nicht von dem Bedienungsfeld an
der Fahrertür betätigen, so benutzen
Sie bitte den Schalter an der betref-
fenden Passagiertür und umgekehrt.
FENSTERHEBER
1.
Fahrerseite
2.
Beifahrerseite
3.
Hinten rechts
4.
Hinten links
5.
Deaktivieren der hinteren
Fensterheber und Türöffner
Wenn sich das Fenster z.B. bei
Frost nicht schließen lässt, ge-
hen Sie sofort nach der Umkehr-
bewegung folgendermaßen vor:
)
Drücken Sie auf den Schalter, bis
es ganz offen ist,
)
Ziehen Sie ihn dann erneut, bis
es ganz geschlossen ist,
)
Halten Sie den Schalter nach
dem Schließen noch etwa eine
Sekunde lang fest.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Einklemmsicherung
Wenn das Fenster beim Schließen auf
ein Hindernis trifft, bleibt es stehen und
senkt sich teilweise wieder.
Automatisch
)
Drücken bzw. ziehen Sie den
Schalter über den Widerstand
hinaus. Das Fenster öffnet bzw.
schließt sich vollständig nach dem
Loslassen des Schalters.
)
Es bleibt stehen, wenn der Schalter
erneut gedrückt wird.
Elektrische Fensterheber mit Impulsschaltung
Um eine Überlastung des
Fensterhebermotors zu ver-
meiden, wird nach etwa
zehnmaligem kompletten Öffnen/
Schließen des Fensters hintereinan-
der eine Sicherung ausgelöst.
Sie haben anschließend etwa eine
Minute Zeit, um das Fenster zu
schließen.
Nach dem Schließen des Fensters
sind die Schalter nach ca. 40 Minuten
wieder betriebsbereit.
System zum manuellen oder automa-
tischen Öffnen bzw. Schließen eines
Fensters, das über eine Einklemmsiche-
rung und eine Sperrfunktion zur Verhin-
derung einer unerwünschten Betätigung
der hinteren Fensterheber verfügt.
Manuell
)
Drücken bzw. ziehen Sie den Schalter,
jedoch nicht über den Widerstand
hinaus. Das Fenster bleibt stehen,
sobald der Schalter losgelassen wird.
Page 95 of 284
93
Bei eingeschalteter Kontrollleuchte sind
die hinteren Schalter gesperrt.
Bei ausgeschalteter Kontrollleuchte sind
die hinteren Schalter betriebsbereit.
Mit diesem Schalter werden
auch die Türöffner der hin-
teren Türen blockiert (siehe
Abschnitt "Kindersicherheit").

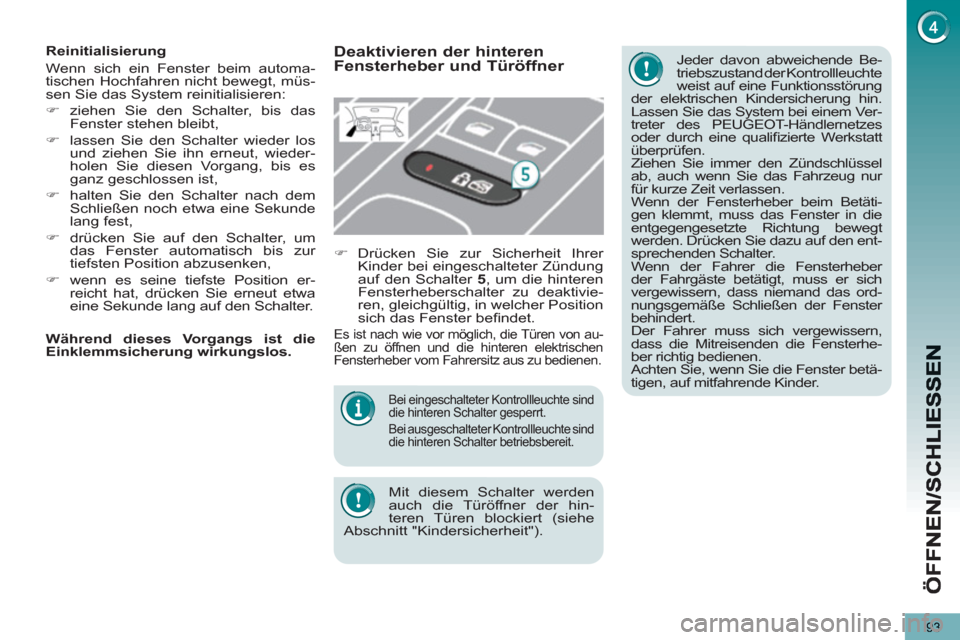

Reinitialisierung
Wenn sich ein Fenster beim automa-
tischen Hochfahren nicht bewegt, müs-
sen Sie das System reinitialisieren:
)
ziehen Sie den Schalter, bis das
Fenster stehen bleibt,
)
lassen Sie den Schalter wieder los
und ziehen Sie ihn erneut, wieder-
holen Sie diesen Vorgang, bis es
ganz geschlossen ist,
)
halten Sie den Schalter nach dem
Schließen noch etwa eine Sekunde
lang fest,
)
drücken Sie auf den Schalter, um
das Fenster automatisch bis zur
tiefsten Position abzusenken,
)
wenn es seine tiefste Position er-
reicht hat, drücken Sie erneut etwa
eine Sekunde lang auf den Schalter.
Jeder davon abweichende Be-
triebszustand der Kontrollleuchte
weist auf eine Funktionsstörung
der elektrischen Kindersicherung hin.
Lassen Sie das System bei einem Ver-
treter des PEUGEOT-Händlernetzes
oder durch eine qualifi zierte Werkstatt
überprüfen.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
für kurze Zeit verlassen.
Wenn der Fensterheber beim Betäti-
gen klemmt, muss das Fenster in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den ent-
sprechenden Schalter.
Wenn der Fahrer die Fensterheber
der Fahrgäste betätigt, muss er sich
vergewissern, dass niemand das ord-
nungsgemäße Schließen der Fenster
behindert.
Der Fahrer muss sich vergewissern,
dass die Mitreisenden die Fensterhe-
ber richtig bedienen.
Achten Sie, wenn Sie die Fenster betä-
tigen, auf mitfahrende Kinder.
Deaktivieren der hinteren
Fensterheber und Türöffner
)
Drücken Sie zur Sicherheit Ihrer
Kinder bei eingeschalteter Zündung
auf den Schalter 5
, um die hinteren
Fensterheberschalter zu deaktivie-
ren, gleichgültig, in welcher Position
sich das Fenster befi ndet.
Es ist nach wie vor möglich, die Türen von au-
ßen zu öffnen und die hinteren elektrischen
Fensterheber vom Fahrersitz aus zu bedienen.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Page 96 of 284
ÖF
F
94

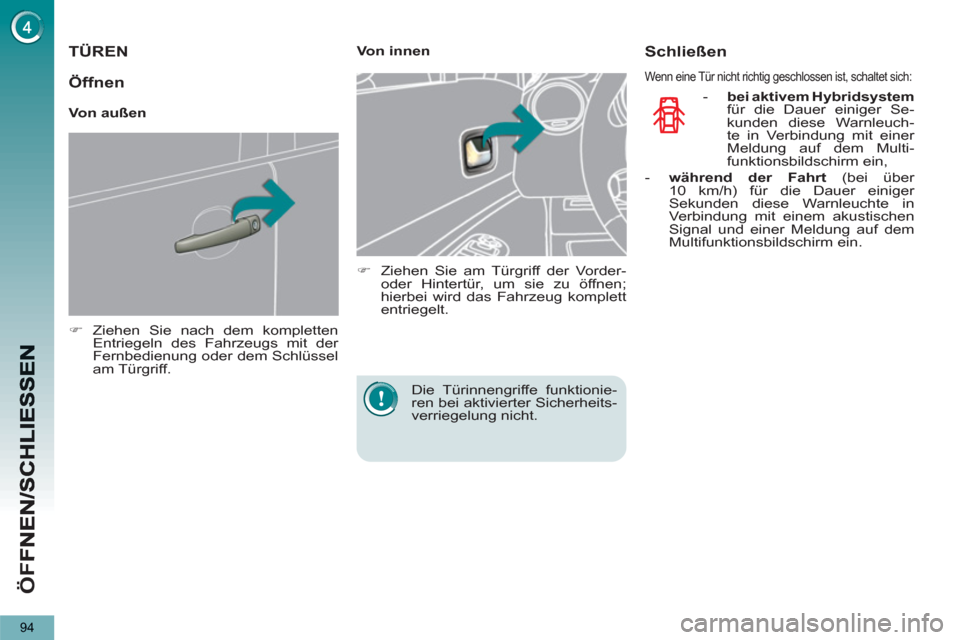

TÜREN
)
Ziehen Sie nach dem kompletten
Entriegeln des Fahrzeugs mit der
Fernbedienung oder dem Schlüssel
am Türgriff.
Von innen
)
Ziehen Sie am Türgriff der Vorder-
oder Hintertür, um sie zu öffnen;
hierbei wird das Fahrzeug komplett
entriegelt.
Die Türinnengriffe funktionie-
ren bei aktivierter Sicherheits-
verriegelung nicht.
Schließen
Wenn eine Tür nicht richtig geschlossen ist, schaltet sich:
- bei aktivem Hybridsystem
für die Dauer einiger Se-
kunden diese Warnleuch-
te in Verbindung mit einer
Meldung auf dem Multi-
funktionsbildschirm ein,
- während der Fahrt
(bei über
10 km/h) für die Dauer einiger
Sekunden diese Warnleuchte in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm ein.
Öffnen
Von außen
Page 97 of 284
ÖF
F
95
Im Fall von Verriegelung /
Sicherheitsverriegelung
von außen
Wenn das Fahrzeug von außen ver-
riegelt oder sicherheitsverriegelt ist,
blinkt die rote Kontrollleuchte, und
die Taste ist wirkungslos.
)
Nach einer einfachen Verriegelung
ziehen Sie den Innenhebel der Tür,
um das Fahrzeug zu entriegeln.
)
Nach einer Sicherheitsverriegelung
benutzen Sie notwendigerweise die
Fernbedienung oder den Schlüssel,
um das Fahrzeug zu entriegeln.
Zur Bestätigung erscheint eine
Meldung auf dem Multifunkti-
onsbildschirm in Verbindung

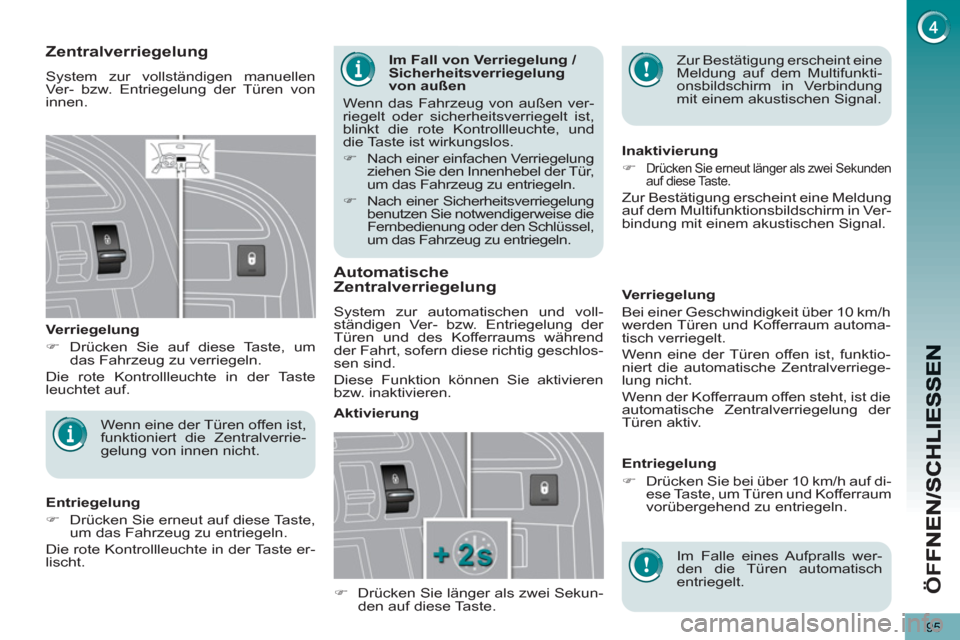

mit einem akustischen Signal. Zentralverriegelung
System zur vollständigen manuellen
Ver- bzw. Entriegelung der Türen von
innen.
Verriegelung
)
Drücken Sie auf diese Taste, um
das Fahrzeug zu verriegeln.
Die rote Kontrollleuchte in der Taste
leuchtet auf.
Automatische
Zentralverriegelung
System zur automatischen und voll-
ständigen Ver- bzw. Entriegelung der
Türen und des Kofferraums während
der Fahrt, sofern diese richtig geschlos-
sen sind.
Diese Funktion können Sie aktivieren
bzw. inaktivieren.
Verriegelung
Bei einer Geschwindigkeit über 10 km/h
werden Türen und Kofferraum automa-
tisch verriegelt.
Wenn eine der Türen offen ist, funktio-
niert die automatische Zentralverriege-
lung nicht.
Wenn der Kofferraum offen steht, ist die
automatische Zentralverriegelung der
Türen aktiv.
Inaktivierung
)
Drücken Sie erneut länger als zwei Sekunden
auf diese Taste.
Zur Bestätigung erscheint eine Meldung
auf dem Multifunktionsbildschirm in Ver-
bindung mit einem akustischen Signal.
Wenn eine der Türen offen ist,
funktioniert die Zentralverrie-
gelung von innen nicht.
Entriegelung
)
Drücken Sie erneut auf diese Taste,
um das Fahrzeug zu entriegeln.
Die rote Kontrollleuchte in der Taste er-
lischt.
Aktivierung
Im Falle eines Aufpralls wer-
den die Türen automatisch
entriegelt.
Entriegelung
)
Drücken Sie bei über 10 km/h auf di-
ese Taste, um Türen und Kofferraum
vorübergehend zu entriegeln.
)
Drücken Sie länger als zwei Sekun-
den auf diese Taste.
Page 98 of 284
ÖF
F
96

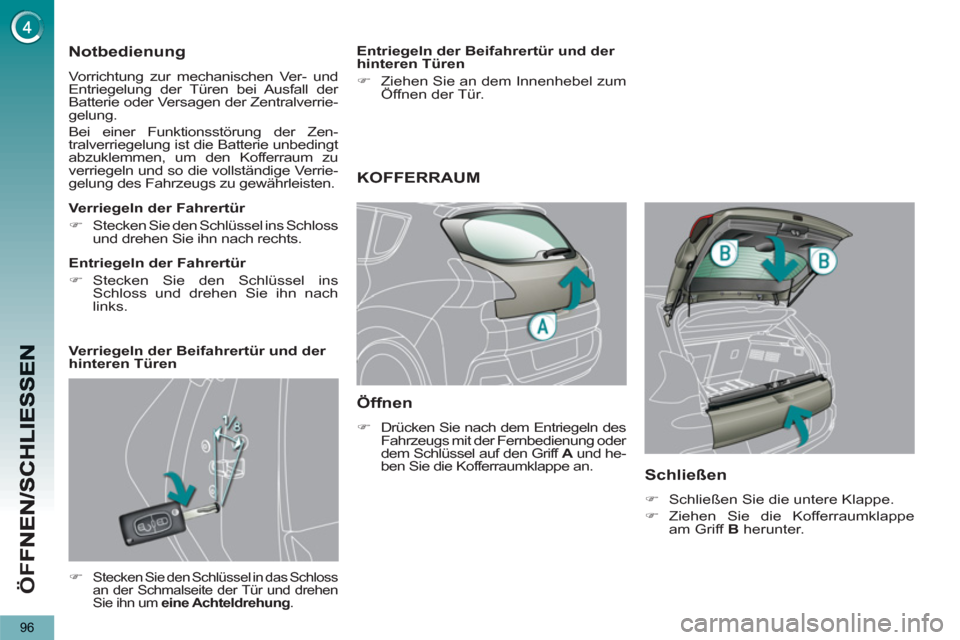

Notbedienung
Vorrichtung zur mechanischen Ver- und
Entriegelung der Türen bei Ausfall der
Batterie oder Versagen der Zentralverrie-
gelung.
Bei einer Funktionsstörung der Zen-
tralverriegelung ist die Batterie unbedingt
abzuklemmen, um den Kofferraum zu
verriegeln und so die vollständige Verrie-
gelung des Fahrzeugs zu gewährleisten.
)
Stecken Sie den Schlüssel in das Schloss
an der Schmalseite der Tür und drehen
Sie ihn um eine Achteldrehung
.
Verriegeln der Fahrertür
)
Stecken Sie den Schlüssel ins Schloss
und drehen Sie ihn nach rechts.
Entriegeln der Fahrertür
)
Stecken Sie den Schlüssel ins
Schloss und drehen Sie ihn nach
links.
Verriegeln der Beifahrertür und der
hinteren Türen
Entriegeln der Beifahrertür und der
hinteren Türen
)
Ziehen Sie an dem Innenhebel zum
Öffnen der Tür.
Öffnen
)
Drücken Sie nach dem Entriegeln des
Fahrzeugs mit der Fernbedienung oder
dem Schlüssel auf den Griff A
und he-
ben Sie die Kofferraumklappe an.
KOFFERRAUM
Schließen
)
Schließen Sie die untere Klappe.
)
Ziehen Sie die Kofferraumklappe
am Griff B
herunter.
Page 99 of 284
97

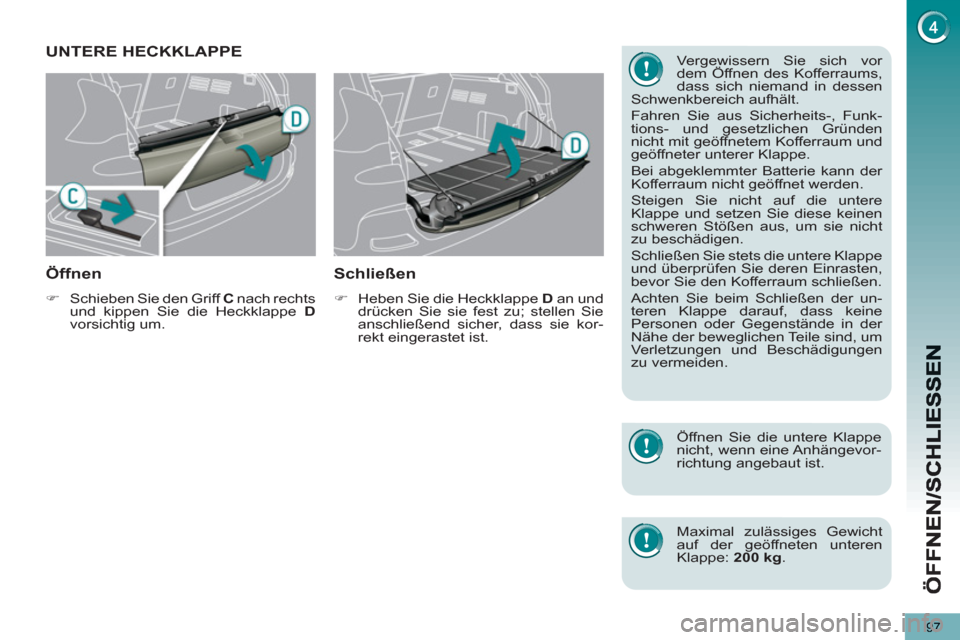

UNTERE HECKKLAPPE
Öffnen
)
Schieben Sie den Griff C
nach rechts
und kippen Sie die Heckklappe D
vorsichtig um.
Schließen
)
Heben Sie die Heckklappe D
an und
drücken Sie sie fest zu; stellen Sie
anschließend sicher, dass sie kor-
rekt eingerastet ist.
Vergewissern Sie sich vor
dem Öffnen des Kofferraums,
dass sich niemand in dessen
Schwenkbereich aufhält.
Fahren Sie aus Sicherheits-, Funk-
tions- und gesetzlichen Gründen
nicht mit geöffnetem Kofferraum und
geöffneter unterer Klappe.
Bei abgeklemmter Batterie kann der
Kofferraum nicht geöffnet werden.
Steigen Sie nicht auf die untere
Klappe und setzen Sie diese keinen
schweren Stößen aus, um sie nicht
zu beschädigen.
Schließen Sie stets die untere Klappe
und überprüfen Sie deren Einrasten,
bevor Sie den Kofferraum schließen.
Achten Sie beim Schließen der un-
teren Klappe darauf, dass keine
Personen oder Gegenstände in der
Nähe der beweglichen Teile sind, um
Verletzungen und Beschädigungen
zu vermeiden.
Öffnen Sie die untere Klappe
nicht, wenn eine Anhängevor-
richtung angebaut ist.
Maximal zulässiges Gewicht
auf der geöffneten unteren
Klappe: 200 kg
.
Page 100 of 284
ÖF
F
98
Solange der Tankverschluss nicht
wieder auf die Einfüllöffnung aufge-
setzt worden ist, lässt sich der Schlüs-
sel nicht aus dem Schloss ziehen.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar durch
den völlig normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.

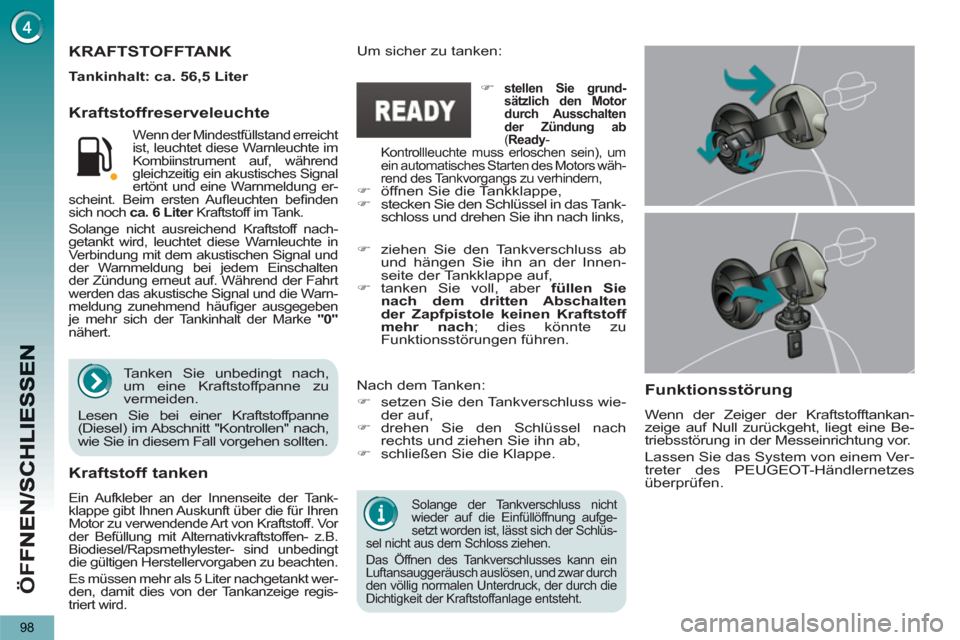

KRAFTSTOFFTANK
Tankinhalt: ca. 56,5 Liter
Um sicher zu tanken:
Nach dem Tanken:
)
setzen Sie den Tankverschluss wie-
der auf,
)
drehen Sie den Schlüssel nach
rechts und ziehen Sie ihn ab,
)
schließen Sie die Klappe.
)
ziehen Sie den Tankverschluss ab
und hängen Sie ihn an der Innen-
seite der Tankklappe auf,
)
tanken Sie voll, aber füllen Sie
nach dem dritten Abschalten
der Zapfpistole keinen Kraftstoff
mehr nach
; dies könnte zu
Funktionsstörungen führen.
Kraftstoffreserveleuchte
Funktionsstörung
Wenn der Zeiger der Kraftstofftankan-
zeige auf Null zurückgeht, liegt eine Be-
triebsstörung in der Messeinrichtung vor.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.
Kraftstoff tanken
Ein Aufkleber an der Innenseite der Tank-
klappe gibt Ihnen Auskunft über die für Ihren
Motor zu verwendende Art von Kraftstoff. Vor
der Befüllung mit Alternativkraftstoffen- z.B.
Biodiesel/Rapsmethylester- sind unbedingt
die gültigen Herstellervorgaben zu beachten.
Es müssen mehr als 5 Liter nachgetankt wer-
den, damit dies von der Tankanzeige regis-
triert wird. Wenn der Mindestfüllstand erreicht
ist, leuchtet diese Warnleuchte im
Kombiinstrument auf, während
gleichzeitig ein akustisches Signal
ertönt und eine Warnmeldung er-
scheint. Beim ersten Aufl euchten befi nden
sich noch ca. 6 Liter
Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff nach-
getankt wird, leuchtet diese Warnleuchte in
Verbindung mit dem akustischen Signal und
der Warnmeldung bei jedem Einschalten
der Zündung erneut auf. Während der Fahrt
werden das akustische Signal und die Warn-
meldung zunehmend häufi ger ausgegeben
je mehr sich der Tankinhalt der Marke "0"
nähert.
Tanken Sie unbedingt nach,
um eine Kraftstoffpanne zu
vermeiden.
Lesen Sie bei einer Kraftstoffpanne
(Diesel) im Abschnitt "Kontrollen" nach,
wie Sie in diesem Fall vorgehen sollten.
)
stellen Sie grund-
sätzlich den Motor
durch Ausschalten
der Zündung ab
( Ready
-
Kontrollleuchte muss erloschen sein), um
ein automatisches Starten des Motors wäh-
rend des Tankvorgangs zu verhindern,
)
öffnen Sie die Tankklappe,
)
stecken Sie den Schlüssel in das Tank-
schloss und drehen Sie ihn nach links,
