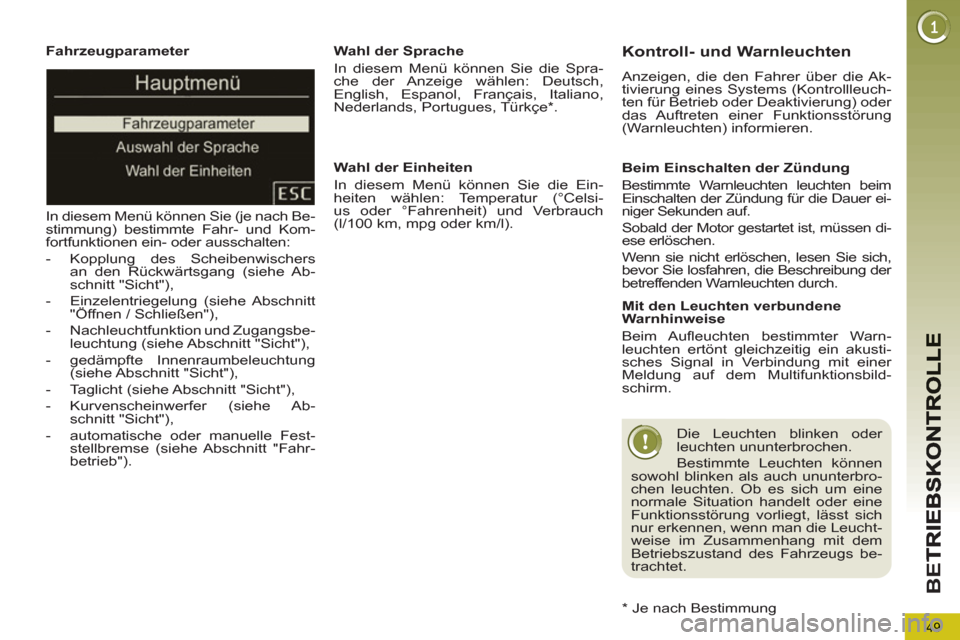

Fahrzeugparameter
In diesem Menü können Sie (je nach Be-
stimmung) bestimmte Fahr- und Kom-
fortfunktionen ein- oder ausschalten:
- Kopplung des Scheibenwischers
an den Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen / Schließen"),
- Nachleuchtfunktion und Zugangsbe-
leuchtung (siehe Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Ab-
schnitt "Sicht"),
- automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb").
Wahl der Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°Celsi-
us oder °Fahrenheit) und Verbrauch
(l/100 km, mpg oder km/l).
Wahl der Sprache
In diesem Menü können Sie die Spra-
che der Anzeige wählen: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .
*
Je nach Bestimmung Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Ak-
tivierung eines Systems (Kontrollleuch-
ten für Betrieb oder Deaktivierung) oder
das Auftreten einer Funktionsstörung
(Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer ei-
niger Sekunden auf.
Sobald der Motor gestartet ist, müssen di-
ese erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich,
bevor Sie losfahren, die Beschreibung der
betreffenden Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufl euchten bestimmter Warn-
leuchten ertönt gleichzeitig ein akusti-
sches Signal in Verbindung mit einer
Meldung auf dem Multifunktionsbild-
schirm.
Die Leuchten blinken oder
leuchten ununterbrochen.
Bestimmte Leuchten können
sowohl blinken als auch ununterbro-
chen leuchten. Ob es sich um eine
normale Situation handelt oder eine
Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leucht-
weise im Zusammenhang mit dem
Betriebszustand des Fahrzeugs be-
trachtet.
Page 52 of 284
50
BE
T

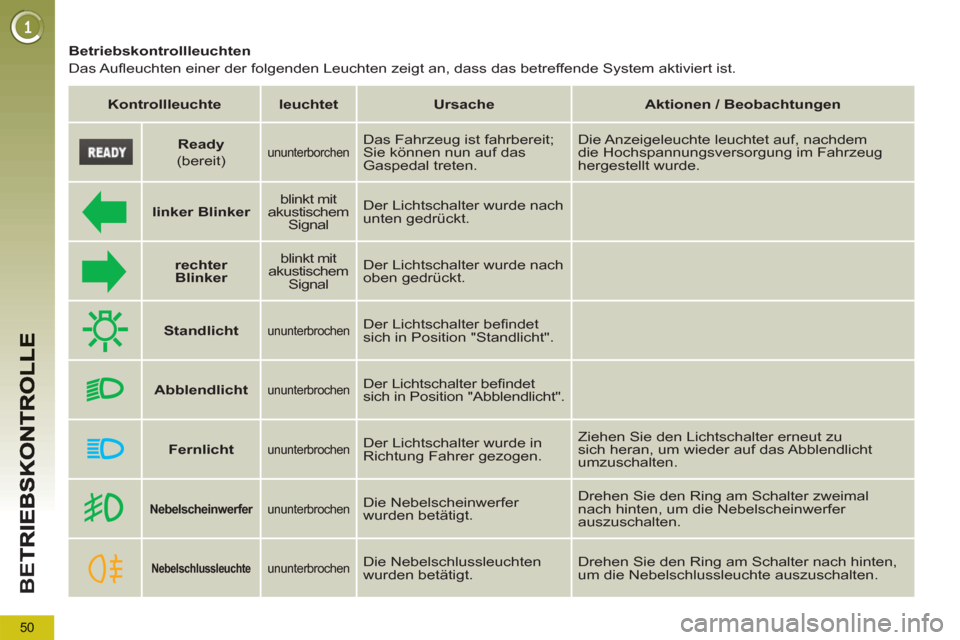

Betriebskontrollleuchten
Das Aufl euchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
linker Blinker
blinkt mit
akustischem
Signal
Der Lichtschalter wurde nach
unten gedrückt.
rechter
Blinker
blinkt mit
akustischem
Signal Der Lichtschalter wurde nach
oben gedrückt.
Standlicht
ununterbrochen
Der Lichtschalter befi ndet
sich in Position "Standlicht".
Abblendlicht
ununterbrochen
Der Lichtschalter befi ndet
sich in Position "Abblendlicht".
Fernlicht
ununterbrochen
Der Lichtschalter wurde in
Richtung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu
sich heran, um wieder auf das Abblendlicht
umzuschalten.
Ready
(bereit)
ununterborchen
Das Fahrzeug ist fahrbereit;
Sie können nun auf das
Gaspedal treten. Die Anzeigeleuchte leuchtet auf, nachdem
die Hochspannungsversorgung im Fahrzeug
hergestellt wurde.
Nebelscheinwerfer
ununterbrochen
Die Nebelscheinwerfer
wurden betätigt. Drehen Sie den Ring am Schalter zweimal
nach hinten, um die Nebelscheinwerfer
auszuschalten.
Nebelschlussleuchte
ununterbrochen
Die Nebelschlussleuchten
wurden betätigt. Drehen Sie den Ring am Schalter nach hinten,
um die Nebelschlussleuchte auszuschalten.
Page 53 of 284
51
BE
T

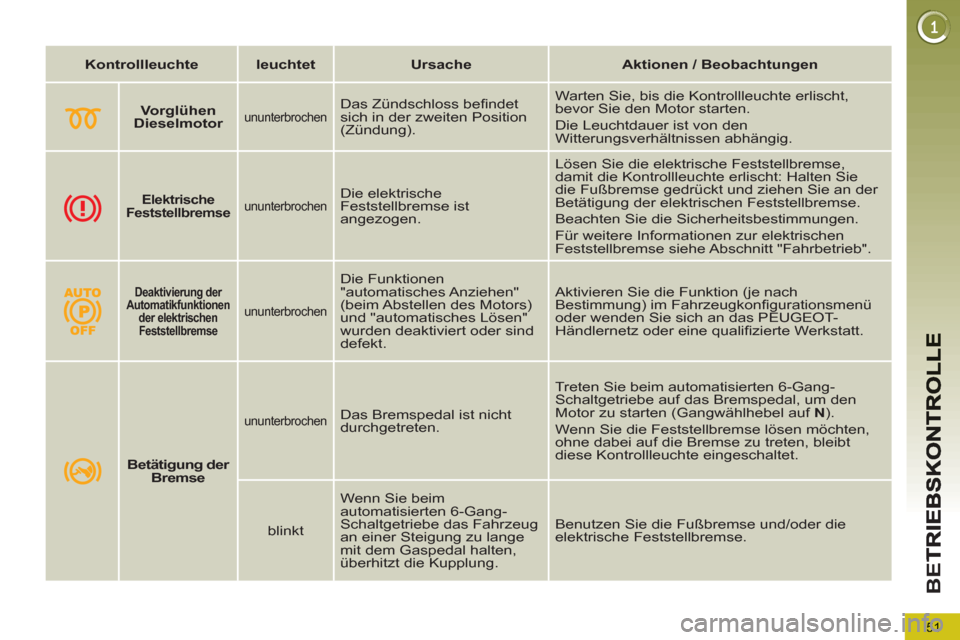

Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Vorglühen
Dieselmotor
ununterbrochen
Das Zündschloss befi ndet
sich in der zweiten Position
(Zündung). Warten Sie, bis die Kontrollleuchte erlischt,
bevor Sie den Motor starten.
Die Leuchtdauer ist von den
Witterungsverhältnissen abhängig.
Elektrische
Feststellbremse
ununterbrochen
Die elektrische
Feststellbremse ist
angezogen. Lösen Sie die elektrische Feststellbremse,
damit die Kontrollleuchte erlischt: Halten Sie
die Fußbremse gedrückt und ziehen Sie an der
Betätigung der elektrischen Feststellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe Abschnitt "Fahrbetrieb".
Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremse
ununterbrochen
Die Funktionen
"automatisches Anziehen"
(beim Abstellen des Motors)
und "automatisches Lösen"
wurden deaktiviert oder sind
defekt. Aktivieren Sie die Funktion (je nach
Bestimmung) im Fahrzeugkonfi gurationsmenü
oder wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.
Betätigung der
Bremse
ununterbrochen
Das Bremspedal ist nicht
durchgetreten.
Treten Sie beim automatisierten 6-Gang-
Schaltgetriebe auf das Bremspedal, um den
Motor zu starten (Gangwählhebel auf N).
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt
diese Kontrollleuchte eingeschaltet.
blinkt Wenn Sie beim
automatisierten 6-Gang-
Schaltgetriebe das Fahrzeug
an einer Steigung zu lange
mit dem Gaspedal halten,
überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
elektrische Feststellbremse.
Page 54 of 284
52
BE
T

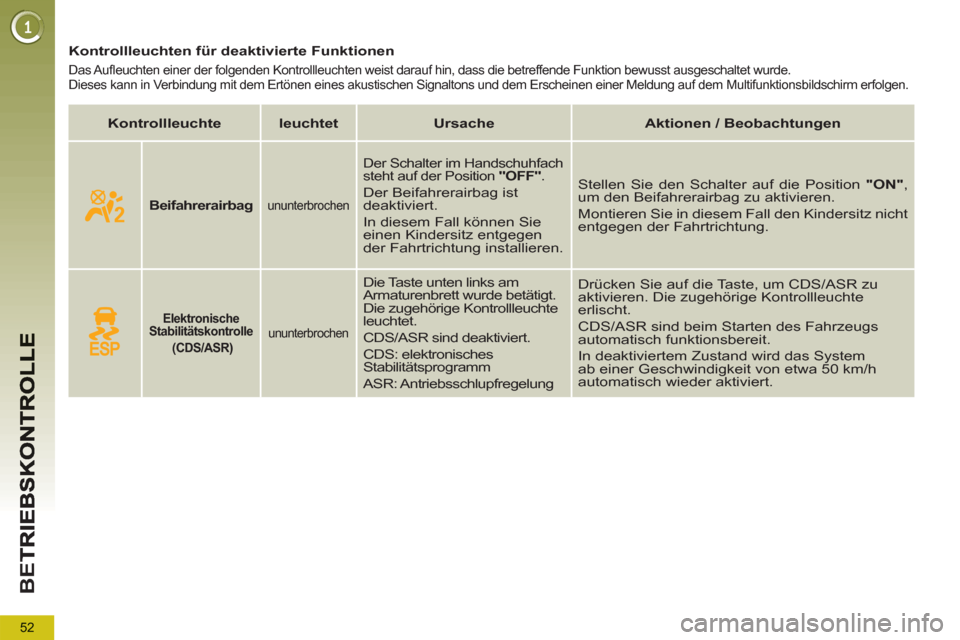

Kontrollleuchten für deaktivierte Funktionen
Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Beifahrerairbag
ununterbrochen
Der Schalter im Handschuhfach
steht auf der Position "OFF"
.
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können Sie
einen Kindersitz entgegen
der Fahrtrichtung installieren.
Stellen Sie den Schalter auf die Position "ON"
,
um den Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
entgegen der Fahrtrichtung.
Elektronische
Stabilitätskontrolle
(CDS/ASR)
ununterbrochen
Die Taste unten links am
Armaturenbrett wurde betätigt.
Die zugehörige Kontrollleuchte
leuchtet.
CDS/ASR sind deaktiviert.
CDS: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um CDS/ASR zu
aktivieren. Die zugehörige Kontrollleuchte
erlischt.
CDS/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktiviertem Zustand wird das System
ab einer Geschwindigkeit von etwa 50 km/h
automatisch wieder aktiviert.
Page 55 of 284
53
BE
T

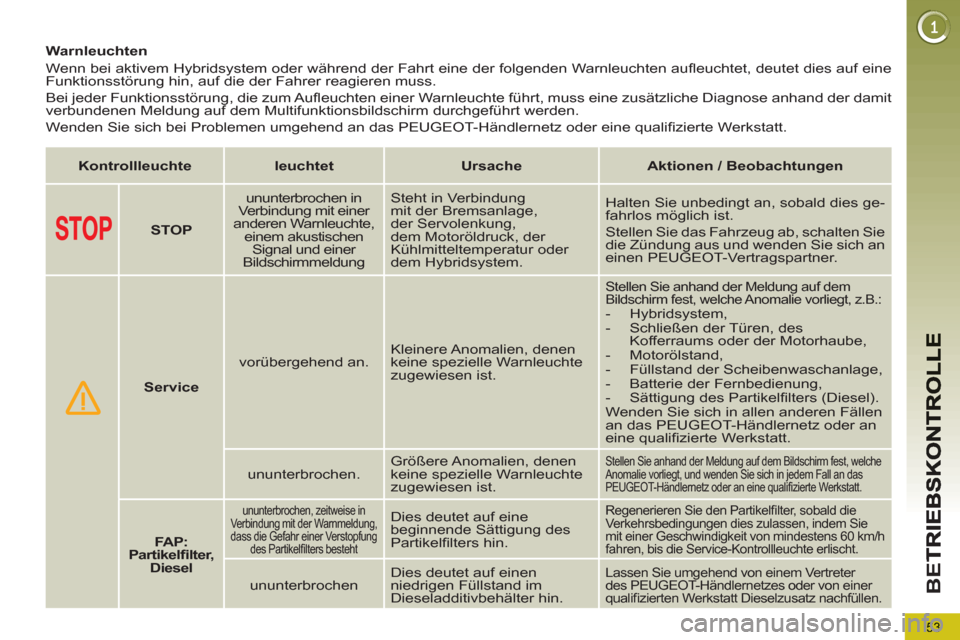

Warnleuchten
Wenn bei aktivem Hybridsystem oder während der Fahrt eine der folgenden Warnleuchten aufl euchtet, deutet dies auf eine
Funktionsstörung hin, auf die der Fahrer reagieren muss.
Bei jeder Funktionsstörung, die zum Aufl euchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit
verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
STOP
ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Bildschirmmeldung Steht in Verbindung
mit der Bremsanlage,
der Servolenkung,
dem Motoröldruck, der
Kühlmitteltemperatur oder
dem Hybridsystem. Halten Sie unbedingt an, sobald dies ge-
fahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie
die Zündung aus und wenden Sie sich an
einen PEUGEOT-Vertragspartner.
Service
vorübergehend an. Kleinere Anomalien, denen
keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Anomalie vorliegt, z.B.:
- Hybridsystem,
- Schließen der Türen, des
Kofferraums oder der Motorhaube,
- Motorölstand,
- Füllstand der Scheibenwaschanlage,
- Batterie der Fernbedienung,
- Sättigung des Partikelfi lters (Diesel).
Wenden Sie sich in allen anderen Fällen
an das PEUGEOT-Händlernetz oder an
eine qualifi zierte Werkstatt.
ununterbrochen. Größere Anomalien, denen
keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welche
Anomalie vorliegt, und wenden Sie sich in jedem Fall an das
PEUGEOT-Händlernetz oder an eine qualifi zierte Werkstatt.
FAP:
Partikelfi lter,
Diesel
ununterbrochen, zeitweise in
Verbindung mit der Warnmeldung,
dass die Gefahr einer Verstopfung
des Partikelfi lters besteht
Dies deutet auf eine
beginnende Sättigung des
Partikelfi lters hin.
Regenerieren Sie den Partikelfi lter, sobald die
Verkehrsbedingungen dies zulassen, indem Sie
mit einer Geschwindigkeit von mindestens 60 km/h
fahren, bis die Service-Kontrollleuchte erlischt.
ununterbrochen Dies deutet auf einen
niedrigen Füllstand im
Dieseladditivbehälter hin. Lassen Sie umgehend von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifi zierten Werkstatt Dieselzusatz nachfüllen.
Page 56 of 284
54
BE
T

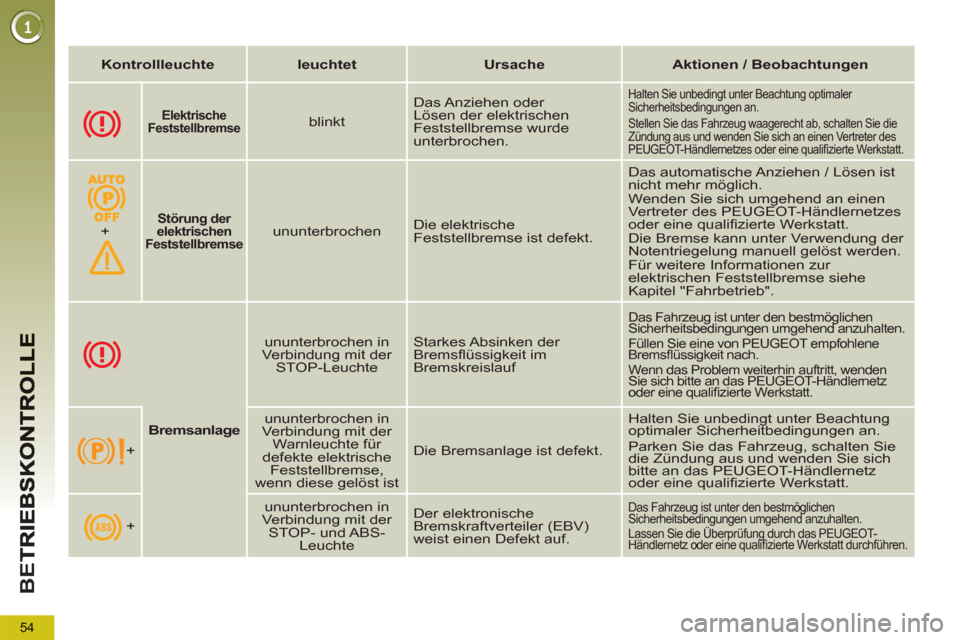

Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Bremsanlage
ununterbrochen in
Verbindung mit der
STOP-Leuchte Starkes Absinken der
Bremsfl üssigkeit im
Bremskreislauf
Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Füllen Sie eine von PEUGEOT empfohlene
Bremsfl üssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden
Sie sich bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.
+
ununterbrochen in
Verbindung mit der
Warnleuchte für
defekte elektrische
Feststellbremse,
wenn diese gelöst ist Die Bremsanlage ist defekt. Halten Sie unbedingt unter Beachtung
optimaler Sicherheitbedingungen an.
Parken Sie das Fahrzeug, schalten Sie
die Zündung aus und wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.
+
ununterbrochen in
Verbindung mit der
STOP- und ABS-
Leuchte Der elektronische
Bremskraftverteiler (EBV)
weist einen Defekt auf.
Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Lassen Sie die Überprüfung durch das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt durchführen.
Elektrische
Feststellbremse
blinkt Das Anziehen oder
Lösen der elektrischen
Feststellbremse wurde
unterbrochen.
Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Stellen Sie das Fahrzeug waagerecht ab, schalten Sie die
Zündung aus und wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifi zierte Werkstatt.
+
Störung der
elektrischen
Feststellbremse
ununterbrochen Die elektrische
Feststellbremse ist defekt. Das automatische Anziehen / Lösen ist
nicht mehr möglich.
Wenden Sie sich umgehend an einen
Vertreter des PEUGEOT-Händlernetzes
oder eine qualifi zierte Werkstatt.
Die Bremse kann unter Verwendung der
Notentriegelung manuell gelöst werden.
Für weitere Informationen zur
elektrischen Feststellbremse siehe
Kapitel "Fahrbetrieb".
Page 57 of 284
55
BE
T
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen

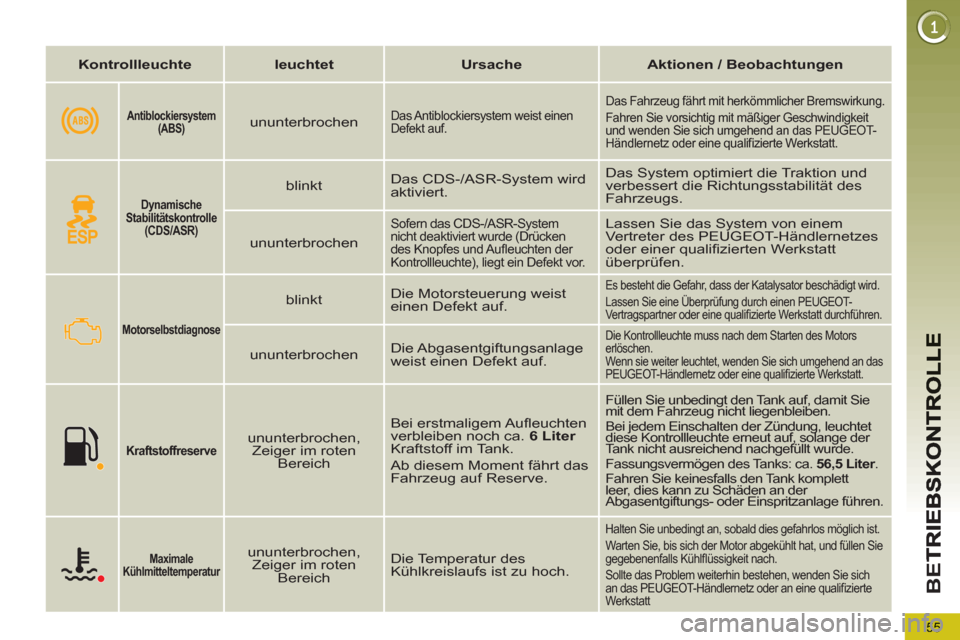

Motorselbstdiagnose
blinkt Die Motorsteuerung weist
einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage
weist einen Defekt auf.
Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.
Kraftstoffreserve
ununterbrochen,
Zeiger im roten
Bereich Bei erstmaligem Aufl euchten
verbleiben noch ca. 6 Liter
Kraftstoff im Tank.
Ab diesem Moment fährt das
Fahrzeug auf Reserve.
Füllen Sie unbedingt den Tank auf, damit Sie
mit dem Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet
diese Kontrollleuchte erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca. 56,5 Liter
.
Fahren Sie keinesfalls den Tank komplett
leer, dies kann zu Schäden an der
Abgasentgiftungs- oder Einspritzanlage führen.
Maximale
Kühlmitteltemperatur
ununterbrochen,
Zeiger im roten
Bereich Die Temperatur des
Kühlkreislaufs ist zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen Sie
gegebenenfalls Kühlfl üssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das PEUGEOT-Händlernetz oder an eine qualifi zierte
Werkstatt
Dynamische
Stabilitätskontrolle
(CDS/ASR)
blinkt Das CDS-/ASR-System wird
aktiviert. Das System optimiert die Traktion und
verbessert die Richtungsstabilität des
Fahrzeugs.
ununterbrochen
Sofern das CDS-/ASR-System
nicht deaktiviert wurde (Drücken
des Knopfes und Aufl euchten der
Kontrollleuchte), liegt ein Defekt vor. Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
oder einer qualifi zierten Werkstatt
überprüfen.
Antiblockiersystem
(ABS)
ununterbrochen
Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.
Page 58 of 284
56
BE
T

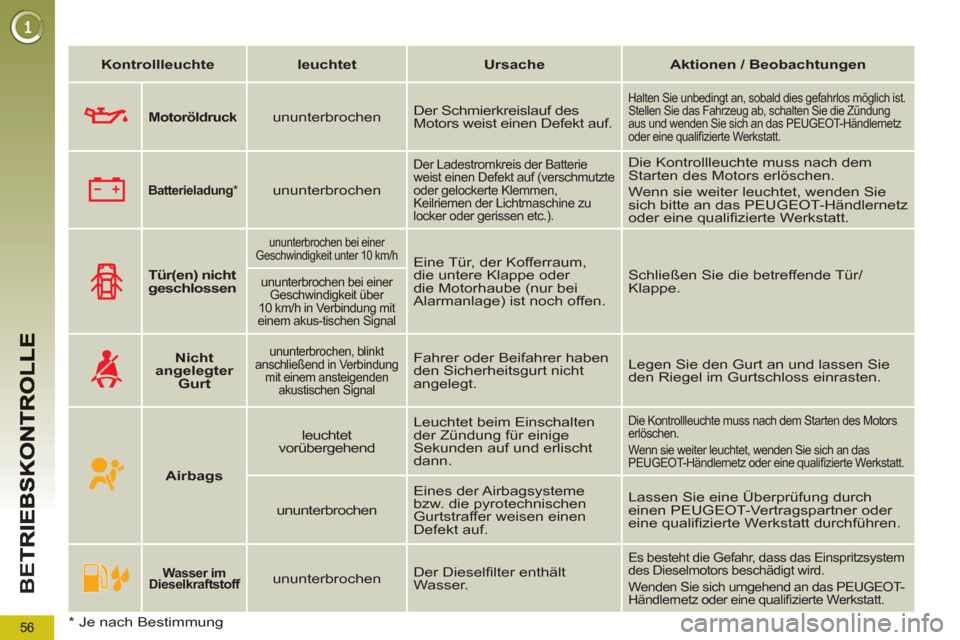

Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Tür(en) nicht
geschlossen
ununterbrochen bei einer
Geschwindigkeit unter 10 km/h
Eine Tür, der Kofferraum,
die untere Klappe oder
die Motorhaube (nur bei
Alarmanlage) ist noch offen. Schließen Sie die betreffende Tür/
Klappe.
ununterbrochen bei einer
Geschwindigkeit über
10 km/h in Verbindung mit
einem akus-tischen Signal
Nicht
angelegter
Gurt
ununterbrochen, blinkt
anschließend in Verbindung
mit einem ansteigenden
akustischen Signal
Fahrer oder Beifahrer haben
den Sicherheitsgurt nicht
angelegt. Legen Sie den Gurt an und lassen Sie
den Riegel im Gurtschloss einrasten.
Airbags
leuchtet
vorübergehend
Leuchtet beim Einschalten
der Zündung für einige
Sekunden auf und erlischt
dann. Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.
ununterbrochen
Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch
einen PEUGEOT-Vertragspartner oder
eine qualifi zierte Werkstatt durchführen.
Wasser im
Dieselkraftstoff
ununterbrochen Der Dieselfi lter enthält
Wasser.
Es besteht die Gefahr, dass das Einspritzsystem
des Dieselmotors beschädigt wird.
Wenden Sie sich umgehend an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.
Motoröldruck
ununterbrochen Der Schmierkreislauf des
Motors weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.
Batterieladung
*
ununterbrochen
Der Ladestromkreis der Batterie
weist einen Defekt auf (verschmutzte
oder gelockerte Klemmen,
Keilriemen der Lichtmaschine zu
locker oder gerissen etc.). Die Kontrollleuchte muss nach dem
Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie
sich bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.
*
Je nach Bestimmung
Page 59 of 284
57
BE
T
Anzeige für Kühlflüssigkeitstemperatur
Wenn der Zeiger bei aktivem Hybrid-
system:
- im Bereich A
steht, ist die Tempera-
tur korrekt,
- im Bereich B
steht, ist die Tempera-
tur zu hoch; die Warnleuchte für die
Kühlfl üssigkeitstemperatur 1
und die
STOP
-Warnleuchte schalten sich in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Bildschirm ein. Nach mehrminütiger Fahrt steigen Tem-
peratur und Druck im Kühlkreislauf an.
Um Kühlfl üssigkeit nachzufüllen:
)
warten Sie, bis der Motor sich abge-
kühlt hat,
)
schrauben Sie den Verschlussstop-
fen um zwei Umdrehungen auf, um
den Druck absinken zu lassen,
)
entfernen Sie den Verschlussstopfen,
wenn der Druck abgesunken ist,
)
füllen Sie Kühlfl üssigkeit bis zur
Markierung "MAXI" nach.
Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie
den Motor abstellen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.
Page 60 of 284
58
BE
T
Wartungsanzeige
Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf null berechnet und durch zwei Wer-
te bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstri-
chene Zeit.
Nächste Wartung zwischen 1 000 km
und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol
für die Dauer von 5 Sekunden. In der An-
zeige des Kilometerzählers erscheint die bis
zur nächstfälligen Wartung verbleibende Ki-
lometerzahl.
Beispiel:
Bis zur nächsten Wartung bleiben
Ihnen noch 2 800 km.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel
; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tages-
kilometerstand an.
Nächste Wartung in weniger als
1 000 km
Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt erleuchtet
, um Ihnen
anzuzeigen, dass demnächst eine War-
tung fällig ist.
Nächste Wartung in mehr als 3 000 km
Beim Einschalten der Zündung erscheint
kein Wartungshinweis in der Anzeige.
