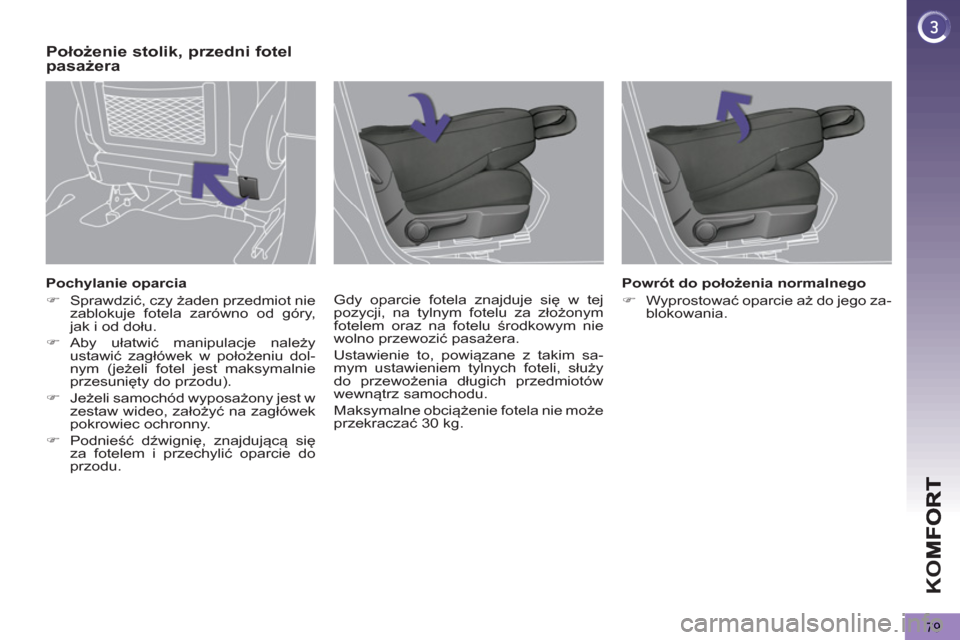

Page 81 of 284
K
O
79
Pochylanie oparcia
)
Sprawdzić, czy żaden przedmiot nie
zablokuje fotela zarówno od góry,
jak i od dołu.
)
Aby ułatwić manipulacje należy
ustawić zagłówek w położeniu dol-
nym (jeżeli fotel jest maksymalnie
przesunięty do przodu).
)
Jeżeli samochód wyposażony jest w
zestaw wideo, założyć na zagłówek
pokrowiec ochronny.
)
Podnieść dźwignię, znajdującą się
za fotelem i przechylić oparcie do
przodu. Gdy oparcie fotela znajduje siÄ™ w tej
pozycji, na tylnym fotelu za złożonym
fotelem oraz na fotelu środkowym nie
wolno przewozić pasażera.
Ustawienie to, powiÄ…zane z takim sa-
mym ustawieniem tylnych foteli, służy
do przewoż
enia długich przedmiotów
wewnÄ…trz samochodu.
Maksymalne obciążenie fotela nie może
przekraczać 30 kg.
Położenie stolik, przedni fotel
pasażera
Powr
Page 82 of 284
K
O
80

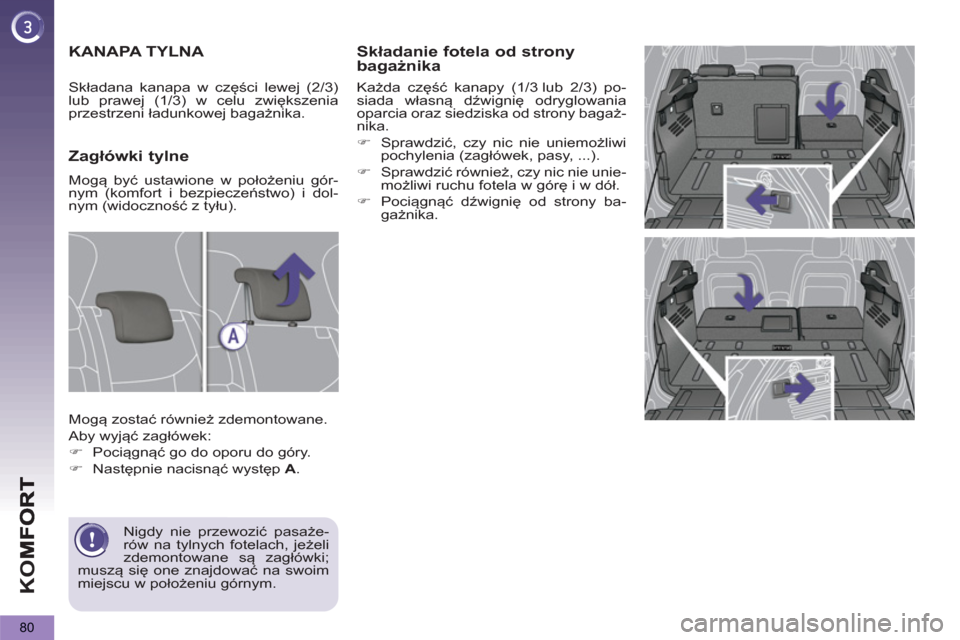

Składanie fotela od strony bagażnika
Każda część kanapy (1/3 lub 2/3) po-
siada własną dźwignię odryglowania
oparcia oraz siedziska od strony bagaż-
nika.
)
Sprawdzić, czy nic nie uniemożliwi
pochylenia (zagłówek, pasy, ...).
)
Sprawdzić również, czy nic nie unie-
możliwi ruchu fotela w górę i w dół.
)
Pociągnąć dźwignię od strony ba-
gażnika.
KANAPA TYLNA
Nigdy nie przewozić pasaże-
rów na tylnych fotelach, jeżeli
zdemontowane są zagłówki;
muszą się one znajdować na swoim
miejscu w położeniu górnym.
Zagłówki tylne
Mogą zostać również zdemontowane.
Aby wyjąć zagłówek:
)
Pociągnąć go do oporu do góry.
)
Następnie nacisnąć występ A
.
Składana kanapa w części lewej (2/3)
lub prawej (1/3) w celu zwiększenia
przestrzeni ładunkowej bagażnika.
Mogą być ustawione w położeniu gór-
nym (komfort i bezpieczeństwo) i dol-
nym (widoczność z tyłu).
Page 83 of 284
K
O
81

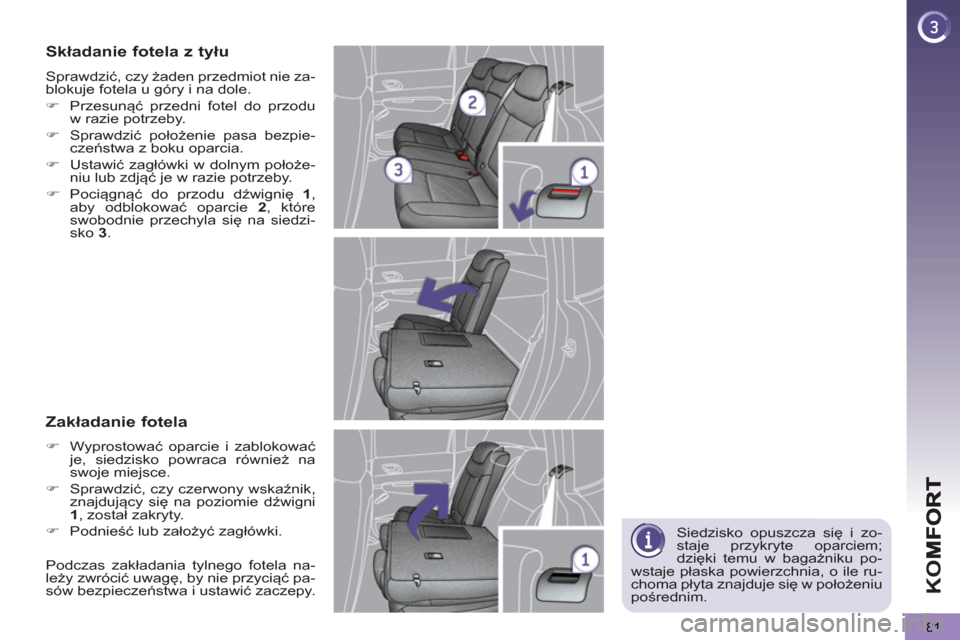

Siedzisko opuszcza siÄ™ i zo-
staje przykryte oparciem;
dzięki temu w bagażniku po-
wstaje płaska powierzchnia, o ile ru-
choma płyta znajduje się w położeniu
pośrednim.
Składanie fotela z tyłu
Sprawdzić, czy żaden przedmiot nie za-
blokuje fotela u góry i na dole.
)
Przesunąć przedni fotel do przodu
w razie potrzeby.
)
Sprawdzić położenie pasa bezpie-
czeństwa z boku oparcia.
)
Ustawić zagłówki w dolnym położe-
niu lub zdjąć je w razie potrzeby.
)
Pociągnąć do przodu dźwignię 1
,
aby odblokować oparcie 2
, które
swobodnie przechyla siÄ™ na siedzi-
sko 3
.
Zakładanie fotela
)
Wyprostować oparcie i zablokować
je, siedzisko powraca również na
swoje miejsce.
)
Sprawdzić, czy czerwony wskaźnik,
znajdujący się na poziomie dźwigni
1
, został zakryty.
)
Podnieść lub założyć zagłówki.
Podczas zakładania tylnego fotela na-
leży zwrócić uwagę, by nie przyciąć pa-
sów bezpieczeństwa i ustawić zaczepy.
Page 84 of 284
K
O
82

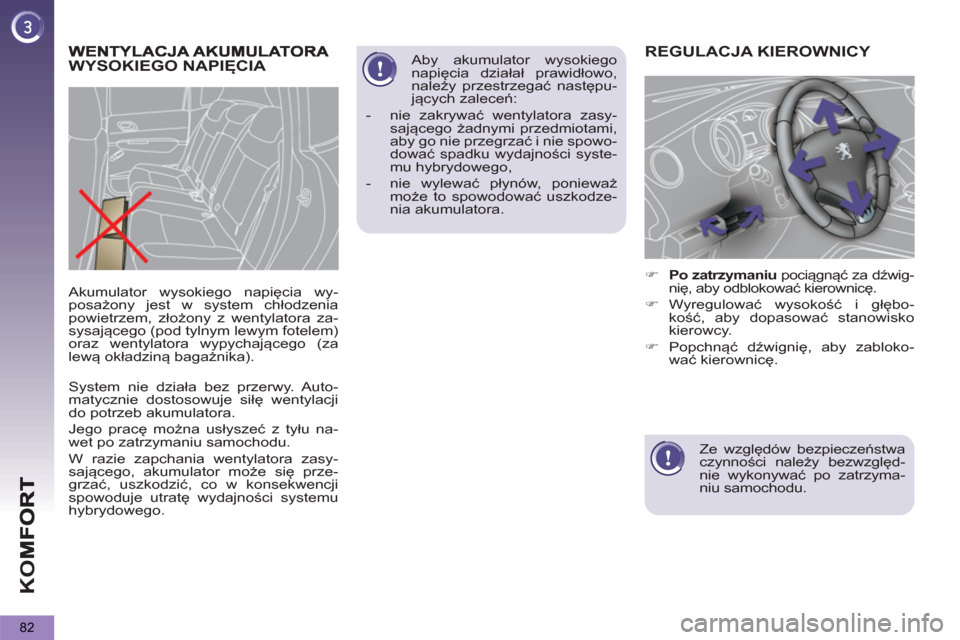

System nie działa bez przerwy. Auto-
matycznie dostosowuje siłę wentylacji
do potrzeb akumulatora.
Jego pracę można usłyszeć z tyłu na-
wet po zatrzymaniu samochodu.
W razie zapchania wentylatora zasy-
sającego, akumulator może się prze-
grzać, uszkodzić, co w konsekwencji
spowoduje utratę wydajności systemu
hybrydowego.
REGULACJA KIEROWNICY
)
Po zatrzymaniu
pociągnąć za dźwig-
nię, aby odblokować kierownicę.
)
Wyregulować wysokość i głębo-
kość, aby dopasować stanowisko
kierowcy.
)
Popchnąć dźwignię, aby zabloko-
wać kierownicę.
Ze względów bezpieczeństwa
czynności należy bezwzględ-
nie wykonywać po zatrzyma-
niu samochodu.
WYSOKIEGO NAPIĘCIA
Aby akumulator wysokiego
napięcia działał prawidłowo,
należy przestrzegać następu-
jących zaleceń:
- nie zakrywać wentylatora zasy-
sającego żadnymi przedmiotami,
aby go nie przegrzać i nie spowo-
dować spadku wydajności syste-
mu hybrydowego,
- nie wylewać płynów, ponieważ
może to spowodować uszkodze-
nia akumulatora.
Akumulator wysokiego napięcia wy-
posażony jest w system chłodzenia
powietrzem, złożony z wentylatora za-
sysajÄ…cego (pod tylnym lewym fotelem)
oraz wentylatora wypychajÄ…cego (za
lewą okładziną bagażnika).
Page 85 of 284
K
O
83

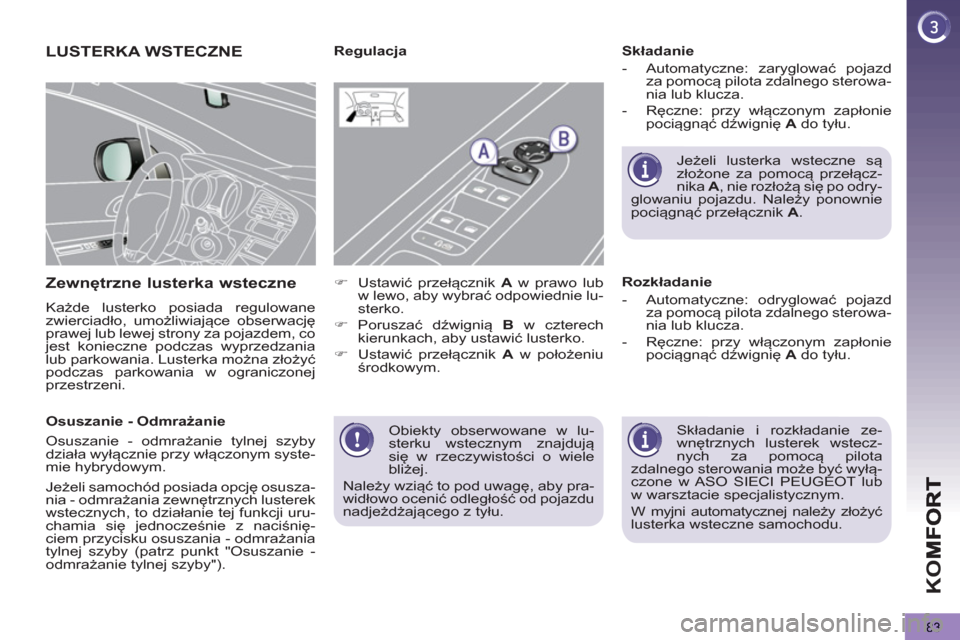

Obiekty obserwowane w lu-
sterku wstecznym znajdujÄ…
się w rzeczywistości o wiele
bliżej.
Należy wziąć to pod uwagę, aby pra-
widłowo ocenić odległość od pojazdu
nadjeżdżającego z tyłu.
LUSTERKA WSTECZNE
Zewnętrzne lusterka wsteczne
Każde lusterko posiada regulowane
zwierciadło, umożliwiające obserwację
prawej lub lewej strony za pojazdem, co
jest konieczne podczas wyprzedzania
lub parkowania. Lusterka można złożyć
podczas parkowania w ograniczonej
przestrzeni.
Składanie
- Automatyczne: zaryglować pojazd
za pomocÄ… pilota zdalnego sterowa-
nia lub klucza.
- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Składanie i rozkładanie ze-
wnętrznych lusterek wstecz-
nych za pomocÄ… pilota
zdalnego sterowania może być wyłą-
czone w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
W myjni automatycznej należy złożyć
lusterka wsteczne samochodu.
Regulacja
Rozkładanie
- Automatyczne: odryglować pojazd za pomocą pilota zdalnego sterowa-
nia lub klucza.
- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Jeżeli lusterka wsteczne są
złożone za pomocą przełącz-
nika A
, nie rozłożą się po odry-
glowaniu pojazdu. Należy ponownie
pociągnąć przełącznik A
.
)
Ustawić przełącznik A
w prawo lub
w lewo, aby wybrać odpowiednie lu-
sterko.
)
Poruszać dźwignią B
w czterech
kierunkach, aby ustawić lusterko.
)
Ustawić przełącznik A
w poł
ożeniu
środkowym.
Osuszanie - Odmrażanie
Osuszanie - odmrażanie tylnej szyby
działa wyłącznie przy włączonym syste-
mie hybrydowym.
Jeżeli samochód posiada opcję osusza-
nia - odmrażania zewnętrznych lusterek
wstecznych, to działanie tej funkcji uru-
chamia się jednocześnie z naciśnię-
ciem przycisku osuszania - odmrażania
tylnej szyby (patrz punkt "Osuszanie -
odmrażanie tylnej szyby").
Page 86 of 284
K
O
84

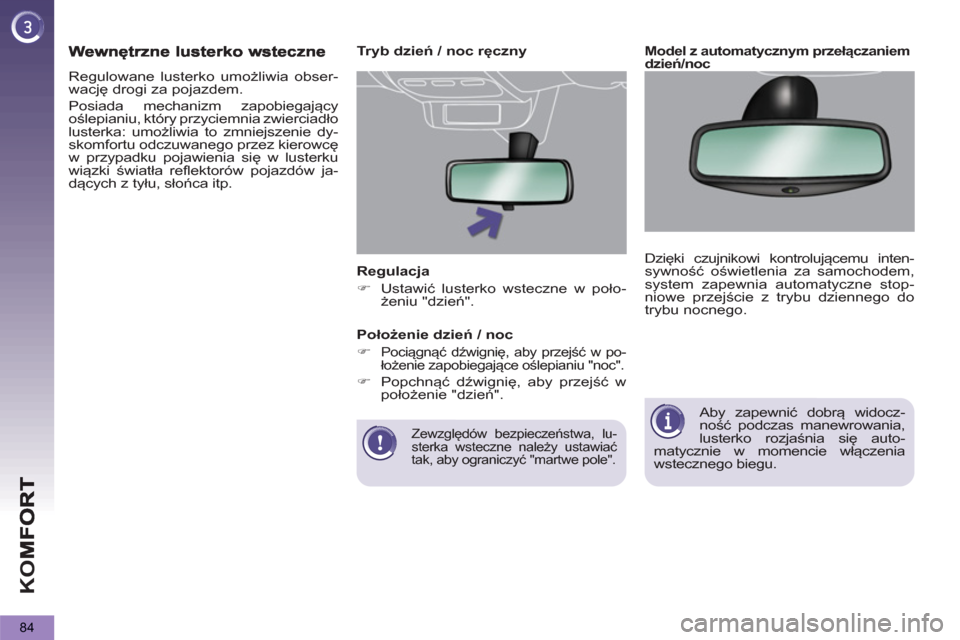

Regulacja
)
Ustawić lusterko wsteczne w poło-
żeniu "dzień".
Zewzględów bezpieczeństwa, lu-
sterka wsteczne należy ustawiać
tak, aby ograniczyć "martwe pole".
Tryb dzień / noc ręczny
Położenie dzień / noc
)
Pociągnąć dźwignię, aby przejść w po-
łożenie zapobiegające oślepianiu "noc".
)
Popchnąć dźwignię, aby przejść w
położenie "dzień".
Regulowane lusterko umożliwia obser-
wacjÄ™ drogi za pojazdem.
Posiada mechanizm zapobiegajÄ…cy
oślepianiu, który przyciemnia zwierciadło
lusterka: umożliwia to zmniejszenie dy-
skomfortu odczuwanego przez kierowcÄ™
w przypadku pojawienia siÄ™ w lusterku
wiązki światła reflektorów pojazdów ja-
dących z tyłu, słońca itp.
Aby zapewnić dobrą widocz-
ność podczas manewrowania,
lusterko rozjaśnia się auto-
matycznie w momencie włączenia
wstecznego biegu.
Model z automatycznym przełączaniem
dzień/noc
Dzięki czujnikowi kontrolującemu inten-
sywność oświetlenia za samochodem,
system zapewnia automatyczne stop-
niowe przejście z trybu dziennego do
trybu nocnego.

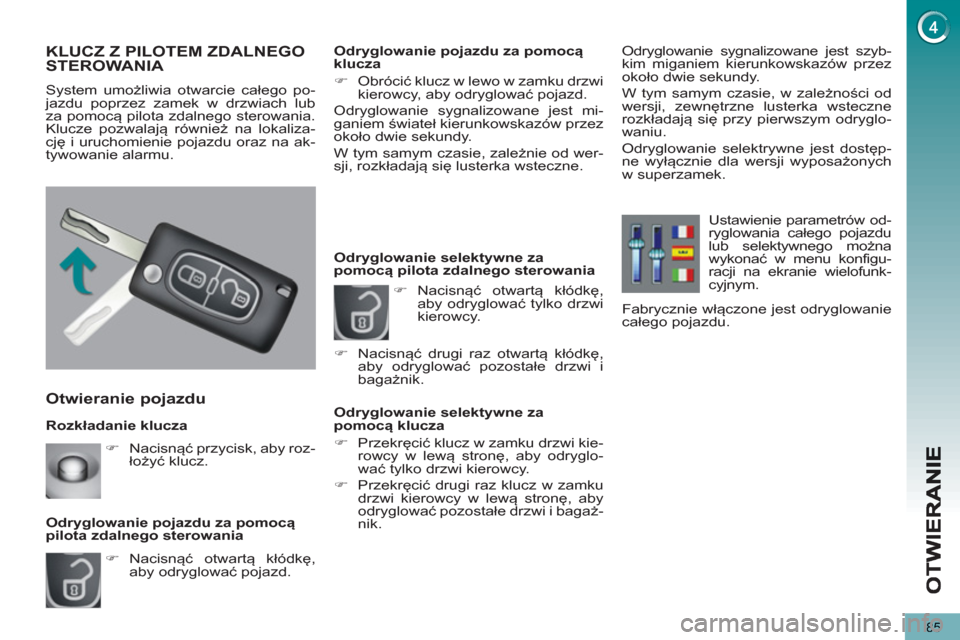

Page 87 of 284
85
Rozkładanie klucza
Otwieranie pojazdu
)
Nacisnąć otwartą kłódkę,
aby odryglować pojazd.
Odryglowanie pojazdu za pomocÄ…
pilota zdalnego sterowania
KLUCZ Z PILOTEM ZDALNEGO
STEROWANIA
System umożliwia otwarcie całego po-
jazdu poprzez zamek w drzwiach lub
za pomocÄ… pilota zdalnego sterowania.
Klucze pozwalają również na lokaliza-
cjÄ™ i uruchomienie pojazdu oraz na ak-
tywowanie alarmu.
Odryglowanie pojazdu za pomocÄ…
klucza
)
Obrócić klucz w lewo w zamku drzwi
kierowcy, aby odryglować pojazd.
Odryglowanie sygnalizowane jest mi-
ganiem świateł kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, zależnie od wer-
sji, rozkładają się lusterka wsteczne.
Odryglowanie selektywne za
pomocÄ… pilota zdalnego sterowania
Odryglowanie selektywne za
pomocÄ… klucza
)
Przekręcić klucz w zamku drzwi kie-
rowcy w lewÄ… stronÄ™, aby odryglo-
wać tylko drzwi kierowcy.
)
Przekręcić drugi raz klucz w zamku
drzwi kierowcy w lewÄ… stronÄ™, aby
odryglować pozostałe drzwi i bagaż-
nik.
)
Nacisnąć otwartą kłódkę,
aby odryglować tylko drzwi
kierowcy.
)
Nacisnąć drugi raz otwartą kłódkę,
aby odryglować pozostałe drzwi i
bagażnik.
Odryglowanie sygnalizowane jest szyb-
kim miganiem kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, zewnętrzne lusterka wsteczne
rozkładają się przy pierwszym odryglo-
waniu.
Odryglowanie selektrywne jest dostęp-
ne wyłącznie dla wersji wyposażonych
w superzamek.
Ustawienie parametrów od-
ryglowania całego pojazdu
lub selektywnego można
wykonać w menu konfigu-
racji na ekranie wielofunk-
cyjnym.
Fabrycznie włączone jest odryglowanie
całego pojazdu.
)
Nacisnąć przycisk, aby roz-
łożyć klucz.
Page 88 of 284
OT
W
86

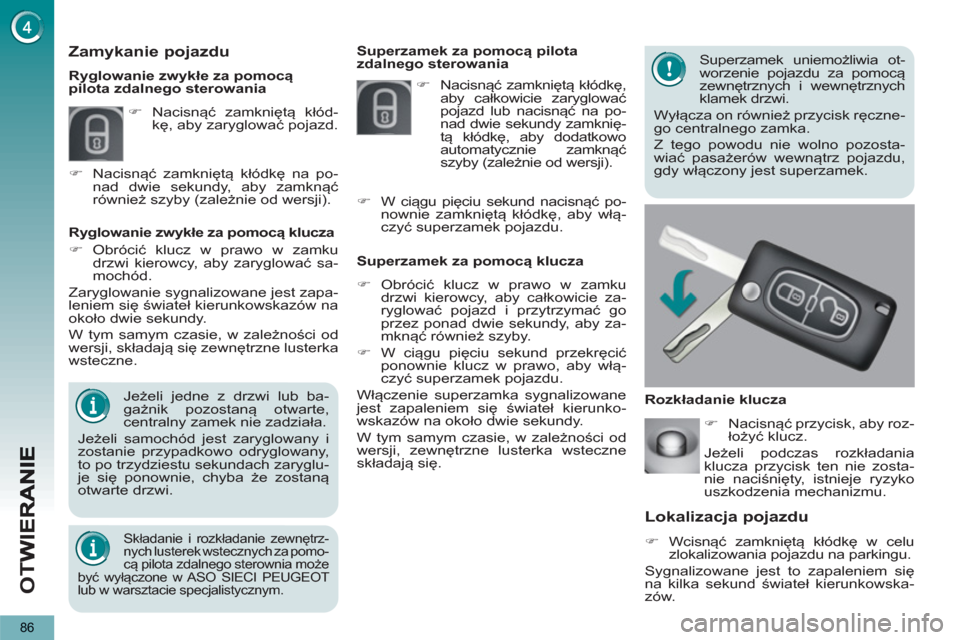

Lokalizacja pojazdu
)
Wcisnąć zamkniętą kłódkę w celu
zlokalizowania pojazdu na parkingu.
Sygnalizowane jest to zapaleniem siÄ™
na kilka sekund świateł kierunkowska-
zów. Superzamek uniemożliwia ot-
worzenie pojazdu za pomocÄ…
zewnętrznych i wewnętrznych
klamek drzwi.
Wyłącza on również przycisk ręczne-
go centralnego zamka.
Z tego powodu nie wolno pozosta-
wiać pasażerów wewnątrz pojazdu,
gdy włączony jest superzamek.
Superzamek za pomocÄ… pilota
zdalnego sterowania
Superzamek za pomocÄ… klucza
Rozkładanie klucza
)
Nacisnąć zamkniętą kłódkę,
aby całkowicie zaryglować
pojazd lub nacisnąć na po-
nad dwie sekundy zamkniÄ™-
t
ą kłódkę, aby dodatkowo
automatycznie zamknąć
szyby (zależnie od wersji).
Jeżeli jedne z drzwi lub ba-
gażnik pozostaną otwarte,
centralny zamek nie zadziała.
Jeżeli samochód jest zaryglowany i
zostanie przypadkowo odryglowany,
to po trzydziestu sekundach zaryglu-
je się ponownie, chyba że zostaną
otwarte drzwi.
Ryglowanie zwykłe za pomocą klucza
)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby zaryglować sa-
mochód.
Zaryglowanie sygnalizowane jest zapa-
leniem się świateł kierunkowskazów na
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, składają się zewnętrzne lusterka
wsteczne.
Składanie i rozkładanie zewnętrz-
nych lusterek wstecznych za pomo-
cą pilota zdalnego sterownia może
być wyłączone w ASO SIECI PEUGEOT
lub w warsztacie specjalistycznym.
Zamykanie pojazdu
)
Nacisnąć zamkniętą kłód-
kę, aby zaryglować pojazd.
)
Nacisnąć zamkniętą kłódkę na po-
nad dwie sekundy, aby zamknąć
również szyby (zależnie od wersji).
Ryglowanie zwykłe za pomocą
pilota zdalnego sterowania
)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby całkowicie za-
ryglować pojazd i przytrzymać go
przez ponad dwie sekundy, aby za-
mknąć również szyby.
)
W ciągu pięciu sekund przekręcić
ponownie klucz w prawo, aby włą-
czyć superzamek pojazdu.
WÅ‚Ä…czenie superzamka sygnalizowane
jest zapaleniem się świateł kierunko-
wskazów na około dwie sekundy.
W tym samym czasie, w zależności od
wersji, zewn
ętrzne lusterka wsteczne
składają się.
)
Nacisnąć przycisk, aby roz-
łożyć klucz.
Jeżeli podczas rozkładania
klucza przycisk ten nie zosta-
nie naciśnięty, istnieje ryzyko
uszkodzenia mechanizmu.
)
W ciągu pięciu sekund nacisnąć po-
nownie zamkniętą kłódkę, aby włą-
czyć superzamek pojazdu.
Page 89 of 284
OT
W
87

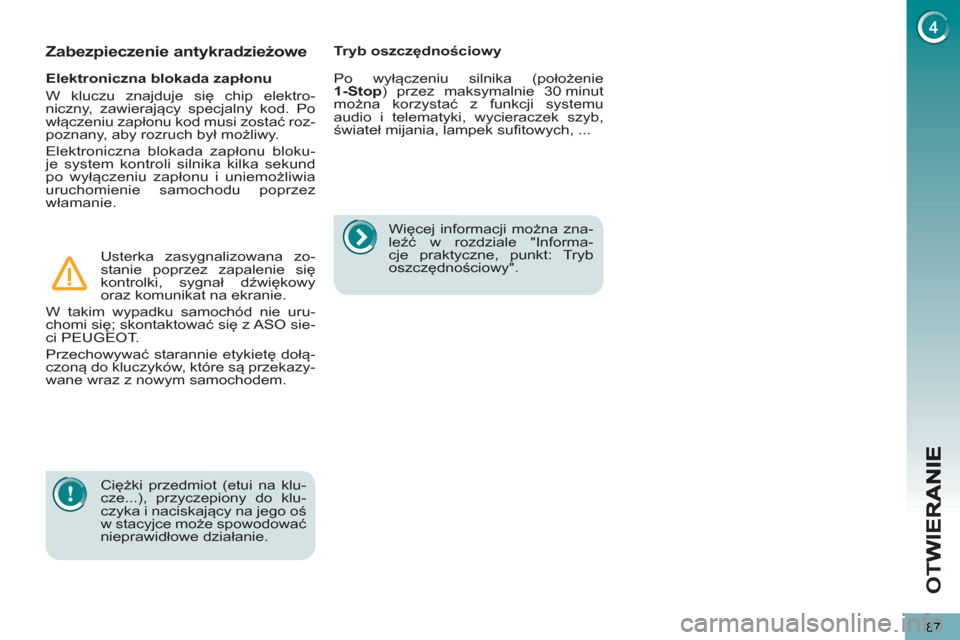

Ciężki przedmiot (etui na klu-
cze...), przyczepiony do klu-
czyka i naciskajÄ…cy na jego oÅ›
w stacyjce może spowodować
nieprawidłowe działanie.
Elektroniczna blokada zapłonu
W kluczu znajduje siÄ™ chip elektro-
niczny, zawierajÄ…cy specjalny kod. Po
włączeniu zapłonu kod musi zostać roz-
poznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu bloku-
je system kontroli silnika kilka sekund
po wyłączeniu zapłonu i uniemożliwia
uruchomienie samochodu poprzez
włamanie.
Zabezpieczenie antykradzieżowe
Usterka zasygnalizowana zo-
stanie poprzez zapalenie siÄ™
kontrolki, sygnał dźwiękowy
oraz komunikat na ekranie.
W takim wypadku samochód nie uru-
chomi się; skontaktować się z ASO sie-
ci PEUGEOT.
Przechowywać starannie etykietę dołą-
czoną do kluczyków, które są przekazy-
wane wraz z nowym samochodem.
Więcej informacji można zna-
leźć w rozdziale "Informa-
cje praktyczne, punkt: Tryb
oszczędnościowy".
Tryb oszczędnościowy
Po wyłączeniu silnika (położenie
1-Stop
) przez maksymalnie 30 minut
można korzystać z funkcji systemu
audio i telematyki, wycieraczek szyb,
świateł mijania, lampek sufitowych, ...
Page 90 of 284
OT
W
88

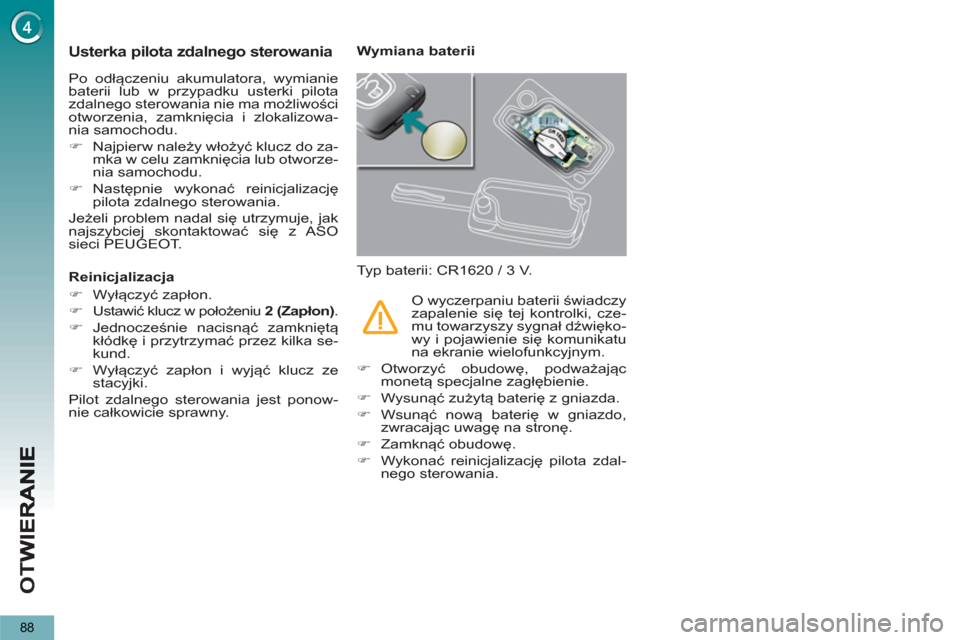

Usterka pilota zdalnego sterowania
Po odłączeniu akumulatora, wymianie
baterii lub w przypadku usterki pilota
zdalnego sterowania nie ma możliwości
otworzenia, zamknięcia i zlokalizowa-
nia samochodu.
)
Najpierw należy włożyć klucz do za-
mka w celu zamknięcia lub otworze-
nia samochodu.
)
Następnie wykonać reinicjalizację
pilota zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z ASO
sieci PEUGEOT.
Wymiana baterii
Typ baterii: CR1620 / 3 V.
Reinicjalizacja
)
Wyłączyć zapłon.
)
Ustawić klucz w położeniu 2 (Zapłon)
.
)
Jednocześnie nacisnąć zamkniętą
kłódkę i przytrzymać przez kilka se-
kund.
)
Wyłączyć zapłon i wyjąć klucz ze
stacyjki.
Pilot zdalnego sterowania jest ponow-
nie całkowicie sprawny. O wyczerpaniu baterii świadczy
zapalenie siÄ™ tej kontrolki, cze-
mu towarzyszy sygnał dźwięko-
wy i pojawienie siÄ™ komunikatu
na ekranie wielofunkcyjnym.
)
Otworzyć obudowę, podważając
monetą specjalne zagłębienie.
)
Wysunąć zużytą baterię z gniazda.
)
Wsunąć nową baterię w gniazdo,
zwracajÄ…c uwagÄ™ na stronÄ™.
)
Zamknąć obudowę.
)
Wykonać reinicjalizację pilota zdal-
nego sterowania.
