Page 61 of 378
1
Ver if ic area funcţionării vehiculului
59
Martor
este aprins
Cauza
Actiuni / Obser vatii
Roata
dezumflata
continuu. Presiunea uneia sau mai multor roţi
este insuficientă. Controlaţi presiunea pneurilor cât mai curand posibil.
Acest control este preferabil să fie efectuat la rece.
+
intermitent, apoi
continuu insotit de
martorul de Service. Sistemul de supraveghere a presiunii
din pneuri este defect, sau senzorul
unei roti nu a fost detectat. Detectarea dezumflarii unui pneu nu mai este
asigurata.
Verificati sistemul in reteaua PEUGEOT sau la un
Ser vice autorizat.
Page 62 of 378
Ver if ic area funcţionării vehiculului
60
Indicator de temperatura a lichidului de racire
Cu sistemul hibrid activ, când acul se află:
- în zona A
, temperatura este corectă,
- în zona B
, temperatura este prea mare;
martorul de temperatură maximă 1
şi
martorul de alertă centralizată STOP
se
aprind, împreună cu un semnal sonor şi un
mesaj pe ecran. După câteva minute de condus, temperatura şi
presiunea cresc în circuitul de răcire.
Pentru completarea nivelului:
)
aşteptaţi răcirea motorului,
)
deşurubaţi buşonul două ture pentru a
reduce presiunea din circuit,
)
după ce a scăzut presiunea, scoateţi
buşonul,
)
completaţi nivelul până la reperul "MA XI".
Opriţi, în mod obligatoriu, vehiculul
dumneavoastră în cele mai bune condiţii de
siguranţă
.
Aşteptaţi câteva minute înainte de a opri motorul.
Consultaţi reţeaua PEUGEOT sau un ser vice
autorizat.
Page 63 of 378
1
Ver if ic area funcţionării vehiculului
61
Indicator de intretinere
Sistem care informează şoferul asupra
numărului de kilometri până la următoarea
revizie care trebuie efectuată conform planului
de întreţinere al constructorului.
Numărul de kilometri rămaţi de parcurs sunt
calculaţi de la ultima readucere la zero a
indicatorului.
Distanta pana la revizie, cuprinsa
intre 1 000 km si 3 000 km
La punerea contactului şi timp de încă
5 secunde, cheia care simbolizează operaţiile
de întreţinere se aprinde. Afişajul kilometrajului
total indică numărul rămas de kilometri până la
următoarea revizie.
Exemplu:
vă mai rămân de parcurs 2 800 km
până la următoarea revizie.
La punerea contactului şi în următoarele
5 secunde, afişajul indică:
La 5 secunde după punerea contactului,
simbolul cheie se stinge
; totalizatorul
kilometric îşi reia funcţionarea normală. Afişajul
indică kilometrajul total şi curent.
Distanta pana la revizie, mai mica
de 1 000 km
Exemplu:
vă mai rămân de parcurs 900 km
până la următoarea revizie.
La punerea contactului şi timp de încă
5 secunde, afişajul indică:
La 5 secunde după punerea contactului,
kilometrajul îşi reia funcţionarea normală.
Simbolul cheie rămâne aprins
pentru a vă
semnala că revizia trebuie făcută în curând.
Distanta pana la revizie mai mare
de 3 000 km
La punerea contactului, nicio informaţie de
întreţinere nu apare pe ecran.

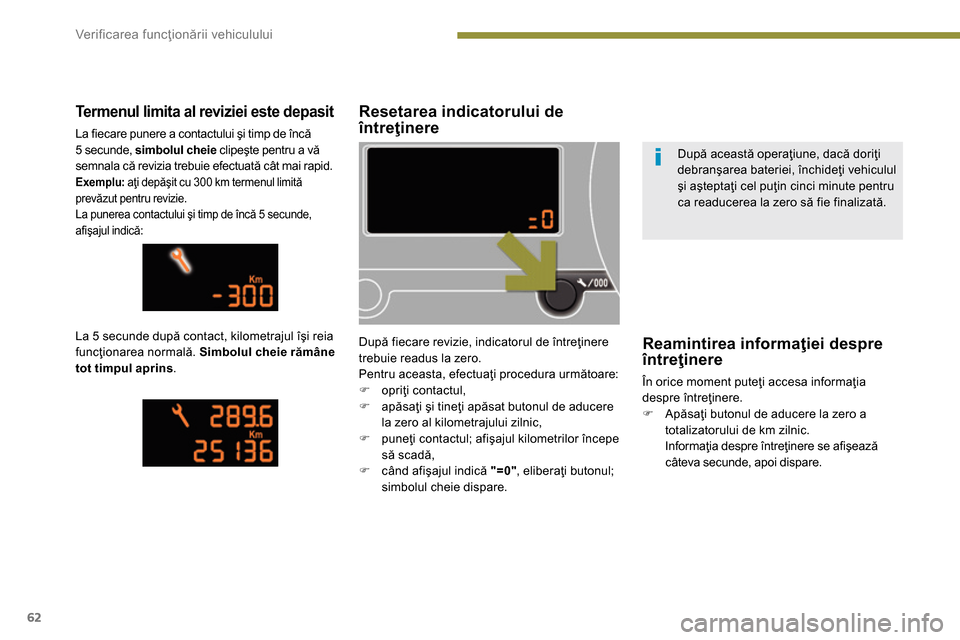

Page 64 of 378
Ver if ic area funcţionării vehiculului
62
Resetarea indicatorului de
întreţinere
După fiecare revizie, indicatorul de întreţinere
trebuie readus la zero.
Pentru aceasta, efectuaţi procedura următoare:
)
opriţi contactul,
)
apăsaţi şi tineţi apăsat butonul de aducere
la zero al kilometrajului zilnic,
)
puneţi contactul; afişajul kilometrilor începe
să scadă,
)
când afişajul indică "=0"
, eliberaţi butonul;
simbolul cheie dispare.
Termenul limita al reviziei este depasit
La fiecare punere a contactului şi timp de încă
5 secunde, simbolul cheie
clipeşte pentru a vă
semnala că revizia trebuie efectuată cât mai rapid.
Exemplu:
aţi depăşit cu 300 km termenul limită
prevăzut pentru revizie.
La punerea contactului şi timp de încă 5 secunde,
afişajul indică:
La 5 secunde după contact, kilometrajul îşi reia
funcţionarea normală. Simbolul cheie rămâne
tot timpul aprins
.
Reamintirea informaţiei despre
întreţinere
În orice moment puteţi accesa informaţia
despre întreţinere.
)
Apăsaţi butonul de aducere la zero a
totalizatorului de km zilnic.
Informaţia despre întreţinere se afişează
câteva secunde, apoi dispare.
După această operaţiune, dacă doriţi
debranşarea bateriei, închideţi vehiculul
şi aşteptaţi cel puţin cinci minute pentru
ca readucerea la zero să fie finalizată.
Page 65 of 378
1
Ver if ic area funcţionării vehiculului
63
Indicator de nivel ulei
motor
Această informaţie este afişată pentru
câteva secunde la cuplarea contactului, după
informaţiile despre întreţinere.
Nivel de ulei corect
Lipsă de ulei
Anomalie jojă nivel ulei
Joja manuala
Este indicată prin clipirea "
OIL"
, cuplată cu
martorul de service, însoţită de un semnal
sonor şi de un mesaj pe ecranul multifuncţie.
Dacă lipsa uleiului este confirmată prin
verificarea cu joja manuală, completaţi, în mod
obligatoriu, nivelul pentru a evita deteriorarea
motorului. Este indicată prin clipirea "OIL--"
. Consultaţi
reţeaua PEUGEOT sau un Ser vice autorizat.
Consultaţi rubrica " Verificări" pentru localizarea
jojei manuale şi completarea nivelului de ulei în
funcţie de motorizare.
Pe jojă se găsesc două repere:
- A
= maximum; a nu se depăşi
niciodată acest nivel (risc de
deteriorare a motorului).
- B
= minimum; completaţi
nivelul prin orificiul de
umplere, cu tipul de ulei
corespunzător motorizării.
Orice verificare a nivelului nu este
valabilă decât dacă vehiculul este pe
sol orizontal, cu motorul oprit de mai
mult de 30 minute.

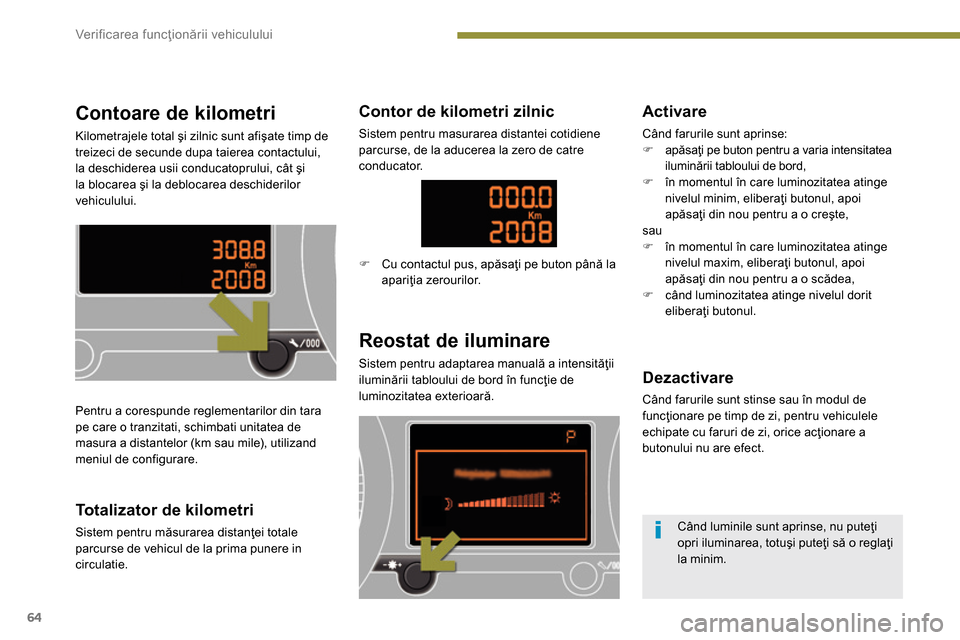

Page 66 of 378
Ver if ic area funcţionării vehiculului
64
Contoare de kilometri
Kilometrajele total şi zilnic sunt afişate timp de
treizeci de secunde dupa taierea contactului,
la deschiderea usii conducatoprului, cât şi
la blocarea şi la deblocarea deschiderilor
vehiculului.
Reostat de iluminare
Sistem pentru adaptarea manuală a intensităţii
iluminării tabloului de bord în funcţie de
luminozitatea exterioară.
Totalizator de kilometri
Sistem pentru măsurarea distanţei totale
parcurse de vehicul de la prima punere in
circulatie.
Dezactivare
Când farurile sunt stinse sau în modul de
funcţionare pe timp de zi, pentru vehiculele
echipate cu faruri de zi, orice acţionare a
butonului nu are efect.
Pentru a corespunde reglementarilor din tara
pe care o tranzitati, schimbati unitatea de
masura a distantelor (km sau mile), utilizand
meniul de configurare.
Când luminile sunt aprinse, nu puteţi
opri iluminarea, totuşi puteţi să o reglaţi
la minim.
Contor de kilometri zilnic
Sistem pentru masurarea distantei cotidiene
parcurse, de la aducerea la zero de catre
conducator.
)
Cu contactul pus, apăsaţi pe buton până la
apariţia zerourilor.
Activare
Când farurile sunt aprinse:
)
apăsaţi pe buton pentru a varia intensitatea
iluminării tabloului de bord,
)
în momentul în care luminozitatea atinge
nivelul minim, eliberaţi butonul, apoi
apăsaţi din nou pentru a o creşte,
sau
)
în momentul în care luminozitatea atinge
nivelul maxim, eliberaţi butonul, apoi
apăsaţi din nou pentru a o scădea,
)
când luminozitatea atinge nivelul dorit
eliberaţi butonul.
Page 67 of 378
2
Ecrane multifuncţie
65
Ecran monocrom C
(cu WIP Sound)
Meniu general
Afisare pe ecran
În funcţie de context este afişata:
- ora,
- data,
- temperatura exterioară cu aer condiţionat
(valoarea afişată clipeşte în cazul de risc
de polei),
- funcţiile audio,
- calculatorul de bord (vezi rubrica
corespondentă),
- mesajele de alertă,
- meniuri de reglare a afişajului şi a
echipamentelor vehiculului.
Meniul "Functii Audio"
Comenzi
Plecând de la faţada radioului auto, puteţi:
)
apăsa tasta "MENU"
pentru a accesa
meniul general
,
)
apăsa tastele "
" sau "
" pentru a derula
diferitele elemente pe ecran,
)
apăsa tasta "MODE"
pentru schimbarea
aplicaţiei permanente (computer de bord,
sursă audio, ...),
)
apăsa pe tastele "
" sau "
" pentru a
schimba o valoare de reglaj,
)
apăsa tasta "OK"
pentru validare,
sau
)
Apăsaţi tasta "MENU"
pentru a accesa
meniul general
:
- funcţii audio,
- calculator de bord (vezi rubrica
corespondentă),
- personalizare-configurare,
- telefon (kit mâini libere Bluetooth).
)
Apăsaţi tastele "
" sau "
" pentru a
selecta meniul dorit, apoi validaţi apăsând
tasta "OK"
.
Când sistemul audio este pornit, o dată selectat
acest meniu, veţi putea activa sau dezactiva
funcţiile legate de folosirea radioului (RDS, REG,
Radio Text) sau CD-ului sau magaziei de CD-uri
(introscan, citire aleatoare, repetare CD).
)
apăsa această tastă pentru
abandonarea operaţiei în curs.
Pentru mai multe detalii despre aplicaţia
"Functii audio" consultaţi rubrica
WIP Sound.
Page 68 of 378
Ecrane multifuncţie
66
Meniul "Trip computer"
(Calculator de bord)
)
Apăsaţi pe tasta "MENU"
pentru a avea
acces la meniul general.
)
Apăsaţi pe săgeţi, apoi pe tasta "OK"
pentru selectarea meniului "Trip
computer" (Calculator de bord)
.
)
În meniul "Trip computer"
, alegeţi una
dintre aplicaţii.
Introducerea distantei pana la
destinatie
Odată acest meniu selectat, puteţi consulta
informaţii asupra stării vehiculului ( jurnal de
alerte, stare funcţii, ...).
Defi nirea parametrilor vehiculului
Odată selectat acest meniu, puteţi activa sau
dezactiva următoarele echipamente (în funcţie
de destinaţie):
- ştergător spate cuplat cu mersul inapoi
(c onsult aţi rubrica " Vizibilitate"),
- deblocare selectivă (c onsult aţi rubrica
"Deschideri"),
- lumini de însoţire şi de întâmpinare
(c onsult aţi rubrica " Vizibilitate"),
- iluminat de ambianţă (c onsult aţi rubrica
"Vizibilitate"),
- proiectoare direcţionale (consultaţi rubrica
"Vizibilitate"),
- frână de staţionare automată sau manuală
(c onsult aţi rubrica "Conducere"),
- ...
Meniul "Personalizare-
Configurare"
Odată ce aţi selectat acest meniu, puteţi
accesa funcţiile următoare:
- definirea parametrilor vehiculului,
- configurarea afişajului,
- alegerea limbii.
Jurnal de alerte
Reprezintă lista mesajelor de alertă active
afişate succesiv pe ecranul multifuncţional.
Starea functiilor
Recapitulează starea funcţiilor prezente pe
vehicul.
Aceasta vă permite introducerea unei valori
aproximative de distanţă până la destinaţia
finală.
Page 69 of 378
2
Ecrane multifuncţie
67
Confi gurarea afi sajului
Odată selectat meniul, veţi putea accesa
reglajele următoare:
- reglare luminozitate-video,
- reglare dată şi oră,
- alegerea unităţilor.
Setare data si ora
)
Apasati pe tastele "
" sau "
", pentru a
selecta meniul "Configurare afisaj", apoi pe
tasta "OK"
.
)
Apasati pe tastele "
" sau "
", pentru a
selecta randul "Reglarea datei si orei", apoi
pe tasta "OK"
.
)
Apasati pe tastele "
" sau "
", pentr u
selectarea parametrului de modificat.
Validati prin apasarea pe tasta "OK"
, apoi
modificati parametrul si validati din nou
pentru inregistrarea modificarii.
Exemplu: reglarea duratei luminii de însoţire.
)
Apăsaţi tastele "
" sau "
" apoi
tasta "OK"
pentru selectarea meniului
dorit.
)
Apăsaţi tastele "
" sau "
" apoi tasta
"OK"
pentru a selecta linia "Follow me
home lighting" (Lumini de însoţire).
)
Apăsaţi pe tastele "
" sau "
" pentru
reglarea valorii dorite (15, 30 sau 60 secunde),
apoi tasta "OK"
pentru validare.
)
Apăsaţi pe tastele "
" sau "
", apoi tasta
"OK"
pentru selectarea căsuţei "OK"
şi
validare sau pe tasta "
sageata
<]"
pentru
anulare.
Meniul "Telefon"
Cu sistemul audio pornit, odată acest meniu
selectat, puteţi să configuraţi kitul mâini libere
Bluetooth, să consultaţi diferite agende ale
telefonului ( jurnalul de apeluri, ser vicii...) şi să
gestionaţi comunicaţiile (terminare convorbire,
apelare, apelare dublă, mod secret...).
Pentru mai multe detalii despre aplicaţia
telefon, consultaţi rubrica WIP Sound.
Ca măsură de siguranţă, configurarea
ecranului multifuncţional se face de
către conducătorul auto, cu vehiculul
oprit.
Alegerea limbii
Odată selectat acest meniu, puteţi schimba
limba de afişare a ecranului.
)
Setati parametrii unul cate unul, validant cu
tasta " OK
".
)
Apasati pe tastele "
" sau "
", apoi pe
tasta "OK"
, pentru a selecta caseta "OK"
si validati cu tasta "
Retur
"
pentru anulare.
Page 70 of 378
Ecrane multifuncţie
68
Ecran color 16/9 escamotabil (cu WIP Nav+ sau WIP Com 3D)
Când ecranul este depliat, el afişează
informaţiile următoare:
- ora,
- data,
- altitudinea,
- temperatura exterioară (valoarea afişată
clipeşte în caz de pericol de polei),
- funcţiile audio,
- informaţiile sistemului de navigaţie
imbarcat,
- asistare grafica la parcare,
- razultatul masuratorii spatiului disponibil,
- informatiile privind agenda si telefonul,
- meniurile de configurare ale afisajului si
sistemului de navigatie,
Comenzi
In panoul sistemului de navigatie:
)
apăsaţi pe tasta dedicată "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
, "SETUP"
sau "PHONE"
, pentru acces la meniul
corespunzător,
si cu WIP Nav+:
- mesajele de aver tizare,
- afisarea imaginii de la camera video de
mers inapoi,
- informatiile de la calculatorul de bord,
- meniul de configurare a echipamentelor
vehiculului.
)
apăsaţi această tastă pentru
a abandona operaţia în curs şi
revenirea la afişajul precedent.
Pentru orice manipulare a ecranului
(deschidere, închidere, reglare poziţie
etc.), consultaţi paragraful "Acces la
ecranul escamotabil".
Ecranul afisează de asemenea
informatiile sistemului hibrid. Pentru mai
multe detalii privind afisarea, consultaţi
rubrica "Sistem hibrid".
Pentru mai multe detalii asupra acestor
aplicaţii, consultaţi rubrica "Audio şi
telematică".
)
rotiţi butonul pentru a deplasa selec
ţia,
)
apăsaţi pe buton pentru a valida selecţia,
sau
Afisare pe ecran
