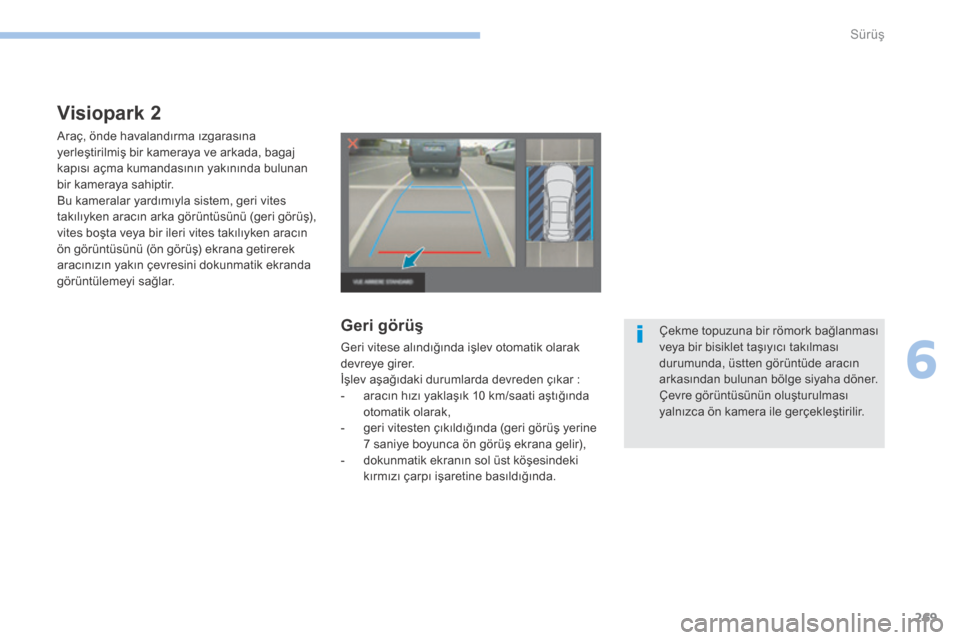

Visiopark 2
Araç, önde havalandırma ızgarasına
yerleştirilmiş bir kameraya ve arkada, bagaj
kapısı açma kumandasının yakınında bulunan
bir kameraya sahiptir.
Bu kameralar yardımıyla sistem, geri vites
takılıyken aracın arka görüntüsünü (geri görüş),
vites boşta veya bir ileri vites takılıyken aracın
ön görüntüsünü (ön görüş) ekrana getirerek
aracınızın yakın çevresini dokunmatik ekranda
görüntülemeyi sağlar.
Geri görüş
Geri vitese alındığında işlev otomatik olarak
devreye girer.
İşlev aşağıdaki durumlarda devreden çıkar :
-

a
racın hızı yaklaşık 10 km/saati aştığında
otomatik olarak,
-

g
eri vitesten çıkıldığında (geri görüş yerine
7 saniye boyunca ön görüş ekrana gelir),
-

d
okunmatik ekranın sol üst köşesindeki
kırmızı çarpı işaretine basıldığında. Çekme topuzuna bir römork bağlanması
veya bir bisiklet taşıyıcı takılması
durumunda, üstten görüntüde aracın
arkasından bulunan bölge siyaha döner.
Çevre görüntüsünün oluşturulması
yalnızca ön kamera ile gerçekleştirilir.
6
Sürüş

270
3008-2_tr_Chap06_conduite_ed01-2016

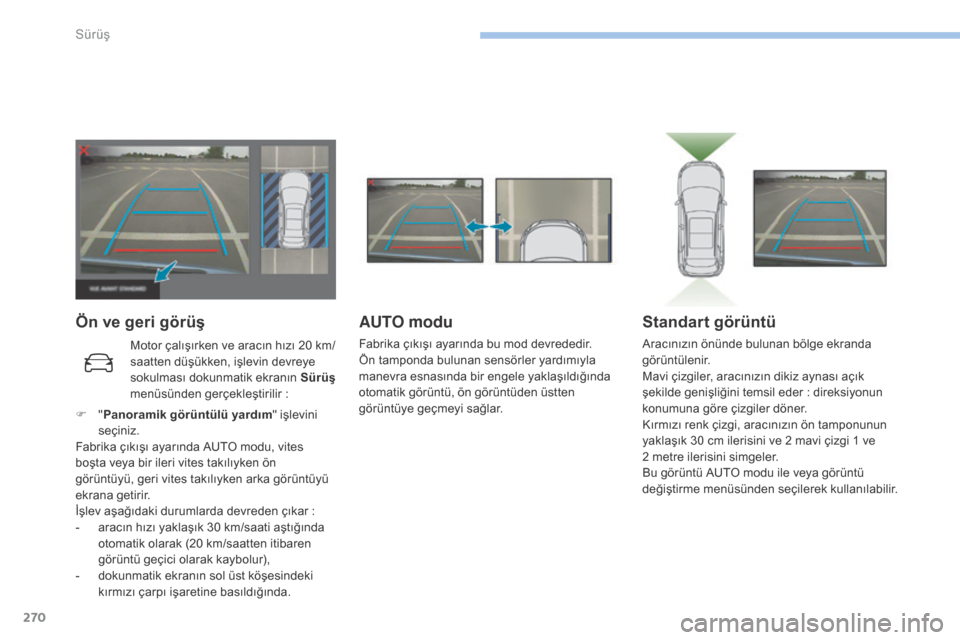

Ön ve geri görüşAUTO modu
Fabrika çıkışı ayarında bu mod devrededir.
Ön tamponda bulunan sensörler yardımıyla
manevra esnasında bir engele yaklaşıldığında
otomatik görüntü, ön görüntüden üstten
görüntüye geçmeyi sağlar.
Standart görüntü
Aracınızın önünde bulunan bölge ekranda
görüntülenir.
Mavi çizgiler, aracınızın dikiz aynası açık
şekilde genişliğini temsil eder
: direksiyonun
konumuna göre çizgiler döner.
Kırmızı renk çizgi, aracınızın ön tamponunun
yaklaşık 30 cm ilerisini ve 2 mavi çizgi 1 ve
2
metre ilerisini simgeler.
Bu görüntü AUTO modu ile veya görüntü
değiştirme menüsünden seçilerek kullanılabilir.
Motor çalışırken ve aracın hızı 20 km/
saatten düşükken, işlevin devreye
sokulması dokunmatik ekranın
Sürüş
menüsünden gerçekleştirilir

:
F

" Panoramik görüntülü yardım " işlevini
seçiniz.
Fabrika çıkışı ayarında AUTO modu, vites
boşta veya bir ileri vites takılıyken ön
görüntüyü, geri vites takılıyken arka görüntüyü
ekrana getirir.
İşlev aşağıdaki durumlarda devreden çıkar

:
-

a

racın hızı yaklaşık 30 km/saati aştığında
otomatik olarak (20 km/saatten itibaren
görüntü geçici olarak kaybolur),
-

d

okunmatik ekranın sol üst köşesindeki
kırmızı çarpı işaretine basıldığında.
Sürüş

271
3008-2_tr_Chap06_conduite_ed01-2016

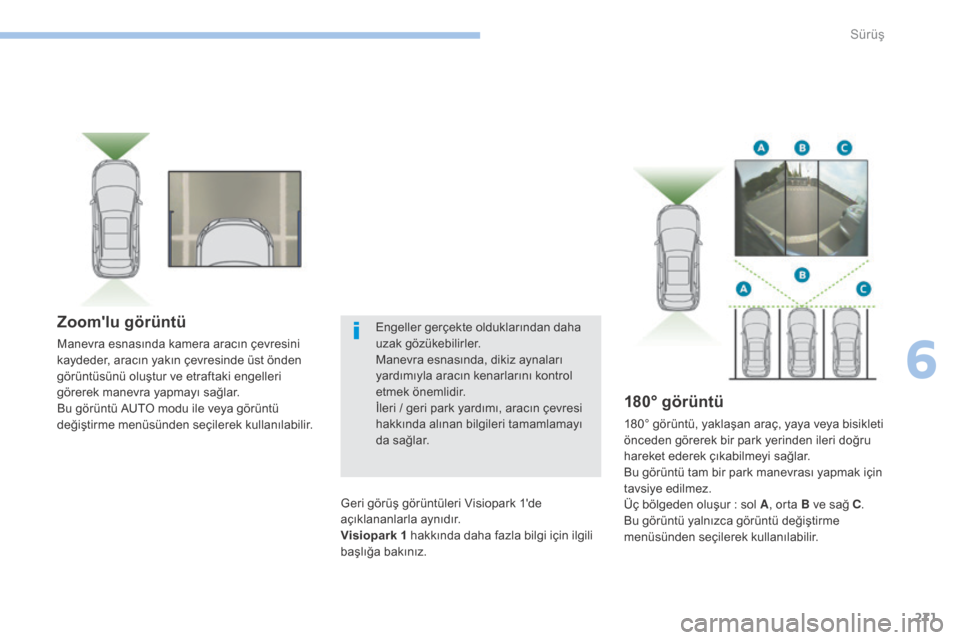

Zoom'lu görüntü
Manevra esnasında kamera aracın çevresini
kaydeder, aracın yakın çevresinde üst önden
görüntüsünü oluştur ve etraftaki engelleri
görerek manevra yapmayı sağlar.
Bu görüntü AUTO modu ile veya görüntü
değiştirme menüsünden seçilerek kullanılabilir.
180° görüntü
180° görüntü, yaklaşan araç, yaya veya bisikleti
önceden görerek bir park yerinden ileri doğru
hareket ederek çıkabilmeyi sağlar.
Bu görüntü tam bir park manevrası yapmak için
tavsiye edilmez.
Üç bölgeden oluşur : sol A, orta B ve sağ C .
Bu görüntü yalnızca görüntü değiştirme
menüsünden seçilerek kullanılabilir.
Geri görüş görüntüleri Visiopark 1'de
açıklananlarla aynıdır.
Visiopark 1 hakkında daha fazla bilgi için ilgili
başlığa bakınız. Engeller gerçekte olduklarından daha
uzak gözükebilirler.
Manevra esnasında, dikiz aynaları
yardımıyla aracın kenarlarını kontrol
etmek önemlidir.
İleri / geri park yardımı, aracın çevresi
hakkında alınan bilgileri tamamlamayı
da sağlar.
6
Sürüş

272
3008-2_tr_Chap06_conduite_ed01-2016

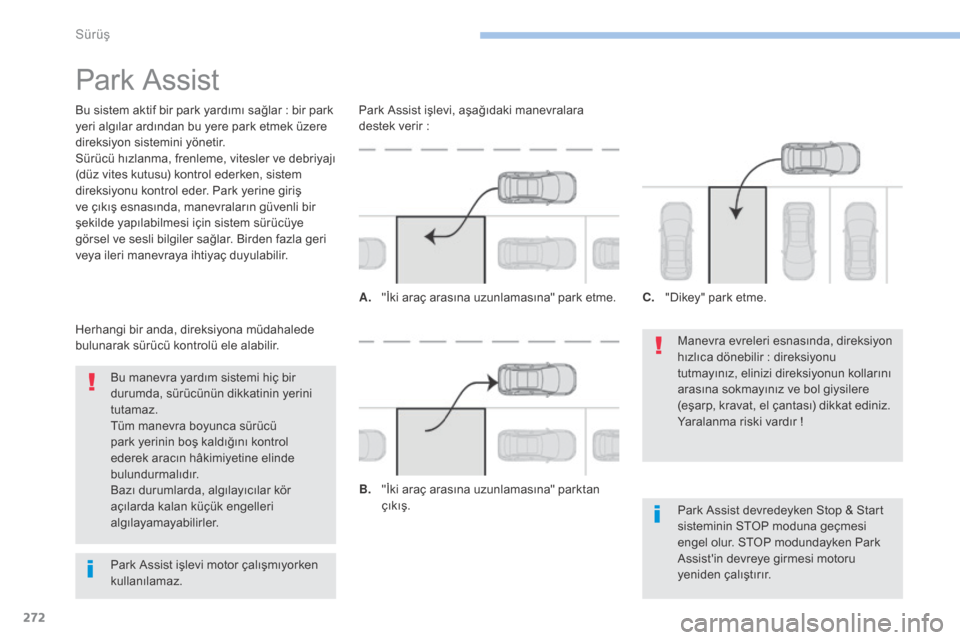

Park Assist
Bu sistem aktif bir park yardımı sağlar : bir park
ye ri algılar ardından bu yere park etmek üzere
direksiyon sistemini yönetir.
Sürücü hızlanma, frenleme, vitesler ve debriyajı
(düz vites kutusu) kontrol ederken, sistem
direksiyonu kontrol eder. Park yerine giriş
ve çıkış esnasında, manevraların güvenli bir
şekilde yapılabilmesi için sistem sürücüye
görsel ve sesli bilgiler sağlar. Birden fazla geri
veya ileri manevraya ihtiyaç duyulabilir.
Manevra evreleri esnasında, direksiyon
hızlıca dönebilir
: direksiyonu
tutmayınız, elinizi direksiyonun kollarını
arasına sokmayınız ve bol giysilere
(eşarp, kravat, el çantası) dikkat ediniz.
Yaralanma riski vardır
!
Park Assist devredeyken Stop & Start
sisteminin STOP moduna geçmesi
engel olur. STOP modundayken Park
Assist'in devreye girmesi motoru
yeniden çalıştırır.
Bu manevra yardım sistemi hiç bir
durumda, sürücünün dikkatinin yerini
tutamaz.
Tüm manevra boyunca sürücü
park yerinin boş kaldığını kontrol
ederek aracın hâkimiyetine elinde
bulundurmalıdır.
Bazı durumlarda, algılayıcılar kör
açılarda kalan küçük engelleri
algılayamayabilirler.
Herhangi bir anda, direksiyona müdahalede
bulunarak sürücü kontrolü ele alabilir. Park Assist işlevi, aşağıdaki manevralara
destek verir
:
A.
"

İki araç arasına uzunlamasına" park etme.
B.
"

İki araç arasına uzunlamasına" parktan
çıkış. C.
"

Dikey" park etme.
Park Assist işlevi motor çalışmıyorken
kullanılamaz.
Sürüş

273
3008-2_tr_Chap06_conduite_ed01-2016

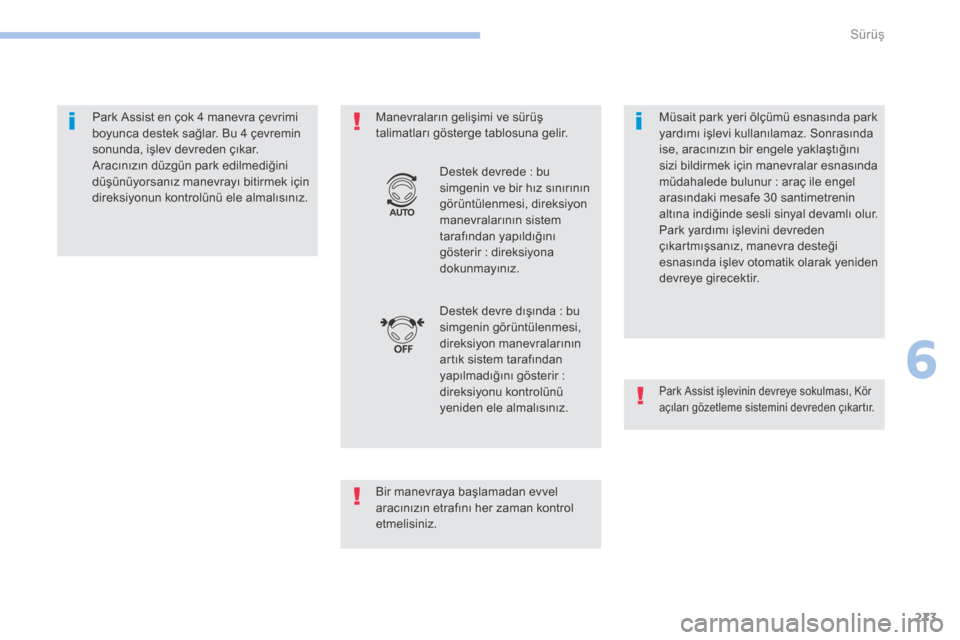

Park Assist en çok 4 manevra çevrimi
boyunca destek sağlar. Bu 4 çevremin
sonunda, işlev devreden çıkar.
Aracınızın düzgün park edilmediğini
düşünüyorsanız manevrayı bitirmek için
direksiyonun kontrolünü ele almalısınız.Manevraların gelişimi ve sürüş
talimatları gösterge tablosuna gelir.
Bir manevraya başlamadan evvel
aracınızın etrafını her zaman kontrol
etmelisiniz.Destek devre dışında
: bu
simgenin görüntülenmesi,
direksiyon manevralarının
artık sistem tarafından
yapılmadığını gösterir
:
direksiyonu kontrolünü
yeniden ele almalısınız. Destek devrede
: bu
simgenin ve bir hız sınırının
görüntülenmesi, direksiyon
manevralarının sistem
tarafından yapıldığını
gösterir
: direksiyona
dokunmayınız. Müsait park yeri ölçümü esnasında park
yardımı işlevi kullanılamaz. Sonrasında
ise, aracınızın bir engele yaklaştığını
sizi bildirmek için manevralar esnasında
müdahalede bulunur
: araç ile engel
arasındaki mesafe 30 santimetrenin
altına indiğinde sesli sinyal devamlı olur.
Park yardımı işlevini devreden
çıkartmışsanız, manevra desteği
esnasında işlev otomatik olarak yeniden
devreye girecektir.
Park Assist işlevinin devreye sokulması, Kör
açıları gözetleme sistemini devreden çıkartır.
6
Sürüş

274
3008-2_tr_Chap06_conduite_ed01-2016
İşleyiş
"İki araç arasına uzunlamasına"
park etme manevralarına destek
F İşlevi devreye sokmak için dokunmatik ekranın Sürüş
menüsünde " Park Assist"
işlevini seçiniz.
İki araç arasına uzunlamasına park için
sistem, boyu aracın ölçülerinden bariz
bir biçimde düşük ya da yüksek olan
park yerlerini bildirmez.
İşlevin devreye girdiğini teyit etmek
için gösterge tablosunda bu uyarı
lambası yanar.
F

A
racın hızını azami 20 km/saat
ile sınırlayınız ve dokunmatik
ekranda " Giriş Hamlesi " işlevini
seçiniz. F

Ö
lçme işlevini devreye sokmak için park
etmek istediğiniz tarafın sinyalini yakınız.
Park etmiş araçlardan 0,5 ila 1,5
metrelik
bir mesafeyi koruyarak aracınızla
ilerleyiniz.
F

S
istem müsait bir park yeri bulana kadar,
düşük bir süratle talimatlara uyarak
ilerleyiniz.
F

B

ir park yeri bulduğunuzda.
Sürüş

275
3008-2_tr_Chap06_conduite_ed01-2016
F Sesli bir sinyal ile birlikte geri vitese takmanızı isteyen bir mesaj ekrana
gelene kadar aracınızla düşük bir süratle
ilerleyiniz.
F

G
eri vitese takınız, direksiyonu bırakınız ve
7 km/saat hızı geçmeden hareket ediniz. F
D estekli park manevrası
gerçekleşmektedir.
M

anevranın sonu bildirilene kadar,
7
km/saat hızı geçmeden "Park yardımı"
işlevinin uyarıları yardımıyla ileri veya geri
manevralar gerçekleştiriniz. F
M anevranın sonunda sesli bir ikaz ve
ekranda bir mesaj ile birlikte gösterge
tablosundaki uyarı lambası söner.
D

estek devreden çıkar : kontrolü yeniden
ele alabilirsiniz.
6
Sürüş

276
3008-2_tr_Chap06_conduite_ed01-2016
"İki araç arasına uzunlamasına"
parktan çıkış manevralarına destek
F İşlevi devreye sokmak için dokunmatik
ekranın Sürüş menüsünde "Park
Assist " işlevini seçiniz.
F Dokunmatik ekranda " Çıkış
Hamlesi " işlevine basınız. F

P
arktan çıkmak istediğiniz tarafın sinyalini
yakınız.
F
İ
leri veya geri vitese takınız ve direksiyonu
bırakınız.
F
D
estekli park manevrası
gerçekleşmektedir. Manevranın sonu
bildirilene kadar, 5 km/saat hızı geçmeden
"Park yardımı" işlevinin uyarıları yardımıyla
ileri veya geri manevralar gerçekleştiriniz.
F

İ

ki araç arasına uzunlamasına parktan
çıkmak istediğinizde, motoru çalıştırınız.
İşlevin devreye girdiğini teyit etmek
için gösterge tablosunda bu uyarı
lambası yanar. Aracın ön dingili park yerinden çıktığında
manevra sona erer.
Manevranın sonunda sesli bir ikaz ve ekranda
bir mesaj ile birlikte gösterge tablosundaki
uyarı lambası söner.
Destek devreden çıkar
: kontrolü yeniden ele
alabilirsiniz.
Sürüş

277
3008-2_tr_Chap06_conduite_ed01-2016
F İşlevi devreye sokmak için dokunmatik
ekranın Sürüş menüsünde "Park
Assist " işlevini seçiniz.
"Dikey" park manevralarına
destek
İşlevin devreye girdiğini teyit etmek
için gösterge tablosunda bu uyarı
lambası yanar. F
Ö lçme işlevini devreye sokmak için park
etmek istediğiniz tarafın sinyalini yakınız.
Park etmiş araçlardan 0,5 ila 1,5
metrelik
bir mesafeyi koruyarak aracınızla
ilerleyiniz.
F

S
esli bir sinyal ile birlikte geri vitese
takmanızı isteyen bir mesaj ekrana
gelene kadar aracınızla düşük bir süratle
ilerleyiniz.
F

A
racın hızını azami 20 km/saat
ile sınırlayınız ve dokunmatik
ekranda " Diklemesine gir "
işlevini seçiniz. Arka arkaya birkaç park yeri
algılandığında, araç en sonuncuya
yöneltilecektir.
F

B

ir park yeri bulduğunuzda.
F
S
istem müsait bir park yeri bulana kadar,
düşük bir süratle talimatlara uyarak
ilerleyiniz.
6
Sürüş

278
3008-2_tr_Chap06_conduite_ed01-2016
F Geri vitese takınız, direksiyonu bırakınız ve 7 km/saat hızı geçmeden hareket ediniz.
F

D
estekli park manevrası
gerçekleşmektedir.
M

anevranın sonu bildirilene kadar,
7 km/saat hızı geçmeden "Park yardımı"
işlevinin uyarılarının yardımıyla gösterge
tablosunda görüntülenen talimatlara
uyunuz. Manevranın sonunda sesli bir ikaz ve ekranda
bir mesaj ile birlikte gösterge tablosundaki
uyarı lambası söner.
Destek devreden çıkar
: kontrolü yeniden ele
alabilirsiniz. Park etme veya parktan çıkış
manevraları esnasında, geri görüş
kamerası ve 360° görüş işlevleri
devreye girebilir. Gösterge tablosuna ek
bilgiler getirerek aracın etrafını daha iyi
gözlemlemenizi sağlarlar.
Panoramik görüş
hakkında daha fazla
bilgi için, ilgili başlığa bakınız. "Dikey" park manevrası esnasında
aracın arkası ile bir engel arasında
50 cm'den daha az bir mesafe kalırsa
Park Assist işlevi otomatik olarak
devreden çıkar.
