Visiopark 2
Vozidlo je vybaveno přední kamerou,
umístěnou v masce chladiče, a zadní kamerou,
umístěnou v
blízkosti ovladače otevírání
zadních výklopných dveří.
S pomocí těchto kamer systém umožňuje
zobrazit bezprostřední okolí vozidla na
dotykové obrazovce a
nabízí pohledy dozadu
za vozidlo (pohled dozadu) při zařazeném
zpětném chodu a
pohledy dopředu před vozidlo
(pohled dopředu) při zařazené neutrální poloze
nebo zařazeném převodovém stupni.
Pohled dozadu
Funkce se aktivuje automaticky při zařazení
zpětného chodu.
Funkce se dezaktivuje:
-

a
utomaticky při překročení
rychlosti
10 km/h,
-

p
ři vyřazení zpětného chodu (pohled
dozadu je nahrazen pohledem dopředu po
dobu 7 sekund),
-

s
tisknutím červeného křížku v levém
horním rohu na dotykové obrazovce. Jestliže připojíte přívěs nebo nosič
jízdních kol na čep s
koulí tažného
zařízení, bude zóna vzadu za vozidlem
černá při zobrazení pohledu shora na
vozidlo.
Rekonstrukce okolí bude prováděna
pouze přední kamerou.
6
Řízení

270
3008-2_cs_Chap06_conduite_ed01-2016
Pohled dopředu a dozaduRe žim AUTO
V základním nastavení je tento režim
aktivovaný.
S pomocí snímačů umístěných na předním
nárazníku umožňuje automatický režim
přechod z
pohledu dopředu na pohled shora na
vozidlo při přiblížení vozidla k
překážce během
manévrování.
Standardní pohled
Zóna před vozidlem se zobrazí na obrazovce.
Modré čáry znázorňují šířku vozidla
s
odklopenými vnějšími zpětnými zrcátky; čáry
jsou orientované podle polohy volantu.
Červená čára znázorňuje vzdálenost 30 cm
před hranou předního nárazníku vozidla a
dvě
modré čáry znázorňují vzdálenost 1 m a
2 m.
Tento pohled je dostupný v
režimu AUTO nebo
jej lze zvolit v
nabídce pro změnu pohledu.
Při běžícím motoru a jízdě rychlostí
do 20 km/h se aktivace funkce
provádí v nabídce Řízení
na
dotykové obrazovce:
F

Zv

olte „ Vizuální panoramatický asistent “.
V základním nastavení se zobrazí režim
AUTO s

pohledem dopředu, je-li zařazená
neutrální poloha nebo převodový stupeň, nebo
s

pohledem dozadu, je-li zařazený zpětný chod.
Funkce se dezaktivuje:
-

a

utomaticky při překročení rychlosti
přibližně 30 km/h (obraz dočasně zmizí při
rychlosti vyšší než 20 km/h),
-

s

tisknutím červeného křížku v

levém
horním rohu na dotykové obrazovce.
Řízení

271
3008-2_cs_Chap06_conduite_ed01-2016
Přiblížený pohled
Kamera zaznamenává okolí vozidla při
manévrování za účelem vytvoření pohledu
shora na přední část vozidla v jeho
bezprostředním okolí, a
umožňuje tak
manévrovat s
vozidlem s ohledem na blízkost
okolních překážek.
Tento pohled je dostupný v
režimu AUTO nebo
jej lze zvolit v
nabídce pro změnu pohledu.
Pohled 180°
Pohled 180° umožňuje vyjet z parkovacího
m ísta (při jízdě vpřed) a předem zaznamenat
přiblížení se jiných vozidel, cyklistů nebo
chodců.
Tento pohled není doporučován pro provedení
celého manévru.
Je rozložen na tři části: levou A , prostřední B
a
pravou C .
Tento pohled je dostupný pouze jeho zvolením
v
nabídce pro změnu pohledu.
Zadní pohledy jsou podobné pohledům
popsaným v

části Visiopark 1.
Více informací o

Visiopark 1 naleznete
v

příslušné rubrice. Překážky se mohou zdát být
vzdálenější než je tomu ve skutečnosti.
Během manévrování je důležité
kontrolovat boční strany vozidla
s

pomocí vnějších zpětných zrcátek.
Přední/zadní parkovací asistent
umožňuje rovněž doplňovat informace
o

blízkém okolí vozidla.
6
Řízení

272
3008-2_cs_Chap06_conduite_ed01-2016
Systém Park Assist
Tento systém přináší řidiči aktivní pomoc při
parkování: detekuje volné místo pro parkování
a poté ovládá řízení vozidla pro zaparkování do
tohoto prostoru.
Systém ovládá řízení, zatímco řidič ovládá
akceleraci, brzdění, řazení převodových stupňů
a
spojku vozidla (u vozidel s mechanickou
převodovkou). Během fází parkování do
zvoleného místa a
výjezdu z parkovacího
místa předává systém řidiči vizuální a
zvukové
pokyny, aby tak zabezpečil jeho manévrování.
Může být nezbytné provést několik manévrů
popojetí směrem dopředu a
dozadu. Během manévrování se volant rychle
otáčí: volant nedržte, nedávejte ruce
mezi ramena volantu a
dávejte pozor
na volné a
široké oděvy (šály, kravaty,
kabelky, ...) - Hrozí nebezpečí poranění!
Když je systém Park Assist aktivní,
brání přechodu motoru do režimu STOP
systému Stop & Start. V režimu STOP
způsobí aktivace systému Park Assist
nastartování motoru.
Tento systém pomoci při parkovacích
manévrech nemůže v
žádném případě
nahradit řidičovu pozornost.
Řidič musí i nadále zůstat tím, kdo
vozidlo ovládá, a
během manévrování
musí kontrolovat, zda prostor pro
zaparkování je volný až do úplného
dokončení úkonu.
V některých případech nemohou
snímače detekovat malé překážky,
nacházející se v
jejich mrtvých úhlech.
Řidič může kdykoliv převzít řízení směru jízdy
uchopením volantu. Systém Park Assist poskytuje pomoc při
následujících manévrech:
A.
P

arkování „podélné“.
B.
V

ýjezd z „podélného“ parkování.C.
P

arkování „příčné“.
Funkce Park Assist nemůže fungovat
při zastaveném motoru.
Řízení

273
3008-2_cs_Chap06_conduite_ed01-2016

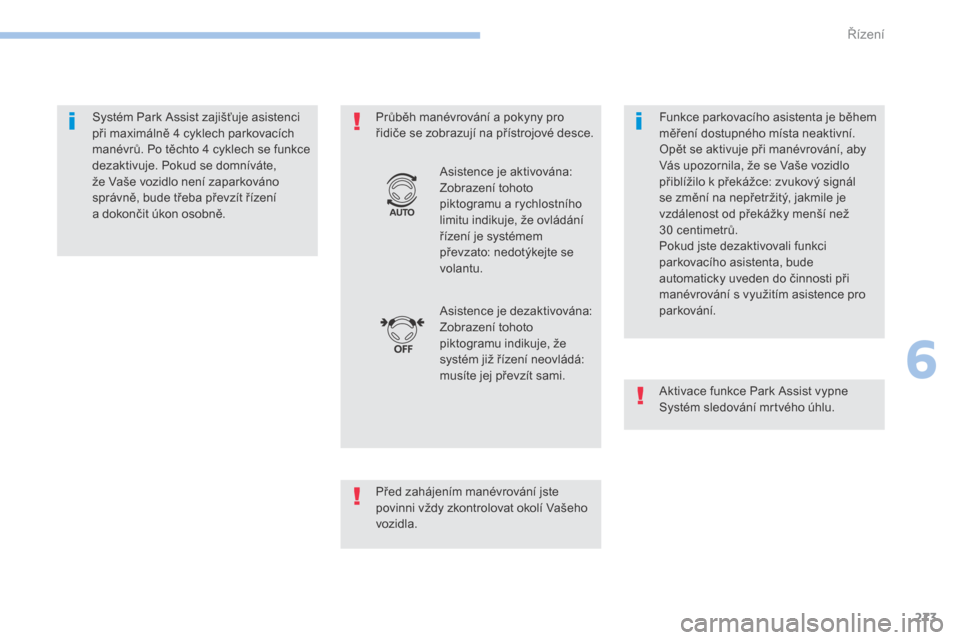

Systém Park Assist zajišťuje asistenci
při maximálně 4 cyklech parkovacích
manévrů. Po těchto 4 cyklech se funkce
dezaktivuje. Pokud se domníváte,
že Vaše vozidlo není zaparkováno
správně, bude třeba převzít řízení
a dokončit úkon osobně. Průběh manévrování a
pokyny pro
řidiče se zobrazují na přístrojové desce.
Před zahájením manévrování jste
povinni vždy zkontrolovat okolí Vašeho
vozidla. Asistence je dezaktivována:
Zobrazení tohoto
piktogramu indikuje, že
systém již řízení neovládá:
musíte jej převzít sami. Asistence je aktivována:
Zobrazení tohoto
piktogramu a
rychlostního
limitu indikuje, že ovládání
řízení je systémem
převzato: nedotýkejte se
volantu. Funkce parkovacího asistenta je během
měření dostupného místa neaktivní.
Opět se aktivuje při manévrování, aby
Vás upozornila, že se Vaše vozidlo
přiblížilo k překážce: zvukový signál
se změní na nepřetržitý, jakmile je
vzdálenost od překážky menší než
30
centimetrů.
Pokud jste dezaktivovali funkci
parkovacího asistenta, bude
automaticky uveden do činnosti při
manévrování s
využitím asistence pro
parkování.
Aktivace funkce Park Assist vypne
Systém sledování mrtvého úhlu.
6
Řízení

274
3008-2_cs_Chap06_conduite_ed01-2016

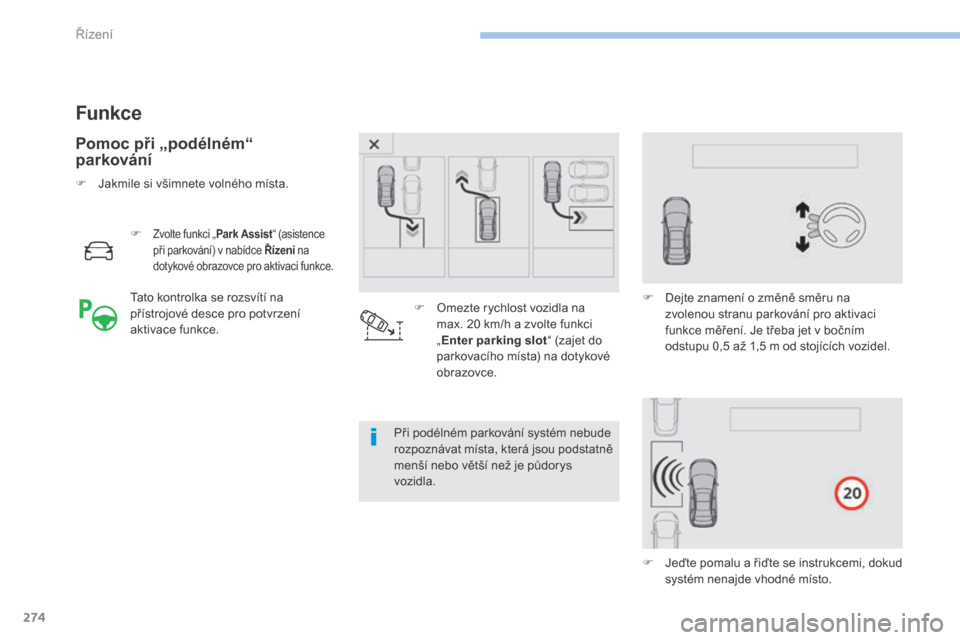

Funkce
Pomoc při „podélném“
parkování
F Zvolte funkci „Park Assist“ (asistence
při parkování) v nabídce Řízení na
dotykové obrazovce pro aktivaci funkce.
Při podélném parkování systém nebude
rozpoznávat místa, která jsou podstatně
menší nebo větší než je půdorys
vozidla.
Tato kontrolka se rozsvítí na
přístrojové desce pro potvrzení
aktivace funkce.
F
O
mezte rychlost vozidla na
max. 20 km/h a zvolte funkci
„ Enter parking slot “ (zajet do
parkovacího místa) na dotykové
obrazovce. F
D
ejte znamení o změně směru na
zvolenou stranu parkování pro aktivaci
funkce měření. Je třeba jet v bočním
odstupu 0,5 až 1,5 m od stojících vozidel.
F
J
eďte pomalu a řiďte se instrukcemi, dokud
systém nenajde vhodné místo.
F

J

akmile si všimnete volného místa.
Řízení

275
3008-2_cs_Chap06_conduite_ed01-2016

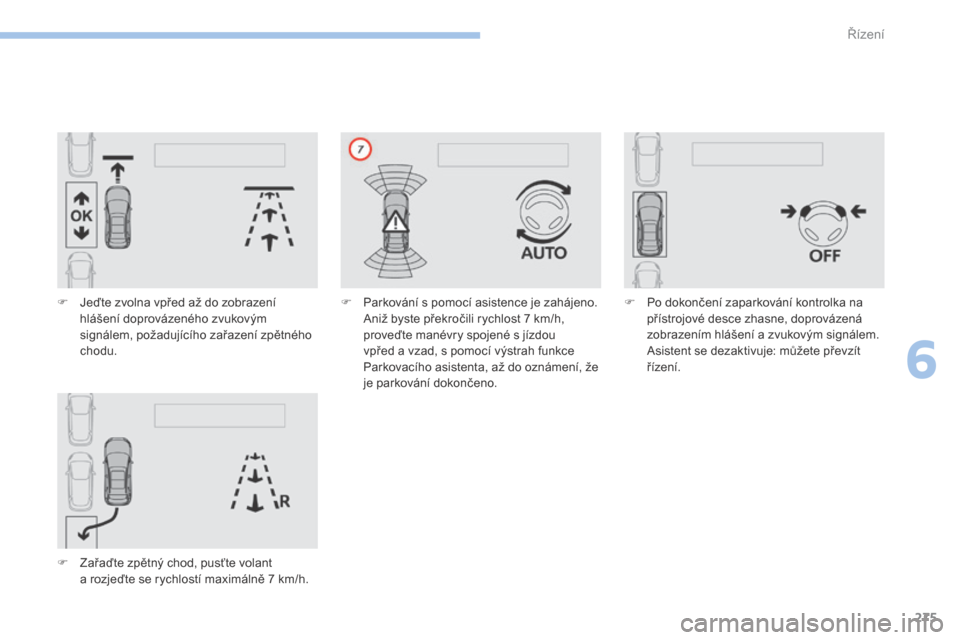

F Jeďte zvolna vpřed až do zobrazení hlášení doprovázeného zvukovým
signálem, požadujícího zařazení zpětného
chodu.
F

Z
ařaďte zpětný chod, pusťte volant
a
rozjeďte se rychlostí maximálně 7 km/h. F
P arkování s pomocí asistence je zahájeno. A
niž byste překročili rychlost 7 km/h,
proveďte manévry spojené s
jízdou
vpřed a
vzad, s pomocí výstrah funkce
Parkovacího asistenta, až do oznámení, že
je parkování dokončeno. F
P o dokončení zaparkování kontrolka na
přístrojové desce zhasne, doprovázená
zobrazením hlášení a
zvukovým signálem.
A

sistent se dezaktivuje: můžete převzít
řízení.
6
Řízení

276
3008-2_cs_Chap06_conduite_ed01-2016

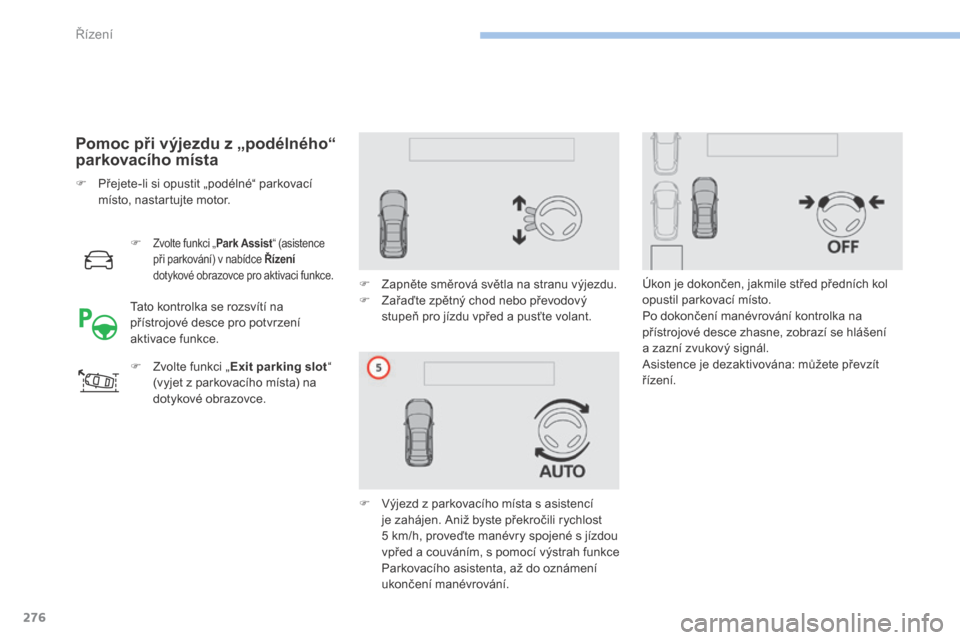

Pomoc při výjezdu z „podélného“
p arkovacího místa
F Zvolte funkci „ Park Assist“ (asistence
při parkování) v nabídce Řízení
dotykové obrazovce pro aktivaci funkce.
F Zvolte funkci „ Exit parking slot“
(vyjet z parkovacího místa) na
dotykové obrazovce. F

Z
apněte směrová světla na stranu výjezdu.
F
Z
ařaďte zpětný chod nebo převodový
stupeň pro jízdu vpřed a pusťte volant.
F
V
ýjezd z parkovacího místa s asistencí
je zahájen. Aniž byste překročili rychlost
5
km/h, proveďte manévry spojené s jízdou
vpřed a
couváním, s pomocí výstrah funkce
Parkovacího asistenta, až do oznámení
ukončení manévrování.
F

P

řejete-li si opustit „podélné“ parkovací
místo, nastartujte motor.
Tato kontrolka se rozsvítí na
přístrojové desce pro potvrzení
aktivace funkce. Úkon je dokončen, jakmile střed předních kol
opustil parkovací místo.
Po dokončení manévrování kontrolka na
přístrojové desce zhasne, zobrazí se hlášení
a
zazní zvukový signál.
Asistence je dezaktivována: můžete převzít
řízení.
Řízení

277
3008-2_cs_Chap06_conduite_ed01-2016
F Zvolte funkci „Park Assist“ (asistence
pro parkování) v nabídce Řízení de
dotykové obrazovce pro aktivaci funkce.

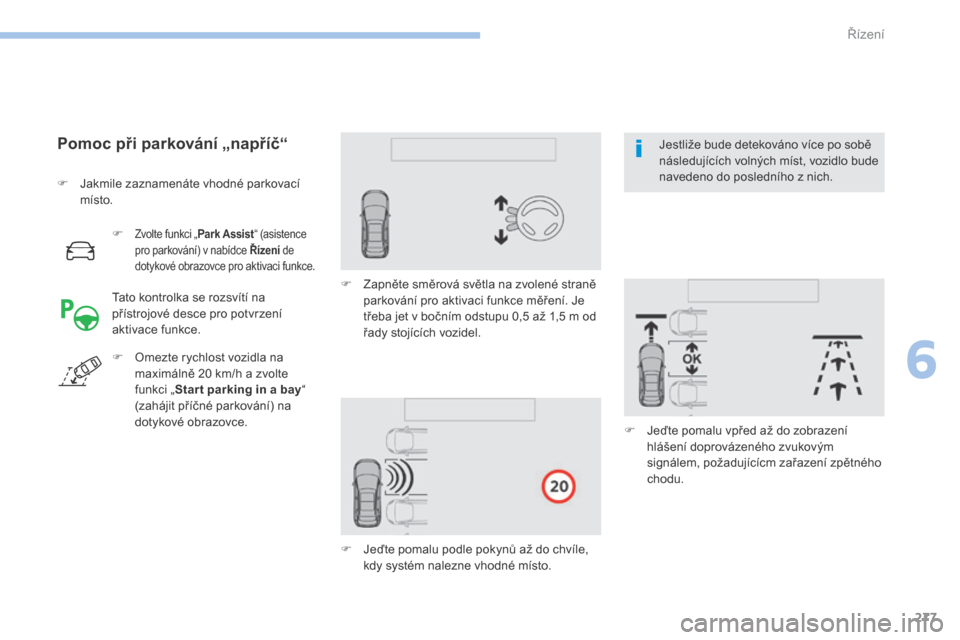

Pomoc při parkování „napříč“
Tato kontrolka se rozsvítí na
přístrojové desce pro potvrzení
aktivace funkce. F
Z apněte směrová světla na zvolené straně
parkování pro aktivaci funkce měření. Je
třeba jet v
bočním odstupu 0,5 až 1,5 m od
řady stojících vozidel.
F

J
eďte pomalu vpřed až do zobrazení
hlášení doprovázeného zvukovým
signálem, požadujícícm zařazení zpětného
chodu.
F

O
mezte rychlost vozidla na
maximálně 20 km/h a zvolte
funkci „ Star t parking in a bay “
(zahájit příčné parkování) na
dotykové obrazovce. Jestliže bude detekováno více po sobě
následujících volných míst, vozidlo bude
navedeno do posledního z
nich.
F

J

akmile zaznamenáte vhodné parkovací
místo.
F
J
eďte pomalu podle pokynů až do chvíle,
kdy systém nalezne vhodné místo.
6
Řízení

278
3008-2_cs_Chap06_conduite_ed01-2016

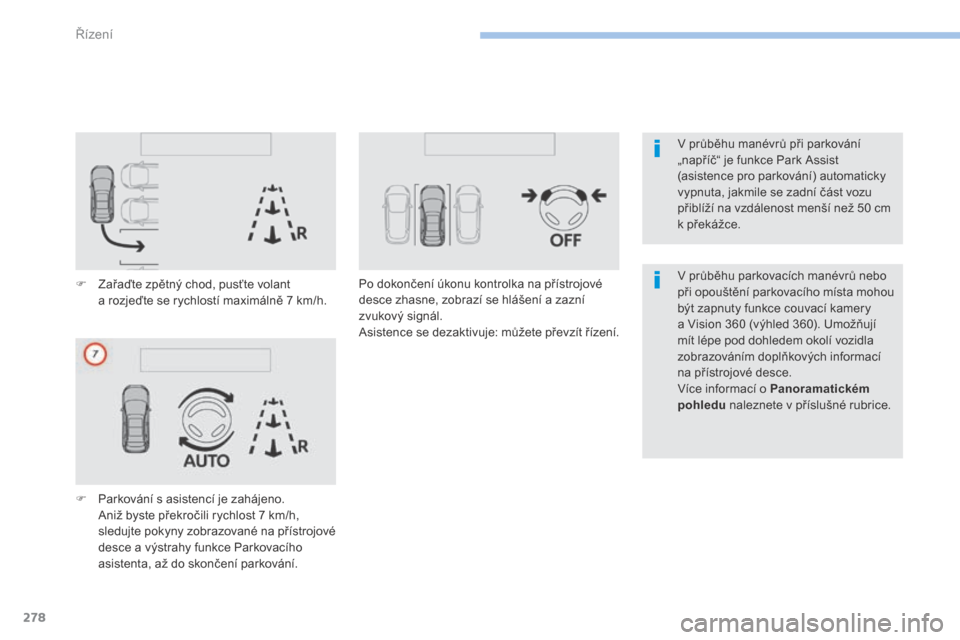

F Zařaďte zpětný chod, pusťte volant a rozjeďte se rychlostí maximálně 7 km/h.
F

P
arkování s asistencí je zahájeno.
A

niž byste překročili rychlost 7 km/h,
sledujte pokyny zobrazované na přístrojové
desce a
výstrahy funkce Parkovacího
asistenta, až do skončení parkování. Po dokončení úkonu kontrolka na přístrojové
desce zhasne, zobrazí se hlášení a
zazní
zvukový signál.
Asistence se dezaktivuje: můžete převzít řízení. V průběhu parkovacích manévrů nebo
při opouštění parkovacího místa mohou
být zapnuty funkce couvací kamery
a
Vision 360 (výhled 360). Umožňují
mít lépe pod dohledem okolí vozidla
zobrazováním doplňkových informací
na přístrojové desce.
Více informací o
Panoramatickém
pohledu naleznete v
příslušné rubrice.
V průběhu manévrů při parkování
„napříč“ je funkce Park Assist
(asistence pro parkování) automaticky
vypnuta, jakmile se zadní část vozu
přiblíží na vzdálenost menší než 50 cm
k
překážce.
Řízení
